FDV - Waterguard+ Wireless Single/Dual/Triple 1/2 - 2 Solenoid Valve PRO - Bundle

Information om produktet

Waterguard+ PRO installeret med en, to eller tre magnetventiler i størrelserne 1/2" (DN15) til 2" (DN50) er et avanceret lækagebeskyttelsessystem, der er designet til at overvåge og automatisk lukke for vandforsyningen i boliger, sommerhuse, lejligheder og erhvervsbygninger ved detektering af vandlækager, lave temperaturer, der kan føre til isdannelse og rørbrud, og høje fugtighedsniveauer*.

Magnetventiler bruges som et alternativ til kugleventiler, hvis installationen kræver

• Ventiler i størrelse 1" (DN25) eller større
• Op til 3 ventiler styres parallelt

Systemet er godkendt af Sintef under godkendelsesnummer TG20834 og opfylder de norske bygningsreglementer, herunder TEK10 og TEK17. Alle elektriske komponenter i systemet er testet og certificeret i overensstemmelse med CE-kravene og opfylder REACH- og RoHS-reglerne.

*Måling af temperatur og luftfugtighed kræver tilslutning af den trådløse vandsensor WaterSensor+, som kan købes som ekstraudstyr.

Oversigt over systemet

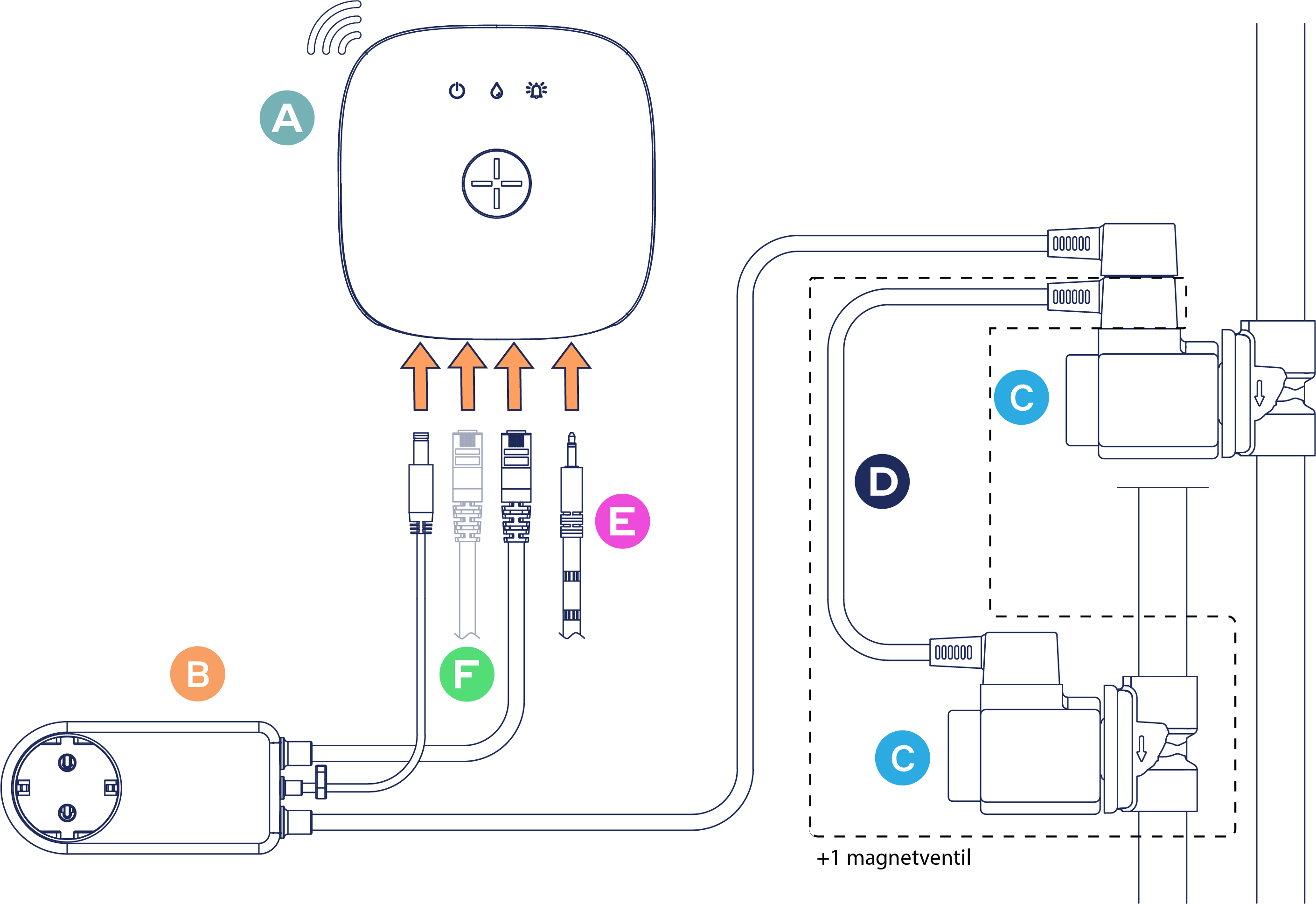

Illustrationen nedenfor viser den typiske kombination af produkter i systemet, der består af centralenheden Linkbox+ 4G, en til tre magnetventiler i størrelsen 1/2" til 2", et sensorbånd, der registrerer vandlækager, samt tilbehør til at installere dette.

Det område, der er omgivet af den stiplede linje, angiver installation af to eller flere ventiler, når de er forbundet parallelt.

Den trådløse vandsensor WaterSensor+ installeres ofte i kombination med disse produkter for at få et større detekteringsområde. Se FDV - WaterSensor+ [Art. nr.: 72.380.337306 - NOBB: 5648875] - Waterguard Customer Support for information om dette produkt.

Produkter, der typisk installeres sammen

Produktets navn	Mængde	Beskrivelse af produktet	Artikel nummer	EAN / GTIN	NOBB
Abra Linkbox+ 4G(A)	1 stk.	Central enhed, der håndterer signaler fra sensorer og styrer kugleventilerne.	72.380.337113	7072380371134	5648934
Strømadapter til Linkbox+ og magnetventiler (24V DC / 230V AC) (B)	1 stk.	230V AC-strømadapter til magnetventil kombineret med 24V DC-strømadapter til Linkbox+.	72.380.337325	7072380373251	5648888
Danfoss magnetventil EV 220B, 1/2" (C)	1-3 stk (i alt)	Magnetventil til åbning og lukning af vandforsyningen.	N/A		5640101
Danfoss magnetventil EV 220B 3/4"(C)					5640036
Danfoss magnetventil EV 220B, 1" (C)					5640537
Danfoss magnetventil EV 220B, 1 1/4" (C)					5640538
Danfoss magnetventil EV 220B, 1 1/2" (C)					5640539
Danfoss magnetventil EV 220B, 2" (C)					5640541
Splitkabel til magnetventil - 0,65 m(D)	1 stk. til hver magnetventil ud over den første, der er installeret	Splitkabel på 0,65 m, der gør det muligt at tilslutte en (1) eller to (2) ekstra magnetventiler i serie til strømadapteren til Linkbox+ og magnetventiler 24V DC / 230V AC.	72.380.337340	7072380373404	5648199
Forlængerkabel til magnetventil - 3 m(D)	1 stk.	Forlængerkabel på 3 m, der gør det muligt at øge afstanden fra strømadapteren til Linkbox+ og magnetventiler 24V DC / 230V AC til ventilen.	72.380.337323	7072380373237	5648246
Waterguard+ sensorbånd m/3,5 mm stik(E)	1 stk.	Kablet vandsensor, der registrerer tilstedeværelsen af vand.	72.380.337307	7072380373077	5648877

(F) Angiver netværkskabel tilsluttet Linkbox+ (medfølger ikke i produktpakken). Waterguard Cat. 6-kabel (0,6 m eller 2 m) kan bruges, alternativt standard netværkskabel Cat. 5 eller nyere.

For en komplet oversigt over produktpakker og produkter, der hører til Waterguard+, se artiklen Oversigt over Waterguard+ produktpakker og varenumre (https://support.waterguard.no/hc/articles/14813969010845).

Installationsvejledning

Detaljerede instruktioner om, hvordan du installerer produktet korrekt og sikkert, er tilgængelige på Waterguard Support under afsnittet Installation and User Manual - Waterguard Support (https://support.waterguard.no/hc/categories/13644910475549).

Generelle retningslinjer:

• Waterguard+ er velegnet til brug i huse, sommerhuse, lejligheder og erhvervsbygninger til både varmt og koldt vand.
• Systemet må kun installeres i et tørt og frostfrit miljø.
• Formålet med systemet er at opdage vandlækager og begrænse skadernes omfang. Der vil altid være et vist vandspild, før sensorerne reagerer, og der lukkes for vandtilførslen.
• Ventilerne skal installeres af en autoriseret VVS-installatør i overensstemmelse med installationsvejledningen. Dette er for at sikre korrekt drift af systemet og gyldig forsikring i tilfælde af vandskade.
• I tilfælde af strømsvigt bevarer kugleventilerne deres tidligere position (åben eller lukket).
• Vandet i rørsystemet skal være i overensstemmelse med det europæiske drikkevandsdirektiv.
• Systemet må kun bruges i god stand og i overensstemmelse med installations- og betjeningsvejledningen i denne manual.
• Installatøren skal altid sikre sig, at kuglehanen er installeret, før strømmen tilsluttes.

Detaljerede løsningsbeskrivelser findes i afsnittet om installationsløsninger (https://support.waterguard.no/hc/categories/13644911508893).

For den aktuelle produktpakke med en ventilenhed gælder følgende artikler:

Løsningsbeskrivelse	Valgt løsning (SÆT KRYDS VED INSTALLATIONSTYPE)
Waterguard+ skaktløsning (boligblokke og større bygninger) https://support.waterguard.no/hc/articles/5118874920605

Betjeningsvejledning

Vejledning i normal brug af produktet, herunder opstart, drift og nedlukning, findes i afsnit 11. Brug og vedligeholdelse (https://support.waterguard.no/hc/articles/5361731179805) og 12. Tilstande, alarmer og signaler (https://support.waterguard.no/hc/articles/10029552866717) på Waterguards hjemmeside.

Produktet er beregnet til at holde i hele bygningens levetid under forudsætning af normal brug, vedligeholdelse og slitage.

Vedligeholdelsesprocedurer

Waterguard+ systemet kræver minimal vedligeholdelse under normal brug, bortset fra at holde sensorerne rene (fri for støv og snavs).

Det er dog vigtigt, at systemet funktionstestes mindst to gange om året for at sikre, at systemet fungerer efter hensigten. Følg instruktionerne i artikel 10. Funktionstest (https://support.waterguard.no/hc/articles/4629650381597) i installations- og brugervejledningen til Waterguard+.

Bemærk, at hvis systemet er installeret i offentlige eller offentligt tilgængelige områder, skal det inspiceres i overensstemmelse med gældende lovkrav. Selvom rengøring ikke er nødvendig for funktionaliteten, kan den udføres af æstetiske årsager. Rengør med almindelige husholdningsrengøringsmidler, men undgå stærke kemikalier, der indeholder olie og alkohol, da de kan misfarve plastkomponenterne.

Sikkerhedsinstruktioner

Waterguard+ er designet med sikkerhed for øje og bruger en 24 V DC-strømforsyning. På trods af den lave spænding beder vi dig om at være opmærksom på farerne ved elektriske produkter og følge nedenstående anvisninger.

• Systemet må kun installeres i et tørt og frostfrit miljø.
• Ventilen og ventilkomponenterne må ikke afmonteres, når vandrørene er under tryk. Vandforsyningen skal derfor lukkes og tømmes fra rørene før installation.
• Synligt beskadigede kabler eller udstyr skal udskiftes for at forhindre kortslutning eller nedsat funktion.
• Centralenheden med tilhørende strømadaptere, kabler og ventilaktuator er kun beregnet til brug indendørs og i tørre omgivelser.
• Tilslutningspunkterne må ikke sprøjtes direkte eller indirekte med vand eller andre væsker under brug eller ved rengøring.
• Installatøren skal altid sikre sig, at kugleventilen er installeret, før der tilsluttes strøm. Hvis strømmen tilsluttes, når ventilen ikke er monteret, er der en betydelig risiko for fingerskader eller skader på ventilen som følge af fremmedlegemer i ventilåbningen.

Guide til fejlfinding

Hvis ventilen ikke lukker/åbner:

• Kontrollér, at Cat.6-kablet er korrekt tilsluttet i både ventilaktuatoren og Linkbox+ (blåt RJ45-stik).
• Kontrollér, at Linkbox+ er tilsluttet netspændingen.



Hvis systemet ikke går i alarm, når sensortapen fugtes:

• Kontrollér, at sensortapen er korrekt tilsluttet Linkbox+ (jackstik).
• Kontrollér, at sensortapen ikke er beskadiget eller knækket.

Hvis systemet går i alarm, når sensortapen fugtes, men vandet forbliver åbent, se afsnittet "Simpel ventiltest" i 10. Funktionstest (https://support.waterguard.no/hc/articles/4629650381597).

Hvis der bruges en splejsning eller splitter til at forlænge sensorbåndet, og nogle af sensorbåndene ikke udløser en vandalarm under funktionstesten, skal du kontrollere, at båndet er korrekt forbundet i splejsningerne. Byt om nødvendigt om på båndene for at afgøre, om det er splejsningen eller båndet, der er problemet.

Hvis ventilen ikke åbner efter funktionstesten, er der sandsynligvis stadig fugt på sensortapen. Tør sensortapen godt af, og gentag forsøget på at åbne ventilen.

Reservedele og tilbehør

Reservedele

Se listen øverst i dokumentet for en komplet oversigt over produkter i pakken. Disse produkter kan bestilles enkeltvis på www.waterguard.no og hos Waterguard-distributører.

Tilbehør

For tilbehør til Waterguard+ systemet, der kan bruges til at øge dækningsområdet for vanddetektering eller til at tilslutte flere ventiler, se Oversigt over Waterguard+ produktpakker og varenumre (https://support.waterguard.no/hc/no/articles/14813969010845-Oversikt-over-Waterguard-produktpakker-og-artikkelnumre).

Juridiske og lovgivningsmæssige krav

Generelle krav

Formålet med systemet er at opdage vandlækager og begrænse skadernes omfang. Der vil altid være et vist vandspild, før sensorerne reagerer, og der lukkes for vandtilførslen.

Overensstemmelseserklæring CE-mærkning og salg i EU/EØS

Overensstemmelseserklæring for Linkbox+ 4G / WiFi

https://erp.felltech.no/document/share/67/ee3187f0-93c1-433e-a6dd-6cf39b9e65d1

Overensstemmelseserklæring for kombineret strømadapter til magnetventil og Linkbox+

https://erp.felltech.no/document/share/68/fd898c5a-7d15-4211-8709-4ba61cea8370

Se link til datablade for Danfoss-magnetventiler i artiklen Danfoss-ventiler - Oversigt og datablade. Afsnit 6.1 i databladene henviser til relevante standarder.

https://support.waterguard.no/hc/no/articles/4688629440797-Danfoss-ventiler-Oversikt-og-datablader

Andet:

Waterguard-kugleventiler er blevet testet for at opfylde kravene til pålidelig funktion og levetid samt hygiejniske egenskaber for sikker brug i kontakt med drikkevand.

Ventilerne har KTW- og W270-certifikater og attester, som kræves af de norske myndigheder i henhold til UBA System 1+-reglerne.

Typegodkendelse

Waterguard+ er typegodkendt af Sintef og registreret under TG 20834 Waterguard+ lækagestoppere (https://www.sintefcertification.no/Product/Download/11188). Systemet er testet sammen med sensorer til lækagesøgning og ventiler til vandaflukning og har vist sig at opfylde de gældende krav til funktion, levetid og hygiejniske egenskaber.

Kontaktoplysninger

Distributør

Leverandør: Waterguard Intl. AS
Organisationsnr: NO 812 750 062 MOMS
Postadresse: Bragernes Torg 2A, 3017 Drammen, Norge
Telefon: +47 23 11 56 60
E-mail: post@waterguard.no
Internet adresse: www.waterguard.no

Kundeservice

Se Waterguards kundesupport (https://support.waterguard.no) eller kontakt os på telefon +47 23 11 56 60.

Garanti og reklamationsret

Waterguard+ og dets tilbehør er fri for materialefejl og er designet i overensstemmelse med forbrugerbeskyttelseslovene og -bestemmelserne i det land, hvor produktet er købt. Alle korrekt installerede Waterguard+-systemer er dækket af vores 5 års begrænsede garanti.

Waterguard er ikke ansvarlig for fejl, der ikke påvirker produktets væsentlige funktion, eller som er forårsaget af brugerfejl, ulykker, overspænding, brug i strid med leverandørens eller vores instruktioner/produktark eller manglende vedligeholdelse. Købers ret til at påberåbe sig mangler bortfalder også, hvis produktet ændres eller repareres af andre end leverandøren uden leverandørens forudgående skriftlige samtykke. Waterguard er kun ansvarlig i henhold til garantien, hvis Køber indsender en klage inden for garantiperioden og inden for klagefristen.

For detaljerede garantivilkår, se Waterguards produktgaranti (https://erp.felltech.no/document/share/42/f5f01eb5-9724-4507-a866-dfb2a972af30).

Hvis komponenter i dit Waterguard+-system skal repareres inden for garantiperioden, bedes du kontakte Waterguards kundesupport.

Udvidet garanti ved registrering af Linkbox+ hos Abra

Ved at registrere din Linkbox+ hos Abra via Abralife-appen får du som kunde 10 års udvidet garanti på produktet. Garantien gælder fra købstidspunktet eller tidspunktet for overtagelse af systemet, hvis det leveres i nybyggeri.

For at registrere Linkbox+ skal du scanne QR-koden på forsiden af Linkbox+ og følge linket. Det fører dig direkte til download og installation af Abralife-appen samt opsætning, registrering og konfiguration af Linkbox+ i dit Abra smart home.
