| Artikelnummer | EAN | NRF | NOBB |
| 72.380.337118 | 7072380371189 | 5648935 | 60600428 |
Information om produktet
Waterguard+ Wireless Single 1/2 w/WaterSensor+ er et avanceret lækagebeskyttelsessystem, der er designet til at overvåge og automatisk lukke for vandforsyningen i boliger, sommerhuse, lejligheder og erhvervsbygninger ved detektering af vandlækager, lave temperaturer, der kan føre til isdannelse og rørbrud, samt høje luftfugtighedsniveauer. Systemet er godkendt af Sintef under godkendelsesnummer TG20834 og opfylder de norske bygningsreglementer, herunder TEK10 og TEK17. Alle elektriske komponenter i systemet er testet og certificeret i overensstemmelse med CE-kravene og opfylder REACH- og RoHS-reglerne.

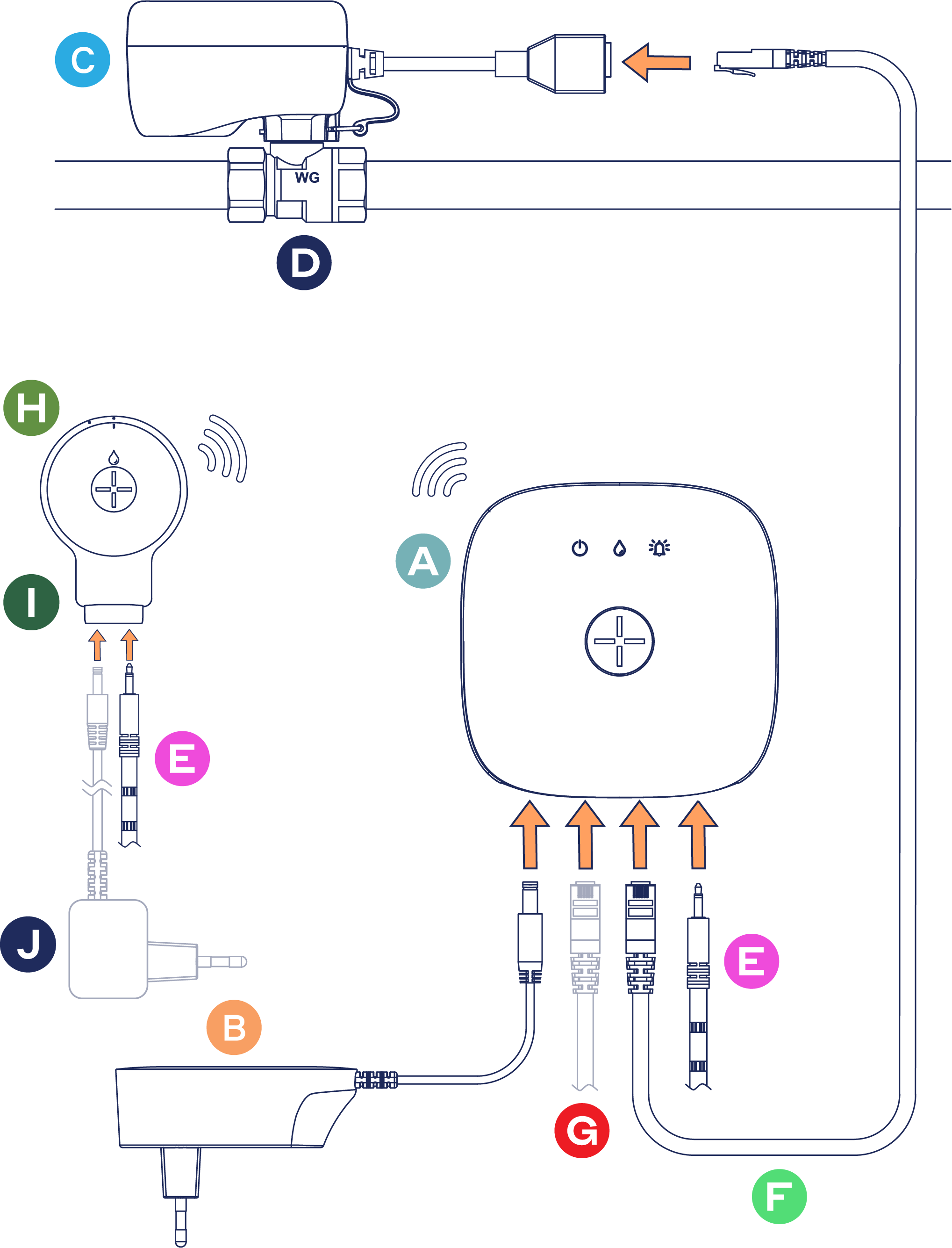

Oversigt over systemet
Produktpakken består af centralenheden Linkbox+, en 1/2" DN15-ventil og et sensortape, der registrerer vandlækager, en trådløs WaterSensor+-vandsensor, WaterSensor+-beslag (inkl. et sensortape), beslag til montering af den trådløse vandsensor og tilbehør til installation.
Produkter i pakken
| Produktets navn | Mængde | Beskrivelse af produktet | Artikelnummer | EAN / GTIN | NOBB |
| Abra Linkbox+ WiFi(A) | 1 stk. | Central enhed, der håndterer signaler fra sensorer og styrer kugleventilerne. | 72.380.337112 | 7072380371127 | 5648933 |
| 230V -> 24V 1,0A strømadapter(B) | 1 stk. |
24V DC strømadapter til Linkbox+ WiFi og Linkbox+ 4G. |
72.380.337315 | 7072380373152 | 5648925 |
| Waterguard+ Kugleventil DN15 1/2"(D) | 1 stk. | Kugleventil installeret på vandrøret for at kontrollere vandgennemstrømningen. | 72.380.337303 | 7072380373039 | 5648911 |
| Waterguard+ 1/2" og 3/4" Aktuator til ventil(C) | 1 stk. | Aktuator til betjening af kugleventilen baseret på sensorfeedback. | 72.380.337305 | 7072380373053 | 5648876 |
| Waterguard+ sensorbånd med 3,5 mm stik(E) | 1 stk. | Kablet vandsensor, der registrerer tilstedeværelsen af vand. | 72.380.337307 | 7072380373077 | 5648877 |
| Cat.6-kabel - 2xRJ45 - 0,6 m(F) |
1 stk. |
|Netværkskabel til forbindelse mellem Linkbox+ og ventilaktuatoren.
|
72.380.337324 | 7072380373244 | 5648887 |
| Waterguard+ vandsensor med fugtighed og temperatur(H) |
1 stk. |
Trådløs vandsensor til registrering af vand samt måling af temperatur og luftfugtighed. |
72.380.337306 | 7072380373060 | 5648875 |
| Waterguard+ Water Sensor+ Bracket(I), inklusive Sensor Tape 3 m(E). |
1 stk. |
Beslag til permanent montering af WaterSensor+ på en væg eller et gulv. Beslaget gør det muligt at tilslutte en ekstern 5V strømadapter til WaterSensor+ samt sensortape med 3,5 mm jackstik til udvidet dækning (3 m lang sensortape følger med beslaget, ekstern strømadapter skal bestilles separat). |
72.380.337310 | 7072380373107 | 5648922 |
(G) Angiver netværkskabel tilsluttet Linkbox+ (medfølger ikke i produktpakken). Vandbeskyttet Cat. 6-kabel (0,6 m eller 2 m) kan bruges, alternativt standard netværkskabel Cat. 5 eller nyere.
(J) OBS! Strømadapter til WaterSensor+ er ikke inkluderet. Hvis det er nødvendigt at installere en permanent strømforsyning, skal du bruge følgende artikelnummer til bestilling. [Art.nr 72.380.337311, NOBB: 5648923] - Strømadapter til WaterSensor+ strømforsyningsbeslag.
For en komplet oversigt over Waterguard+ produktpakker og produkter, se artiklen Oversigt over Waterguard+ produktpakker og varenumre (https://support.waterguard.no/hc/articles/14813969010845).
Installationsvejledning
Detaljerede instruktioner om, hvordan du installerer produktet korrekt og sikkert, findes på Waterguard Support under afsnittet Installation and User Manual - Waterguard Support (https://support.waterguard.no/hc/categories/13644910475549).
Se 7. Installation og opsætning af sensorer - Water guard Support (https://support.waterguard.no/hc/articles/4629648482717-7) for en detaljeret beskrivelse af, hvordan man opsætter WaterSensor+ fritstående og ved hjælp af WaterSensor+-beslaget.
Generelle retningslinjer:
- Waterguard+ er velegnet til brug i boliger, sommerhuse, lejligheder og erhvervsbygninger til både varmt og koldt vand.
- Systemet må kun installeres i et tørt og frostfrit miljø.
- Formålet med systemet er at opdage vandlækager og begrænse skadernes omfang. Der vil altid være et vist vandspild, før sensorerne reagerer, og der lukkes for vandtilførslen.
- Ventilerne skal installeres af en autoriseret VVS-installatør i overensstemmelse med installationsvejledningen. Dette er for at sikre korrekt drift af systemet og gyldig forsikring i tilfælde af vandskade.
- I tilfælde af strømsvigt bevarer kugleventilerne deres tidligere position (åben eller lukket).
- Vandet i rørsystemet skal være i overensstemmelse med det europæiske drikkevandsdirektiv.
- Systemet må kun bruges i god stand og i overensstemmelse med installations- og betjeningsvejledningen i denne manual.
- Installatøren skal altid sikre sig, at kuglehanen er installeret, før strømmen tilsluttes.
Detaljerede løsningsbeskrivelser findes i afsnittet om installationsløsninger (https://support.waterguard.no/hc/categories/13644911508893).
For den aktuelle produktpakke med en ventilenhed og tilhørende trådløs vandsensor gælder følgende punkter (individuelt eller i kombination med hinanden).
|
Beskrivelse af løsning |
Valgt løsning (AFKRYDS INSTALLATIONSTYPE) |
|
Waterguard+ installeret på hovedindløbet (koldt vand) https://support.waterguard.no/hc/articles/4755821964189 |
|
|
Waterguard+ installeret i køkkenet https://support.waterguard.no/hc/articles/4754926847773 |
|
|
Waterguard+ installeret på hovedindløb (koldt vand) https://support.waterguard.no/hc/no/articles/4755821964189
|
|
|
Installation af trådløs vandsensor og sensortape til registrering af vandlækage https://support.waterguard.no/hc/no/articles/13848247468317
|
|
|
Waterguard+ installeret i badeværelser og toiletrum https://support.waterguard.no/hc/articles/13626381528733 |
Betjeningsvejledning
Vejledning i normal brug af produktet, herunder opstart, drift og nedlukning, findes i afsnit 11. Brug og vedligeholdelse (https://support.waterguard.no/hc/articles/5361731179805) og 12. Tilstande, alarmer og signaler (https://support.waterguard.no/hc/articles/10029552866717) på Waterguards hjemmeside.
Produktet er beregnet til at holde i hele bygningens levetid under forudsætning af normal brug, vedligeholdelse og slitage.
Vedligeholdelsesprocedurer
Waterguard+-systemet kræver minimal vedligeholdelse under normal brug, bortset fra at holde sensorerne rene (fri for støv og snavs).
Den trådløse WaterSensor+-vandsensor har en forventet batterilevetid på op til 5 år. Se brugervejledningen til WaterSensor+ (https://support.waterguard.no/hc/articles/4778568484765) for detaljerede instruktioner.
Det er dog vigtigt, at systemet funktionstestes mindst to gange om året for at sikre, at systemet fungerer efter hensigten. Følg instruktionerne i artikel 10. Funktionstest (https://support.waterguard.no/hc/articles/4629650381597) i Waterguard+ installations- og brugermanualen.
Bemærk, at hvis systemet er installeret i offentlige eller offentligt tilgængelige områder, skal det inspiceres i overensstemmelse med gældende lovkrav. Selvom rengøring ikke er nødvendig for funktionaliteten, kan den udføres af æstetiske årsager. Rengør med almindelige husholdningsrengøringsmidler, men undgå stærke kemikalier, der indeholder olie og alkohol, da de kan misfarve plastkomponenterne.
Sikkerhedsinstruktioner
Waterguard+ er designet med sikkerhed for øje og bruger en 24 V DC-strømforsyning. På trods af den lave spænding beder vi dig om at være opmærksom på farerne ved elektriske produkter og følge nedenstående anvisninger.
- Systemet må kun installeres i et tørt og frostfrit miljø.
- Ventilen og ventilkomponenterne må ikke afmonteres, når vandrørene er under tryk. Vandforsyningen skal derfor lukkes og tømmes fra rørene før installation.
- Synligt beskadigede kabler eller udstyr skal udskiftes for at forhindre kortslutning eller nedsat funktion.
- Centralenheden med tilhørende strømadaptere, kabler og ventilaktuator er kun beregnet til brug indendørs og i tørre omgivelser.
- Tilslutningspunkterne må ikke sprøjtes direkte eller indirekte med vand eller andre væsker under brug eller ved rengøring.
- Installatøren skal altid sikre sig, at kugleventilen er installeret, før der tilsluttes strøm. Hvis strømmen tilsluttes, når ventilen ikke er monteret, er der en betydelig risiko for fingerskader eller skader på ventilen som følge af fremmedlegemer i ventilåbningen.
Guide til fejlfinding
Hvis ventilen ikke lukker/åbner:
- Kontrollér, at Cat.6-kablet er korrekt tilsluttet i både ventilaktuatoren og Linkbox+ (blåt RJ45-stik).
- Kontrollér, at Linkbox+ er tilsluttet netspændingen.
NB! Linkbox+ 4G har et indbygget nødbatteri, som sikrer, at centralenheden kommunikerer med trådløse vandsensorer og kan rapportere vandlækage, selv i tilfælde af strømsvigt. Nødbatteriet kan dog ikke bruges til at åbne eller lukke ventilen/ventilerne, og ventilen vil forblive i den sidste position.
Hvis systemet ikke går i alarm, når sensortapen fugtes:
- Kontrollér, at sensorspidsen er korrekt tilsluttet Linkbox+ (jackstik).
- Kontrollér, at sensortapen ikke er beskadiget eller knækket.
Hvis systemet går i alarm, når sensortapen fugtes, men vandet forbliver åbent, skal du se afsnittet "Enkel ventiltest" i 10. Funktionstest (https://support.waterguard.no/hc/articles/4629650381597).
Hvis der bruges en splejsning eller splitter til at forlænge sensorbåndet, og nogle af sensorbåndene ikke udløser en vandalarm under funktionstesten, skal du kontrollere, at båndet er korrekt forbundet i splejsningerne. Byt om nødvendigt om på båndene for at afgøre, om det er splejsningen eller båndet, der er problemet.
Hvis ventilen ikke åbner efter funktionstesten, er der sandsynligvis stadig fugt på sensortapen. Tør sensortapen godt af, og gentag forsøget på at åbne ventilen.
Reservedele og tilbehør
Reservedele
Se listen øverst i dokumentet for en komplet oversigt over produkter i pakken. Disse produkter kan bestilles enkeltvis på www.waterguard.no og hos Waterguard-distributører.
Tilbehør
For tilbehør til Waterguard+ systemet, der kan bruges til at øge dækningsområdet for vanddetektering eller til at tilslutte flere ventiler, se Oversigt over Waterguard+ produktpakker og varenumre (https://support.waterguard.no/hc/no/articles/14813969010845-Oversikt-over-Waterguard-produktpakker-og-artikkelnumre).
Juridiske og lovgivningsmæssige krav
Generelle krav
Formålet med systemet er at opdage vandlækager og begrænse skadernes omfang. Der vil altid være et vist vandspild, før sensorerne reagerer, og der lukkes for vandtilførslen.
Overensstemmelseserklæring CE-mærkning og salg i EU/EØS
Overensstemmelseserklæring for Linkbox+ 4G / WiFi
https://erp.felltech.no/document/share/67/ee3187f0-93c1-433e-a6dd-6cf39b9e65d1
Overensstemmelseserklæring for strømadapter til Linkbox+ 4G/WiFi
https://erp.felltech.no/document/share/68/fd898c5a-7d15-4211-8709-4ba61cea8370
Overensstemmelseserklæring for ventilaktuator til kugleventiler
https://erp.felltech.no/document/share/69/5ae05ef1-52ff-4b3b-b39d-f04b5fdf9572
Andet:
Waterguard-kugleventiler er blevet testet for at opfylde kravene til pålidelig funktion og levetid samt hygiejniske egenskaber for sikker brug i kontakt med drikkevand.
Ventilerne har KTW- og W270-certifikater og attester, som kræves af de norske myndigheder i henhold til UBA System 1+-reglerne.
Typegodkendelse
Waterguard+ er typegodkendt af Sintef og registreret under TG 20834 Waterguard+ lækagestoppere (https://www.sintefcertification.no/Product/Download/11188). Systemet er blevet testet sammen med sensorer til lækagesøgning og ventiler til vandaflukning og har vist sig at opfylde de gældende krav til funktion, levetid og hygiejniske egenskaber.
Kontaktoplysninger
Distributør
Leverandør: Waterguard Intl. AS
Organisationsnr: NO 812 750 062 MOMS
Postadresse: Bragernes Torg 2A, 3017 Drammen, Norge
Telefon: +47 23 11 56 60
E-mail: post@waterguard.no
Internet adresse: www.waterguard.no
Kundeservice
Se Waterguards kundesupport (https://support.waterguard.no) eller kontakt os på telefon +47 23 11 56 60.
Garanti og reklamationsret
Waterguard+ og dets tilbehør er fri for materialefejl og er designet i overensstemmelse med forbrugerbeskyttelseslovene og -bestemmelserne i det land, hvor produktet er købt. Alle korrekt installerede Waterguard+-systemer er dækket af vores 5 års begrænsede garanti.
Waterguard er ikke ansvarlig for fejl, der ikke påvirker produktets væsentlige funktion, eller som er forårsaget af brugerfejl, ulykker, overspænding, brug i strid med leverandørens eller vores instruktioner/produktark eller manglende vedligeholdelse. Købers ret til at påberåbe sig mangler bortfalder også, hvis produktet ændres eller repareres af andre end leverandøren uden leverandørens forudgående skriftlige samtykke. Waterguard er kun ansvarlig i henhold til garantien, hvis Køber indsender en klage inden for garantiperioden og inden for klagefristen.
For detaljerede garantivilkår, se Waterguards produktgaranti (https://erp.felltech.no/document/share/42/f5f01eb5-9724-4507-a866-dfb2a972af30).
Hvis komponenter i dit Waterguard+-system skal repareres inden for garantiperioden, bedes du kontakte Waterguards kundesupport.
Udvidet garanti ved registrering af Linkbox+ hos Abra
Ved at registrere din Linkbox+ hos Abra via Abralife-appen får du som kunde 10 års udvidet garanti på produktet. Garantien gælder fra købstidspunktet eller tidspunktet for overtagelse af systemet, hvis det er leveret i et nybyggeri.
For at registrere Linkbox+ skal du scanne QR-koden på forsiden af Linkbox+ og følge linket. Det fører dig direkte til download og installation af Abralife-appen samt til opsætning, registrering og konfiguration af Linkbox+ i dit Abra smart home.
