6. Installation og opstart af Linkbox+

Placering af Linkbox+

Linkbox+ monteres på et passende sted, normalt i nærheden af ventilen. Det medfølgende cat.6-kabel til at forbinde Linkbox+ og ventilen er 0,6 meter langt, men det kan udskiftes med et standard cat.6-kabel (op til 100 meter), hvis der er behov for eller ønske om at placere Linkbox+ i større afstand fra ventilen/ventilerne.

Vi anbefaler, at Linkbox+ ikke installeres inde i fordelingsskabe eller andre metalskabe, da det kan forstyrre WIFI/4G-signaler og føre til manglende internetforbindelse.

Installation af Linkbox+ med standardbeslag

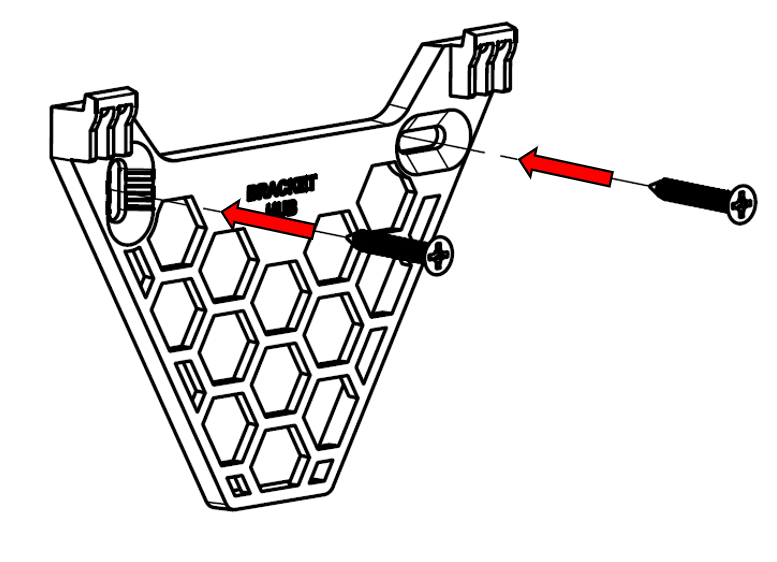

1. Fastgør monteringsbeslaget til Linkbox+ til væggen med de medfølgende skruer. Hvis du bruger andre skruer, skal du sørge for, at skruehovederne ikke stikker ud fra beslagets fastgørelsespunkter, da det kan forhindre Linkbox+ i at sidde ordentligt fast på beslaget.

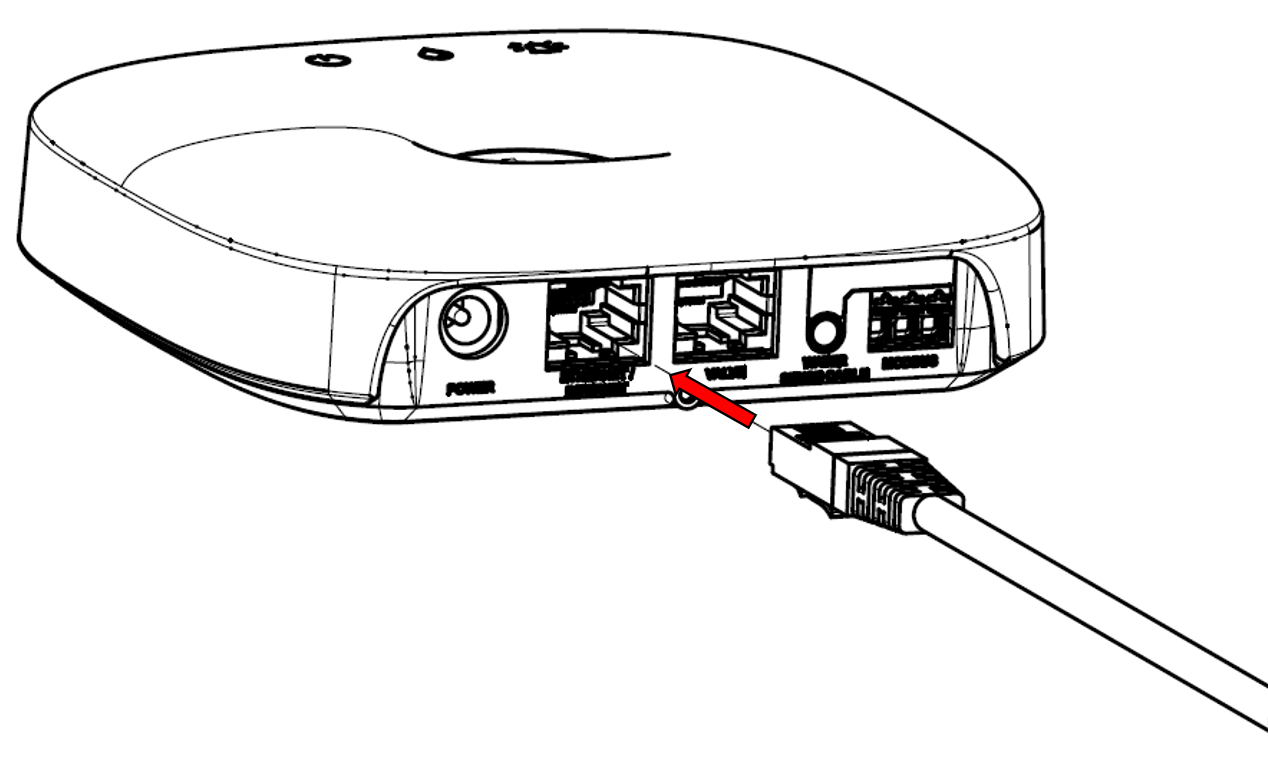

2. Tilslutning af kabler

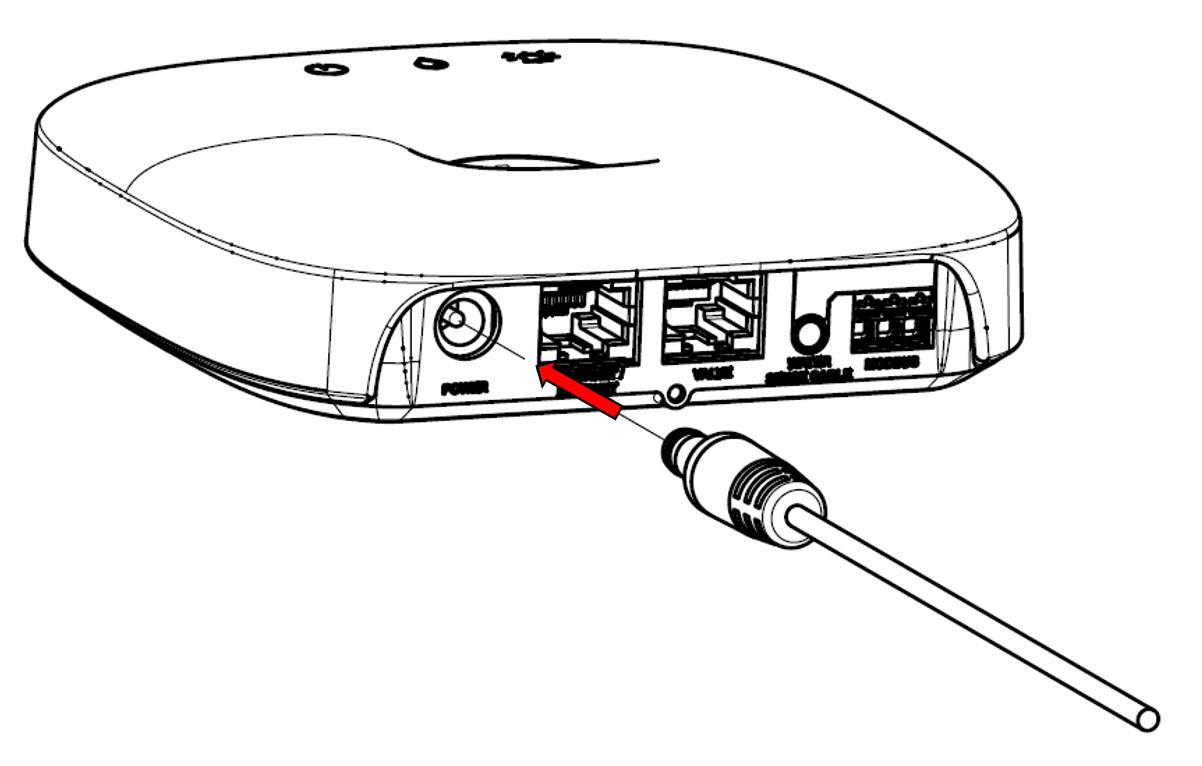

   • 24V DC strømkabel

   • Ventilkabel (Cat.6)

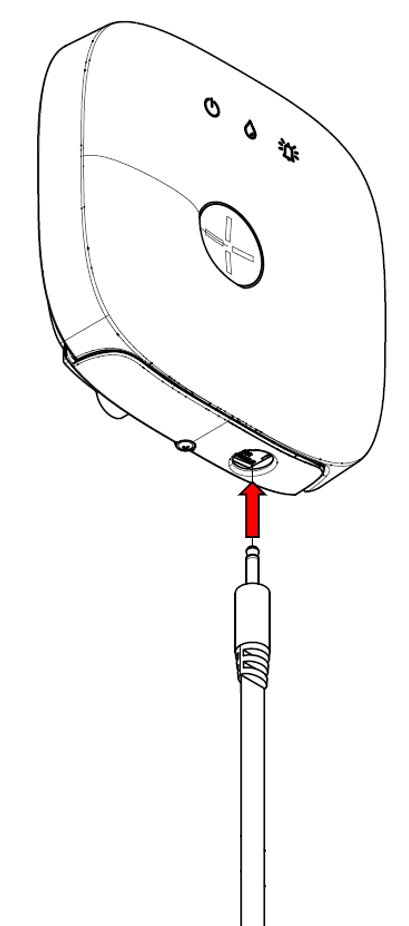

   • Sensortape (valgfrit)

   • Ethernet-/internetkabel (valgfrit)

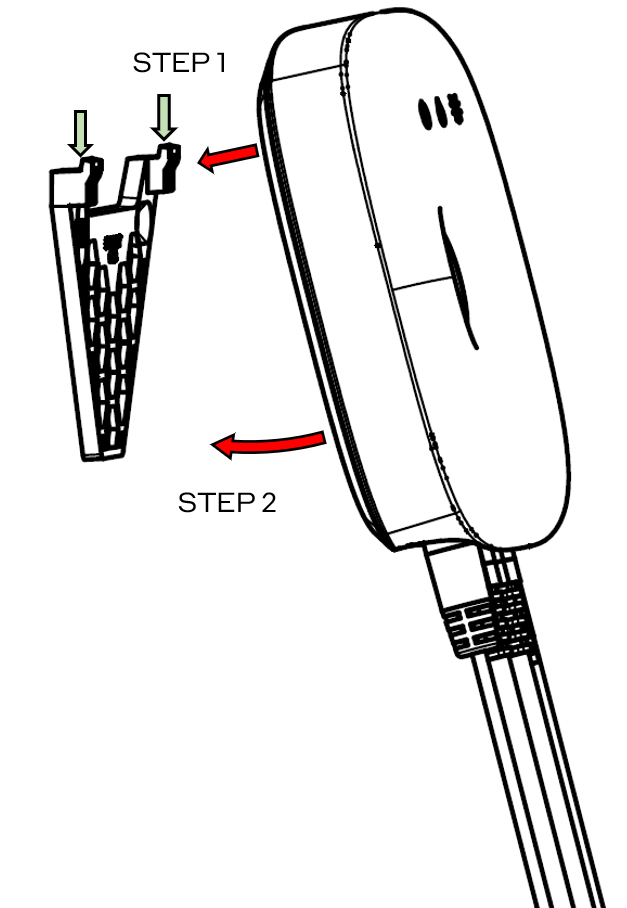

3. Linkbox+ hægtes skråt på beslaget via de to fastgørelsespunkter i toppen (trin 1) og skubbes ned mod beslaget (trin 2).

Montering af Linkbox+ med sikkerhedsbeslag (lanceres i 2024)

Sikkerhedsbeslaget tilLinkbox+ er et tillægsprodukt og et alternativ til det standardbeslag, der følger med Linkbox+. Sikkerhedsbeslaget forhindrer forsætlig og utilsigtet frakobling af kabler. Beslaget vil være tilgængeligt for bestilling ila. 2023.

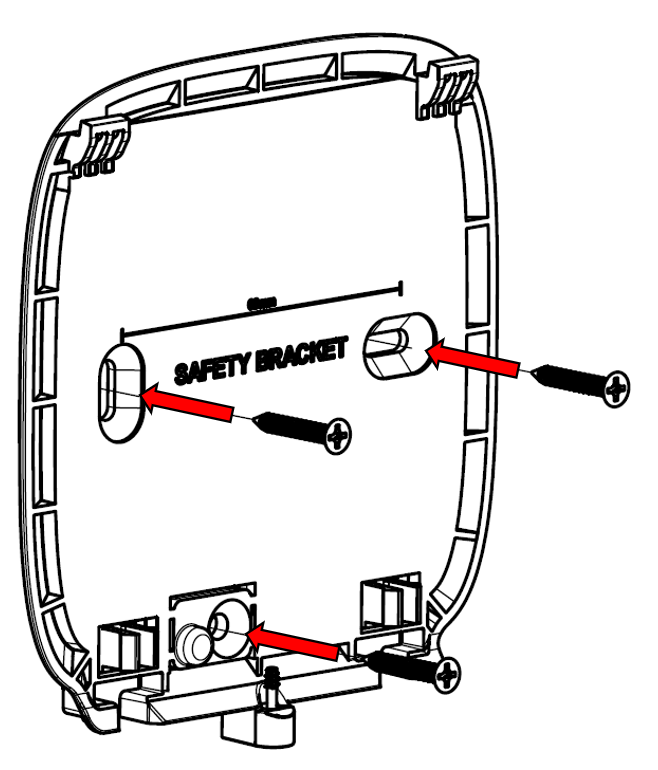

1. Fastgør sikkerhedsbeslaget til væggen med de medfølgende skruer. Hvis du bruger andre skruer, skal du sørge for, at skruehovederne ikke stikker ud fra beslagets fastgørelsespunkter, da det kan forhindre Linkbox+ i at sidde ordentligt fast på beslaget.

2. Tilslut kabler til Linkbox+ (strømkabel, ventilkabel, sensortape (valgfrit), ethernet-/internetkabel (valgfrit) og Modbus-kabel (valgfrit).

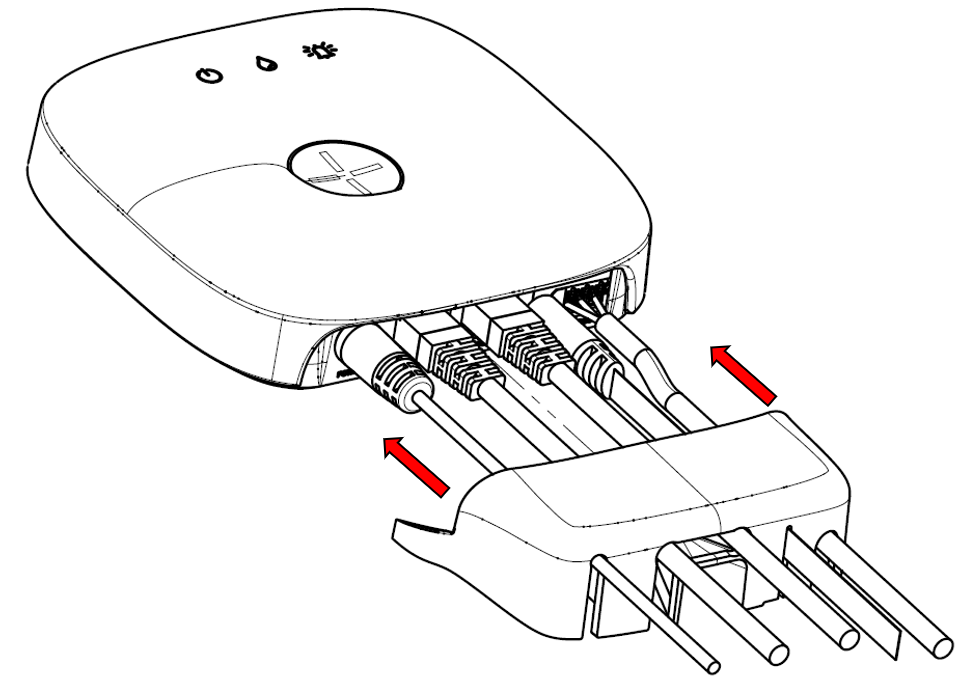

3. Tilpas kablerne til åbningerne i kabelbeskytteren, og træk den hele vejen op til Linkbox+.

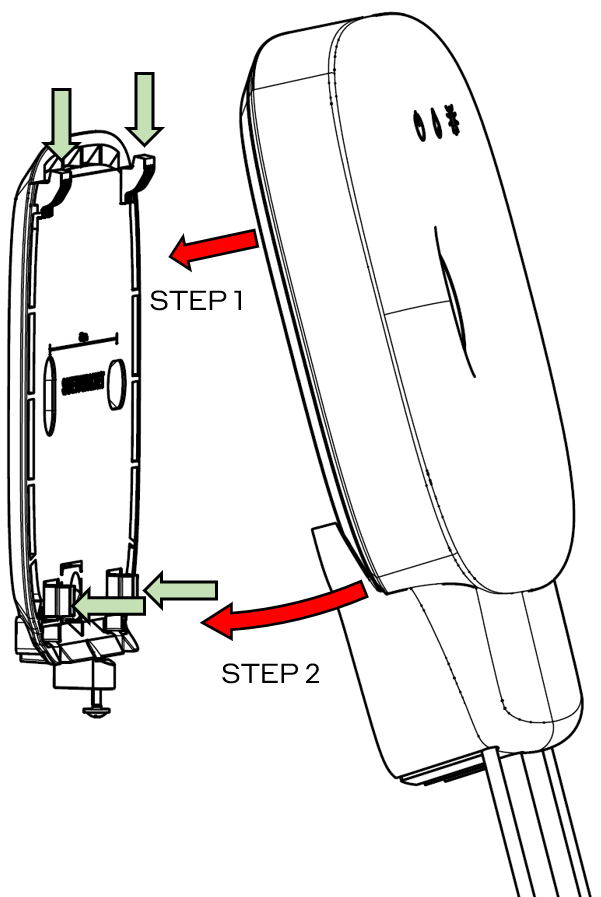

4. Hægt Linkbox+ diagonalt på beslaget via de to fastgørelsespunkter øverst (trin 1) og derefter de to fastgørelsespunkter nederst på beslaget (trin 2). Der skal lyde et tydeligt "KLIK", når Linkbox+ er korrekt fastgjort. Dobbelttjek, at enheden ikke sidder skævt eller ufuldstændigt fast.

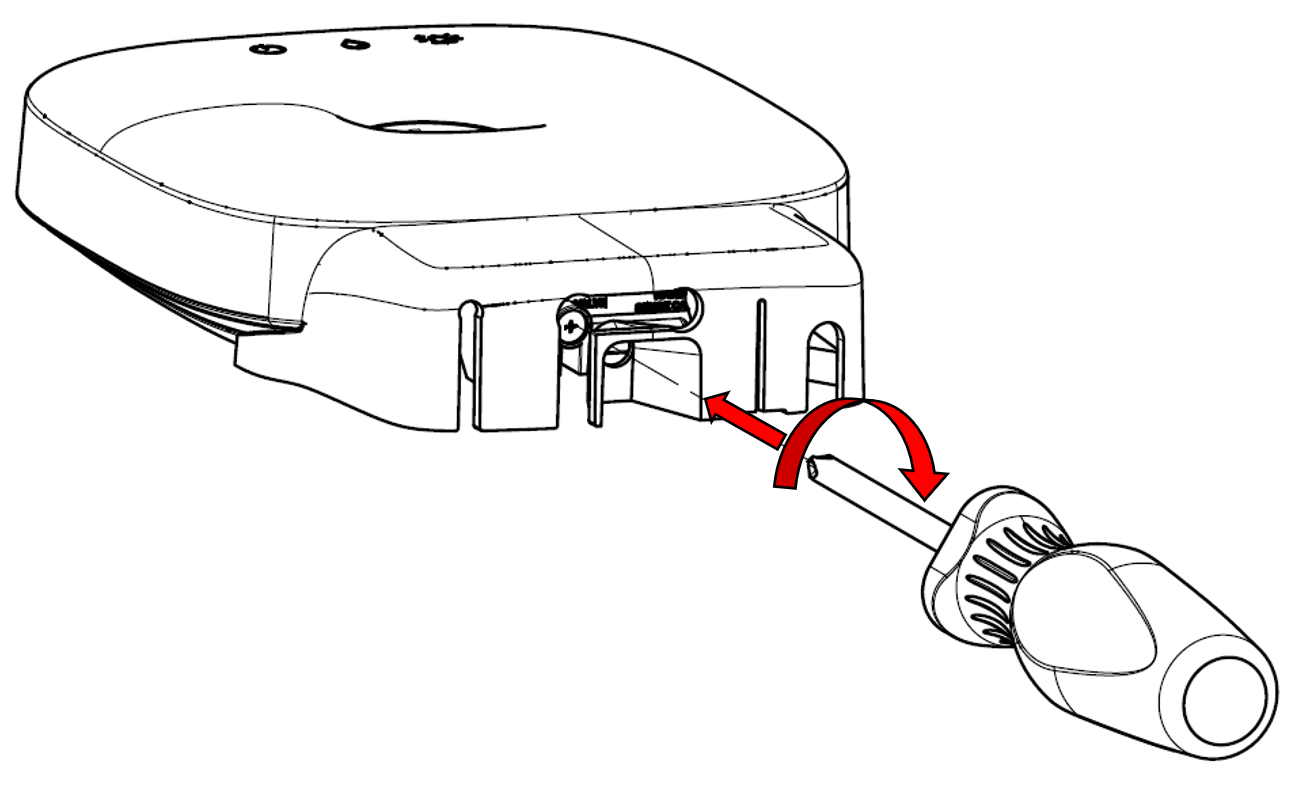

5. Brug en Philips PH1- eller PH2-skruetrækker til at spænde fastgørelsesskruen i bunden af beslaget. Skruen sikrer, at Linkbox+ ikke utilsigtet løsner sig fra beslaget på grund af vibrationer eller stød.



BEMÆRK:

• Vi anbefaler ikke at bruge dobbeltklæbende tape til at montere Linkbox+, da det kan få enheden til at løsne sig og falde ned i tilfælde af utilsigtede vibrationer eller stød. Dobbeltklæbende tape er ikke tilladt, når enheden bruges som styreenhed (SPT) i et indbrudsalarmsystem.
• Standardventilkablet (Cat.6) er 0,6 meter langt. Men ethvert standard netværkskabel (dobbelt RJ45, Cat.5/Cat.6) kan bruges med en længde på op til 100 meter.
• Linkbox+ må ikke monteres
  • på eller i metalgenstande (f.eks. inde i et fordelingsskab), da det kan reducere eller blokere de trådløse signaler til og fra enheden.
  • i nærheden af (< 1 m) andet udstyr, der sender eller modtager højfrekvente radiosignaler, da det kan påvirke og forstyrre kommunikationen.
  • i miljøer med temperatur eller luftfugtighed over de tilladte værdier.
  • udendørs

Installation af Linkbox+ i vægdåse til skjult kabling (planlagt lanceret i 2025)

Docking til Linkbox+ (230V, 1,5 wallbox mount) er et tillægsprodukt og et alternativ til det standardbeslag, der følger med Linkbox+. Det bruges til at installere Linkbox+ i en wallbox til skjult kabelføring. Linkbox+-docking er planlagt til at kunne bestilles i løbet af 2024.

OBS! Faste installationer skal udføres af en autoriseret elektriker.

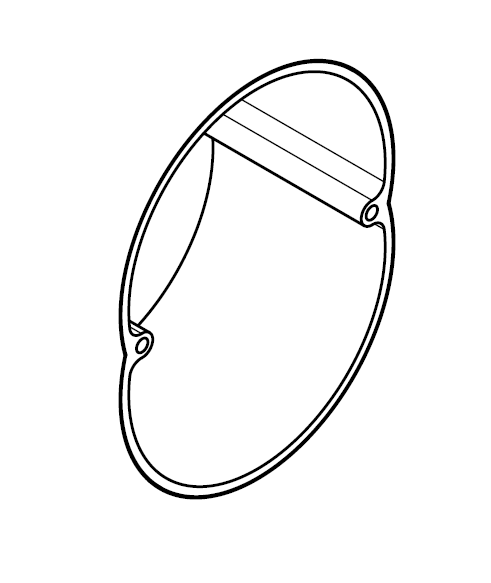

1. Standard vægdåse 1.5 (Elko- og Schneider-kompatibilitet er garanteret) installeres i væggen, og relevante kabler lægges og føres til vægdåsen.

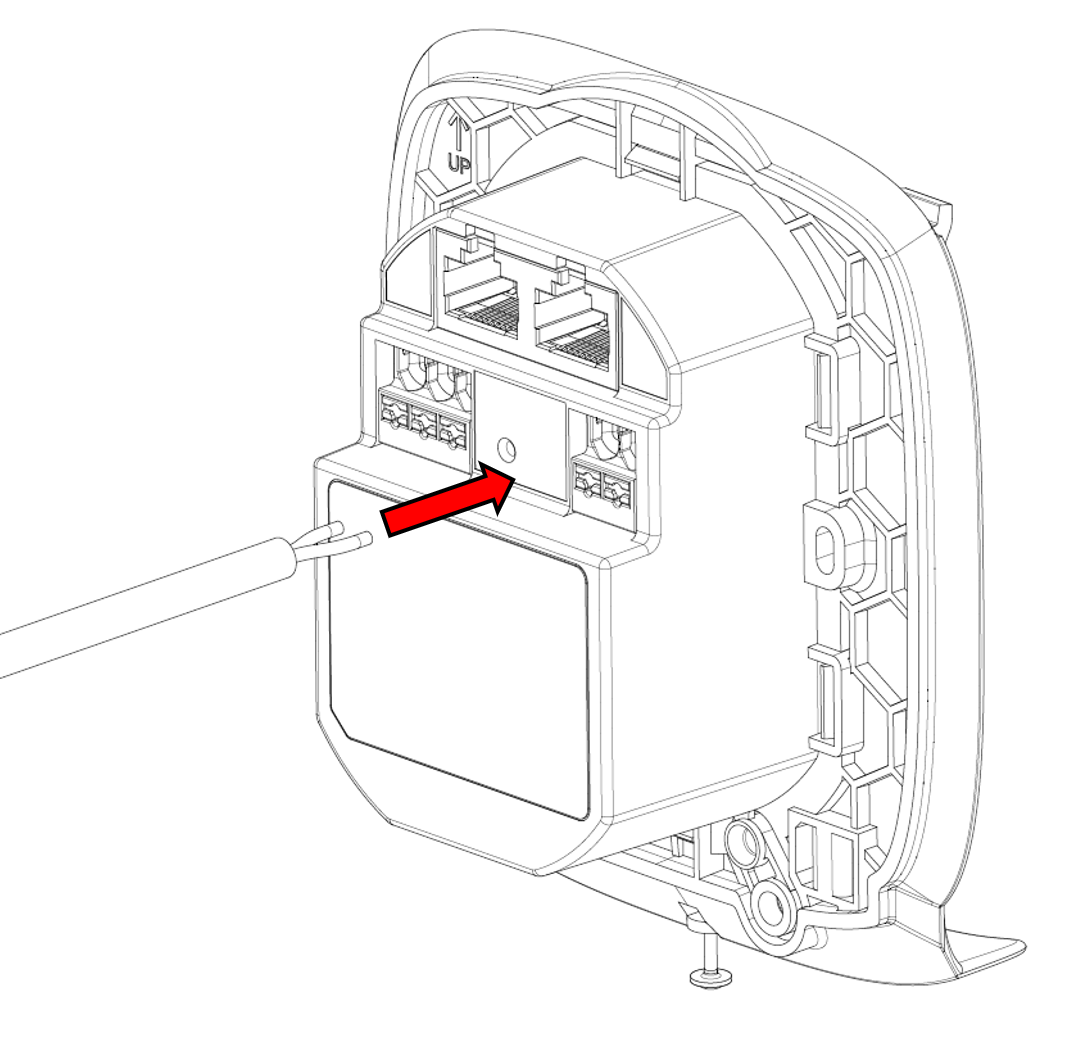

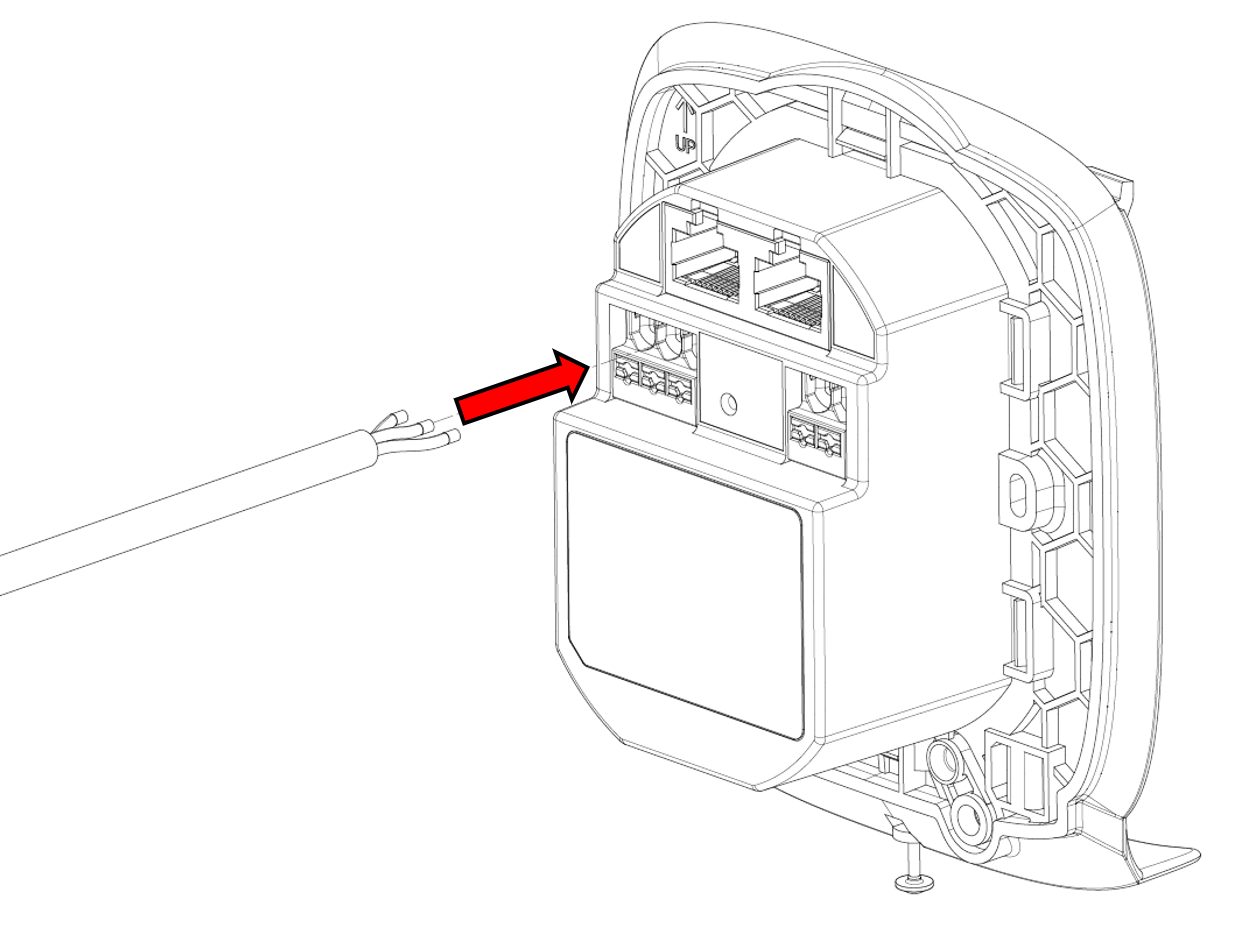

2. Kabler forbindes til dockingstationen

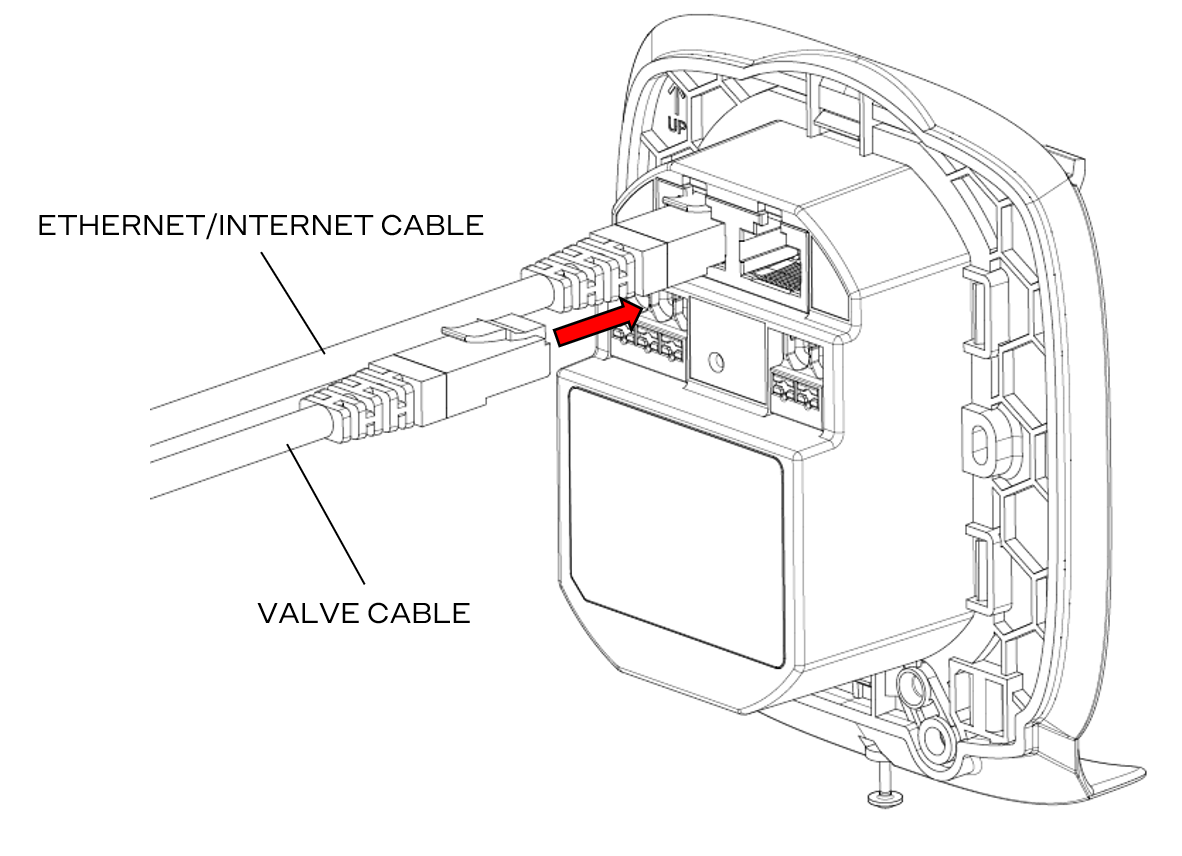

   • Ventilkabel og Ethernet-/internetkabel (valgfrit)

   • Strømkabel (230V AC)

   • Modbus-kabel (ekstraudstyr)

3. Skru dockingbeslaget fast på vægboksen, og tilslut Linkbox+ ved hjælp af dockingstikket på bagsiden af enheden. Linkbox+ låses på plads med skruen i bunden af dockingbeslaget. Sensortape sættes i for enden (valgfrit)


Tilslutning af Linkbox+ til det centrale styresystem

Linkbox+ 4G kan integreres direkte med bygningens centrale styresystem (SD-system) via Ethernet-grænsefladen (BACnet IP). Fuld funktionalitet vil være tilgængelig i Q1 2024.

OBS! Kun Linkbox+ 4G har en BACnet IP-grænseflade.

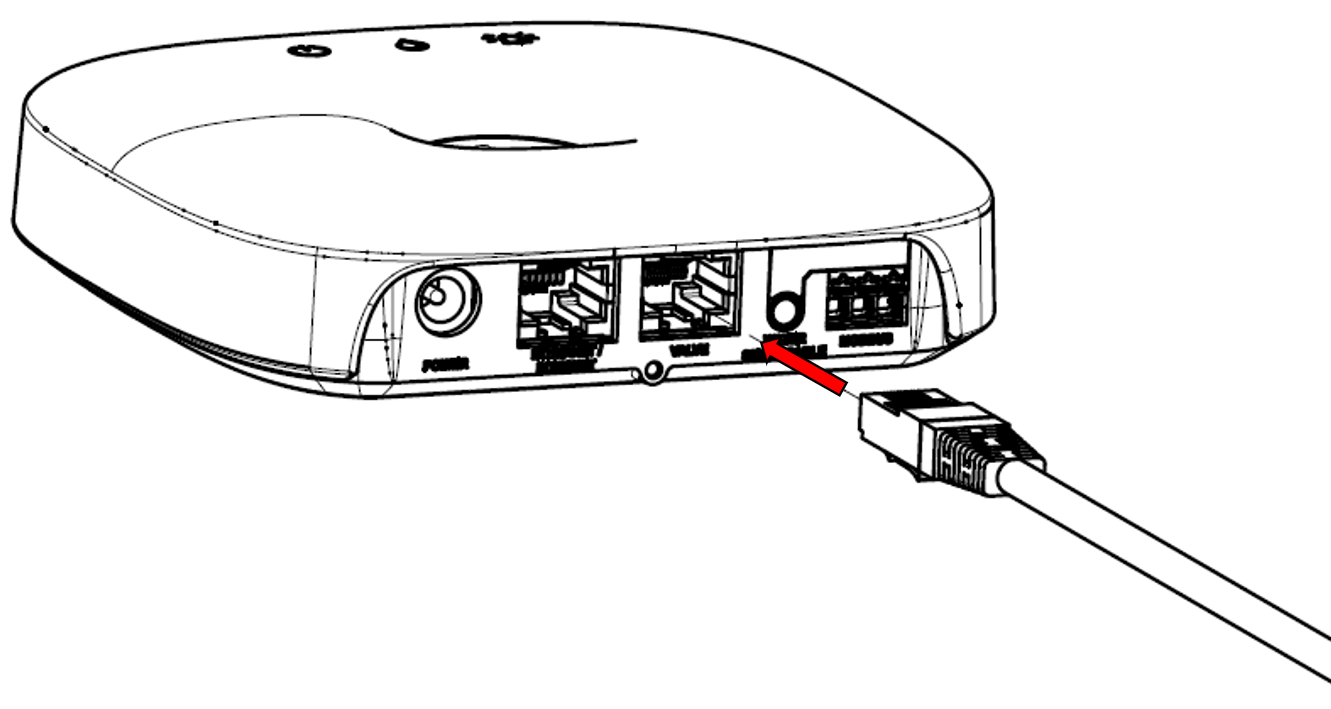

1. Tilslut kablet til Ethernet-stikket.

For mere information, se Waterguard+ tilsluttet SD-system

Tilslut Linkbox+ tilventilationsaggregat (Flexit)

Linkbox+ 4G kan integreres direkte med Flexit-boligenheder via Modbus-grænsefladen. Fuld funktionalitet vil være tilgængelig i Q1 2024.

OBS! Kun Linkbox+ 4G har en ModBUS-grænseflade.

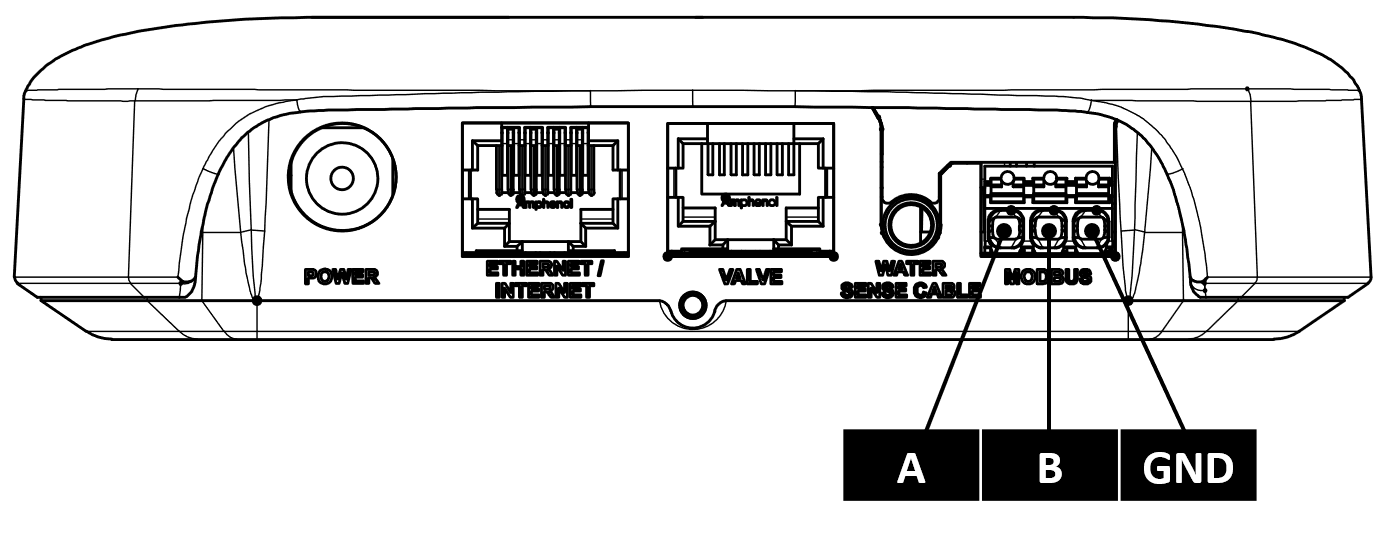

1. Tilslut kablerne til Modbus-stikket ved at trykke dem ind (låses automatisk).

2. Efter tilslutning skal du trække i kablerne for at kontrollere, at de er tilstrækkeligt fastgjort.

For mere information, se artiklen Sådan tilslutter du Waterguard+ til ventilationsstyring.

Opstart af Linkbox+

Når alle kabler er tilsluttet (i henhold til kapitel 6), skal du tilslutte strømadapteren til Linkbox+ til en ledig 230V-stikkontakt. Linkbox+ kører derefter en opstartsprocedure, som varer nogle få sekunder. Et akustisk signal indikerer, at enheden er klar til brug.

BEMÆRK!

• Linkbox+ 4G opretter automatisk forbindelse til internettet og Abra-cloudtjenesten (forudsat 4G-dækning). Vær dog opmærksom på, at det kan tage et par minutter for Linkbox+ at finde en teleoperatør og dermed komme online. Uden for Norge kan det tage op til 15 minutter.
• Når Linkbox+ er forbundet til internettet for første gang, vil systemet automatisk downloade og installere den nyeste tilgængelige software. Denne proces kan tage et par minutter. Når strømsymbolet lyser permanent grønt, er systemet tilsluttet og i drift.
