7. Installation og udrulning af sensorer

Waterguard+ bruger sensortape og/eller trådløse sensorer (WaterSensor+) til lækagesøgning. Systemet skal være tilsluttet mindst én sensor for at få en funktionel lækagebeskyttelse. Linkbox+ og Abralife-appen advarer dig, hvis der ikke er tilsluttet en sensor.

Denne artikel handler om, hvordan man installerer sensorerne. For information om anbefalede placeringer og konfigurationer, se specifikke løsningsbeskrivelser under Waterguard+ installationsløsninger.

Sensorbånd

• Sensortapemed 3,5 mm jackstik kan tilsluttes Linkbox+ eller den trådløse vandsensor WaterSensor+ (kræver strømforsyningsbeslag til WaterSensor+).
• Sensortape er selvklæbende. Fjern beskyttelsespapiret på undersiden af tapen, og sæt den godt fast på en ren og tør overflade, hvor potentielle lækager skal overvåges. Sensortapen kan også sættes fast på vandrør.
• NB! Undgå, at sensorpunkterne på sensortapen foldes eller kommer i kontakt med hinanden (eller andet ledende materiale). Det kan udløse falske lækagealarmer.
• Sensortape er som standard 3 meter lang. Det kan klippes til den ønskede længde, hvis det er nødvendigt (klip mellem sensorpunkterne).
• Sensortape kan forlænges eller deles til i alt 6 meter. Se afsnittene nedenfor for detaljer.

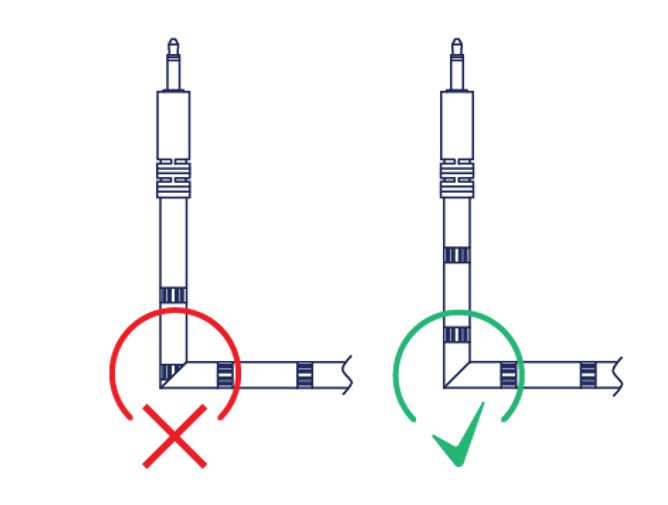

Hvis der er behov for at folde sensortapen, skal det gøres mellem 2 sensorpunkter. Foldning ved et sensorpunkt øger risikoen for kortslutning, hvilket igen kan resultere i falske lækagealarmer.

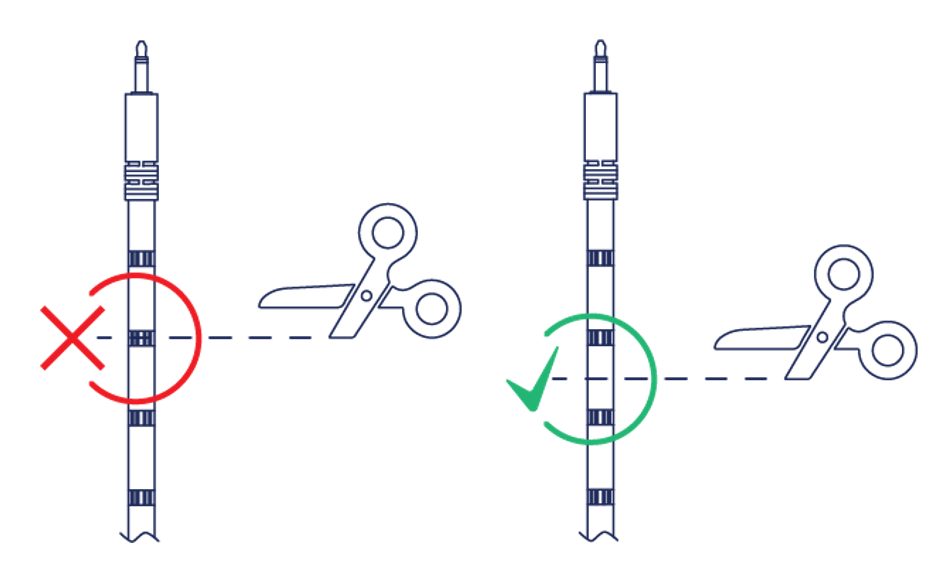

Sensortape kan klippes til i den ønskede længde. Det er vigtigt, at det klippes mellem 2 sensorpunkter. Hvis man klipper et sensorpunkt over, øges risikoen for kortslutning og falske lækagealarmer.

Splejsestykke til sensortape

Det medfølgende sensortape kan forlænges til i alt 6 meter ved at bruge samlingen til sensortape i kombination med sensortape uden Jack-stik. Sensortapen skubbes ind fra hver side af forlængerstykket.

BEMÆRK! Test altid vanddetektering på begge sider af splejsningen for at sikre en vellykket forbindelse.

Splitter til sensortape

Til installation af 2 stykker sensortape med 3,5 mm jackstik skal du bruge splitteren til sensortape med 3,5 mm jackstik.

Tilslut splitteren til Linkbox+ eller beslaget til den trådløse sensor. Tilslut derefter 2 x sensortape med 3,5 mm jackstik, som er fastgjort til overfladen i den ønskede retning.

BEMÆRK! Test altid vanddetektering på begge sensorbånd for at bekræfte en vellykket forbindelse.

WaterSensor+ trådløs vandsensor

For registrering af trådløse sensorer, se denne artikel

Der kan tilsluttes op til 50 sensorer til en Linkbox+.

Se brugervejledningen til Watersensor+ for yderligere oplysninger.

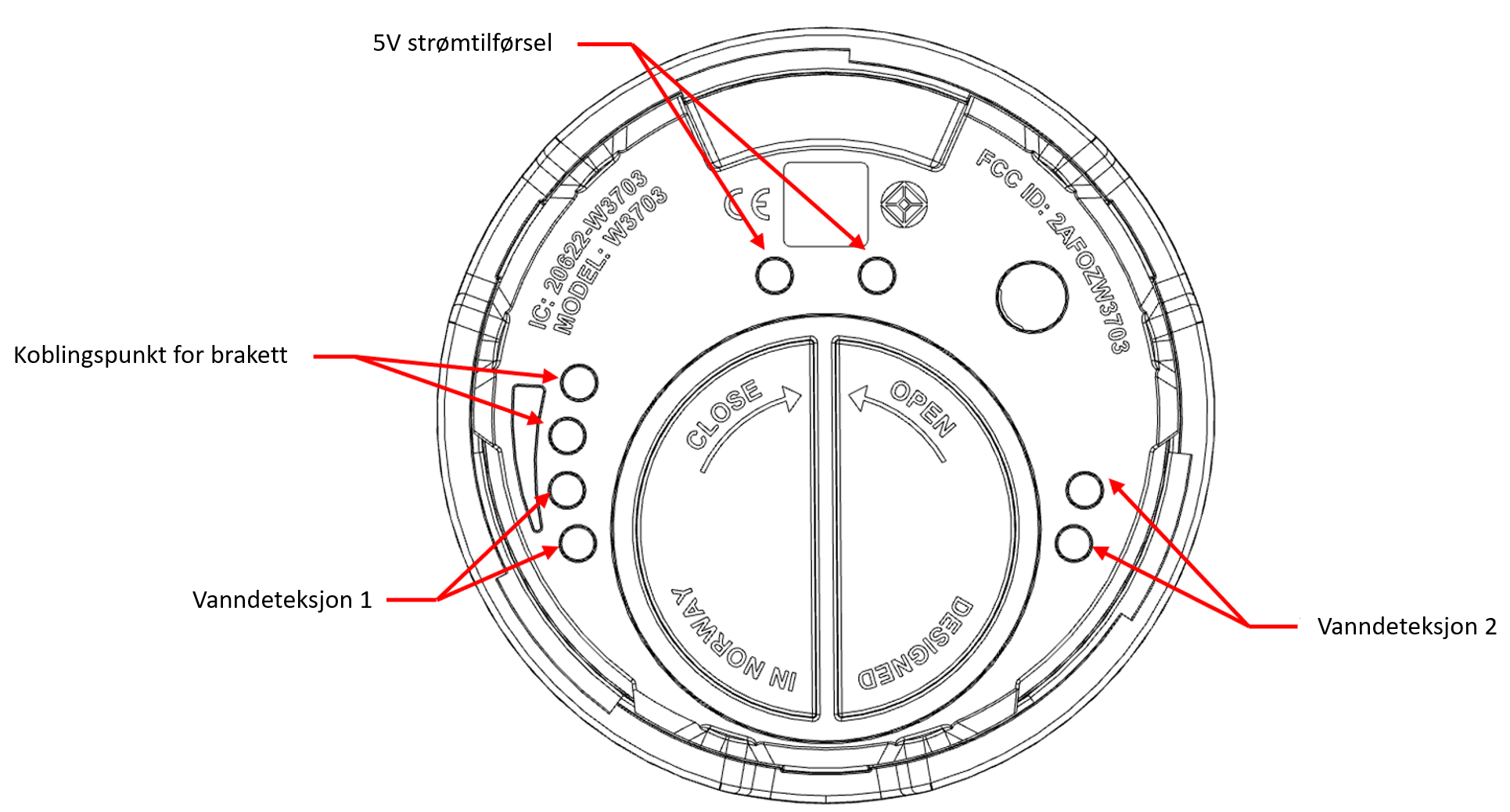

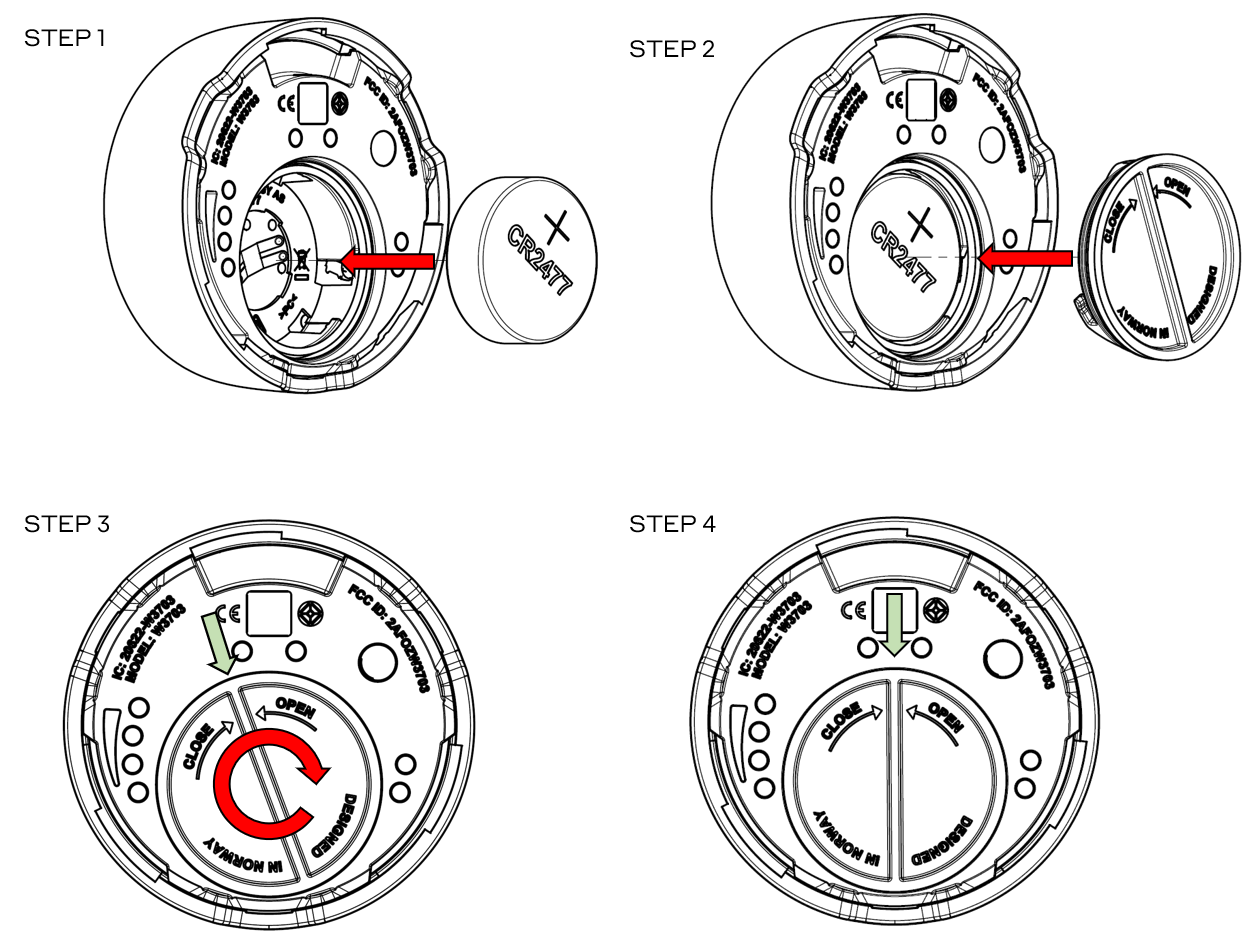

Indsæt batteri

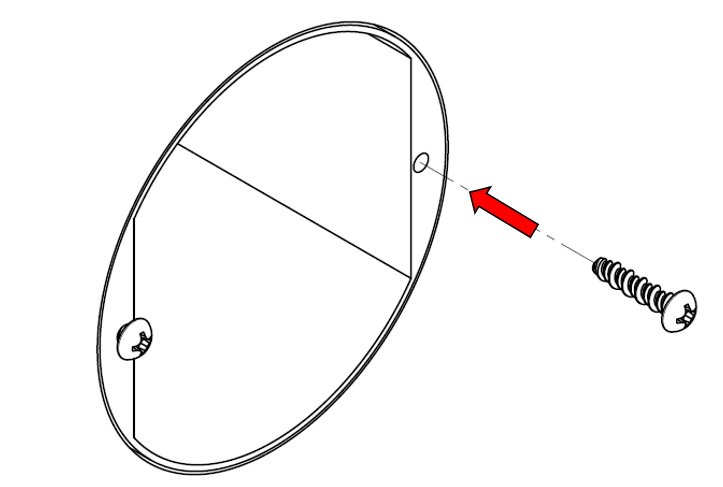

Der følger et 3V Coin cell CR2477-batteri med sensoren, og det skal sættes i, før sensoren tages i brug. Hvis batteriet leveres med plastikbeskyttelse, skal denne fjernes før installation. Batteridækslet er forseglet (for at forhindre vandindtrængning) og kan derfor være svært at åbne. Brug et egnet værktøj, hvis du ikke kan åbne det med fingrene. Følg nedenstående trin:

Placering af WaterSensor+ uden beslag

WaterSensor+ trådløse vandsensorer kan bruges uden beslag. Sensoren placeres frit, uanset hvor vandlækage, temperatur eller fugtighed skal overvåges. Det medfølgende batteri (CR2477) giver 5 år+ batterilevetid.

BEMÆRK! Når sensorerne placeres frit, er der altid en risiko for, at de utilsigtet ændrer position eller vendes på hovedet (f.eks. ved gulvvask osv.). Vær opmærksom på dette, da det kan påvirke evnen til at opdage lækager.

Installation af WaterSensor+ med monteringsbeslag

WaterSensor+ kan placeres fritstående eller fastgøres til gulv, væg eller loft ved hjælp af WaterSensor+ Cover-beslaget. Beslaget giver fleksibilitet til at placere sensoren strategisk på steder, hvor fugtighedsmåling er kritisk for sundhed og bygningsintegritet.

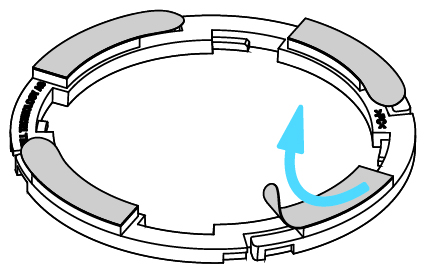

1. Rengør monteringsoverfladen, og fjern 4x tape, før du monterer beslaget.



   eller

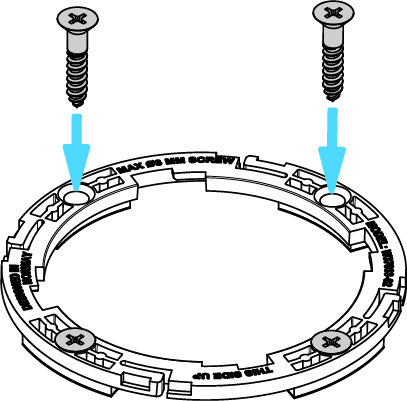

   Monter med skruer, der passer til underlaget, mindst 2x (maks. Ø3 mm). Overspænd ikke, da det vil beskadige beslaget.

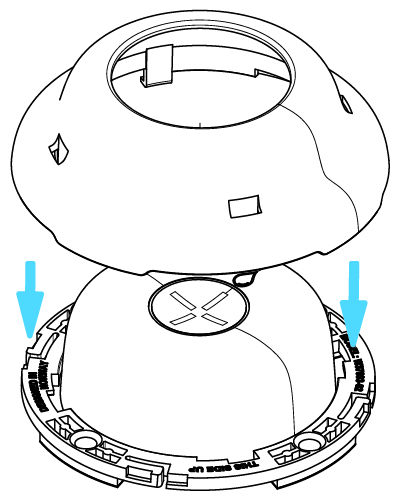

2. Placer WaterSensor+ i beslaget, og monter dækslet ovenpå.

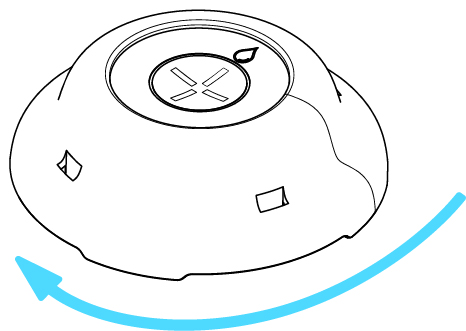

3. Drej dækslet i pilens retning for at låse det. Du vil høre og mærke et "klik", når dækslet er på plads. Lås dækslet op ved at dreje det i den modsatte retning.



Installation af WaterSensor+ i monteringsbeslag med mulighed for eksternt sensortape og strømforsyning

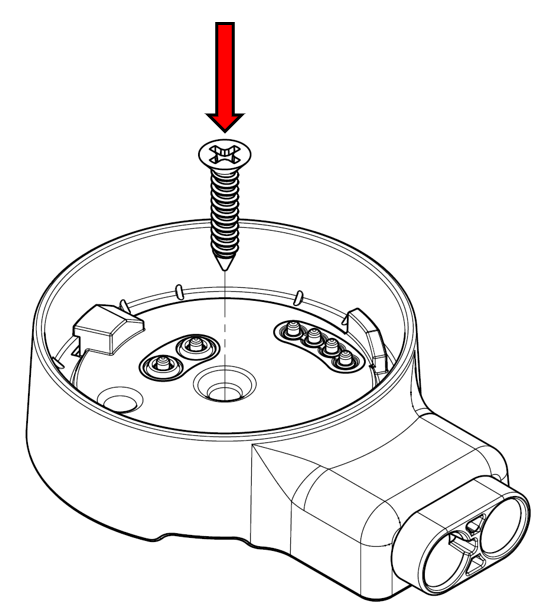

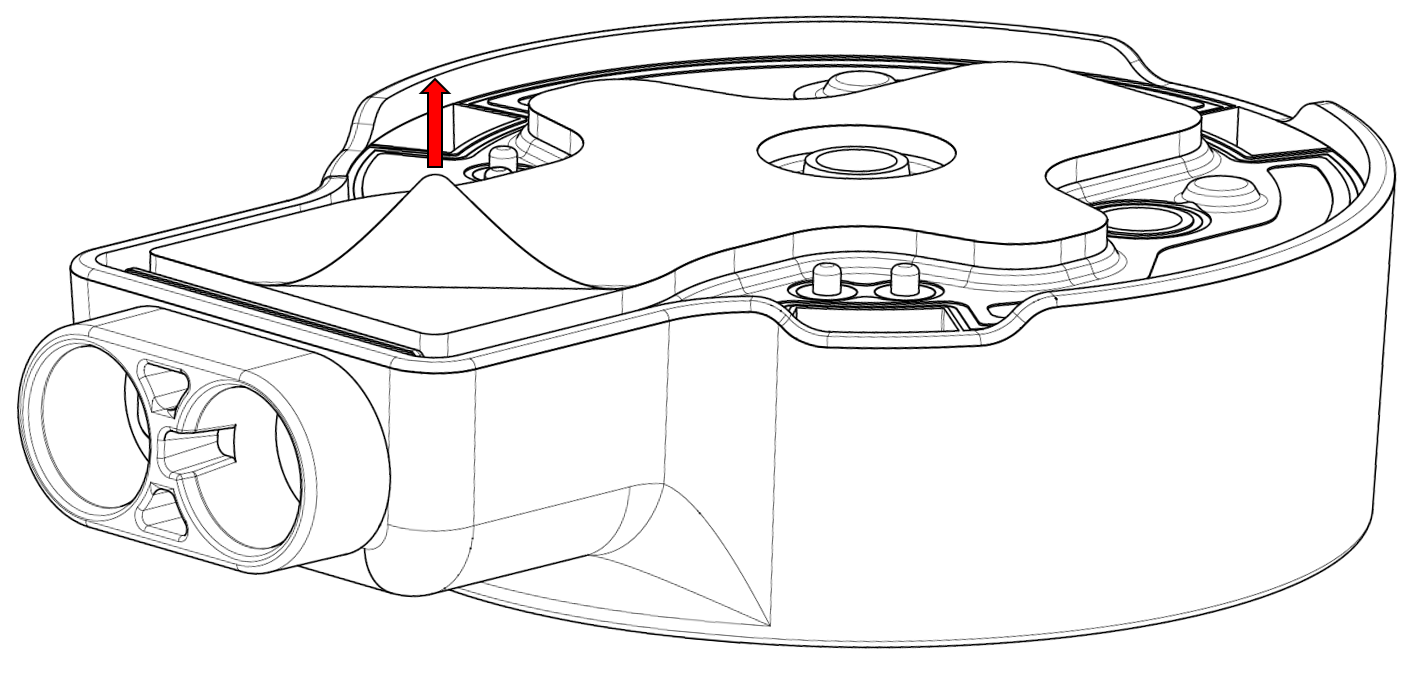

1. Fastgør WaterSensor+ strømforsyningsbeslagettil gulvet eller væggen ved hjælp af A) skruer (medfølger ikke) eller B) den medfølgende dobbeltklæbende tape.
   A)

   B)

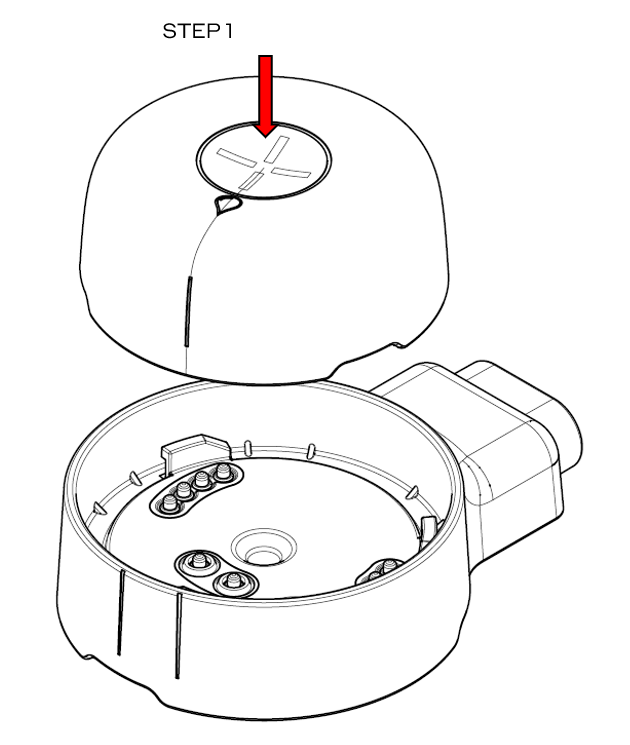

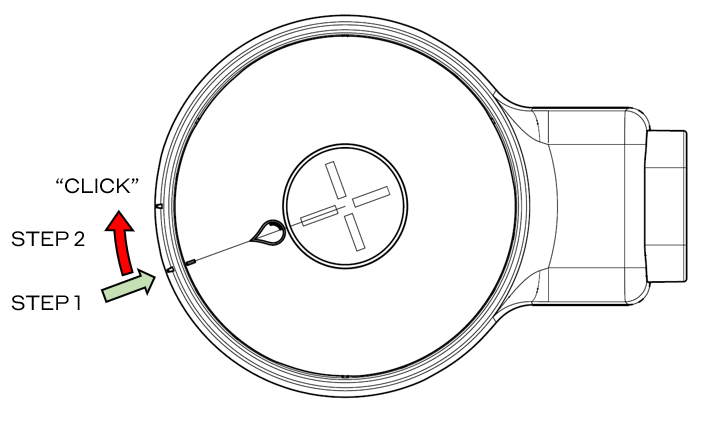

2. Juster indikatorlinjen på sensoren med indikatorlinjen på beslaget, og sæt sensoren i (trin 1).

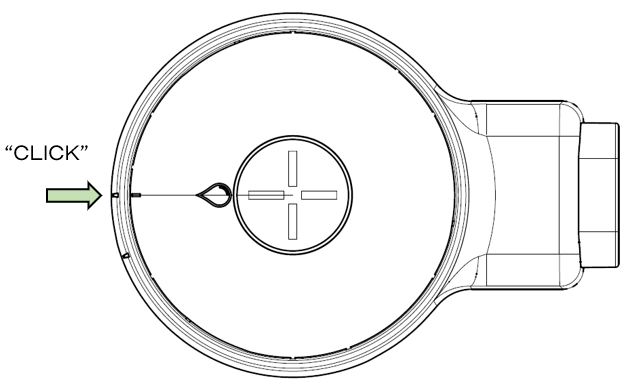

3. Drej sensoren med uret til et mærkbart "KLIK". Kontrollér, at indikatorlinjen peger på positionen LUKKET (trin 2).



Tilslut sensortapen til beslaget (valgfrit):

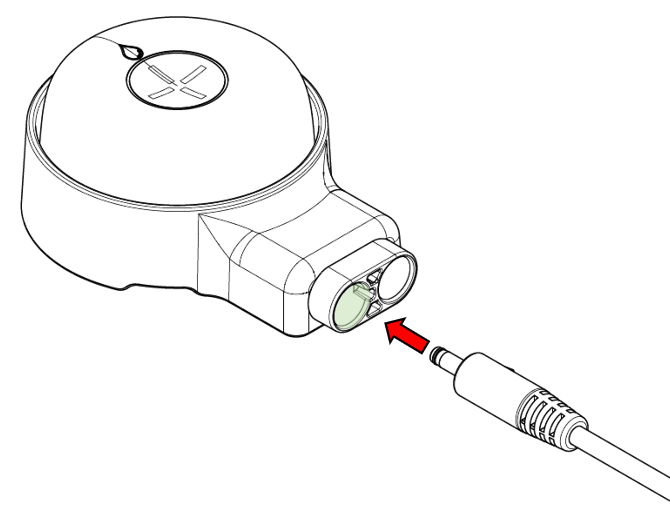

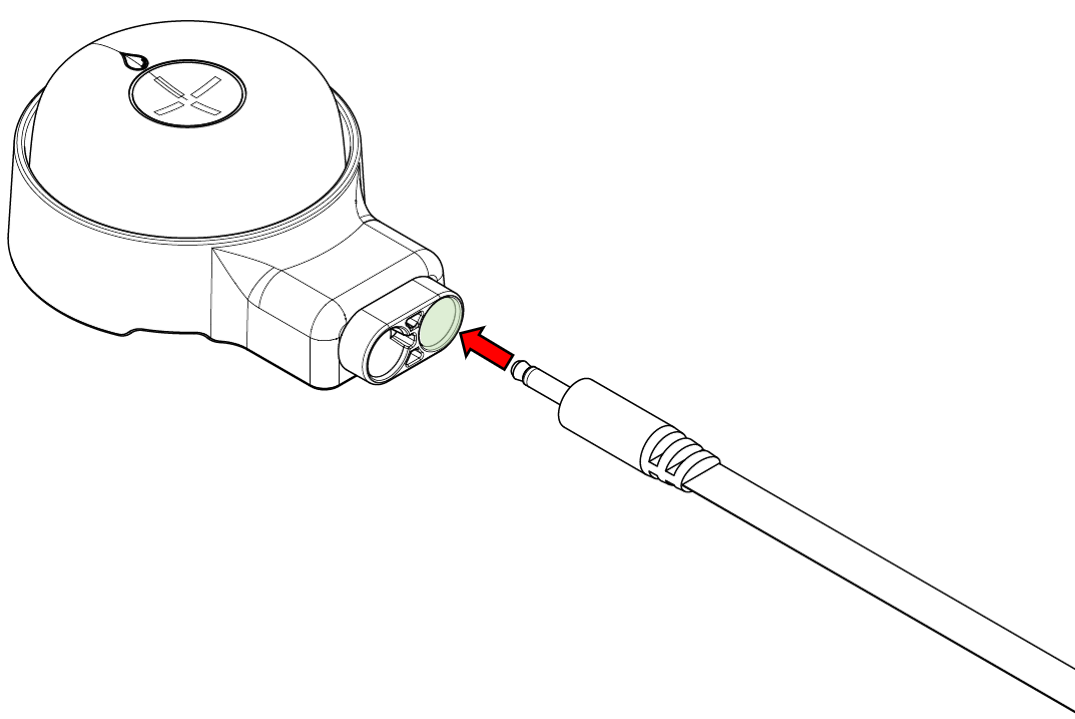

1. Sensortape med 3,5 mm jackstik sættes i kontaktpunktet på højre side af beslaget.

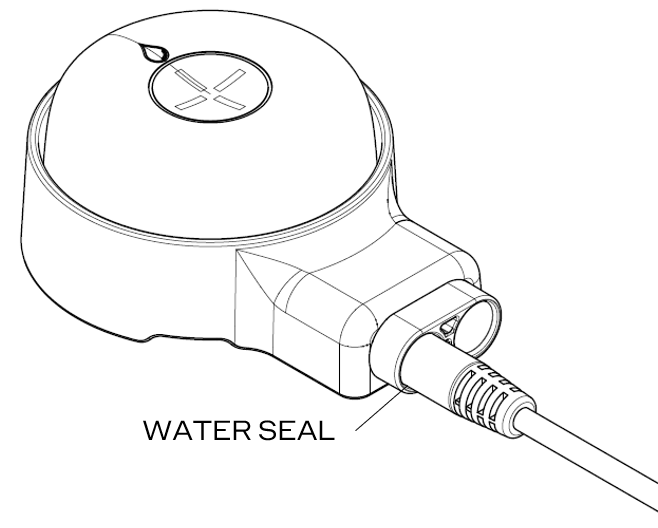

2. Skub stikket helt ind. BEMÆRK! Beslaget er lavet med en forsegling for at beskytte kontaktpunkterne mod vandindtrængning. Tilslutning af 3,5 mm jackstikket kræver derfor lidt mere kraft end normalt.


Tilslut 5V-strømadapteren til WaterSensor+ til beslaget (ekstraudstyr)

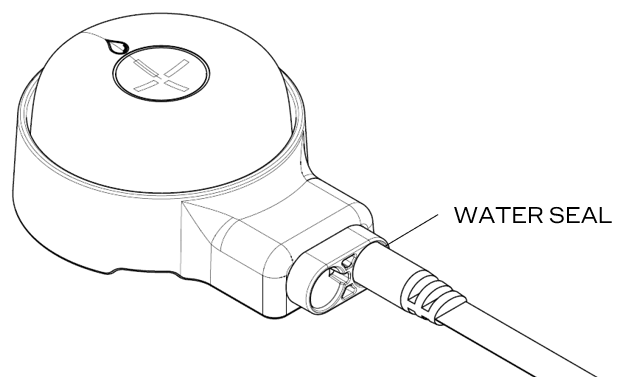

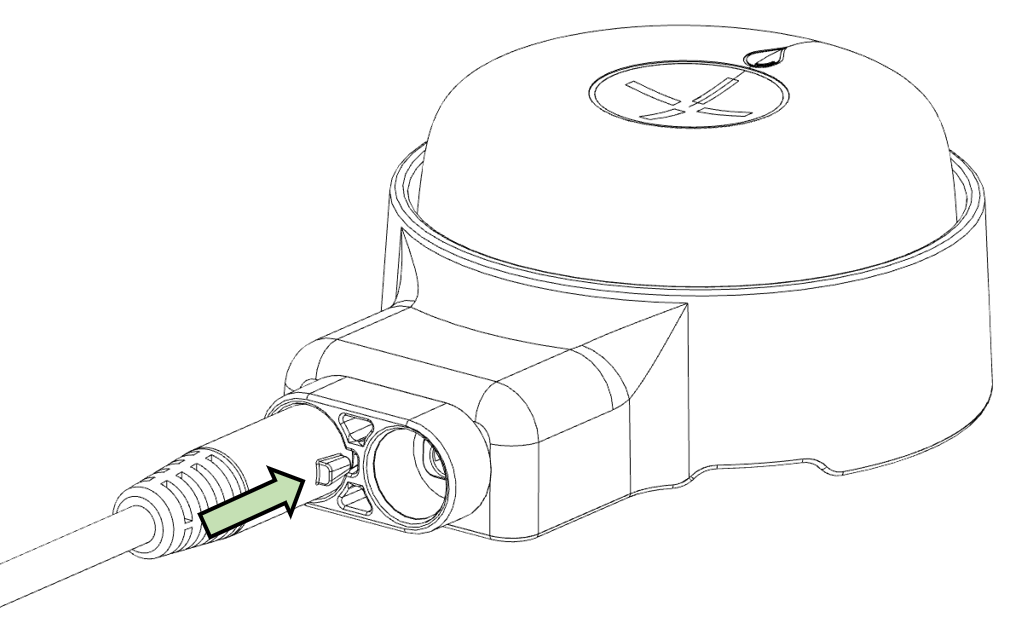

1. Strømstikket sættes i kontaktpunktet på venstre side af beslaget.



   BEMÆRK! For at undgå at bruge den forkerte strømadapter (eller forveksle kontaktpunkterne) er stikket til strømadapteren lavet med en lille stift, der passer til rillen i det venstre kontaktpunkt. Sørg for, at denne stift er placeret korrekt før tilslutning.



Skub stikket helt ind. BS. Beslaget er lavet med en tætning for at beskytte kontaktpunkterne mod vandindtrængning. Det kræver derfor lidt mere kraft end normalt.

Montering af WaterSensor+ i vægboks med docking (KOMMER)

WaterSensor+ kan monteres i en vægboks, tilsluttet strøm, ved hjælp af docking til WaterSensor+. Produktet vil kunne bestilles i løbet af 2024.

NB! Faste installationer skal udføres af en autoriseret elektriker.

1. Standard, enkel vægboks (Elko- og Schneider-kompatibilitet er garanteret) installeres i væggen, og 230V AC-strømkabel føres til vægboksen.

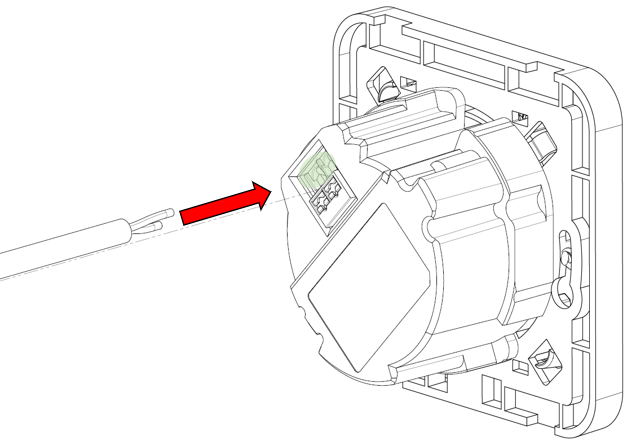

2. Strømkablet (230 V AC) tilsluttes dockingbeslagets strømindgang. Polariteten er angivet på stikket.

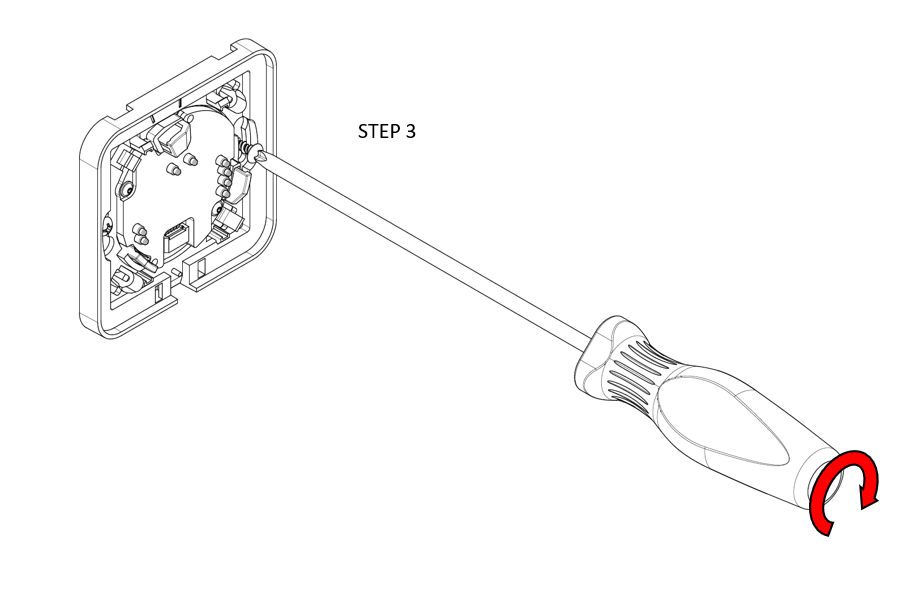

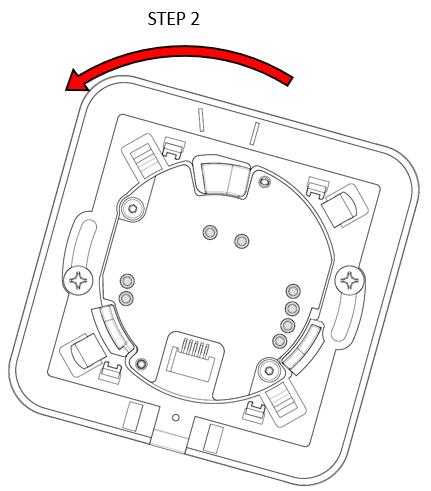

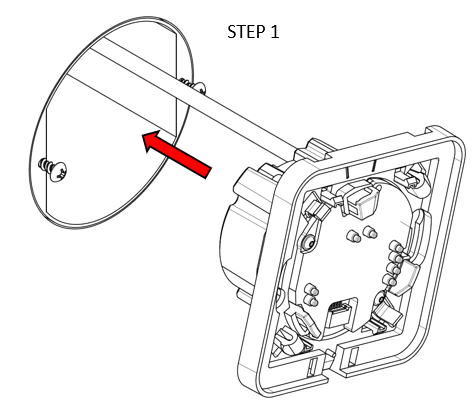

3. Skru dockingbeslaget fast på vægboksen med vægboksens skruer, og juster positionen.

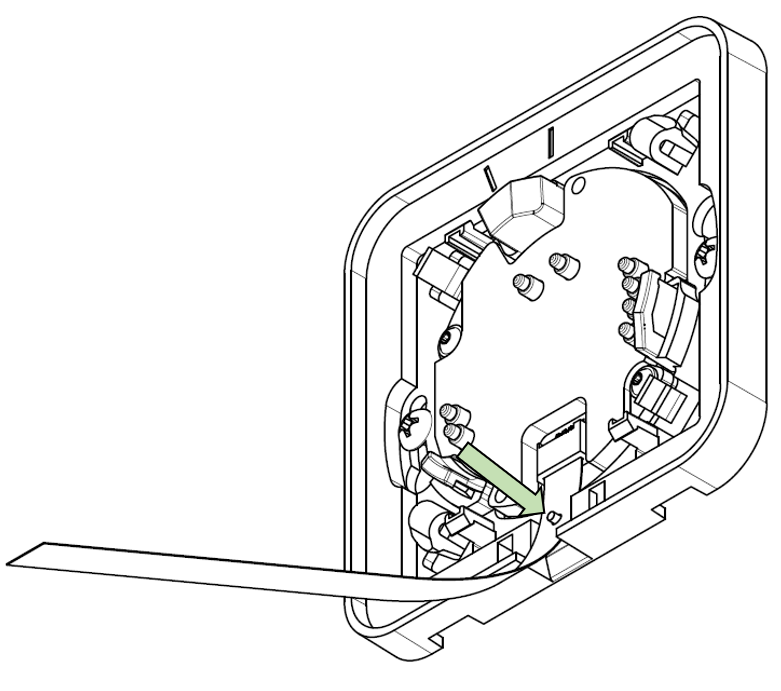

4. Tilslut sensortapen. Sørg for, at udskæringen på båndet er placeret på sikkerhedsstiften på dockingbeslaget.

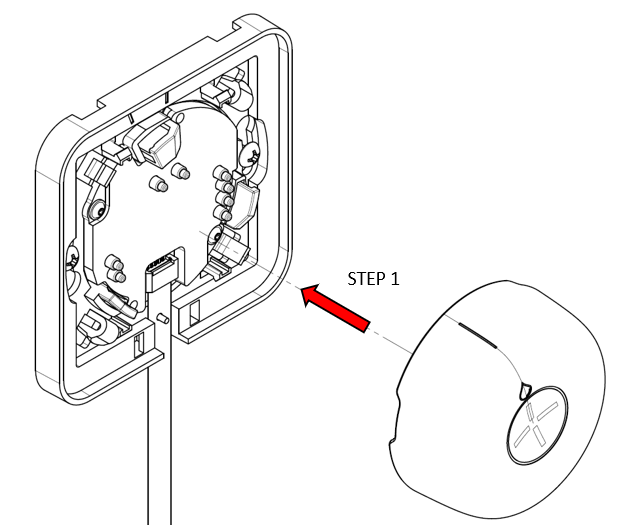

5. Juster indikatorlinjen på sensoren med indikatorlinjen på beslaget, og sæt sensoren i (trin 1).

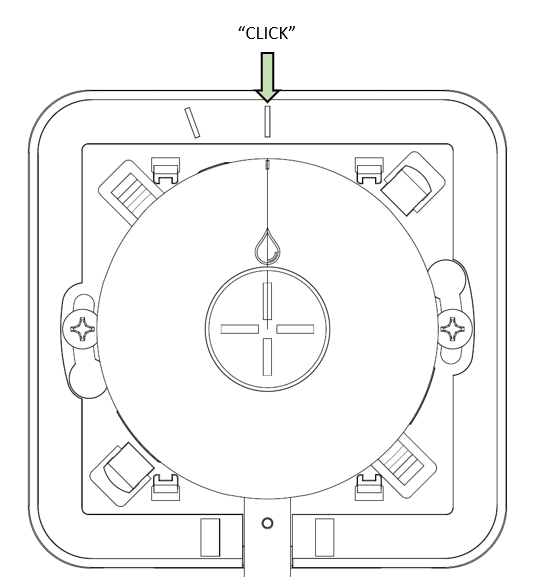

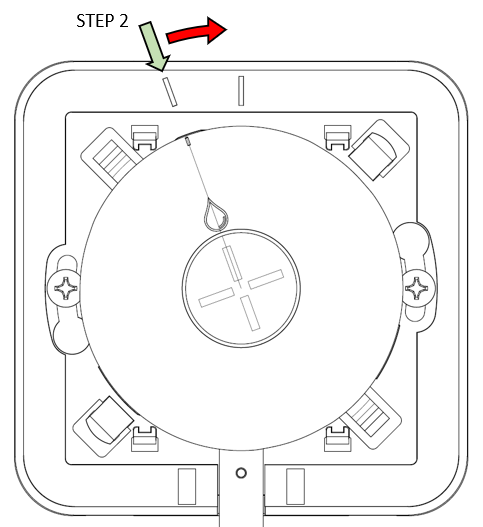

6. Drej sensoren med uret, indtil der lyder et mærkbart/hørbart "KLIK". Kontrollér, at indikatorlinjen peger på positionen LUKKET (trin 2).

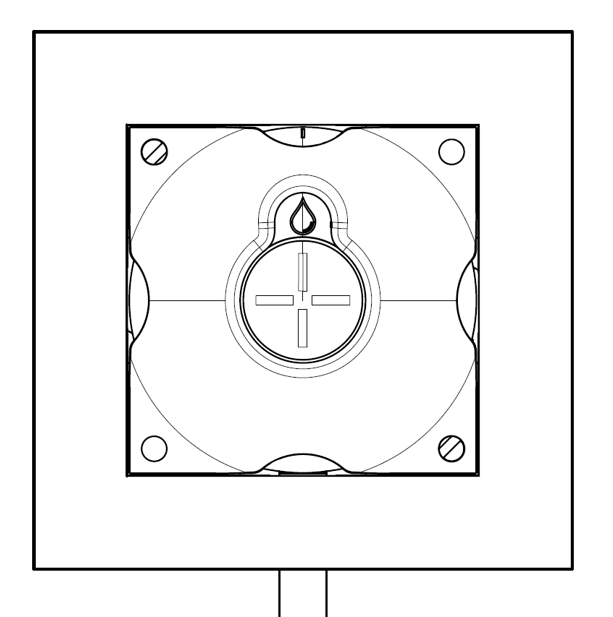

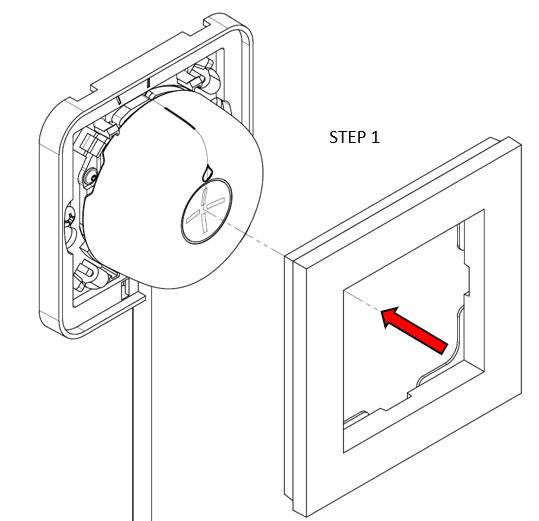

7. Monter rammen på dockingbeslaget (ELKO Smart single frame er også kompatibel). Sørg for, at rammen klikker sikkert på plads.

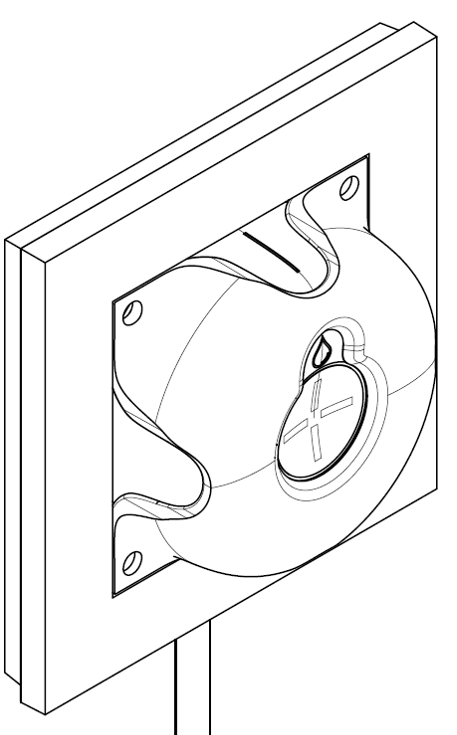

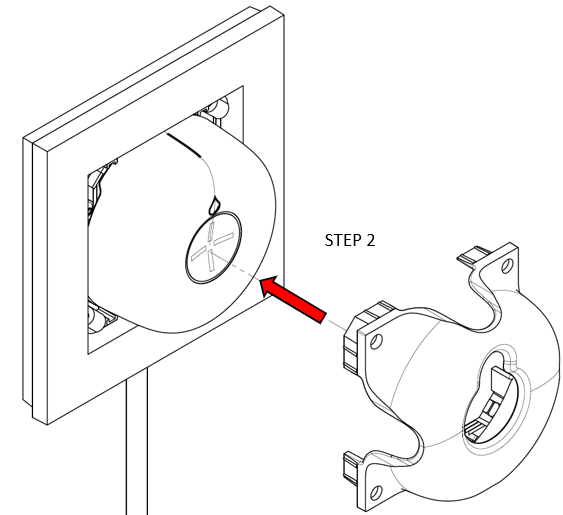

8. Sæt beskyttelsesdækslet på sensoren. Sørg for, at dækslet klikker sikkert på plads. BEMÆRK! Sørg for, at dækslet sidder rigtigt.

9. Sensorens LED-lys (vanddråbe) skal være synligt, når dækslet er sat korrekt på.
