5. Installation af ventilen

Krav til placering af ventiler i henhold til Byggteknisk forskrift

I Norge har der været krav om installation af automatiske lækagestoppere i nye bygninger og installationer siden TEK10 (Byggteknisk forskrift). I § 15-5, punkt (4) i Forskrift om tekniske krav til byggverk (TEK17) under Plan- og bygningsloven (PBL) står der, at lækager skal være lette at opdage og ikke må forårsage skade på vandinstallationer og bygningsdele.

Dækningsomfanget for automatiske lækagestoppere er beskrevet i Bygningsreglementet (TEK 17) med tilhørende vejledning, se § 15-5, stk. 4, og er gengivet i uddrag nedenfor:

---

Forudfattede forestillinger

1. Lækager fra indbyggede cisterner eller lignende skal visualiseres. I andre rum end vådrum skal
   I andre rum end vådrum skal utætheden også medføre, at der automatisk lukkes for vandet.
2. Hvis bygningens faste vandinstallation har et indendørs tappested, hvor lækagevandet ikke vil
   ikke løber til et afløb eller overløb, skal der installeres en automatisk lækagestopper. Det samme gælder
   gælder for tilslutningspunkter til produkter og udstyr, der bruger vand, som f.eks. vaskemaskiner og opvaskemaskiner. En automatisk lækagestopper er en fugtsensor, der sender et signal til en ventil, som lukker for vandtilførslen.

---

Waterguard+ er typegodkendt af Sintef (TG20834), hvilket gør det muligt at få installationen FG-godkendt. Det kan give rabat på forsikringen.

OBS! For at opnå FG-godkendelse af installationen af Waterguard+ automatiske lækagestoppere skal der udfyldes et FG-certifikat.

Skabelonen til FG-certifikatet findes på Finans Norges hjemmeside under FG-certifikat for lækagestoppere.

FG-certifikatet er kundens bevis på, at installationen, inklusive produkterne, overholder de norske krav, der er fastsat i FG-reglerne for automatiske lækagestoppere (FG-600:3).

Installationen af Waterguard+ skal udføres af en autoriseret VVS-installatør med gyldigt fagcertifikat, central godkendelse i henhold til ansvarsloven og lovpligtig ansvarsforsikring. I modsat fald bortfalder garantien og FG-godkendelsen, og installatøren bliver ansvarlig for skader eller fejl.

På baggrund af beskrivelsen af dækningsomfanget i TEK17 ovenfor anbefaler vi, at Waterguard+ installeres, så følgende områder sikres:

• Køkkenbordplade med tilhørende rørforbindelser
• Opvaskemaskine med tilhørende tilslutninger
• Vaskemaskine med tilhørende tilslutninger
• Vandfiltre med tilhørende tilslutninger
• Køleskab med vandtilslutning og tilhørende vandrør
• Drikkevaredispensere med tilhørende tilslutninger
• Vandvarmere (kedler) med tilslutningsrør
• Rum uden afløb med sanitetsudstyr uden overløb
• Rum uden afløb med et fordelerskab til et rør-i-rør-system med afløb ind i rummet. Lækage fra rør-i-rør-systemet ledes til fordelingsskabet, hvor der kan placeres en detektor eller lignende, som fører til
  aflukning af vandet. I fordelingsskabe, hvor lækagevandet ledes ud af væggen og ikke fører til et afløb
  være udstyret med en vandføler, der er forbundet med en automatisk lækagestopper, som lukker for vandet.
• Skjulte og åbne vandrør, der ikke er sikret med et afløbsrør eller er placeret i rum med
  vandtæt gulv og afløb, skal have en godkendt lækagestop, hvor der er installeret sensorer, der
  systemet registrerer, advarer og lukker for vandlækager, før der opstår skader på bygningen.
  bygningen.
• Indbyggede cisterner, vandhaner eller lignende

Hvis opvaskemaskinen er installeret i køkkenbordet, er der ikke behov for lækagestop til både maskine og bordplade.
maskinen og bordpladen. Tilsvarende vandinstallationer, som ikke er nævnt ovenfor, skal også sikres.

Vigtig information vedrørende installation af ventiler

• Ventilerne skal installeres i et tørt og frostfrit miljø og skal være tilgængelige for service/inspektion på et senere tidspunkt.
• Der skal installeres filtre før ventilen, hvis der er mulighed for større partikler i vandet.
• Sørg for, at der ikke kommer rørtætningsmateriale ind i ventilen under installationen. Det kan forhindre ventilen i at lukke ordentligt.
• Ventilens dimension skal altid være den samme som eller svare til dimensionen på det rør, der går ind/ud af ventilen. Ventiler i størrelse DN15 (1/2") bruges normalt til installation i køkkener, badeværelser og andre vådrum, mens ventiler i størrelse DN20 (3/4") bruges til installation i hovedindløb i parcelhuse eller større boligenheder.

• Ventilerne skal installeres EFTER:

  • Manuelle stophaner
  • Vandmålere
  • Trykreduktionsventiler
  • Udløb til sprinklersystem
  • Brandslanger
  • Udtag til køling af varmesystemer
  • Tryktank eller lignende udstyr
  • Vandfiltreringssystemer

Rumkrav til installation

Største kugleventil (3/4" - DN20) er 68 mm lang og største diameter er 38 mm. Ventilaktuatoren er 97 mm lang og 57 mm bred, plus 100 mm fast kabel med RJ45-stik i enden.

Den samlede højde på ventilen og aktuatoren er 92 mm fra bunden af ventilen til toppen af aktuatoren (77 mm fra midten af ventilen til toppen af aktuatoren).

Linkbox+ dækker et område på 119 mm x 119 mm og er ca. 30 mm tyk (afhængigt af den anvendte type monteringsbeslag).

Installation af kugleventil (1/2"- og 3/4"-dimensioner)

Kugleventiler med tilpassede dimensioner installeres på vandrør (messing, kobber, rustfrit stål, galvaniseret eller hårdt stål) med den passende tilslutningsmetode. Ventilerne har G1/2 (DN15) eller G3/4 (DN20 ) ISO-228-gevind (HUN) i begge ender.

Ventilerne er klassificeret som DN10 (maks. arbejdstryk 10 bar) og er testet i henhold til EN13828 til 25 bar. EN13828 til 25 bar.

Ventilen kan installeres vandret eller lodret og tillader vandgennemstrømning i begge retninger (bi-direktionel).

Sørg for, at ventilens lukkestift peger opad (på eller over vandrørets vandrette linje). Det sikrer, at aktuatoren ikke er placeret på det laveste punkt, og at der ikke samler sig vand i den.

Der skal bruges en standardforskruning med udvendigt gevind (½" eller ¾" afhængigt af ventilstørrelsen) til montering af ventilen. Brug et egnet gevindtætningsmiddel (f.eks. gevindtape, hamp + hampepasta eller Loctite). Sørg for, at den valgte gevindtætning ikke sættes ind i ventilen, da det kan resultere i, at ventilen ikke lukker helt tæt, når der lukkes for vandet. Det maksimale tilspændingsmoment må ikke overstige 75 Nm.

NB! Udfør altid en tryktest efter installationen for at kontrollere, at forbindelserne er tætte.

Installation af aktuator til kugleventiler

Aktuatoren har en lynkobling og kræver intet værktøj for at blive monteret på ventilen.

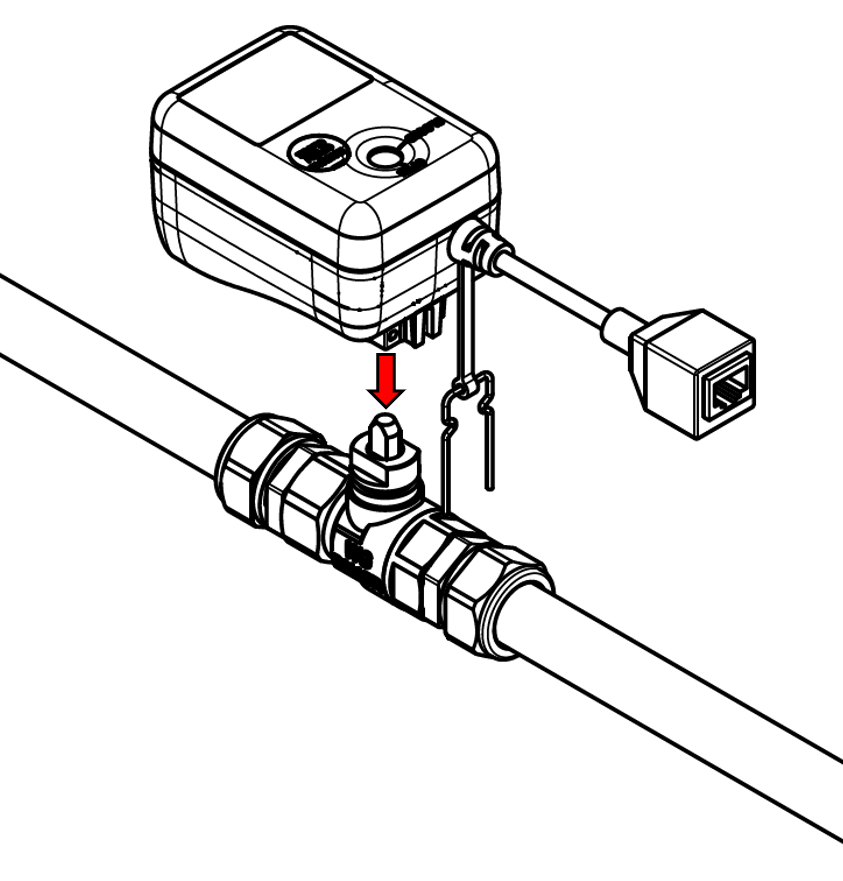

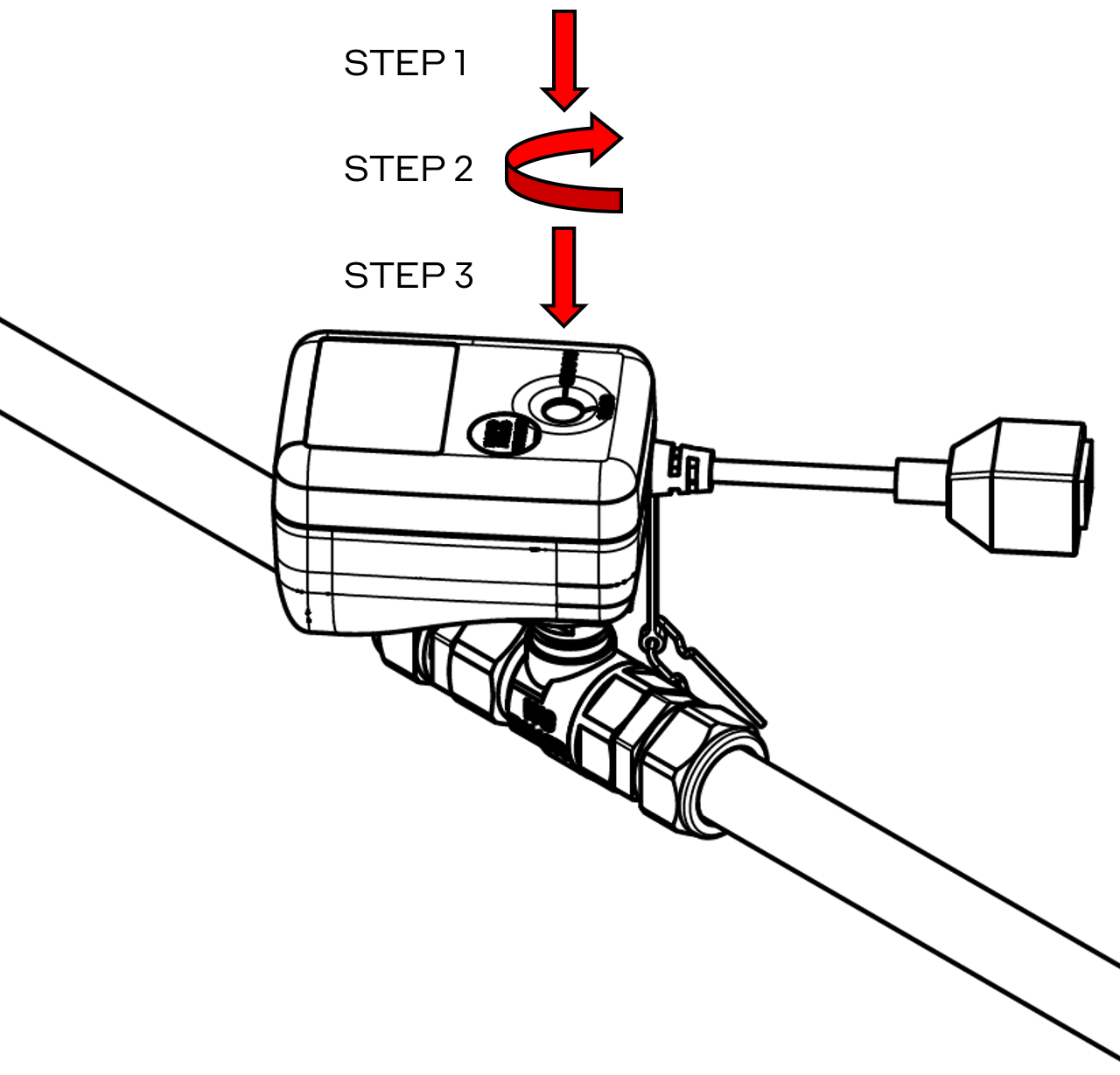

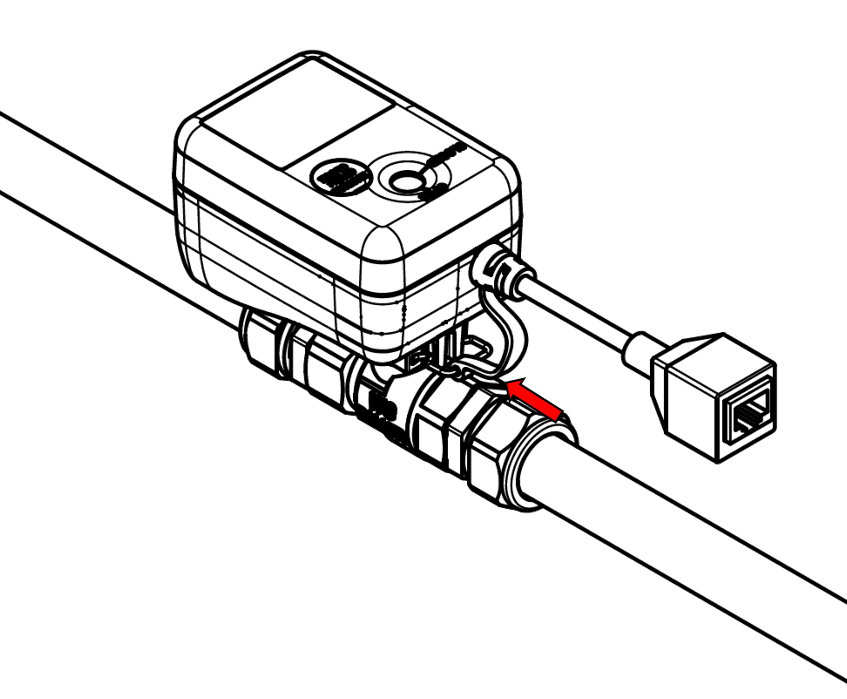

1. Fastgør ventilaktuatoren i den ønskede retning ved at placere den på ventilens lukkestift.

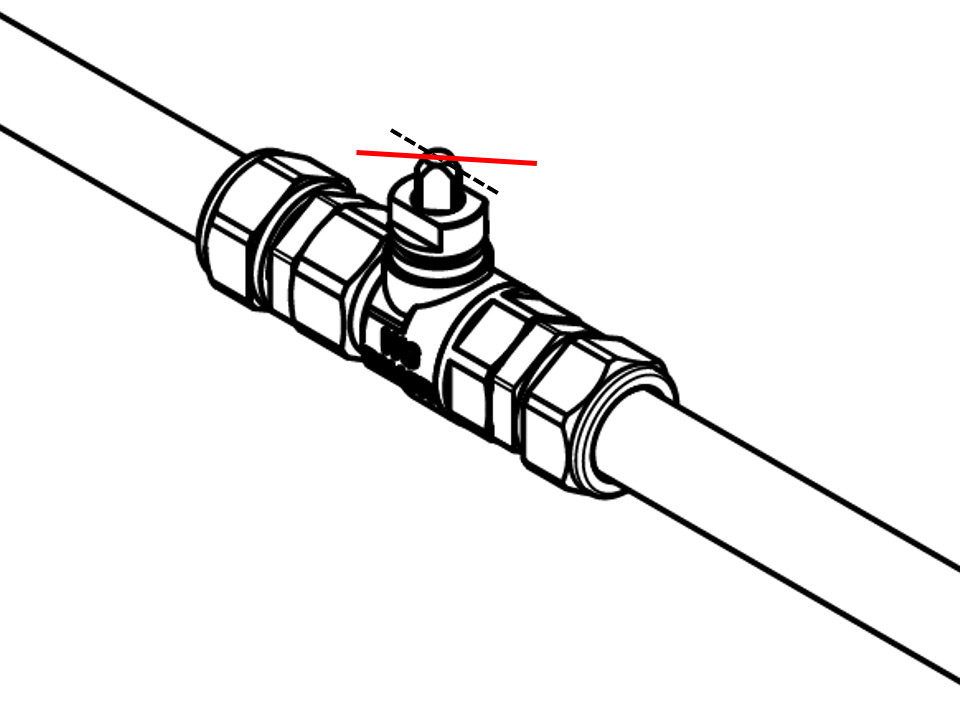

Hvis stiftens position ikke er centreret i rørets retning, kan du bruge aktuatoren til at dreje stiften på plads (alternativt en skruenøgle eller lignende og derefter aktuatoren til den endelige finjustering). Når aktuatoren er i den rigtige position, skal du skubbe den helt ned.

2. Sæt sikkerhedsnålen i for at låse aktuatoren til ventilen. Et mærkbart klik bekræfter, at stiften er korrekt sikret. Forsøg at trække aktuatoren af for at bekræfte, at den er låst på plads.

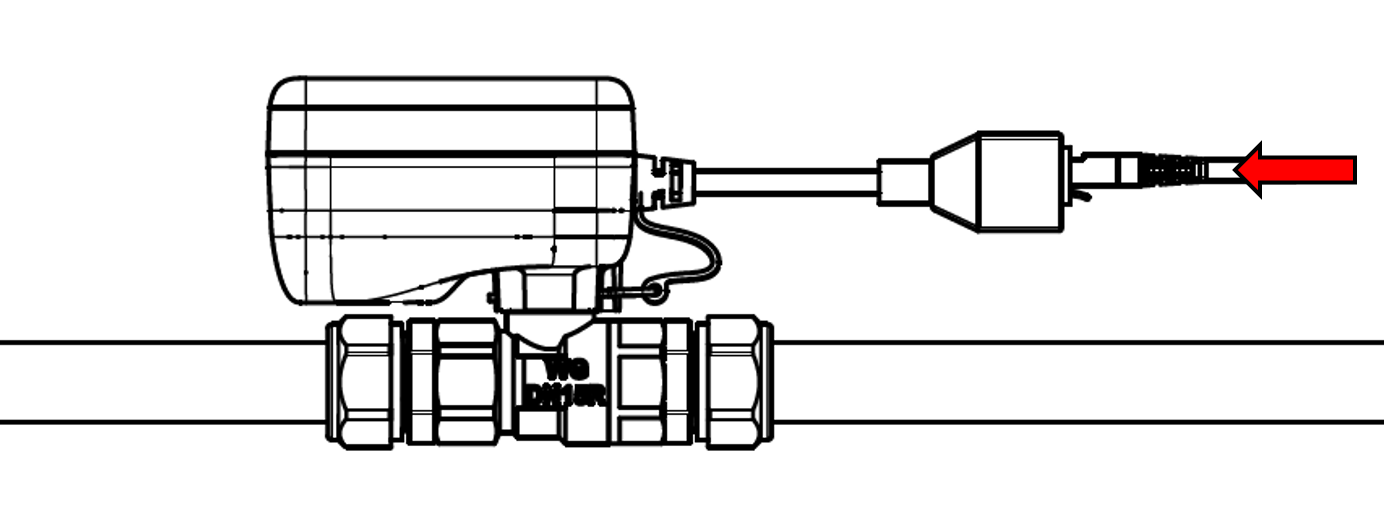

3. Indsæt kommunikationskablet (Cat.6) mellem aktuatoren og Linkbox+. Sørg for, at kablet klikker på plads og låses fast i stikket.

Installation af kabelsplitter (til styring af 2 kugleventiler)

RJ45-kabelsplitteren er et ekstra produkt, der gør det muligt at styre op til 2 kugleventiler fra den samme Linkbox+ (f.eks. koldt- og varmtvandsindtag i lejligheder).

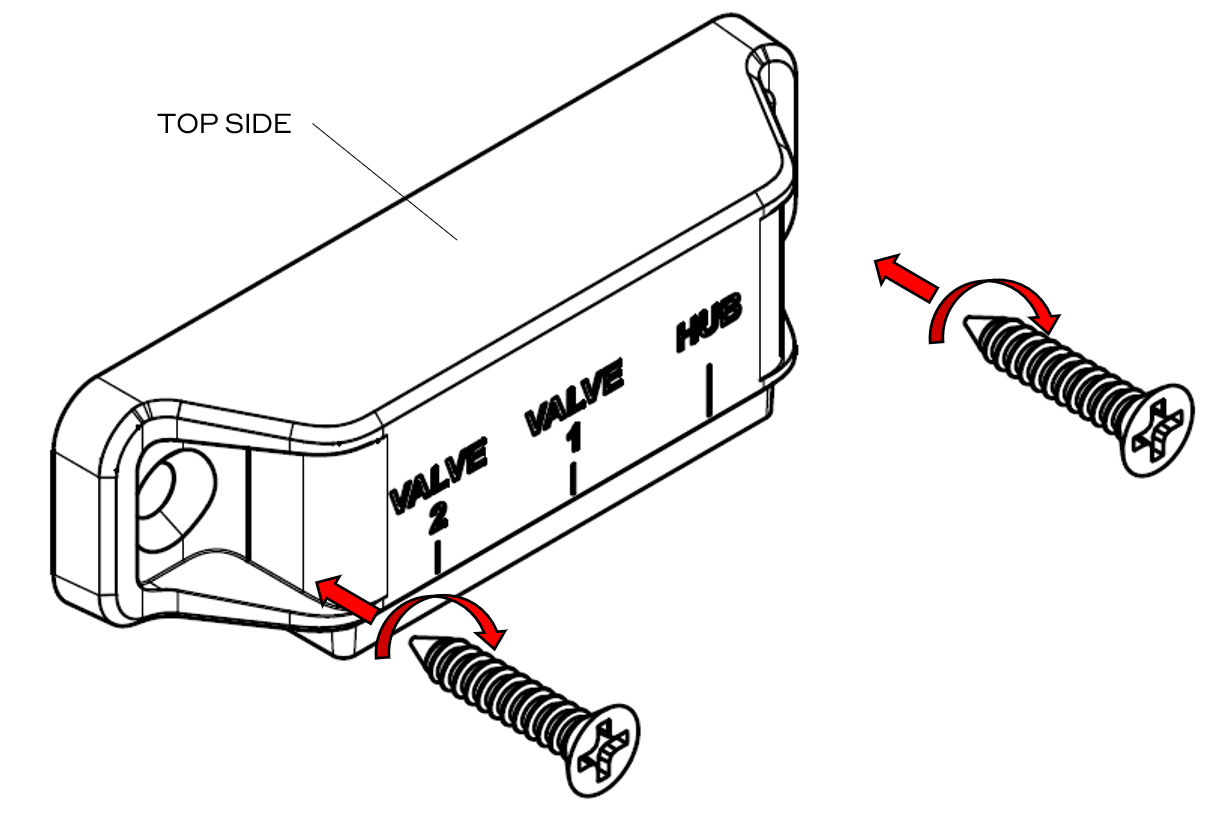

1. Skru splitteren fast på væggen på et passende sted mellem Linkbox+ og ventilerne ved hjælp af 2 skruer (medfølger ikke). Undgå at overspænde skruerne.

   NB! Kontakterne i splitteren skal altid pege nedad for at forhindre vandindtrængning.

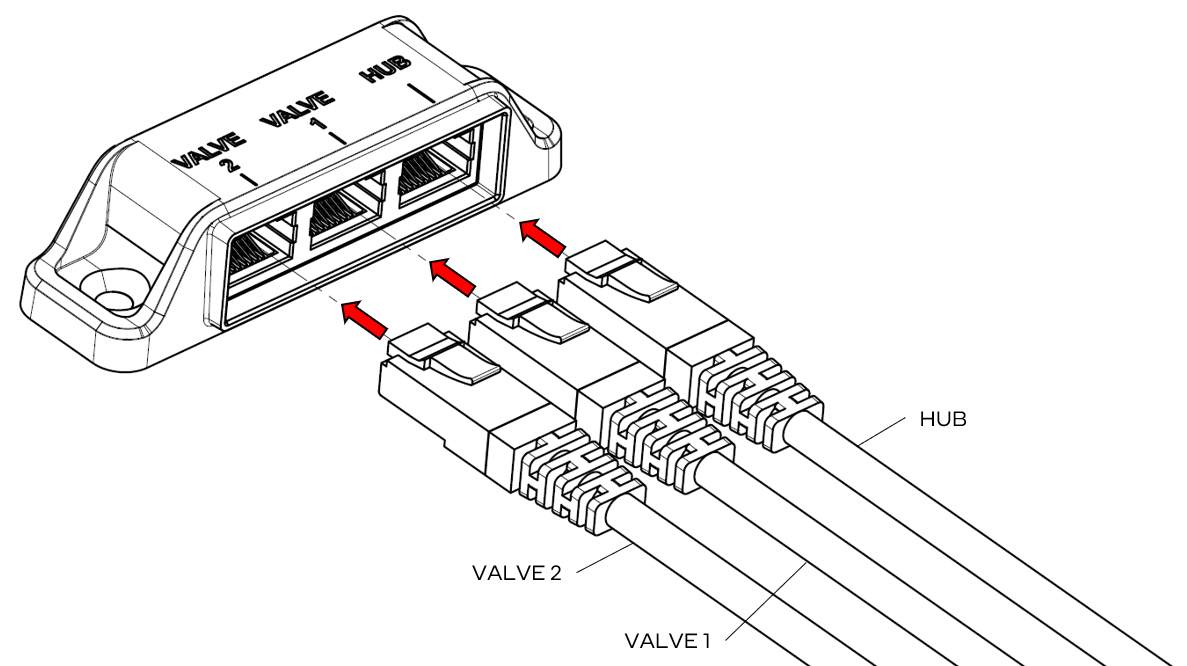

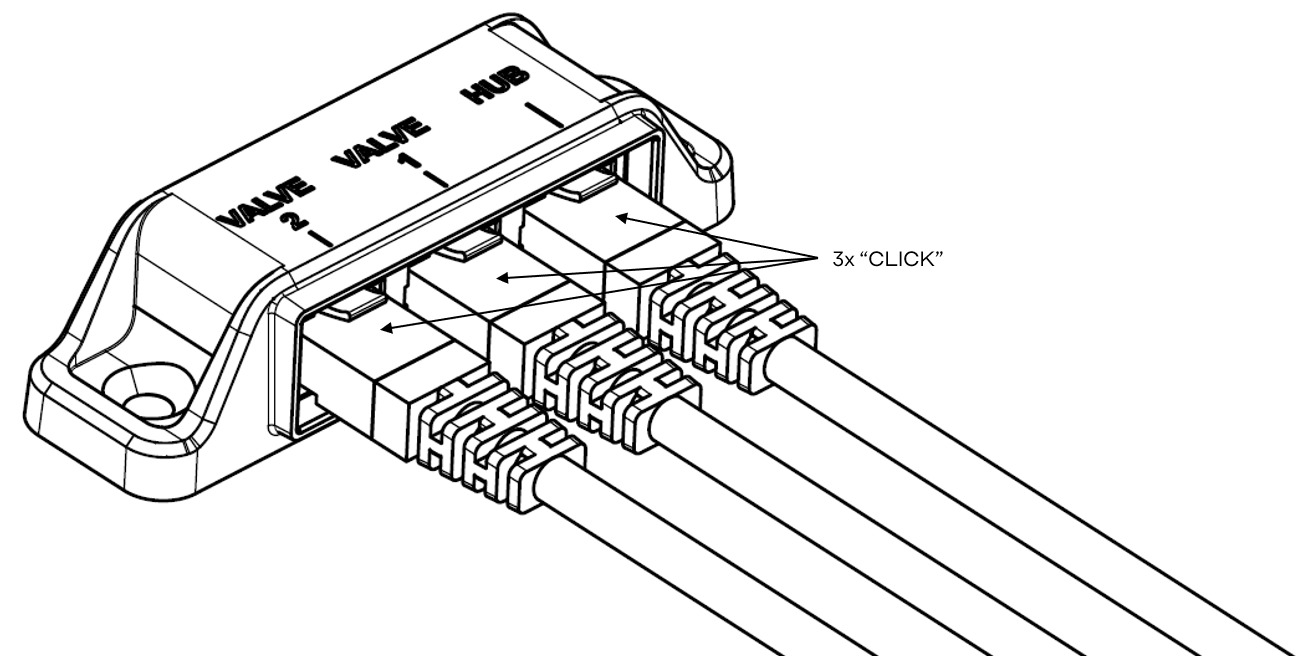

2. Juster kablerne til det korrekte stik

3. Fastgør kablerne med et mærkbart/hørbart "KLIK".

Installation af 230V-magnetventiler (1" til 2")

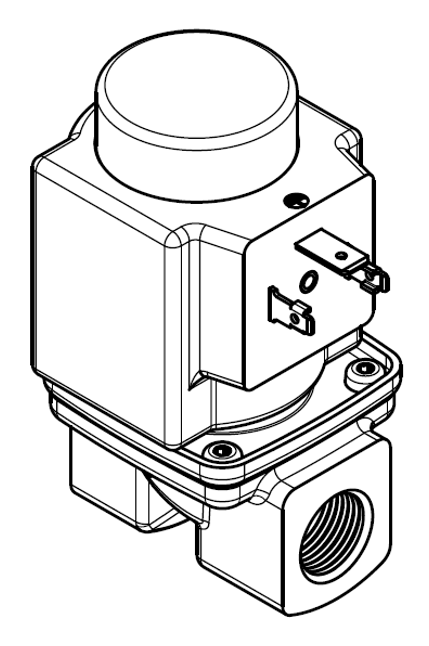

Danfoss-magnetventiler (DN15-DN50) skal bruges til rørdimensioner over 3/4", eller når tre (3) ventiler skal serieforbindes. Magnetventiler med tilpassede dimensioner monteres på vandrør (messing, kobber, rustfrit stål, galvaniseret eller hårdt stål) med en passende tilslutningsmetode. Ventilerne har G1/2" (DN15) til G2 (DN50) ISO-228-gevind (hun) i begge ender.

Ventilerne kan monteres vandret eller lodret. Ventilerne er ensrettet, og vandet skal strømme i den retning, der er angivet med pilen på ventilhuset.

Sørg for, at ventilens armatur peger opad (på eller over vandrørets vandrette linje). Det sikrer, at magnethuset ikke er placeret på det laveste punkt, og at der samler sig vand i det.

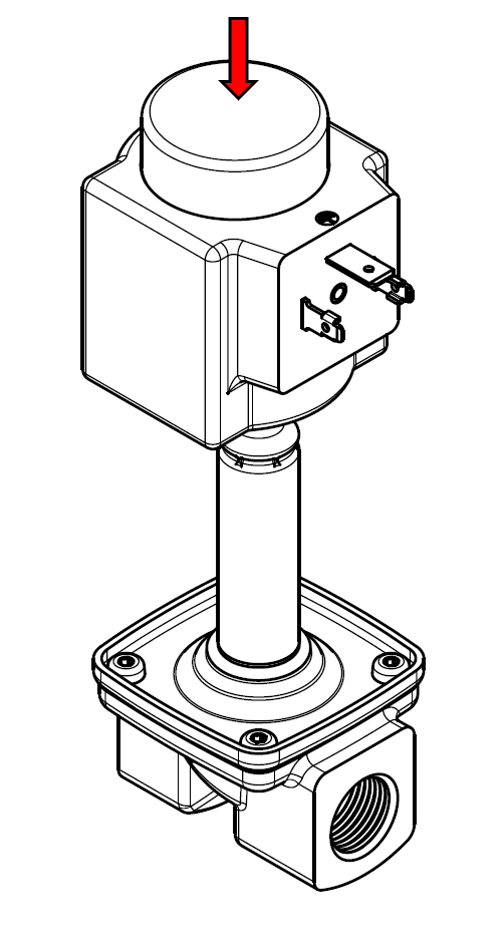

Hvis magnetspolen ikke allerede er fastgjort til ventilens armatur, skal du trykke den ned, indtil du hører et mærkbart "KLIK":

Installation af strømadapter til magnetventiler

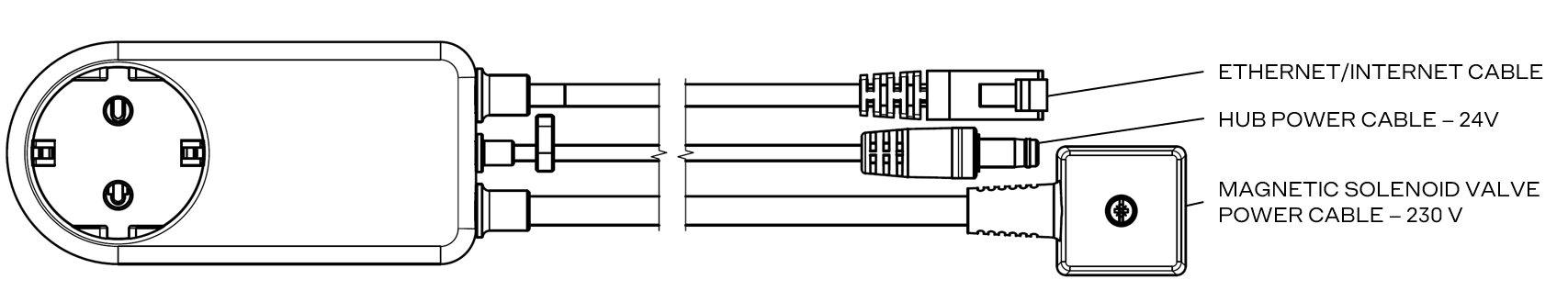

BEMÆRK! Magnetventiler bruger 230 V AC og ikke 24 V DC som kugleventiler. Derfor skal strømadapteren til Linkbox+ og magnetventiler 24V DC / 230V AC bruges i stedet for den adapter, der følger med Linkbox+.

Adapteren kan også bruges til at opgradere ældre Waterguard-systemer til Waterguard+ (fra 1/2" til 2" 230V-magnetventiler).

NB: Når strømadapteren bruges til magnetventiler, er det kun normalt åbne ventiler, der kan bruges.

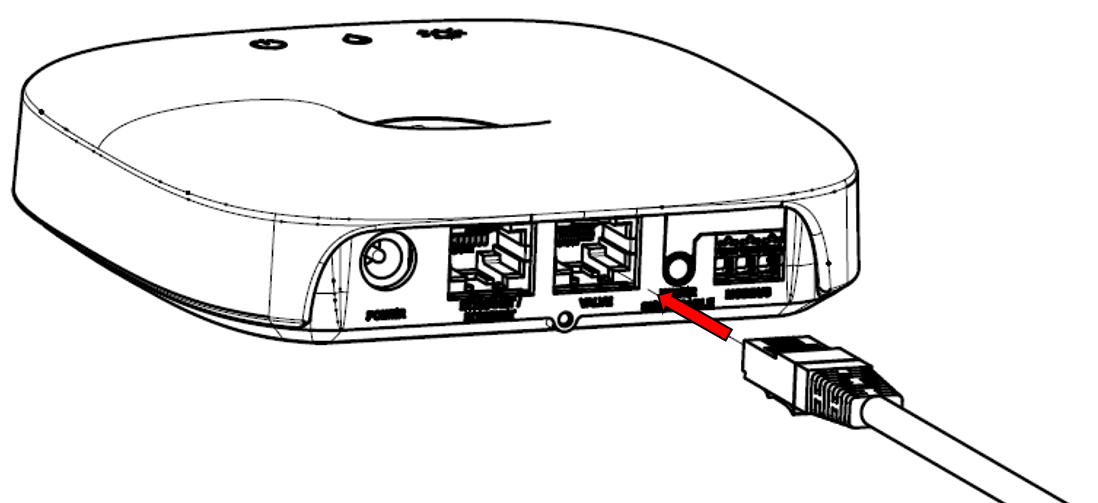

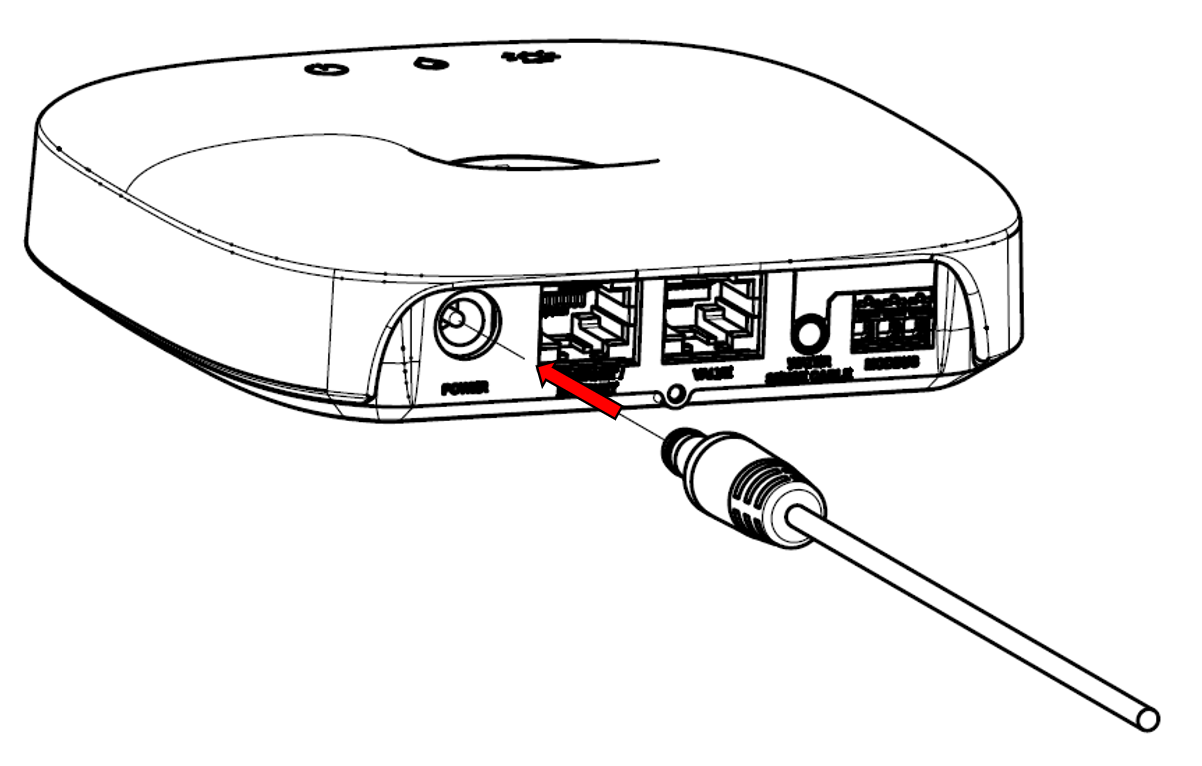

1. Tilslut Cat.6-kabel og 24V-strømkabel til Linkbox+. BEMÆRK! Porten mærket "Valve" skal bruges til Cat.6-kablet.

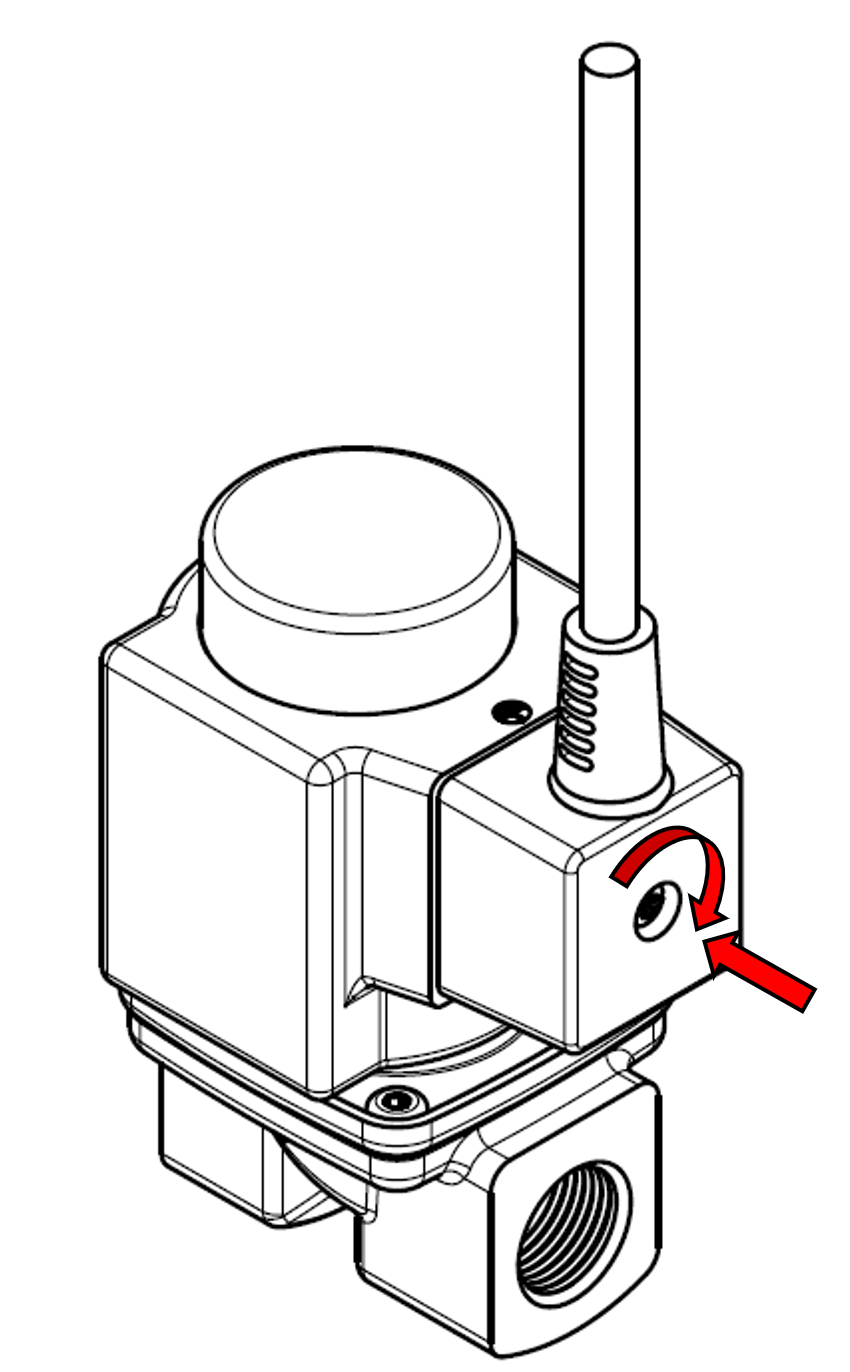

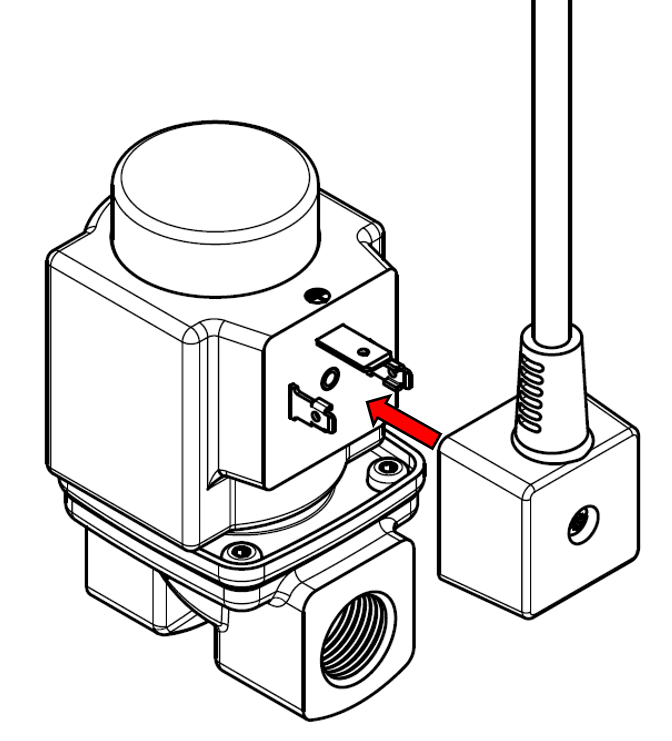

2. Tilslut 230V-strømkablet til ventilens magnethus, og fastgør det med de medfølgende skruer.

3. Sæt strømadapteren i en 230V AC-stikdåse

Installation af split- og forlængerkabel (til styring af 2 eller flere magnetventiler)

Splitkabel tilmagnetventiler - 0,65 m giver mulighed for serieforbindelse af op til tre (3) magnetventiler fra én (1) Linkbox+.

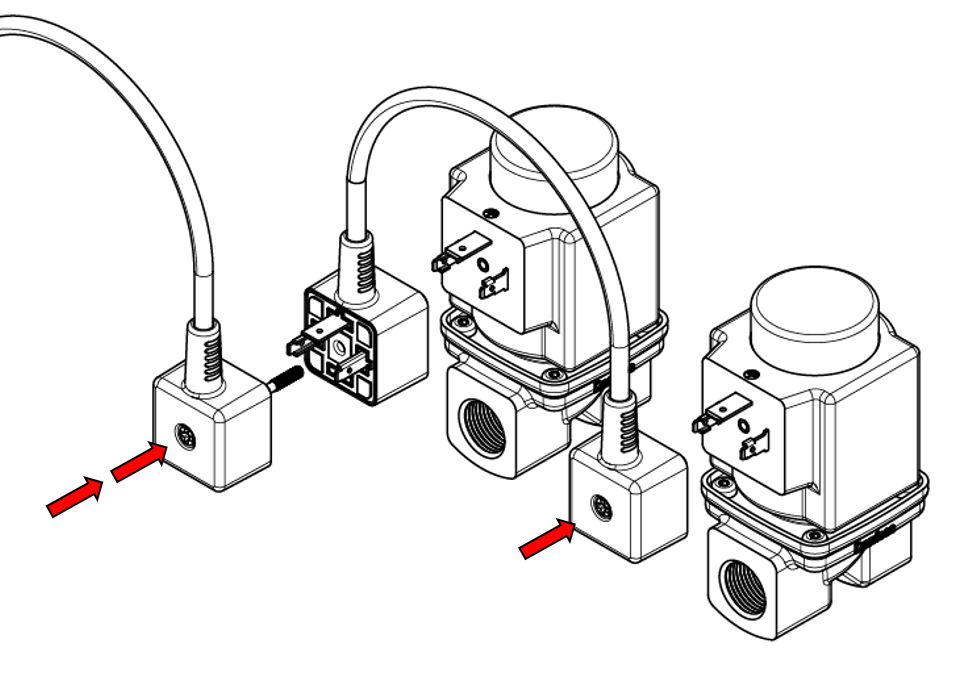

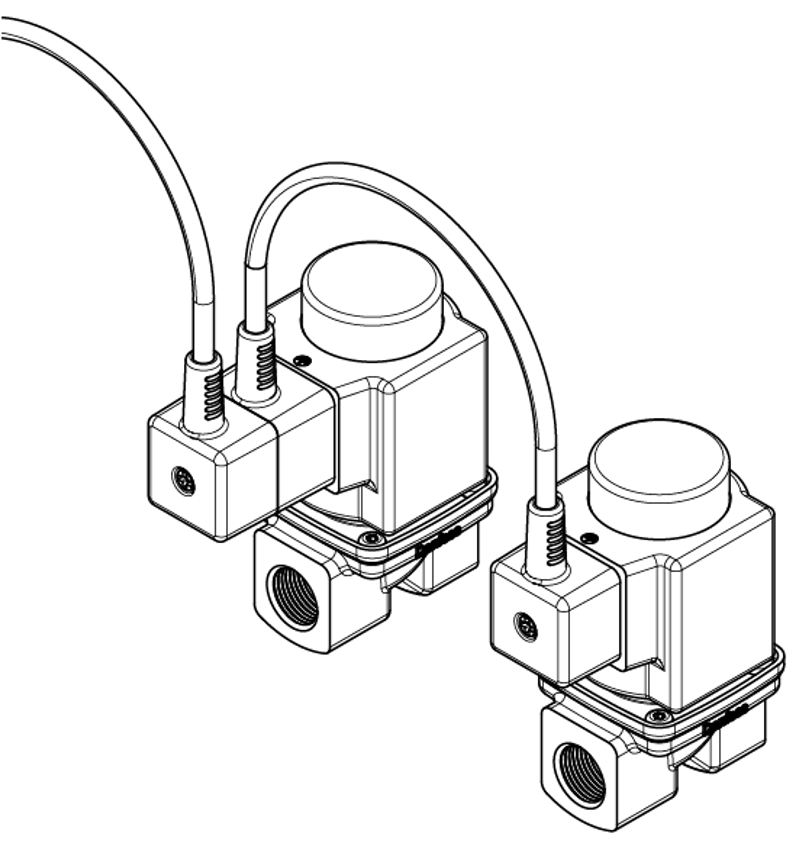

Tilslut split- og forlængerkablet (0,65 m eller 3 m) til begge ventiler (tilslut yderligere i serie, hvis 3 ventiler skal styres parallelt). Tilslut 230V AC-strømkablet (fra strømadapteren til magnetventilen og Linkbox+) til den modsatte ende af stikket (tilsluttet den venstre ventil som vist på illustrationen nedenfor).

Udskift standardskruen på 20 mm i 230V AC-strømkablet med den medfølgende skrue, som er 38 mm lang. Stram derefter skruerne i midten for at fastgøre begge strømkabler.
