FDV - Waterguard+ Wireless Double 1/2 - [Art. no: 72.380.337110 - NRF: 5648931 - NOBB: 60600424]

Artikkelin numero	EAN	NRF	NOBB
72.380.337110	7072380371103	5648931	60600424

Tuotetiedot

Waterguard+ Double 1/2 on edistyksellinen vuotojen suojausjärjestelmä, joka on suunniteltu valvomaan ja sulkemaan automaattisesti vedenjakelu kodeissa, loma-asunnoissa, kerrostaloissa ja liikerakennuksissa, kun havaitaan vesivuotoja, alhaisia lämpötiloja, jotka voivat johtaa jäänmuodostukseen ja putkien puhkeamiseen, sekä korkeaa kosteutta. Sintef on hyväksynyt järjestelmän hyväksyntänumerolla TG20834, ja se täyttää Norjan rakentamismääräykset, mukaan lukien TEK10 ja TEK17. Kaikki järjestelmän sähkökomponentit on testattu ja sertifioitu CE-vaatimusten mukaisesti, ja ne täyttävät REACH- ja RoHS-määräykset.

Järjestelmän yleiskuvaus

Tuotepaketti koostuu keskusyksiköstä Linkbox+ WiFi, kahdesta (2x) 1/2" DN15-venttiilistä ja yhdestä vesivuodot havaitsevasta anturinauhasta sekä asennustarvikkeista.

Laajemman havaitsemisalueen saamiseksi langaton vesianturi WaterSensor+ asennetaan usein tuotepaketin yhteyteen. Katso lisätietoja tästä tuotteesta FDV - WaterSensor+ [Art. nro: 72.380.337306 - NOBB: 5648875] - Waterguardin asiakastuki.

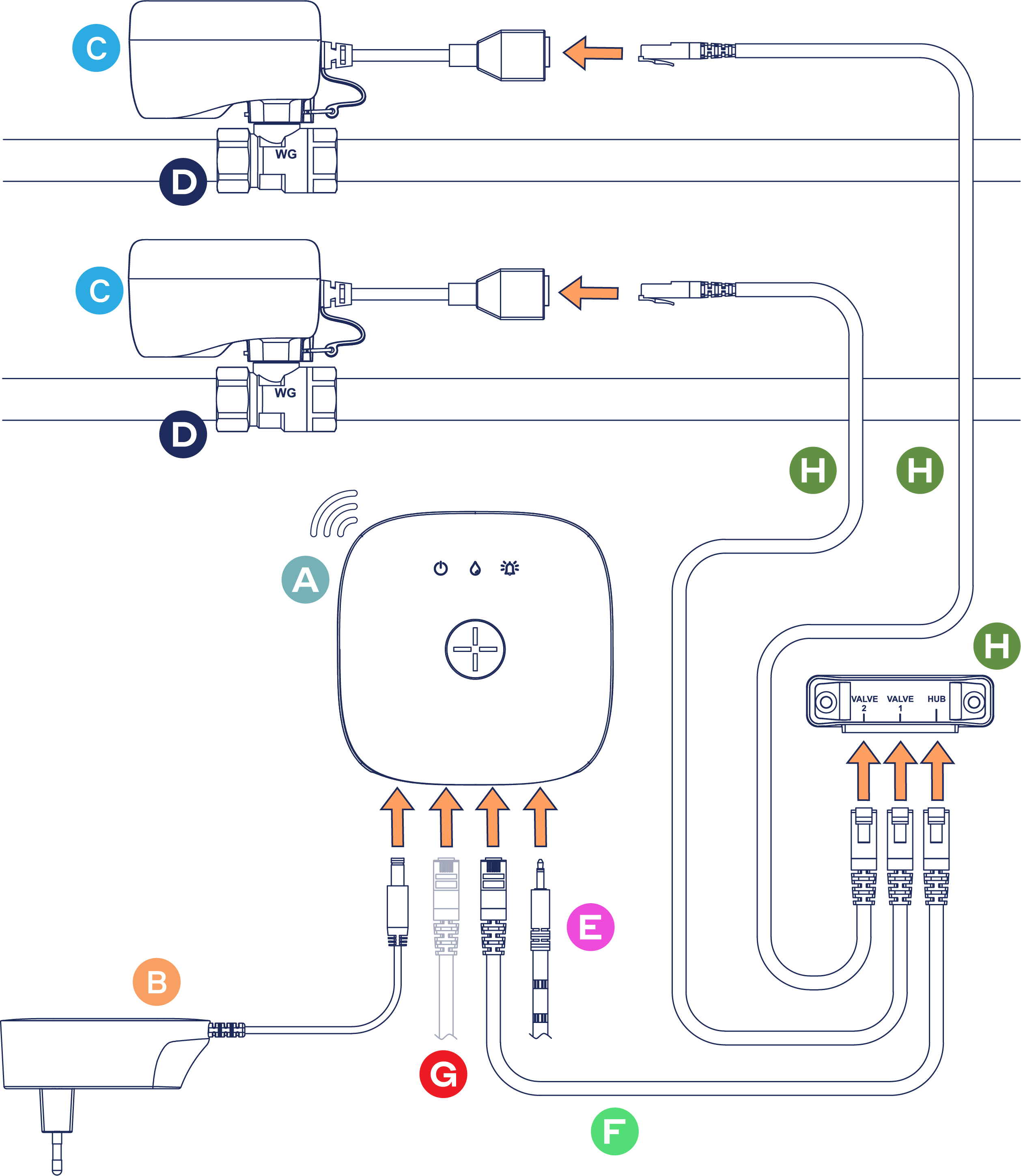

Tuotteet paketissa

Tuotteen nimi	Määrä	Tuotteen kuvaus	Tuotenumero	EAN / GTIN	NOBB
Abra Linkbox+ WiFi(A)	1 kpl.	Keskusyksikkö, joka käsittelee antureiden signaaleja ja ohjaa palloventtiilejä.	72.380.337112	7072380371127	5648933
230V -> 24V 1,0A virtasovitin(B)	1 kpl.	24V DC-virtalähde Linkbox+ WiFi- ja Linkbox+ 4G -laitteille.	72.380.337315	7072380373152	5648925
Waterguard+ Palloventtiili DN15 1/2"(D)	2 kpl.	Vesijohtoon asennettava palloventtiili veden virtauksen säätöä varten.	72.380.337303	7072380373039	5648911
Waterguard+ 1/2" ja 3/4" Venttiilin toimilaite(C)	2 kpl	Toimilaite palloventtiilin käyttämiseen anturipalautteen perusteella.	72.380.337305	7072380373053	5648876
Waterguard+-anturinauha 3,5 mm:n liittimellä(E)	1 kpl.	Langallinen vesianturi, joka havaitsee veden läsnäolon.	72.380.337307	7072380373077	5648877
Cat.6-kaapeli - 2xRJ45 - 0,6 m(F)	1 kpl.	Verkkokaapeli Linkbox+:n ja venttiilitoimilaitteen väliseen yhteyteen.	72.380.337324	7072380373244	5648887
Kahden palloventtiilin kaapelisarja(H)	1 kpl.	Tuotepaketti, jossa on 2x Cat. 6-kaapelit ja 1x RJ45-kaapelin jakaja enintään 2 venttiilin asennukseen.	72.380.337322	7072389373220	5648893

(G) Osoittaa Linkbox+:aan liitetyn verkkokaapelin (ei sisälly tuotepakettiin). Waterguard Cat. 6 -kaapelia (0,6 m tai 2 m) voidaan käyttää, vaihtoehtoisesti tavallista verkkokaapelia Cat. 5 tai uudempi.

Täydellinen yleiskatsaus tuotepaketeista ja Waterguard+-tuotteisiin kuuluvista tuotteista on artikkelissa Waterguard+-tuotepakettien ja tuotenumeroiden yleiskatsaus (https://support.waterguard.no/hc/articles/14813969010845).

Asennusopas

Yksityiskohtaiset ohjeet siitä, miten tuote asennetaan oikein ja turvallisesti, löytyvät Waterguard-tuesta kohdasta Asennus- ja käyttöopas - Waterguard Support (https://support.waterguard.no/hc/categories/13644910475549).

Yleiset ohjeet:

• Waterguard+ soveltuu käytettäväksi kodeissa, loma-asunnoissa, asunnoissa ja liikerakennuksissa sekä lämpimän että kylmän veden syöttöön.
• Järjestelmä on asennettava vain kuivaan ja pakkasvapaaseen ympäristöön.
• Järjestelmän tarkoituksena on havaita vesivuodot ja rajoittaa vahinkojen laajuutta. Vettä vuotaa aina jonkin verran, ennen kuin anturit reagoivat ja veden syöttö katkaistaan.
• Venttiilit on asennettava valtuutetun putkimiehen toimesta asennusohjeiden mukaisesti. Näin varmistetaan järjestelmän moitteeton toiminta ja voimassa oleva vakuutus vesivahingon sattuessa.
• Sähkökatkoksen sattuessa palloventtiilit säilyttävät edellisen asentonsa (auki tai kiinni).
• Putkistossa olevan veden on oltava Euroopan juomavesidirektiivin mukaista.
• Järjestelmää saa käyttää vain hyvässä kunnossa ja tässä käyttöohjeessa olevien asennus- ja käyttöohjeiden mukaisesti.
• Asentajan on aina varmistettava, että palloventtiili on asennettu ennen virran kytkemistä.

Yksityiskohtaiset ratkaisukuvaukset ovat kohdassa Asennusratkaisut (https://support.waterguard.no/hc/categories/13644911508893).

Nykyiseen tuotepakettiin, jossa on yksi venttiiliyksikkö, sovelletaan seuraavia artikkeleita:

Ratkaisun kuvaus	Valittu ratkaisu (RASTITA ASENNUSTYYPPI)
Waterguard+ asennettu päävirtausaukkoon (kylmä vesi). https://support.waterguard.no/hc/articles/4755821964189
Waterguard+ asennettu keittiöön https://support.waterguard.no/hc/articles/4754926847773
Waterguard+ asennettu kylpyhuoneisiin ja WC-tiloihin. https://support.waterguard.no/hc/articles/13626381528733

Käyttöohjeet

Tuotteen tavanomaista käyttöä, mukaan lukien käynnistys, käyttö ja sammutus, koskevia ohjeita on saatavilla Waterguardin verkkosivuston kohdissa 11. Käyttö ja huolto(https://support.waterguard.no/hc/articles/5361731179805) ja 12. Toimintatilat, hälytykset ja signaalit (https://support.waterguard.no/hc/articles/10029552866717).

Tuotteen on tarkoitus kestää rakennuksen koko käyttöiän, kun otetaan huomioon normaali käyttö, huolto ja kuluminen.

Huoltomenettelyt

Waterguard+-järjestelmä vaatii normaalin käytön aikana vain vähän huoltoa, lukuun ottamatta antureiden pitämistä puhtaana (pölystä ja liasta vapaana).

On kuitenkin tärkeää, että järjestelmän toiminta testataan vähintään kaksi kertaa vuodessa, jotta varmistetaan, että järjestelmä toimii tarkoitetulla tavalla. Noudata Waterguard+-asennus- ja käyttöoppaan artikkelin 10. Toimintatesti (https://support.waterguard.no/hc/articles/4629650381597) ohjeita.

Huomaa, että jos järjestelmä on asennettu julkisille tai julkisesti käytettävissä oleville alueille, se on tarkastettava sovellettavien viranomaisvaatimusten mukaisesti. Vaikka puhdistus ei ole toiminnallisuuden kannalta välttämätöntä, se voidaan suorittaa esteettisistä syistä. Puhdista tavallisilla kotitalouspuhdistusaineilla, mutta vältä voimakkaita kemikaaleja, jotka sisältävät öljyä ja alkoholia, sillä ne voivat värjätä muoviosat.

Turvallisuusohjeet

Waterguard+ on suunniteltu turvallisuusnäkökohdat huomioon ottaen, ja se käyttää 24 V DC-virtalähdettä. Pienestä jännitteestä huolimatta pyydämme ottamaan huomioon sähkötuotteiden vaarat ja noudattamaan alla olevia ohjeita.

• Järjestelmä saa asentaa vain kuivaan ja pakkasvapaaseen ympäristöön.
• Venttiiliä ja venttiilin osia ei saa purkaa, kun vesijohdot ovat paineistettuja. Veden syöttö on siksi katkaistava ja tyhjennettävä putkistosta ennen asennusta.
• Näkyvästi vaurioituneet kaapelit tai laitteet on vaihdettava oikosulkujen tai heikentyneen toiminnan estämiseksi.
• Keskusyksikkö ja siihen liittyvät virtasovittimet, kaapelit ja venttiilin toimilaite on tarkoitettu käytettäväksi vain sisätiloissa ja kuivissa tiloissa.
• Liitäntäkohtiin ei saa suihkuttaa suoraan tai epäsuorasti vettä tai muita nesteitä käytön tai puhdistuksen aikana.
• Asentajan on aina varmistettava, että palloventtiili on asennettu ennen virran kytkemistä. Jos virta kytketään, kun venttiiliä ei ole asennettu, venttiilin aukkoon joutuvien vieraiden esineiden aiheuttama sormivamman tai venttiilin vaurioitumisen vaara on suuri.

Vianmääritysopas

Jos venttiili ei sulkeudu/avoudu:

• Tarkista, että Cat.6-kaapeli on kytketty oikein sekä venttiilin toimilaitteessa että Linkbox+:ssa (sininen RJ45-liitin).
• Tarkista, että Linkbox+ on kytketty verkkojännitteeseen.
  HUOM! Linkbox+ 4G:ssä on sisäänrakennettu hätäakku, joka varmistaa, että keskusyksikkö kommunikoi langattomien vesiantureiden kanssa ja voi ilmoittaa vesivuodosta myös sähkökatkoksen sattuessa. Varaparistoa ei kuitenkaan voi käyttää venttiilin (venttiilien) avaamiseen tai sulkemiseen, vaan venttiili pysyy viimeisessä asennossa.

Jos järjestelmä ei mene hälytykseen, kun anturinauha kostuu:

• Tarkista, että anturin kärki on kytketty oikein Linkbox+ -laitteeseen (pistotulppa).
• Tarkista, että anturinauha ei ole vaurioitunut tai rikki.

Jos järjestelmä menee hälytykseen, kun anturinauhaa kostutetaan, mutta vesi pysyy auki, katso kohta "Yksinkertainen venttiilitesti" kohdassa 10. Varmista, että järjestelmä on kunnossa . Toimintatesti (https://support.waterguard.no/hc/articles/4629650381597).

Jos anturinauhan pidentämiseen käytetään liitos- tai jakotukkia ja jotkut anturinauhat eivät laukaise vesihälytystä toimintatestin aikana, tarkista, että nauha on liitetty liitoskohtiin oikein. Vaihda tarvittaessa nauhat sen selvittämiseksi, onko ongelma liitoksessa vai nauhassa.

Jos venttiili ei avaudu toimintatestin jälkeen, anturinauhassa on todennäköisesti edelleen kosteutta. Pyyhi anturiteippi hyvin ja yritä avata venttiili uudelleen.

Varaosat ja tarvikkeet

Varaosat

Katso asiakirjan yläosassa olevasta luettelosta täydellinen yleiskatsaus pakkaukseen sisältyvistä tuotteista. Näitä tuotteita voi tilata yksitellen osoitteesta www.waterguard.no ja Waterguardin jälleenmyyjiltä.

Lisävarusteet

Waterguard+-järjestelmän lisävarusteet, joita voidaan käyttää veden havaitsemisen peittoalueen laajentamiseen tai useiden venttiilien kytkemiseen, löytyvät Waterguard+-tuotepakettien yleiskatsauksesta ja artikkelinumeroista (https://support.waterguard.no/hc/no/articles/14813969010845-Oversikt-over-Waterguard-produktpakker-og-artikkelnumre).

Lainsäädännölliset ja viranomaisvaatimukset

Yleiset vaatimukset

Järjestelmän tarkoituksena on havaita vesivuodot ja rajoittaa vahinkojen laajuutta. Vettä vuotaa aina jonkin verran ennen kuin anturit reagoivat ja veden syöttö katkaistaan.

Vaatimustenmukaisuusvakuutus CE-merkintä ja myynti EU:ssa/ETA:ssa.

Linkbox+ 4G / WiFi -laitteen vaatimustenmukaisuusvakuutus

https://erp.felltech.no/document/share/67/ee3187f0-93c1-433e-a6dd-6cf39b9e65d1

Vaatimustenmukaisuusvakuutus Linkbox+ 4G / WiFi -verkkolaitteen virtalähteelle.

https://erp.felltech.no/document/share/68/fd898c5a-7d15-4211-8709-4ba61cea8370

Vaatimustenmukaisuusvakuutus venttiilitoimilaitteelle palloventtiileille

https://erp.felltech.no/document/share/69/5ae05ef1-52ff-4b3b-b39d-f04b5fdf9572

Muut:

Waterguard-palloventtiilit on testattu siten, että ne täyttävät luotettavaa toimintaa ja käyttöikää koskevat vaatimukset sekä hygieeniset ominaisuudet turvallista käyttöä varten kosketuksissa juomaveden kanssa.

Venttiileillä on Norjan viranomaisten vaatimat KTW- ja W270-sertifikaatit ja todistukset UBA System 1+ -määräysten mukaisesti.

Tyyppihyväksyntä

Waterguard+ on Sintefin tyyppihyväksymä ja rekisteröity TG 20834 Waterguard+ -vuototulpat (https://www.sintefcertification.no/Product/Download/11188). Järjestelmä on testattu yhdessä vuotojen havaitsemiseen tarkoitettujen antureiden ja veden sulkemiseen tarkoitettujen venttiilien kanssa, ja sen on todettu täyttävän toiminnalle, käyttöiälle ja hygieenisille ominaisuuksille asetetut vaatimukset.

Yhteystiedot

Jakelija

Toimittaja: Waterguard Intl. AS
Organisaation nro: 812 750 062 ALV
Postiosoite: Bragernes Torg 2A, 3017 Drammen, Norja.
Puhelin: +47 23 11 56 60
Sähköposti: post@waterguard.no
Internet-osoite: www.waterguard.no

Asiakastuki

Katso Waterguardin asiakastuki (https://support.waterguard.no) tai ota yhteyttä puhelimitse numeroon +47 23 11 56 60.

Takuu ja takuu

Waterguard+ ja sen lisävarusteet eivät sisällä materiaalivirheitä, ja ne on suunniteltu sen maan kuluttajansuojalakien ja -määräysten mukaisesti, jossa tuote on ostettu. Kaikilla asianmukaisesti asennetuilla Waterguard+-järjestelmillä on 5 vuoden rajoitettu takuu.

Waterguard ei vastaa vioista, jotka eivät vaikuta tuotteen keskeiseen toimintaan tai jotka johtuvat käyttäjän virheestä, onnettomuuksista, ylijännitteestä, toimittajan tai meidän ohjeiden/tuoteselosteen vastaisesta käytöstä tai huollon puutteesta. Ostajan oikeus virheisiin raukeaa myös, jos joku muu kuin toimittaja muuttaa tai korjaa tuotetta ilman toimittajan etukäteen antamaa kirjallista suostumusta. Waterguard on takuun perusteella vastuussa vain, jos ostaja esittää reklamaation takuuaikana ja reklamaatioajan kuluessa.

Yksityiskohtaiset takuuehdot löytyvät Waterguardin tuotetakuusta (https://erp.felltech.no/document/share/42/f5f01eb5-9724-4507-a866-dfb2a972af30).

Jos Waterguard+-järjestelmän komponentteja on korjattava takuuaikana, ota yhteyttä Waterguardin asiakastukeen.

Laajennettu takuu, kun Linkbox+ rekisteröidään Abraan.

Rekisteröimällä Linkbox+:n Abraan Abralife-sovelluksen kautta saat asiakkaana tuotteelle 10 vuoden laajennetun takuun. Takuu alkaa ostohetkestä tai järjestelmän haltuunottoajankohdasta, jos se toimitetaan uudisrakentamiseen.

Voit rekisteröidä Linkbox+:n skannaamalla Linkbox+:n etupuolella olevan QR-koodin ja seuraamalla linkkiä. Tämä vie sinut suoraan Abralife-sovelluksen lataamiseen ja asentamiseen sekä Linkbox+:n käyttöönottoon, rekisteröintiin ja konfigurointiin Abra-älykodissasi.
