FDV - Waterguard+ langaton yksi/ kaksi/ kolminkertainen 1/2 - 2 magneettiventtiili PRO - paketti

Tuotetiedot

Waterguard+ PRO, joka on asennettu yhdellä, kahdella tai kolmella magneettiventtiilillä koossa 1/2" (DN15) - 2" (DN50), on edistyksellinen vuotojen suojausjärjestelmä, joka on suunniteltu tarkkailemaan ja sulkemaan automaattisesti vedenjakelu kodeissa, loma-asunnoissa, kerrostaloissa ja liikerakennuksissa, kun havaitaan vesivuotoja, alhaisia lämpötiloja, jotka voivat johtaa jäänmuodostukseen ja putkien rikkoutumiseen, sekä korkeaa ilmankosteutta*.

Magneettiventtiileitä käytetään palloventtiilien vaihtoehtona, jos asennuksessa vaaditaan seuraavaa

• venttiilejä, joiden koko on 1" (DN25) tai suurempi
• Jopa 3 venttiiliä ohjataan rinnakkain

Sintef on hyväksynyt järjestelmän hyväksyntänumerolla TG20834, ja se täyttää Norjan rakennusmääräykset, mukaan lukien TEK10 ja TEK17. Kaikki järjestelmän sähkökomponentit on testattu ja sertifioitu CE-vaatimusten mukaisesti, ja ne täyttävät REACH- ja RoHS-määräykset.

*Lämpötilan ja ilmankosteuden mittaaminen edellyttää langattoman vesianturin WaterSensor+ liittämistä, joka voidaan ostaa lisävarusteena.

Järjestelmän yleiskuvaus

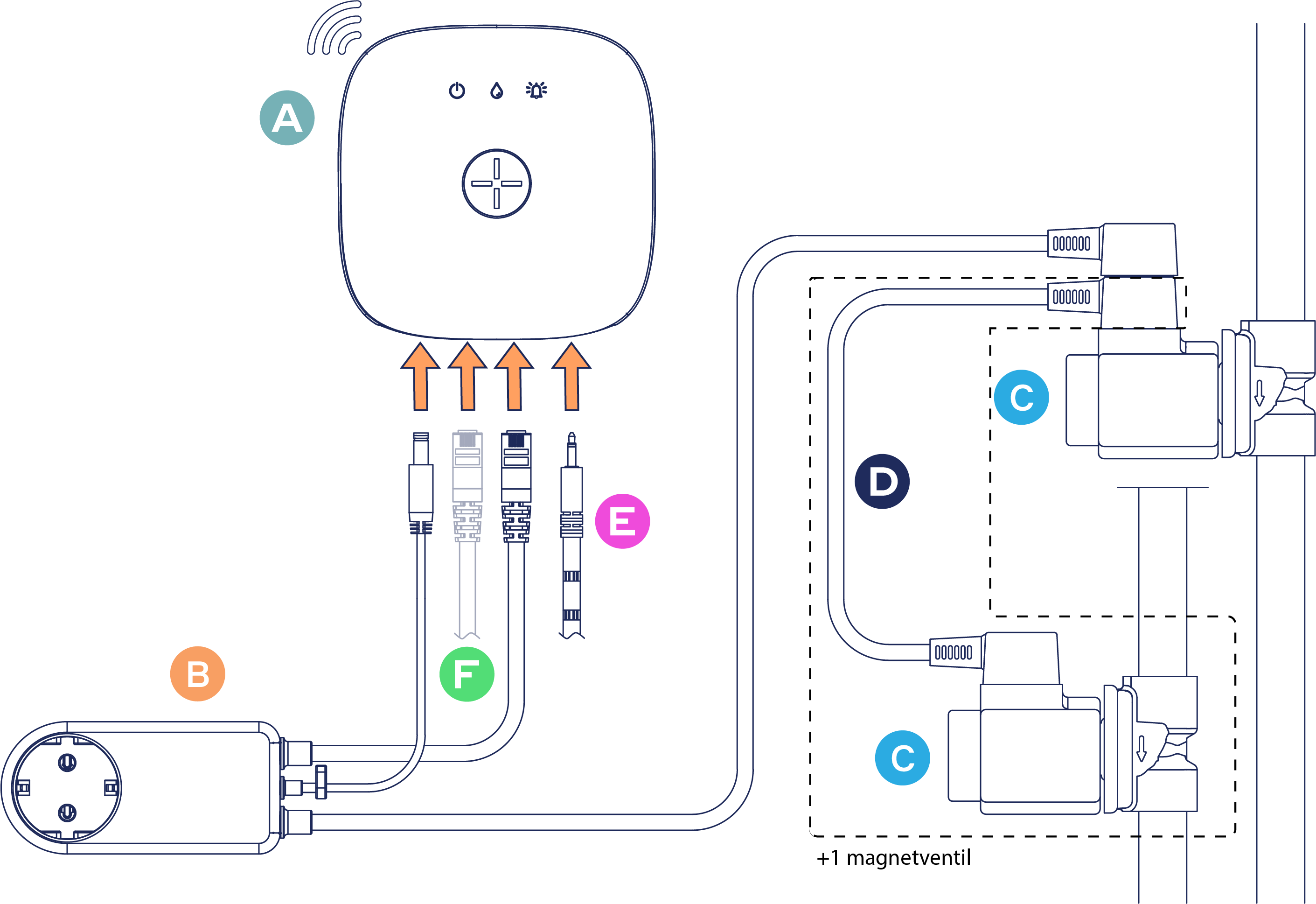

Alla olevassa kuvassa on esitetty tyypillinen tuoteyhdistelmä järjestelmässä, joka koostuu keskusyksiköstä Linkbox+ 4G, yhdestä tai kolmesta magneettiventtiilistä koossa 1/2" - 2", yhdestä vesivuodot havaitsevasta anturinauhasta sekä tämän asentamiseen tarvittavista lisävarusteista.

Katkoviivalla rajattu alue tarkoittaa kahden tai useamman venttiilin asennusta, kun ne on kytketty rinnakkain.

Laajemman tunnistusalueen saamiseksi langaton vesianturi WaterSensor+ asennetaan usein yhdessä näiden tuotteiden kanssa. Katso lisätietoja tästä tuotteesta FDV - WaterSensor+ [Art. nro: 72.380.337306 - NOBB: 5648875] - Waterguardin asiakastuki.

Tuotteet, jotka asennetaan tyypillisesti yhdessä

Tuotteen nimi	Määrä	Tuotteen kuvaus	Tuotenumero	EAN / GTIN	NOBB
Abra Linkbox+ 4G(A)	1 kpl.	Keskusyksikkö, joka käsittelee antureiden signaaleja ja ohjaa palloventtiilejä.	72.380.337113	7072380371134	5648934
Virtasovitin Linkbox+:lle ja magneettiventtiileille (24V DC / 230V AC)(B)	1 kpl.	230V AC -virtalähde magneettiventtiilille yhdistettynä 24V DC -virtalähteeseen Linkbox+:lle.	72.380.337325	7072380373251	5648888
Danfossin magneettiventtiili EV 220B, 1/2" (C)	1-3 kpl (yhteensä)	Magneettiventtiili veden syötön avaamiseen ja sulkemiseen.	N/A		5640101
Danfossin magneettiventtiili EV 220B 3/4"(C)					5640036
Danfossin magneettiventtiili EV 220B, 1" (C)					5640537
Danfossin magneettiventtiili EV 220B, 1 1/4" (C)					5640538
Danfossin magneettiventtiili EV 220B, 1 1/2" (C)					5640539
Danfoss-magneettiventtiili EV 220B, 2" (C)					5640541
Magneettiventtiilin jaettu kaapeli - 0,65 m(D)	1 kpl jokaista ensimmäistä asennettua magneettiventtiiliä kohti.	0,65 m:n jaettu kaapeli, jonka avulla voidaan kytkeä yksi (1) tai kaksi (2) lisämagneettiventtiiliä sarjaan Linkbox+:n virtasovittimeen ja magneettiventtiileihin 24V DC / 230V AC.	72.380.337340	7072380373404	5648199
Magneettiventtiilin jatkokaapeli - 3 m(D)	1 kpl.	3 m:n pituinen jatkokaapeli, jonka avulla on mahdollista lisätä etäisyyttä Linkbox+:n ja 24V DC / 230V AC -magneettiventtiilien virtasovittimen ja venttiilin välillä.	72.380.337323	7072380373237	5648246
Waterguard+-anturinauha 3,5 mm:n liittimellä(E)	1 kpl.	Langallinen vesianturi, joka havaitsee veden läsnäolon.	72.380.337307	7072380373077	5648877

(F) Osoittaa Linkbox+:aan liitetyn verkkokaapelin (ei sisälly tuotepakkaukseen). Waterguard Cat. 6 -kaapelia (0,6 m tai 2 m) voidaan käyttää, vaihtoehtoisesti tavallista verkkokaapelia Cat. 5 tai uudempi.

Täydellinen yleiskatsaus tuotepaketeista ja Waterguard+-tuotteisiin kuuluvista tuotteista on artikkelissa Waterguard+-tuotepakettien ja tuotenumeroiden yleiskatsaus (https://support.waterguard.no/hc/articles/14813969010845).

Asennusopas

Yksityiskohtaiset ohjeet siitä, miten tuote asennetaan oikein ja turvallisesti, ovat saatavilla Waterguard-tuesta kohdasta Asennus- ja käyttöohjeet - Waterguard Support (https://support.waterguard.no/hc/categories/13644910475549).

Yleiset ohjeet:

• Waterguard+ soveltuu käytettäväksi kodeissa, loma-asunnoissa, huoneistoissa ja liikerakennuksissa sekä lämpimän että kylmän veden syöttöön.
• Järjestelmä on asennettava vain kuivaan ja pakkasvapaaseen ympäristöön.
• Järjestelmän tarkoituksena on havaita vesivuodot ja rajoittaa vahinkojen laajuutta. Vettä vuotaa aina jonkin verran, ennen kuin anturit reagoivat ja veden syöttö katkaistaan.
• Venttiilit on asennettava valtuutetun putkimiehen toimesta asennusohjeiden mukaisesti. Näin varmistetaan järjestelmän moitteeton toiminta ja voimassa oleva vakuutus vesivahingon sattuessa.
• Sähkökatkoksen sattuessa palloventtiilit säilyttävät edellisen asentonsa (auki tai kiinni).
• Putkistossa olevan veden on oltava Euroopan juomavesidirektiivin mukaista.
• Järjestelmää saa käyttää vain hyvässä kunnossa ja tässä käyttöohjeessa olevien asennus- ja käyttöohjeiden mukaisesti.
• Asentajan on aina varmistettava, että palloventtiili on asennettu ennen virran kytkemistä.

Yksityiskohtaiset ratkaisukuvaukset ovat kohdassa Asennusratkaisut (https://support.waterguard.no/hc/categories/13644911508893).

Nykyiseen tuotepakettiin, jossa on yksi venttiiliyksikkö, sovelletaan seuraavia artikkeleita:

Ratkaisun kuvaus	Valittu ratkaisu (ASENNUSTYYPIN RASTI)
Waterguard+-kuiluratkaisu (kerrostalot ja suuremmat rakennukset) https://support.waterguard.no/hc/articles/5118874920605

Käyttöohjeet

Tuotteen tavanomaista käyttöä, mukaan lukien käynnistys, käyttö ja sammutus, koskevia ohjeita on saatavilla Waterguardin verkkosivuston kohdissa 11. Käyttö ja huolto(https://support.waterguard.no/hc/articles/5361731179805) ja 12. Toimintatilat, hälytykset ja signaalit (https://support.waterguard.no/hc/articles/10029552866717).

Tuotteen on tarkoitus kestää rakennuksen koko käyttöiän, kun otetaan huomioon normaali käyttö, huolto ja kuluminen.

Huoltomenettelyt

Waterguard+-järjestelmä vaatii normaalin käytön aikana vain vähän huoltoa, lukuun ottamatta antureiden pitämistä puhtaana (pölystä ja liasta vapaana).

On kuitenkin tärkeää, että järjestelmän toiminta testataan vähintään kaksi kertaa vuodessa, jotta varmistetaan, että järjestelmä toimii tarkoitetulla tavalla. Noudata Waterguard+-asennus- ja käyttöoppaan artikkelin 10. Toimintatesti (https://support.waterguard.no/hc/articles/4629650381597) ohjeita.

Huomaa, että jos järjestelmä on asennettu julkisille tai julkisesti käytettävissä oleville alueille, se on tarkastettava sovellettavien viranomaisvaatimusten mukaisesti. Vaikka puhdistus ei ole toiminnallisuuden kannalta välttämätöntä, se voidaan suorittaa esteettisistä syistä. Puhdista tavallisilla kotitalouspuhdistusaineilla, mutta vältä voimakkaita kemikaaleja, jotka sisältävät öljyä ja alkoholia, sillä ne voivat värjätä muoviosat.

Turvallisuusohjeet

Waterguard+ on suunniteltu turvallisuusnäkökohdat huomioon ottaen, ja se käyttää 24 V DC-virtalähdettä. Pienestä jännitteestä huolimatta pyydämme ottamaan huomioon sähkötuotteiden vaarat ja noudattamaan alla olevia ohjeita.

• Järjestelmä saa asentaa vain kuivaan ja pakkasvapaaseen ympäristöön.
• Venttiiliä ja venttiilin osia ei saa purkaa, kun vesijohdot ovat paineistettuja. Veden syöttö on siksi katkaistava ja tyhjennettävä putkistosta ennen asennusta.
• Näkyvästi vaurioituneet kaapelit tai laitteet on vaihdettava oikosulkujen tai heikentyneen toiminnan estämiseksi.
• Keskusyksikkö ja siihen liittyvät virtasovittimet, kaapelit ja venttiilin toimilaite on tarkoitettu käytettäväksi vain sisätiloissa ja kuivissa tiloissa.
• Liitäntäkohtiin ei saa suihkuttaa suoraan tai epäsuorasti vettä tai muita nesteitä käytön tai puhdistuksen aikana.
• Asentajan on aina varmistettava, että palloventtiili on asennettu ennen virran kytkemistä. Jos virta kytketään, kun venttiiliä ei ole asennettu, venttiilin aukkoon joutuvien vieraiden esineiden aiheuttama sormivamman tai venttiilin vaurioitumisen vaara on suuri.

Vianmääritysopas

Jos venttiili ei sulkeudu/avoudu:

• Tarkista, että Cat.6-kaapeli on kytketty oikein sekä venttiilin toimilaitteessa että Linkbox+:ssa (sininen RJ45-liitin).
• Tarkista, että Linkbox+ on kytketty verkkojännitteeseen.



Jos järjestelmä ei mene hälytykseen, kun anturinauhaa kostutetaan:

• Tarkista, että anturinauha on kytketty oikein Linkbox+:aan (pistorasiapistoke).
• Tarkista, että anturinauha ei ole vaurioitunut tai rikki.

Jos järjestelmä menee hälytykseen, kun anturinauhaa kostutetaan, mutta vesi pysyy auki, katso kohta "Yksinkertainen venttiilitesti" kohdassa 10. Jos järjestelmä ei toimi, katso kohta "Yksinkertainen venttiilitesti" . Toimintatesti (https://support.waterguard.no/hc/articles/4629650381597).

Jos anturinauhan pidentämiseen käytetään liitos- tai jakotukkia ja jotkut anturinauhat eivät laukaise vesihälytystä toimintatestin aikana, tarkista, että nauha on liitetty liitoskohtiin oikein. Vaihda tarvittaessa nauhat sen selvittämiseksi, onko ongelma liitoksessa vai nauhassa.

Jos venttiili ei avaudu toimintatestin jälkeen, anturinauhassa on todennäköisesti edelleen kosteutta. Pyyhi anturiteippi hyvin ja yritä avata venttiili uudelleen.

Varaosat ja tarvikkeet

Varaosat

Katso asiakirjan yläosassa olevasta luettelosta täydellinen yleiskatsaus pakkaukseen sisältyvistä tuotteista. Näitä tuotteita voi tilata yksitellen osoitteesta www.waterguard.no ja Waterguardin jälleenmyyjiltä.

Lisävarusteet

Waterguard+-järjestelmän lisävarusteet, joita voidaan käyttää veden havaitsemisen peittoalueen laajentamiseen tai useiden venttiilien liittämiseen, löytyvät kohdasta Waterguard+-tuotepakettien yleiskatsaus ja artikkelinumerot (https://support.waterguard.no/hc/no/articles/14813969010845-Oversikt-over-Waterguard-produktpakker-og-artikkelnumre).

Lainsäädännölliset ja viranomaisvaatimukset

Yleiset vaatimukset

Järjestelmän tarkoituksena on havaita vesivuodot ja rajoittaa vahinkojen laajuutta. Vettä vuotaa aina jonkin verran ennen kuin anturit reagoivat ja veden syöttö katkaistaan.

Vaatimustenmukaisuusvakuutus CE-merkintä ja myynti EU:ssa/ETA:ssa.

Linkbox+ 4G / WiFi -laitteen vaatimustenmukaisuusvakuutus

https://erp.felltech.no/document/share/67/ee3187f0-93c1-433e-a6dd-6cf39b9e65d1

Vaatimustenmukaisuusvakuutus yhdistetylle virtasovittimelle magneettiventtiiliä ja Linkbox+ varten.

https://erp.felltech.no/document/share/68/fd898c5a-7d15-4211-8709-4ba61cea8370

Katso linkki Danfossin magneettiventtiilien tietolehtisiin artikkelissa Danfoss valves - Overview and data sheets. Tietolehtien kohdassa 6.1 viitataan asiaankuuluviin standardeihin.

https://support.waterguard.no/hc/no/articles/4688629440797-Danfoss-ventiler-Oversikt-og-datablader

Muut:

Waterguard-palloventtiilit on testattu täyttämään luotettavaa toimintaa ja käyttöikää koskevat vaatimukset sekä hygieeniset ominaisuudet turvallista käyttöä varten kosketuksissa juomaveden kanssa.

Venttiileillä on Norjan viranomaisten vaatimat KTW- ja W270-sertifikaatit ja todistukset UBA System 1+ -määräysten mukaisesti.

Tyyppihyväksyntä

Waterguard+ on Sintefin tyyppihyväksymä ja rekisteröity TG 20834 Waterguard+ -vuototulpat (https://www.sintefcertification.no/Product/Download/11188). Järjestelmä on testattu yhdessä vuotojen havaitsemiseen tarkoitettujen antureiden ja veden sulkemiseen tarkoitettujen venttiilien kanssa, ja sen on todettu täyttävän toiminnalle, käyttöiälle ja hygieenisille ominaisuuksille asetetut vaatimukset.

Yhteystiedot

Jakelija

Toimittaja: Waterguard Intl. AS
Organisaation nro: 812 750 062 ALV
Postiosoite: Bragernes Torg 2A, 3017 Drammen, Norja.
Puhelin: +47 23 11 56 60
Sähköposti: post@waterguard.no
Internet-osoite: www.waterguard.no

Asiakastuki

Katso Waterguardin asiakastuki (https://support.waterguard.no) tai ota yhteyttä puhelimitse numeroon +47 23 11 56 60.

Takuu ja takuu

Waterguard+ ja sen lisävarusteet eivät sisällä materiaalivirheitä, ja ne on suunniteltu sen maan kuluttajansuojalakien ja -määräysten mukaisesti, jossa tuote on ostettu. Kaikilla asianmukaisesti asennetuilla Waterguard+-järjestelmillä on 5 vuoden rajoitettu takuu.

Waterguard ei vastaa vioista, jotka eivät vaikuta tuotteen keskeiseen toimintaan tai jotka johtuvat käyttäjän virheestä, onnettomuuksista, ylijännitteestä, toimittajan tai meidän ohjeiden/tuoteselosteen vastaisesta käytöstä tai huollon puutteesta. Ostajan oikeus virheisiin raukeaa myös, jos joku muu kuin toimittaja muuttaa tai korjaa tuotetta ilman toimittajan etukäteen antamaa kirjallista suostumusta. Waterguard on takuun perusteella vastuussa vain, jos ostaja tekee reklamaation takuuaikana ja reklamaatioajan kuluessa.

Yksityiskohtaiset takuuehdot löytyvät Waterguardin tuotetakuusta (https://erp.felltech.no/document/share/42/f5f01eb5-9724-4507-a866-dfb2a972af30).

Jos Waterguard+-järjestelmän komponentteja on korjattava takuuaikana, ota yhteyttä Waterguardin asiakastukeen.

Laajennettu takuu, kun Linkbox+ rekisteröidään Abraan.

Rekisteröimällä Linkbox+:n Abraan Abralife-sovelluksen kautta saat asiakkaana tuotteelle 10 vuoden laajennetun takuun. Takuu alkaa ostohetkestä tai järjestelmän haltuunottoajankohdasta, jos se toimitetaan uudisrakentamiseen.

Voit rekisteröidä Linkbox+:n skannaamalla Linkbox+:n etupuolella olevan QR-koodin ja seuraamalla linkkiä. Tämä vie sinut suoraan Abralife-sovelluksen lataamiseen ja asentamiseen sekä Linkbox+:n käyttöönottoon, rekisteröintiin ja konfigurointiin Abra-älykodissasi.
