Linkbox+:n sijainti

Linkbox+ asennetaan sopivaan paikkaan, yleensä venttiilin lähelle. Linkbox+:n ja venttiilin yhdistämiseen tarkoitettu mukana toimitettu kat.6-kaapeli on 0,6 metriä pitkä, mutta se voidaan korvata tavallisella kat.6-kaapelilla (enintään 100 metriä), jos Linkbox+ halutaan sijoittaa kauemmaksi venttiilistä.

Suosittelemme, että Linkbox+:aa ei asenneta jakelukaappien tai muiden metallikaappien sisälle, koska se voi häiritä WIFI/4G-signaaleja ja johtaa internet-yhteyden puuttumiseen.

Linkbox+:n asennus vakiokannattimella

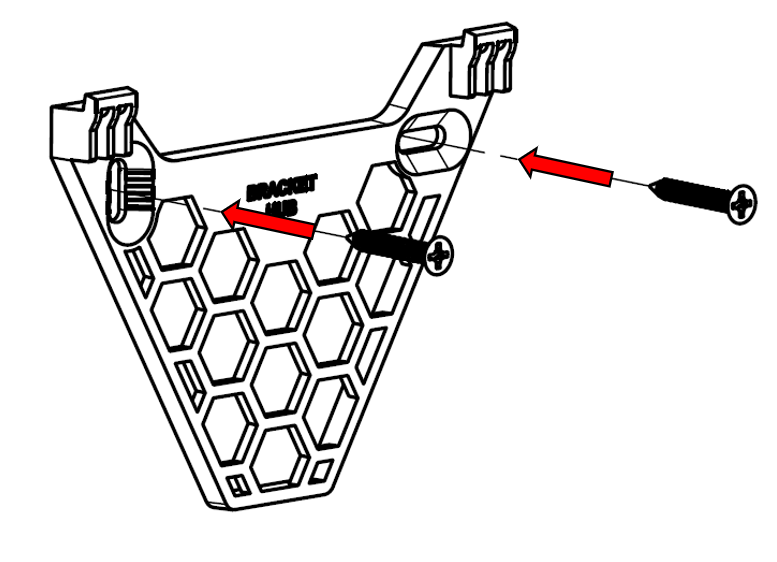

Kiinnitä Linkbox+:n kiinnike seinään mukana toimitetuilla ruuveilla. Jos käytät muita ruuveja, varmista, että ruuvin päät eivät ulotu kiinnikkeen kiinnityskohdista, sillä tämä voi estää Linkbox+:n kiinnittymisen kunnolla kiinnikkeeseen.

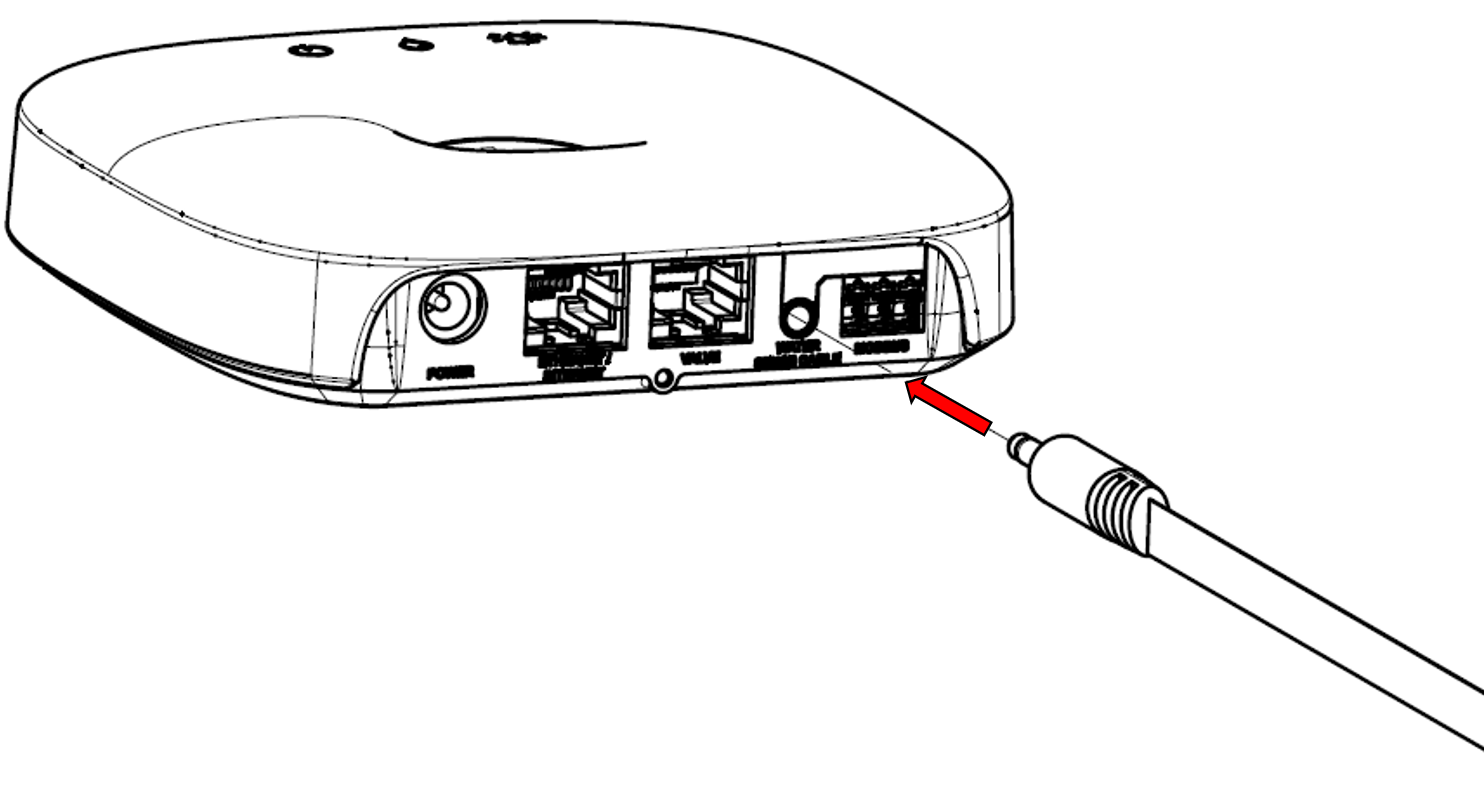

Kaapeleiden liittäminen

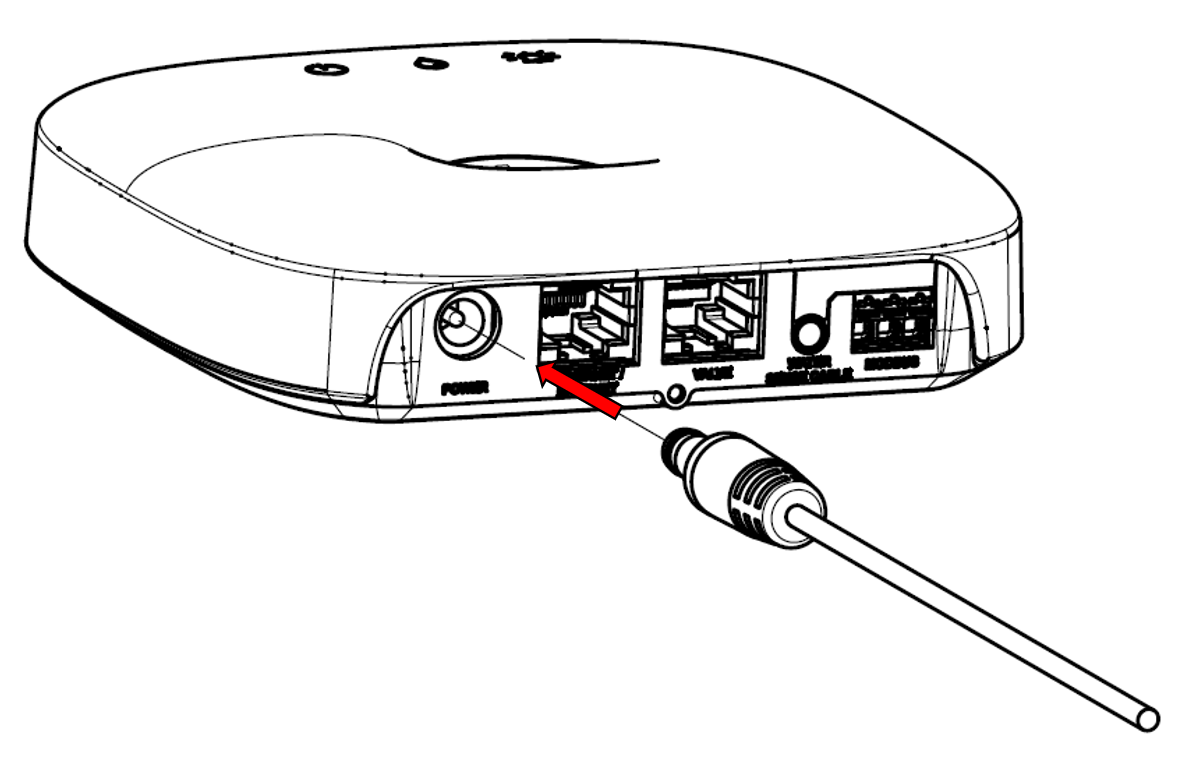

- 24V DC-virtajohto
- Venttiilikaapeli (Cat.6)
- Anturinauha (valinnainen)
- Ethernet/Internet-kaapeli(valinnainen)

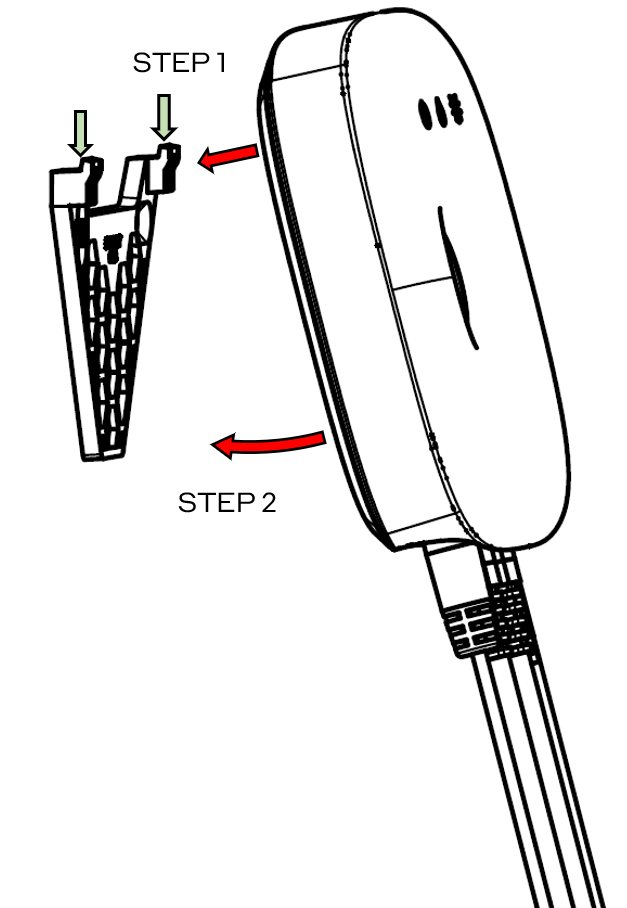

Linkbox+ kiinnitetään vinosti kiinnikkeeseen yläreunan kahden kiinnityspisteen kautta (vaihe 1) ja työnnetään alaspäin kohti kiinnikettä (vaihe 2).

Linkbox+:n kiinnittäminen turvakannattimella (lanseerataan vuonna 2024).

Linkbox+:n turvakannatin on lisätuote ja vaihtoehto Linkbox+:n mukana toimitettavalle vakiokannattimelle. Turvakannatin estää kaapeleiden tahallisen ja tahattoman irrottamisen. Kiinnike on tilattavissa ila. 2023.

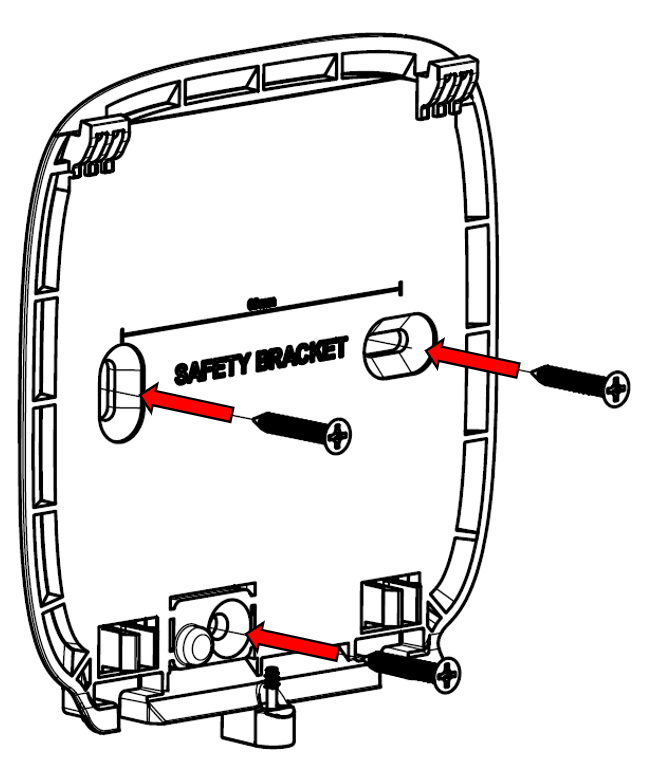

Kiinnitä turvakannatin seinään mukana toimitetuilla ruuveilla. Jos käytät muita ruuveja, varmista, että ruuvin päät eivät ulotu kiinnikkeen kiinnityskohdista, sillä se voi estää Linkbox+:n kiinnittymisen kunnolla kiinnikkeeseen.
Kytke kaapelit Linkbox+:aan (virtajohto, venttiilikaapeli, anturinauha (valinnainen), ethernet/internet-kaapeli (valinnainen) ja Modbus-kaapeli (valinnainen).

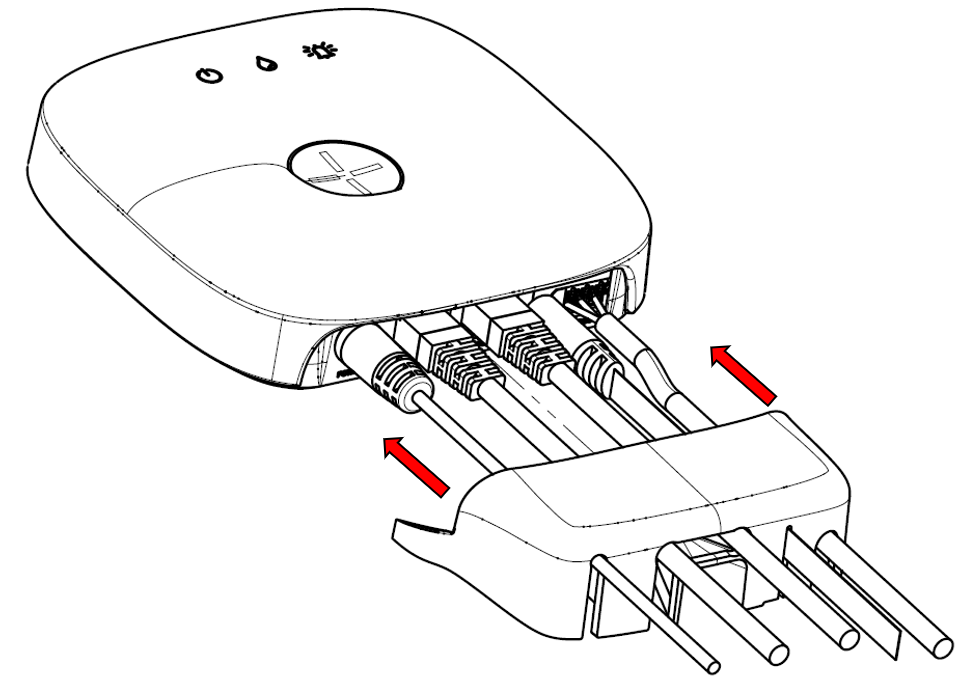

Kohdista kaapelit kaapelisuojan aukkoihin ja vedä se Linkbox+:aan asti.

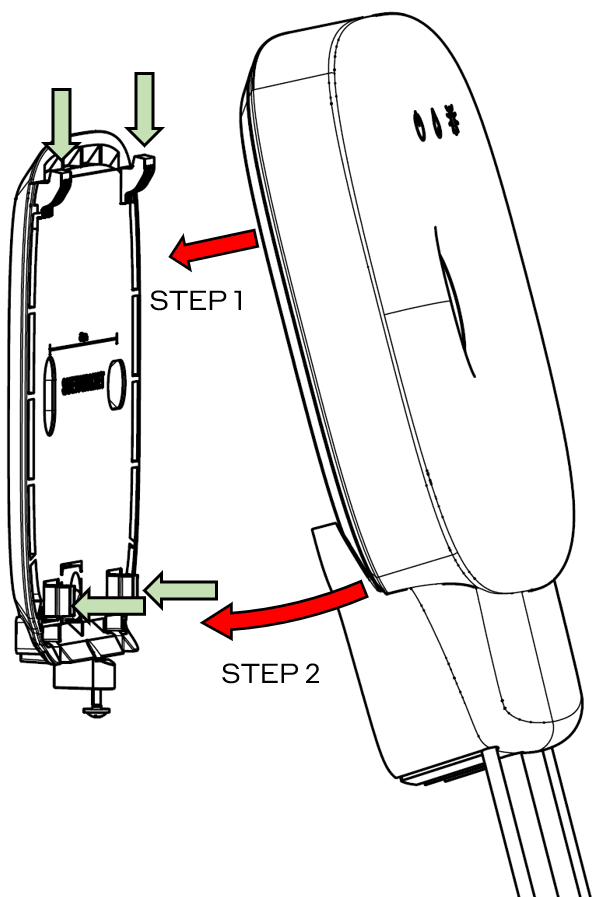

Koukista Linkbox+ vinosti kiinnikkeeseen yläreunan kahden kiinnityspisteen kautta (vaihe 1) ja sitten kiinnikkeen alareunan kahden kiinnityspisteen kautta (vaihe 2). Kun Linkbox+ on kiinnitetty oikein, pitäisi kuulua tuntuva "CLICK". Tarkista kahdesti, että laite ei ole vinossa tai puutteellisesti kiinnitetty.

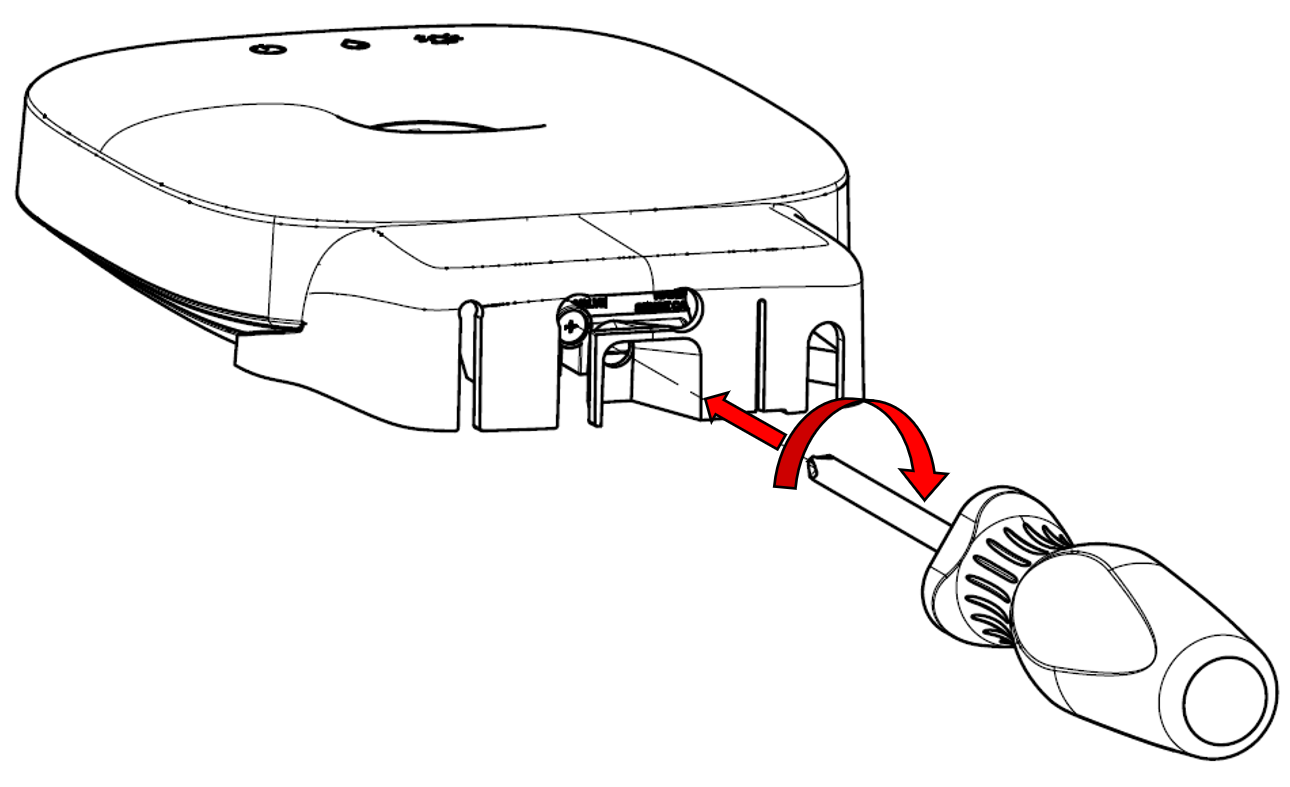

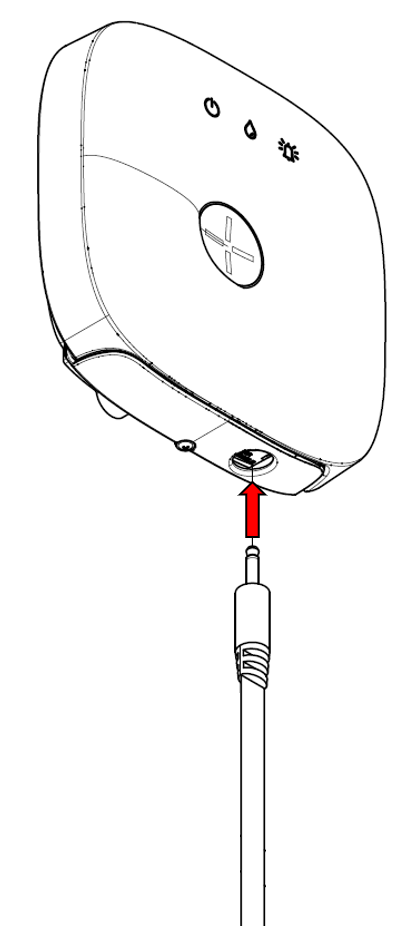

Käytä Philips PH1- tai PH2-ruuvimeisseliä kiinnitysruuvin kiristämiseen kiinnikkeen alaosassa. Ruuvi varmistaa, ettei Linkbox+ irtoa kiinnikkeestä tahattomasti tärinän tai iskujen vaikutuksesta.

HUOM:

Emme suosittele kaksipuolisen teipin käyttämistä Linkbox+:n kiinnittämiseen, sillä se voi aiheuttaa laitteen irtoamisen ja putoamisen vahingossa tapahtuvan tärinän tai iskun yhteydessä. Kaksipuolinen teippi ei ole sallittua, kun yksikköä käytetään valvontayksikkönä (SPT) murtohälytysjärjestelmässä.
Vakioventtiilikaapelin (Cat.6) pituus on 0,6 metriä. Voidaan kuitenkin käyttää mitä tahansa vakioverkkokaapelia (kaksinkertainen RJ45, Cat.5/Cat.6), jonka pituus on enintään 100 metriä.
Älä asenna Linkbox+
- metalliesineisiin tai niiden sisään (esim. jakokaapin sisälle), koska se voi heikentää tai estää laitteeseen ja laitteesta tulevia langattomia signaaleja.
- muiden sellaisten laitteiden läheisyyteen (< 1 m), jotka lähettävät tai vastaanottavat korkeataajuisia radiosignaaleja, koska tämä voi vaikuttaa ja häiritä viestintää.
- ympäristöissä, joissa lämpötila tai kosteus ylittää sallitut arvot.
- ulkona

Linkbox+:n asennus seinärasiaan piilokaapelointia varten (suunniteltu markkinoille vuonna 2025).

Telakointi Linkbox+:lle (230 V, 1,5 seinärasia-asennus) on lisätuote ja vaihtoehto Linkbox+:n mukana tulevalle vakiokannattimelle. Sitä käytetään Linkbox+:n asentamiseen seinärasiaan piilokaapelointia varten. Linkbox+-telakointi on tarkoitus saada tilattavaksi vuoden 2024 aikana.

HUOMIO! Kiinteiden asennusten on oltava valtuutetun sähköasentajan suorittamia.

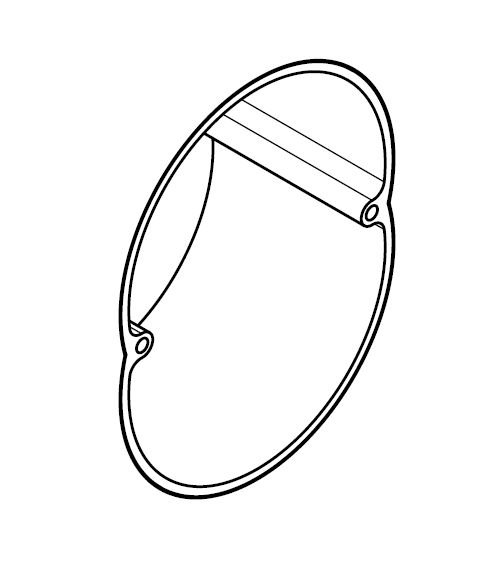

Vakio seinärasia 1.5 (Elko- ja Schneider-yhteensopivuus on taattu) asennetaan seinään, ja asiaankuuluvat kaapelit asennetaan ja reititetään seinärasiaan.

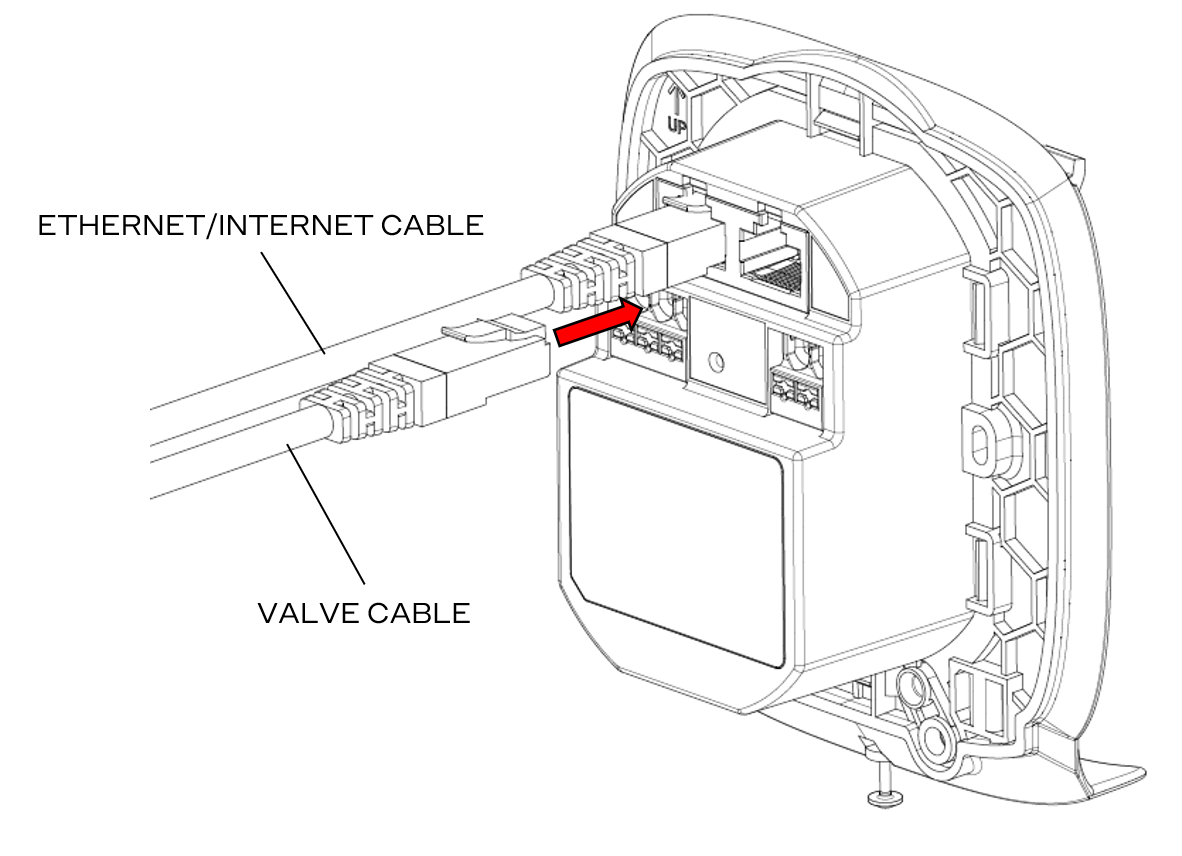

Kaapelit kytketään telakointirasiaan
- Venttiilikaapeli ja Ethernet-/internetkaapeli (valinnainen).

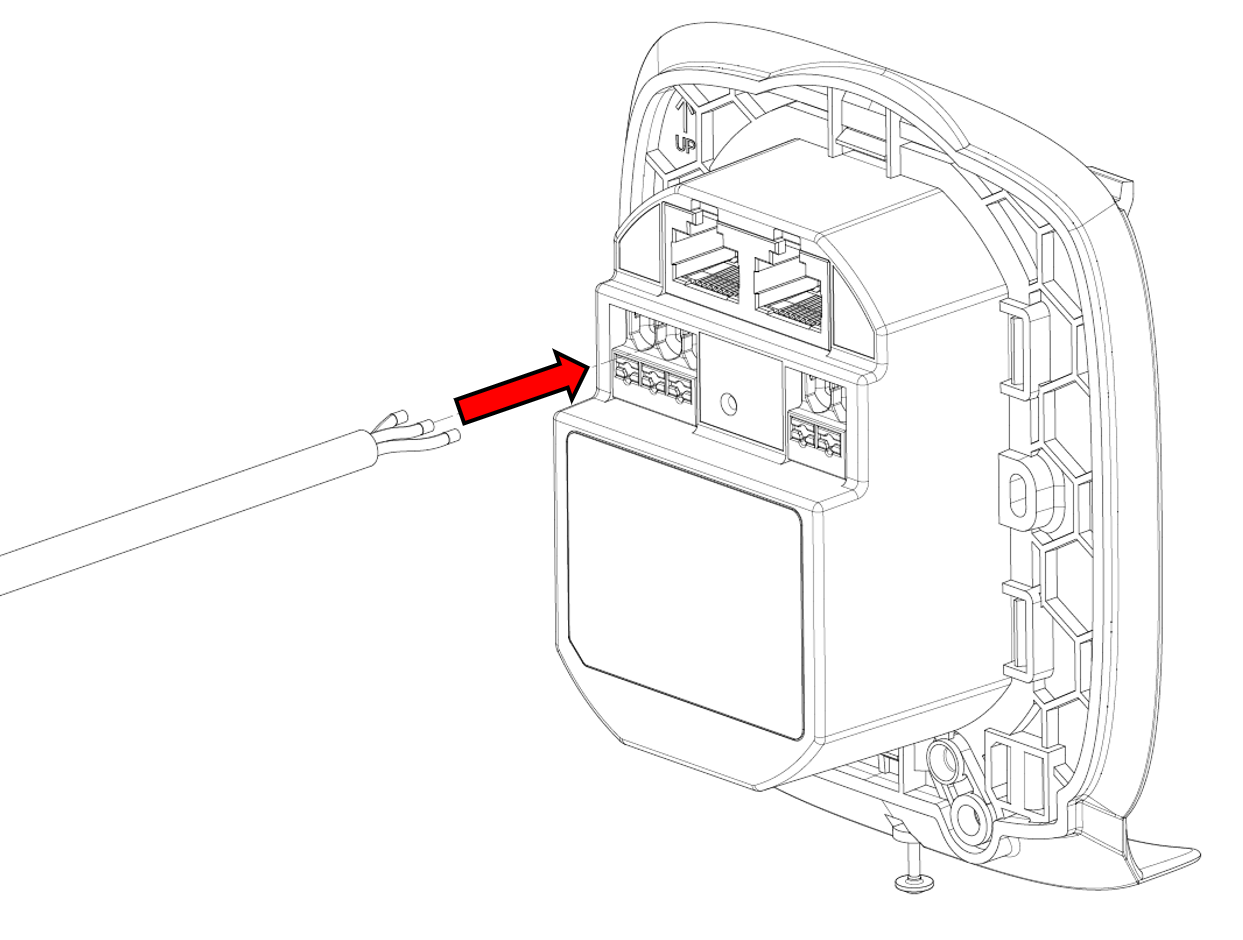

- Virtajohto (230V AC)
- Modbus-kaapeli (valinnainen)

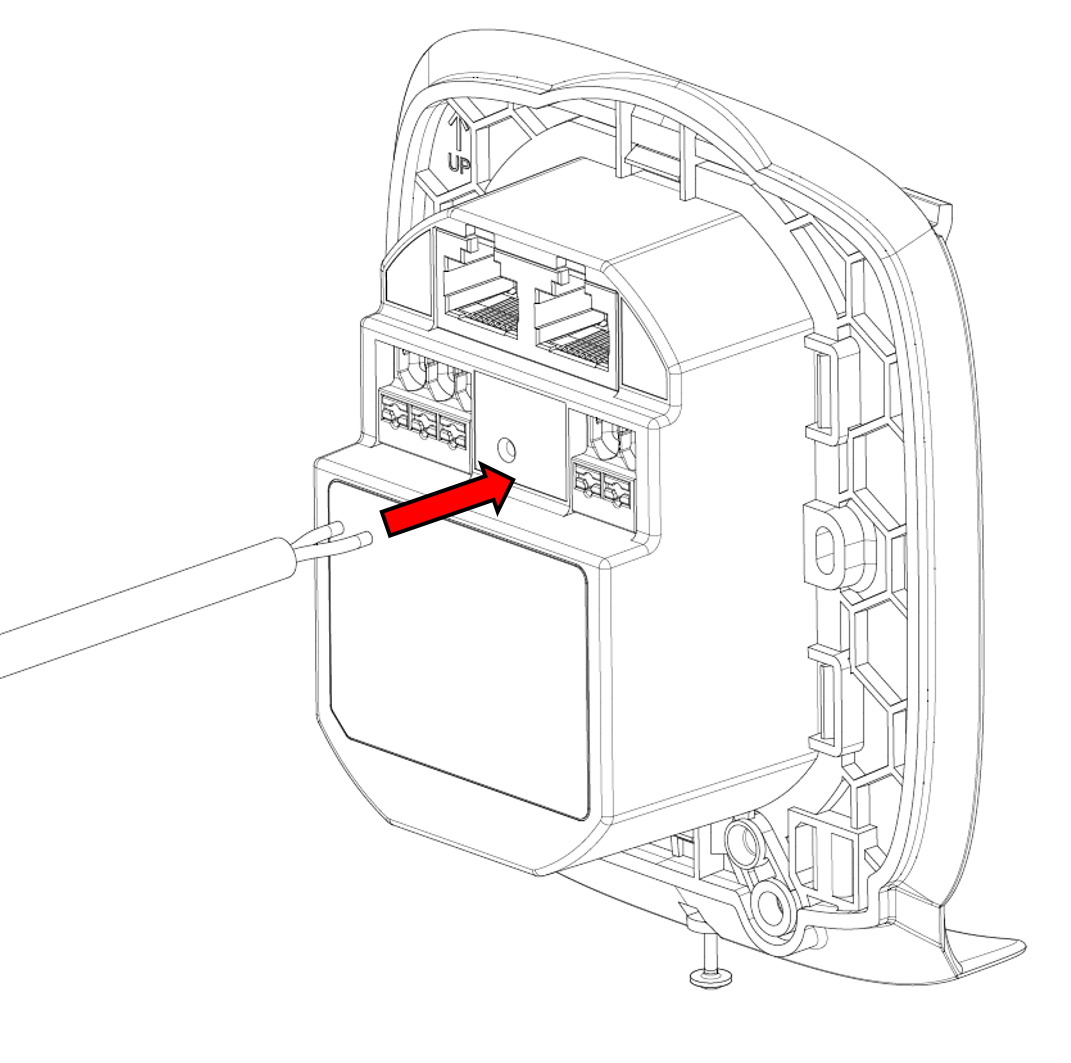

Ruuvaa telakointikiinnike seinärasiaan ja liitä Linkbox+ laitteen takana olevan telakointiliittimen avulla. Linkbox+ lukitaan paikalleen telakointikiinnikkeen pohjassa olevalla ruuvilla. Anturinauha kytketään päähän (valinnainen).

Linkbox+:n kytkeminen keskitettyyn käyttöjärjestelmään

Linkbox+ 4G voidaan integroida suoraan rakennuksen keskuskäyttöjärjestelmään (SD-järjestelmä) Ethernet-liitännän (BACnet IP) kautta. Täydelliset toiminnot ovat käytettävissä Q1 2024.

HUOMIO! Vain Linkbox+ 4G:ssä on BACnet IP -liitäntä.

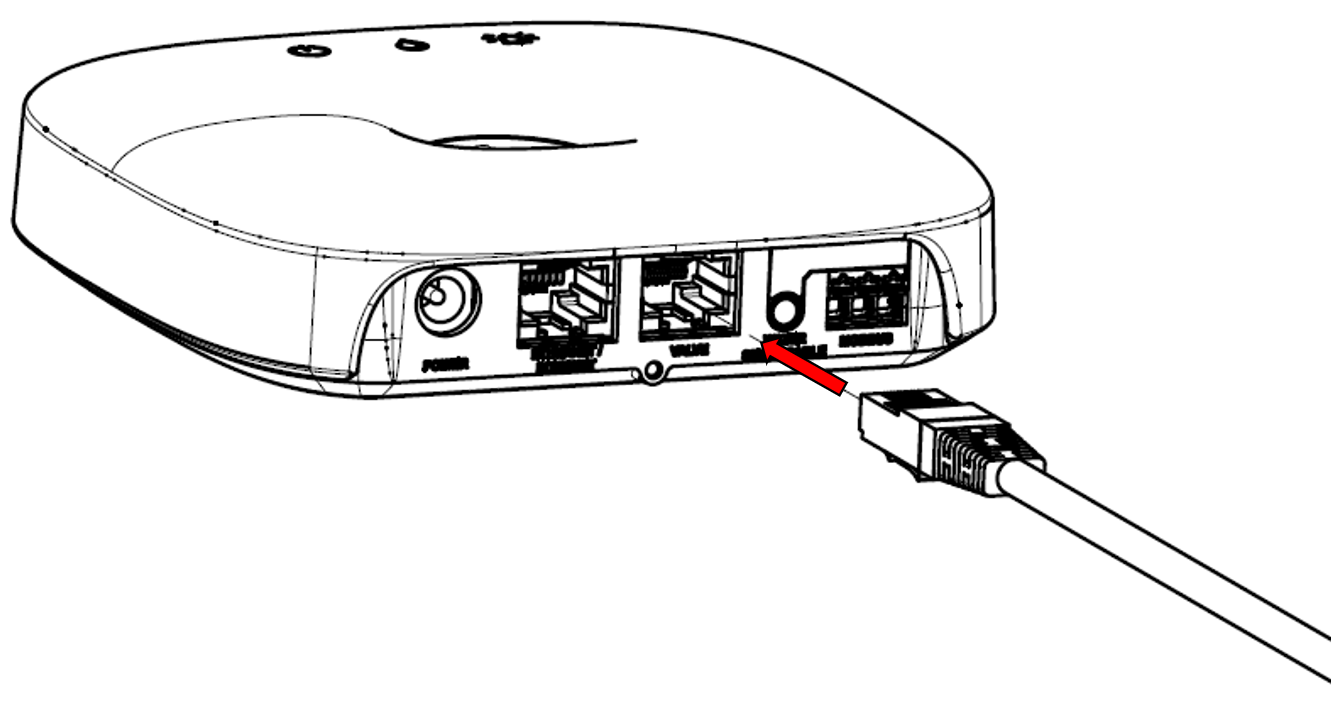

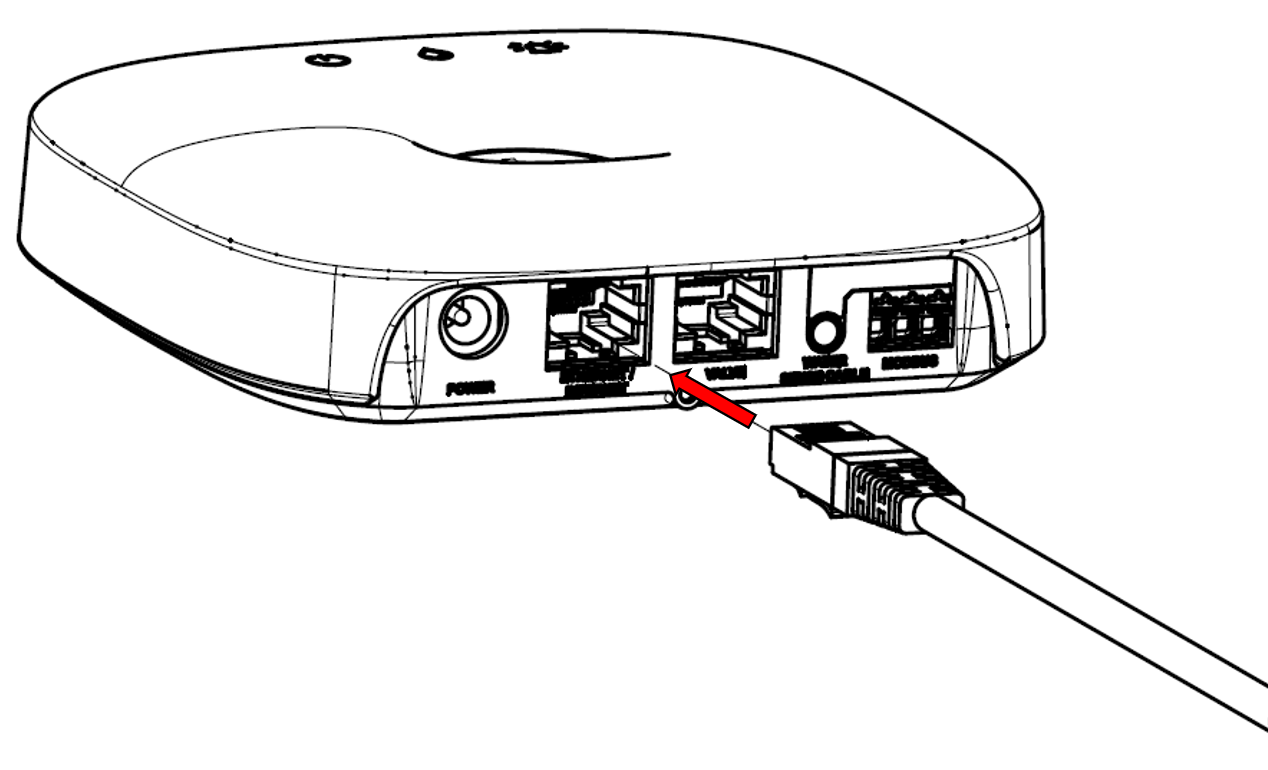

1. Kytke kaapeli Ethernet-pistorasiaan.

Lisätietoja on kohdassa Waterguard+ liitettynä SD-järjestelmään.

Kytke Linkbox+ilmanvaihtoyksikköön (Flexit). 2.Kytke Linkbox+ilmanvaihtoyksikköön (Flexit).

Linkbox+ 4G voidaan integroida suoraan Flexit-asuntoyksiköihin Modbus-liitännän kautta. Täydellinen toiminnallisuus on käytettävissä Q1 2024.

HUOMIO! Vain Linkbox+ 4G:ssä on ModBUS-liitäntä.

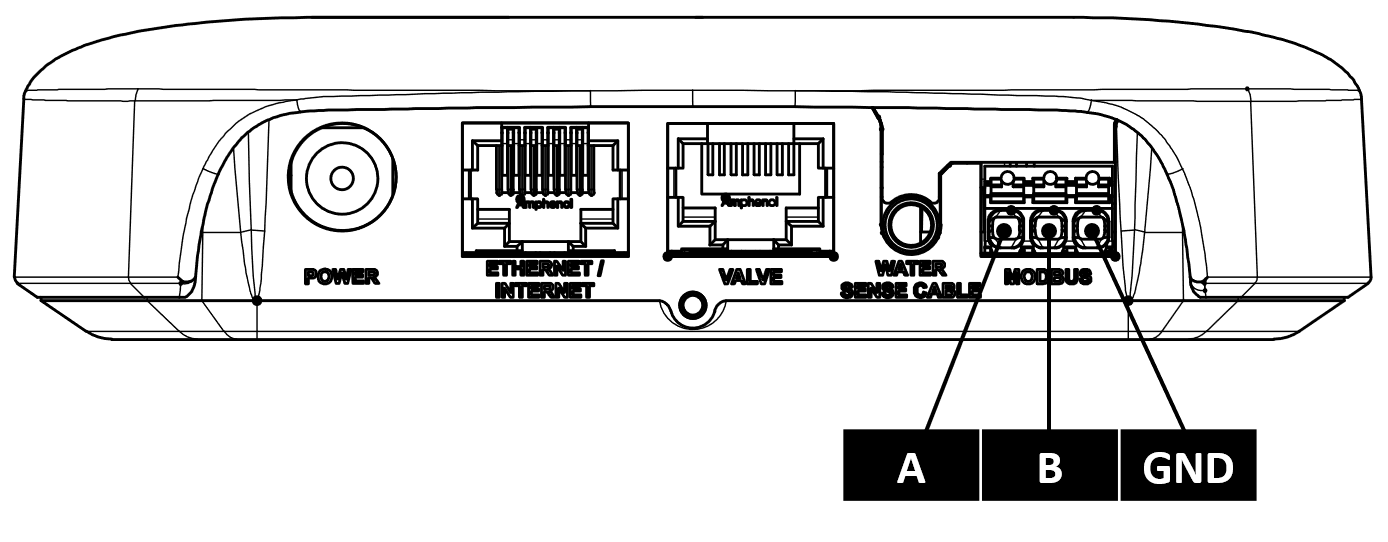

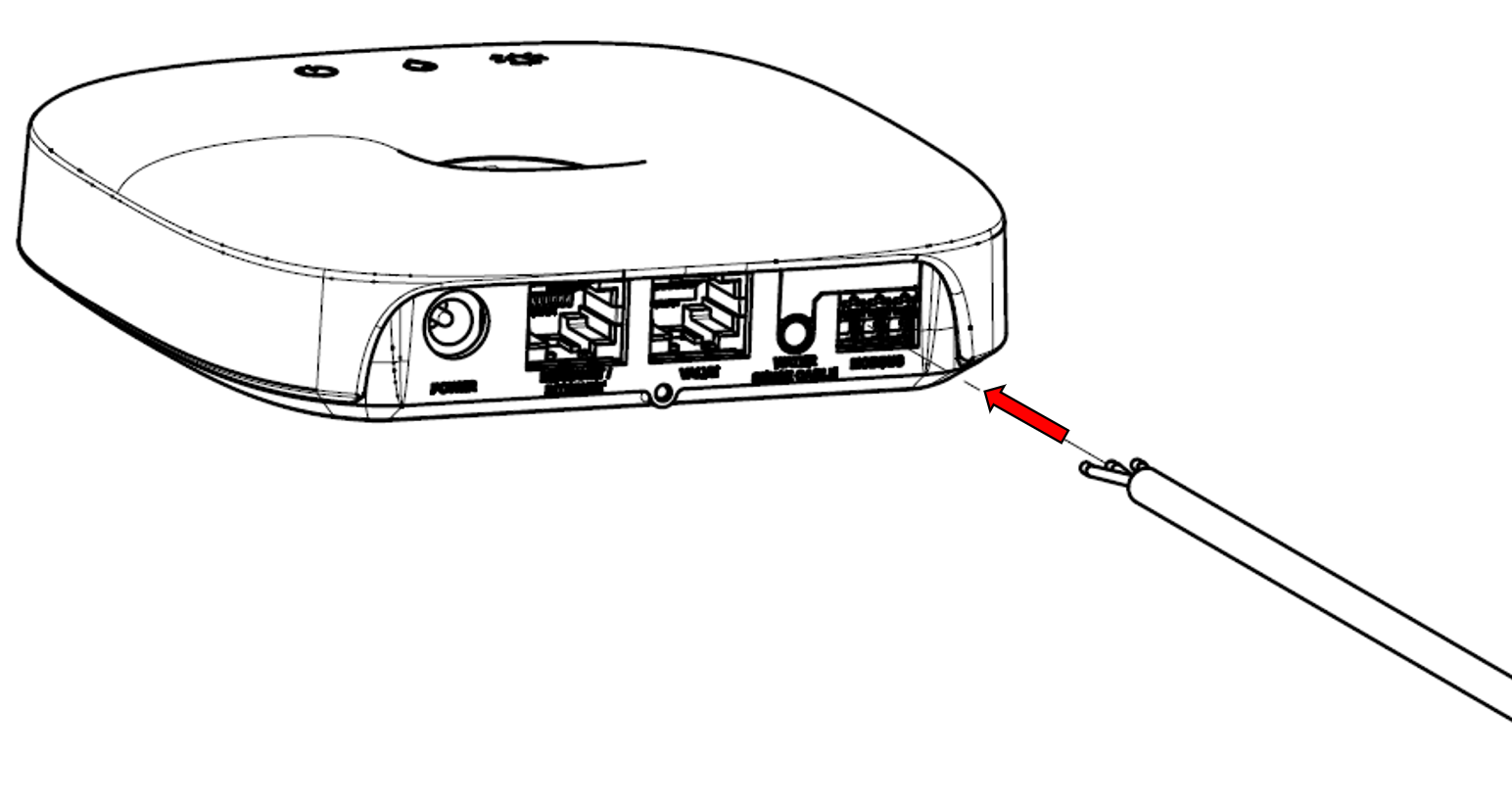

1. Kytke kaapelit Modbus-liittimeen painamalla ne sisään (lukittuu automaattisesti).

2. Kytkennän jälkeen vedä kaapeleita tarkistaaksesi, että ne ovat kiinnittyneet riittävästi.

Lisätietoja on artikkelissa Waterguard+:n liittäminen ilmanvaihdon ohjaukseen.

Linkbox+:n käynnistäminen

Kun kaikki kaapelit on kytketty (luvun 6 mukaisesti), kytke Linkbox+:n virtalähde vapaaseen 230V-pistorasiaan. Linkbox+ suorittaa tämän jälkeen muutaman sekunnin kestävän käynnistysmenettelyn. Äänimerkki ilmoittaa, että laite on käyttövalmis.

HUOM!

Linkbox+ 4G muodostaa automaattisesti yhteyden internetiin ja Abra-pilvipalveluun (olettaen, että 4G-peittoalue on kattava). Huomaa kuitenkin, että Linkbox+:n voi kestää muutaman minuutin löytää teleoperaattori ja päästä siten verkkoon. Norjan ulkopuolella tämä voi kestää jopa 15 minuuttia.
Kun Linkbox+ yhdistetään internetiin ensimmäistä kertaa, järjestelmä lataa ja asentaa automaattisesti uusimman saatavilla olevan ohjelmiston. Tämä saattaa kestää muutaman minuutin. Kun virran symboli palaa pysyvästi vihreänä, järjestelmä on kytketty ja toiminnassa.
