5. Venttiilin asennus

Venttiilien sijoittamista koskevat vaatimukset rakennustekniikan määräysten mukaisesti.

Norjassa on ollut vaatimuksia automaattisten vuotojen sulkijoiden asentamisesta uusiin rakennuksiin ja laitteistoihin TEK10:stä lähtien (Byggteknisk forskrift). Suunnittelu- ja rakennuslain (PBL) nojalla annettujen rakennusteknisiä vaatimuksia koskevien määräysten (TEK17) 15-5 §:n 4 momentissa säädetään, että vuodot on voitava havaita helposti eikä niistä saa aiheutua vahinkoa vesilaitteistoille ja rakennusosille.

Automaattisten vuototulppien soveltamisala on kuvattu rakennusmääräyskokoelmassa (TEK 17) ja siihen liittyvissä ohjeissa, ks. 15-5 §:n 4 kohta, ja se on toistettu otteena jäljempänä:

---

Ennakkoon määritellyt suoritukset

1. Sisäänrakennettujen säiliöiden tai vastaavien vuotojen on oltava näkyvissä. Muissa tiloissa kuin märkätiloissa
   Muissa tiloissa kuin märkätiloissa vuodon on myös aiheuttava veden automaattinen sulkeutuminen.
2. Jos rakennuksen kiinteässä vesilaitteistossa on sisätiloissa vesipiste, josta vuotovesi ei tule
   virtaa viemäriin tai ylivuotoon, on asennettava automaattinen vuotokorkki. Sama koskee
   koskee vettä käyttävien tuotteiden ja laitteiden, kuten pesu- ja astianpesukoneiden, liitäntäkohtia. Automaattinen vuototulppa on kosteusanturi, joka lähettää signaalin venttiilille, joka sulkee veden syötön.

---

Waterguard+ on Sintefin tyyppihyväksymä (TG20834), mikä mahdollistaa asennuksen FG-hyväksynnän. Tämä voi johtaa alennukseen vakuutuksestasi.

HUOMIO! FG-hyväksynnän saamiseksi Waterguard+ automaattisten vuototulppien asennukselle on täytettävä FG-todistus.

FG-todistusmalli on saatavilla Finance Norwayn verkkosivustolla kohdassa FG-todistus vuototulpille.

FG-todistus on asiakkaan todiste siitä, että asennus, tuotteet mukaan lukien, täyttää Norjan vaatimukset, jotka on asetettu FG:n säännöissä automaattisille vuototulpille (FG-600:3).

Waterguard+:n asennuksen on suoritettava valtuutetun putkimiehen toimesta, jolla on voimassa oleva ammattitutkinto, vastuulain mukainen keskushyväksyntä ja pakollinen vastuuvakuutus. Jos näin ei tehdä, takuu ja FG:n hyväksyntä raukeavat ja asentaja joutuu vastuuseen vahingoista tai vioista.

Edellä TEK17:ssä esitetyn kattavuuden kuvauksen perusteella suosittelemme, että Waterguard+ asennetaan siten, että seuraavat alueet on varmistettu:

• Keittiön työtaso ja siihen liittyvät putkiliitännät
• Astianpesukone ja siihen liittyvät liitännät
• Pesukone ja siihen liittyvät liitännät
• Vedensuodattimet ja niihin liittyvät liitännät
• Jääkaappi vesiliitännällä ja siihen liittyvillä vesiputkilla.
• Juoma-automaatit ja niihin liittyvät liitännät
• vedenlämmittimet (boilerit), joissa on liitäntäputket
• Viemäröimättömät huoneet, joissa on saniteettilaitteita ilman ylivuotoa.
• Huoneet, joissa ei ole viemäriä ja joissa on jakokaappi putki putkessa -järjestelmää varten, jossa on viemäri huoneeseen. Putki-putkijärjestelmän vuoto ohjataan jakokaappiin, jonne voidaan sijoittaa ilmaisin tai vastaava, joka johtaa
  veden sulkemiseen. Jakokaapeissa, joissa vuotovesi johdetaan seinästä ulos eikä johda viemäriin, on seuraavat ominaisuudet
  varustettava vesianturilla, joka on kytketty automaattiseen vuototulppaan, joka sulkee veden.
• Piilossa olevat ja avoimet vesijohdot, joita ei ole kiinnitetty tyhjennysputkella tai jotka sijaitsevat tiloissa, joissa on
  vesitiiviissä lattiassa ja viemärissä, on oltava hyväksytty vuototulppa, johon on asennettu anturit, jotka
  järjestelmä havaitsee, hälyttää ja sulkee vesivuodot ennen kuin rakennukselle aiheutuu vahinkoa.
  rakennuksen.
• Sisäänrakennetut säiliöt, vesihanojen varusteet tai vastaavat

Jos astianpesukone on asennettu keittiön työtasoon, vuototulppia ei tarvita sekä
konetta kuin työtasoa varten. Vastaavat vesilaitteistot, joita ei ole mainittu edellä, on myös kiinnitettävä.

Tärkeää tietoa venttiilien asennuksesta

• Venttiilit on asennettava kuivaan ja jäätymättömään tilaan, ja niiden on oltava myöhemmin käytettävissä huoltoa/tarkastusta varten.
• Ennen venttiiliä on asennettava suodattimet, jos vedessä voi olla suurempia hiukkasia.
• Varmista, että putkien tiivistysmateriaalia ei päädy venttiiliin asennuksen aikana. Tämä voi estää venttiiliä sulkeutumasta kunnolla.
• Venttiilin mitan on aina oltava sama tai vastaava kuin venttiiliin menevän tai sieltä lähtevän putken mitta. DN15-kokoisia (1/2") venttiileitä käytetään yleensä keittiöihin, kylpyhuoneisiin ja muihin märkätiloihin asennettaviin venttiileihin, kun taas DN20-kokoisia (3/4") venttiileitä käytetään omakotitalojen tai suurempien asuintalojen pääviemäreihin asennettaviin venttiileihin.

• Venttiilit on asennettava sen jälkeen, kun:

  • Käsikäyttöiset sulkuhanat
  • Vesimittarit
  • Paineenalennusventtiilit
  • Sprinklerijärjestelmän ulostuloaukko
  • Paloletkut
  • Lämmitysjärjestelmien jäähdytyksen ulostulot
  • Painesäiliö tai vastaava laite
  • Veden suodatusjärjestelmät

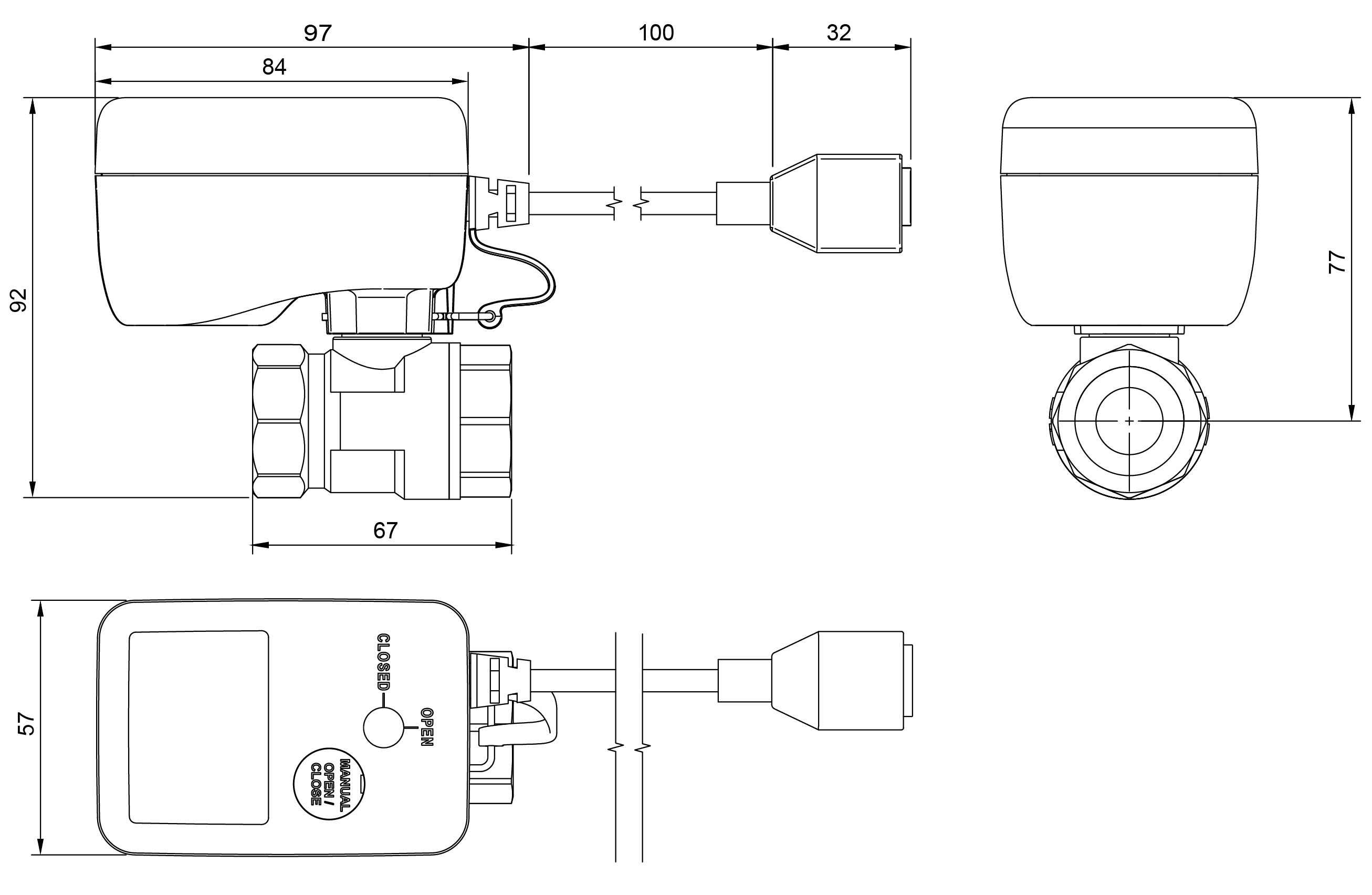

Asennustilavaatimukset

Suurin palloventtiili (3/4" - DN20) on 68 mm pitkä ja suurin halkaisija on 38 mm. Venttiilin toimilaite on 97 mm pitkä ja 57 mm leveä, sekä 100 mm:n kiinteä kaapeli, jonka päässä on RJ45-liitin.

Venttiilin ja toimilaitteen kokonaiskorkeus on 92 mm venttiilin alaosasta toimilaitteen yläosaan (77 mm venttiilin keskeltä toimilaitteen yläosaan).

Linkbox+ kattaa 119 mm x 119 mm:n alueen ja on noin 30 mm paksu (riippuen käytetystä kiinnitystyypistä).

Palloventtiilin asennus (mitat 1/2" ja 3/4")

Mukautetuilla mitoilla varustetut palloventtiilit asennetaan vesiputkiin (messinkiä, kuparia, ruostumatonta terästä, sinkittyä tai kovaa terästä) sopivalla liitäntätavalla. Venttiileissä on molemmissa päissä G1/2 (DN15) tai G3/4 (DN20 ) ISO-228-kierre (HUN).

Venttiilit on luokiteltu DN10-luokkaan (max. käyttöpaine 10 bar) ja ne on testattu EN13828-standardin mukaisesti 25 baariin asti. EN13828 25 baariin.

Venttiili voidaan asentaa vaaka- tai pystysuoraan, ja se sallii veden virtauksen molempiin suuntiin (kaksisuuntainen).

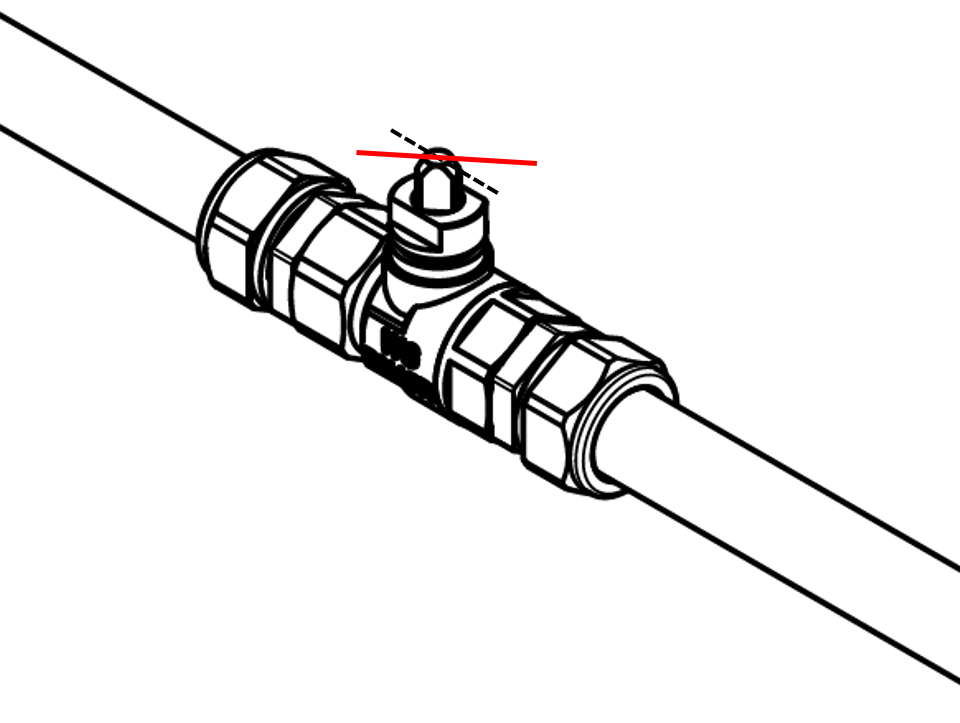

Varmista, että venttiilin sulkutappi osoittaa ylöspäin (vesijohdon vaakasuoralla linjalla tai sen yläpuolella). Näin varmistetaan, että toimilaite ei sijaitse alimmassa kohdassa ja että siihen ei keräänny vettä.

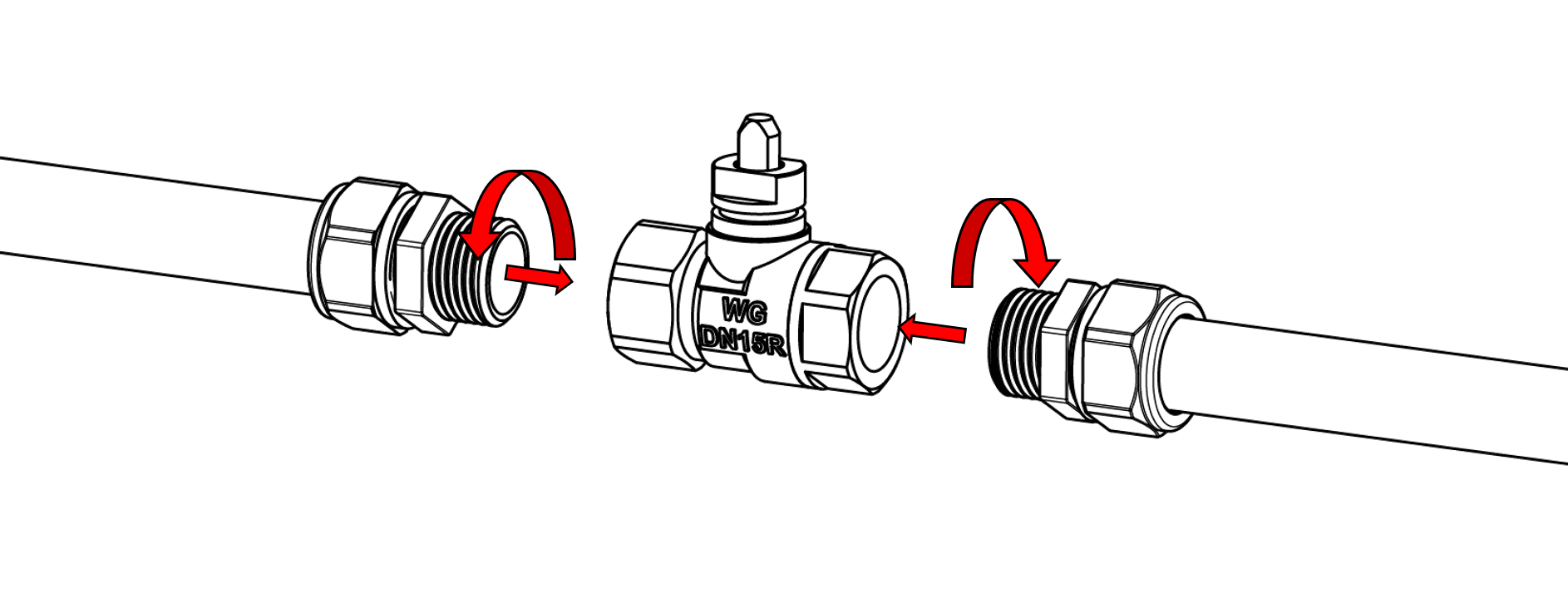

Venttiilin asennuksessa on käytettävä vakioliitosta, jossa on ulkokierre (½" tai ¾" venttiilin koosta riippuen). Käytä sopivaa kierteentiivistettä (esim. kierteenauha, hamppu + hampputahna tai Loctite). Varmista, että valittua kierretiivistettä ei työnnetä venttiilin sisään, sillä tämä voi johtaa siihen, että venttiili ei tiivisty täysin, kun vesi suljetaan. Maksimimomentti kiristettäessä ei saa ylittää 75 Nm.

HUOM! Suorita aina asennuksen jälkeen painekoe tiiviiden liitosten varmistamiseksi.

Toimilaitteen asennus palloventtiileille

Toimilaitteessa on pikaliitin, eikä sen asentaminen venttiiliin vaadi työkaluja.

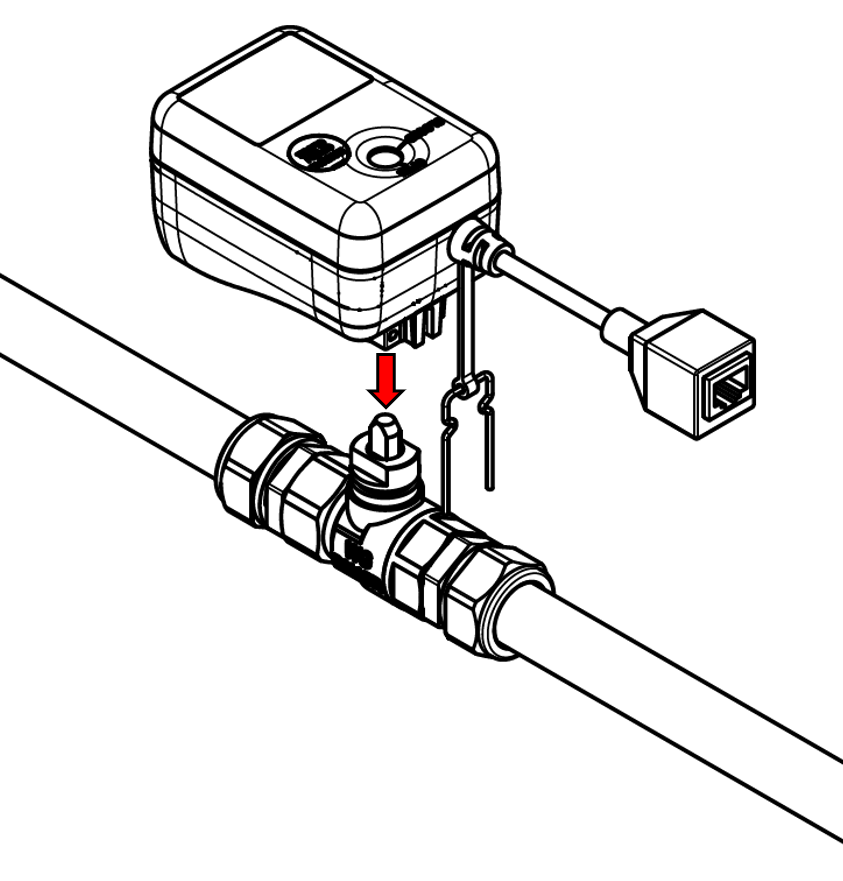

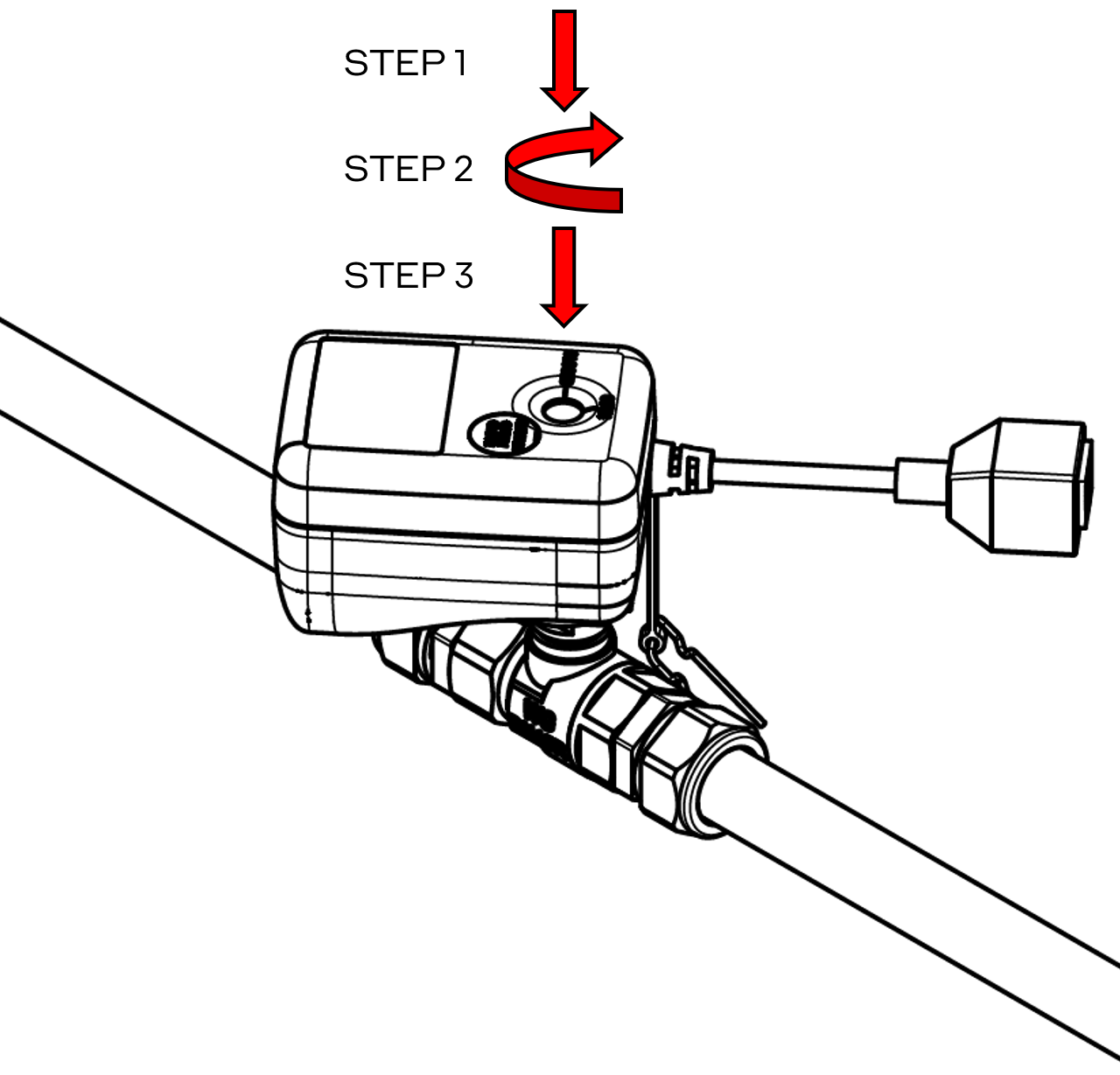

1. Kiinnitä venttiilin toimilaite haluttuun suuntaan asettamalla se alas venttiilin sulkutapin päälle.

Jos tapin asento ei ole keskitetty putken suuntaan, voit käyttää toimilaitetta tapin kääntämiseen paikalleen (vaihtoehtoisesti avainta tai vastaavaa ja sitten toimilaitetta lopulliseen hienosäätöön). Kun toimilaite on oikeassa asennossa, työnnä se kokonaan alas.

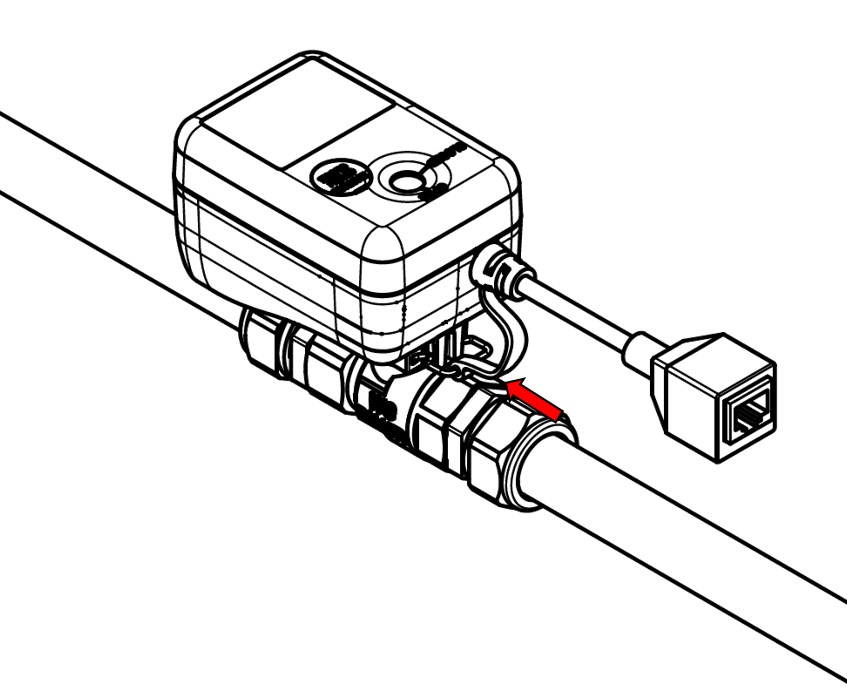

2. Aseta varmistustappi paikalleen lukitaksesi toimilaitteen venttiiliin. Huomattava naksahdus vahvistaa, että tappi on kiinnitetty kunnolla. Yritä vetää toimilaite irti varmistaaksesi, että se on lukittunut paikalleen.

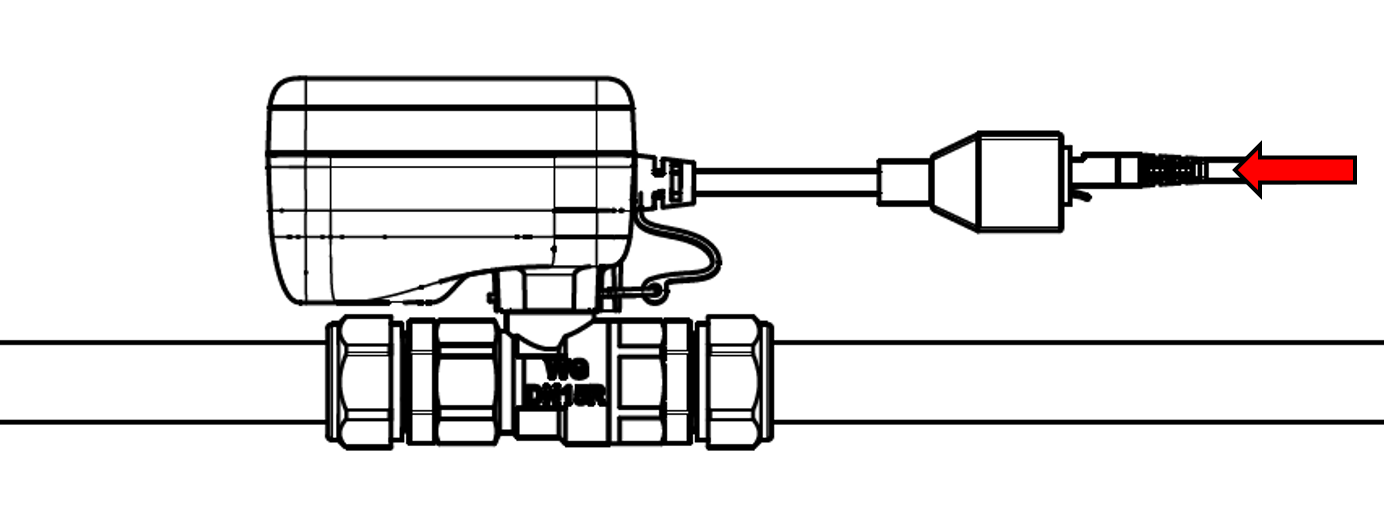

3. Aseta tiedonsiirtokaapeli (Cat.6) toimilaitteen ja Linkbox+:n väliin. Varmista, että kaapeli napsahtaa paikalleen ja lukittuu liittimeen.

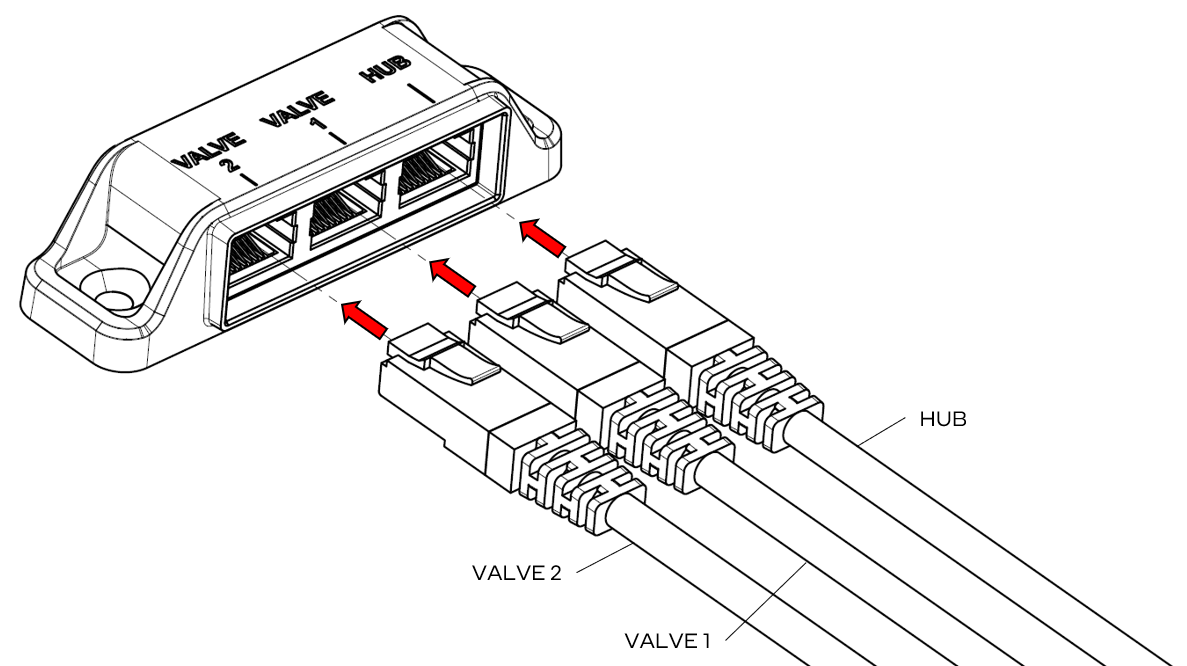

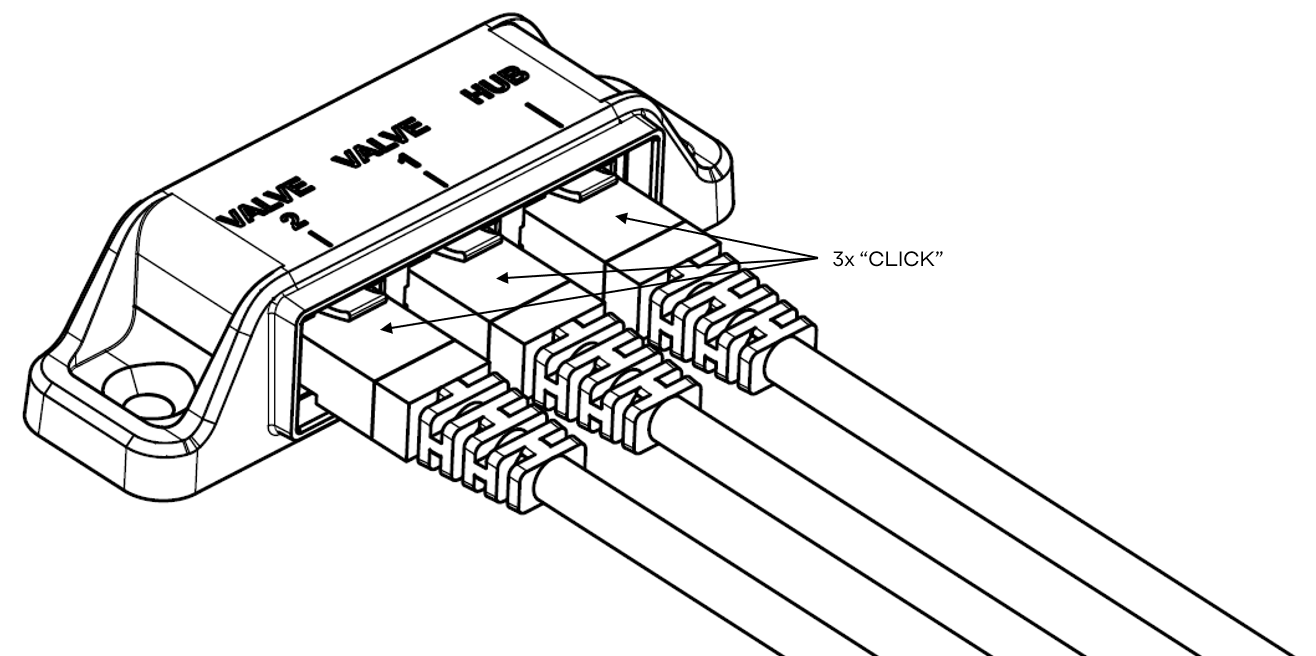

Kaapelinjakajan asennus (2 palloventtiilin ohjaamiseen)

RJ45-kaapelinjakaja on lisätuote, joka mahdollistaa enintään 2 palloventtiilin ohjaamisen samasta Linkbox+:sta (esim. kylmän ja lämpimän veden tuloventtiilit asunnoissa).

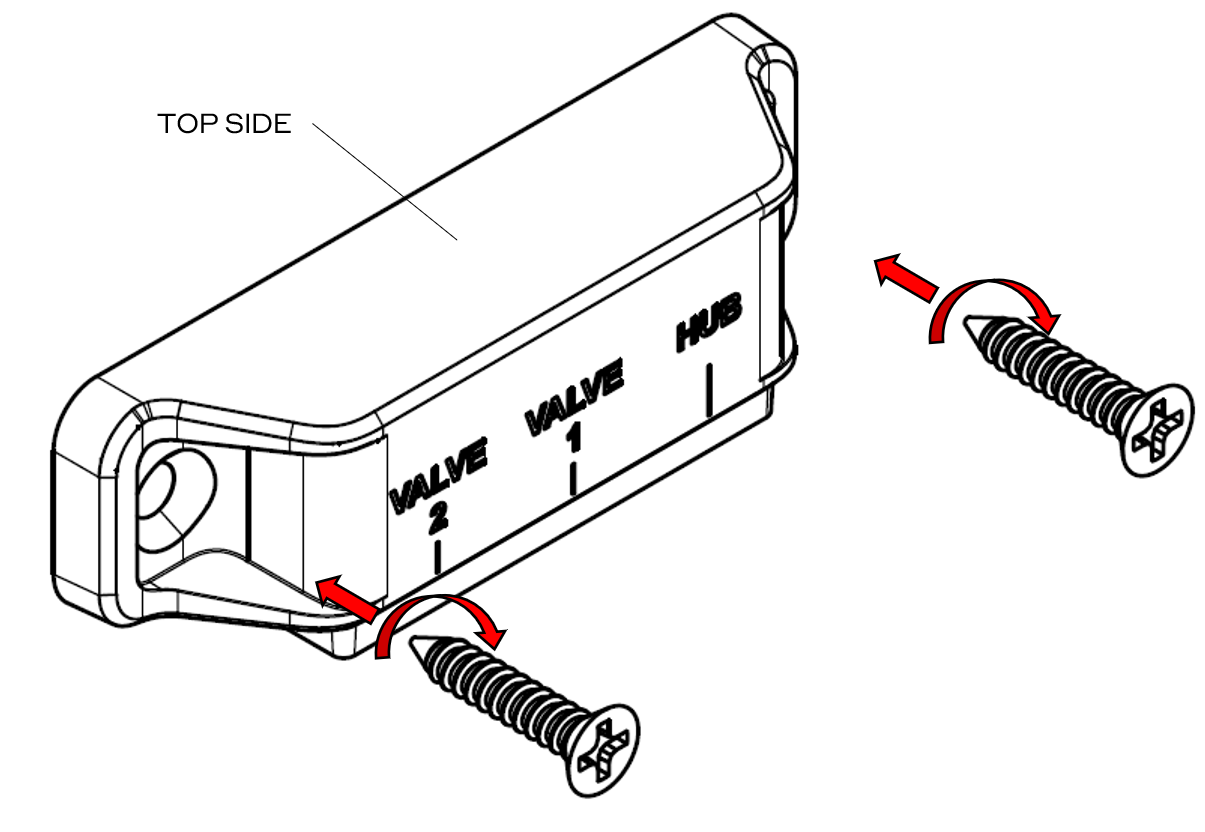

1. Ruuvaa jakaja seinään sopivaan paikkaan Linkbox+:n ja venttiilien väliin 2 ruuvilla (ei sisälly toimitukseen). Vältä ruuvien ylikiristämistä.

   HUOM! Jakajan koskettimien on aina osoitettava alaspäin veden pääsyn estämiseksi.

2. Säädä kaapelit oikeaan liittimeen

3. Kiinnitä kaapelit tuntuvalla/kuuluvalla "CLICK"-äänellä.

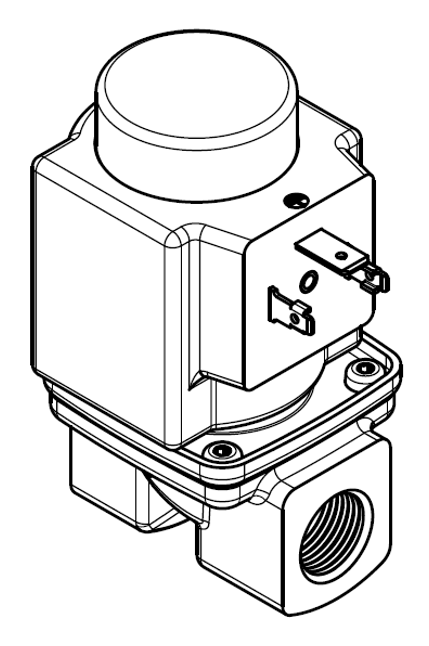

230 V:n magneettiventtiilien asennus (1" - 2")

Danfossin magneettiventtiileitä (DN15-DN50 ) on käytettävä, kun putken mitat ovat yli 3/4" tai kun kolme (3) venttiiliä on kytkettävä sarjaan. Sovitetuilla mitoilla varustetut magneettiventtiilit asennetaan vesiputkiin (messinki, kupari, ruostumaton teräs, sinkitty tai kova teräs) sopivalla liitäntätavalla. Venttiileissä on molemmissa päissä G1/2" (DN15) - G2 (DN50) ISO-228-kierteet (sisäkierre).

Venttiilit voidaan asentaa vaaka- tai pystysuoraan. Venttiilit ovat yksisuuntaisia, ja veden on virrattava venttiilin rungossa olevan nuolen osoittamaan suuntaan.

Varmista, että venttiilin ankkuri osoittaa ylöspäin (vesijohdon vaakasuoran linjan päällä tai sen yläpuolella). Näin varmistetaan, että magneettikotelo ei ole alimmassa kohdassa ja että vesi ei keräänny siihen.

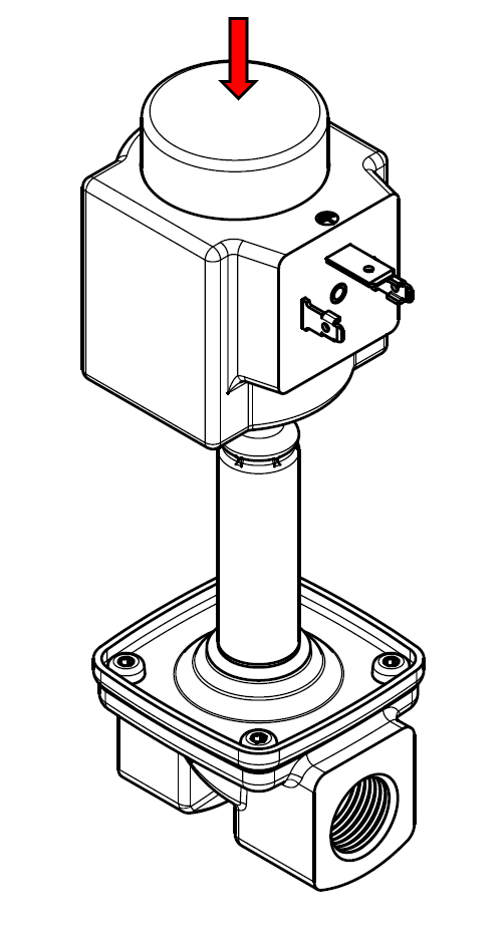

Jos magneettikäämi ei ole vielä kiinnitetty venttiilin ankkuriin, paina sitä alaspäin, kunnes kuulet tuntuvan "CLICK"-äänen:

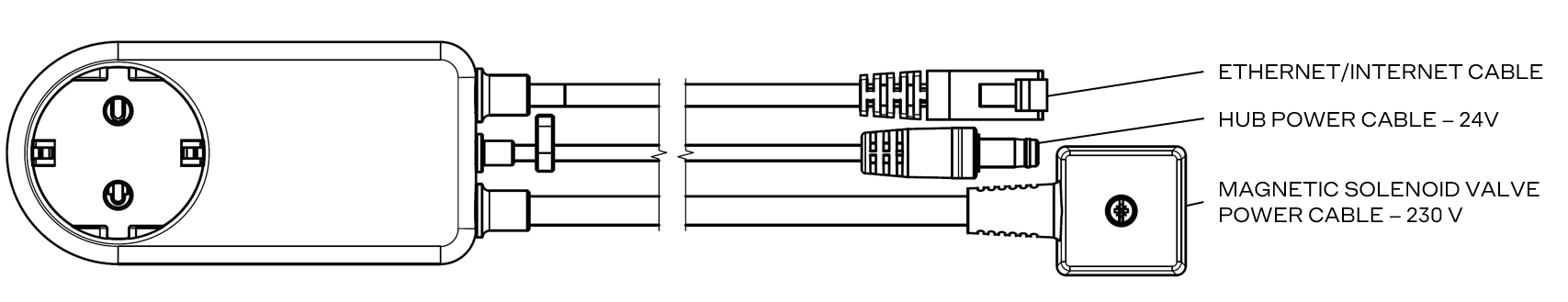

Sähkömagneettiventtiilien virtasovittimen asennus

HUOM! Magneettiventtiilit käyttävät 230V AC eikä 24V DC kuten palloventtiilit. Tämän vuoksi Linkbox+:n ja magneettiventtiilien 24V DC / 230V AC virtasovitinta on käytettävä Linkbox+:n mukana toimitetun sovittimen sijasta.

Sovitinta voidaan käyttää myös vanhempien Waterguard-järjestelmien päivittämiseen Waterguard+:aan (1/2" - 2" 230V-magneettiventtiileistä).

HUOM: Kun virtasovitinta käytetään magneettiventtiileille, voidaan käyttää vain normaalisti avoimia venttiileitä.

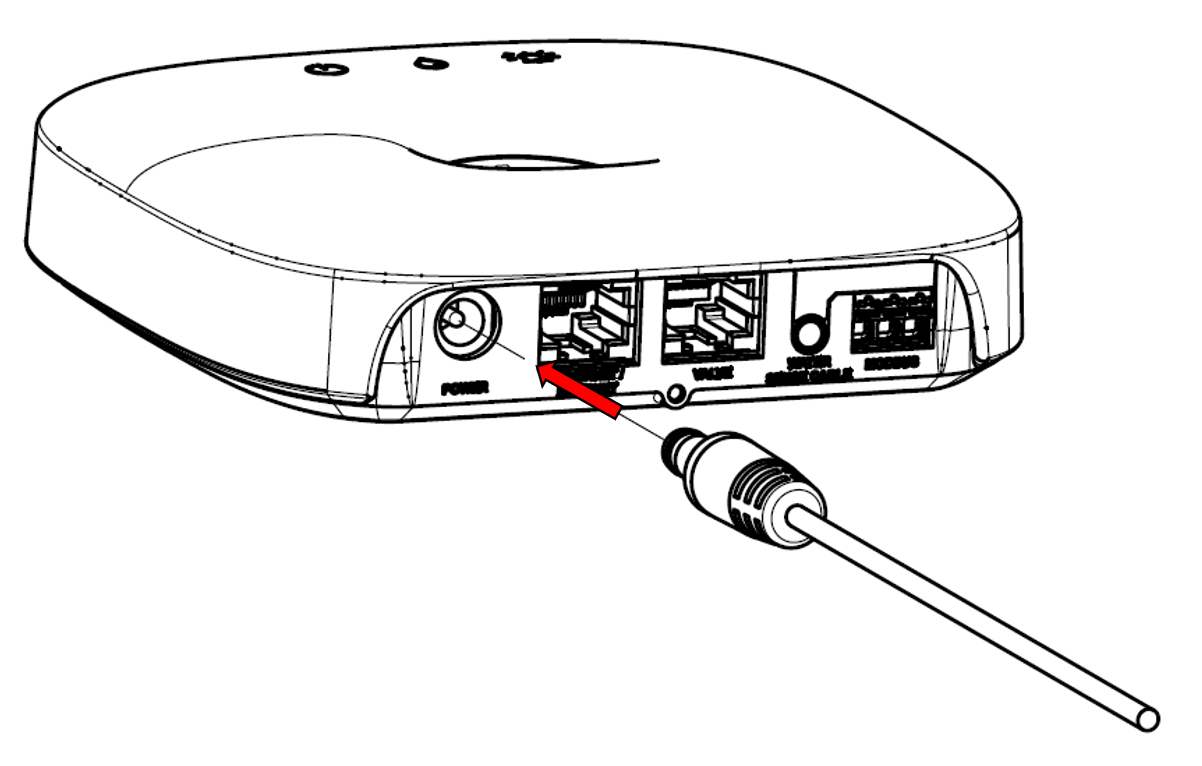

1. Kytke Cat.6-kaapeli ja 24 V:n virtajohto Linkbox+:aan. HUOM! Cat.6-kaapelia varten on käytettävä porttia, jossa on merkintä "Valve".

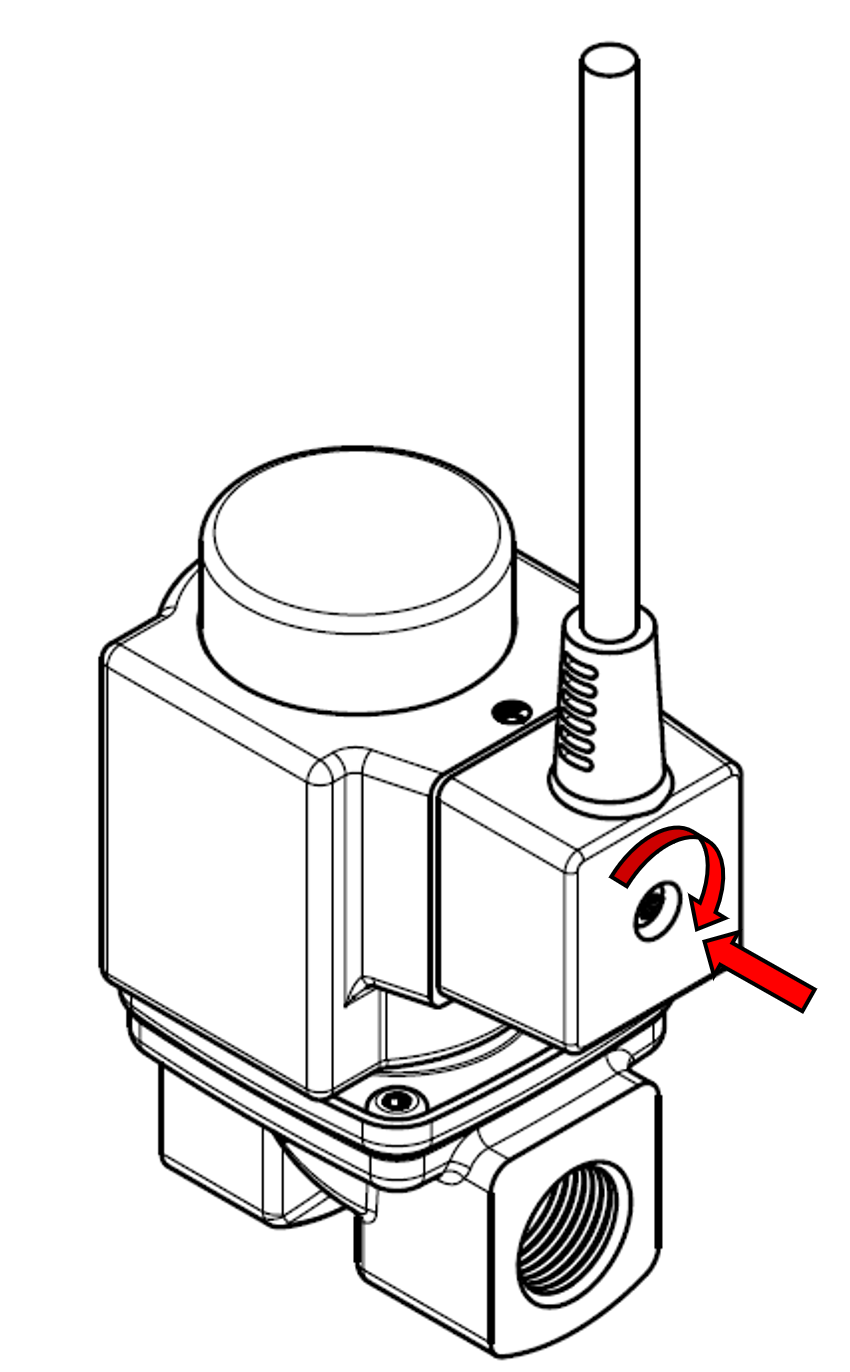

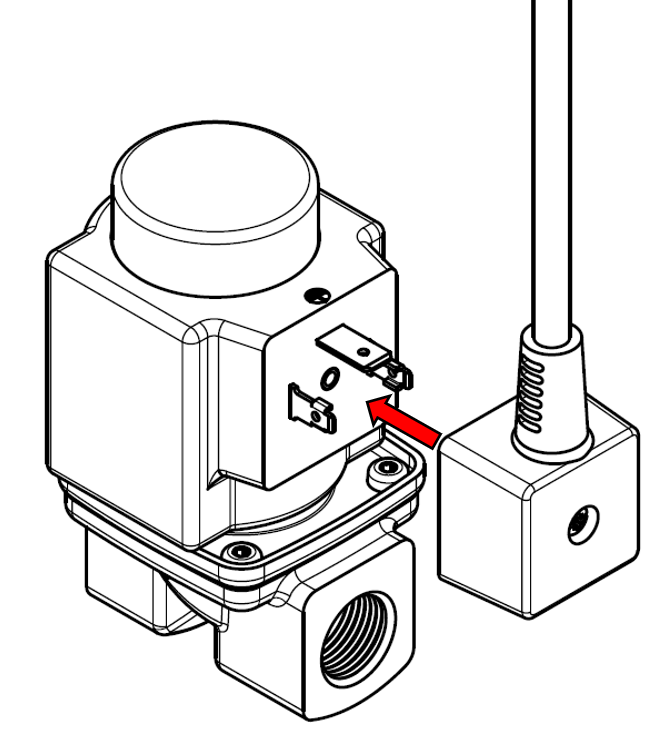

2. Kytke 230V-virtakaapeli venttiilin magneettikoteloon ja kiinnitä se mukana toimitetuilla ruuveilla.

3. Kytke virtalähde 230 V:n vaihtovirtapistorasiaan.

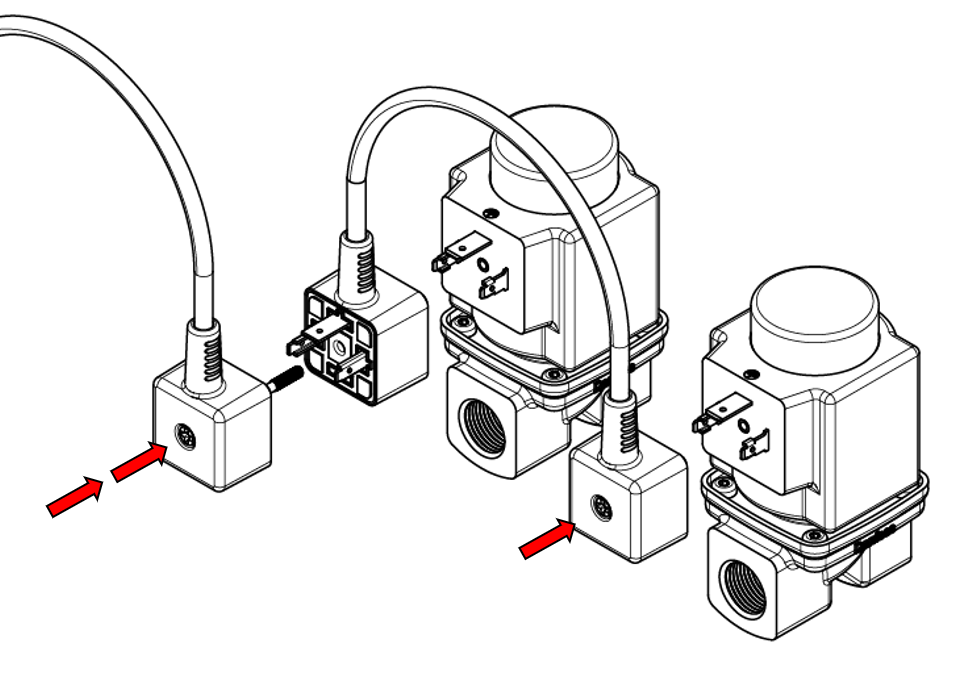

Jako- ja jatkokaapelin asennus (2 tai useamman magneettiventtiilin ohjausta varten)

Jakokaapeli magneettiventtiileille - 0,65 m mahdollistaa jopa kolmen (3) magneettiventtiilin sarjakytkennän yhdestä (1) Linkbox+:sta.

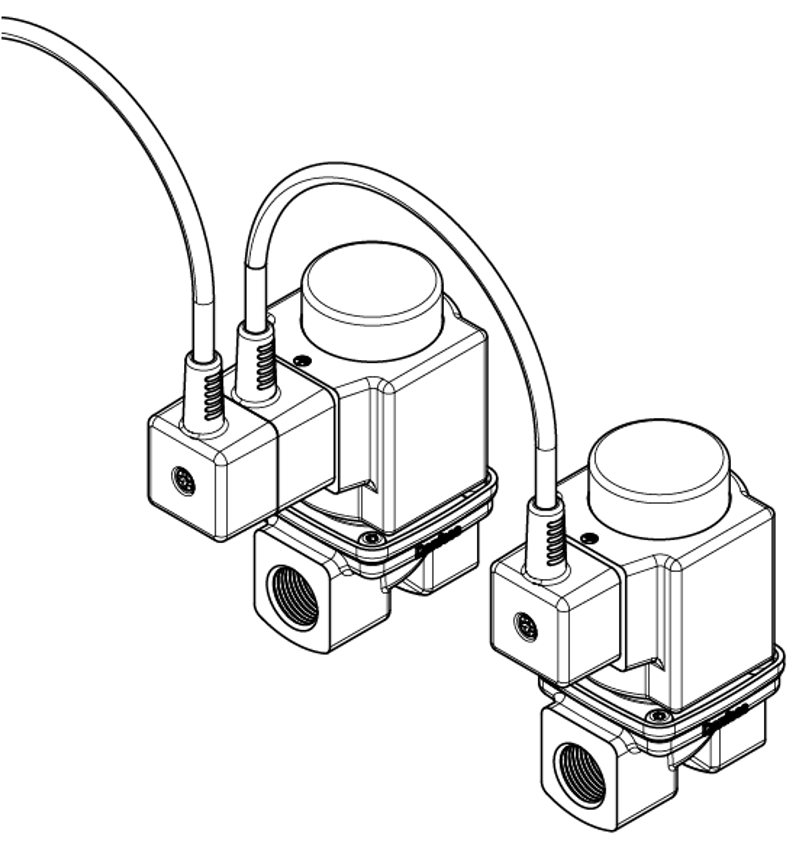

Kytke jaettu ja jatkokaapeli (0,65 m tai 3 m) molempiin venttiileihin (kytke edelleen sarjaan, jos 3 venttiiliä halutaan ohjata rinnakkain). Kytke 230 V AC-virtakaapeli (magneettiventtiilin ja Linkbox+:n virtalähteestä) liittimen vastakkaiseen päähän (kytketty vasempaan venttiiliin alla olevan kuvan mukaisesti).

Vaihda 230V AC -virtakaapelissa oleva 20 mm:n vakioruuvi mukana toimitettuun 38 mm:n ruuviin. Kiristä sitten keskiruuvit molempien virtajohtojen kiinnittämiseksi.
