7. Antureiden asennus ja käyttöönotto

Waterguard+ käyttää vuotojen havaitsemiseen anturinauhaa ja/tai langattomia antureita (WaterSensor+). Järjestelmään on kytkettävä vähintään yksi anturi, jotta vuotosuojaus toimisi. Linkbox+ ja Abralife-sovellus hälyttävät, jos anturia ei ole kytketty.

Tässä artikkelissa käsitellään antureiden asentamista. Tietoja suositelluista sijoituspaikoista ja kokoonpanoista on erityisratkaisujen kuvauksissa kohdassa Waterguard+-asennusratkaisut.

Anturinauha

• Anturinauha, jossa on 3,5 mm:n jakopistoke, voidaan liittää Linkbox+:aan tai langattomaan vesianturiin WaterSensor+ (vaatii WaterSensor+:n virtalähdekannattimen).
• Anturinauha on itsekiinnittyvä. Poista teipin alapuolella oleva suojapaperi ja kiinnitä teippi tukevasti puhtaaseen ja kuivaan pintaan, jossa mahdollisia vuotoja halutaan seurata. Anturiteippi voidaan kiinnittää myös vesiputkiin.
• HUOM! Vältä, että anturiteipin anturipisteet taittuvat tai joutuvat kosketuksiin toistensa (tai muun johtavan materiaalin) kanssa. Tämä voi aiheuttaa vääriä vuotohälytyksiä.
• Anturinauha on vakiona 3 metriä pitkä. Se voidaan tarvittaessa leikata haluttuun pituuteen (leikataan anturipisteiden välistä ).
• Anturinauhaa voidaan pidentää tai jakaa yhteensä 6 metriin. Katso lisätietoja alla olevista kohdista.

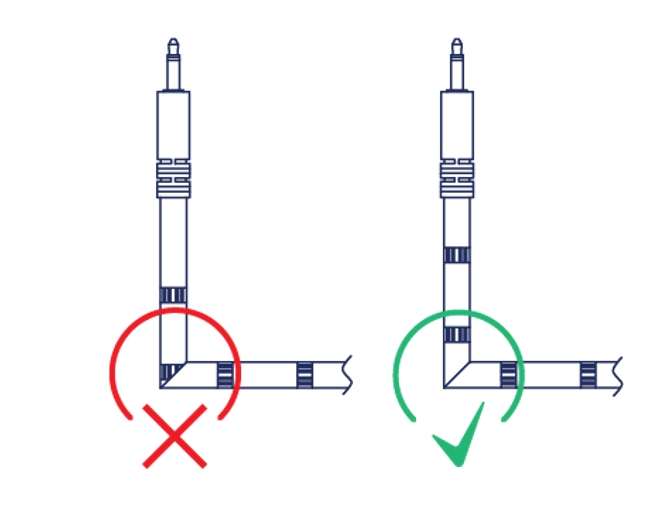

Jos anturinauhaa on tarpeen taittaa, se on tehtävä kahden anturipisteen välissä. Taittaminen anturipisteen kohdalla lisää oikosulun riskiä, mikä puolestaan voi johtaa vääriin vuotohälytyksiin.

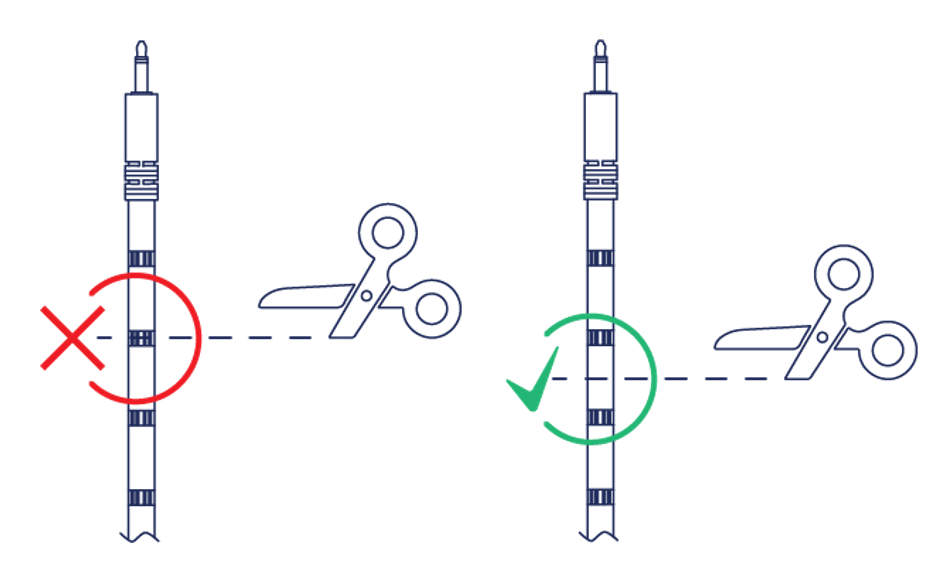

Anturinauha voidaan leikata haluttuun pituuteen. On tärkeää, että se leikataan 2 anturipisteen välistä. Anturipisteen leikkaaminen lisää oikosulun ja väärien vuotohälytysten riskiä.

Anturinauhan liitoskappale

Mukana toimitettua anturinauhaa voidaan pidentää yhteensä 6 metriin käyttämällä liitoskappaletta anturinauhaa varten yhdessä anturinauhan kanssa ilman Jack-pistoketta. Anturinauha työnnetään sisään jatkokappaleen kummaltakin puolelta.

HUOM! Testaa aina vesitunnistus liitoskohdan molemmilla puolilla varmistaaksesi, että liitos on onnistunut.

Anturinauhan jakaja

Jos haluat asentaa 2 kappaletta 3,5 mm:n Jack-pistokkeella varustettua anturinauhaa, käytä Sensor Tape w/3,5 mm Jack -jatkososaajaa.

Liitä jakaja Linkbox+:aan tai kiinnike langattomaan anturiin. Liitä sitten 2 x 3,5 mm:n Jack-pistokkeella varustettua anturinauhaa, jotka on kiinnitetty pintaan haluttuun suuntaan.

HUOM! Testaa aina veden havaitseminen molemmilla anturinauhoilla varmistaaksesi onnistuneen yhteyden.

WaterSensor+ langaton vesianturi

Langattomien antureiden rekisteröintiä varten katso tämä artikkeli

Yhteen Linkbox+ -laitteeseen voidaan liittää enintään 50 anturia.

Lisätietoja on Watersensor+-käyttöoppaassa.

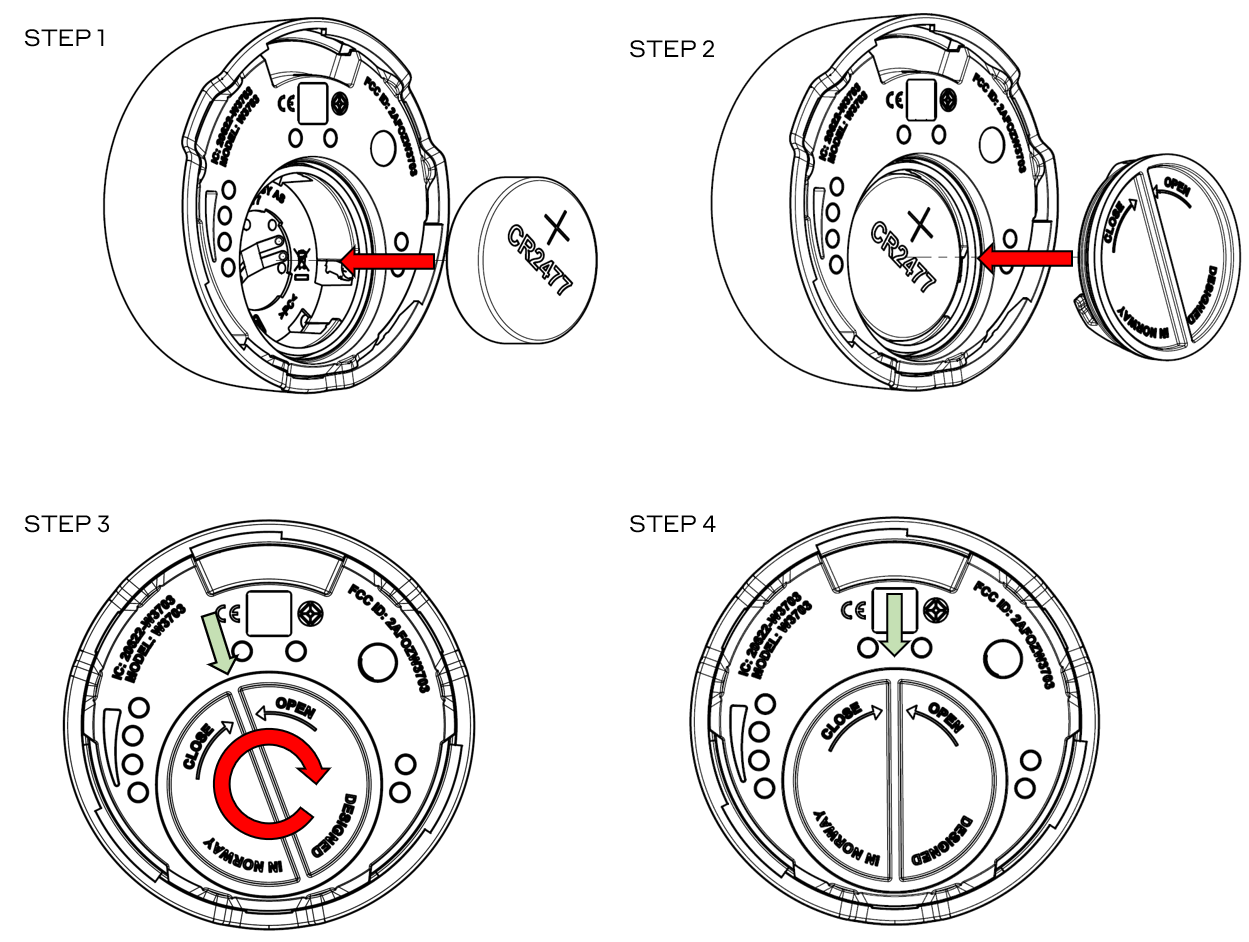

Aseta paristo

Anturin mukana toimitetaan 3 V:n kolikkoparisto CR2477, joka on asetettava paikalleen ennen anturin käyttöä. Jos pariston mukana toimitetaan muovisuoja, se on poistettava ennen asennusta. Paristokotelo on suljettu (veden pääsyn estämiseksi), joten sitä voi olla vaikea avata. Käytä sopivaa työkalua, jos sitä ei voi avata sormilla. Noudata alla olevia ohjeita:

WaterSensor+:n asettaminen paikalleen ilman kiinnikettä

Langattomia WaterSensor+ -vesiantureita voidaan käyttää ilman kiinnikettä. Anturi sijoitetaan vapaasti sinne, missä vesivuotoa, lämpötilaa tai kosteutta halutaan seurata. Mukana toimitettu paristo (CR2477) takaa yli 5 vuoden käyttöiän.

HUOM! Kun anturit sijoitetaan vapaasti, on aina olemassa riski, että ne vaihtavat tahattomasti asentoa tai kääntyvät ylösalaisin (esim. lattioita pestessä jne.). Huomioi tämä, sillä se voi vaikuttaa kykyyn havaita vuotoja.

WaterSensor+:n asennus kiinnikkeellä varustettuna

WaterSensor+ voidaan sijoittaa vapaasti seisomaan tai kiinnittää lattiaan, seinään tai kattoon WaterSensor+ Cover -kannattimen avulla. Kiinnike tarjoaa joustavuutta sijoittaa anturi strategisesti paikkoihin, joissa kosteuden mittaus on kriittistä terveyden ja rakennuksen eheyden kannalta.

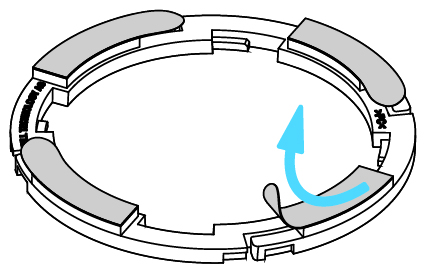

1. Puhdista kiinnityspinta ja poista 4x teippisuojat ennen kiinnikkeen asentamista.



   tai

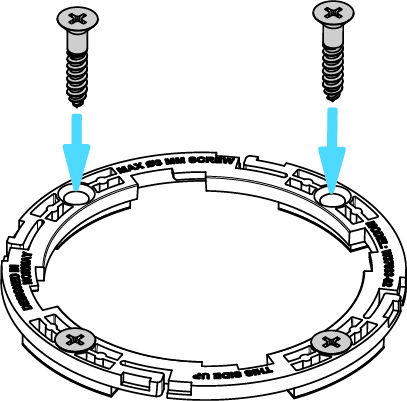

   Asenna alustaan sopivilla ruuveilla, vähintään 2x (max. Ø3 mm). Älä kiristä liikaa, sillä se vaurioittaa kiinnikettä.

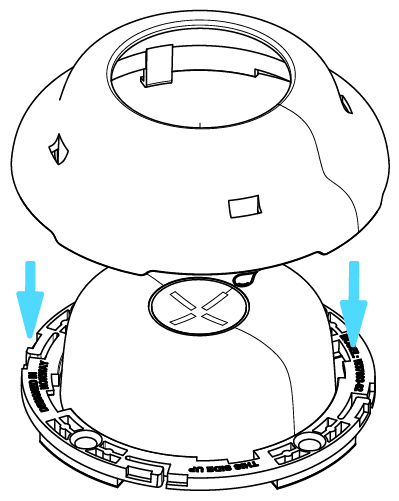

2. Aseta WaterSensor+ kannattimeen ja asenna kansi päälle.

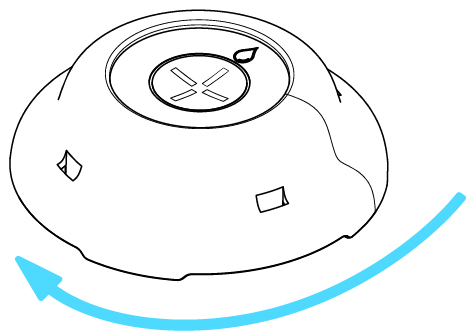

3. Käännä kantta nuolen suuntaan lukitsemiseksi. Kuulet ja tunnet "naksahduksen", kun kansi on paikallaan. Avaa kansi kääntämällä sitä vastakkaiseen suuntaan.



WaterSensor+ -anturin asennus kiinnikkeeseen, jossa on mahdollisuus ulkoisen anturinauhan ja virtalähteen käyttöön.

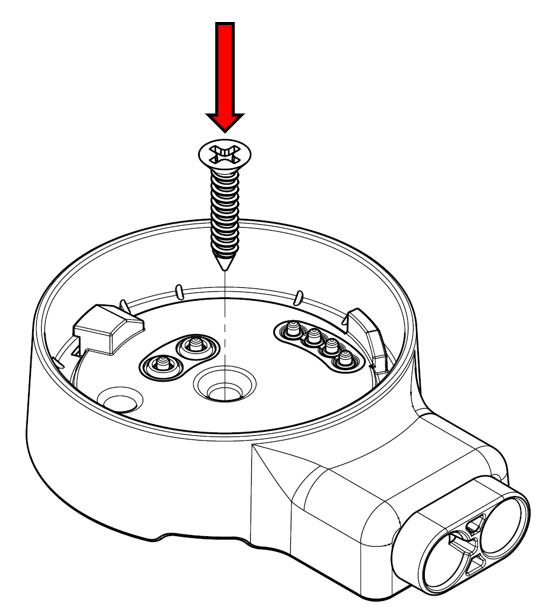

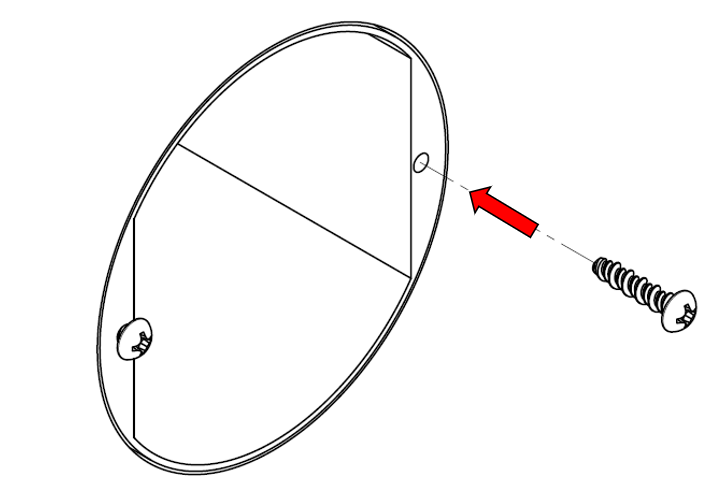

1. Kiinnitä WaterSensor+ -virtalähteen kiinnikelattiaan tai seinään A) ruuveilla (ei sisälly) tai B) mukana toimitetulla kaksipuolisella teipillä.
   A)

   B)

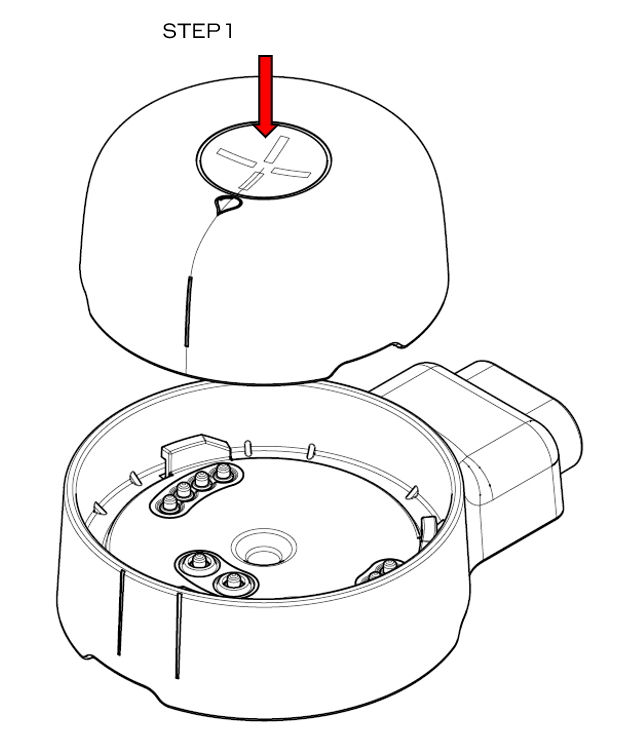

2. Kohdista anturin merkkiviiva kiinnikkeessä olevan merkkiviivan kanssa ja aseta anturi paikalleen (vaihe 1).

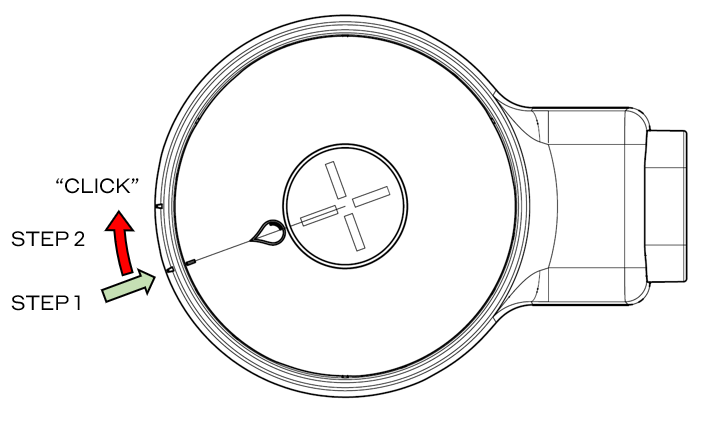

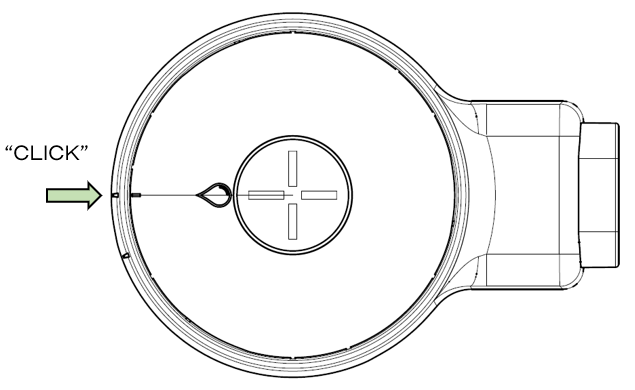

3. Käännä anturia myötäpäivään, kunnes kuuluu tuntuva "CLICK". Tarkista, että merkkiviiva osoittaa SULJETTU-asentoon (vaihe 2).



Kytke anturinauha kiinnikkeeseen (valinnainen):

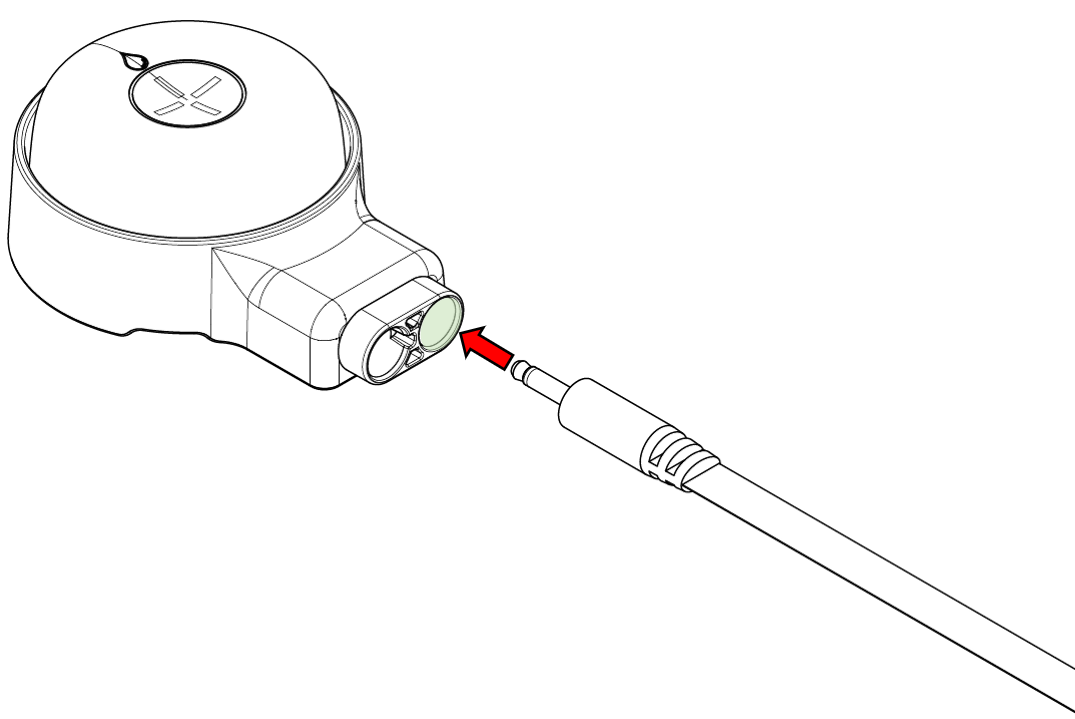

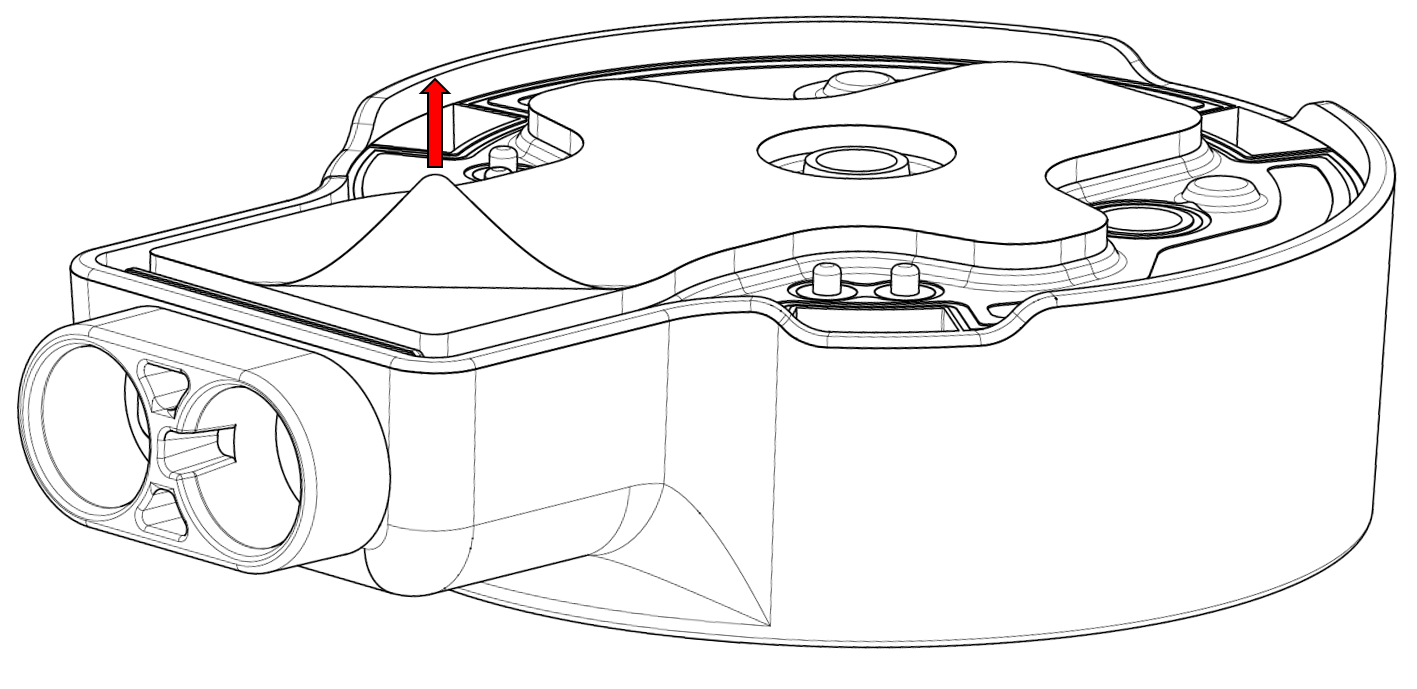

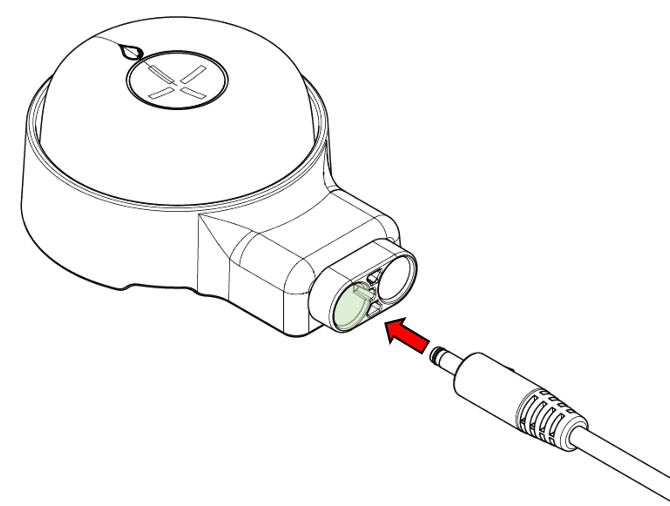

1. Anturinauha, jossa on 3,5 mm:n jakopistoke, työnnetään kannattimen oikealla puolella olevaan kosketuspisteeseen.

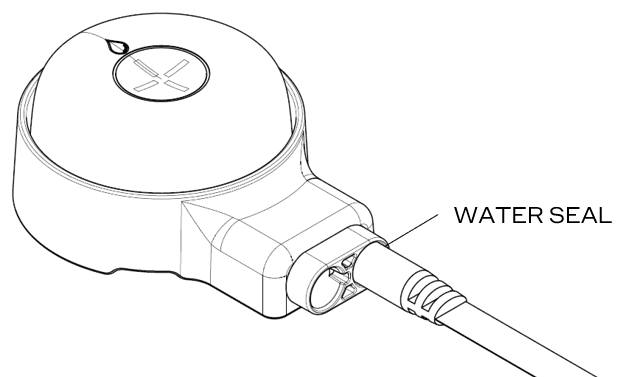

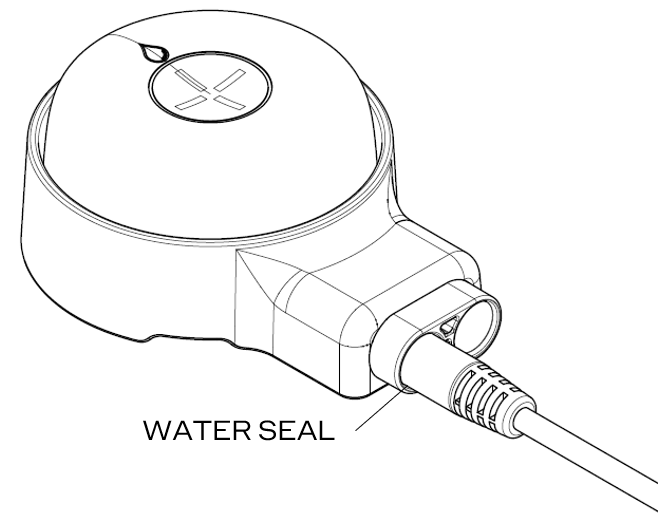

2. Työnnä liitin kokonaan sisään. HUOM! Kannattimessa on tiiviste, joka suojaa kosketuspisteitä veden sisäänpääsyltä. Siksi 3,5 mm:n jakkipistokkeen liittäminen vaatii hieman normaalia enemmän voimaa.


Kytke WaterSensor+:n 5 V:n virtalähde kiinnikkeeseen (valinnainen).

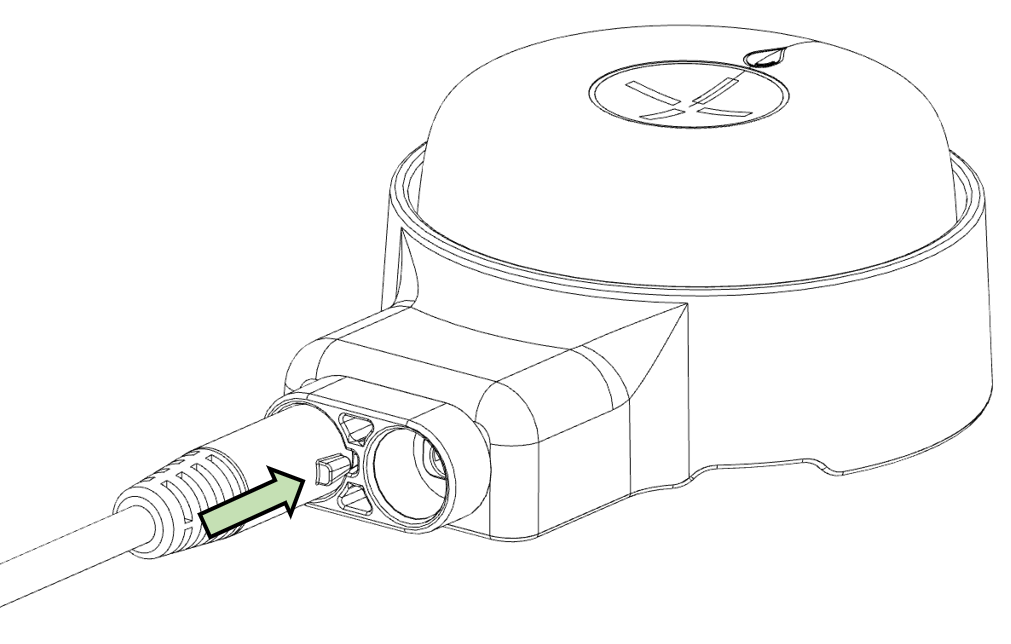

1. Virtapistoke työnnetään kannattimen vasemmalla puolella olevaan kosketuspisteeseen.

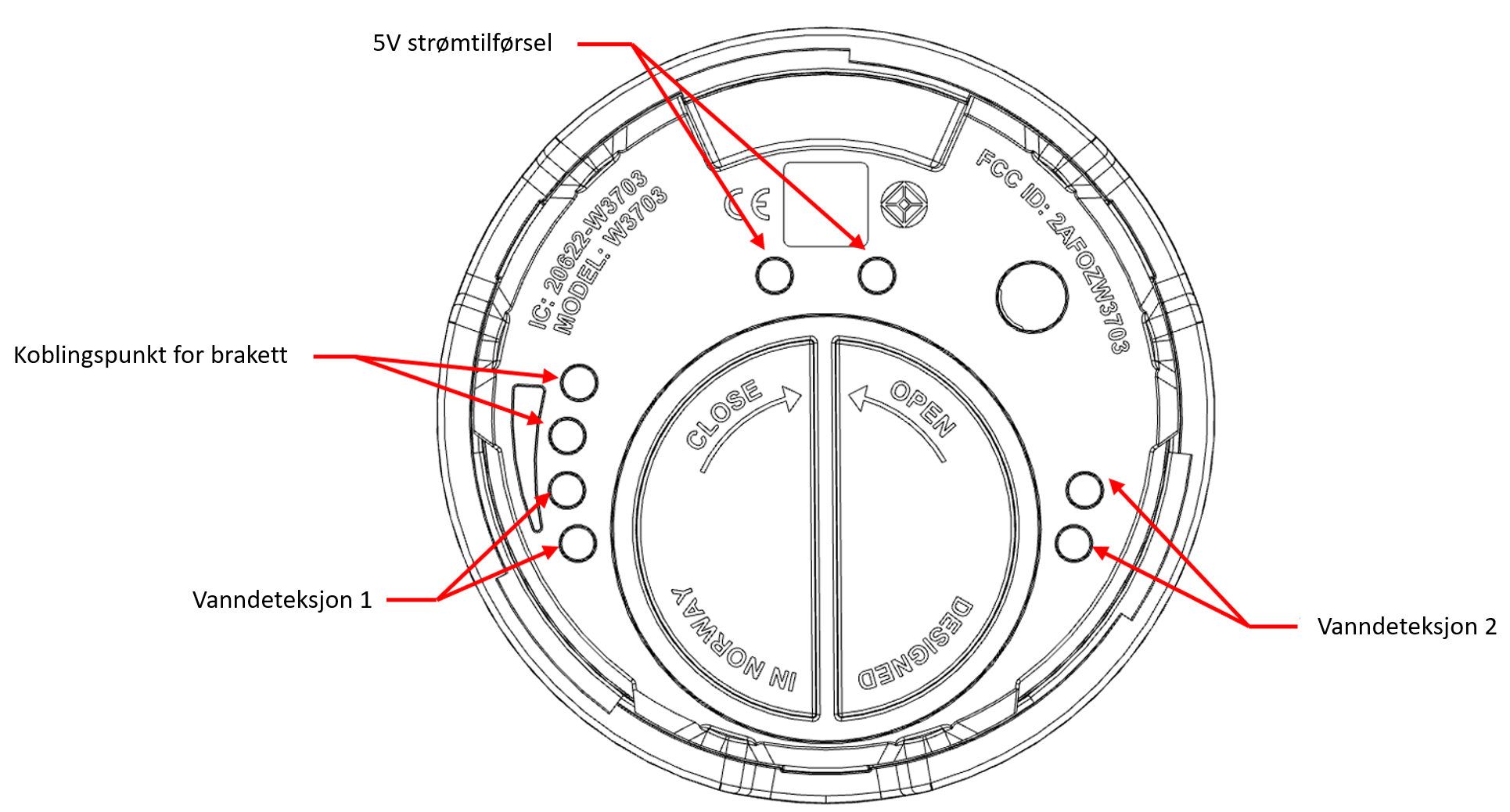

   HUOM! Väärän virtasovittimen käytön (tai kosketuspisteiden sekoittumisen) välttämiseksi virtasovittimen liitin on tehty pienellä tapilla, joka sopii vasemmanpuoleisessa kosketuspisteessä olevaan uraan. Varmista, että tämä tappi on oikeassa asennossa ennen kytkemistä.



Työnnä liitin kokonaan sisään. BS. Liittimessä on tiiviste, joka suojaa kosketuspisteitä veden sisäänpääsyltä. Siksi se vaatii hieman normaalia enemmän voimaa.

WaterSensor+:n asentaminen seinärasiaan telakointilaitteella (TULOSSA).

WaterSensor+ voidaan asentaa seinärasiaan, johon on kytketty virta, käyttämällä WaterSensor+:n telakointia. Tuote on tilattavissa vuoden 2024 aikana.

HUOM! Kiinteät asennukset on teetettävä valtuutetulla sähköasentajalla.

1. Vakiomallinen, yksinkertainen seinärasia (Elko- ja Schneider-yhteensopivuus on taattu) asennetaan seinään ja 230V AC-virtakaapeli johdetaan seinärasiaan.

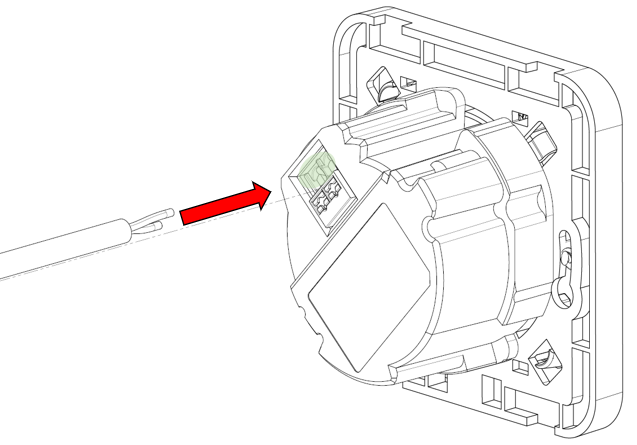

2. Virtajohto (230V AC) kytketään telakointikannakkeen virtalähteeseen. Napaisuus on merkitty liittimeen.

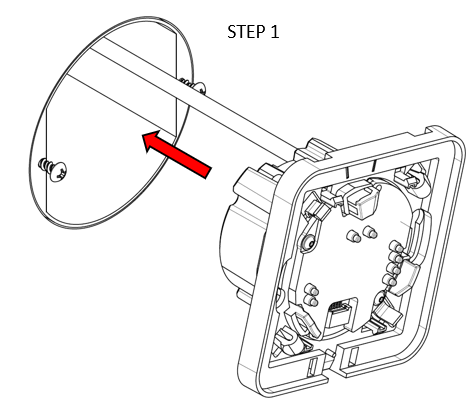

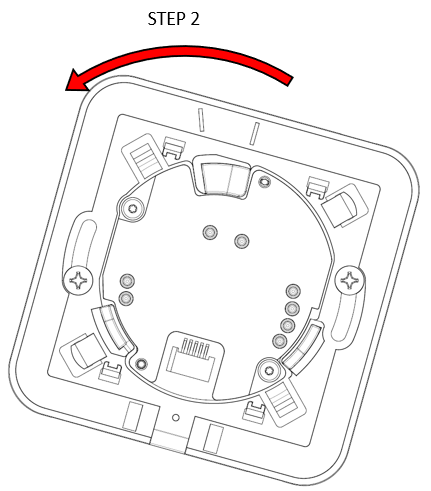

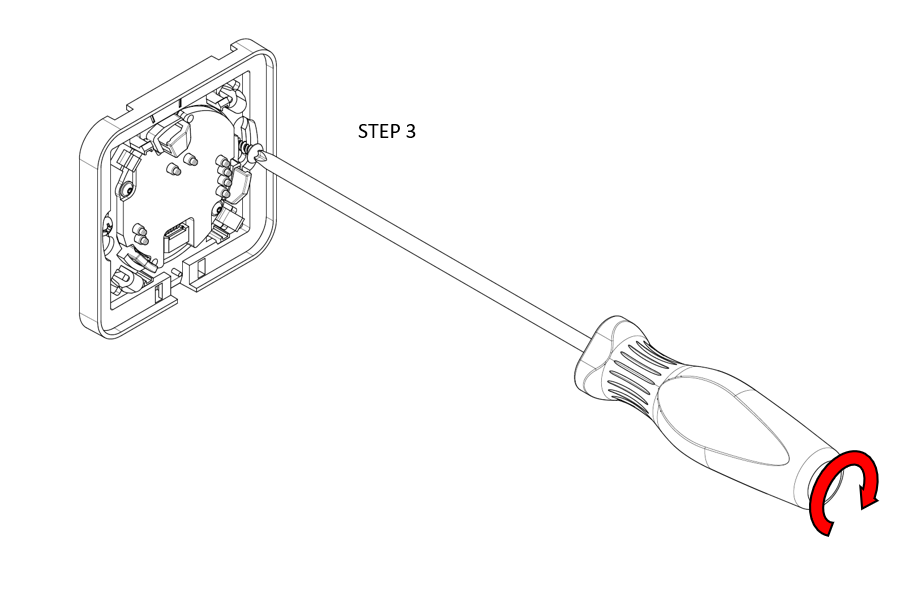

3. Ruuvaa telakointikiinnike seinäkoteloon seinäkotelon ruuveilla ja säädä asento.

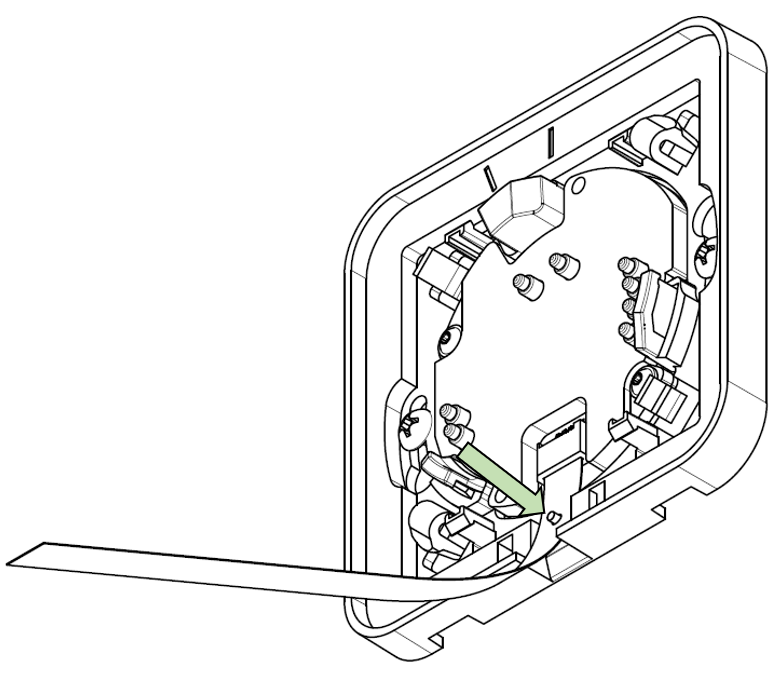

4. Kytke anturinauha. Varmista, että teipin leikkaus on telakointikiinnikkeen turvatapin kohdalla.

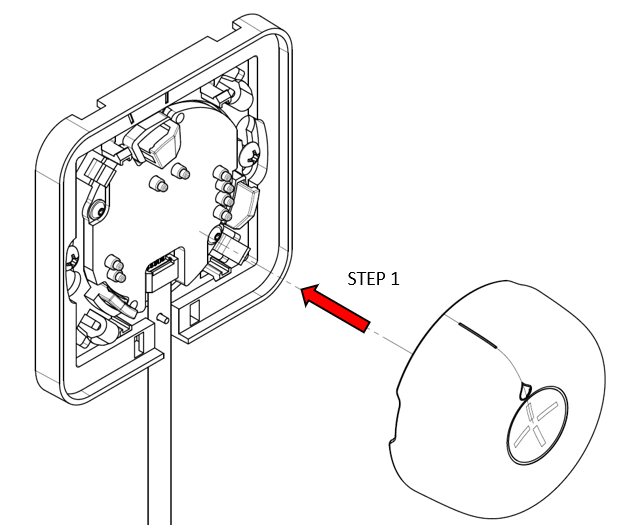

5. Kohdista anturin merkkiviiva kiinnikkeessä olevan merkkiviivan kanssa ja aseta anturi paikalleen (vaihe 1).

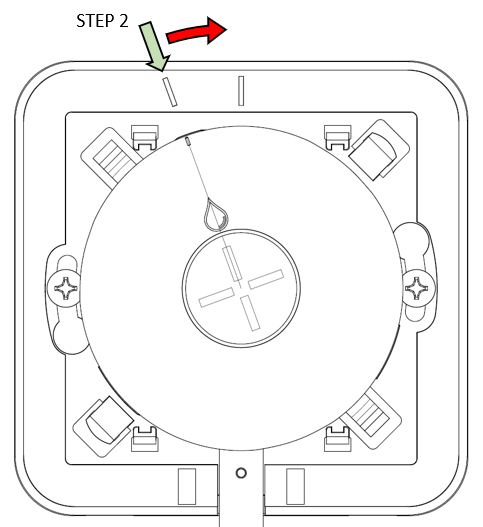

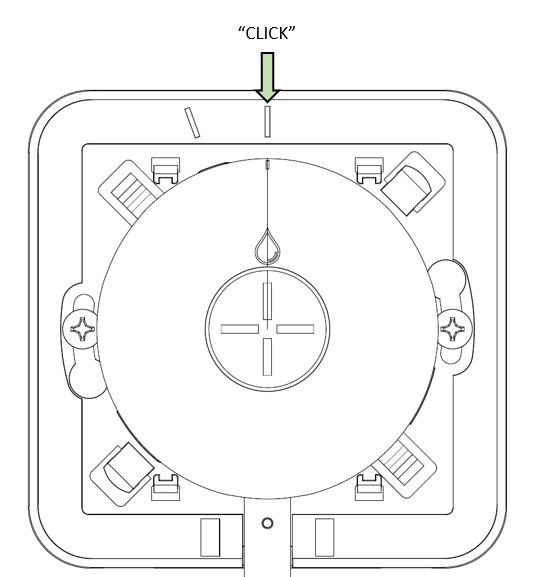

6. Käännä anturia myötäpäivään, kunnes kuuluu havaittava/kuultava "CLICK". Tarkista, että merkkiviiva osoittaa SULJETTU-asentoon (vaihe 2).

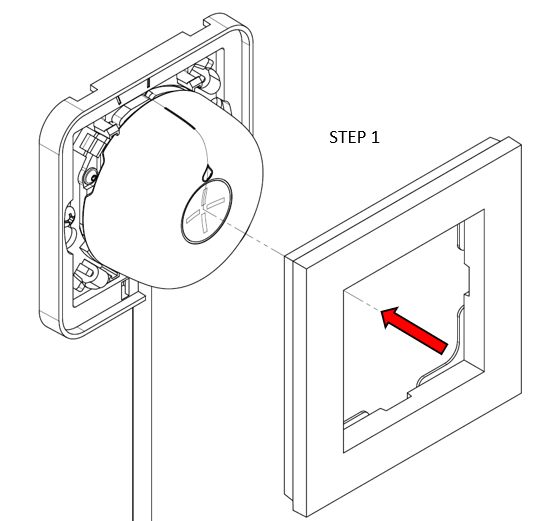

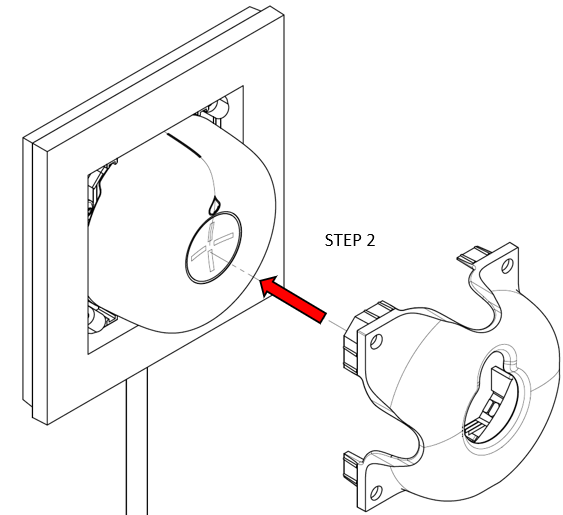

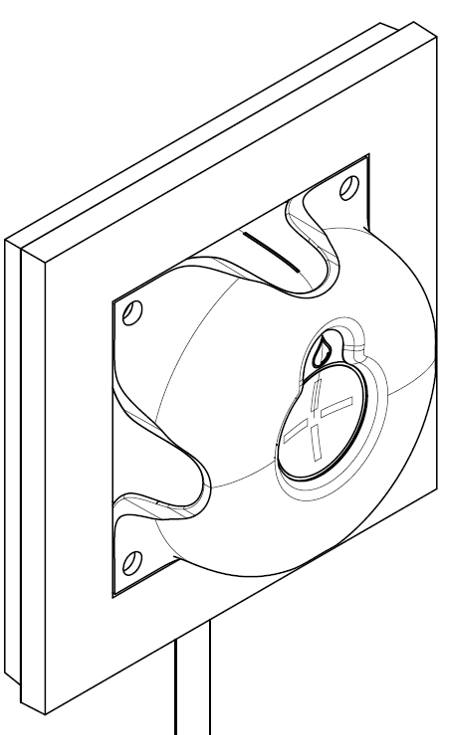

7. Asenna kehys telakointikannattimeen (myös ELKO Smart -yksittäiskehys on yhteensopiva). Varmista, että kehys napsahtaa tukevasti paikalleen.

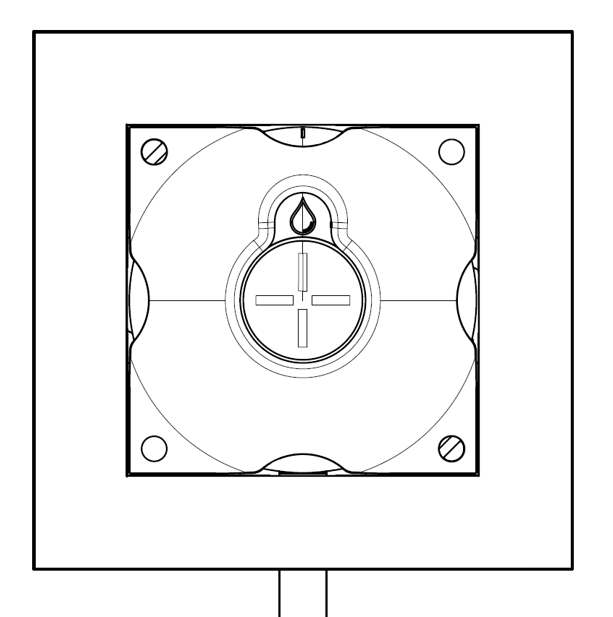

8. Asenna suojakansi anturin päälle. Varmista, että suojus napsahtaa tukevasti paikalleen. HUOM! Varmista, että suojus on asennettu oikein päin.

9. Anturin LED-valon (vesipisara) pitäisi näkyä, kun suojus on kiinnitetty oikein.
