1. Introduksjon

Introduksjon

Waterguard+ er et lekkasjebeskyttelsessystem som overvåker og automatisk stenger vanntilførselen i hjemmet ditt ved vannlekkasjer, lave temperaturer som kan føre til isdannelse og rørbrudd, og vedvarende høy luftfuktighet*. Systemet detekterer vann ved hjelp av fysisk tilkoblet sensorbånd og/eller en eller flere trådløse sensorer.

I Norge har det siden TEK10 (Byggteknisk forskrift) vært krav om installasjon av automatiske lekkasjestoppere i nye bygninger. Paragraf 15-5, punkt (4) i Forskrift om tekniske krav til byggverk (TEK17) etter plan- og bygningsloven (PBL) stiller krav om at lekkasjer skal være lette å oppdages og ikke føre til skader på vanninstallasjoner og bygningsdeler.

Omfanget av dekningen for automatiske lekkasjestoppere er beskrevet i Byggteknisk forskrift (TEK 17) med tilhørende veiledning, se § 15-5, punkt (4), og er gjengitt som et utdrag nedenfor:

---

Preaksepterte ytelser

1. Lekkasjer: Lekkasjer fra innebygde sisterner eller lignende skal synliggjøres. I andre rom enn våtrom må lekkasjen også føre til at vannet stenges av automatisk.
2. Hvis bygningens faste vanninstallasjon har et innendørs tappested der lekkasjevannet ikke vil renne til sluk eller overløp, må det installeres en automatisk lekkasjestopper. Det samme gjelder tilkoblingspunkter for produkter og utstyr som bruker vann, for eksempel vaskemaskiner og oppvaskmaskiner. En automatisk lekkasjestopper er en fuktsensor som sender et signal til en ventil som stenger av vanntilførselen.

---

Waterguard+ er typegodkjent av Sintef (TG20834), noe som gjør det mulig å få installasjonen FG-godkjent. Dette kan gi rabatt på forsikringen.

OBS! For å få installasjonen av Waterguard+ automatisk lekkasjestopper FG-godkjent, er det krav til utfylling av FG-attest.

Malen for FG-attesten er tilgjengelig på Finans Norges nettsider under FG-attest lekkasjestopper.

FG-attesten er kundens bevis på at installasjonen, inkludert produktene, er i samsvar med de norske kravene som fremgår av FG-regler for automatiske lekkasjestoppere (FG-600:3).

Installasjonen av Waterguard+ skal utføres av en autorisert rørlegger med gyldig fagbrev, sentral godkjenning for ansvarsrett og obligatorisk ansvarsforsikring. Hvis dette ikke gjøres, bortfaller garantien og FG-godkjenningen, samt at installatøren blir ansvarlig for skader eller feil.

Basert på beskrivelsen av dekningsomfanget i TEK17 ovenfor, anbefaler vi at Waterguard+ installeres slik at følgende områder sikres:

• Kjøkkenbenkeplate med tilhørende rørtilkoblinger
• Oppvaskmaskin med tilhørende tilkoblinger
• Vaskemaskin med tilhørende tilkoblinger
• Vannfilter med tilhørende tilkoblinger
• Kjøleskap med vanntilkobling og tilhørende vannrør
• Drikkevannsmaskiner med tilhørende tilkoblinger
• Vannvarmere (kjeler) med tilkoblingsrør
• Rom uten avløp med sanitærutstyr uten overløp
• Rom uten avløp med fordelingsskap for rør-i-rør-system. Lekkasje fra rør-i-rør-systemet føres til fordelingsskapet, hvor det kan plasseres en detektor eller lignende for å stenge av vannet. I fordelingsskap der lekkasjevannet ledes ut av veggen og ikke til sluk, skal det utstyres med en vannføler koblet til en automatisk lekkasjestopper som stenger av vannet.
• Skjulte og åpne vannrør som ikke er sikret med et drenert rør eller er plassert i et rom med vanntett gulv og sluk, skal ha en godkjent lekkasjestopper der det er installert sensorer som gjør at systemet oppdager, varsler og stenger av vannlekkasjer før det oppstår skade på bygningen.
• Innbygde sisterner, avløpsarmaturer eller lignende

Hvis oppvaskmaskinen er installert i kjøkkenbenken, er det ikke behov for lekkasjestoppere for både maskinen og benkeplaten. Tilsvarende vanninstallasjoner som ikke er nevnt ovenfor, må også sikres.

Systemet kan ikke forutsi eller forhindre at lekkasjer oppstår, men det gir effektiv skadebegrensning. Når en vannlekkasje oppdages, stenges vanntilførselen umiddelbart, og husets medlemmer varsles via Abralife-appen, i tillegg til lyd- og lyssignaler i hjemmet.

Detaljert informasjon om vannalarmer er tilgjengelig i Abralife-appen, for eksempel hvilke sensorer som varsler og hvilke tiltak som kan iverksettes. Appen kan også brukes til å fjernstyre ventilene (åpne og stenge vanntilførselen, for eksempel på en hytte).

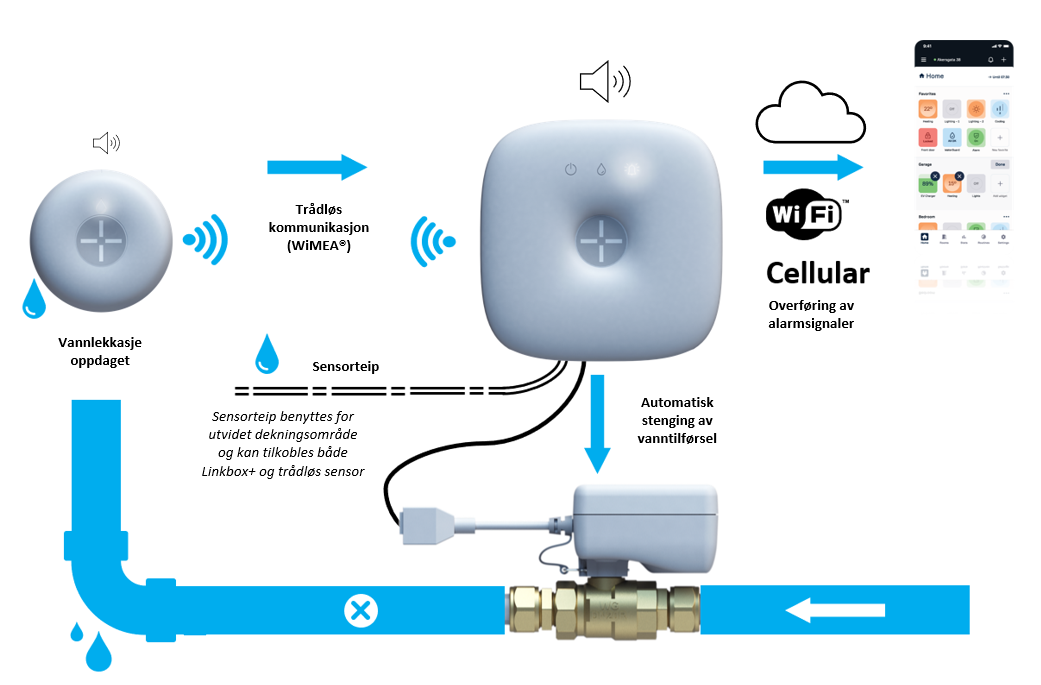

Systemet består av sentralenheten Linkbox+ eller Adapter, ventiler i dimensjoner fra 1/2" (DN15) til 2" (DN50), trådløse sensorer, sensortape, diverse braketter og tilbehør, samt Abralifes mobilapp for styring og varsling. Systemet kan styre opptil 2 kuleventiler (eller opptil 3 magnetventiler) og opptil 50 trådløse sensorer per sentralenhet.

Avsnittene nedenfor gir en kort introduksjon til hovedkomponentene i Waterguard+. De resterende artiklene i denne installasjons- og brukerhåndboken gir retningslinjer for installasjon, testing, aktivering og drift av systemet.

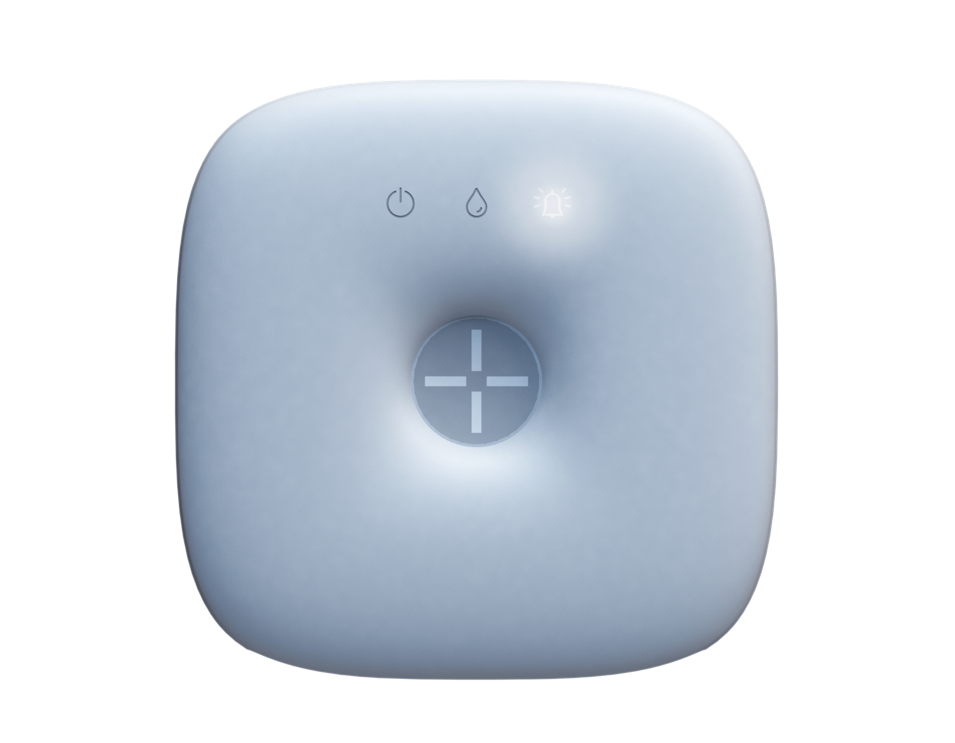

Linkbox+

Linkbox+ er sentralenheten – systemets hjerte og hjerne – som mottar signaler fra vannsensorene og sørger for at tilhørende ventiler lukkes automatisk. Den varsler med lyd- og lyssignaler hvis det oppdages en lekkasje, og systemet kan også fjernstyres via Abralifes mobilapp.

Linkbox+ finnes i to versjoner: Linkbox+ 4G og Linkbox+ WiFi. Forskjellene mellom disse modellene er beskrevet i denne artikkelen. Ytterligere produktinformasjon og brukerhåndbøker er tilgjengelig på Abra supportsidene: Linkbox+ 4G og Linkbox+ WiFi.

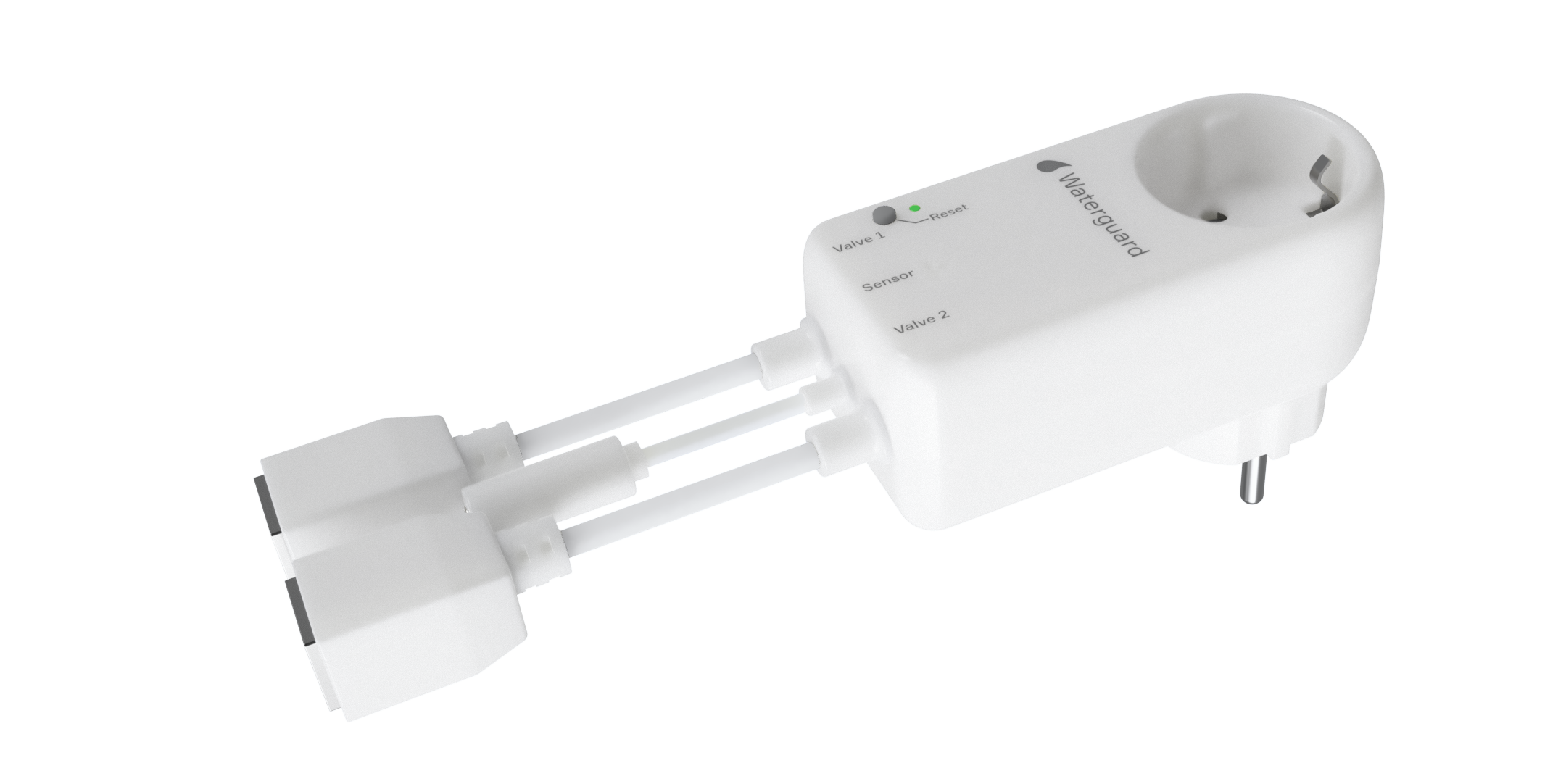

Adapter

Adapter er sentralenheten – systemets hjerte og hjerne – som mottar signaler fra vannsensorene og sørger for at tilhørende ventiler lukkes automatisk. Den varsler med lyd- og lyssignaler hvis det oppdages en lekkasje, og systemet kan også fjernstyres via Abralifes mobilapp. Adapter kommer kun i WiFi-versjon.

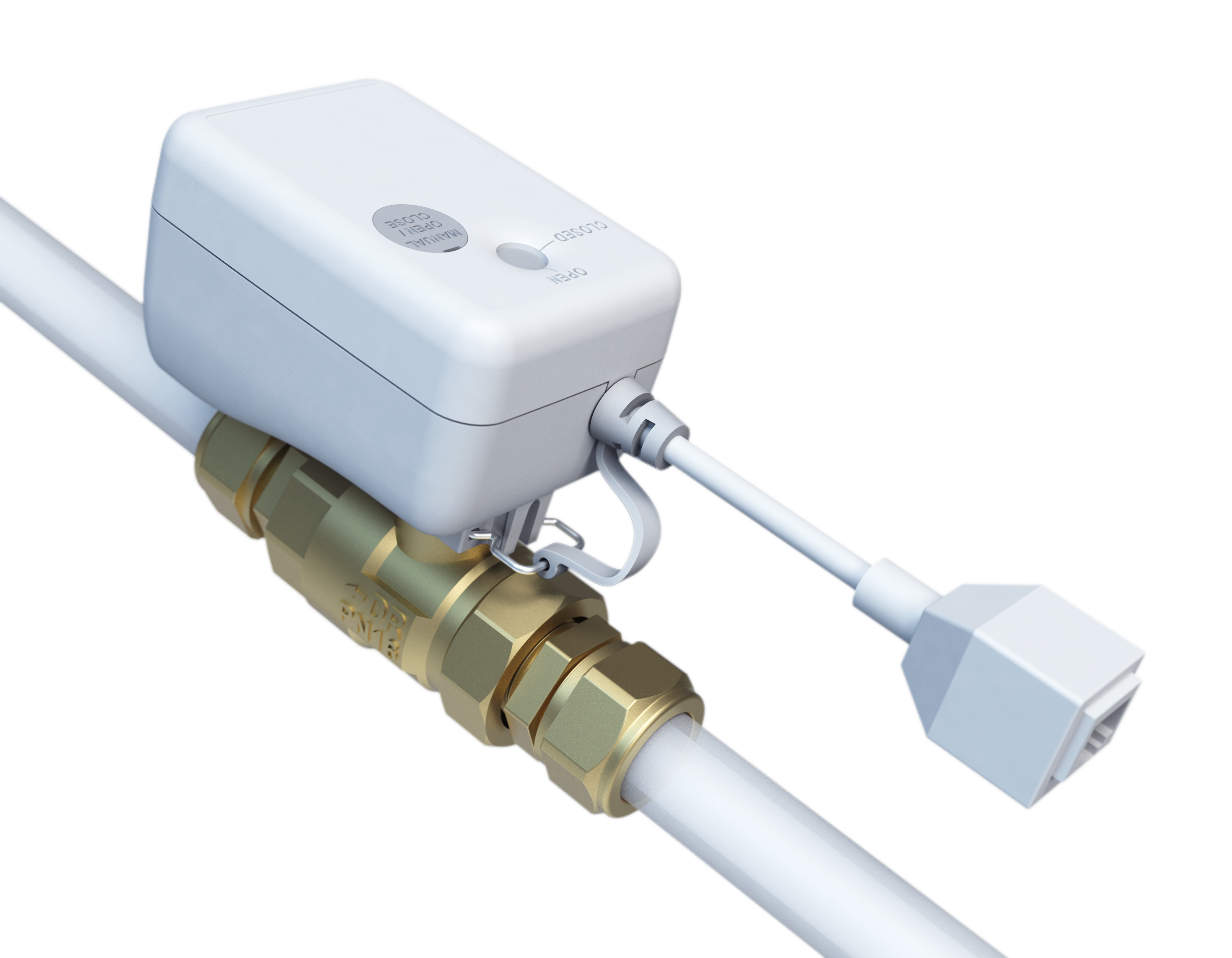

Motorisert kuleventil

En eller to kuleventiler installeres på boligens vannrør av en autorisert installatør. Når sensorene registrerer vann, stenges vanntilførselen umiddelbart for å minimere konsekvensene av en potensiell lekkasje. Brukere av systemet kan også fjernstyre ventilen og se status via Abralife-appen.

OBS! For installasjoner som krever 3 ventiler eller der rørdimensjonen er større enn 3/4" (DN20), brukes magnetiske 230V-magnetventiler med tilhørende strømadapter.

WaterSensor+

Den trådløse vannsensoren WaterSensor+ registrerer vann og måler temperatur og luftfuktighet. Når vann oppdages, sendes et trådløst signal til Linkbox+, som styrer tilkoblede ventiler og stenger av vanntilførselen. Brukerne varsles med lyd og lys på både sensoren og sentralenheten, samt via Abralife-appen.

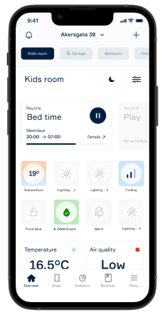

Abralife mobilapp

Abralife-appen gjør det mulig for hjemmets beboere å konfigurere, overvåke og styre opptil 2 kuleventiler (3 magnetventiler), 50 trådløse sensorer og kablet sensorbånd. I appen kan du lese av temperatur og luftfuktighet, åpne og stenge vanntilførselen, samt motta umiddelbar varsling ved utløst alarm eller andre feilsituasjoner – uansett hvor du befinner deg.

Appen er gratis og kan lastes ned der du vanligvis laster ned apper til din mobile enhet.

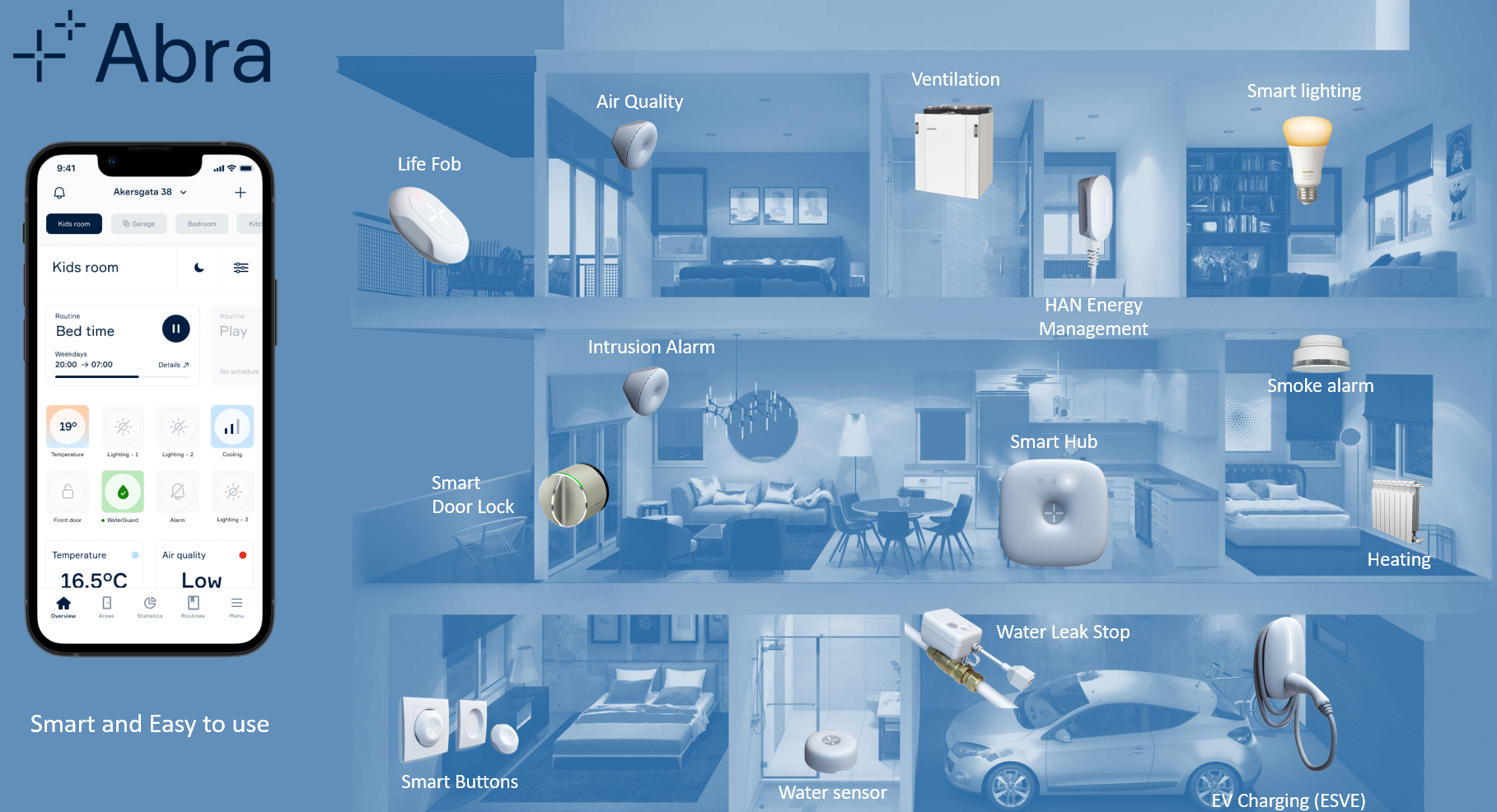

Abra - en smart tjenesteplattform for private hjem, borettslag og næringsbygg

Waterguard+ er et frittstående produkt, men er også integrert i vår nye og smarte tjenesteplattform for private hjem, sameier og næringsbygg. Linkbox+, i kombinasjon med Abralife-appen, gjør det mulig å koble til, kontrollere og overvåke et bredt spekter av systemer, produkter og tjenester knyttet til hjemmet ditt, for eksempel ventilasjonskontroll, strømovervåking, varmestyring, røykdeteksjon, adgangskontroll og smarte lyspærer. Denne plattformen (produkter, tjenester og Abralife-appen) kaller vi Abra.

Denne installasjons- og brukerhåndboken er beregnet på Waterguard+ som en frittstående lekkasjestopper. For mer informasjon om hvordan du kommer i gang med Abra og bruker systemet sammen med andre smarte produkter, funksjoner og tjenester, kan du besøke www.abralife.no.

*
