Linkbox+
Fullstendig installasjons- og brukermanual for Linkbox+ finner du her (Abra selvbetjeningsportal). Nedenfor følger et utdrag av installasjons- og brukermanualen for sentralenheten Linkbox+.
.

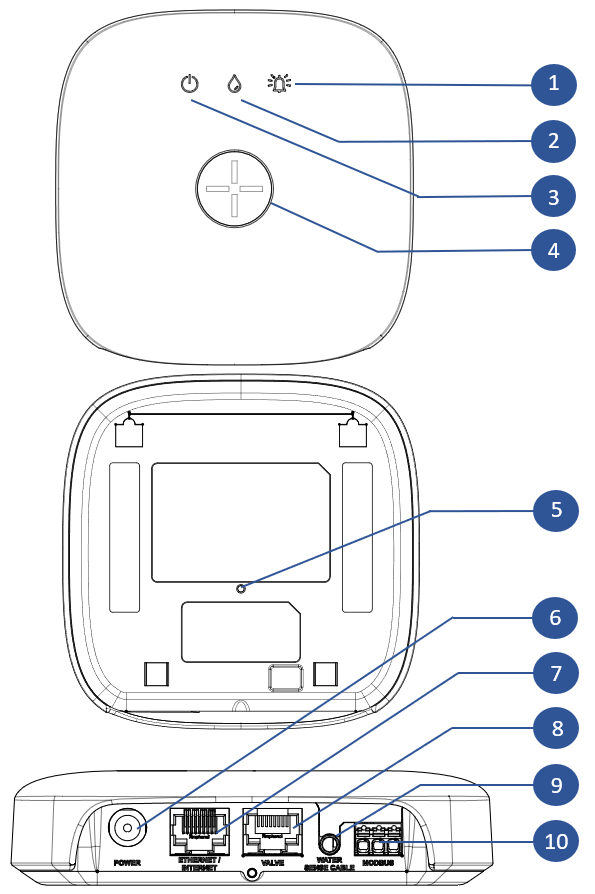

| ID | Funksjon | Beskrivelse |
| 1 | Bjellesymbol (LED) |
Statuslampe for andre typer varslinger enn lekkasjealarm. Se brukermanual for detaljer |
| 2 | Vanndråpesymbol (LED) | Statuslampe for lekkasjealarm og sensortilkobling. Se brukermanual for detaljer |
| 3 | Strømsymbol (LED) | Statuslampe for systemet. Se brukermanual for detaljer |
| 4 | Linkbox-knappen | Knapp for å stenge/åpne vanntilførsel, aktivere parings- og overstyringsmodus, samt dempe alarmer. |
| 5 | Reset-knapp | Knapp for tilbakestilling av fabrikkinnstillinger. |
| 6 | Strømtilkobling Linkbox+ | For tilkobling av 24V DC strømadapter |
| 7 | Ethernet/Internet | RJ45 kontakt for alternativ tilkobling mot internett via kablet nettverk (Ethernet) |
| 8 | Ventilstyring | RJ45 kontakt for tilkobling til ventiler (strømforsyning og styringssignaler) |
| 9 | Sensortilkobling | 3,5mm Jack tilkobling for sensorteip eller sensorledning |
| 10 | Modbus connector* |
Kontakt for tilkobling mot HVAC systemer *kun tilgjengelig på Linkbox+ 4G |

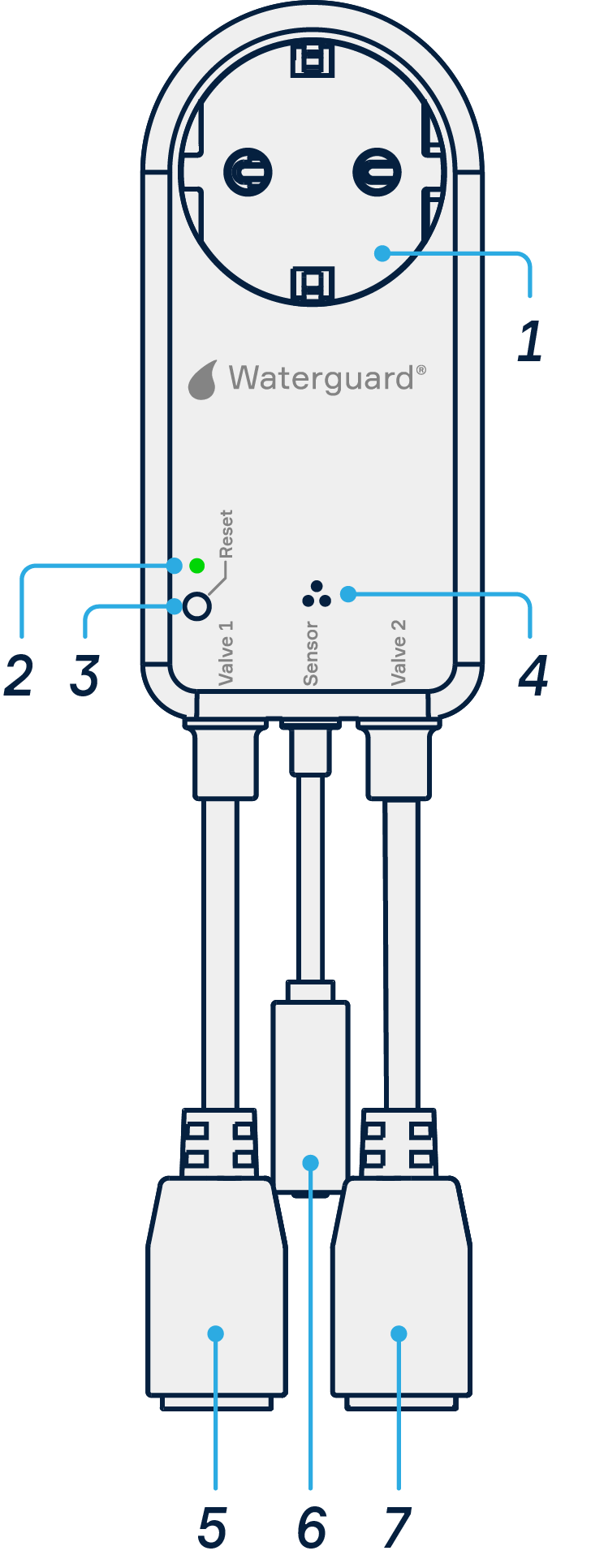

Adapter
| ID | Funksjon | Beskrivelse |
| 1 | Stikkontakt med gjennomføring |
Integrert gjennomgangsstikkontakt, slik at stikkontakten fortsatt kan brukes til andre enheter selv når systemet er tilkoblet. |
| 2 | Statuslys (LED) | Statuslampe for lekkasjealarm og sensortilkobling, samt Statuslampe for systemet. Se brukermanual for detaljer |
| 3 | Reset-knapp | Knapp for å stenge/åpne vanntilførsel, aktivere parings- og overstyringsmodus, samt dempe alarmer. |
| 4 | Hull for lydsignaler | Åpning for intern lydgiver (buzzer) som gir lydvarsler ved lekkasje, feil eller andre systemhendelser. |
| 5 | Tilkobling til ventil 1 | RJ45 kontakt for tilkobling til ventil (strømforsyning og styringssignaler) |
| 6 | Tilkobling for kablet vannsensor | 3,5mm Jack tilkobling for sensorteip eller sensorledning |
| 7 | Tilkobling til ventil 2 | RJ45 kontakt for tilkobling til ventil (strømforsyning og styringssignaler) |

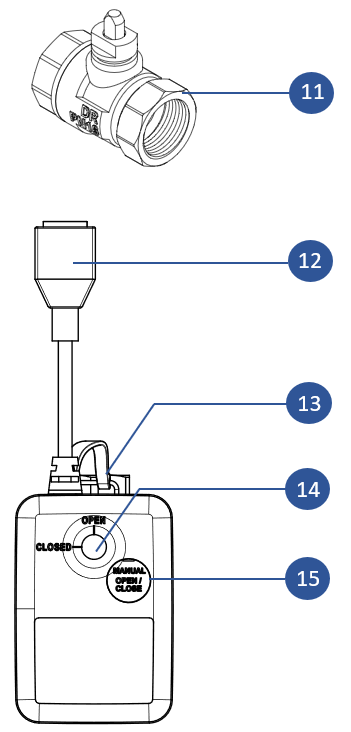

Motorisert kuleventil
| ID | Funksjon/Komponent | Beskrivelse |
| 11 | Kuleventil | 1/2" eller 3/4" kuleventil med hurtigkobling for aktuator |
| 12 | RJ45 kontakt | RJ45 kontakt for tilkobling av aktuator mot Linkbox+ (med Cat.6 kabel). |
| 13 | Låsepinne | Låsepinne for hurtigkobling av ventil |
| 14 | Posisjonsindikator | Posisjonsindikatoren viser ventilens posisjon til enhver tid |
| 15 | Manuell overstyring | Manuell styring av ventil (f.eks. ved strømbrudd). Krever Philips PH1 skrutrekker eller tilsvarende |

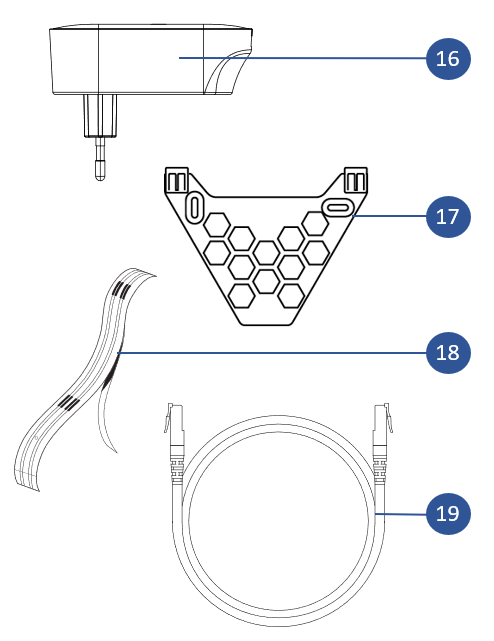

Standard tilbehør
| ID | Komponent | Beskrivelse |
| 16 | Strømadapter for Linkbox+ | 24VDC strømforsyning til Linkbox+ |
| 17 | Monteringsbrakett for Linkbox+ | Standard veggbrakett for Linkbox+ |
| 18 | Sensortape med 3.5 mm Jack plugg | 3 meter selvklebende sensorteip med 3,5mm Jack-plugg |
| 19 | Cat.6 kabel |
Cat.6 kabel for tilkobling av ventil mot Linkbox+ (strømforsyning og styringssignaler). Standard lengde er 0,6 meter, men systemet tillater inntil 100 meter lengde på kabel. |
WaterSensor+
Se fullstendig installasjons- og brukermanual for WaterSensor+.

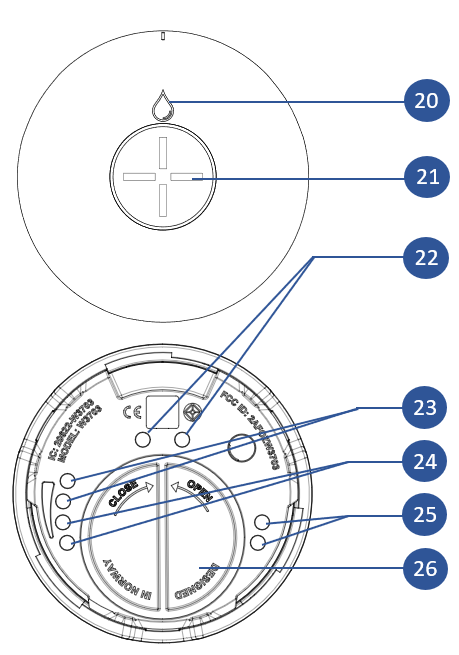

| ID | Funksjon | Beskrivelse |
| 20 | Vanndråpesymbol (LED) | Statuslampe. Signaliserer lekkasjealarm, paringsmodus etc. Se denne artikkelen for detaljer |
| 21 | Sensorknapp | Knapp for å aktivere paringsmodus, resette sensor etc. |
| 22 | Strømforsyning | Kontaktpunkter for 5VDC strømforsyning (ved bruk av brakett tilkoblet eget 5VDC strømadapter) |
| 23 | Brakettkontakter | Kontaktpunkter for tilkobling til brakett |
| 24 | Lekkasjedeteksjon 1 | Probepar for lekkasjedeteksjon. Alarm aktiveres når kontaktpunktene kortsluttes |
| 25 | Lekkasjedeteksjon 2 | Probepar for lekkasjedeteksjon. Alarm aktiveres når kontaktpunktene kortsluttes |
| 26 | Batterihus | Batterihus for CR2477 batteri |

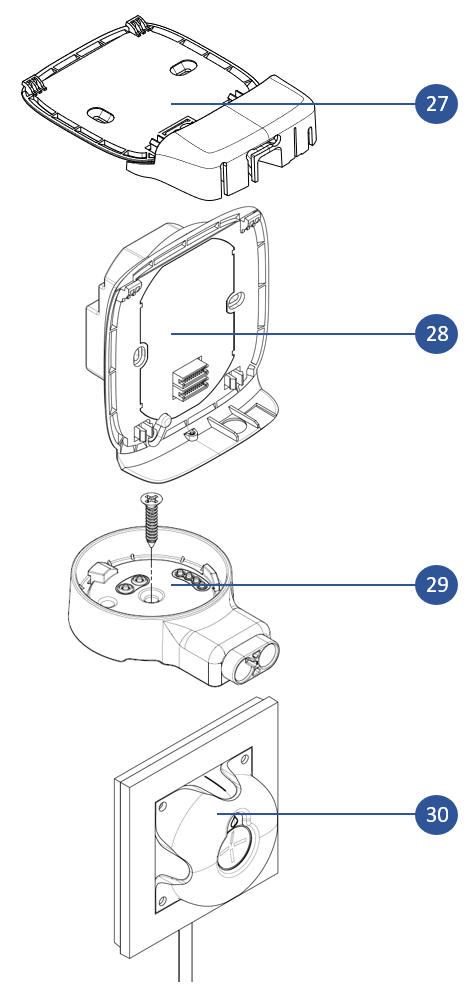

Øvrige braketter
| ID | Komponent | Beskrivelse |
| 27 | Sikkerhetsbrakett for Linkbox+ |
Alternativ brakett for Linkbox+ med beskyttelsesdeksel (Planlagt lansert i 2024) |
| 28 | Docking for Linkbox+ (230V, 1,5 wallbox mount) |
Dokkingbrakett for montering av Linkbox+ 4G i 1.5 veggboks (for skjult kabelføring) (Planlagt lansert i 2024) |
| 29 | Strømforsyningsbrakett for Watersensor+ | Standard festebrakett for WaterSensor+ med mulighet for tilkobling av ekstern strømforsyning og sensorteip. |
| 30 | Docking for WaterSensor+ |
Dokkingbrakett for montering av WaterSensor+ i standard veggboks (for skjult kabelføring) (Planlagt lansert i 2024) |

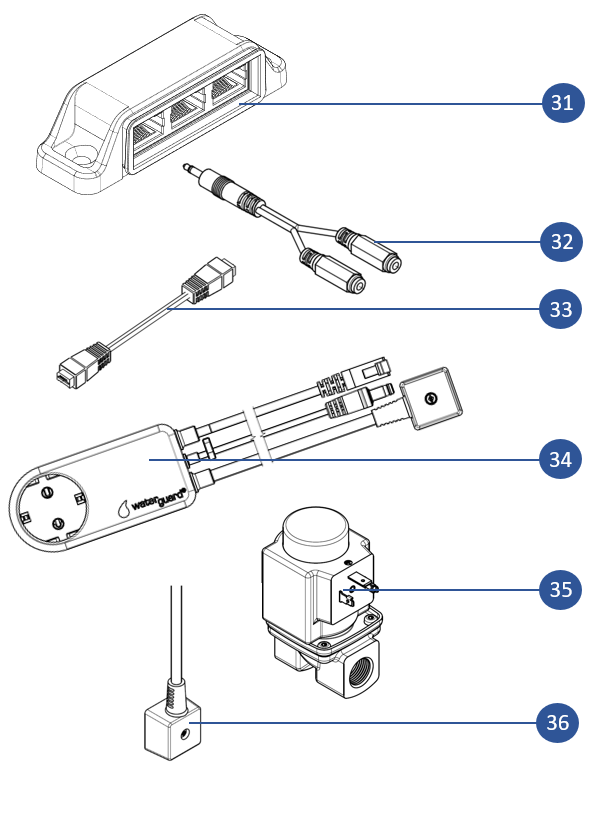

Øvrig tilbehør
| ID | Komponent | Beskrivelse |
| 31 | Splitter for nettverkskabel - for installasjon av to (2) kuleventiler | Benyttes for styring av 2 kuleventiler fra samme Linkbox+ (f.eks. VV og KV) |
| 32 | Splitter for Sensor Tape w/3.5 mm Jack | Splitter for tilkobling av ekstra sensorteip (2 x 3 meter) |
| 33 | Skjøtestykke for Sensor Tape | Skjøtestykke for forlengelse av sensorteip (2 x 3 meter) |
| 34 | Strømadapter for Linkbox+ og magnetiske solenoidventiler 24V DC / 230V AC |
Adapteret må benyttes dersom 230V magnetventiler (1/2" til 2") skal benyttes istedet for kuleventiler (Planlagt lansering desember 2023) |
| 35 | Magnetiske solenoidventiler 1/2"-2" (DN15-DN50) | Danfoss 230V magnetventil (1/2" til 2") |
| 36 | Benyttes for styring av opptil 3 magnetventiler fra samme Linkbox+, eller for å øke avstanden fra veggstikk til ventil. |
