6. Instalacja i uruchomienie Linkbox+

Lokalizacja Linkbox+

Linkbox+ jest montowany w odpowiednim miejscu, zwykle w pobliżu zaworu. Dostarczony kabel kat.6 do połączenia Linkbox+ i zaworu ma długość 0,6 metra, ale można go zastąpić standardowym kablem kat.6 (do 100 metrów), jeśli istnieje potrzeba lub chęć umieszczenia Linkbox+ w większej odległości od zaworu (zaworów).

Zalecamy, aby Linkbox+ nie był instalowany wewnątrz szaf dystrybucyjnych lub innych metalowych szafek, ponieważ może to zakłócać sygnały WIFI/4G i prowadzić do braku połączenia z Internetem.

Instalacja Linkbox+ ze standardowym uchwytem

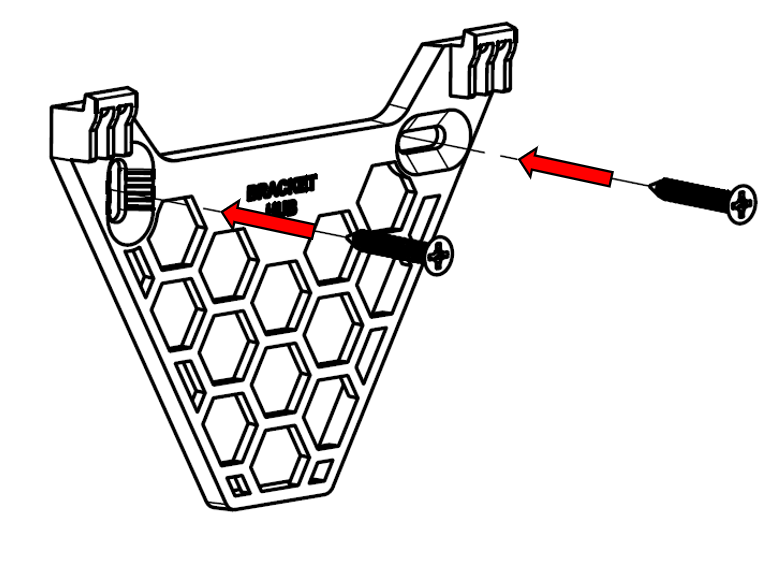

1. Przymocuj uchwyt montażowy Linkbox+ do ściany za pomocą dostarczonych śrub. Jeśli używane są inne śruby, należy upewnić się, że łby śrub nie wystają z punktów mocowania we wsporniku, ponieważ może to uniemożliwić prawidłowe przymocowanie Linkbox+ do wspornika.

2. Kable połączeniowe

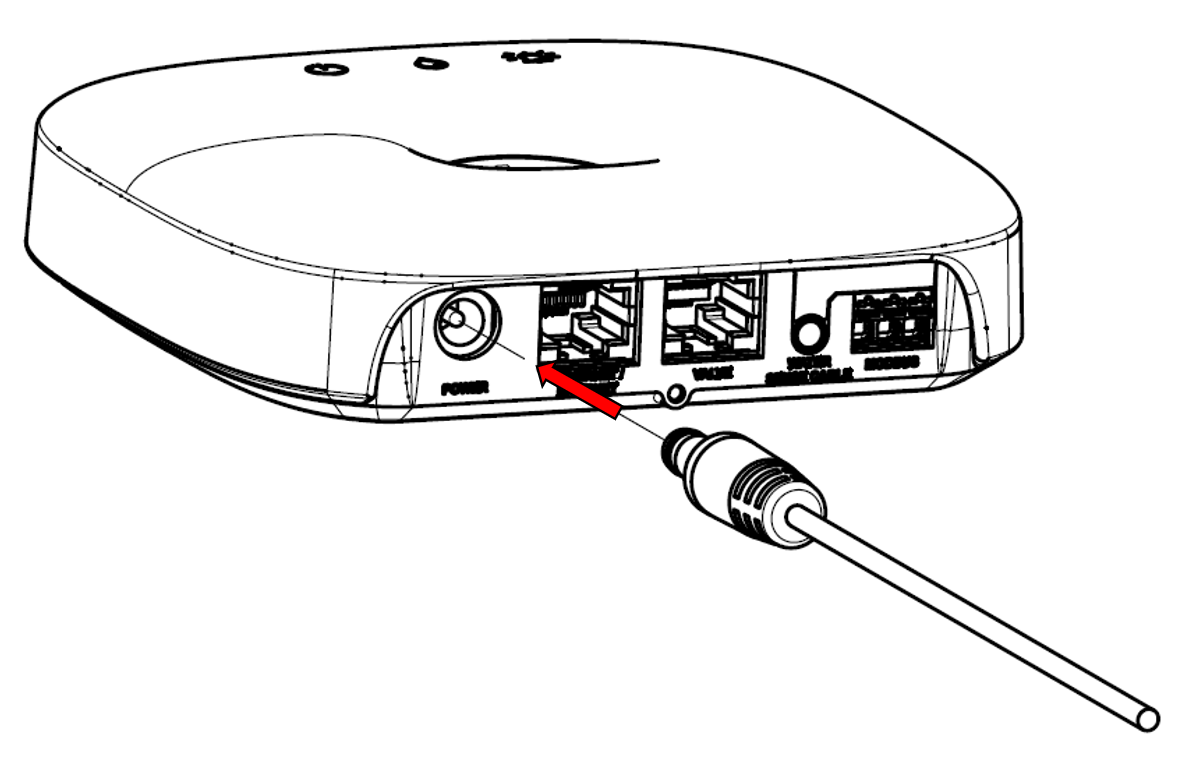

   • Kabel zasilający 24 V DC

   • Kabel zaworu (Cat.6)

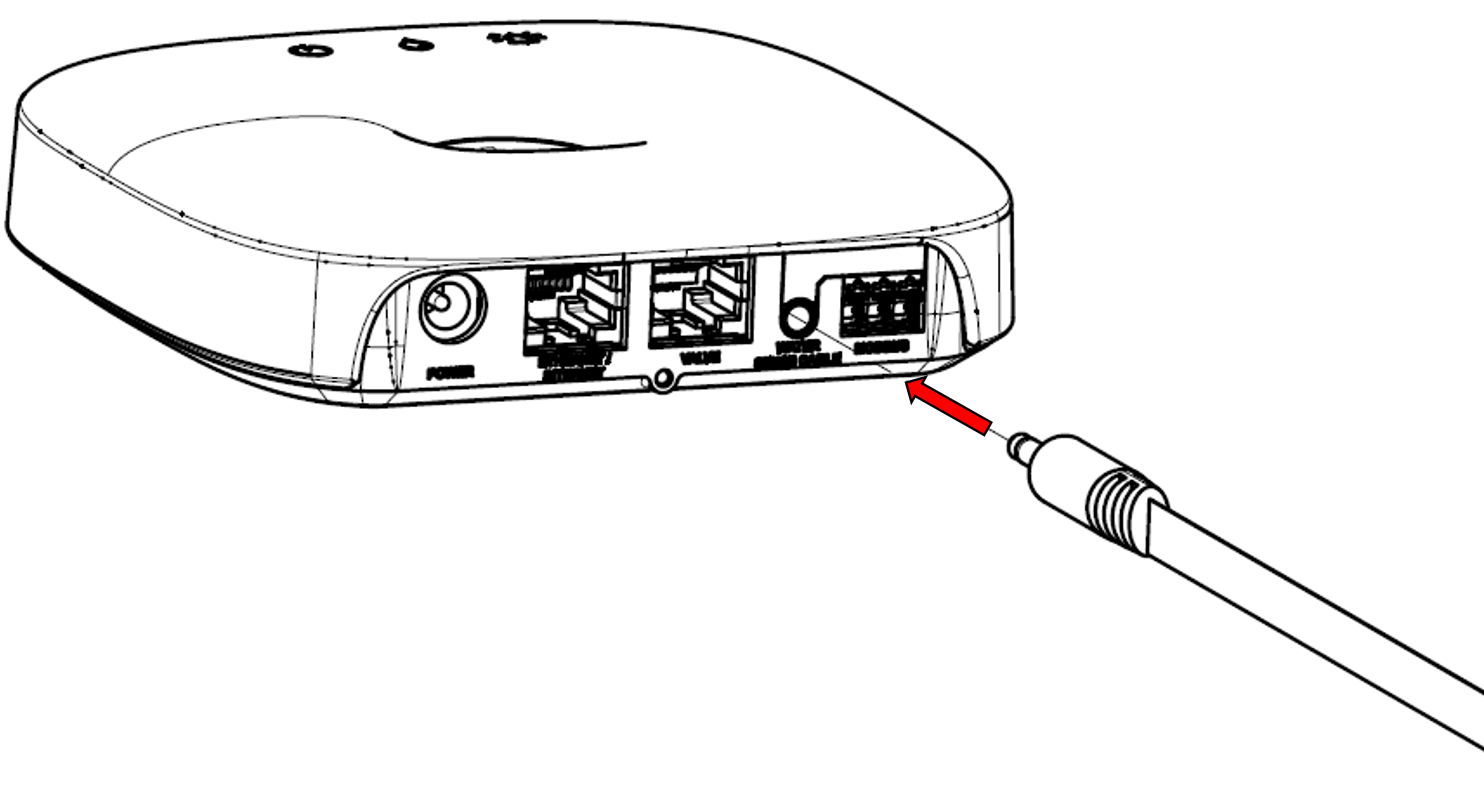

   • Taśma czujnika (opcjonalnie)

   • Kabel Ethernet/Internet(opcjonalnie)

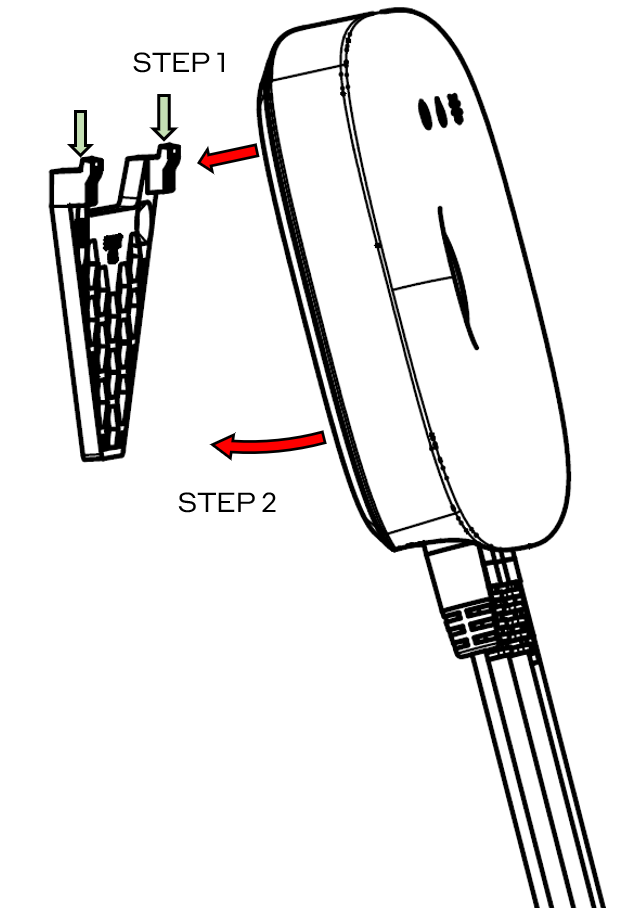

3. Linkbox+ jest zawieszany ukośnie na wsporniku za pomocą dwóch punktów mocowania u góry (krok 1) i dociskany do wspornika (krok 2).

Montaż Linkbox+ z uchwytem zabezpieczającym (wprowadzenie na rynek w 2024 r.)

Uchwyt zabezpieczający do Linkbox+ jest produktem dodatkowym i alternatywą dla standardowego uchwytu dostarczanego z Linkbox+. Uchwyt bezpieczeństwa zapobiega celowemu i niezamierzonemu odłączeniu kabli. Uchwyt będzie dostępny do zamówienia ila. 2023.

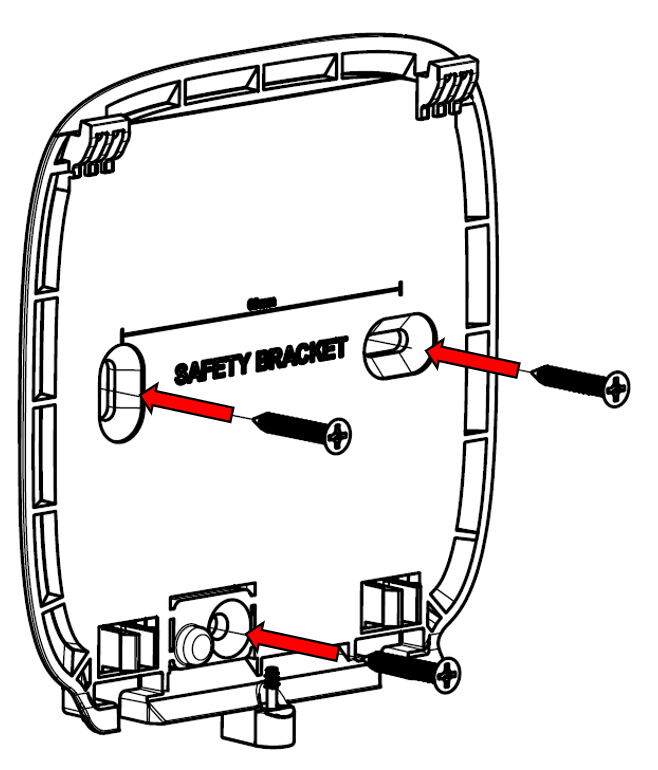

1. Przymocuj uchwyt zabezpieczający do ściany za pomocą dostarczonych śrub. Jeśli używane są inne śruby, należy upewnić się, że łby śrub nie wystają z punktów mocowania we wsporniku, ponieważ może to uniemożliwić prawidłowe przymocowanie Linkbox+ do wspornika.

2. Podłącz kable do Linkbox+ (kabel zasilający, kabel zaworu, taśmę czujnika (opcjonalnie), kabel ethernet/internet (opcjonalnie) i kabel Modbus (opcjonalnie).

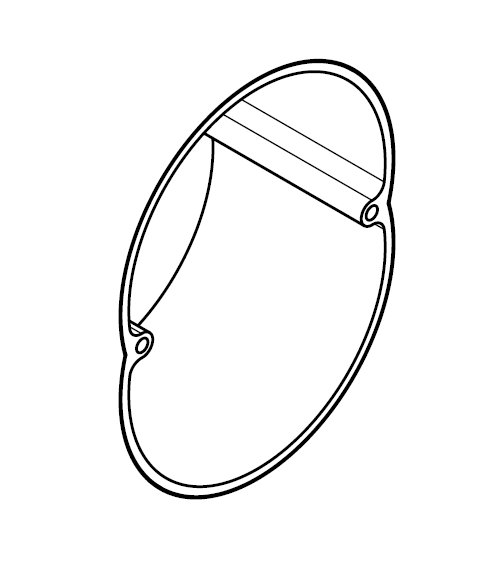

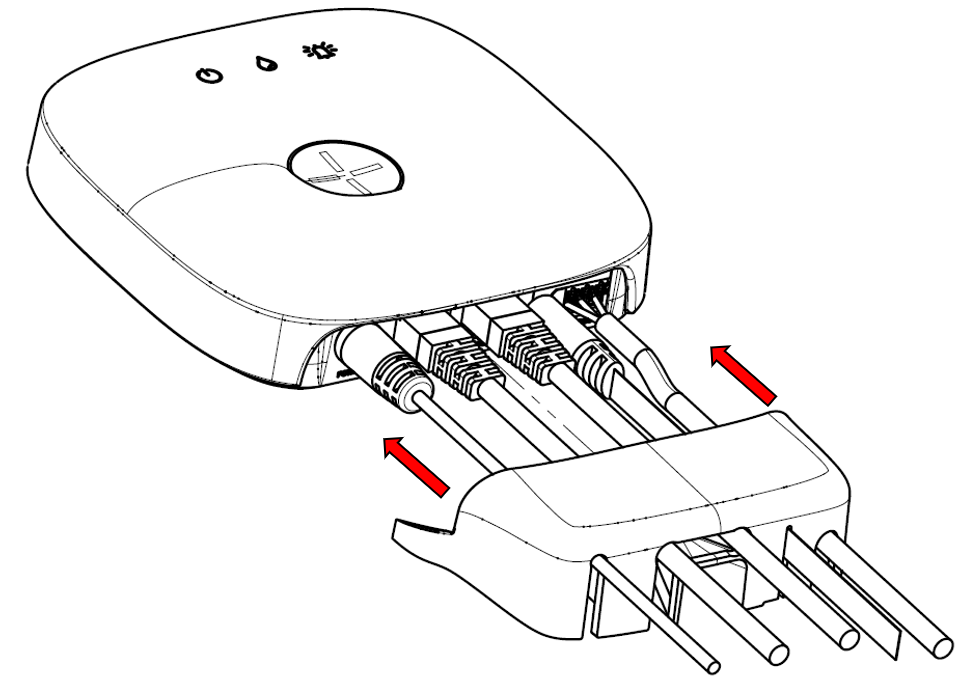

3. Dopasuj kable do otworów w osłonie kabla i podciągnij ją do Linkbox+.

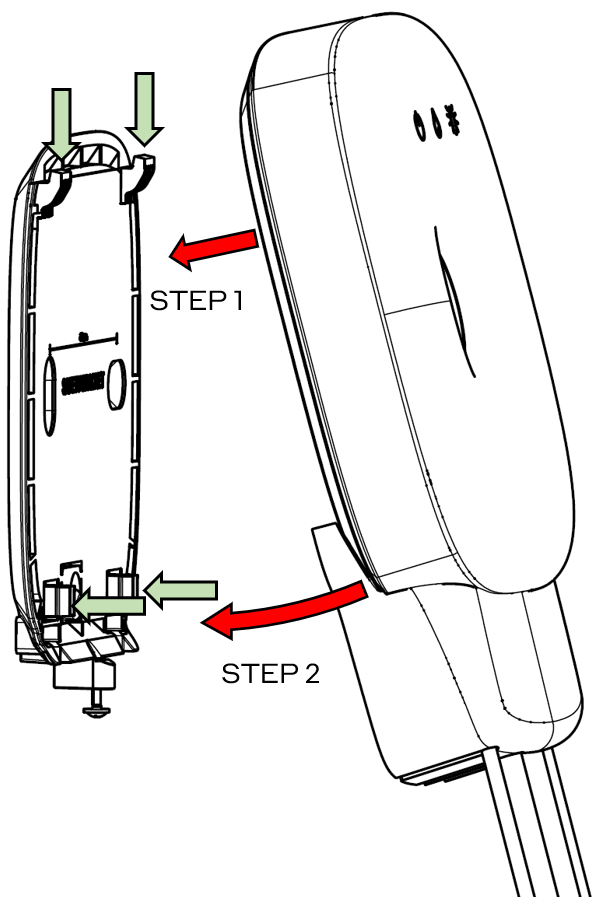

4. Zaczep Linkbox+ po przekątnej na wsporniku za pomocą dwóch punktów mocowania na górze (Krok 1), a następnie dwóch punktów mocowania na dole wspornika (Krok 2). Po prawidłowym zamocowaniu urządzenia Linkbox+ powinien być słyszalny dźwięk "CLICK". Sprawdź dwukrotnie, czy urządzenie nie jest krzywo lub niekompletnie zamocowane.

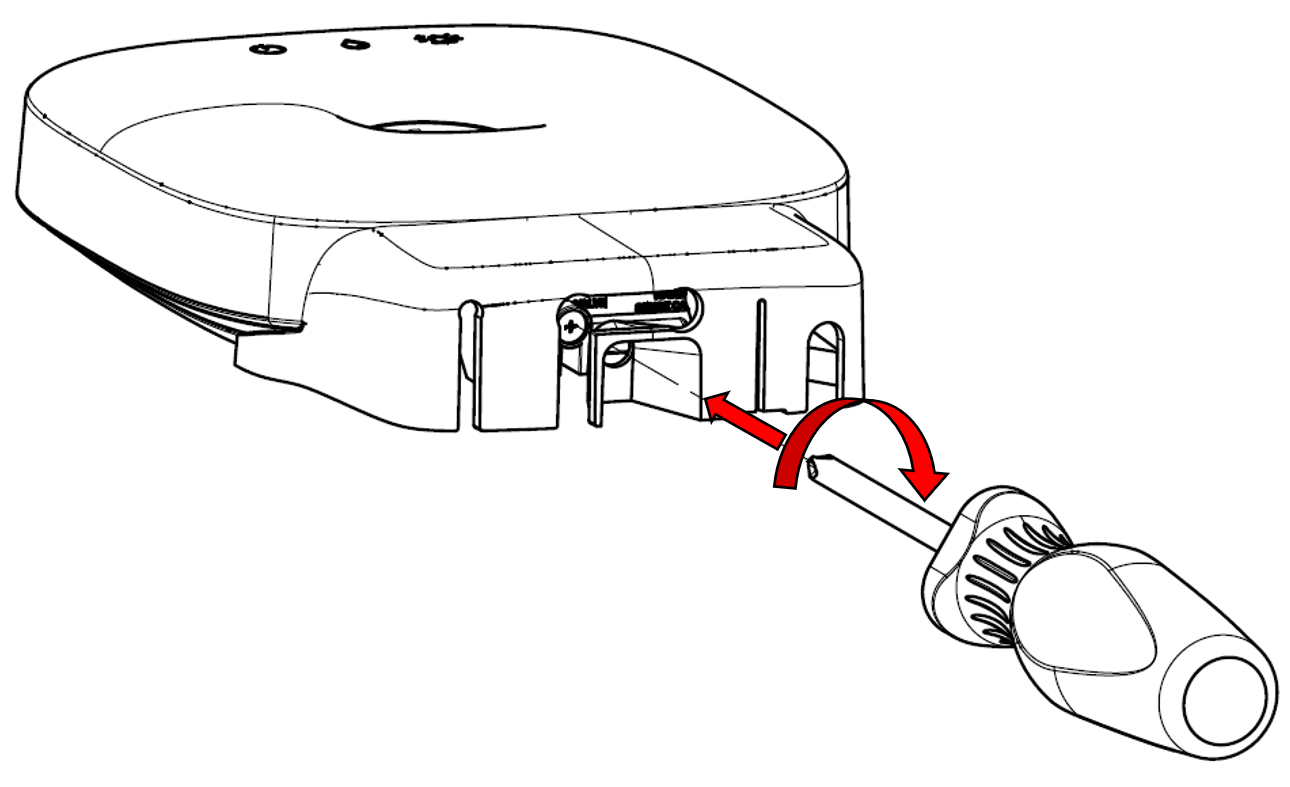

5. Za pomocą śrubokręta Philips PH1 lub PH2 dokręć śrubę mocującą w dolnej części uchwytu. Śruba zapewnia, że urządzenie Linkbox+ nie poluzuje się przypadkowo z uchwytu w wyniku wibracji lub wstrząsów.



UWAGA:

• Nie zalecamy używania taśmy dwustronnej do montażu Linkbox+, ponieważ może to spowodować poluzowanie się urządzenia i jego upadek w razie przypadkowych wibracji lub uderzenia. Taśma dwustronna nie jest dozwolona, gdy urządzenie jest używane jako jednostka sterująca (SPT) w systemie alarmowym.
• Standardowy kabel zaworu (Cat.6) ma długość 0,6 metra. Można jednak użyć dowolnego standardowego kabla sieciowego (podwójny RJ45, Cat.5/Cat.6) o długości do 100 metrów.
• Nie należy montować Linkbox+
  • na lub w metalowych obiektach (np. wewnątrz szafy dystrybucyjnej), ponieważ może to zmniejszyć lub zablokować sygnały bezprzewodowe do i z urządzenia.
  • w pobliżu (< 1 m) innych urządzeń, które nadają lub odbierają sygnały radiowe o wysokiej częstotliwości, ponieważ może to wpływać na komunikację i zakłócać ją.
  • w środowiskach o temperaturze lub wilgotności przekraczającej dopuszczalne wartości.
  • na zewnątrz

Instalacja Linkbox+ w puszce ściennej do ukrytego okablowania (planowane wprowadzenie na rynek w 2025 r.)

Uchwyt dokujący do Linkbox+ (230V, 1.5 wallbox mount) jest produktem dodatkowym i alternatywą dla standardowego uchwytu dostarczanego z Linkbox+. Służy do instalacji Linkbox+ w skrzynce ściennej w celu ukrycia okablowania. Dokowanie Linkbox+ ma być dostępne do zamówienia w 2024 roku.

UWAGA! Instalacje stacjonarne muszą być wykonywane przez autoryzowanego elektryka

1. Standardowa puszka ścienna 1.5 (gwarantowana kompatybilność Elko i Schneider) jest instalowana w ścianie, a odpowiednie kable są układane i prowadzone do puszki ściennej.

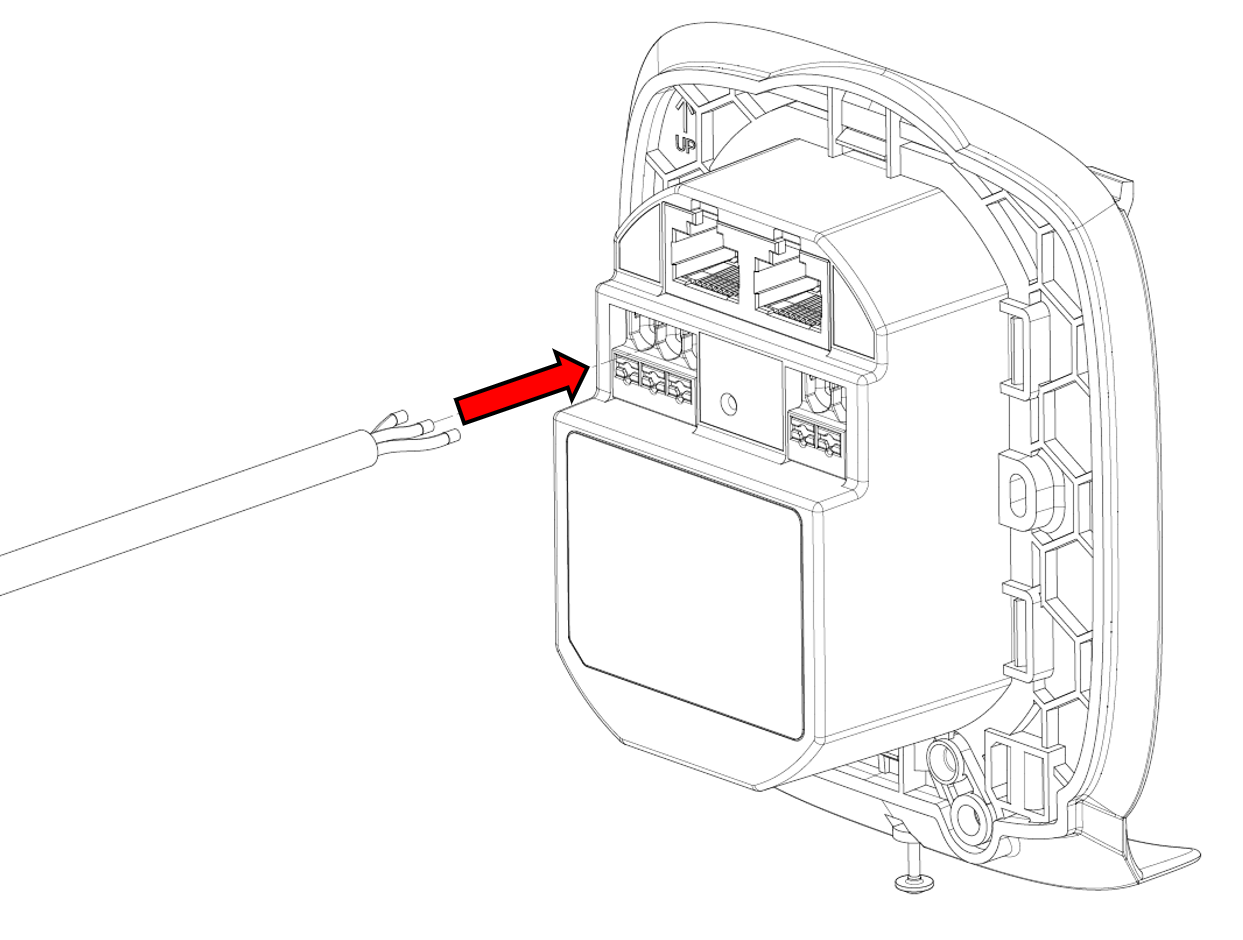

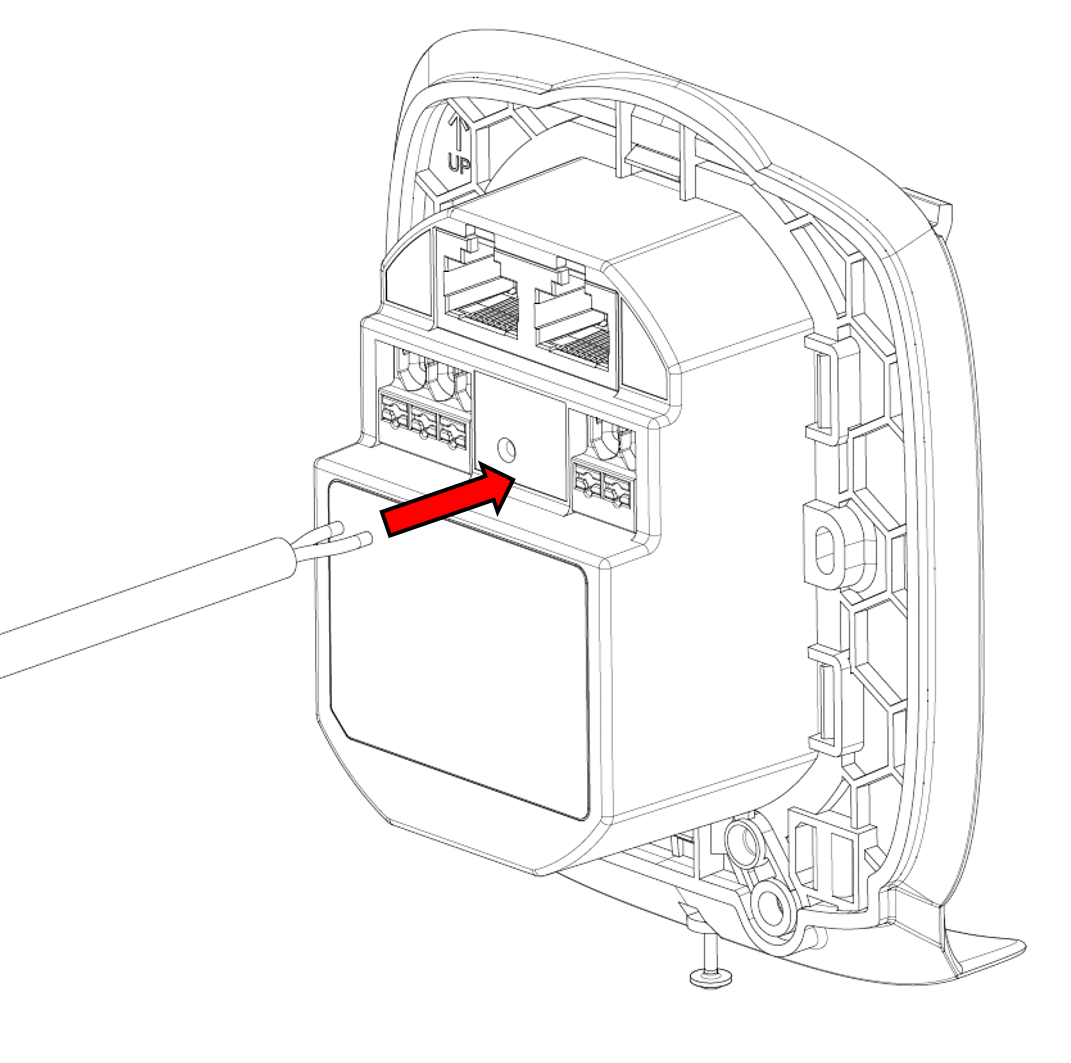

2. Kable są podłączane do stacji dokującej

   • Kabel zaworu i kabel Ethernet/Internet (opcjonalnie)

   • Kabel zasilający (230V AC)

   • Kabel Modbus (opcjonalnie)

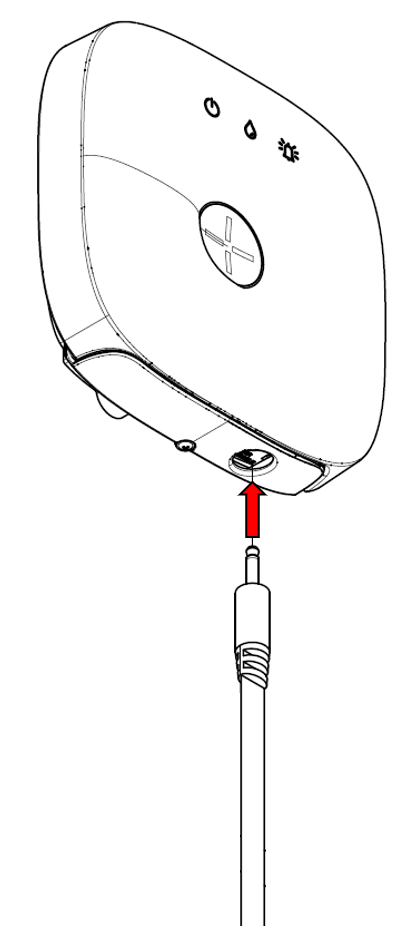

3. Przykręć uchwyt dokujący do puszki ściennej i podłącz Linkbox+ za pomocą złącza dokującego z tyłu urządzenia. Linkbox+ jest zablokowany na miejscu za pomocą śruby w dolnej części uchwytu dokującego. Taśma czujnika jest podłączona na końcu (opcjonalnie)


Podłączanie Linkbox+ do centralnego systemu operacyjnego

Linkbox+ 4G można zintegrować bezpośrednio z centralnym systemem operacyjnym budynku (SD-system) za pośrednictwem interfejsu Ethernet (BACnet IP). Pełna funkcjonalność będzie dostępna w 1 kwartale 2024 roku.

UWAGA! Tylko Linkbox+ 4G posiada interfejs BACnet IP.

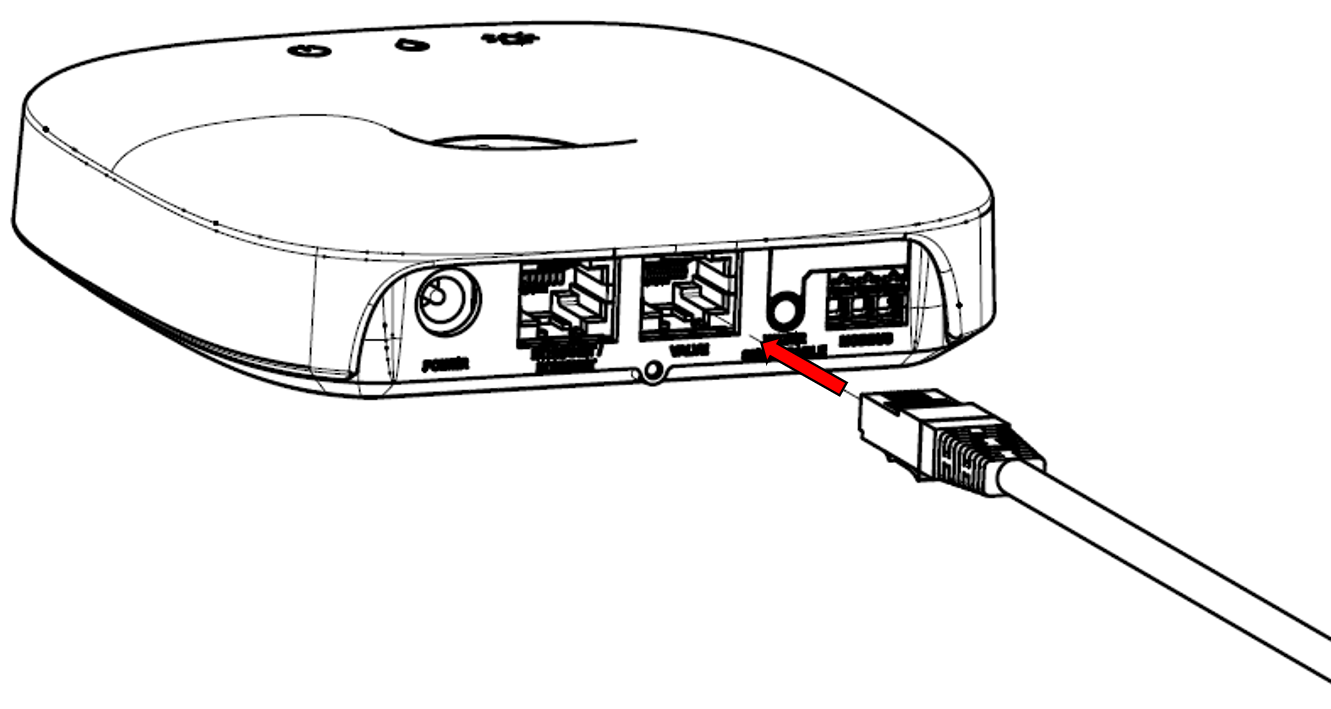

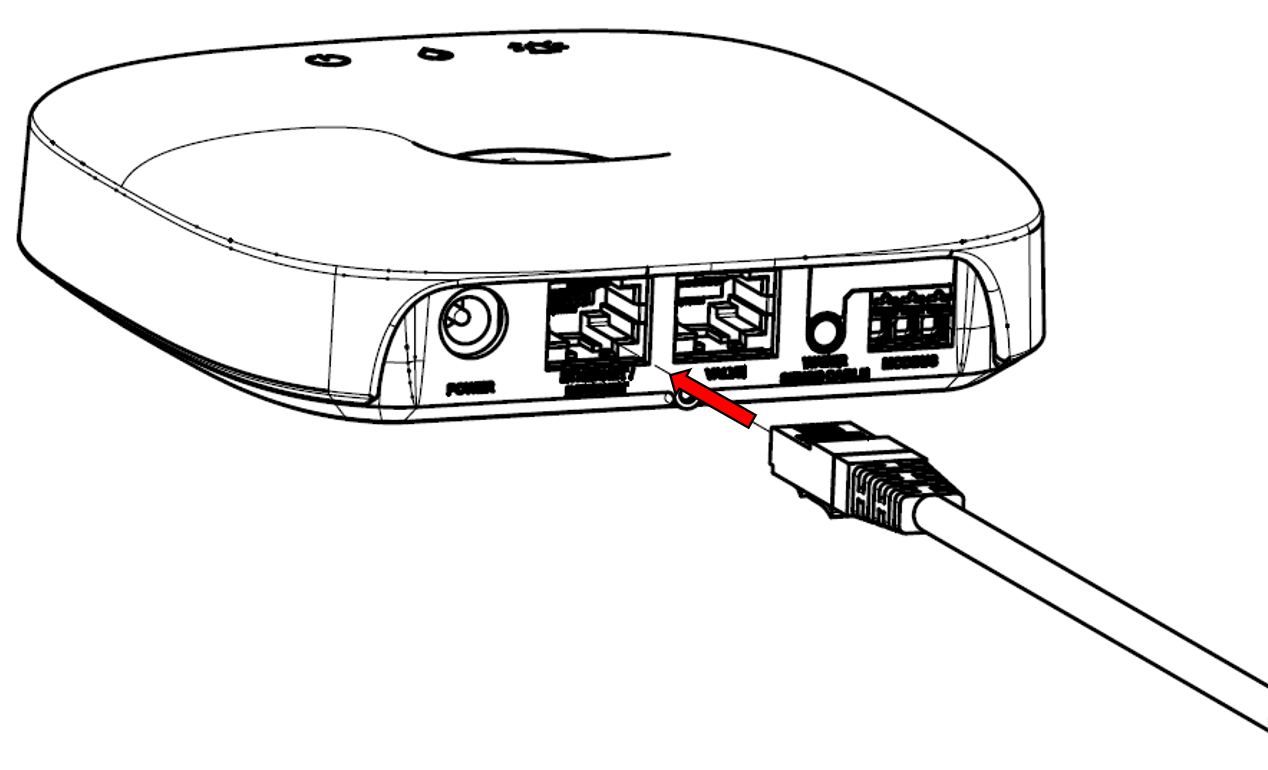

1. Podłącz kabel do gniazda Ethernet.

Aby uzyskać więcej informacji, zobacz Waterguard+ podłączony do systemu SD

Podłącz Linkbox+ do jednostkiwentylacyjnej (Flexit)

Linkbox+ 4G można zintegrować bezpośrednio z jednostkami mieszkalnymi Flexit za pośrednictwem interfejsu Modbus. Pełna funkcjonalność będzie dostępna w 1 kwartale 2024 roku.

UWAGA! Tylko Linkbox+ 4G posiada interfejs ModBUS.

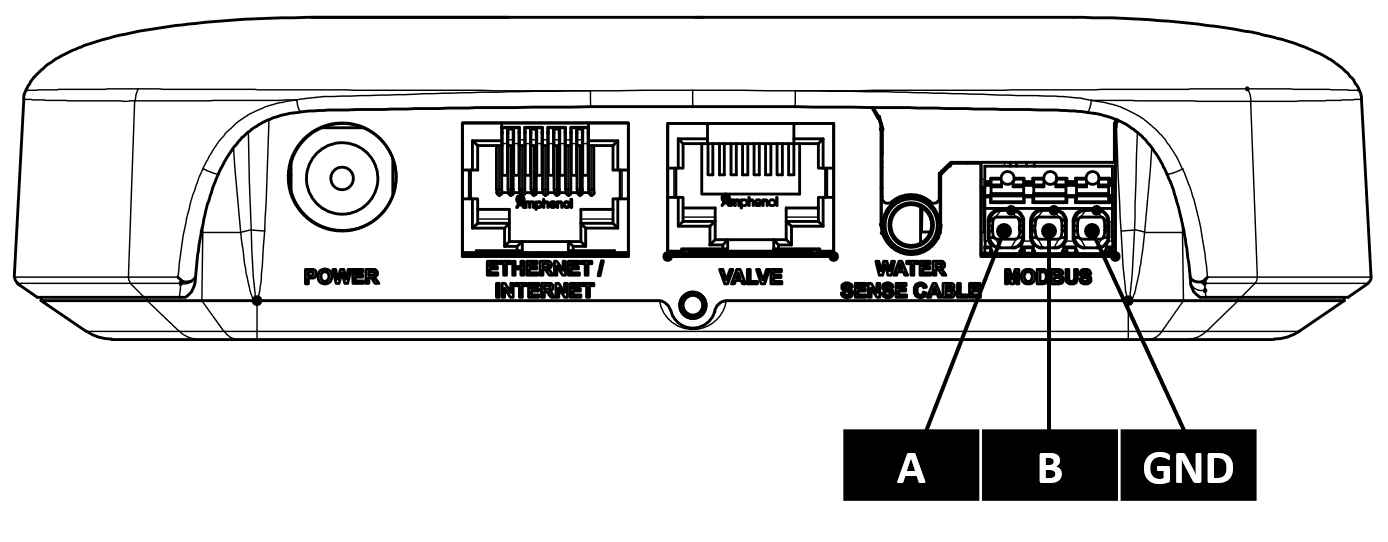

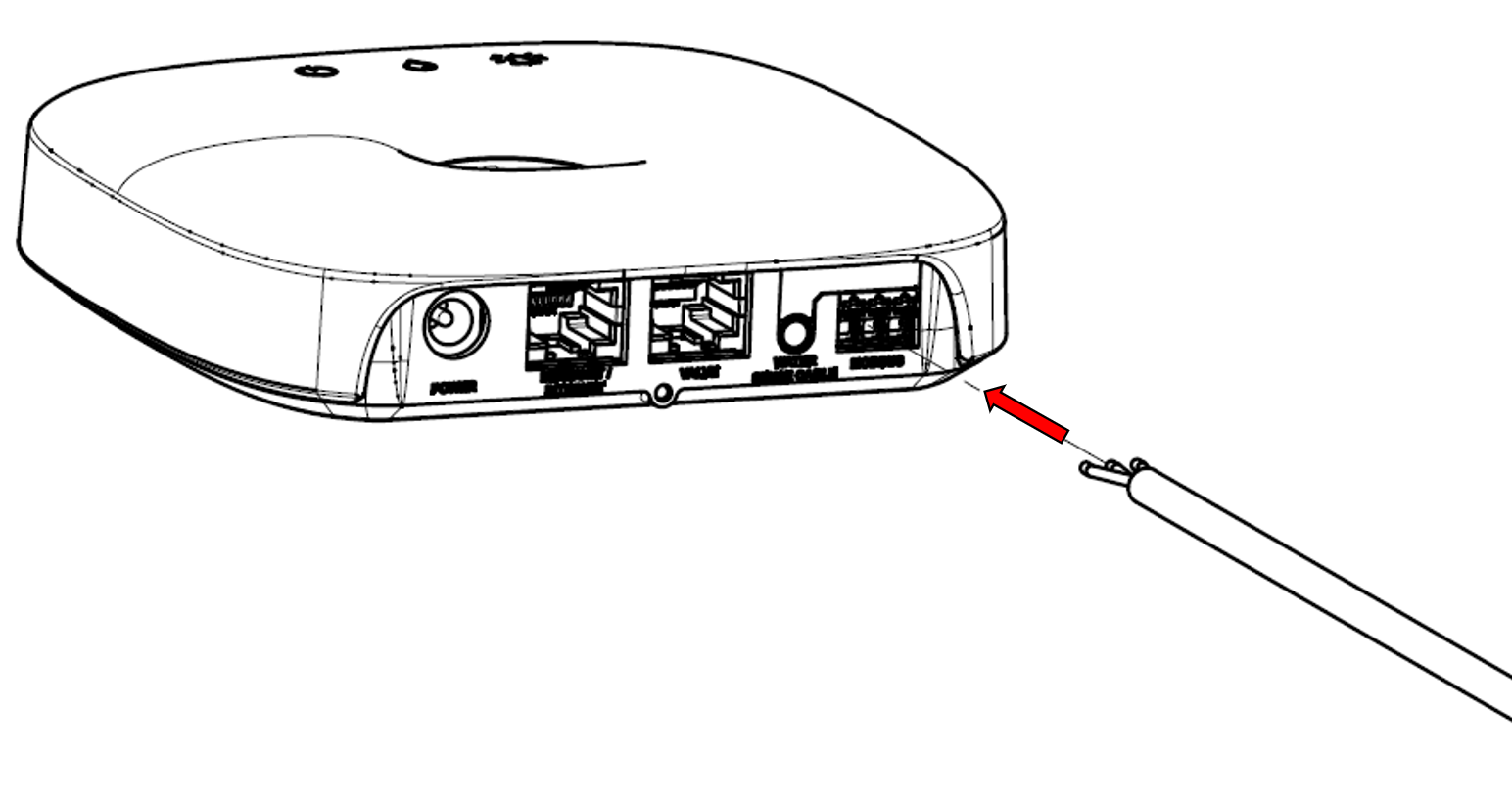

1. Podłącz kable do złącza Modbus, wciskając je (zablokuje się automatycznie).

2. Po podłączeniu pociągnij kable, aby sprawdzić, czy są wystarczająco zabezpieczone.

Więcej informacji można znaleźć w artykule Jak podłączyć Waterguard+ do sterowania wentylacją.

Uruchomienie Linkbox+

Po podłączeniu wszystkich kabli (zgodnie z rozdziałem 6), podłącz zasilacz Linkbox+ do wolnego gniazdka 230V. Linkbox+ uruchomi procedurę rozruchową, która potrwa kilka sekund. Sygnał dźwiękowy wskazuje, że urządzenie jest gotowe do użycia.

UWAGA!

• Linkbox+ 4G automatycznie połączy się z Internetem i usługą Abra Cloud (zakładając zasięg 4G). Należy jednak pamiętać, że Linkbox+ może potrzebować kilku minut, aby znaleźć operatora telekomunikacyjnego, a tym samym połączyć się z Internetem. Poza Norwegią może to potrwać do 15 minut.
• Gdy Linkbox+ połączy się z Internetem po raz pierwszy, system automatycznie pobierze i zainstaluje najnowsze dostępne oprogramowanie. Proces ten może potrwać kilka minut. Gdy symbol zasilania zaświeci się na stałe na zielono, system jest podłączony i działa.
