7. Instalacja i rozmieszczenie czujników

Waterguard+ wykorzystuje taśmę czujnikową i/lub czujniki bezprzewodowe (WaterSensor+) do wykrywania wycieków. System musi być podłączony do co najmniej jednego czujnika w celu zapewnienia funkcjonalnej ochrony przed wyciekami. Linkbox+ i aplikacja Abralife powiadomią Cię, jeśli żaden czujnik nie jest podłączony.

W tym artykule opisano sposób instalacji czujników. Informacje na temat zalecanych lokalizacji i konfiguracji można znaleźć w opisach konkretnych rozwiązań w sekcji Rozwiązania instalacyjne Waterguard+.

Taśma czujnika

• Taśma czujnika z wtyczką Jack 3,5 mm może być podłączona do Linkbox+ lub bezprzewodowego czujnika wody WaterSensor+ (wymaga uchwytu zasilającego dla WaterSensor+).
• Taśma czujnika jest samoprzylepna. Usuń papier ochronny ze spodu taśmy i przymocuj ją mocno do czystej i suchej powierzchni, na której mają być monitorowane potencjalne wycieki. Taśmę czujnika można również przymocować do rur wodociągowych.
• UWAGA! Należy unikać zaginania lub stykania się punktów czujnika na taśmie czujnika (lub innym przewodzącym materiale). Może to spowodować fałszywe alarmy wycieku.
• Taśma czujnika ma standardową długość 3 metrów. W razie potrzeby można ją przyciąć do żądanej długości ( między punktami czujnika).
• Taśma czujnika może zostać przedłużona lub podzielona na odcinki o łącznej długości 6 metrów. Szczegółowe informacje znajdują się w poniższych sekcjach.

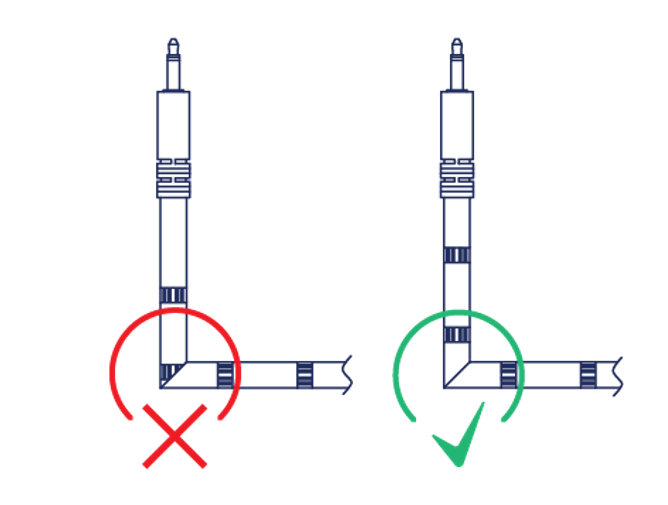

Jeśli istnieje potrzeba złożenia taśmy czujnika, należy to zrobić między 2 punktami czujnika. Złożenie w punkcie czujnika zwiększa ryzyko zwarcia, co z kolei może skutkować fałszywymi alarmami wycieku.

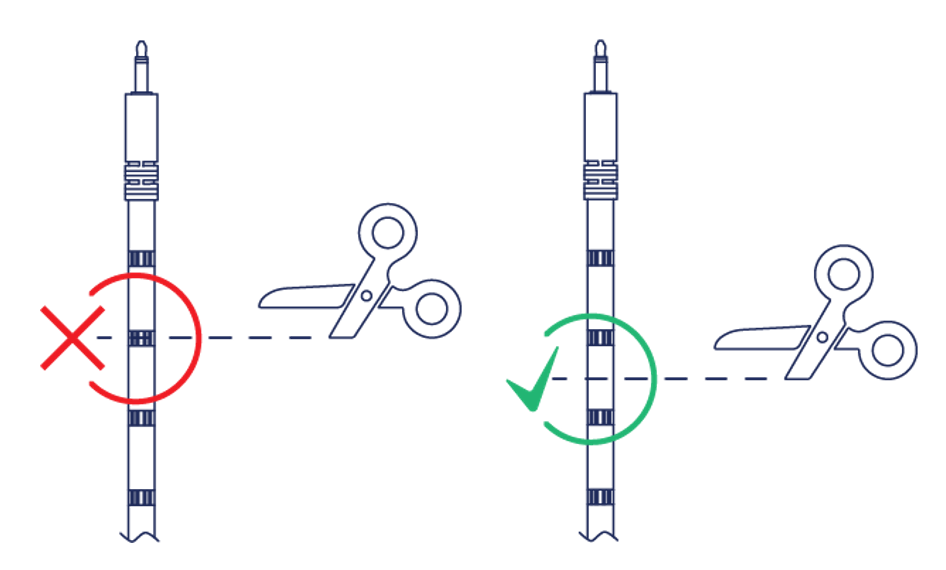

Taśmę czujnika można przyciąć do żądanej długości. Ważne jest, aby przyciąć ją między 2 punktami czujnika. Przecięcie punktu czujnika zwiększa ryzyko zwarcia i fałszywych alarmów wycieku.

Łącznik do taśmy czujnika

Dostarczoną taśmę czujnika można przedłużyć do 6 metrów za pomocą złącza do taśmy czujnika w połączeniu z taśmą czujnika bez wtyczki Jack. Taśma czujnika jest wsuwana z każdej strony przedłużacza.

UWAGA! Zawsze należy przetestować wykrywanie wody po obu stronach złącza, aby sprawdzić poprawność połączenia.

Rozdzielacz taśmy czujnika

Do instalacji 2 taśm z czujnikami z wtyczką Jack 3,5 mm należy użyć rozgałęźnika do taśm z czujnikami z wtyczką Jack 3,5 mm.

Podłącz rozdzielacz do Linkbox+ lub uchwytu do czujnika bezprzewodowego. Następnie podłącz 2 x taśmy czujnika z wtyczką Jack 3,5 mm, które są przymocowane do powierzchni w żądanym kierunku.

UWAGA! Zawsze przetestuj wykrywanie wody na obu taśmach czujnika, aby sprawdzić poprawność połączenia.

Bezprzewodowy czujnik wody WaterSensor+

Informacje na temat rejestracji czujników bezprzewodowych można znaleźć w tym artykule

Do jednego Linkbox+ można podłączyć do 50 czujników.

Więcej informacji można znaleźć w instrukcji obsługi czujnika Watersensor+.

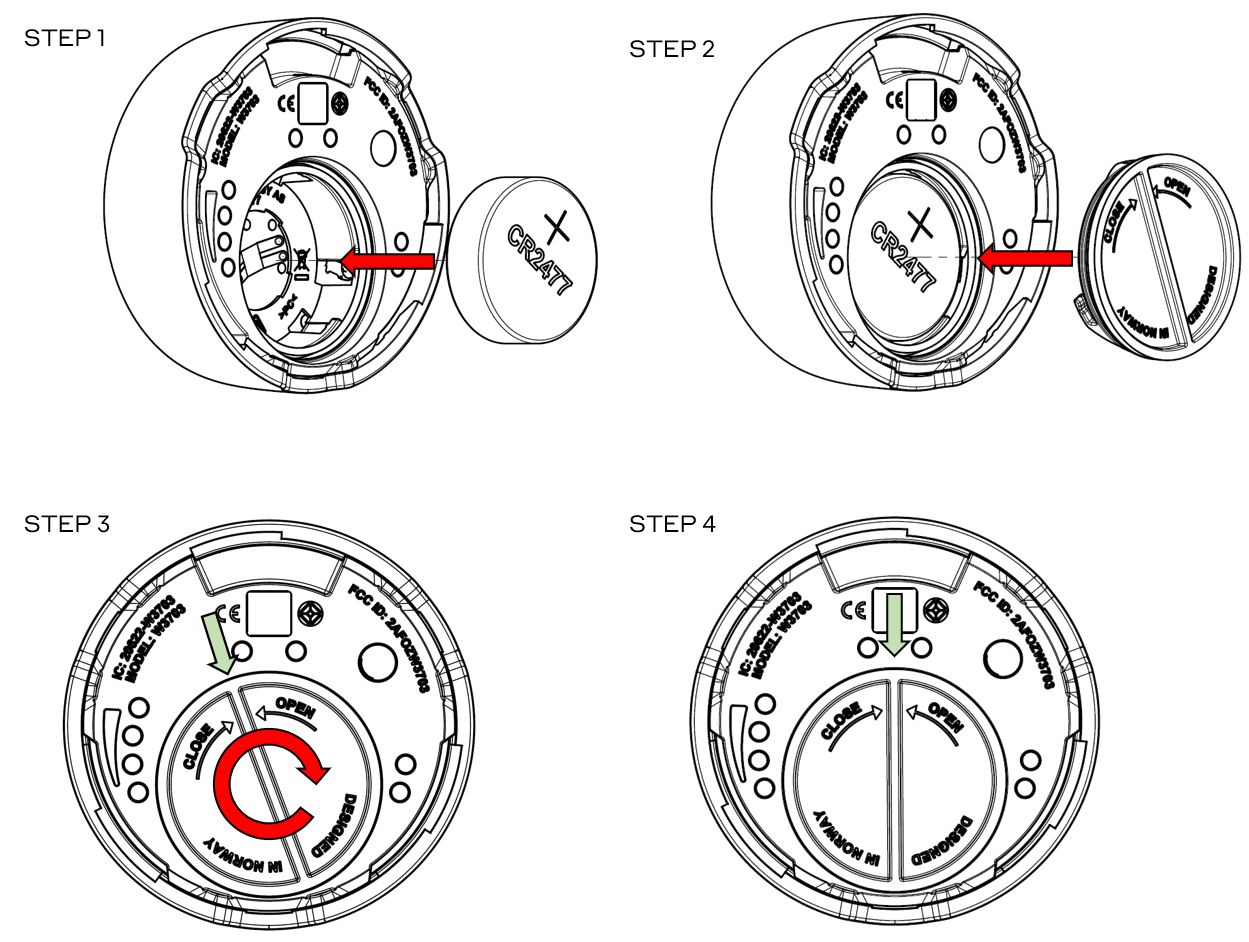

Włóż baterię

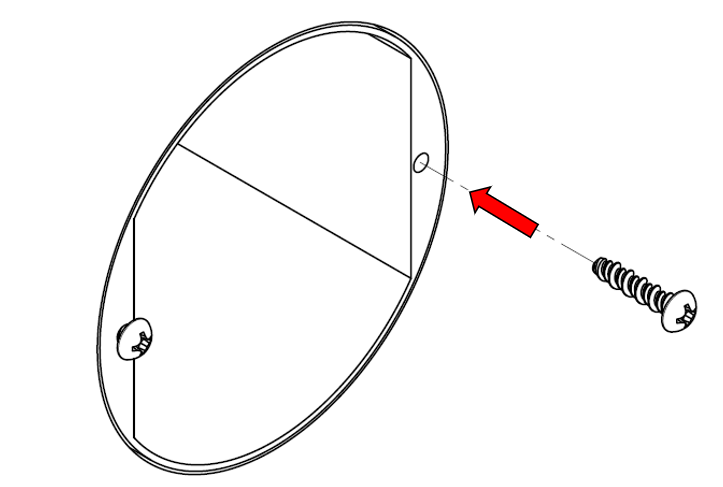

Wraz z czujnikiem dostarczana jest bateria CR2477 o napięciu 3 V, którą należy włożyć przed użyciem czujnika. Jeśli bateria jest dostarczana z plastikową osłoną, należy ją usunąć przed instalacją. Pokrywa baterii jest uszczelniona (aby zapobiec przedostawaniu się wody) i dlatego może być trudna do otwarcia. Jeśli nie można jej otworzyć palcami, należy użyć odpowiedniego narzędzia. Wykonaj poniższe czynności:

Umieszczenie czujnika WaterSensor+ bez uchwytu

Bezprzewodowe czujniki wody WaterSensor+ mogą być używane bez uchwytu. Czujnik umieszcza się swobodnie wszędzie tam, gdzie ma być monitorowany wyciek wody, temperatura lub wilgotność. Dołączona bateria (CR2477) zapewnia ponad 5-letnią żywotność baterii.

UWAGA! Gdy czujniki są umieszczone swobodnie, zawsze istnieje ryzyko, że przypadkowo zmienią pozycję lub zostaną odwrócone do góry nogami (np. podczas mycia podłóg itp.). Należy o tym pamiętać, ponieważ może to wpłynąć na zdolność wykrywania wycieków.

Instalacja czujnika WaterSensor+ z uchwytem montażowym

Czujnik WaterSensor+ można umieścić wolnostojąco lub przymocować do podłogi, ściany lub sufitu za pomocą uchwytu WaterSensor+ Cover. Wspornik zapewnia elastyczność w strategicznym umieszczaniu czujnika w miejscach, w których pomiar wilgotności ma krytyczne znaczenie dla zdrowia i integralności budynku.

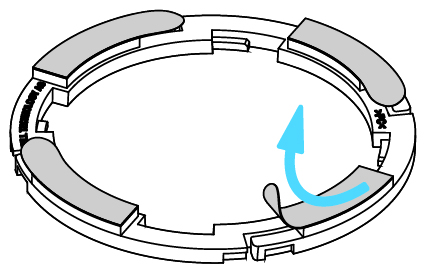

1. Przed zamontowaniem wspornika należy oczyścić powierzchnię montażową i usunąć 4x osłony taśmy.



   lub

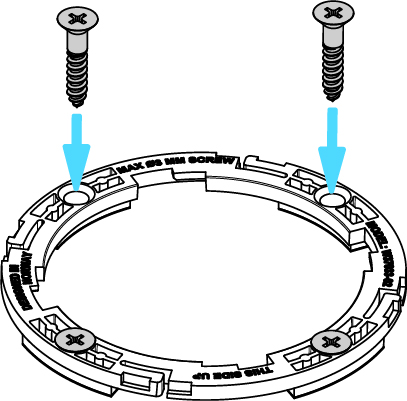

   Zamontuj za pomocą śrub odpowiednich do podłoża, minimum 2x (maks. Ø3 mm). Nie dokręcać zbyt mocno, ponieważ spowoduje to uszkodzenie uchwytu.

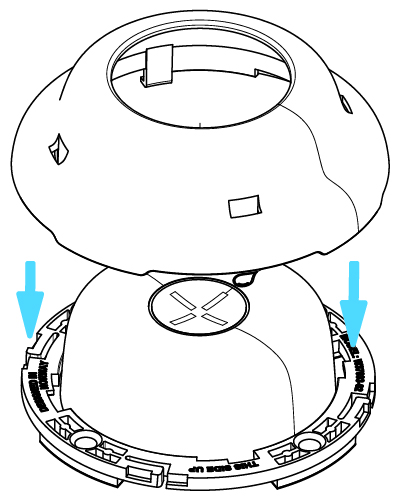

2. Umieść czujnik WaterSensor+ we wsporniku i zamontuj pokrywę na górze.

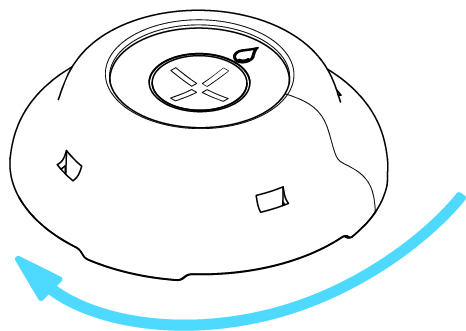

3. Obróć pokrywę w kierunku wskazanym strzałką, aby ją zablokować. Usłyszysz i poczujesz "kliknięcie", gdy pokrywa znajdzie się na swoim miejscu. Odblokuj pokrywę, obracając ją w przeciwnym kierunku.



Instalacja czujnika WaterSensor+ we wsporniku montażowym z opcją zewnętrznej taśmy czujnika i zasilania

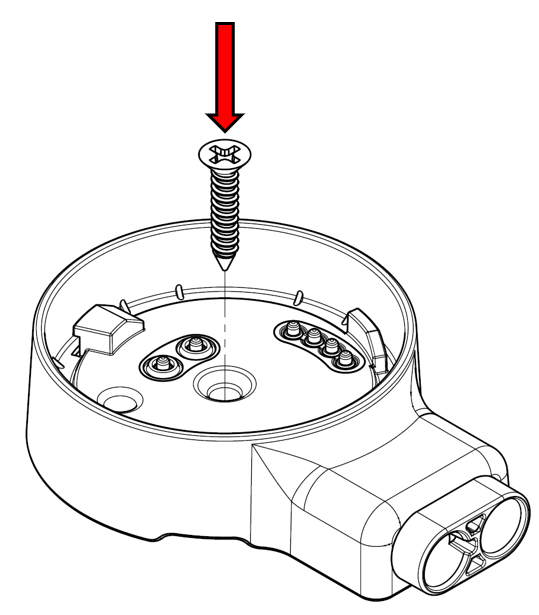

1. Przymocuj wspornik zasilania czujnika WaterSensor+do podłogi lub ściany za pomocą A) wkrętów (brak w zestawie) lub B) dostarczonej taśmy dwustronnej.
   A)

   B)

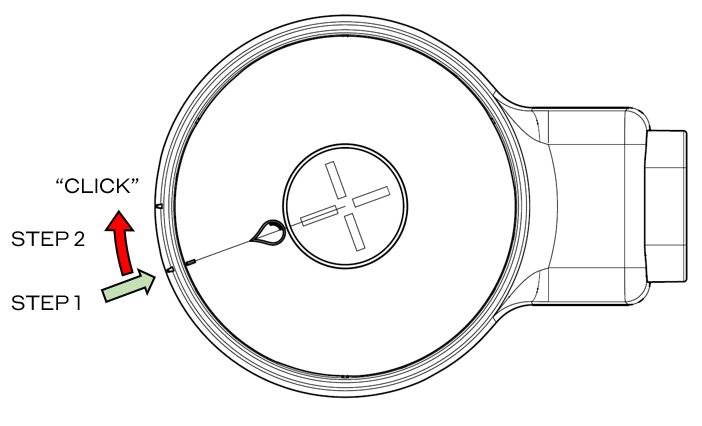

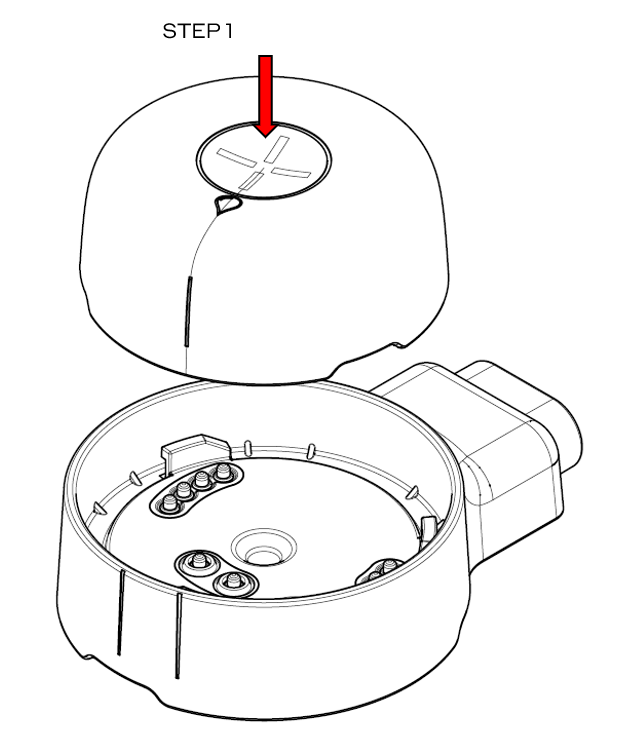

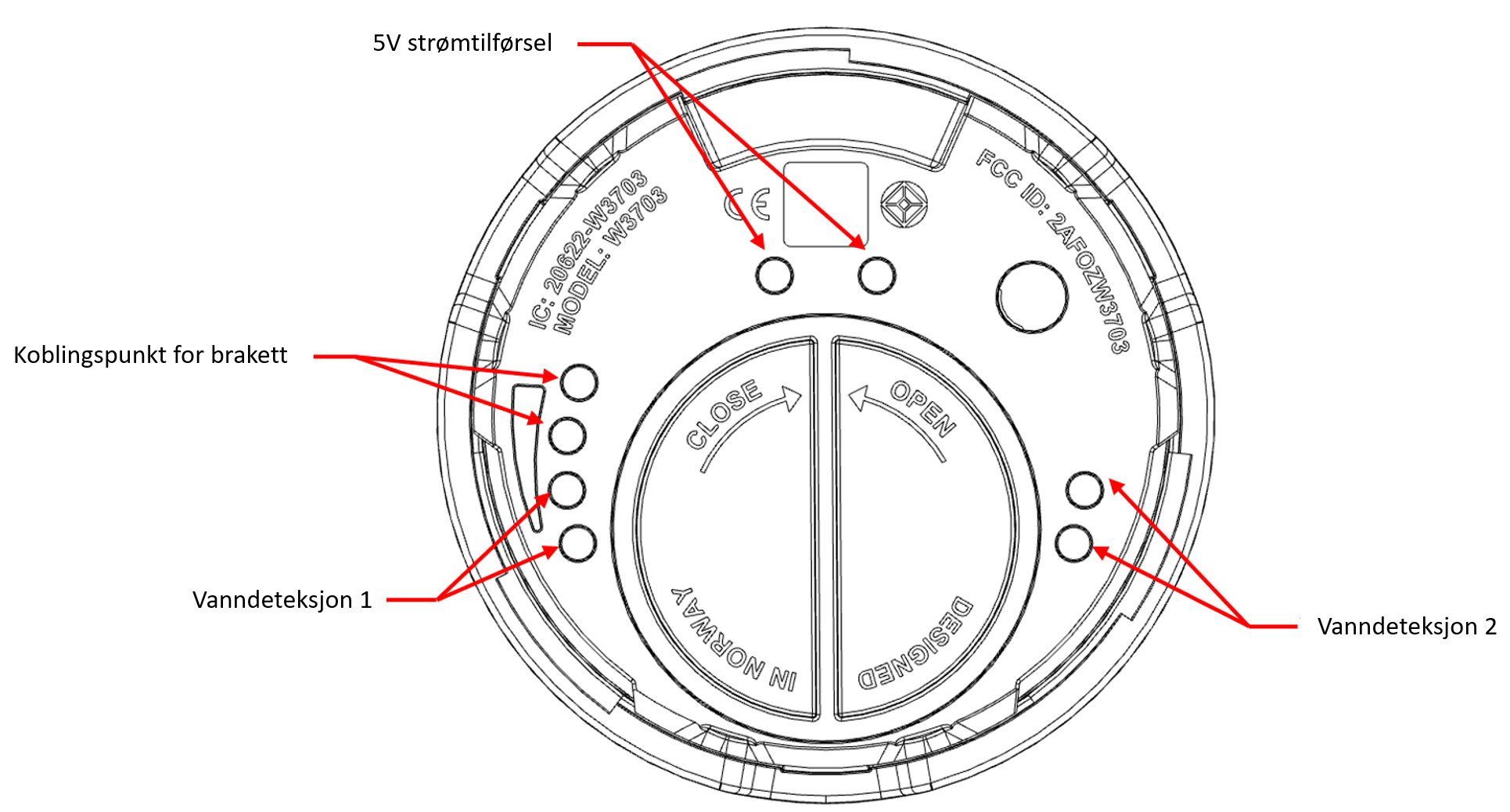

2. Wyrównaj linię wskaźnika na czujniku z linią wskaźnika na wsporniku i włóż czujnik (krok 1).

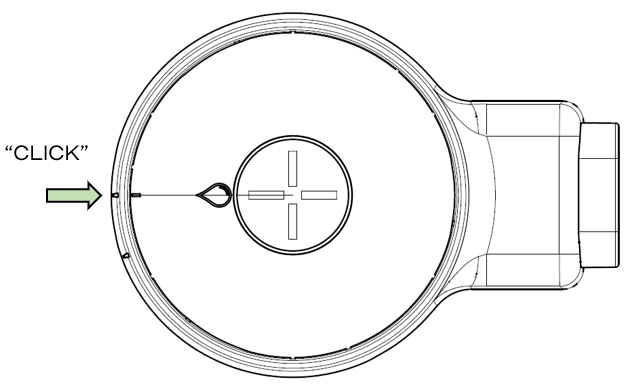

3. Przekręć czujnik zgodnie z ruchem wskazówek zegara, aż do wyczuwalnego "KLIKNIĘCIA". Sprawdź, czy linia wskaźnika wskazuje pozycję ZAMKNIĘTĄ (krok 2).



Podłącz taśmę czujnika do wspornika (opcjonalnie):

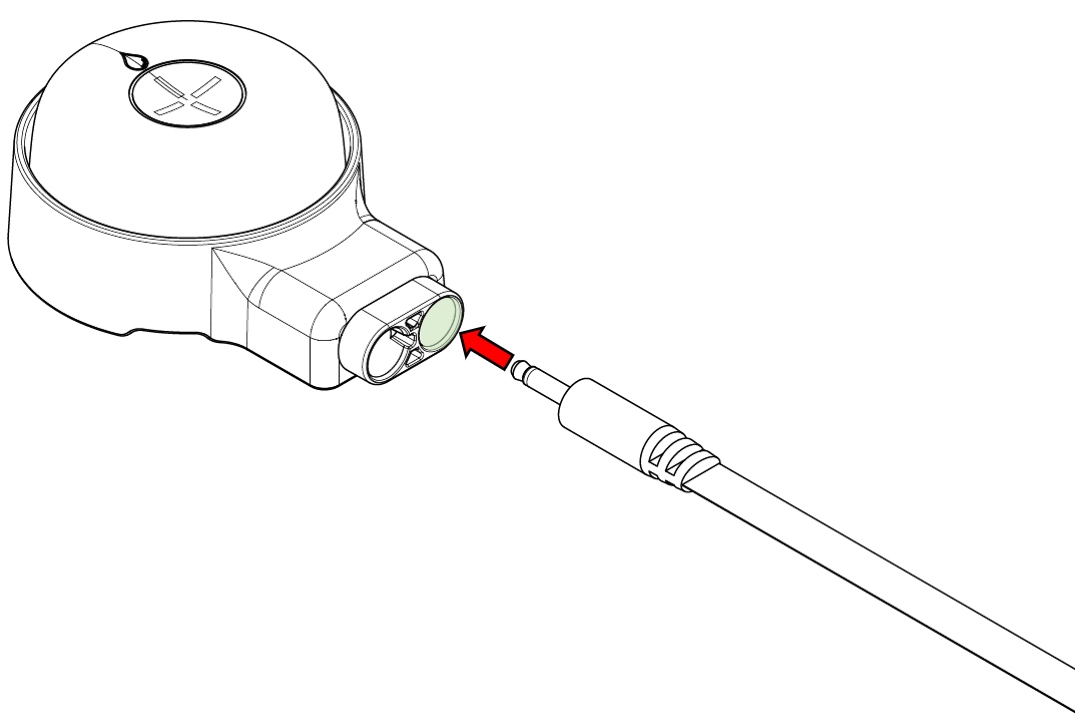

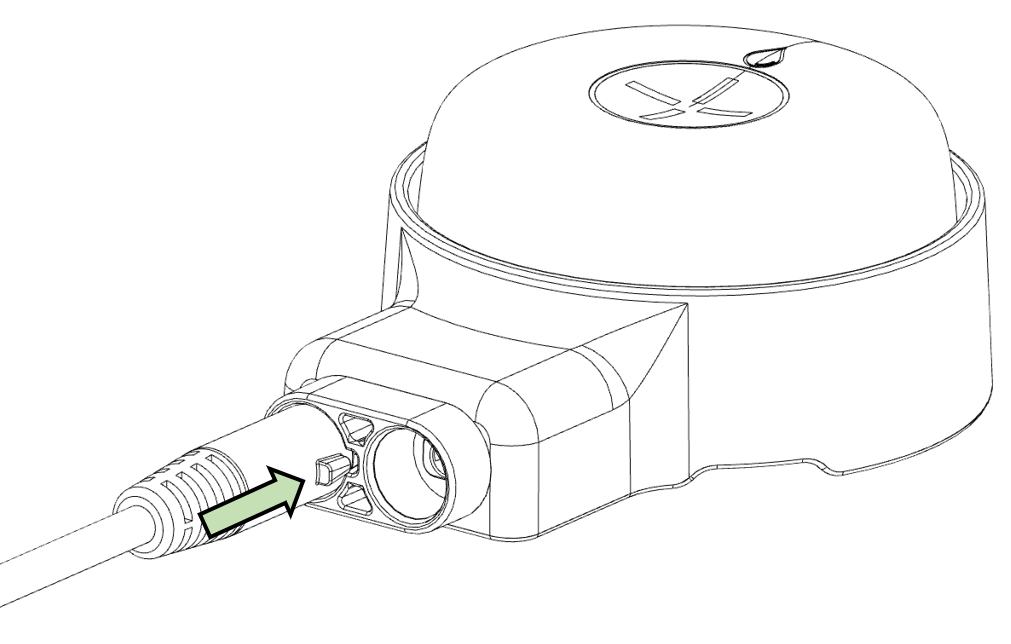

1. Taśmę czujnika z wtyczką Jack 3,5 mm należy włożyć do punktu styku po prawej stronie wspornika.

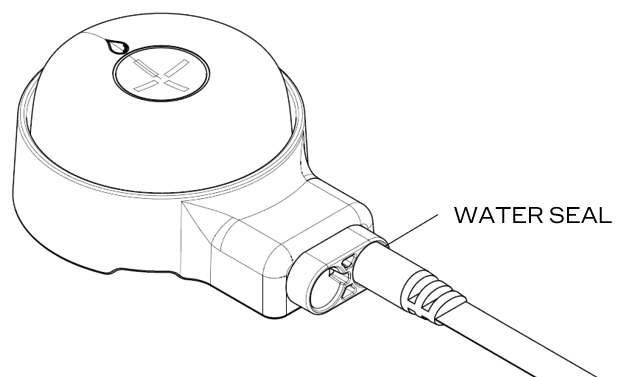

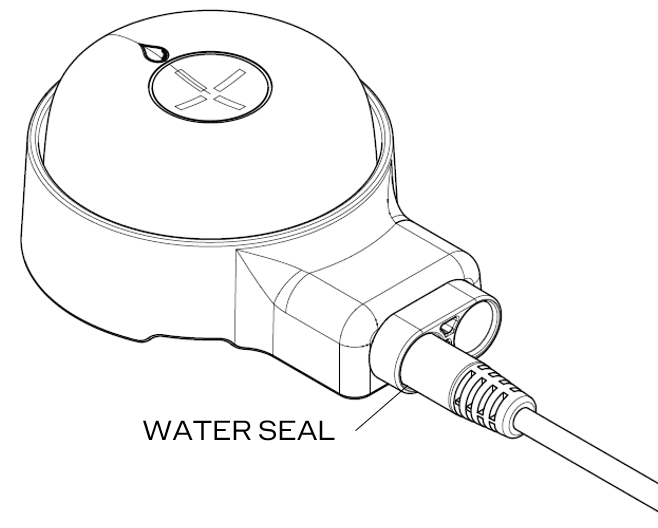

2. Wciśnij złącze do końca. UWAGA! Wspornik jest wyposażony w uszczelkę chroniącą punkty styku przed wnikaniem wody. Podłączenie wtyczki jack 3,5 mm wymaga zatem nieco większej siły niż zwykle.


Podłącz zasilacz 5 V dla czujnika WaterSensor+ do wspornika (opcjonalnie)

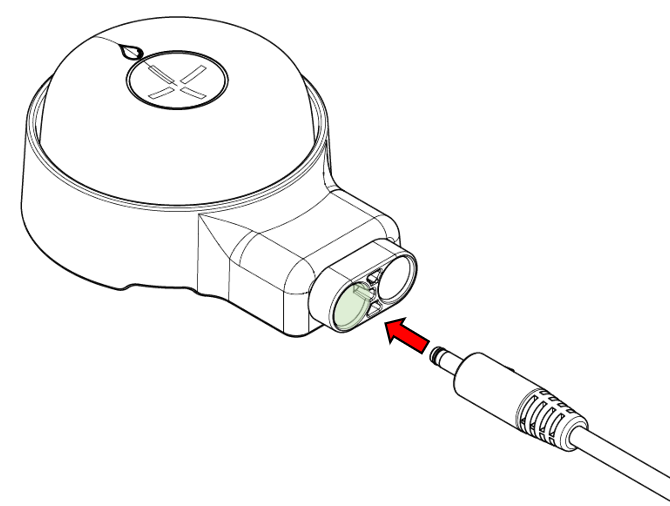

1. Wtyczkę zasilania należy włożyć do punktu styku po lewej stronie uchwytu.

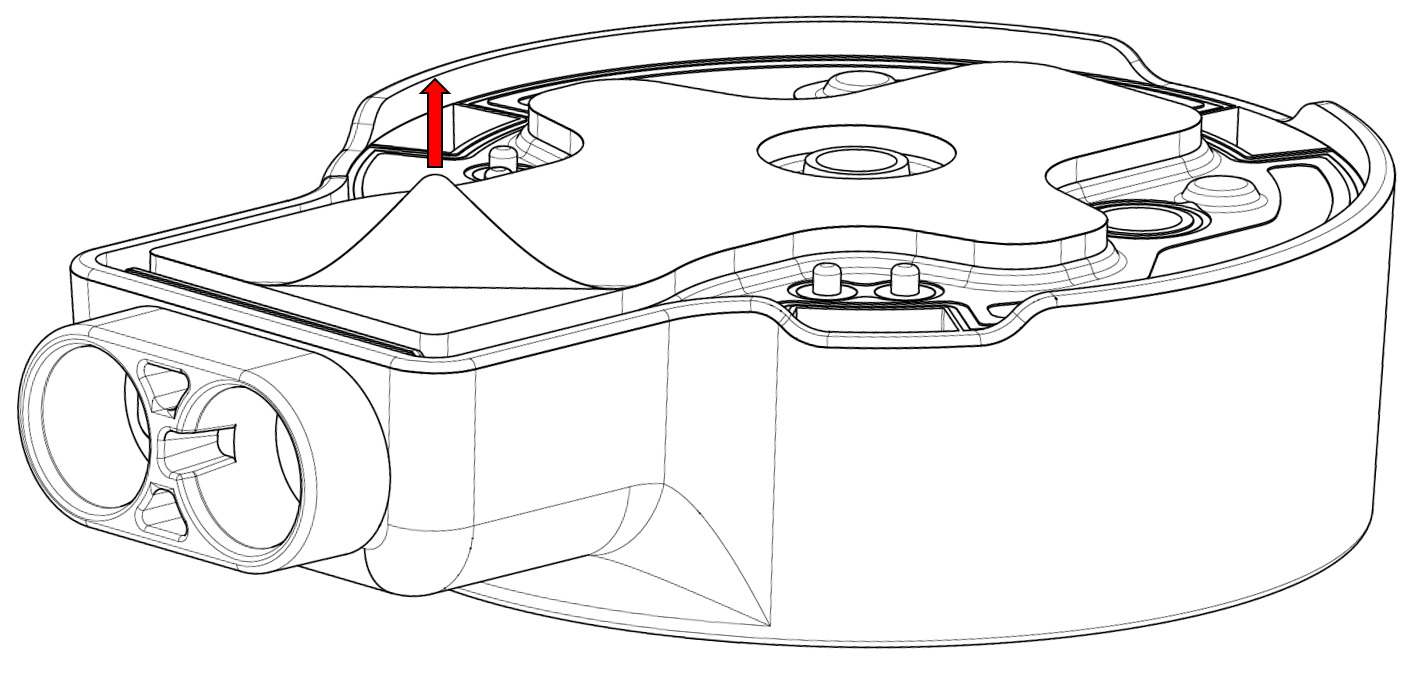

   UWAGA! Aby uniknąć użycia niewłaściwego zasilacza (lub pomylenia punktów styku), złącze zasilacza jest wyposażone w mały bolec, który pasuje do rowka w lewym punkcie styku. Przed podłączeniem należy upewnić się, że bolec jest prawidłowo umieszczony.



Wciśnij złącze do końca. BS. Wspornik jest wykonany z uszczelką chroniącą punkty styku przed wnikaniem wody. W związku z tym wymaga nieco większej siły niż zwykle.

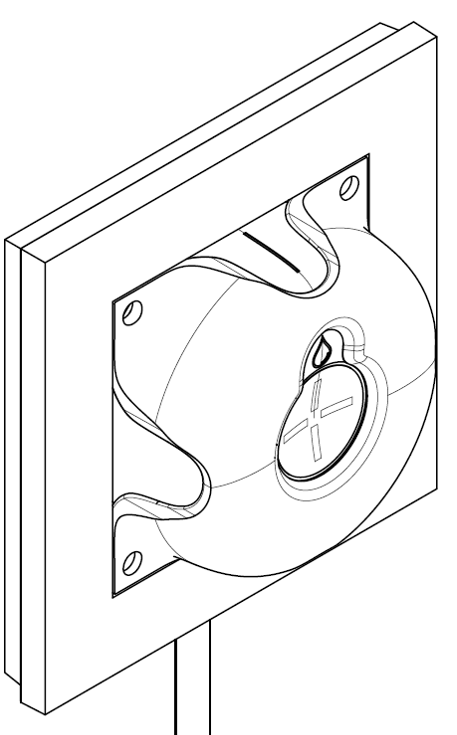

Montaż czujnika WaterSensor+ w skrzynce ściennej z dokowaniem (COMING)

Czujnik WaterSensor+ można zamontować w skrzynce ściennej, podłączonej do zasilania, za pomocą stacji dokującej dla czujnika WaterSensor+. Produkt będzie dostępny do zamówienia w 2024 roku.

UWAGA! Instalacje stałe muszą być wykonywane przez autoryzowanego elektryka

1. Standardowa, prosta puszka ścienna (gwarantowana kompatybilność Elko i Schneider) jest instalowana w ścianie, a kabel zasilający 230 V AC jest doprowadzany do puszki ściennej.

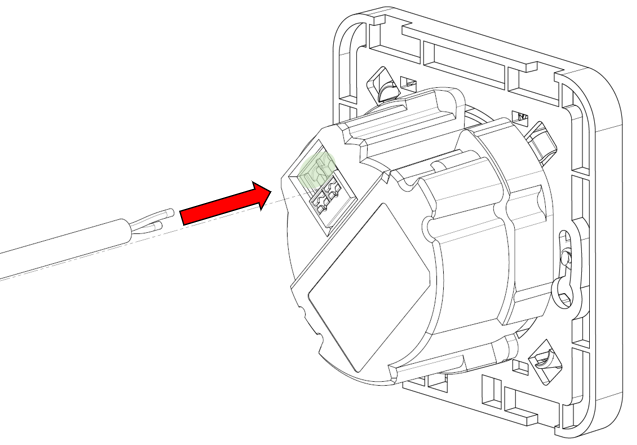

2. Kabel zasilający (230 V AC) jest podłączany do gniazda zasilania uchwytu dokującego. Biegunowość jest oznaczona na złączu.

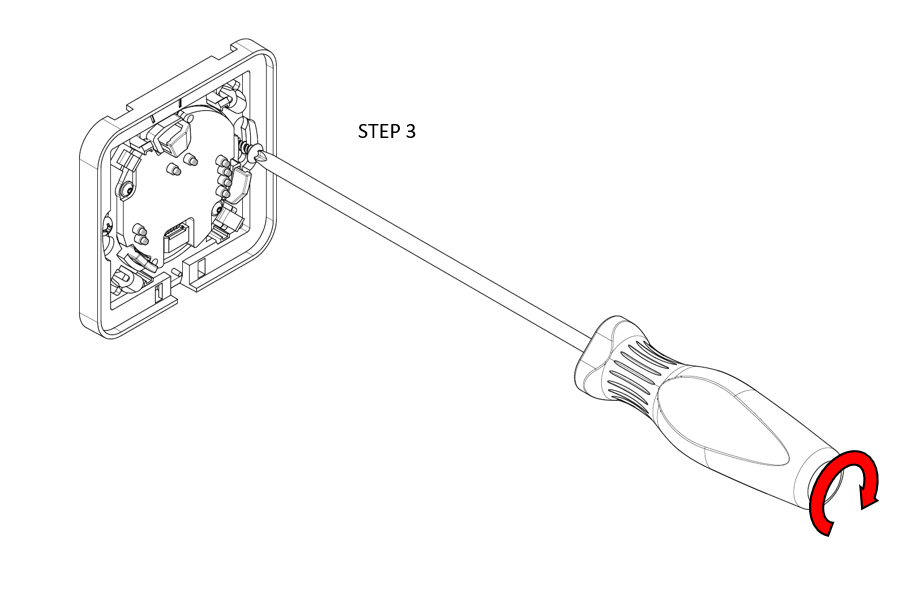

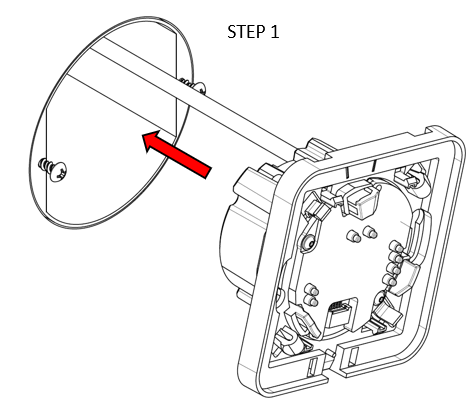

3. Przykręć uchwyt dokujący do puszki ściennej za pomocą śrub puszki ściennej i wyreguluj jego położenie.

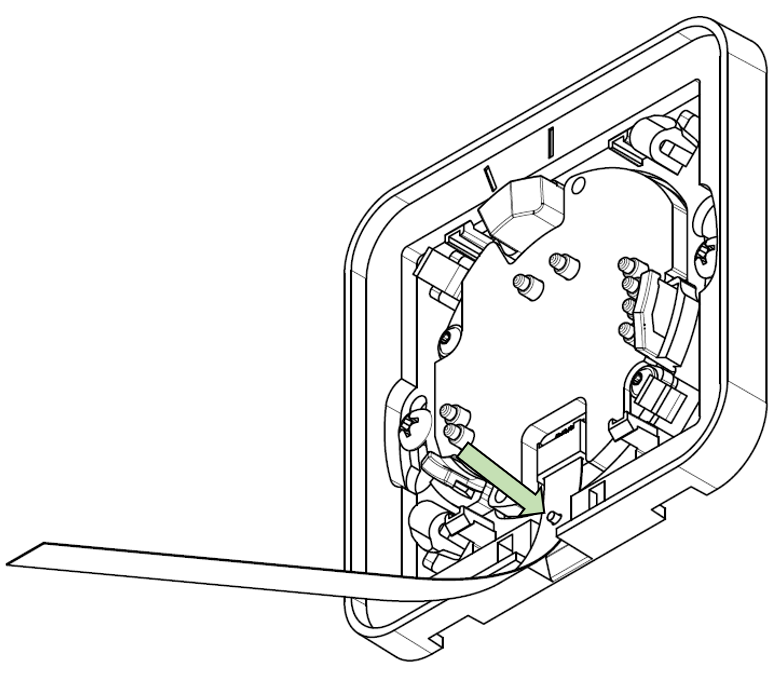

4. Podłącz taśmę czujnika. Upewnij się, że wycięcie na taśmie znajduje się na kołku zabezpieczającym wspornika dokującego.

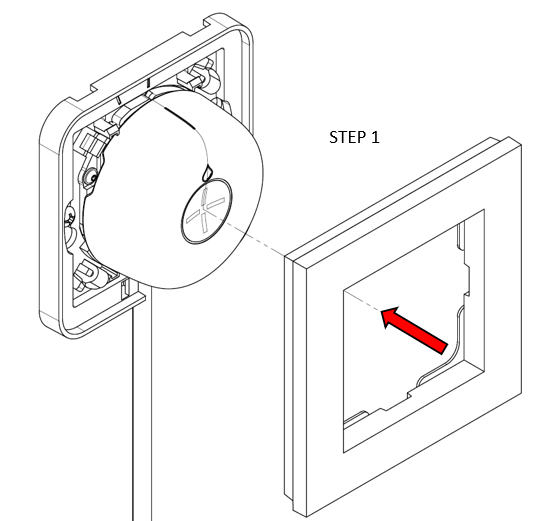

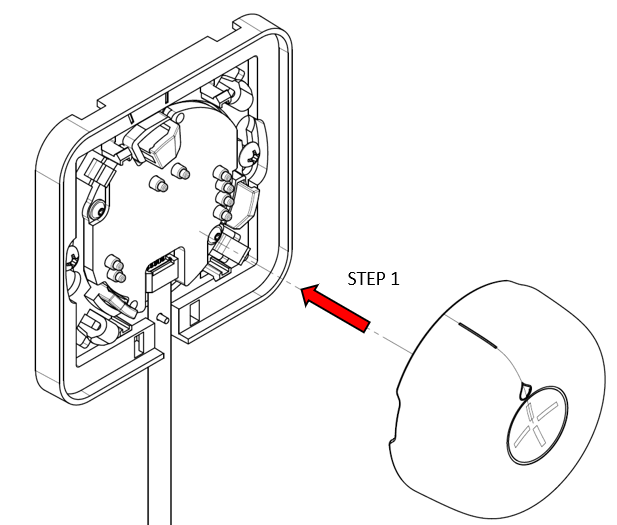

5. Wyrównaj linię wskaźnika na czujniku z linią wskaźnika na wsporniku i włóż czujnik (krok 1).

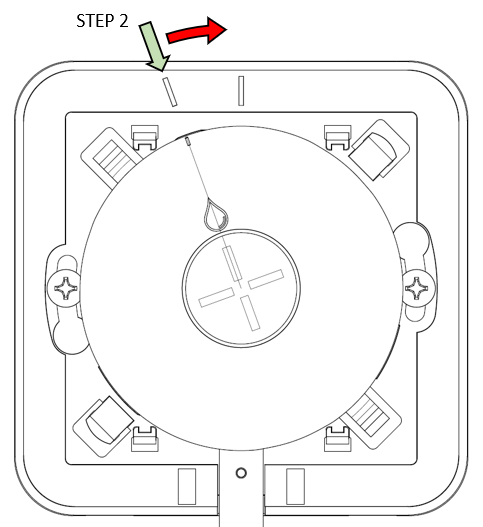

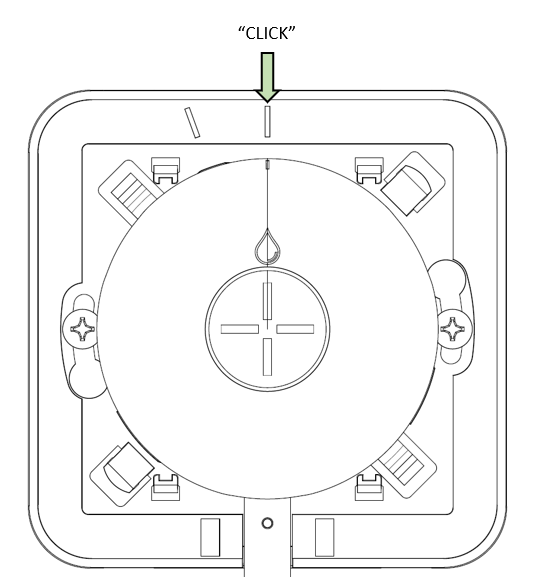

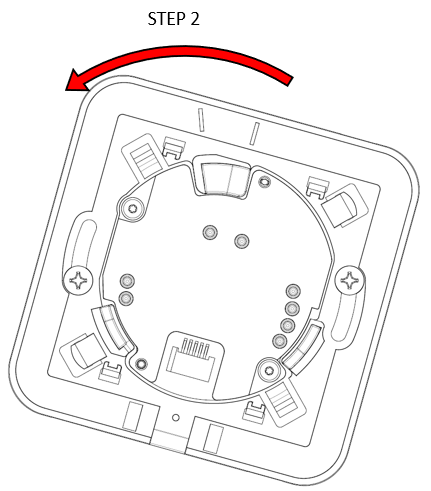

6. Przekręć czujnik zgodnie z ruchem wskazówek zegara, aż do wyczuwalnego/słyszalnego "KLIKNIĘCIA". Sprawdź, czy linia wskaźnika wskazuje pozycję ZAMKNIĘTĄ (krok 2).

7. Zamontuj ramkę na wsporniku dokującym (pojedyncza ramka ELKO Smart jest również kompatybilna). Upewnij się, że ramka zatrzasnęła się na swoim miejscu.

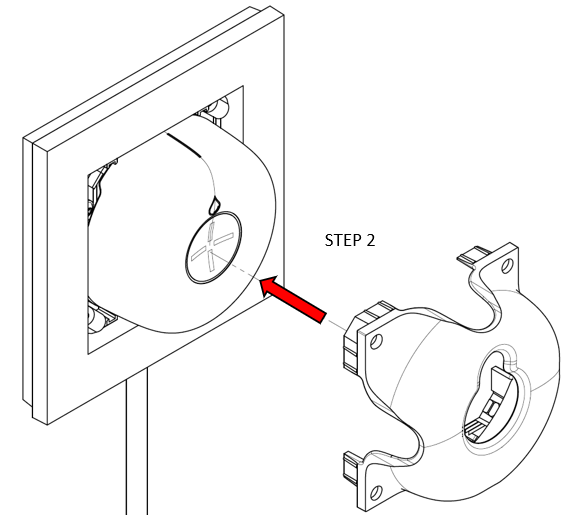

8. Załóż pokrywę ochronną na czujnik. Upewnij się, że pokrywa zatrzasnęła się na swoim miejscu. UWAGA! Upewnij się, że pokrywa jest założona w prawidłowy sposób.

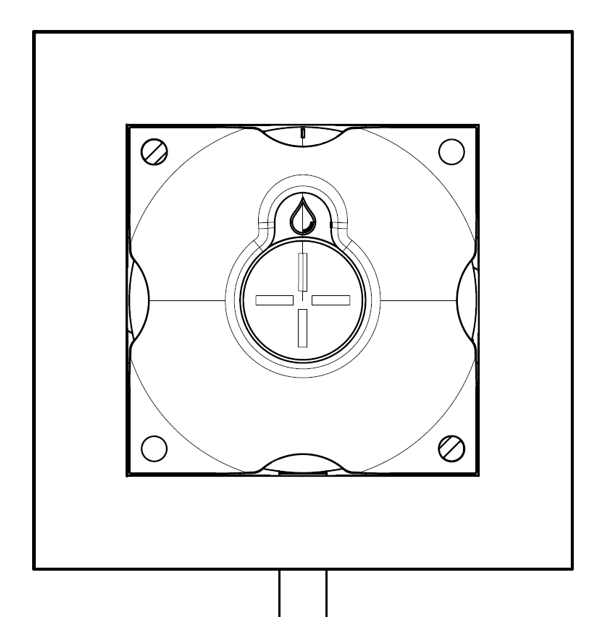

9. Dioda LED czujnika (kropla wody) powinna być widoczna po prawidłowym założeniu osłony.
