5. Instalacja zaworu

Wymagania dotyczące umieszczania zaworów zgodnie z przepisami dotyczącymi technologii budowlanych

W Norwegii od czasu TEK10 (Byggteknisk forskrift) istnieją wymagania dotyczące instalacji automatycznych ograniczników wycieków w nowych budynkach i instalacjach. Sekcja 15-5, punkt (4) przepisów dotyczących wymagań technicznych dla budynków (TEK17) na mocy ustawy o planowaniu i budownictwie (PBL) stanowi, że wycieki muszą być łatwe do wykrycia i nie mogą powodować uszkodzeń instalacji wodnych i elementów budynku.

Zakres automatycznych blokad wycieków jest opisany w przepisach kodeksu budowlanego (TEK 17) wraz z powiązanymi wytycznymi, patrz sekcja 15-5, punkt (4), i został przedstawiony jako fragment poniżej:

---

Wstępnie założone parametry

1. Przecieki z wbudowanych spłuczek lub podobnych muszą być wizualizowane. W pomieszczeniach innych niż wilgotne
   W pomieszczeniach innych niż wilgotne, wyciek musi również powodować automatyczne odcięcie wody.
2. Jeśli stała instalacja wodna w budynku ma wewnętrzny punkt poboru, w którym wyciekająca woda nie będzie
   do odpływu lub przelewu, należy zainstalować automatyczny ogranicznik wycieku. To samo dotyczy
   to samo dotyczy punktów podłączenia produktów i urządzeń wykorzystujących wodę, takich jak pralki i zmywarki. Automatyczny ogranicznik wycieków to czujnik wilgoci, który wysyła sygnał do zaworu odcinającego dopływ wody.

---

Waterguard+ jest zatwierdzony przez Sintef (TG20834), co umożliwia zatwierdzenie instalacji przez FG. Może to skutkować zniżką na ubezpieczenie.

UWAGA! Aby uzyskać zatwierdzenie FG dla instalacji automatycznych zatyczek przecieków Waterguard+, należy wypełnić certyfikat FG.

Wzór certyfikatu FG jest dostępny na stronie internetowej Finance Norway w zakładce FG certificate for leak stoppers.

Certyfikat FG jest dowodem dla klienta, że instalacja, w tym produkty, jest zgodna z norweskimi wymogami określonymi w przepisach FG dotyczących automatycznych zatyczek przecieków (FG-600:3).

Instalacja Waterguard+ musi być przeprowadzona przez autoryzowanego hydraulika posiadającego ważny certyfikat zawodowy, centralne zatwierdzenie w zakresie odpowiedzialności cywilnej i obowiązkowe ubezpieczenie od odpowiedzialności cywilnej. Niezastosowanie się do tego wymogu spowoduje unieważnienie gwarancji i zatwierdzenia FG, a także nałoży na instalatora odpowiedzialność za szkody lub usterki.

Na podstawie powyższego opisu zakresu ochrony w TEK17 zalecamy, aby Waterguard+ został zainstalowany w taki sposób, aby zabezpieczone były następujące obszary:

• Blat kuchenny z powiązanymi połączeniami rurowymi
• Zmywarka z powiązanymi połączeniami
• Pralka z powiązanymi połączeniami
• Filtry do wody z odpowiednimi przyłączami
• Lodówka z przyłączem wody i powiązanymi rurami wodnymi
• Automaty do napojów z odpowiednimi przyłączami
• Podgrzewacze wody (bojlery) z rurami przyłączeniowymi
• Pomieszczenia bez odpływu z urządzeniami sanitarnymi bez przelewu
• Pomieszczenia bez odpływu z szafką rozgałęźną dla systemu rura w rurze z odpływem do pomieszczenia. Wyciek z systemu rura w rurze jest kierowany do szafki rozdzielczej, w której można umieścić czujnik lub podobny element, co prowadzi do
  odcięcia wody. W szafkach rozdzielczych, w których wyciekająca woda jest wyprowadzana ze ściany i nie prowadzi do odpływu
  należy wyposażyć w czujnik wody podłączony do automatycznego ogranicznika wycieku, który odcina wodę.
• Ukryte i otwarte rury wodne, które nie są zabezpieczone rurą odpływową lub znajdują się w pomieszczeniach z
  z wodoszczelną podłogą i odpływem, muszą być wyposażone w zatwierdzony ogranicznik wycieku, w którym zainstalowane są czujniki, które
  system wykrywa, ostrzega i zamyka wycieki wody, zanim dojdzie do uszkodzenia budynku.
  budynku.
• Wbudowane spłuczki, armatura kranowa lub podobne elementy

Jeśli zmywarka jest zainstalowana w blacie kuchennym, zatyczki do wycieków nie są wymagane zarówno dla zmywarki, jak i blatu.
i blatu kuchennego. Należy również zabezpieczyć odpowiednie instalacje wodne, które nie zostały wymienione powyżej.

Ważne informacje dotyczące instalacji zaworów

• Zawory muszą być zainstalowane w suchym i wolnym od mrozu miejscu i muszą być dostępne w celu późniejszego serwisowania/kontroli.
• Jeśli w wodzie mogą znajdować się większe cząsteczki, przed zaworem należy zainstalować filtry.
• Należy upewnić się, że materiał uszczelniający rury nie dostanie się do zaworu podczas instalacji. Może to uniemożliwić prawidłowe zamknięcie zaworu.
• Wymiary zaworu muszą być zawsze takie same lub równoważne wymiarom rury wchodzącej/wychodzącej z zaworu. Zawory o rozmiarze DN15 (1/2") są zwykle używane do instalacji w kuchniach, łazienkach i innych wilgotnych pomieszczeniach, podczas gdy zawory o rozmiarze DN20 (3/4") są używane do instalacji w głównych wlotach domów jednorodzinnych lub większych jednostek mieszkalnych.

• Zawory muszą być instalowane PO:

  • Ręczne zawory odcinające
  • Wodomierze
  • Zawory redukujące ciśnienie
  • Wylot do instalacji tryskaczowej
  • Węże pożarnicze
  • Wyloty do chłodzenia systemów grzewczych
  • Zbiornik ciśnieniowy lub podobny sprzęt
  • Systemy filtracji wody

Wymagania dotyczące pomieszczenia do instalacji

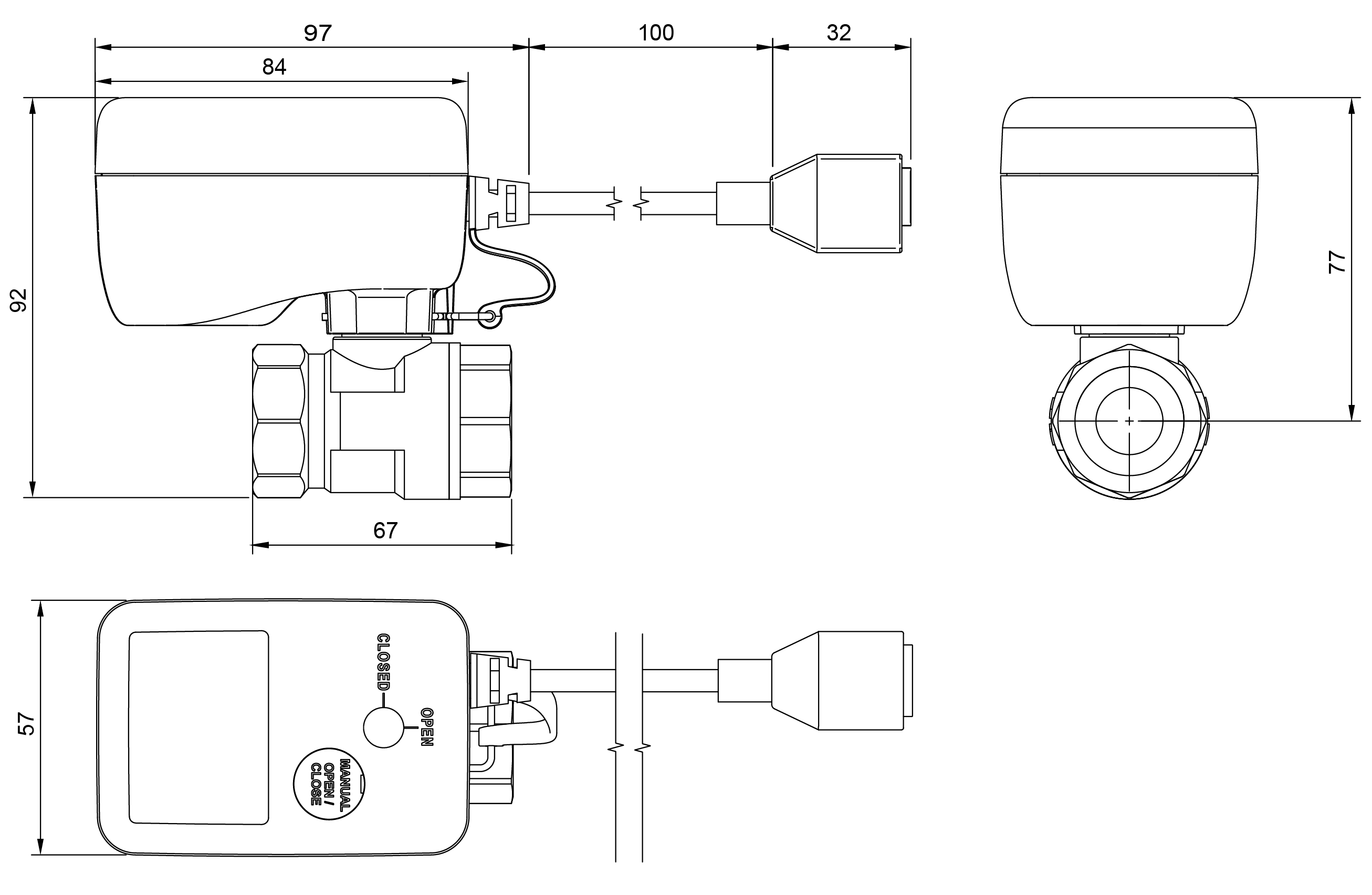

Największy zawór kulowy (3/4" - DN20) ma 68 mm długości i 38 mm średnicy. Siłownik zaworu ma 97 mm długości i 57 mm szerokości oraz 100 mm stałego kabla ze złączem RJ45 na końcu.

Całkowita wysokość zaworu i siłownika wynosi 92 mm od dołu zaworu do góry siłownika (77 mm od środka zaworu do góry siłownika).

Linkbox+ zajmuje powierzchnię 119 mm x 119 mm i ma grubość ok. 30 mm (w zależności od typu zastosowanego wspornika montażowego).

Instalacja zaworu kulowego (wymiary 1/2" i 3/4")

Zawory kulowe o dostosowanych wymiarach są instalowane na rurach wodnych (mosiężnych, miedzianych, ze stali nierdzewnej, ocynkowanych lub z twardej stali) za pomocą odpowiedniej metody połączenia. Zawory mają gwinty G1/2 (DN15) lub G3/4 (DN20) ISO-228 (HUN) na obu końcach.

Zawory są sklasyfikowane jako DN10 (maks. ciśnienie robocze 10 bar) i są testowane zgodnie z normą EN13828 do 25 bar. EN13828 do 25 bar.

Zawór może być zainstalowany poziomo lub pionowo i umożliwia przepływ wody w obu kierunkach (dwukierunkowy).

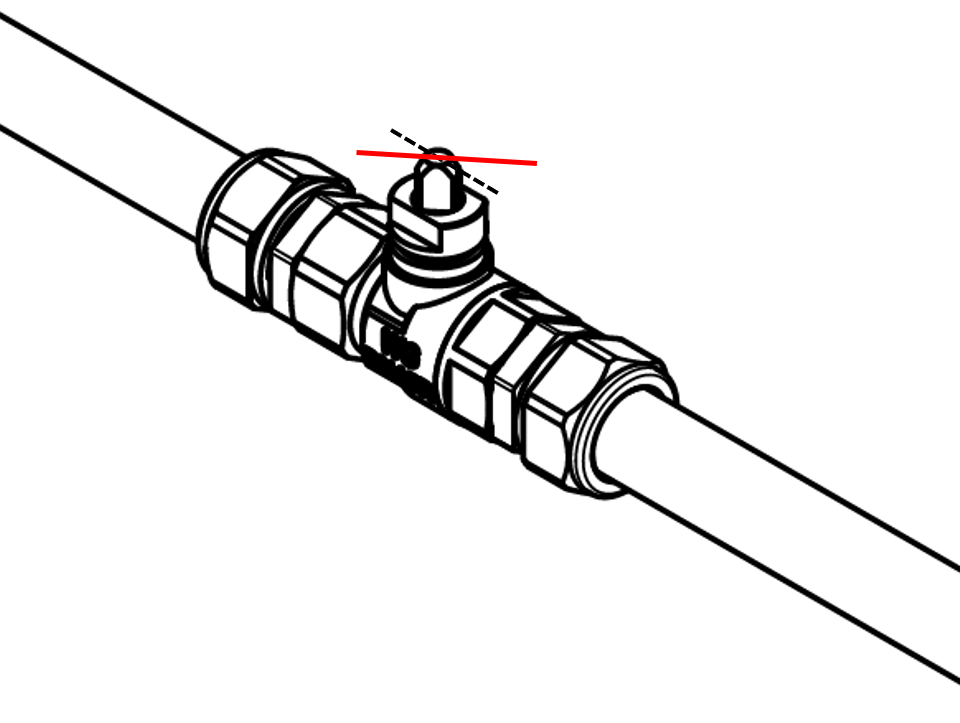

Należy upewnić się, że trzpień zamykający zaworu jest skierowany do góry (na lub powyżej poziomej linii rury wodnej). Gwarantuje to, że siłownik nie jest umieszczony w najniższym punkcie i nie gromadzi się w nim woda.

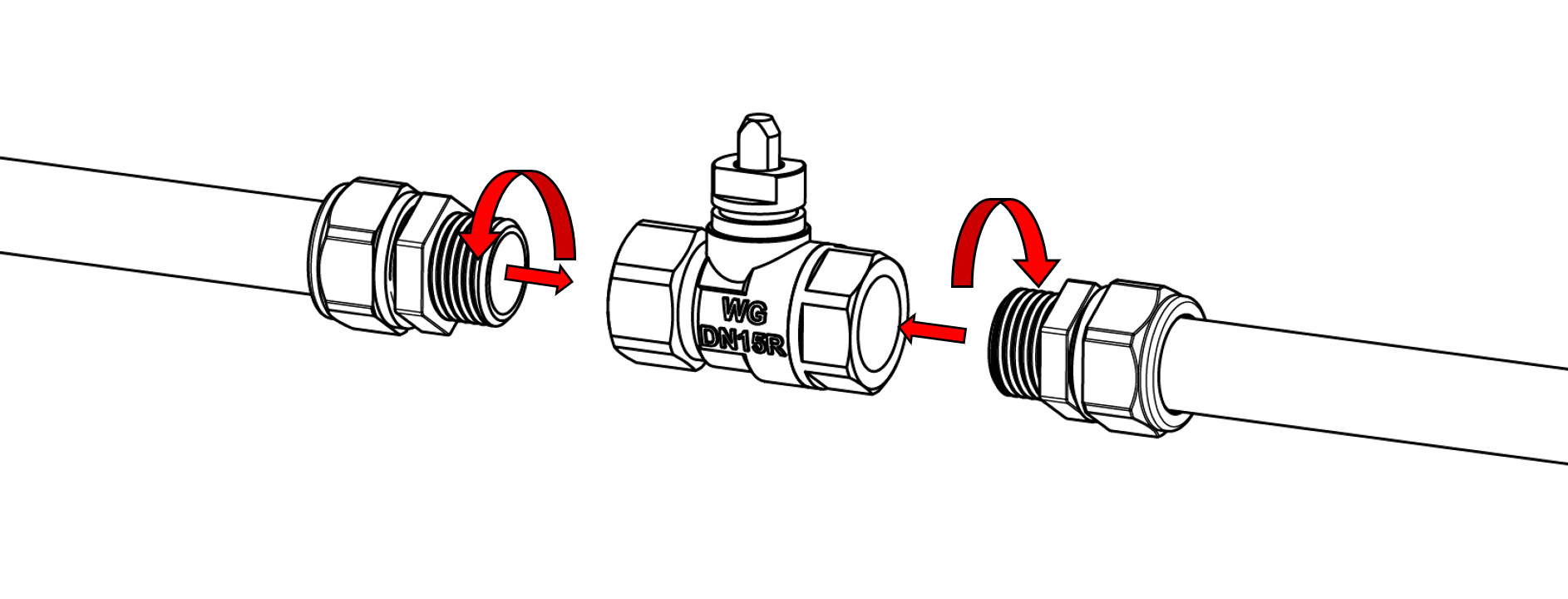

Do montażu zaworu należy użyć standardowego złącza z gwintem zewnętrznym (½" lub ¾" w zależności od rozmiaru zaworu). Należy użyć odpowiedniego uszczelniacza do gwintów (np. taśmy do gwintów, konopi + pasty konopnej lub Loctite). Upewnić się, że wybrane uszczelnienie gwintu nie jest włożone do zaworu, ponieważ może to spowodować, że zawór nie będzie całkowicie uszczelniony po odcięciu wody. Maksymalny moment dokręcania nie może przekraczać 75 Nm.

UWAGA! Po zakończeniu instalacji należy zawsze przeprowadzić próbę ciśnieniową w celu sprawdzenia szczelności połączeń.

Instalacja siłownika do zaworów kulowych

Siłownik jest wyposażony w szybkozłącze i nie wymaga narzędzi do montażu na zaworze.

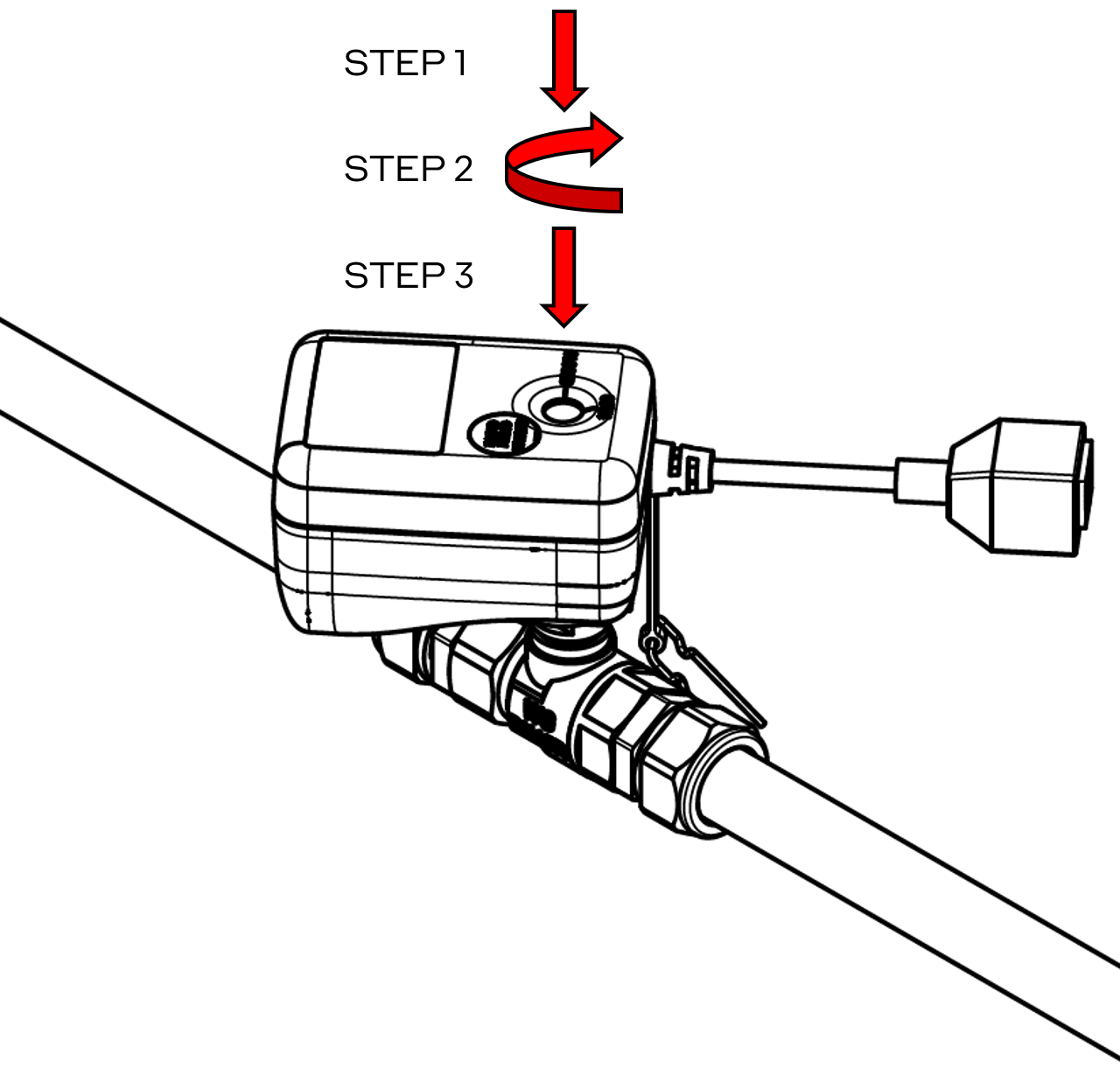

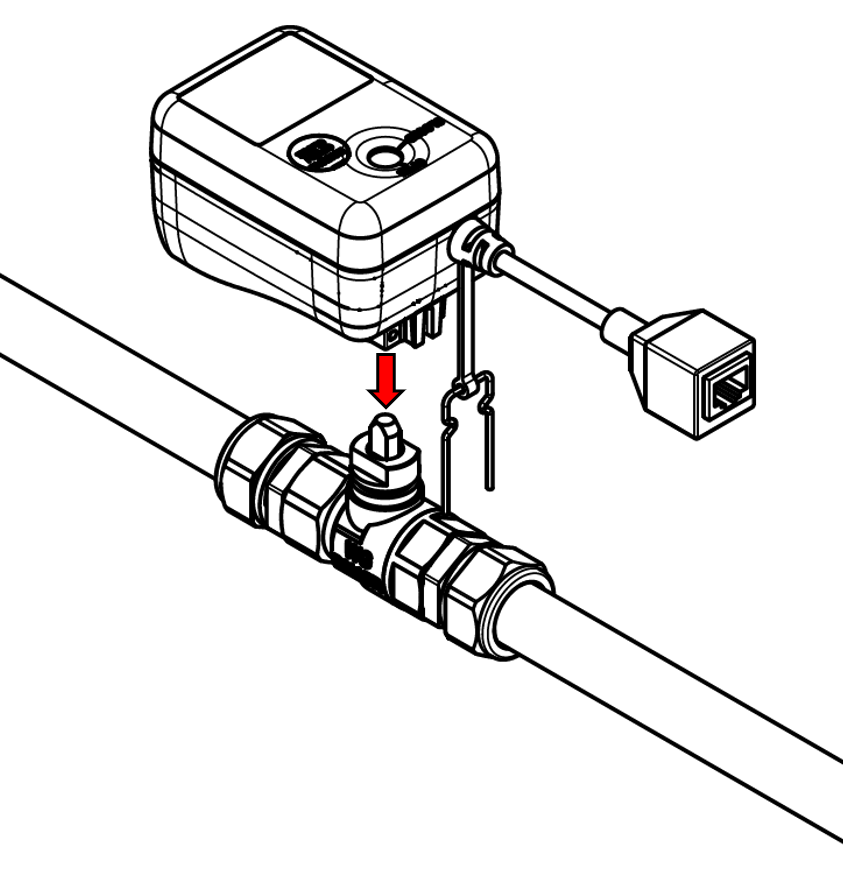

1. Zamocować siłownik zaworu w żądanym kierunku, umieszczając go na trzpieniu zamykającym zaworu.

Jeśli położenie sworznia nie jest wyśrodkowane w kierunku rury, można użyć siłownika do obrócenia sworznia na miejsce (alternatywnie klucza lub podobnego narzędzia, a następnie siłownika w celu ostatecznej precyzyjnej regulacji). Gdy siłownik znajdzie się w prawidłowym położeniu, wciśnij go do końca.

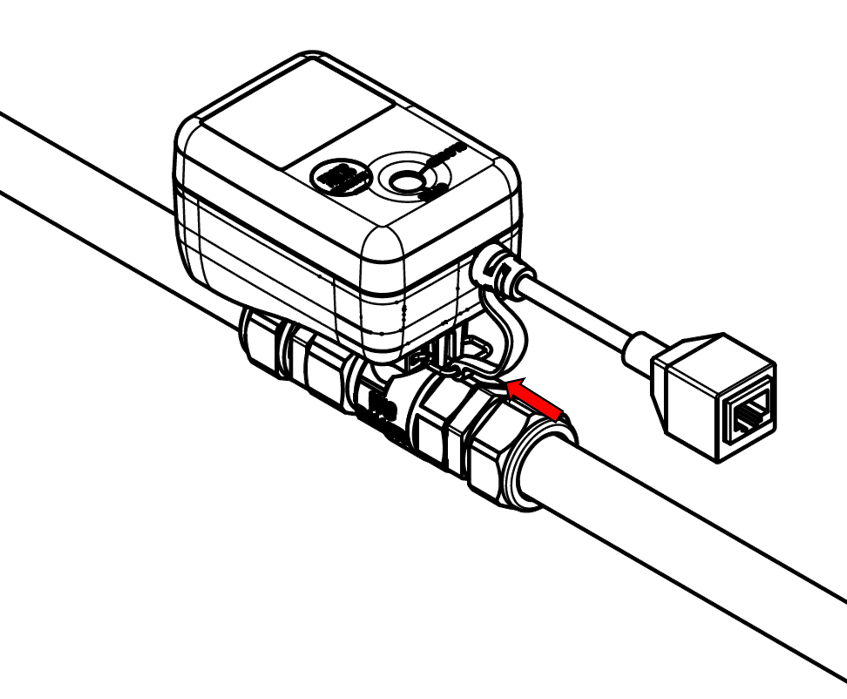

2. Włożyć zawleczkę zabezpieczającą, aby zablokować siłownik na zaworze. Wyczuwalne kliknięcie potwierdza, że sworzeń jest prawidłowo zabezpieczony. Spróbuj odciągnąć siłownik, aby potwierdzić jego zablokowanie.

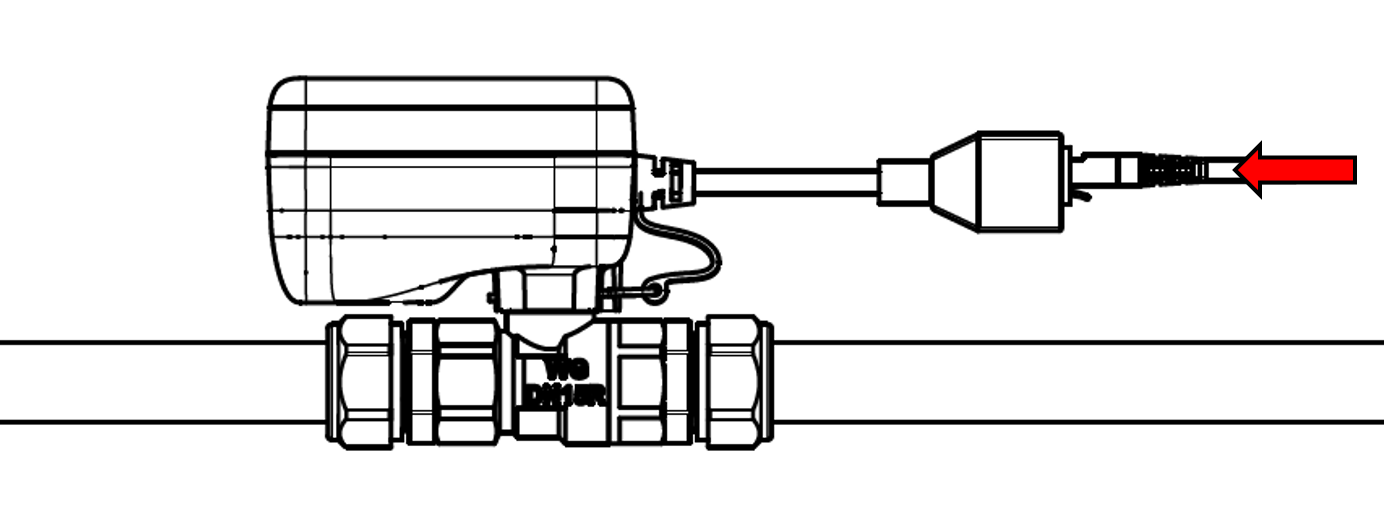

3. Podłącz kabel komunikacyjny (kat. 6) między siłownikiem a Linkbox+. Upewnij się, że kabel zatrzasnął się i zablokował w złączu.

Instalacja rozgałęźnika kablowego (do sterowania 2 zaworami kulowymi)

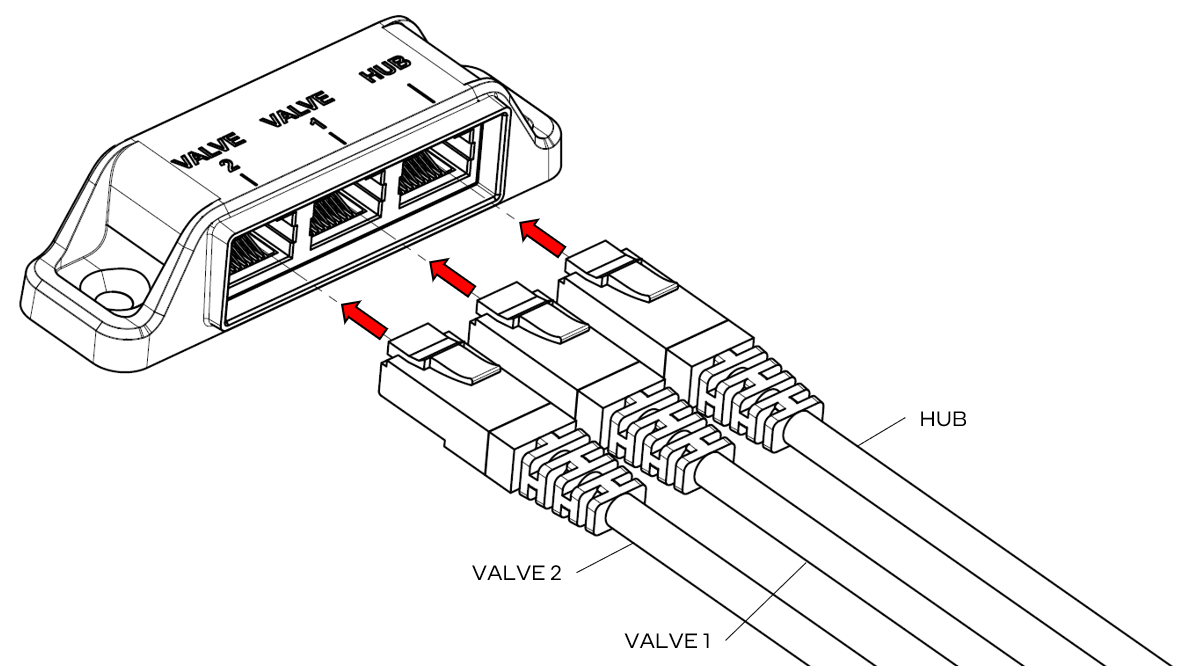

Rozgałęźnik kabla RJ45 to dodatkowy produkt, który umożliwia sterowanie maksymalnie 2 zaworami kulowymi z tego samego Linkbox+ (np. wlotami zimnej i ciepłej wody w mieszkaniach).

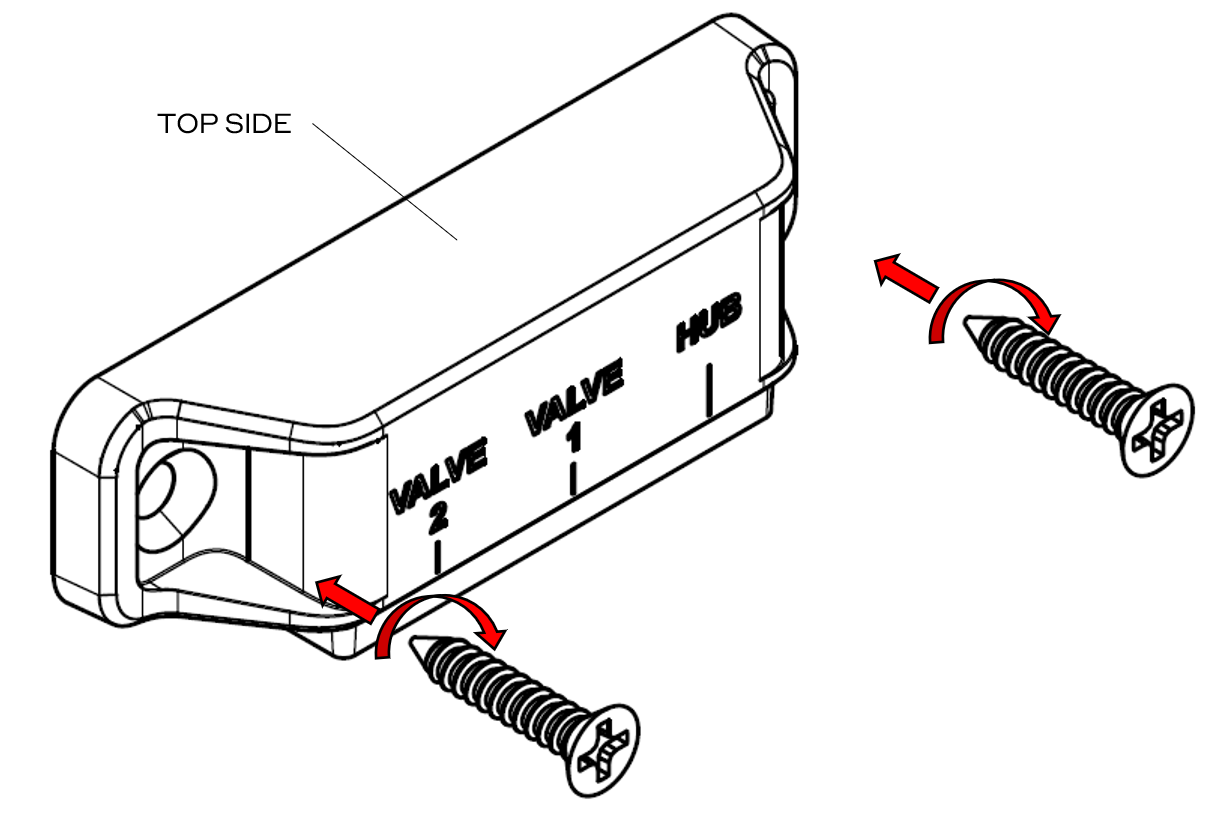

1. Przykręć rozgałęźnik do ściany w odpowiednim miejscu między Linkbox+ a zaworami za pomocą 2 śrub (nie dołączone do zestawu). Unikaj nadmiernego dokręcania śrub.

   UWAGA! Styki w rozgałęźniku muszą być zawsze skierowane w dół, aby zapobiec przedostawaniu się wody.

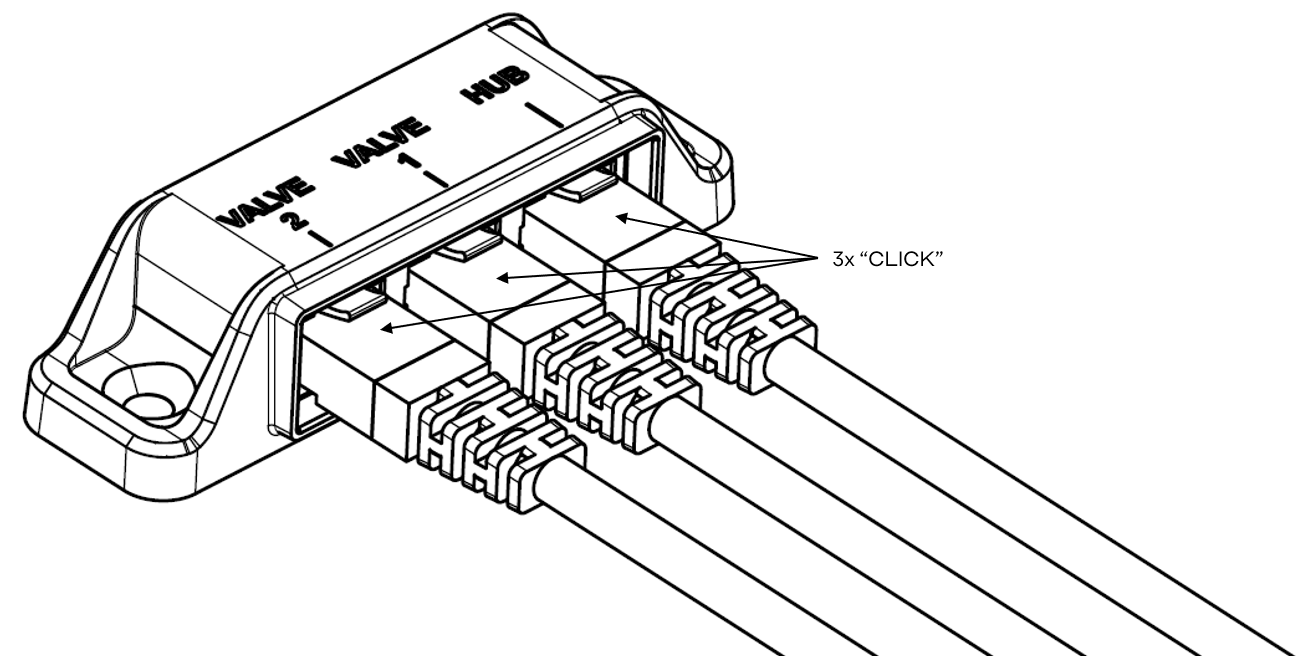

2. Dopasuj kable do odpowiedniego złącza

3. Zabezpiecz kable zauważalnym/słyszalnym "KLIKNIĘCIEM".

Instalacja zaworów elektromagnetycznych 230 V (od 1" do 2")

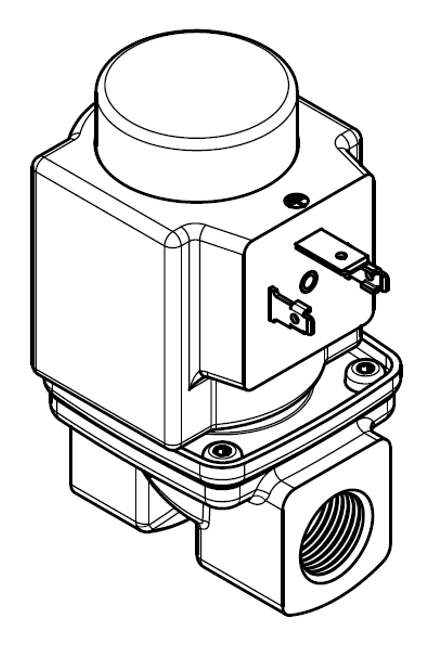

Zawory elektromagnetyczne Danfoss (DN15-DN50) muszą być używane w przypadku rur o średnicy powyżej 3/4" lub gdy trzy (3) zawory muszą być połączone szeregowo. Zawory elektromagnetyczne o dostosowanych wymiarach są montowane na rurach wodnych (mosiężnych, miedzianych, ze stali nierdzewnej, ocynkowanych lub z twardej stali) za pomocą odpowiedniej metody połączenia. Zawory mają gwinty ISO-228 od G1/2" (DN15) do G2 (DN50) na obu końcach.

Zawory mogą być montowane poziomo lub pionowo. Zawory są jednokierunkowe i woda musi przepływać w kierunku wskazanym strzałką na korpusie zaworu.

Upewnij się, że armatura zaworu jest skierowana do góry (na lub powyżej poziomej linii rury wodnej). Gwarantuje to, że obudowa cewki elektromagnetycznej nie jest umieszczona w najniższym punkcie i nie gromadzi się w niej woda.

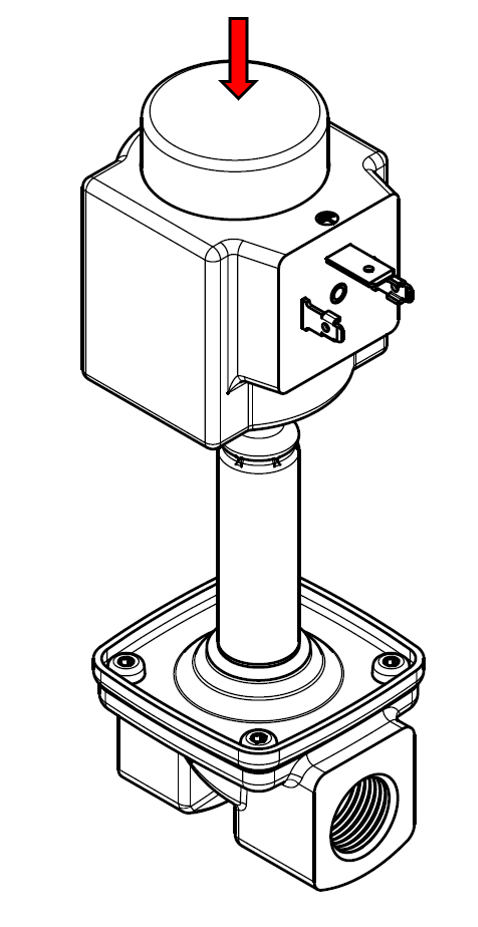

Jeśli cewka elektromagnesu nie jest jeszcze przymocowana do armatury zaworu, dociśnij ją, aż usłyszysz wyraźne "KLIKNIĘCIE":

Instalacja adaptera zasilania dla zaworów elektromagnetycznych

UWAGA! Zawory elektromagnetyczne wykorzystują napięcie 230V AC, a nie 24V DC jak zawory kulowe. W związku z tym należy użyć adaptera zasilania dla Linkbox+ i zaworów elektromagnetycznych 24V DC / 230V AC zamiast adaptera dostarczonego z Linkbox+.

Adapter może być również używany do modernizacji starszych systemów Waterguard do Waterguard+ (od 1/2" do 2" zaworów elektromagnetycznych 230V).

UWAGA: W przypadku korzystania z adaptera zasilania do zaworów elektromagnetycznych można używać tylko zaworów normalnie otwartych.

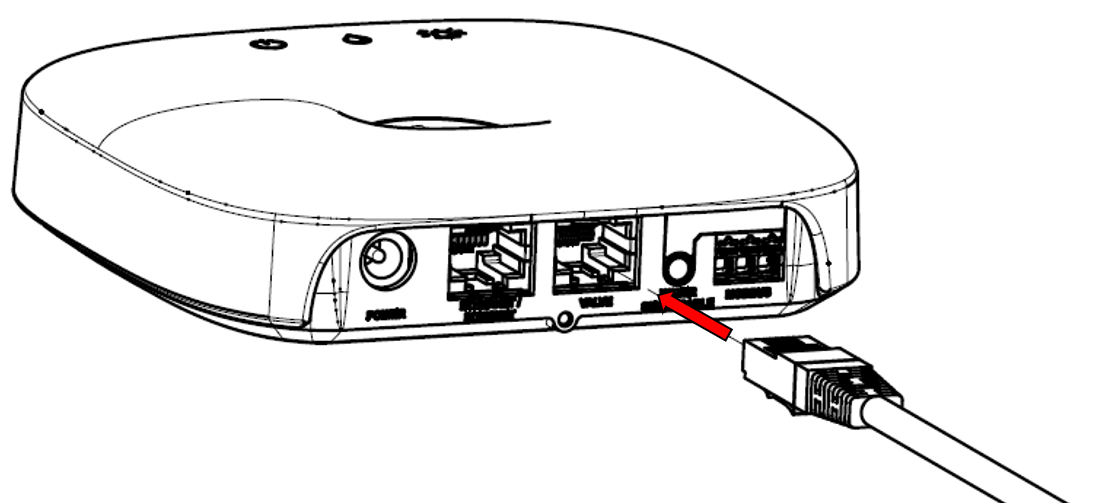

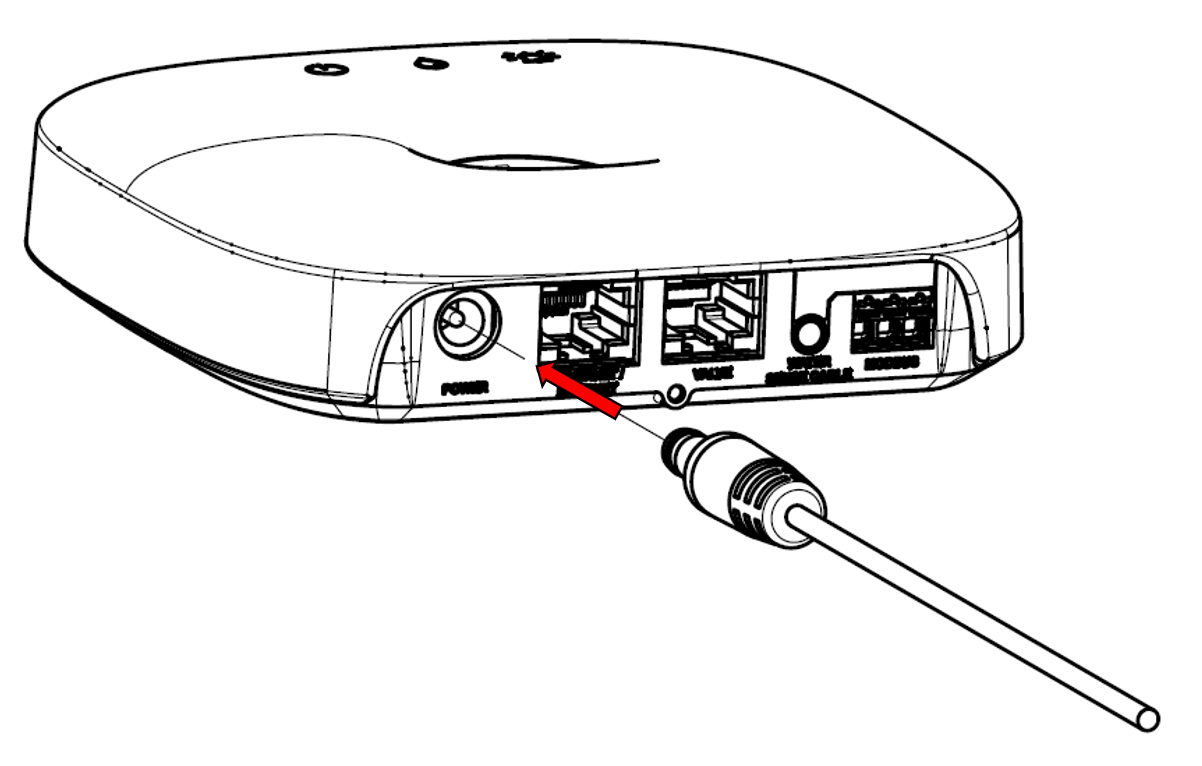

1. Podłącz kabel Cat.6 i kabel zasilający 24 V do Linkbox+. UWAGA! Do podłączenia kabla Cat.6 należy użyć portu oznaczonego jako "Valve".

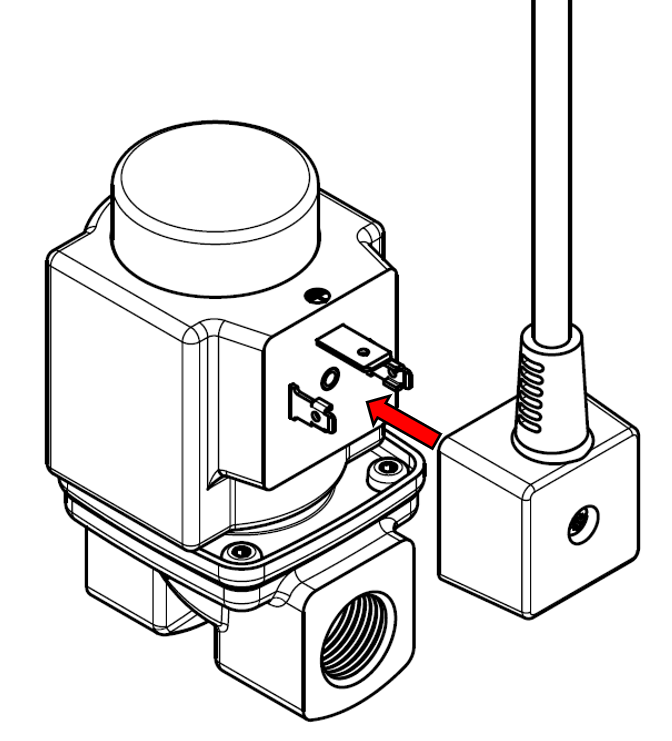

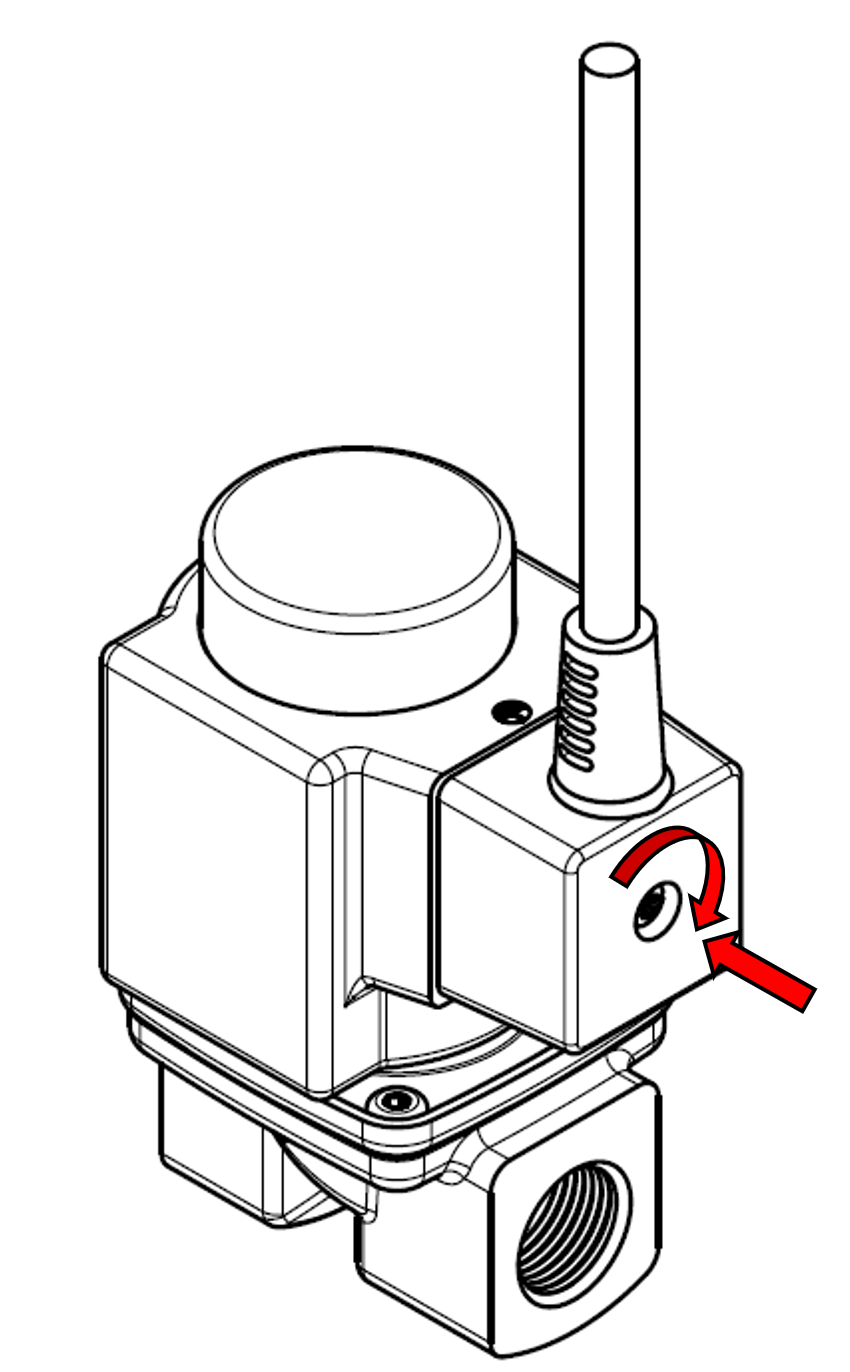

2. Podłącz kabel zasilający 230V do magnetycznej obudowy zaworu i zabezpiecz go dostarczonymi śrubami.

3. Podłącz zasilacz do gniazdka 230V AC

Instalacja kabla dzielonego i przedłużającego (do sterowania 2 lub więcej zaworami elektromagnetycznymi)

Kabel dzielony do zaworów elektromagnetycznych - 0,65 m umożliwia szeregowe podłączenie do trzech (3) zaworów elektromagnetycznych z jednego (1) Linkbox+.

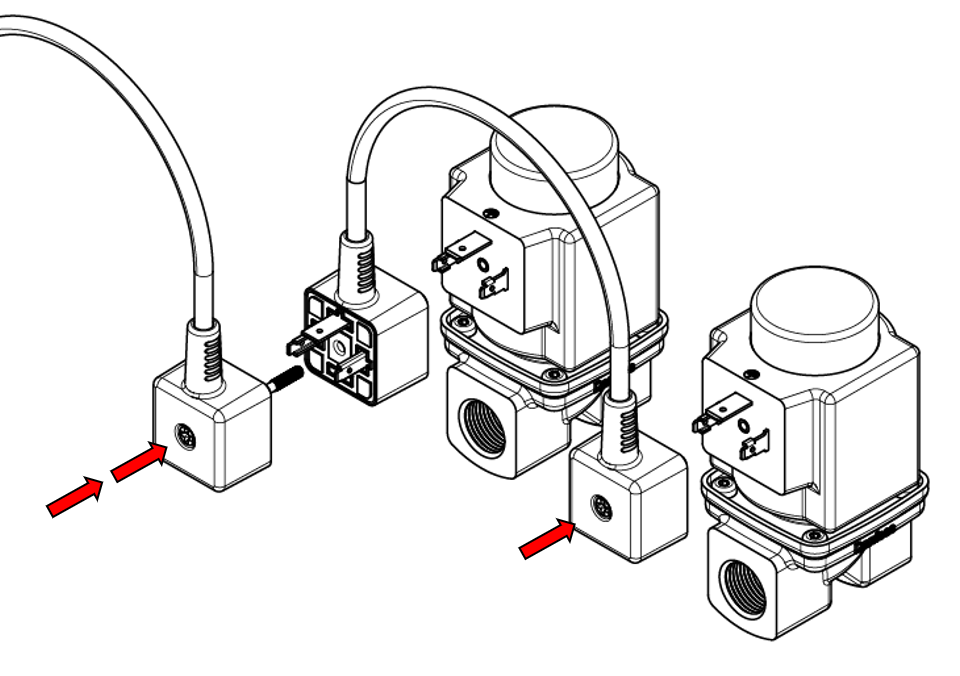

Podłącz kabel dzielony i przedłużający (0,65 m lub 3 m) do obu zaworów (podłącz dalej szeregowo, jeśli 3 zawory mają być sterowane równolegle). Podłącz kabel zasilający 230 V AC (z zasilacza zaworu elektromagnetycznego i Linkbox+) do przeciwległego końca złącza (podłączonego do lewego zaworu, jak pokazano na poniższej ilustracji).

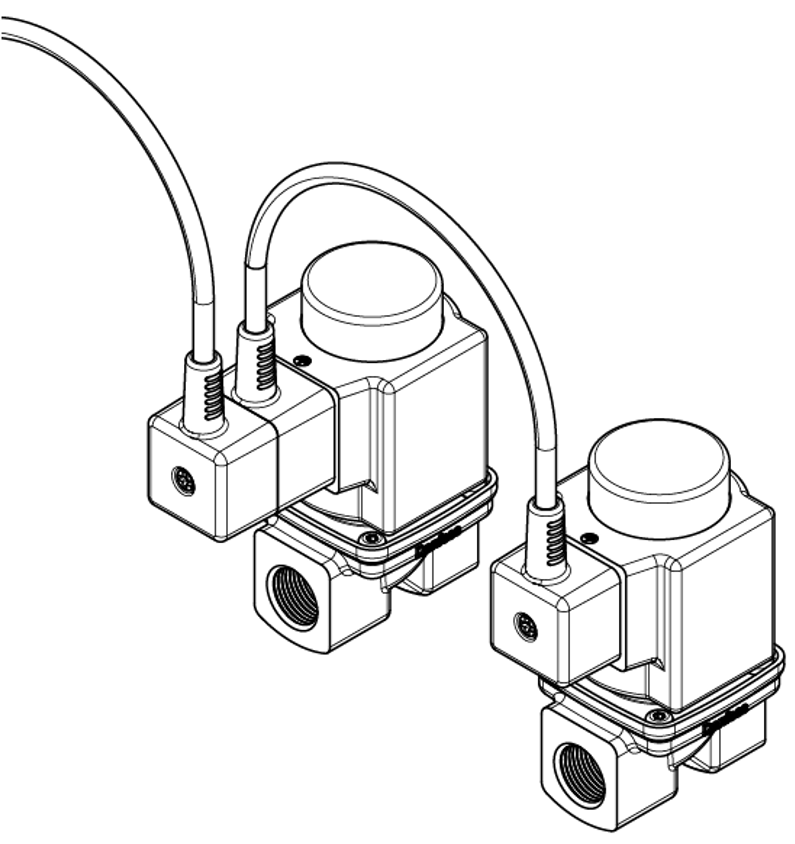

Wymień standardową śrubę 20 mm w kablu zasilającym 230 V AC na dostarczoną śrubę o długości 38 mm. Następnie dokręć środkowe śruby, aby zabezpieczyć oba kable zasilające.
