Waterguard+ installerat i badrum och toalettrum

Introduktion till vattensensorer

Vattensensorer är viktiga för att upptäcka och förhindra potentiella vattenskador i toalett- och badrumsområden. Den här artikeln ger en översikt över installationen av vattensensorer i olika konfigurationer, vilket kan hjälpa till att skydda ditt tvättrum från kostsamma vattenläckor och skador. Oavsett om du har en inbyggd cistern, ett toalettrum utan avlopp eller andra särskilda behov, kommer den här artikeln att vägleda dig genom processen för att säkra din toalett och ditt badrum mot vattenskador.

Allmän information om lösningen

Ventiler för både varm- och kallvattenförsörjning installeras i fördelarskåpet(F) och Linkbox+(B) installeras utanför fördelarskåpet(F) i metall. Linkbox+ är ansluten till den trådlösa vattensensorn WaterSensor+(A), som installeras med tillbehör beroende på om sensorn används i ett torrt våtrum eller ett våtrum med avrinning till ett avlopp.

För en detaljerad lösningsbeskrivning som visar olika sätt att installera Linkbox+(B), se artikeln Installation av Linkbox+ i anslutning till fördelningsskåp och i tak.

De lösningar som beskrivs i denna artikel uppfyller de byggtekniska föreskrifterna TEK17 § 15-5 (4) och tillhörande vägledning; "Läckage från inbyggda cisterner eller liknande ska synliggöras. I andra rum än våtutrymmen ska läckaget leda till automatisk avstängning av vattnet".

Alternativ 1 - Installation i torrt våtrum med vattentät cisternlåda

Läs mer om användning av vattentäta cisternboxar i torra våtrum och preaccepterade installationer i denna artikel från Sintef.

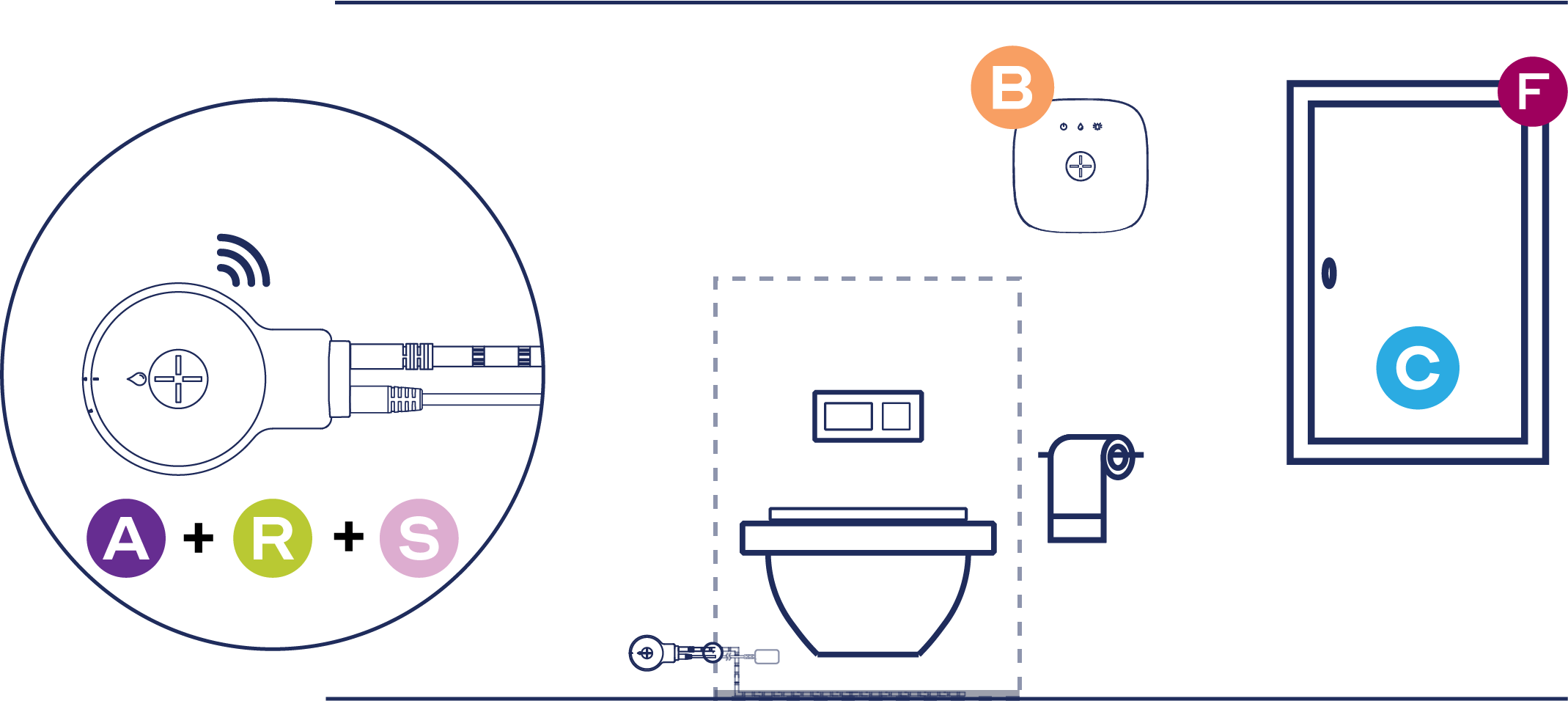

Principskiss

Beskrivning av montering

Sensorfästet(R) monteras på väggen med skruvar eller med hjälp av den medföljande dubbelhäftande tejpen. Sensortejp ansluts till fästet via en minijackkontakt och sätts in och fästs i den vattentäta cisternlådan via bräddavloppet (eller i bakkanten på den utanpåliggande cisternlådan), klipps till rätt längd och fästs i botten på cisternlådan. 5V strömadapter(S) ansluts till sensorfästet och kopplas in i ett ledigt uttag (tillval). WaterSensor+(A) monteras i sensorfästet(R).

Ventiler(C) installeras i fördelarskåpet(F) på varm- respektive kallvatteninloppen. Linkbox+(B) monteras på lämplig plats på utsidan av fördelningsskåpet. Tillval: Sensor Teip kan anslutas till Linkbox+ och monteras i fördelarskåpet (för läckageövervakning av fördelarskåpet).

OBS! För installation i torra våtrum är det nödvändigt att installera en cisternlåda med ett tråg i botten som rymmer läckagevatten motsvarande den mängd som finns i cisternen. Det är också nödvändigt att skapa ett överflöde längst upp på trågets framsida (men under toalettstolen), så att allt läckagevatten som inte fångas upp av tråget är synligt i rummet.

För enkel installation och underhåll av SensorTape rekommenderar vi att man monterar en löstagbar frontplatta framför det vattentäta tråget i cisternlådan.

Installationen kräver samma produkter oavsett om cisternboxen är utanpåliggande eller infälld i väggen, se illustration nedan.

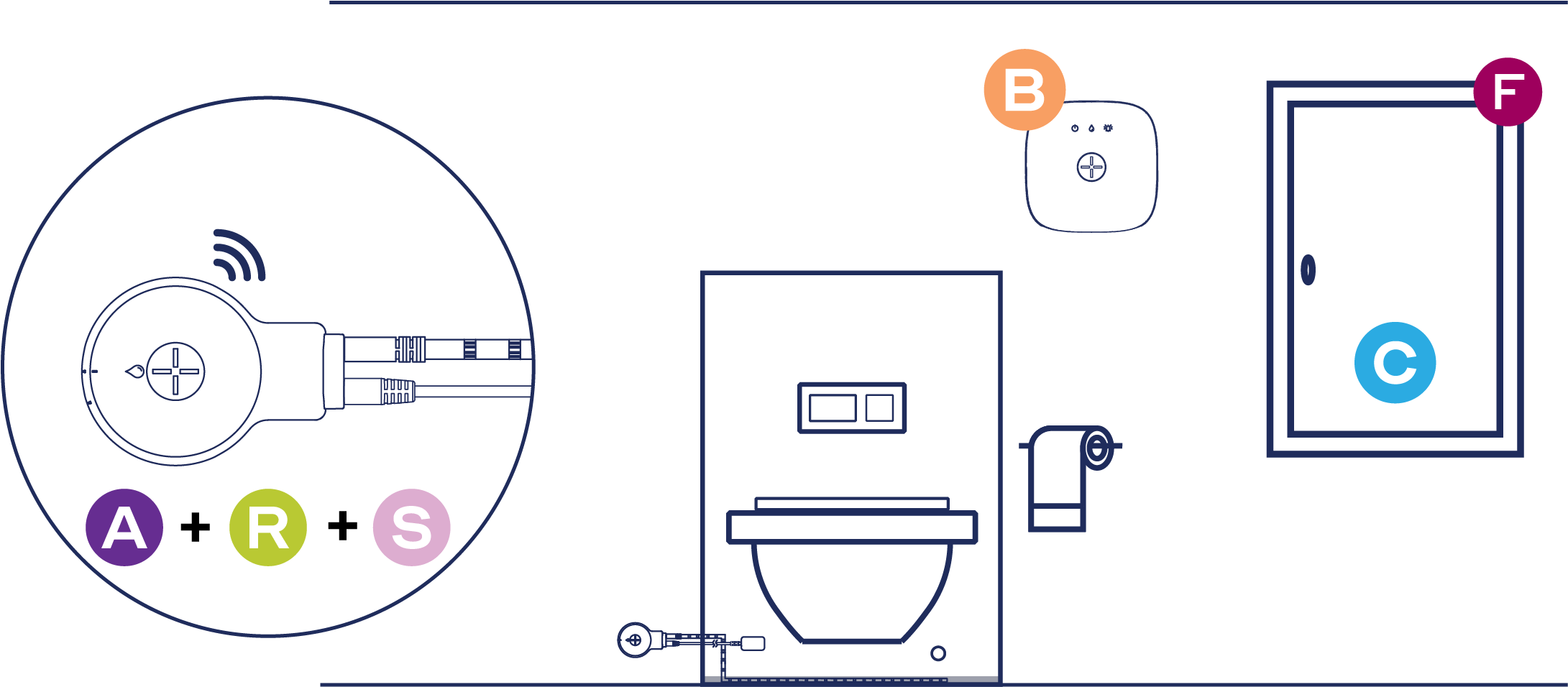

Utanpåliggande cisternlåda

Sensortejp(S) kan sättas in i cisternboxen antingen via avloppsöppningen på cisternboxens framsida eller baksida, mot väggen.

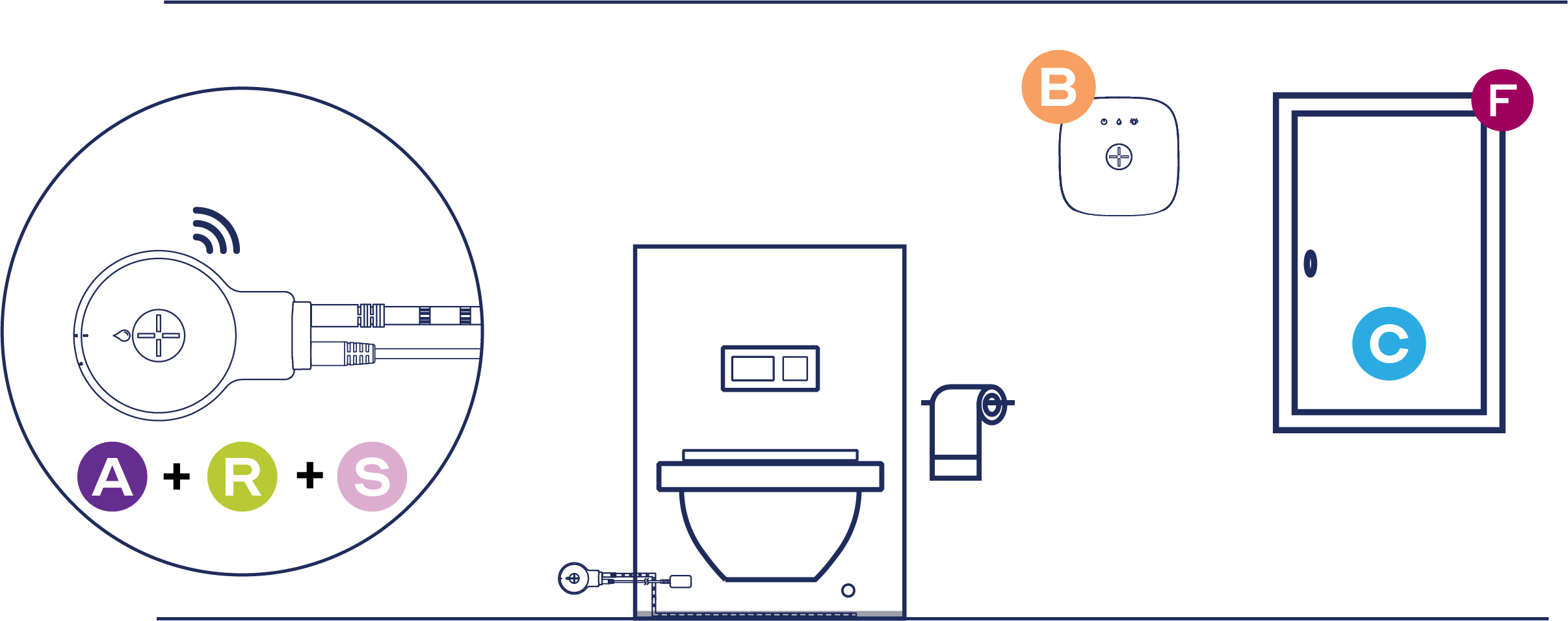

Inbyggd cisternlåda

Sensortejp (S) kan sättas in i cisternboxen via avloppsöppningen.

Produktlista (Klicka på NOBB-nummer för FDV-dokumentation)

Förslag 1:

PS. Denna produktlista innehåller Linkbox+ Wifi och kräver därför ett tillgängligt 2,4 GHz WIFI-nätverk eller trådbundet Ethernet för molnanslutning och användning med Abralife-appen.

Förslag 2:

PS! Detta alternativ inkluderar Linkbox+ 4G med inbyggt SIM-kort för molnanslutning utan behov av WIFI-åtkomst. Se den här artikeln för skillnaden mellan Linkbox+ WIFI och Linkbox+ 4G.

Alternativ 2 - Installation i våtrum med dränering till avlopp

Denna installation är typisk för våtrum, där läckagevatten måste ledas till avloppet. Trots att våtrummet har ett membran rekommenderar vi läckageövervakning för att snabbt upptäcka vattenläckor och stänga av vattnet.

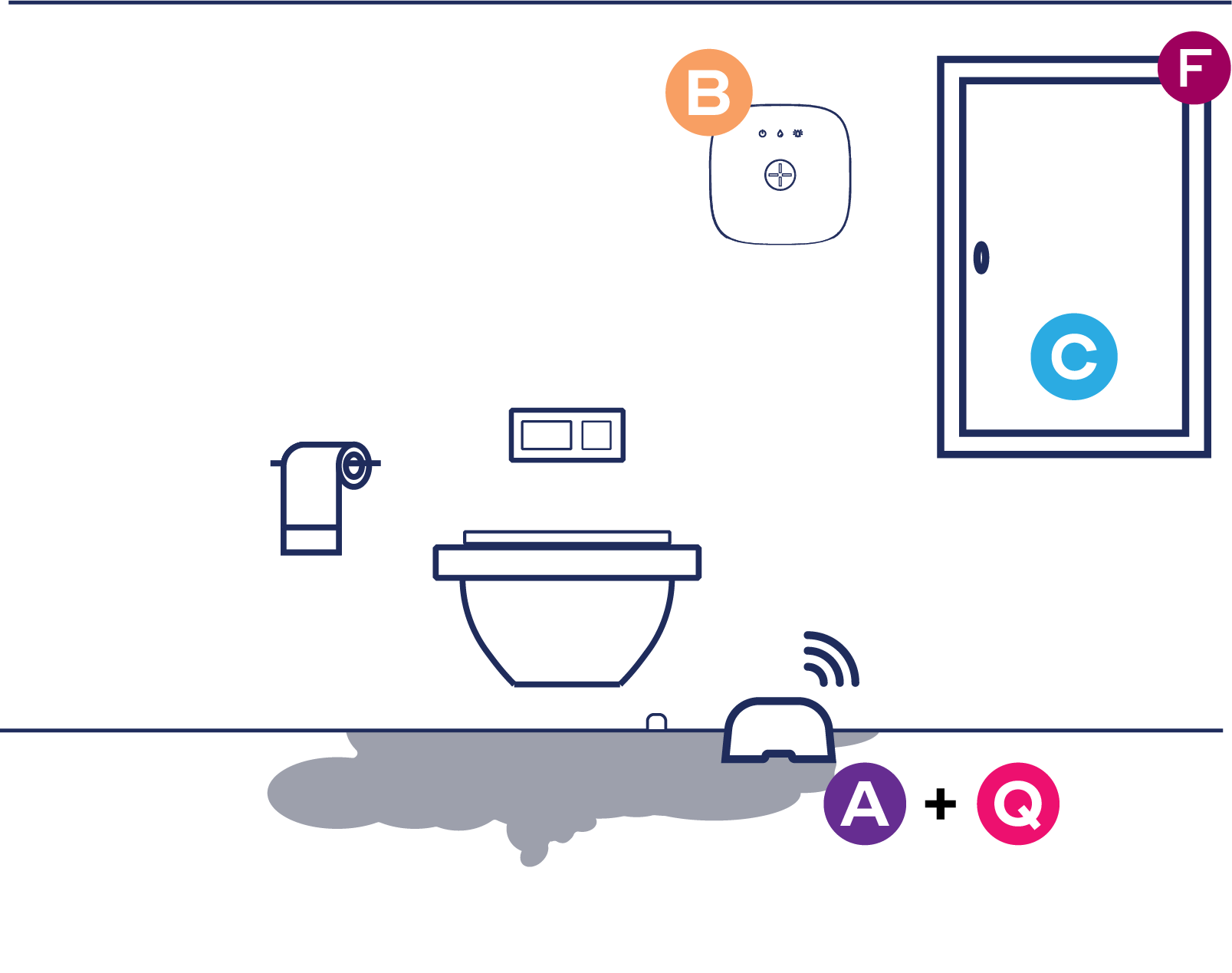

Principskiss

Beskrivning av installation

Linkbox+(B) installeras på lämplig plats utanför fördelarskåpet i metall och ansluts till ventiler(C) monterade i fördelarskåpet(F). Den trådlösa vattensensorn WaterSensor+(A) ansluts till Linkbox+(B) och installeras i kombination med WaterSensor+ Cover(Q) på golvet vid tömning från den inbyggda cisternboxen i våtrum.

Produktlista (Klicka på NOBB-nummer för FDV-dokumentation)

Förslag 1:

PS! Denna produktlista innehåller Linkbox+ Wifi och kräver därför ett tillgängligt 2,4 GHz WIFI-nätverk eller trådbundet Ethernet för molnanslutning och användning med Abralife-appen.

Förslag 2:

PS! Detta alternativ inkluderar Linkbox+ 4G med inbyggt SIM-kort för molnanslutning utan behov av WIFI-åtkomst. Se den här artikeln för skillnaden mellan Linkbox+ WIFI och Linkbox+ 4G.

Alternativ och tillval

• Linkbox+ stöder även anslutning och styrning av andra smarta produkter och lösningar för hemmet. För mer information, besök www.abralife.no
