Waterguard+ på huvudinlopp i lägenheter med gemensamt varmvattensystem

Introduktion till systemet

Vårt rekommenderade system för detektering av vattenläckor med automatisk avstängning av vattentillförseln i lägenheter med gemensamma varmvattensystem.

Enligt avsnitt 15-5 i den byggnadstekniska föreskriften TEK17 krävs läcksökning och automatisk avstängning av vatten i rum med vatteninstallationer utan avlopp.

Vår rekommenderade lösning för läckageskydd i lägenheter och bostadshus med gemensamma varmvattensystem är att installera Waterguard+ på bostadens huvudinlopp för kall- och varmvatten. Detta ger ett fördelaktigt och effektivt övergripande skydd av bostaden med möjlighet till ytterligare funktionalitet för övervakning av temperatur och luftfuktighet med trådlösa sensorer. Lösningen berättigar också till rabatterad hemförsäkring hos ditt försäkringsbolag. De flesta bostäder byggda efter juli 2018 har läckageskydd på bostadens vattenintag.

Systemet möjliggör även manuell styrning av ventilen (fysiskt eller via app) för enkel vattenavstängning, t.ex. vid långvarig frånvaro från hemmet.

Waterguard-ventilerna är självmotordrivna. Detta säkerställer att ventilen inte fastnar över tid.

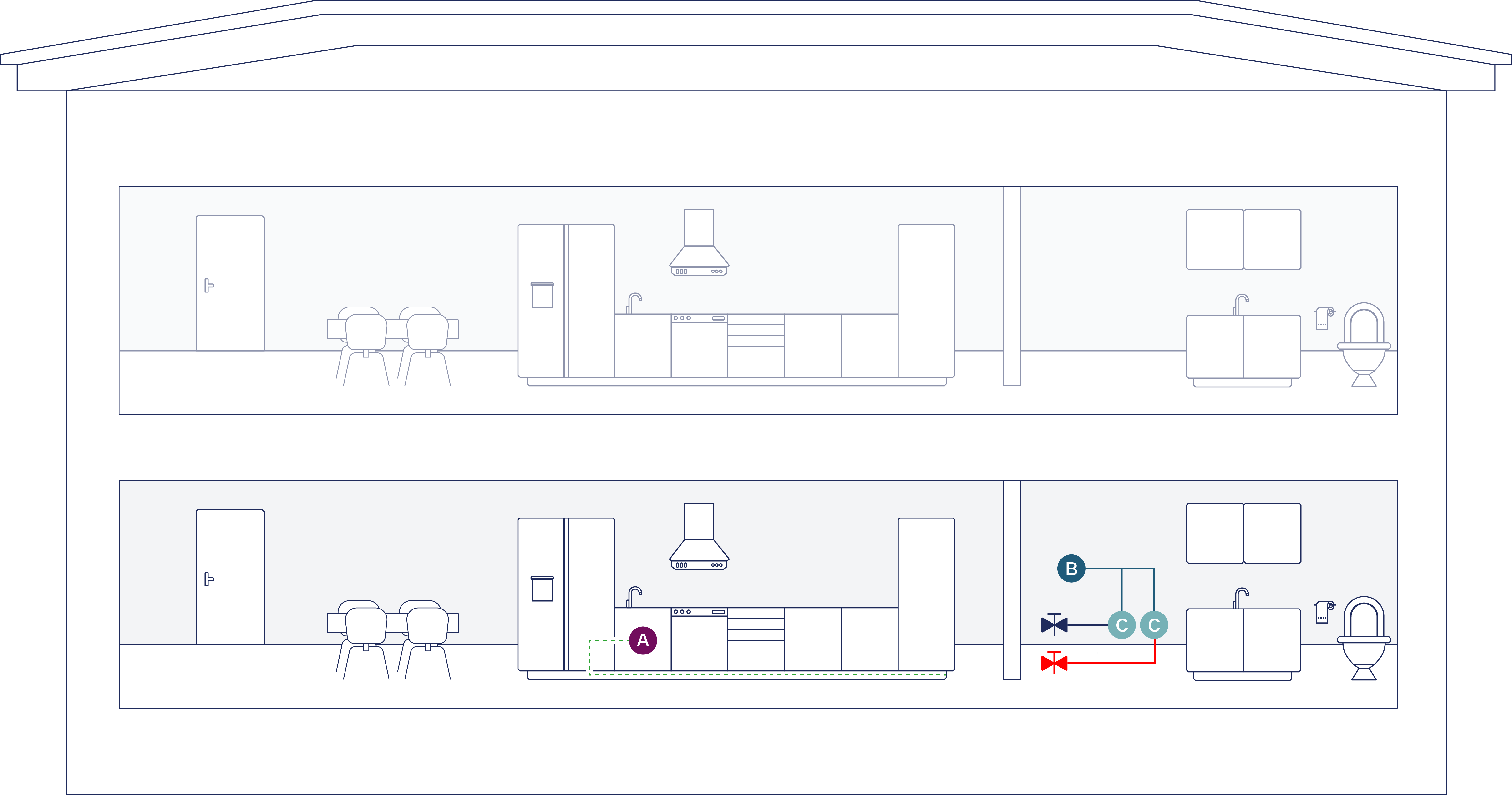

Principskiss

PS. Skissen ovan visar VVS- och WC-inlopp i badrum. Om inloppet finns i köket och lägenheten inte har några andra rum som kräver övervakning, behövs ingen trådlös sensor (A).

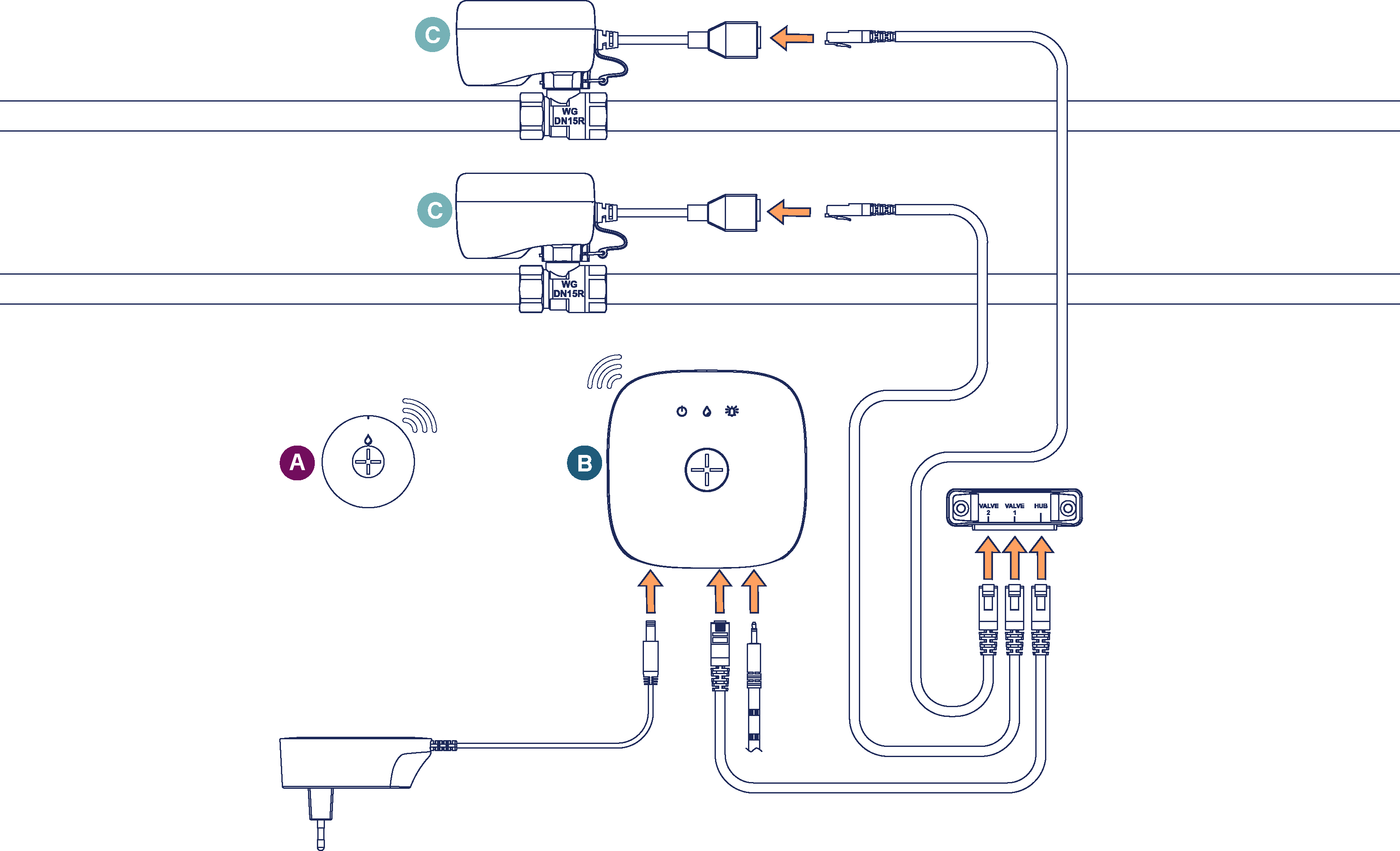

Kopplingsschema

PS! Diagrammet ovan visar varmvatten- och WC-inlopp i badrum. Om inloppet finns i köket och lägenheten inte har några andra rum som kräver övervakning behövs ingen trådlös givare (A).

Beskrivning av lösningen

Två ventiler (C) installeras på kall- och varmvatteninloppen i lägenheten. Linkbox+ (B) installeras på en lämplig plats nära ventilerna. RJ45-kabelfördelaren skruvas fast i väggen på en lämplig plats mellan ventilerna och Linkbox+. Anslut sedan 3 st. Cat6-kablar (1 mellan Linkbox+ och kabelfördelaren och 2 mellan kabelfördelaren och ventilerna). Sensorfästet skruvas fast på väggen inuti köksskåpet. Sensortejpen ansluts till fästet och dras under köksskåpet och diskmaskinen. Trådlös sensor (A) monteras i konsolen

Vatten detekteras med hjälp av sensortejp som är ansluten till centralenheten och/eller trådlösa sensorer. Ventilerna stänger automatiskt av vattentillförseln vid signal och systemet varnar omedelbart husägaren med ljud, ljus och pushnotiser i Abralife-appen.

För detaljerade instruktioner om installation och användning, se vår kompletta installations- och användarmanual.

Produktlista

Förslag 1:

Detta förslag är baserat på Linkbox+ WIFI och kräver därför ett tillgängligt trådlöst (WIFI) eller trådbundet (ethernet) nätverk för användning med Abralife-appen.

Förslag 2:

Detta förslag är baserat på Linkbox+ 4G och rekommenderas i lägenheter utan trådlöst/kabelanslutet nätverk.

Optioner och alternativ

• Systemet kan utökas med upp till 50 WaterSensor+. Sensorerna kan placeras strategiskt på golv, hyllor eller väggar för att övervaka vattenläckage, temperatur och luftfuktighet.

• Linkbox+ stöder också anslutning och styrning av andra smarta produkter och lösningar för hemmet. För mer information, besök www.abralife.no.
