Waterguard+ installerat på kall- och varmvatten (kök)

Introduktion till Waterguard+

Waterguard+ är idealisk för att upptäcka vattenläckor i kök med automatisk avstängning av kökets försörjning av både varmt och kallt vatten.

Moderna kök har vanligtvis både varm- och kallvattenförsörjning. Det är nödvändigt att stänga av båda vattenkällorna för att förhindra läckage. Många vattenanslutningar (diskbänk, diskmaskin, kylskåp, kaffebryggare etc.) gör köket särskilt känsligt för läckage och vattenspill. Utan avlopp och membran kan ett läckage leda till skador på golv, väggar och köksinredning. Den installation som beskrivs i den här artikeln säkerställer att vattenläckor upptäcks och förhindrar större skador.

De lösningar som beskrivs nedan skyddar endast kök och är därför avsedda för mindre bostadshus som inte har andra rum med vatteninstallationer utan avlopp. Lösningarna uppfyller byggreglerna TEK17 §15-5; Krav på automatisk läckagedetektering och avstängning av vatten i andra rum än våtrum.

Vatten detekteras med hjälp av sensortejp. När denna detekterar vatten stänger ventilenheten(1/2" eller 3/4" ventil monterad på kökets vatteninlopp) automatiskt av vattentillförseln och meddelar husägaren via ljud- och ljussignaler samt push-notis i Abralife-appen.

Systemet möjliggör också styrning av ventilen (manuellt eller via app) för enkel avstängning av vattnet, t.ex. vid långvarig frånvaro från hemmet.

Beskrivning av lösningen

Linkbox+ installeras i köksskåpen i omedelbar närhet av ventilen/ventilerna. Sensortejp ansluts till Linkbox+ för detektering av vattenläckor, eventuellt även trådlösa vattensensorer för ökad räckvidd och/eller flera detekteringspunkter.

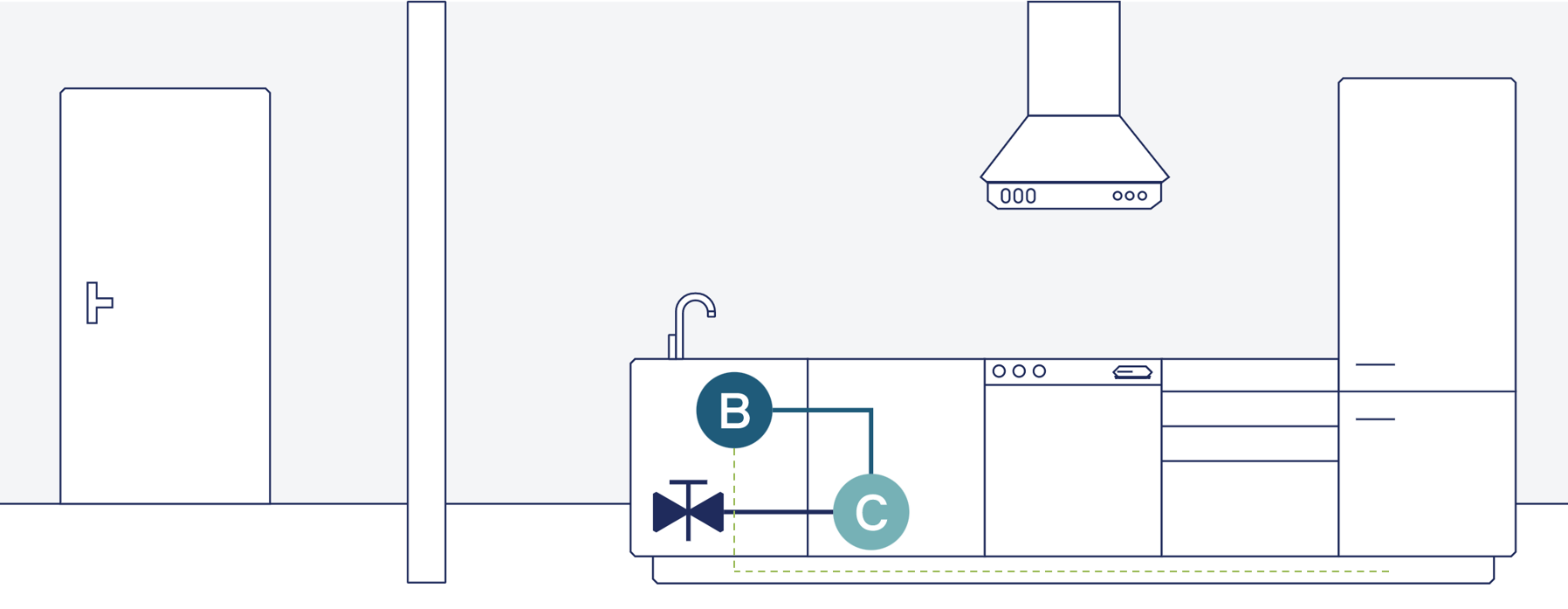

Principskiss

Installation av systemet

Systemet installeras med antingen 1 ventil (KV) eller 2 ventiler (KV+VVV). Vi rekommenderar alltid att 2 ventiler används eftersom detta ger bättre säkerhet och förhindrar risken för skållning. Båda alternativen finns dock listade i avsnitten nedan.

Den fullständiga installationshandboken för Waterguard+ finns här.

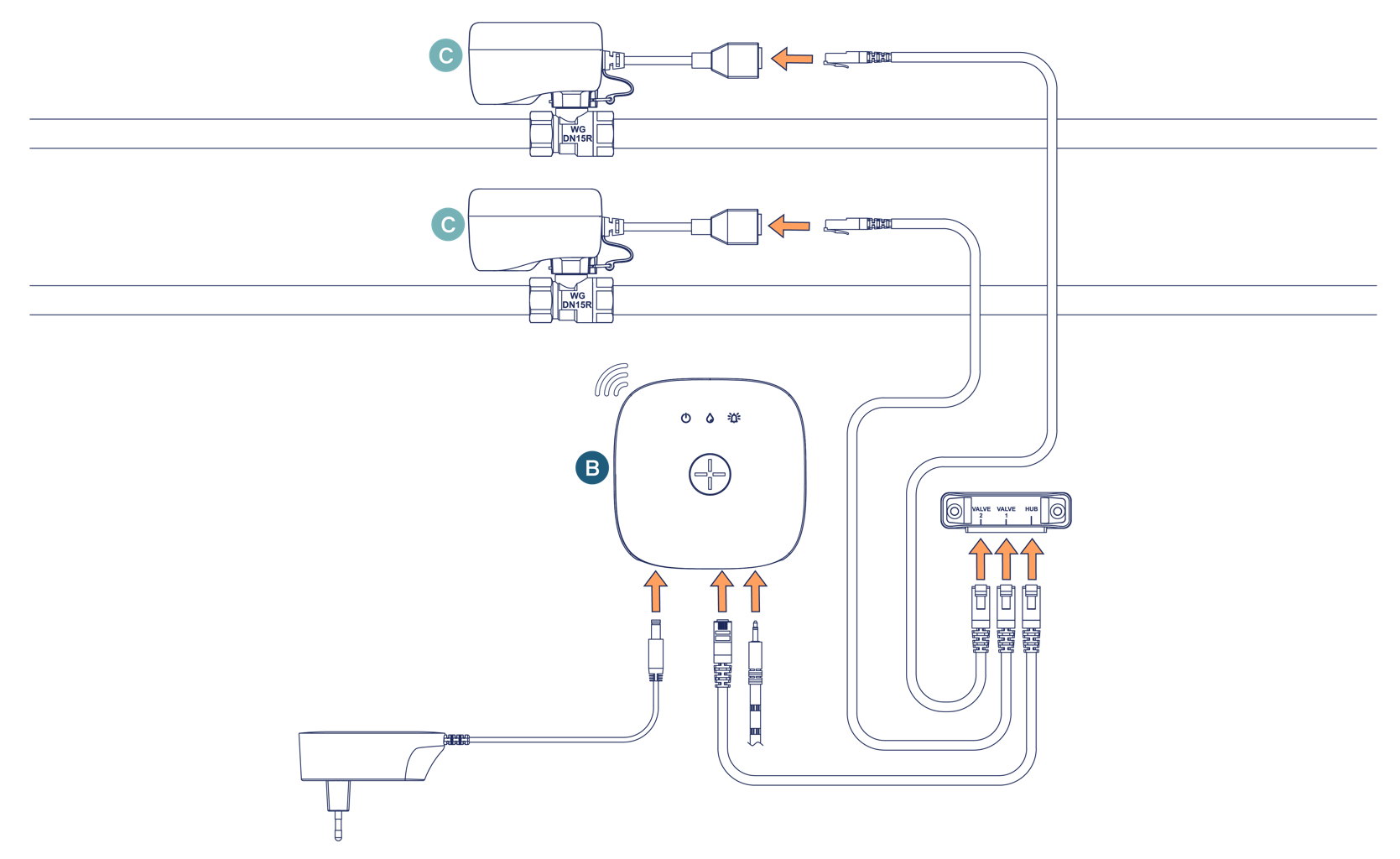

Alternativ 1 - Rekommenderad lösning med ventil på både kall- och varmvattenrör

Vi rekommenderar att ventiler installeras på både varm- och kallvattenförsörjningen. För installation i kök räcker det normalt med att använda 2 st. DN15-ventiler med tillhörande ventilställdon.

RJ45 Cable Splitter används för att dela signalen från Linkbox+ centralenhet och ytterligare 2x nätverkskablar för anslutning.

Ikon	Produktnummer	Nummer på	Produkt Beskrivning
	Linkbox+ och medföljande 24V strömadapter	1 st.	Centralenheten (B) monteras på lämplig plats i köksinredningen med hjälp av det medföljande väggfästet och ansluts till ström via den medföljande 24V nätadaptern.
	Kulventil DN15 (1/2")	2 st.	Ventilen (C) installeras av en certifierad rörmokare på kökets kallvatteninlopp.
	Ställdon för ventil	2 st.	Ventilställdonet (C) ansluts till ventilerna av en certifierad rörmokare.
N/A	Cat.6 kabelfördelare	1 st.	Kabelfördelaren används för att dela ventilstyrsignalen från Linkbox+ till 2 ventiler. Splittern monteras på väggen på en lämplig plats.
N/A	Cat 6 nätverkskabel 0,6 m	3 st.	1. styck. Cat.6-kabeln ansluts från Linkbox+ (blå utgång) till kabelfördelaren. 2 st. Cat.6-kablar ansluts från kabelfördelaren till 2 ventilställdon
	1 st. Sensorband 3 m m/3,5 mm Jack	1 st.	Sensortejp ansluts till centralenheten och dras ner under köksskrovet och längs golvet där det antas att vatten samlas vid spill eller läckage. OBS! Det är viktigt att ytan är ren så att sensortejpen får god vidhäftning.

Produktlista:

Du behöver följande artiklar för att installera den här lösningen:

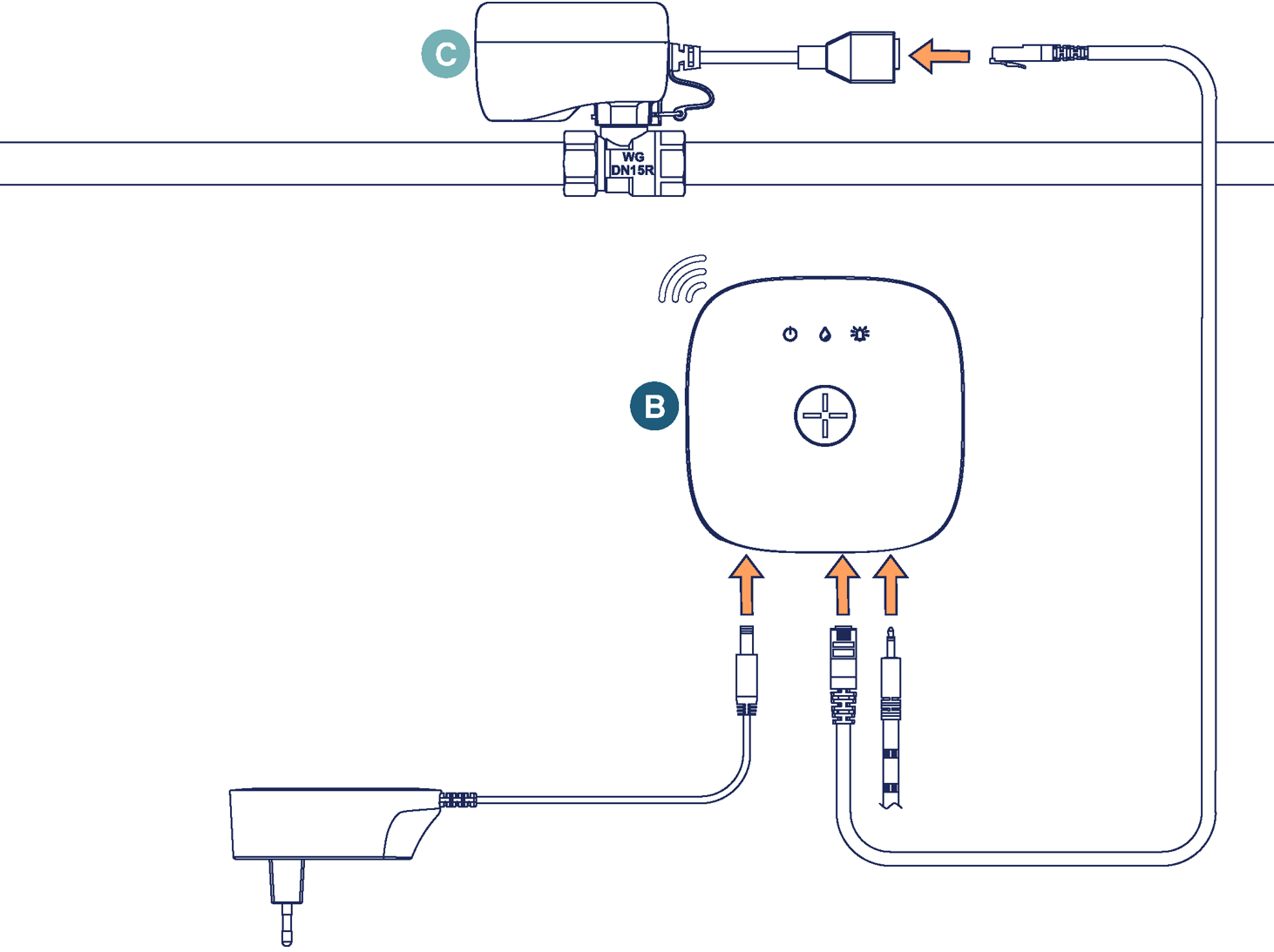

Alternativ 2 - Ventil endast på kallvattenledning

För installation på enbart kallvattenledning, använd 1 x DN15-ventil med tillhörande ventilställdon. DN15-ventil med tillhörande ventilställdon. Typiska installationer är kaffemaskiner, tvättmaskiner, kylskåp eller andra tillbehör som installeras separat från annan utrustning.

Ikon	Typ av produkt	Nummer på	Produkt Beskrivning
	Linkbox+ och medföljande 24V strömadapter	1 st.	Centralenheten (B) monteras på lämplig plats i köksinredningen med hjälp av det medföljande väggfästet och ansluts till ström via den medföljande 24V nätadaptern.
	Kulventil DN15 (1/2")	1 st.	Ventilen (C) installeras av en certifierad rörmokare på kökets kallvatteninlopp.
	Ställdon för ventil	1 st.	Ventilställdonet (C) installeras tillsammans med ventilen av en certifierad rörmokare.
N/A	Cat 6 nätverkskabel 0,6 m	1 st.	Medföljande Cat 6-nätverkskabel som ansluts mellan centralenheten (blå utgång) och ventilställdonet.
	1 st. Sensorband 3 m m/3,5 mm jack	1 st.	Sensortejp ansluts till centralenheten och dras ner under köksskrovet och längs golvet där det antas att vatten samlas vid spill eller läckage. OBS! Det är viktigt att ytan är ren så att sensortejpen får god vidhäftning.

Produktlista:

Du behöver följande artiklar för att installera den här lösningen:

Ytterligare information

Innan centralenheten(B) installeras ska du kontrollera att den är korrekt placerad:

• Avstånd till ventil (centralenheten förser ventilen med ström via den medföljande Cat 6-nätverkskabeln)
• Avstånd till vägguttag (för strömadapter)
• Täckningsområde för sensortejpen (tejpen måste täcka det område där risken för läckage är störst)

PS! Om sensortejpen inte har tillräcklig täckning (t.ex. om du har en köksö eller ett stort avstånd mellan vattenanslutningarna) kan du skarva sensortejpen eller utöka lösningen med en eller flera trådlösa sensorer. Se avsnittet Alternativ och möjligheter för mer information.

För detaljerade anvisningar om installation och användning, se vår kompletta installations- och användarhandbok.

Alternativ och möjligheter

• I båda lösningsförslagen ovan föreslås Linkbox+ WIFI. Detta innebär att det måste finnas ett tillgängligt 2,4 GHz WIFI-nätverk (eller trådbunden Ethernet-anslutning) i närheten som Linkbox kan ansluta till för att kunna använda Abralife-appen. Om detta inte är fallet kan Linkbox+ 4G användas. Se produktöversikten för Waterguard+ för alternativa paket och komponenter.
• Om sensortejpen (3 m) inte är tillräckligt lång för att täcka det relevanta området kan den förlängas med en extra sensortejp. Sensortape extension connector eller Sensortape Splitter används för skarvning.
• Lösningen kan också kompletteras med trådlösa sensorer(Watersensor+) om den medföljande sensortejpen inte ger tillräcklig täckning eller inte är lämplig.
• Linkbox+ stöder också anslutning och styrning av andra smarta produkter och lösningar för hemmet. För mer information, besök www.abralife.no för mer information
