6. Installation och idrifttagning av Linkbox+

Placering av Linkbox+

Linkbox+ monteras på lämplig plats, vanligtvis i närheten av ventilen. Den medföljande cat.6-kabeln för anslutning av Linkbox+ och ventilen är 0,6 meter lång, men den kan ersättas med en standard cat.6-kabel (upp till 100 meter) om det finns behov av eller önskemål om att placera Linkbox+ på ett större avstånd från ventilen/ventilerna.

Vi rekommenderar att Linkbox+ inte installeras inuti fördelningsskåp eller andra metallskåp eftersom detta kan störa WIFI/4G-signaler och leda till brist på internetanslutning.

Installation av Linkbox+ med standardfäste

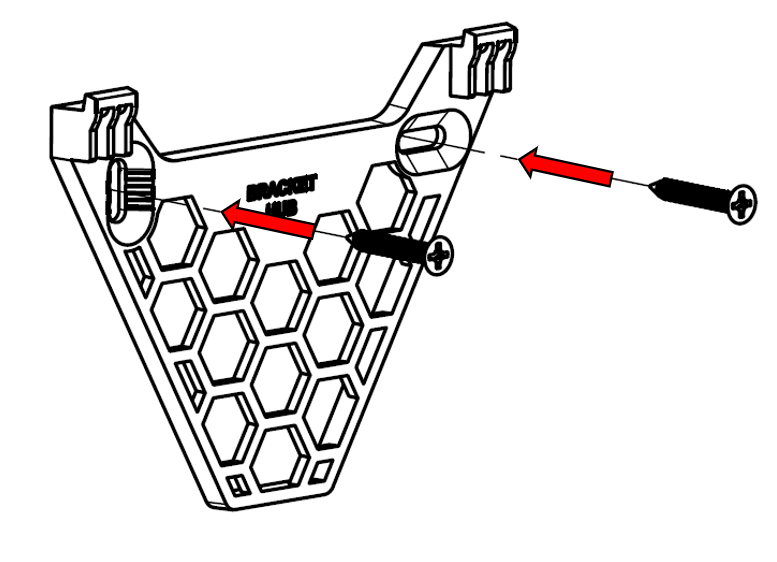

1. Fäst monteringsfästet för Linkbox+ på väggen med de medföljande skruvarna. Om andra skruvar används ska du se till att skruvhuvudena inte sticker ut från fästpunkterna i fästet, eftersom det kan förhindra att Linkbox+ fästs ordentligt i fästet.

2. Anslutande kablar

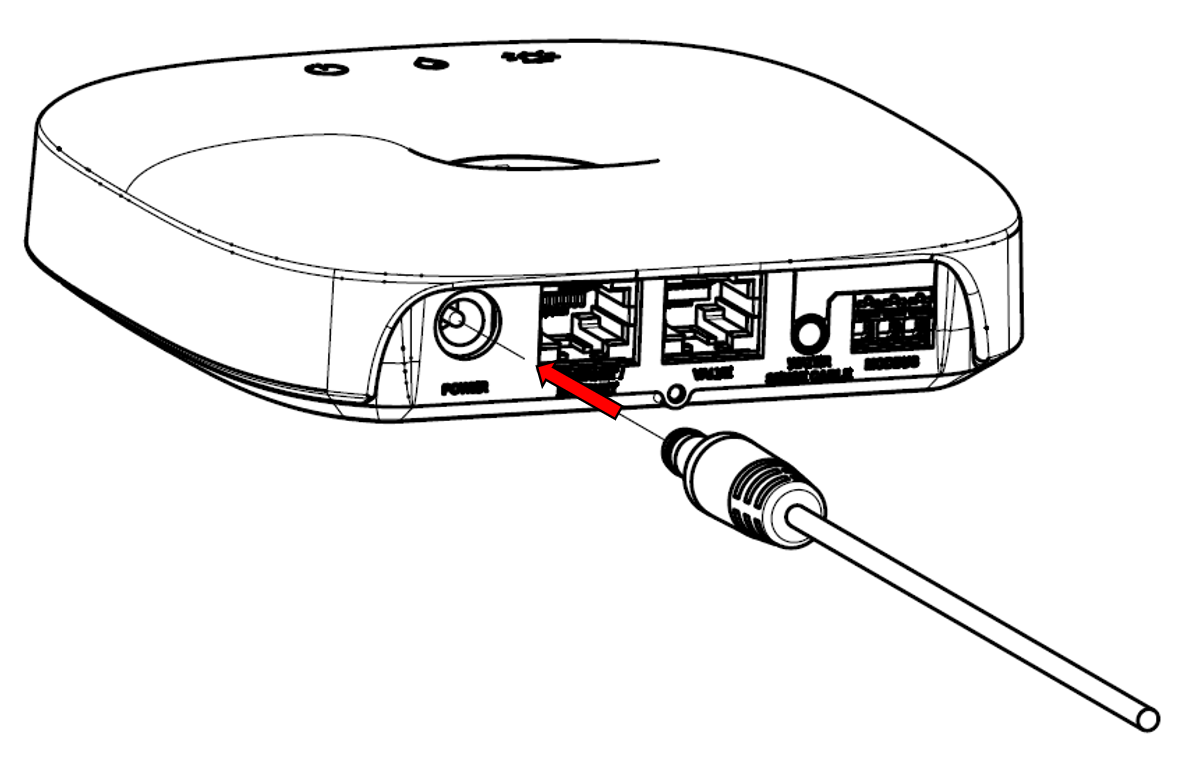

   • 24V DC strömkabel

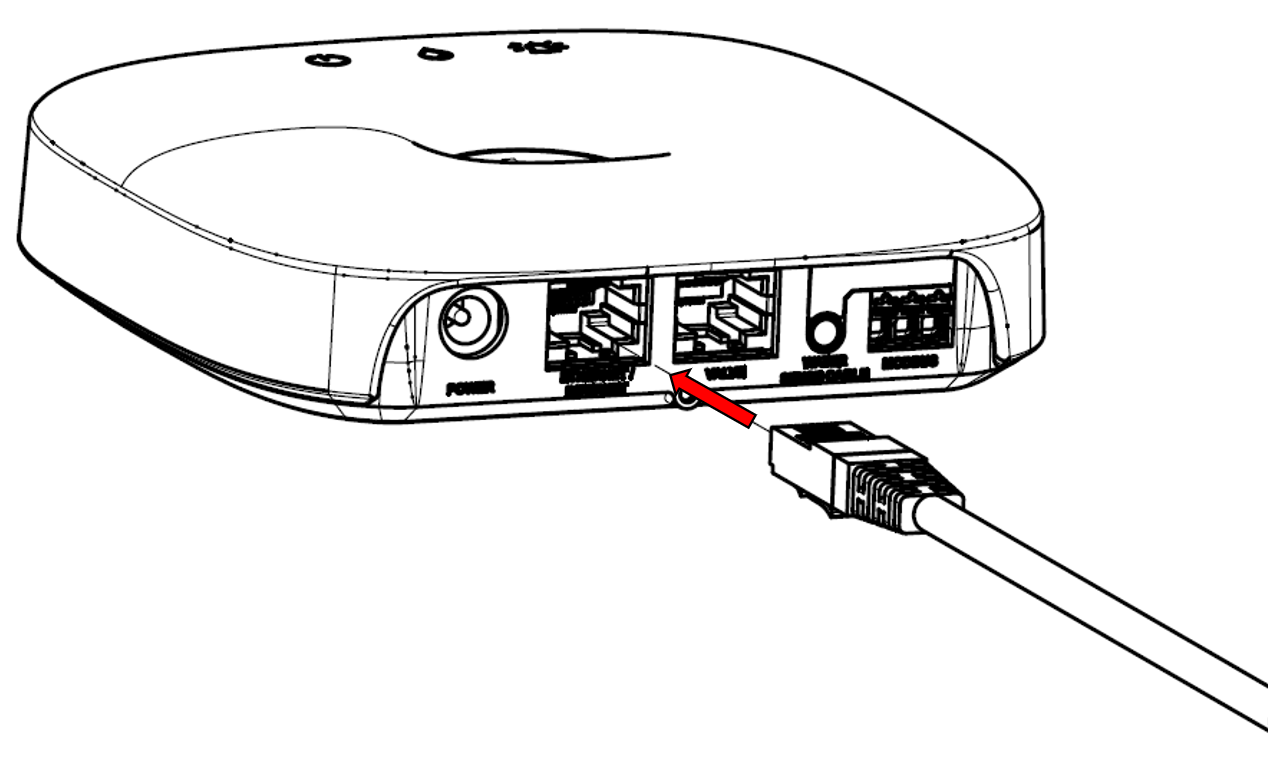

   • Ventilkabel (Cat.6)

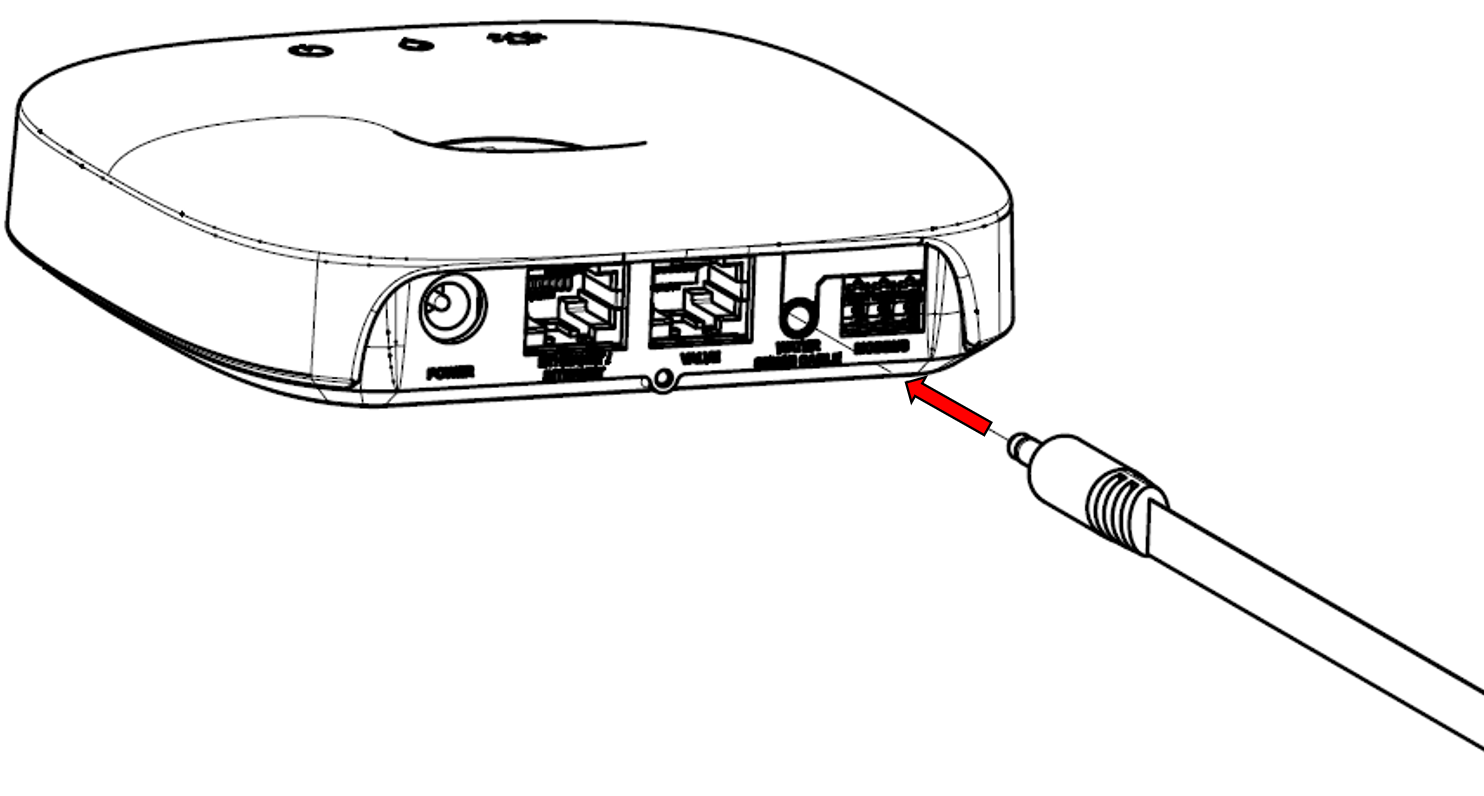

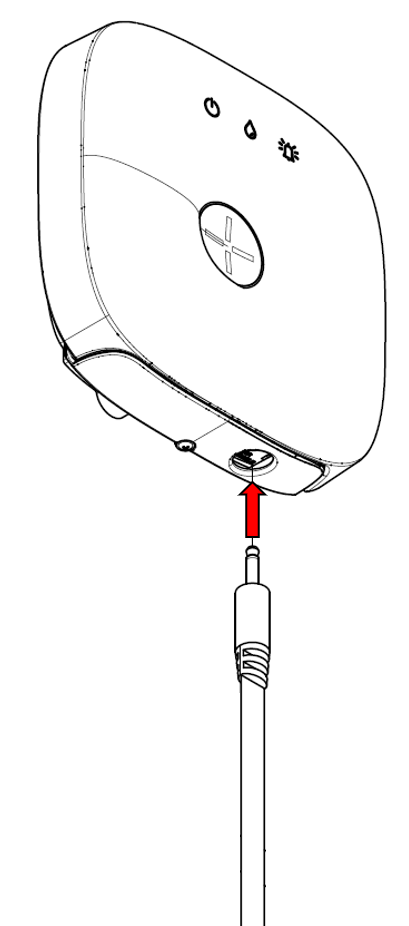

   • Sensortejp (tillval)

   • Ethernet-/internetkabel (tillval)

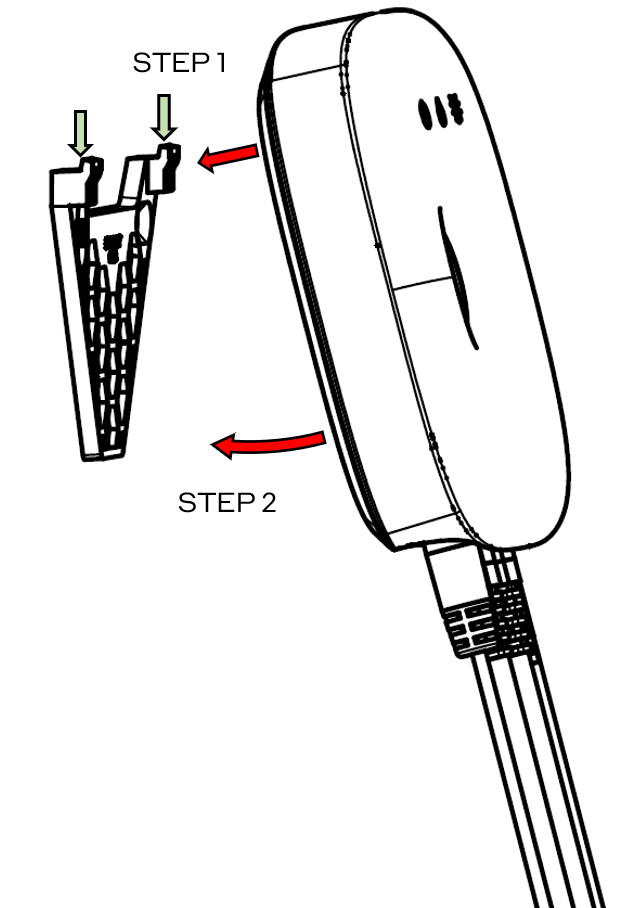

3. Linkbox+ hakas fast snett på fästet via de två fästpunkterna upptill (steg 1) och trycks ned mot fästet (steg 2)

Montering av Linkbox+ med säkerhetsfäste (lanseras 2024)

Säkerhetsfästet förLinkbox+ är en tilläggsprodukt och ett alternativ till standardfästet som medföljer Linkbox+. Säkerhetsfästet förhindrar avsiktlig och oavsiktlig bortkoppling av kablar. Fästet kommer att finnas tillgängligt för beställning ila. 2023.

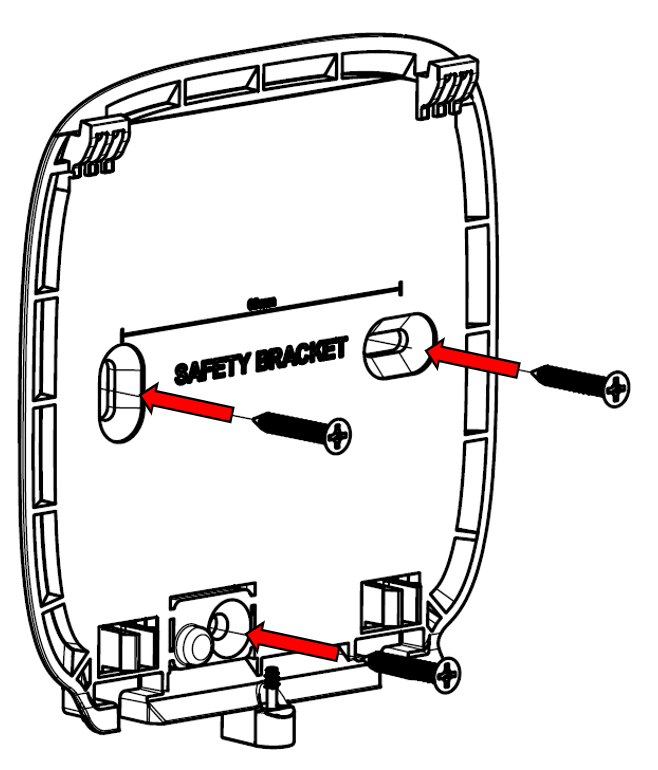

1. Fäst säkerhetsfästet på väggen med de medföljande skruvarna. Om andra skruvar används, se till att skruvhuvudena inte sticker ut från fästpunkterna i fästet, eftersom detta kan förhindra att Linkbox+ fästs ordentligt i fästet.

2. Anslut kablar till Linkbox+ (strömkabel, ventilkabel, sensortejp (tillval), Ethernet-/internetkabel (tillval) och Modbus-kabel (tillval).

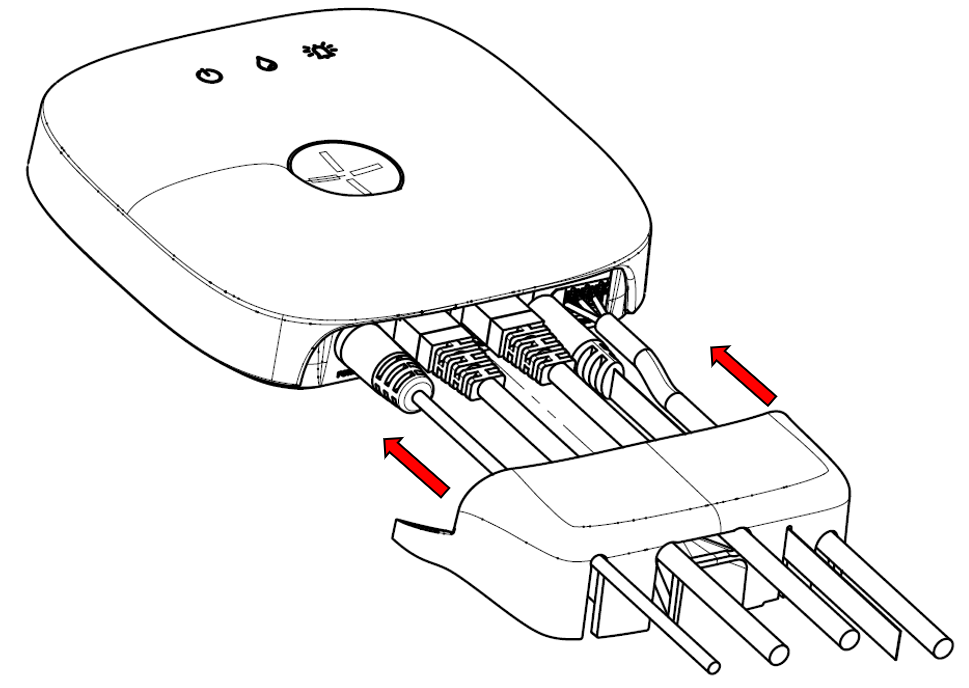

3. Passa in kablarna i spåren på kabelskyddet och dra det hela vägen upp till Linkbox+.

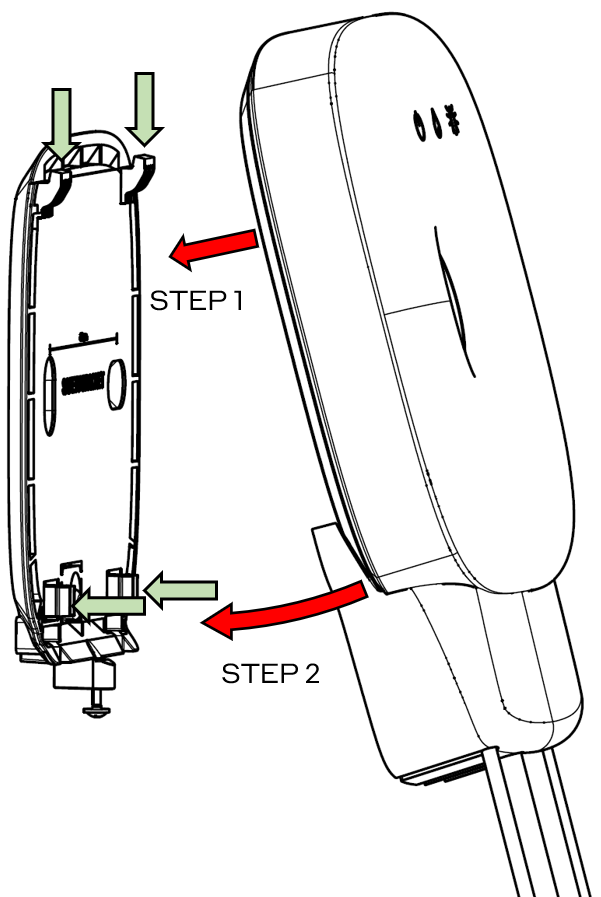

4. Haka fast Linkbox+ diagonalt på fästet via de två fästpunkterna upptill (steg 1) och sedan de två fästpunkterna nedtill på fästet (steg 2). Ett märkbart "KLICK" ska höras när Linkbox+ är korrekt fastsatt. Dubbelkolla att enheten inte sitter snett eller är ofullständigt fastsatt.

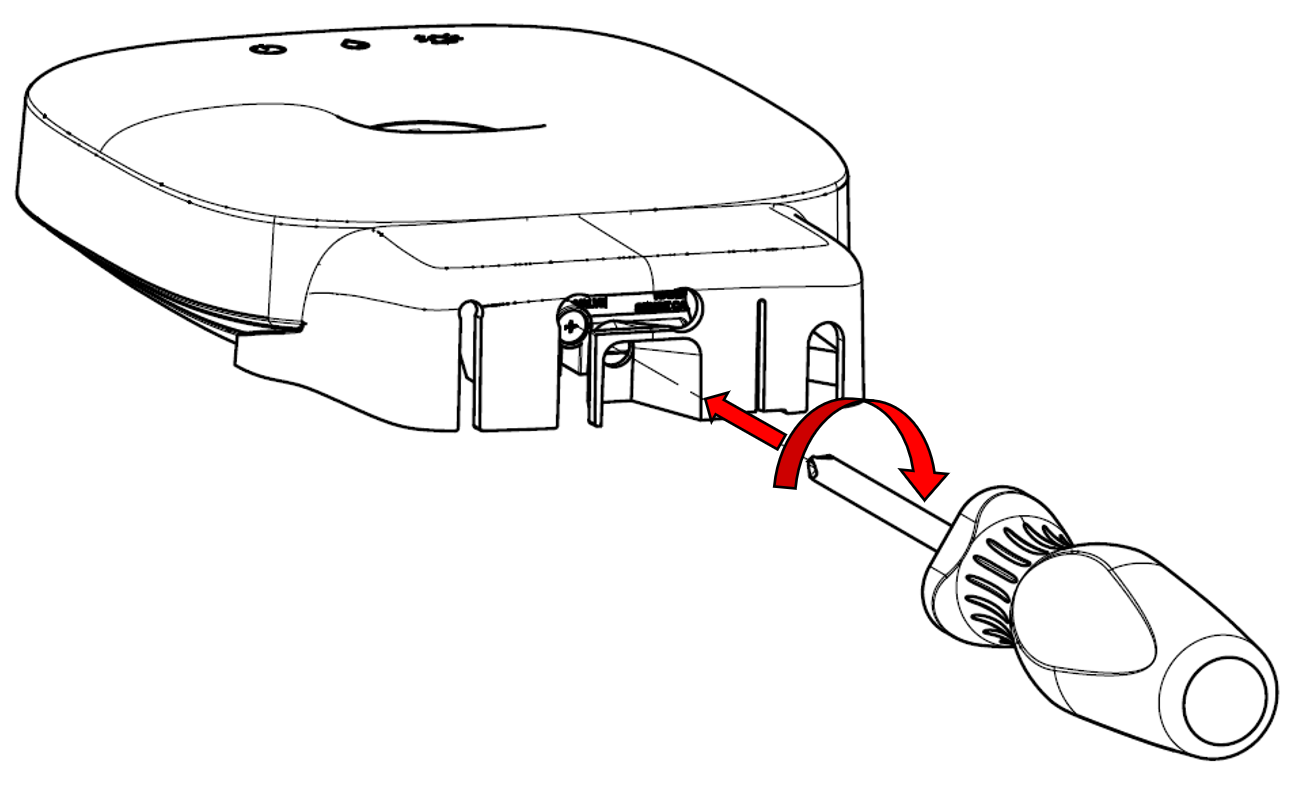

5. Använd en Philips PH1- eller PH2-skruvmejsel för att dra åt fästskruven längst ned på fästet. Skruven säkerställer att Linkbox+ inte lossnar från fästet oavsiktligt på grund av vibrationer eller stötar.



OBS:

• Vi rekommenderar inte att du använder dubbelhäftande tejp för att montera Linkbox+ eftersom det kan leda till att enheten lossnar och faller ned vid oavsiktliga vibrationer eller stötar. Dubbelhäftande tejp är inte tillåtet när enheten används som styrenhet (SPT) i ett inbrottslarmsystem.
• Standardventilkabeln (Cat.6) är 0,6 meter lång. Det går dock att använda vilken standardnätverkskabel som helst (dubbel RJ45, Cat.5/Cat.6) med en längd på upp till 100 meter.
• Montera inte Linkbox+
  • på eller i metallföremål (t.ex. inuti ett distributionsskåp) eftersom detta kan minska eller hindra de trådlösa signalerna till och från enheten.
  • i närheten av (< 1 m) annan utrustning som sänder eller tar emot högfrekventa radiosignaler eftersom detta kan påverka och störa kommunikationen.
  • i miljöer med temperatur eller luftfuktighet över tillåtna värden.
  • utomhus

Installation av Linkbox+ i väggdosa för dold kabeldragning (planerad lansering 2025)

Dockning för Linkbox+ (230V, 1,5 wallbox-fäste ) är en tilläggsprodukt och ett alternativ till standardfästet som medföljer Linkbox+. Den används för installation av Linkbox+ i en wallbox för dold kabeldragning. Linkbox+ dockning planeras att finnas tillgänglig för beställning under 2024.

OBSERVERA! Fasta installationer måste utföras av en auktoriserad elektriker

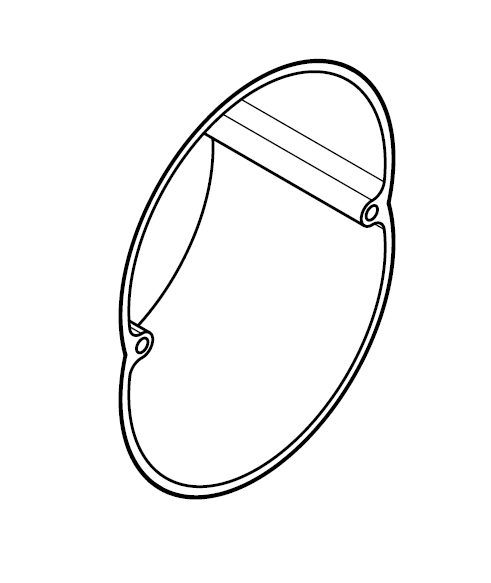

1. Standardväggdosa 1.5 (Elko- och Schneider-kompatibilitet garanteras) installeras i väggen och relevanta kablar läggs och dras till väggdosan.

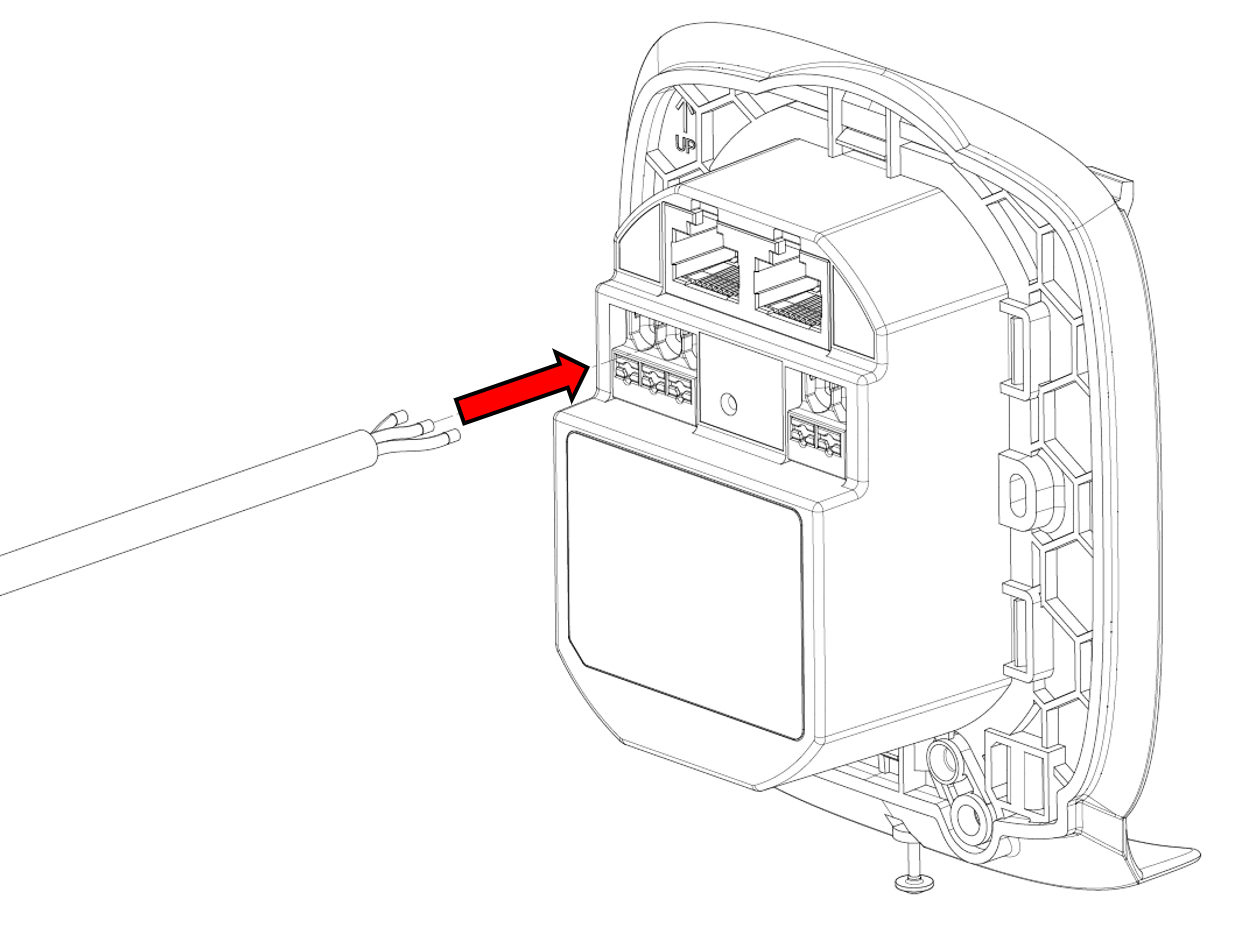

2. Kablarna ansluts till dockningsstationen

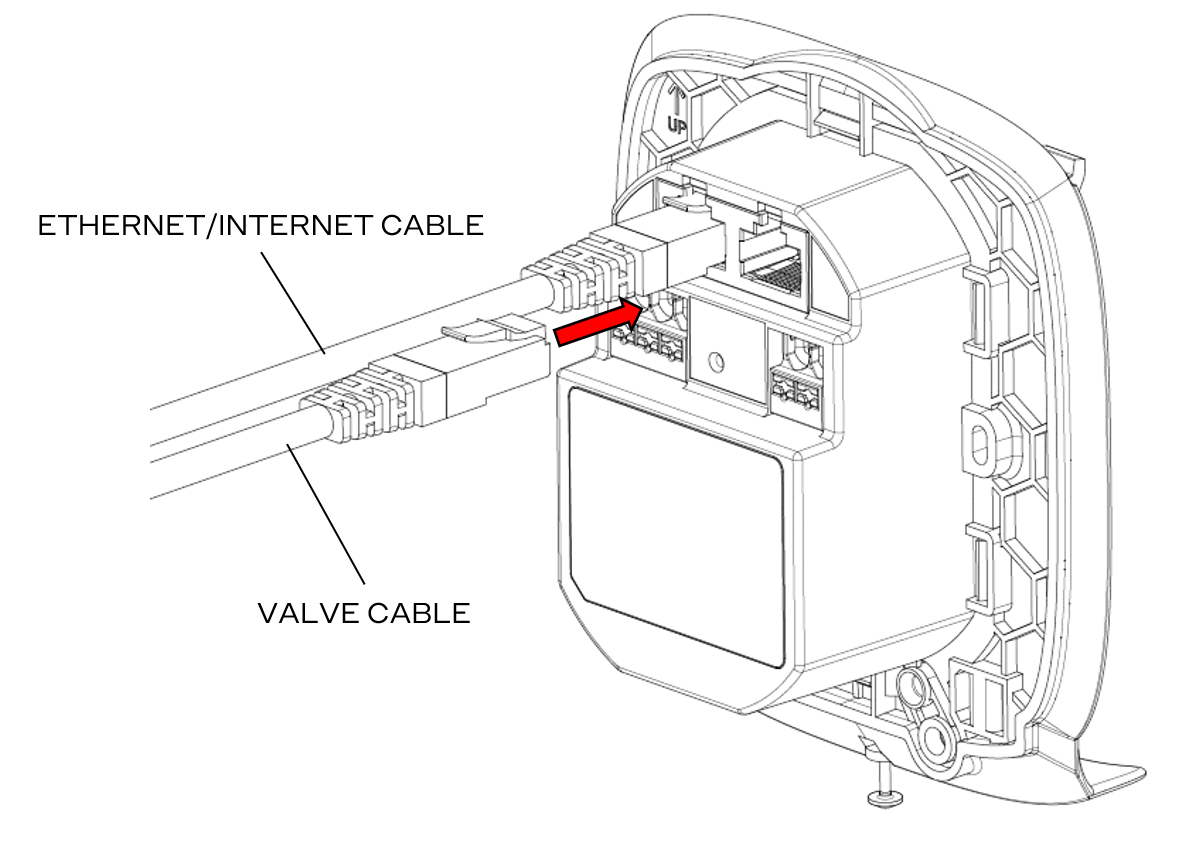

   • Ventilkabel och Ethernet-/Internetkabel (tillval)

   • Strömkabel (230V AC)

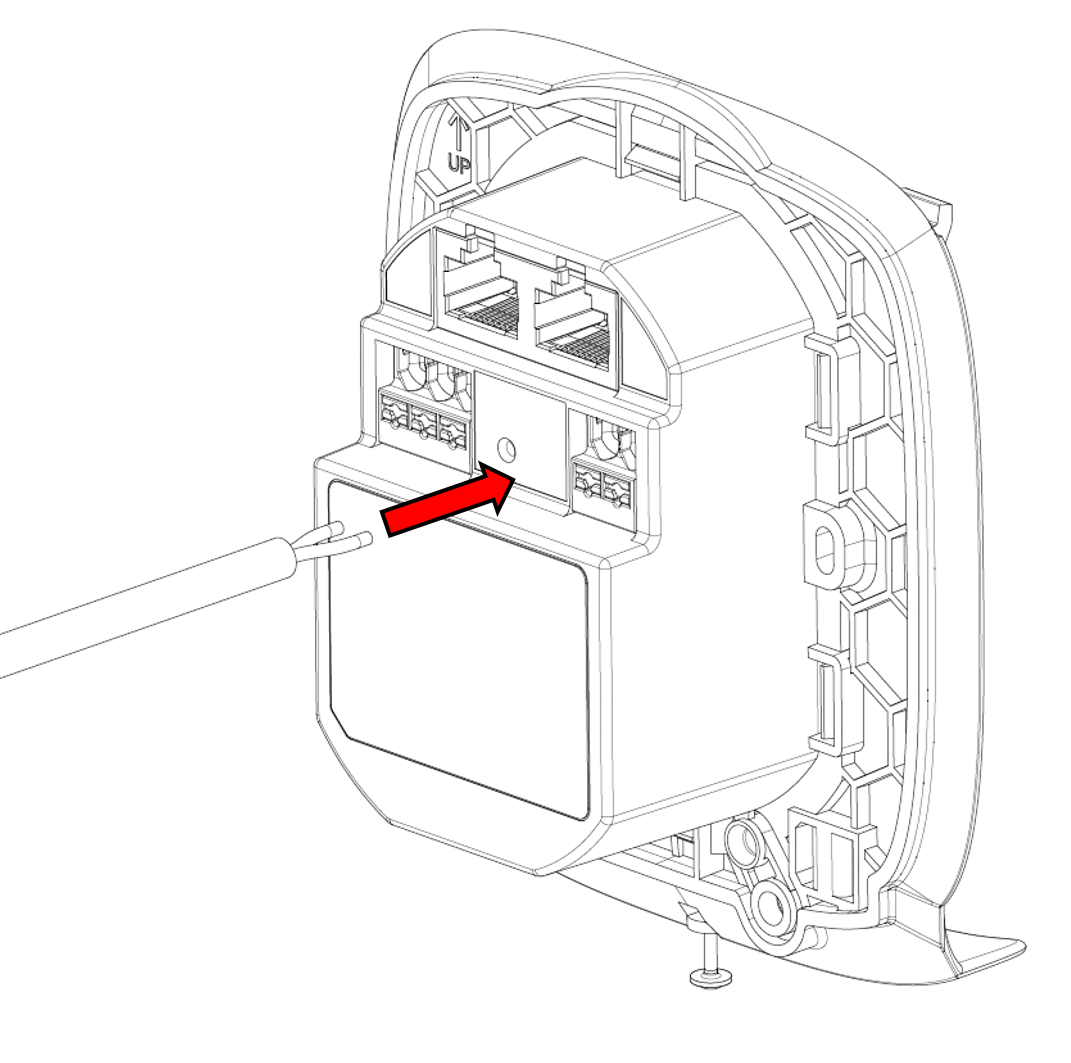

   • Modbus-kabel (tillval )

3. Skruva fast dockningsfästet i väggboxen och anslut Linkbox+ med hjälp av dockningskontakten på enhetens baksida. Linkbox+ låses på plats med skruven längst ned på dockningsfästet. Sensortejp kopplas in i änden (tillval)


Ansluta Linkbox+ till det centrala operativsystemet

Linkbox+ 4G kan integreras direkt med byggnadens centrala driftsystem (SD-system) via Ethernet-gränssnittet (BACnet IP). Full funktionalitet kommer att finnas tillgänglig under Q1 2024.

OBSERVERA! Endast Linkbox+ 4G har ett BACnet IP-gränssnitt.

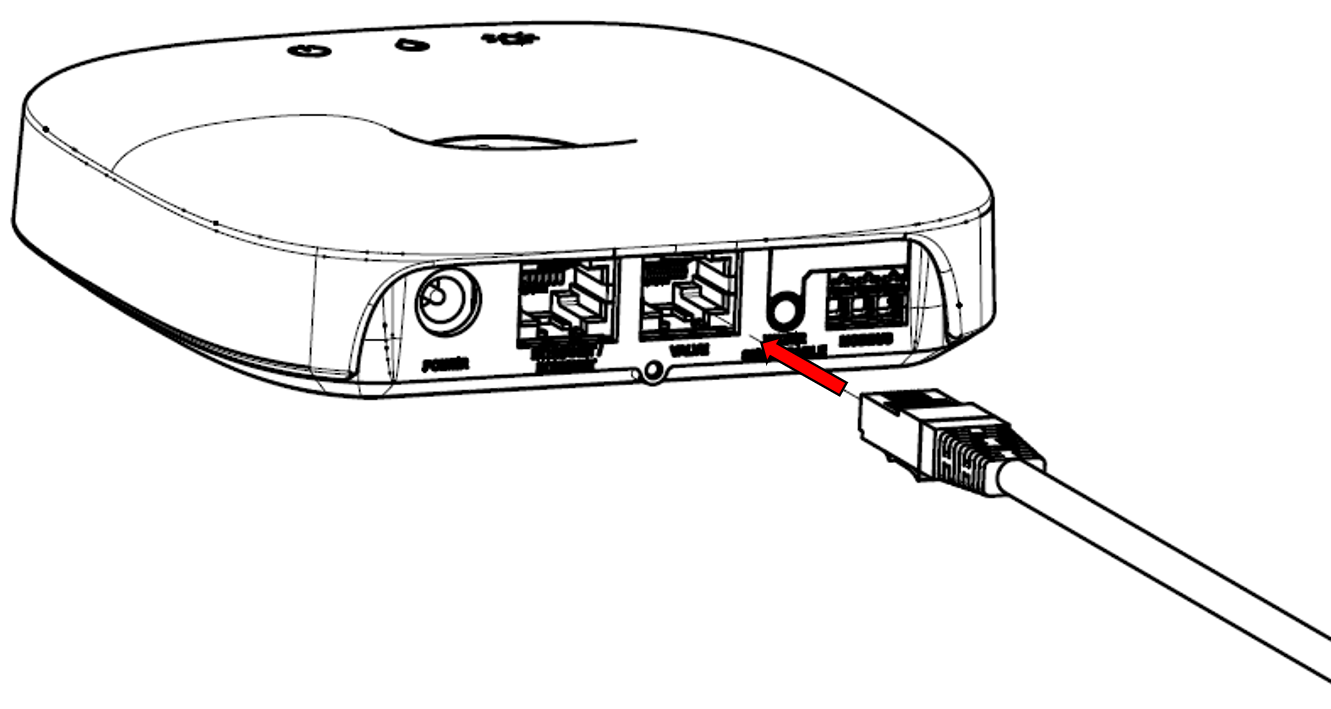

1. Anslut kabeln till Ethernet-uttaget.

För mer information, se Waterguard+ ansluten till SD-system

Anslut Linkbox+ tillventilationsaggregat (Flexit)

Linkbox+ 4G kan integreras direkt med Flexit bostadsenheter via Modbus-gränssnittet. Full funktionalitet kommer att vara tillgänglig under Q1 2024.

OBSERVERA! Endast Linkbox+ 4G har ett ModBUS-gränssnitt.

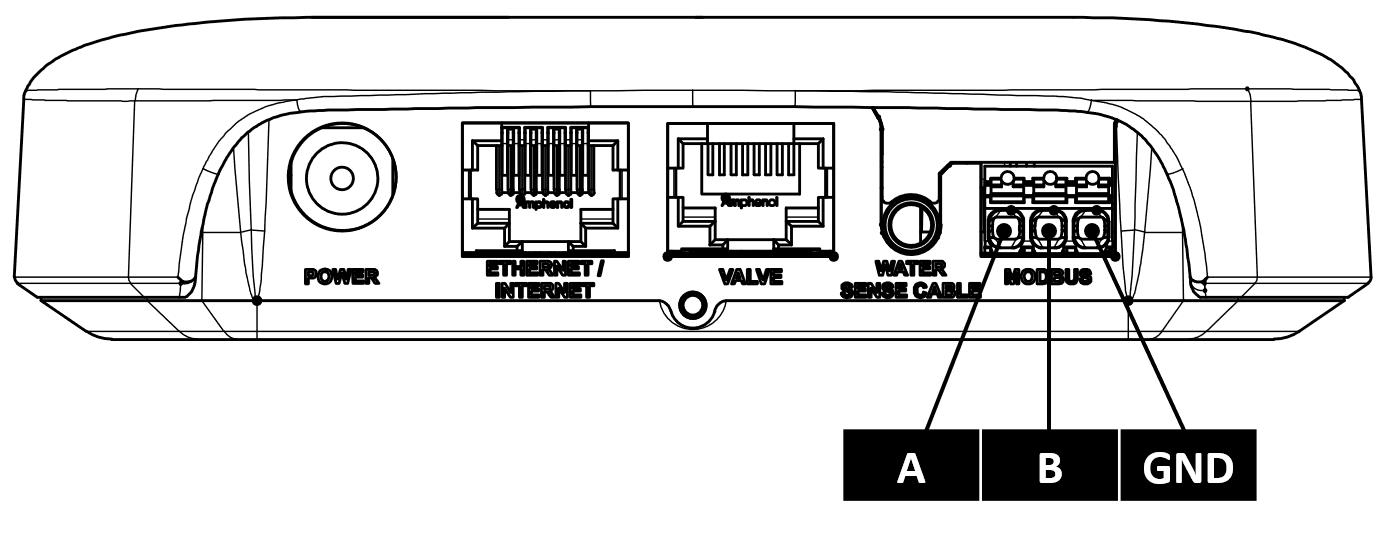

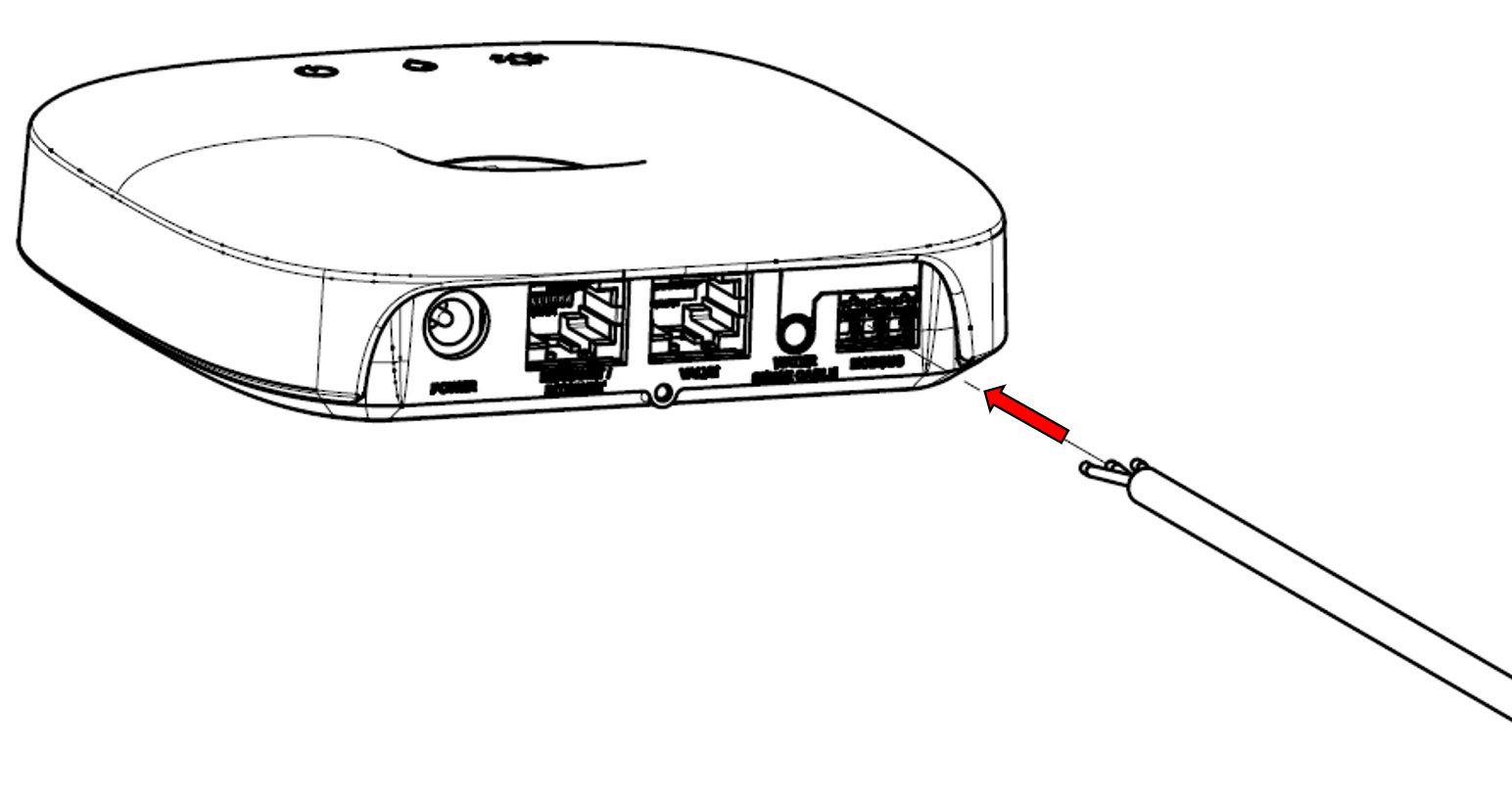

1. Anslut kablarna till Modbus-kontakten genom att trycka in dem (låses automatiskt).

2. Efter anslutningen drar du i kablarna för att kontrollera att de sitter fast ordentligt.

För mer information, se artikeln Så här ansluter du Waterguard+ för ventilationskontroll.

Uppstart av Linkbox+

När alla kablar har anslutits (enligt kapitel 6), anslut strömadaptern för Linkbox+ till ett ledigt 230V-uttag. Linkbox+ kommer då att köra en uppstartsprocedur som varar några sekunder. En ljudsignal indikerar att enheten är klar att användas.

OBS!

• Linkbox+ 4G kommer automatiskt att ansluta till internet och Abra molntjänst (förutsatt 4G-täckning). Observera dock att det kan ta några minuter för Linkbox+ att hitta en teleoperatör och därmed komma online. Utanför Norge kan det ta upp till 15 minuter.
• När Linkbox+ ansluts till internet för första gången kommer systemet automatiskt att ladda ner och installera den senaste tillgängliga programvaran. Denna process kan ta några minuter. När strömbrytarsymbolen lyser permanent grönt är systemet anslutet och i drift.
