7. Installation och utplacering av sensorer

Waterguard+ använder sensortejp och/eller trådlösa sensorer (WaterSensor+) för läckagelokalisering. Systemet måste vara anslutet till minst en sensor för att läckageskyddet ska fungera. Linkbox+ och Abralife-appen varnar dig om ingen sensor är ansluten.

Den här artikeln beskriver hur du installerar sensorerna. För information om rekommenderade platser och konfigurationer, se specifika lösningsbeskrivningar under Waterguard+ installationslösningar.

Sensorband

• Sensortejpmed 3,5 mm Jack-kontakt kan anslutas till Linkbox+ eller den trådlösa vattensensorn WaterSensor+ (kräver strömförsörjningsfäste för WaterSensor+).
• Sensortejpen är självhäftande. Ta bort skyddspapperet på undersidan av tejpen och fäst den ordentligt på en ren och torr yta där eventuella läckor ska övervakas. Sensortejpen kan också fästas på vattenrör.
• OBS! Undvik att sensorpunkterna på sensortejpen viks eller kommer i kontakt med varandra (eller annat ledande material). Detta kan utlösa falska läckagelarm.
• Sensortejpen är som standard 3 meter lång. Vid behov kan den kapas till önskad längd (kapas mellan givarpunkterna)
• Sensortejpen kan förlängas eller delas upp till totalt 6 meter. Se avsnitten nedan för mer information.

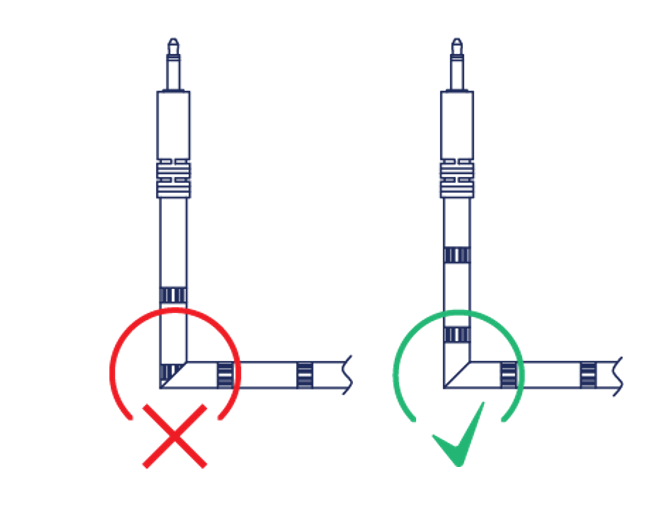

Om det finns behov av att vika sensortejpen måste detta göras mellan 2 sensorpunkter. Vikning vid en sensorpunkt ökar risken för kortslutning, vilket i sin tur kan leda till falska läckagelarm.

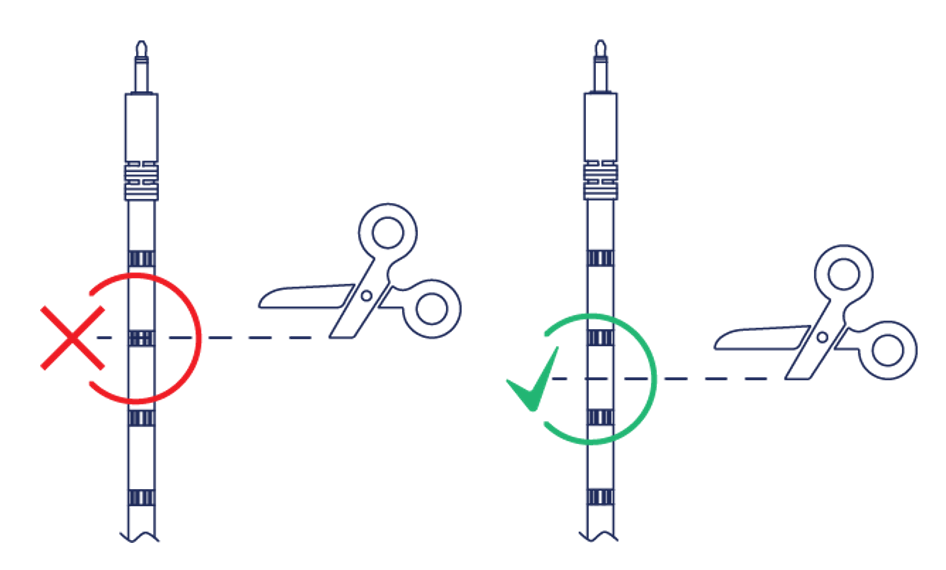

Sensortejpen kan klippas till önskad längd. Det är viktigt att den klipps mellan 2 givarpunkter. Om man klipper av en givarpunkt ökar risken för kortslutning och falska läckagelarm.

Skarvstycke för sensortejp

Den medföljande sensortejpen kan förlängas till totalt 6 meter genom att använda skarvstycket för sensortejp i kombination med sensortejp utan jackplugg. Sensortejpen skjuts in från vardera sidan av förlängningsstycket.

OBSERVERA! Testa alltid vattendetekteringen på båda sidor av skarven för att kontrollera att anslutningen fungerar.

Splitter för sensortejp

För installation av 2 stycken sensortejp med 3,5 mm jackkontakt, använd splittern för sensortejp med 3,5 mm jackkontakt.

Anslut splittern till Linkbox+ eller konsolen till den trådlösa sensorn. Anslut sedan 2 x sensortejp med 3,5 mm Jack-kontakt som är fästa på ytan i önskad riktning.

OBS! Testa alltid vattendetektering på båda sensorbanden för att verifiera att anslutningen fungerar.

WaterSensor+ trådlös vattensensor

För registrering av trådlösa sensorer, se denna artikel

Upp till 50 sensorer kan anslutas till en Linkbox+.

För ytterligare information, se användarhandboken för Watersensor+.

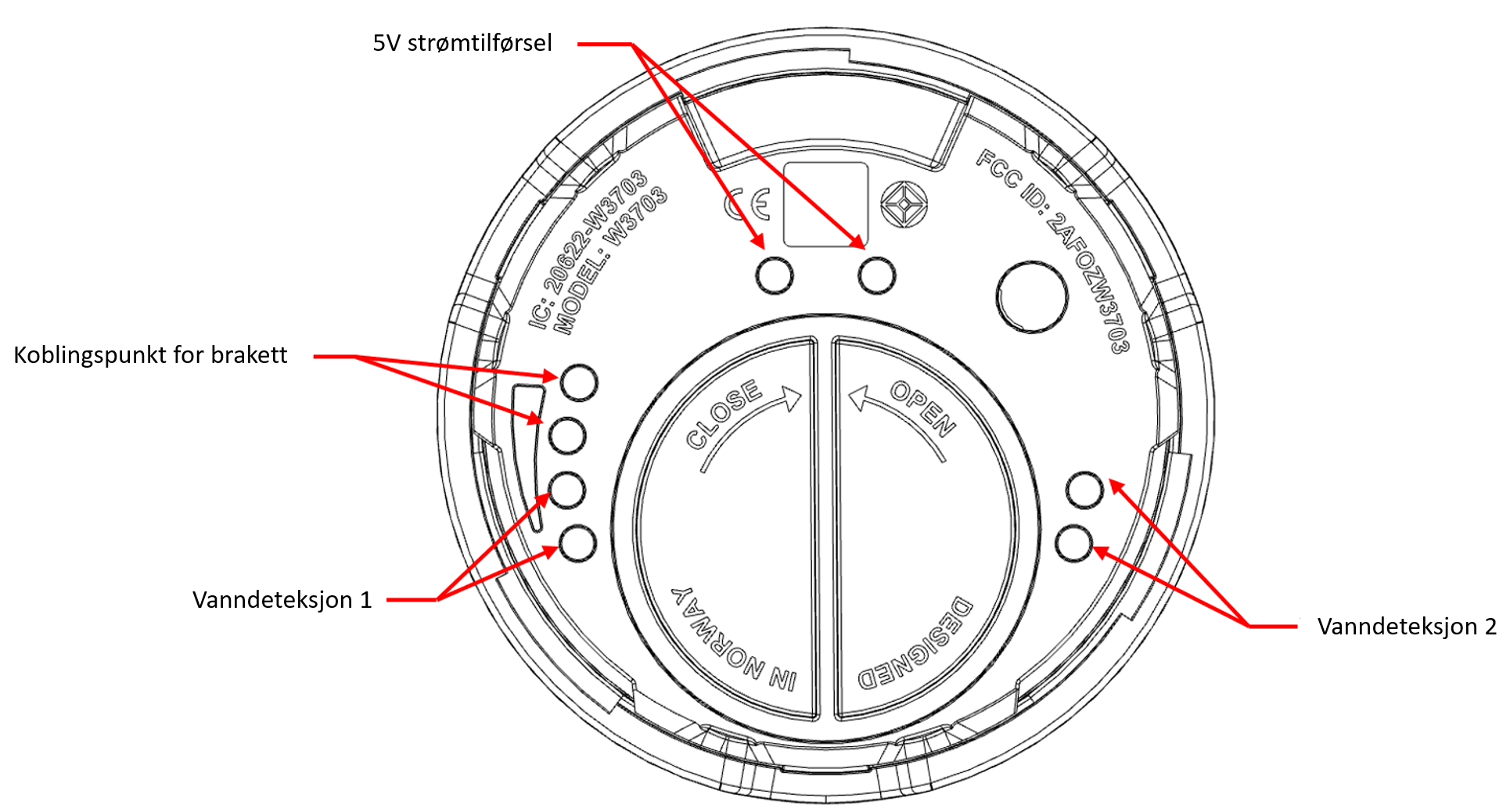

Sätt i batteriet

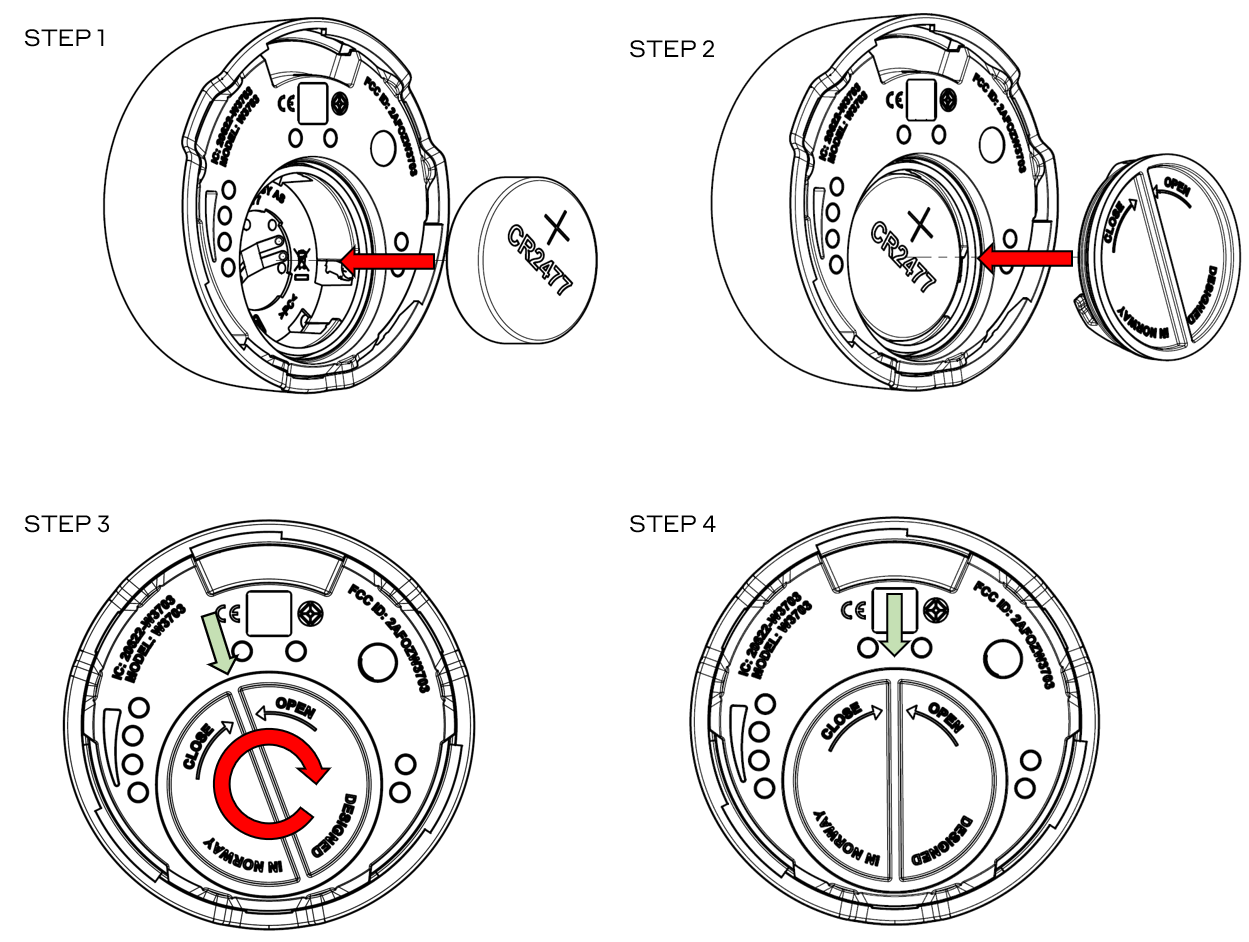

Ett 3V Coin cell CR2477-batteri medföljer sensorn och måste sättas i innan sensorn används. Om batteriet levereras med ett plastskydd måste detta tas bort före installationen. Batterilocket är förseglat (för att förhindra vatteninträngning) och kan därför vara svårt att öppna. Använd ett lämpligt verktyg om du inte kan öppna det med fingrarna. Följ stegen nedan:

Placering av WaterSensor+ utan konsol

WaterSensor+ trådlösa vattensensorer kan användas utan fäste. Sensorn placeras fritt överallt där vattenläckage, temperatur eller luftfuktighet ska övervakas. Det medföljande batteriet (CR2477) har en batteritid på över 5 år.

OBS! När sensorerna placeras fritt finns det alltid en risk att de oavsiktligt ändrar läge eller vänds upp och ner (t.ex. vid golvtvätt etc.). Var uppmärksam på detta eftersom det kan påverka förmågan att upptäcka läckage.

Installation av WaterSensor+ med monteringsfäste

WaterSensor+ kan placeras fristående eller fästas i golv, vägg eller tak med hjälp av WaterSensor+ Cover-fästet. Fästet ger flexibilitet att strategiskt placera sensorn på platser där fuktmätning är avgörande för hälsa och byggnadsintegritet.

1. Rengör monteringsytan och ta bort 4x tejpskydd innan fästet monteras.



   eller

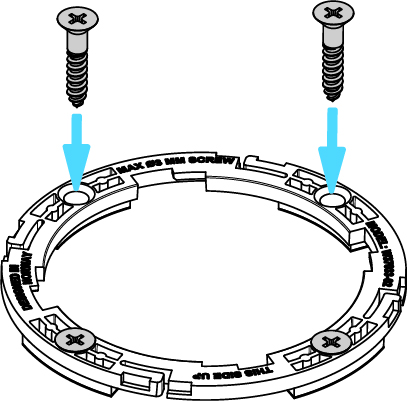

   Montera med skruvar som är lämpliga för underlaget, minst 2x (max. Ø3 mm). Dra inte åt för hårt eftersom det kan skada fästet.

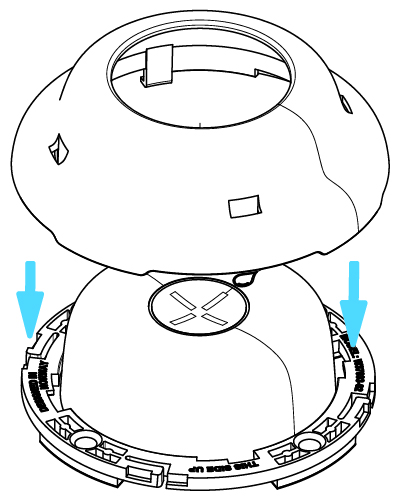

2. Placera WaterSensor+ i fästet och montera locket ovanpå

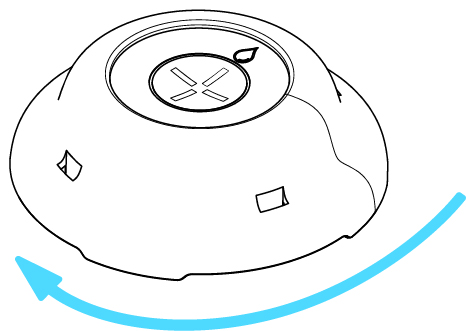

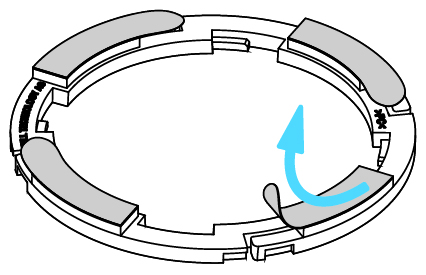

3. Vrid locket i pilens riktning för att låsa. Du kommer att höra och känna ett "klick" när locket är på plats. Lås upp locket genom att vrida det i motsatt riktning.



Installation av WaterSensor+ i monteringsfäste med möjlighet till extern sensortejp och strömförsörjning

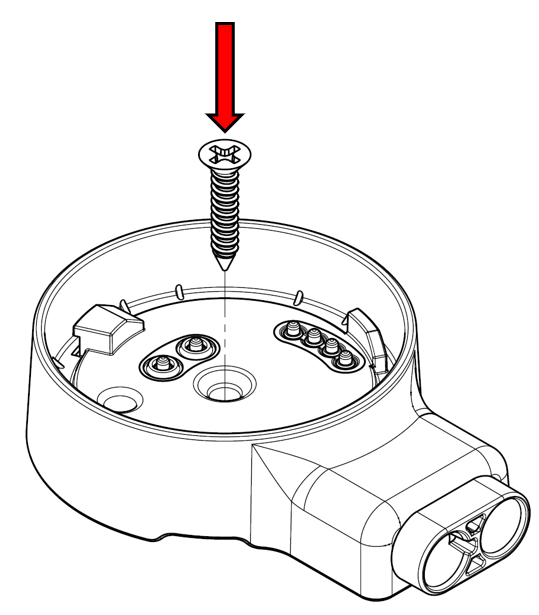

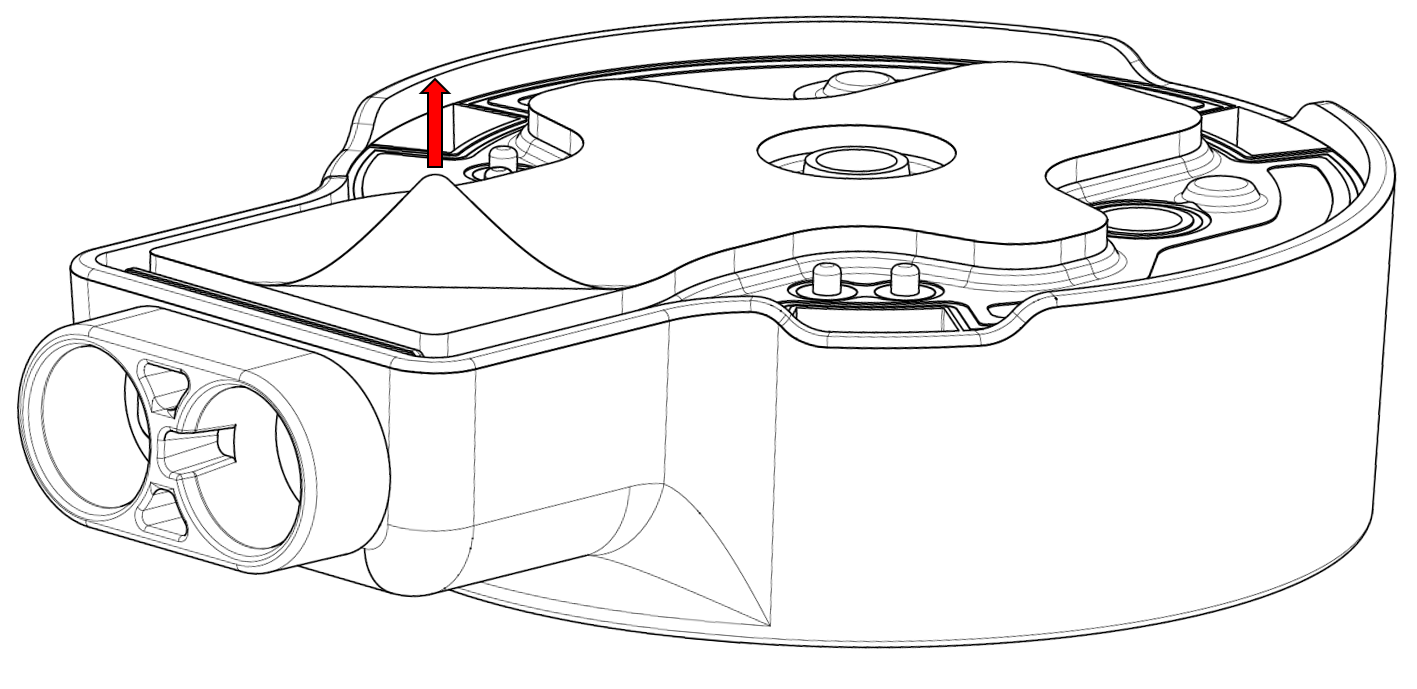

1. Fäst WaterSensor+ strömförsörjningsfästepå golv eller vägg med A) skruvar (ingår ej) eller B) den medföljande dubbelhäftande tejpen.
   A)

   B)

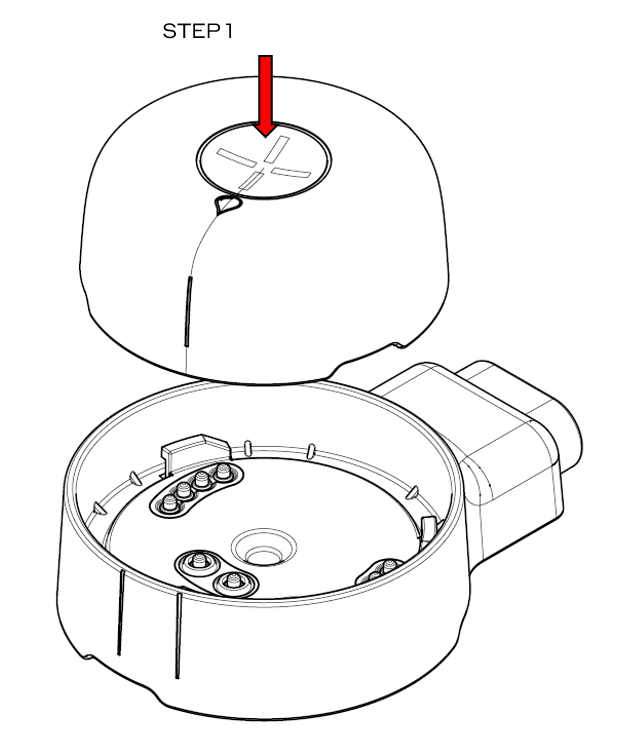

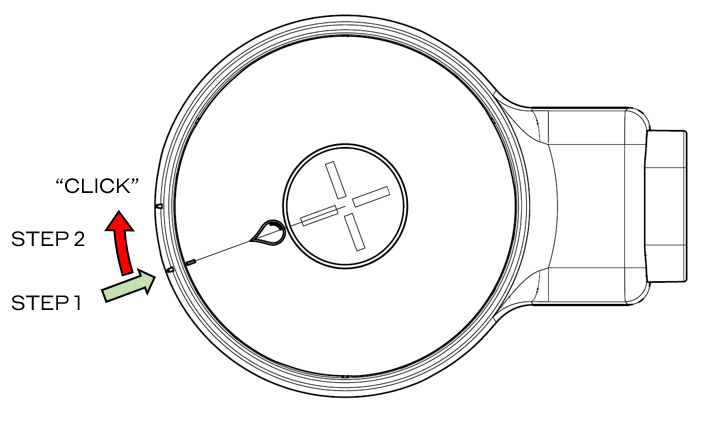

2. Rikta in indikatorlinjen på sensorn mot indikatorlinjen på fästet och sätt i sensorn (steg 1).

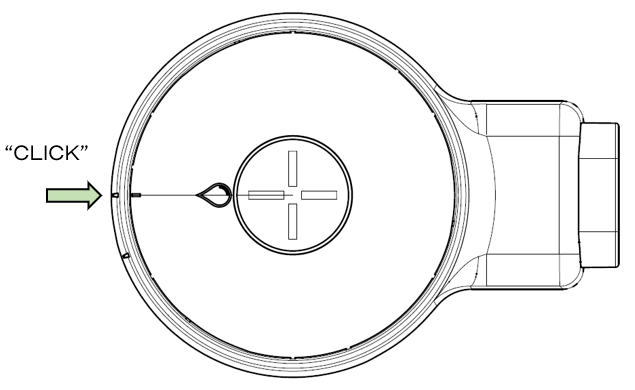

3. Vrid sensorn medurs till ett märkbart "KLICK". Kontrollera att indikatorlinjen pekar mot stängt läge (steg 2).



Anslut sensortejpen till fästet (tillval):

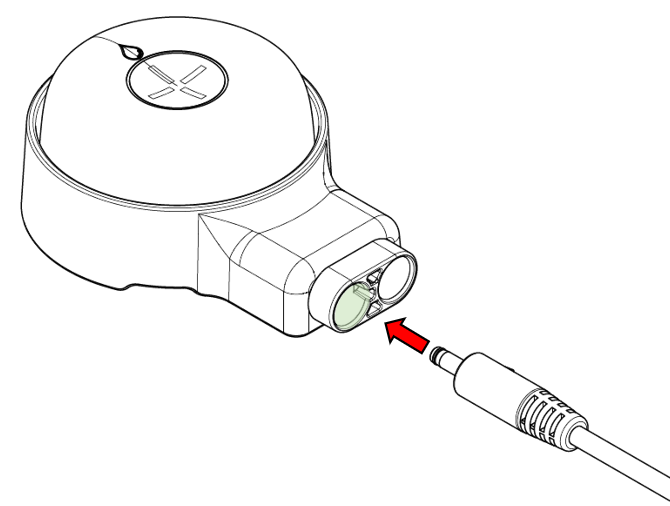

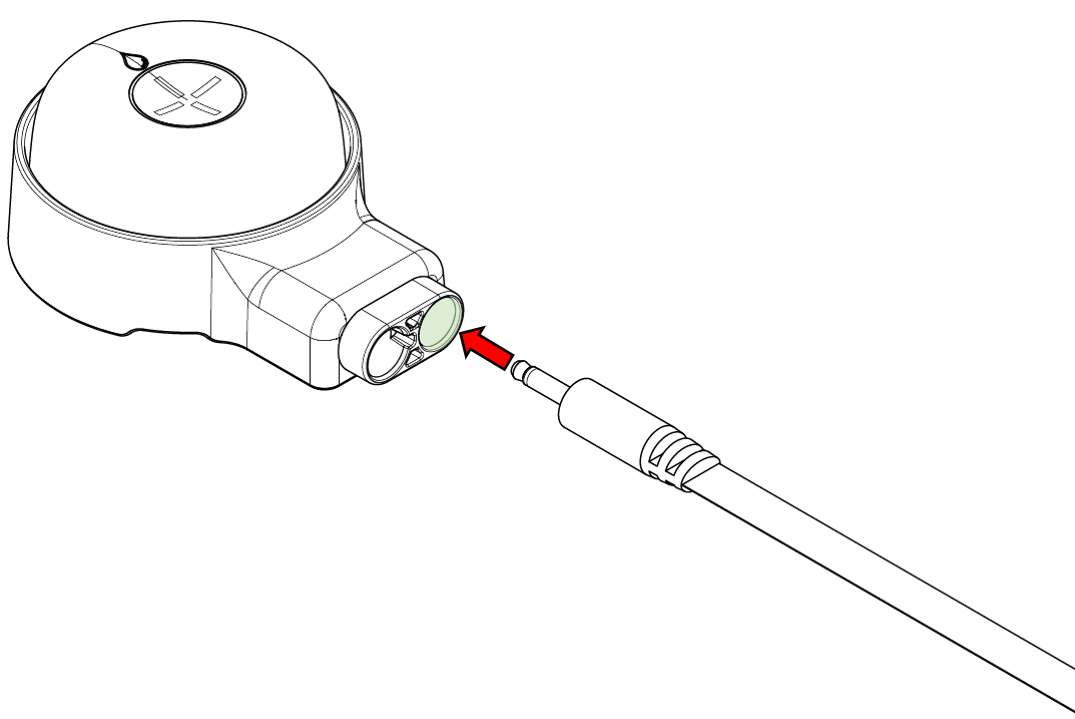

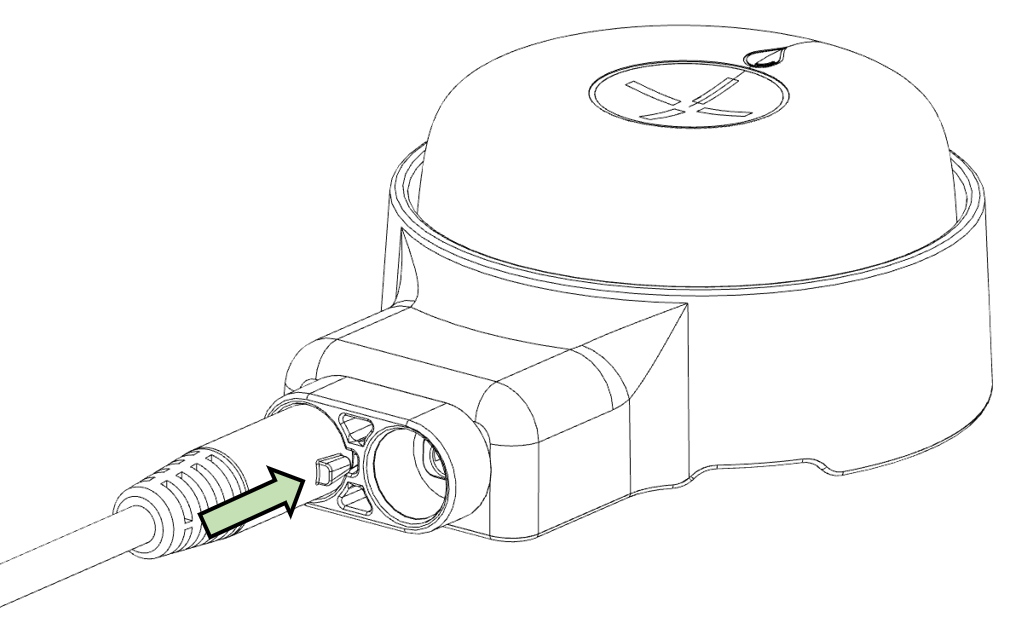

1. Sensortejp med 3,5 mm jackkontakt sätts in i kontaktpunkten till höger på fästet.

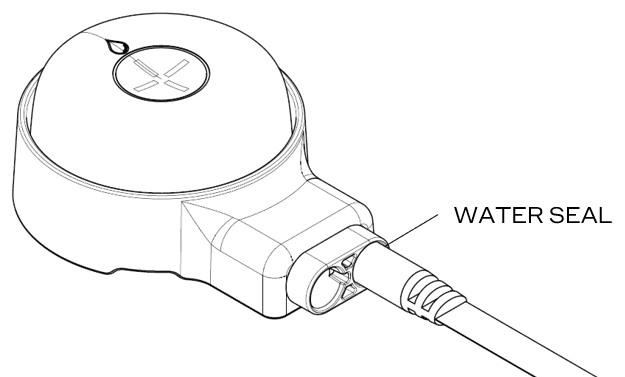

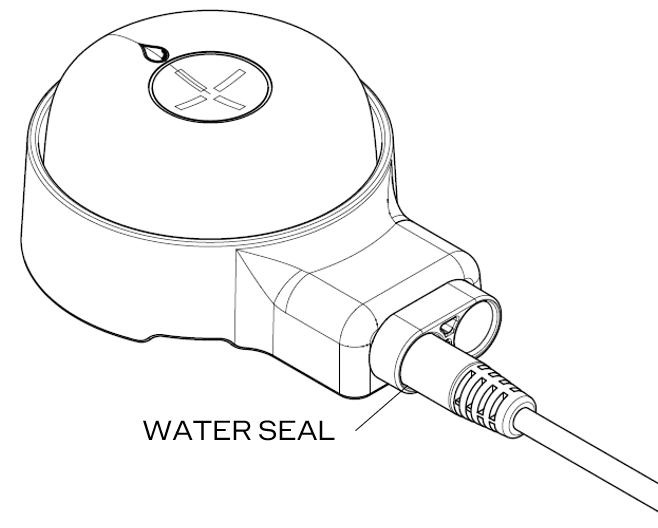

2. Tryck in kontakten hela vägen in. OBSERVERA! Fästet är försett med en tätning för att skydda kontaktpunkterna från vatteninträngning. Inkoppling av 3,5 mm jackkontakt kräver därför något mer kraft än normalt.


Anslut 5V-strömadaptern för WaterSensor+ till fästet (tillval)

1. Strömkontakten sätts in i kontaktpunkten till vänster på fästet.



   OBS! För att undvika att fel nätadapter används (eller att kontaktpunkterna förväxlas) är kontakten för nätadaptern försedd med ett litet stift som passar i spåret i den vänstra kontaktpunkten. Kontrollera att stiftet är korrekt placerat före anslutningen.



Tryck in kontakten hela vägen in. BS. Fästet är försett med en tätning för att skydda kontaktpunkterna från vatteninträngning. Det kräver därför något mer kraft än normalt.

Montering av WaterSensor+ i väggbox med dockning (COMING)

WaterSensor+ kan monteras i en väggdosa, ansluten till ström, med hjälp av dockningen för WaterSensor+. Produkten kommer att finnas tillgänglig för beställning under 2024.

OBS! Fasta installationer måste utföras av en auktoriserad elektriker

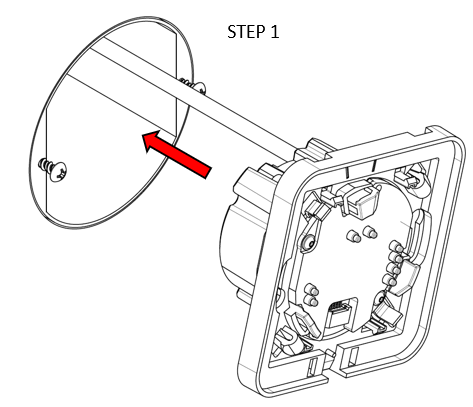

1. Enkel standardväggdosa (Elko- och Schneider-kompatibilitet garanteras) installeras i väggen och 230V AC-strömkabel dras till väggdosan.

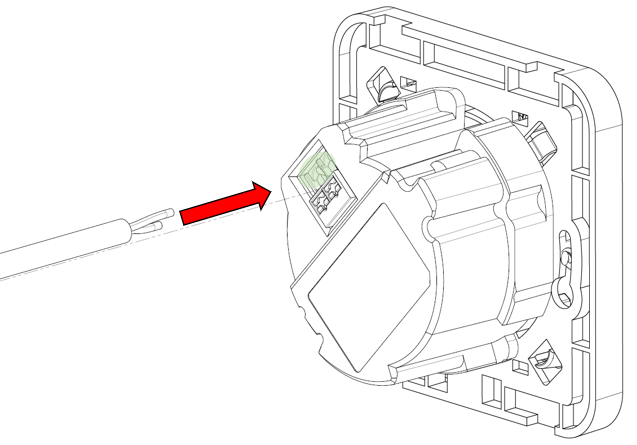

2. Strömkabeln (230V AC) ansluts till dockningsfästets strömuttag. Polariteten är märkt på kontakten.

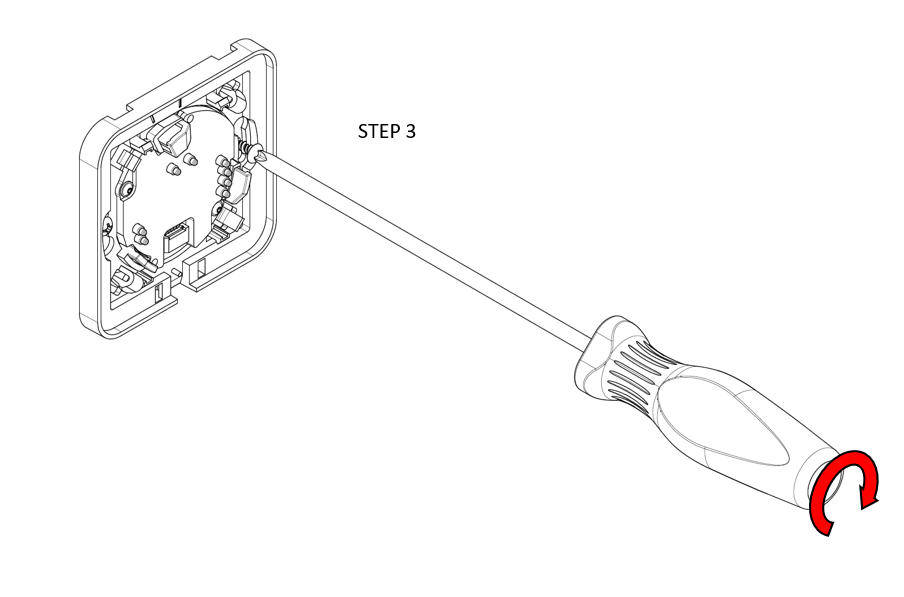

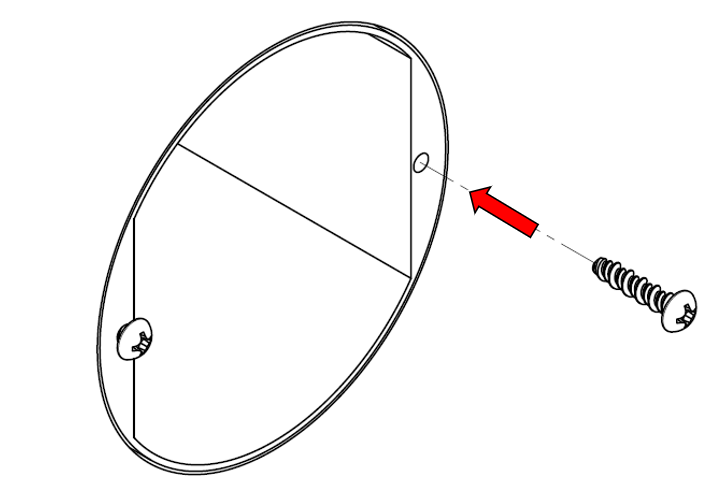

3. Skruva fast dockningsfästet i wallboxen med wallboxens skruvar och justera positionen.

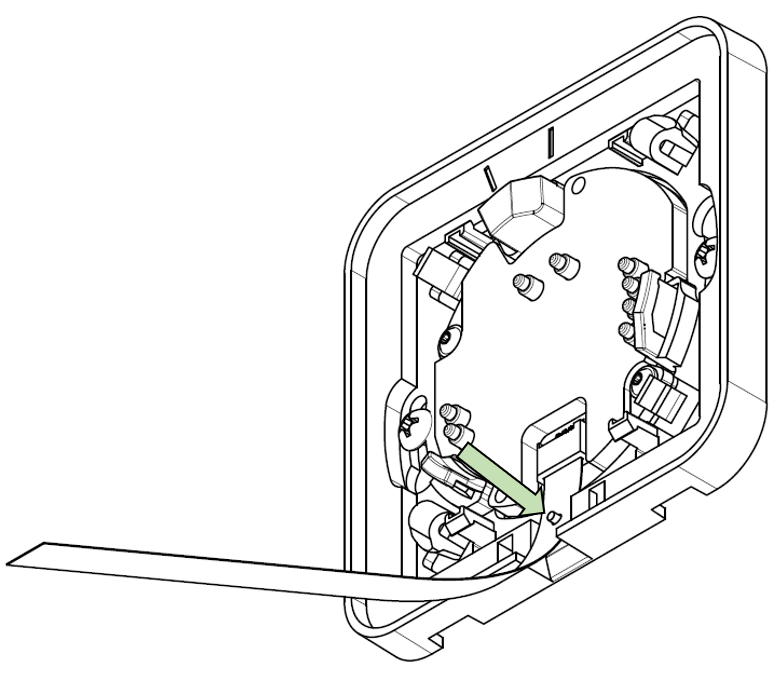

4. Anslut sensortejpen. Se till att utskärningen på tejpen är placerad på dockningsfästets säkerhetsstift.

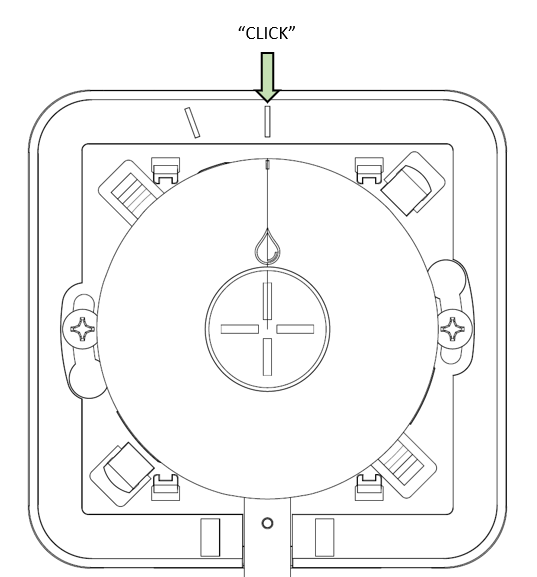

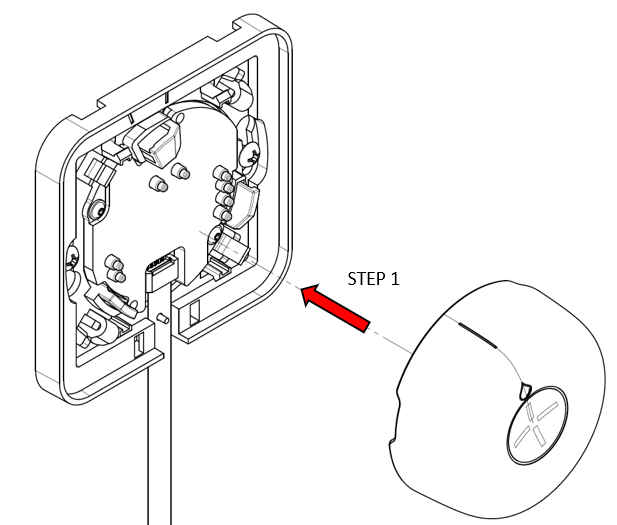

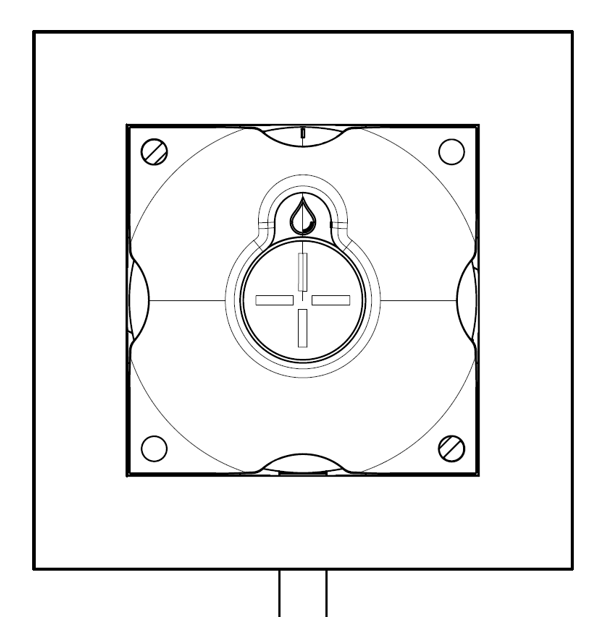

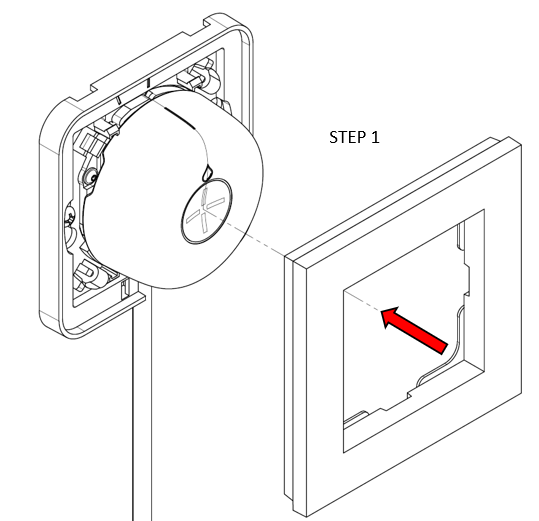

5. Rikta in indikatorlinjen på sensorn mot indikatorlinjen på fästet och sätt i sensorn (steg 1).

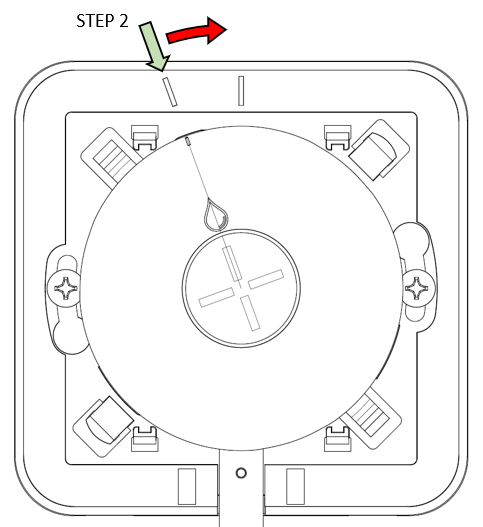

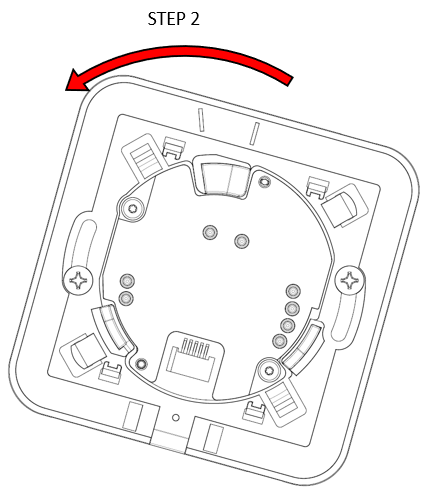

6. Vrid sensorn medurs tills ett märkbart/hörbart "KLICK" hörs. Kontrollera att indikatorlinjen pekar mot det stängda läget (steg 2).

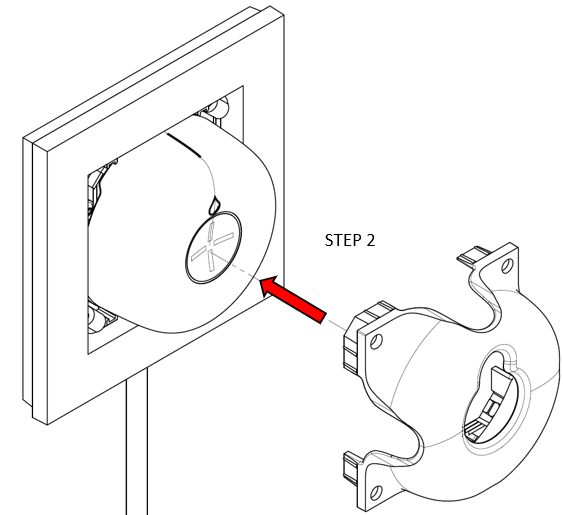

7. Montera ramen på dockningsfästet (ELKO Smart enkelram är också kompatibel). Se till att ramen klickar fast ordentligt på plats.

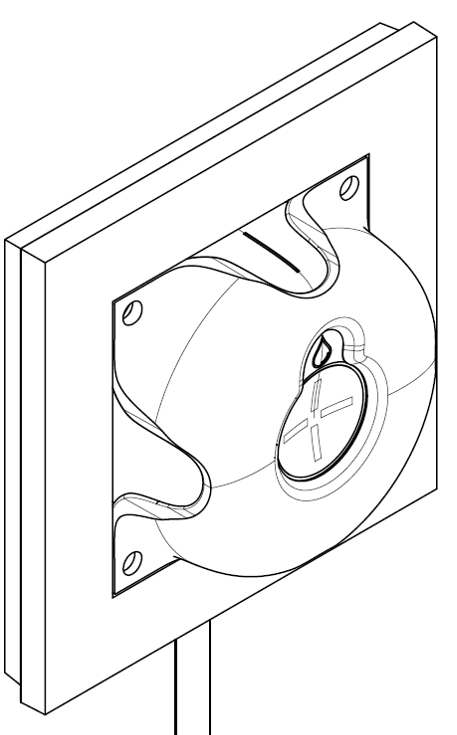

8. Montera skyddshöljet över sensorn. Se till att skyddet klickar ordentligt på plats. OBS! Se till att skyddet monteras åt rätt håll.

9. Sensorns LED-lampa (vattendroppe) ska vara synlig när skyddet är korrekt monterat.
