5. Installation av ventilen

Krav på placering av ventiler i enlighet med byggtekniska föreskrifter

I Norge har det funnits krav på installation av automatiska läckagestoppare i nya byggnader och installationer sedan TEK10 (Byggteknisk forskrift). I § 15-5, punkt (4) i föreskrifterna om tekniska krav på byggnader (TEK17) enligt plan- och bygglagen (PBL) anges att läckage ska vara lätta att upptäcka och inte orsaka skador på vatteninstallationer och byggnadsdelar.

Täckningsomfånget för automatiska läckagestoppare beskrivs i Byggreglerna (TEK 17) med tillhörande vägledning, se § 15-5, punkt (4), och återges i utdrag nedan:

---

Förutfattade föreställningar

1. Läckage från inbyggda cisterner eller liknande ska visualiseras. I andra rum än våtrum ska
   I andra rum än våtrum skall läckaget även medföra att vattnet stängs av automatiskt.
2. Om byggnadens fasta vatteninstallation har en tappställe inomhus där läckagevattnet inte kommer att
   inte rinner till ett avlopp eller bräddavlopp, måste en automatisk läckageavstängning installeras. Detsamma gäller
   gäller för anslutningspunkter för produkter och utrustning som använder vatten, t.ex. tvättmaskiner och diskmaskiner. En automatisk läckagestoppare är en fuktsensor som skickar en signal till en ventil som stänger av vattentillförseln.

---

Waterguard+ är typgodkänd av Sintef (TG20834), vilket gör det möjligt att få installationen FG-godkänd. Detta kan ge rabatt på din försäkring.

OBSERVERA! För att få FG-godkännande för installation av Waterguard+ automatiska läckstoppare måste ett FG-intyg fyllas i.

Mall för FG-intyg finns på Finans Norges hemsida under FG-intyg för läckagestoppare.

FG-intyget är kundens bevis på att installationen, inklusive produkterna, uppfyller de norska kraven som anges i FG-reglerna för automatiska läckagestoppare (FG-600:3).

Installationen av Waterguard+ måste utföras av en auktoriserad rörmokare med giltigt yrkesbevis, centralt godkännande enligt ansvarslagen och obligatorisk ansvarsförsäkring. I annat fall upphör garantin och FG-godkännandet att gälla och installatören blir skadeståndsskyldig för skador eller fel.

Baserat på beskrivningen av omfattningen av skyddet i TEK17 ovan rekommenderar vi att Waterguard+ installeras så att följande områden säkras:

• Köksbänkskiva med tillhörande röranslutningar
• Diskmaskin med tillhörande anslutningar
• Tvättmaskin med tillhörande anslutningar
• Vattenfilter med tillhörande anslutningar
• Kylskåp med vattenanslutning och tillhörande vattenrör
• Dryckesautomater med tillhörande anslutningar
• Varmvattenberedare (pannor) med anslutningsrör
• Rum utan avlopp med sanitetsutrustning utan bräddavlopp
• Rum utan avlopp med fördelningsskåp för rör-i-rör-system med avlopp in i rummet. Läckage från rör-i-rör-systemet leds till fördelningsskåpet, där en detektor eller liknande kan placeras, vilket leder till
  avstängning av vattnet. I fördelningsskåp där läckagevattnet leds ut ur väggen och inte leder till ett avlopp
  förses med vattensensor ansluten till automatisk läckagestoppare som stänger av vattnet.
• Dolda och öppna vattenledningar som inte är säkrade med ett dränerat rör eller som är placerade i rum med
  vattentätt golv och avlopp, måste ha ett godkänt läckstopp där sensorer är installerade som
  system detekterar, larmar och stänger av vattenläckor innan skada uppstår på byggnaden.
  byggnaden.
• Inbyggda cisterner, kranarmaturer eller liknande

Om diskmaskinen är installerad i köksbänken behövs inga läckstopp för både maskin och bänkskiva.
maskinen och bänkskivan. Motsvarande vatteninstallationer som inte nämns ovan måste också säkras.

Viktig information om installation av ventiler

• Ventilerna ska installeras i en torr och frostfri miljö och vara åtkomliga för service/inspektion vid senare tillfälle.
• Filter måste installeras före ventilen om det finns risk för större partiklar i vattnet.
• Se till att rörtätningsmaterial inte hamnar i ventilen under installationen. Detta kan hindra ventilen från att stänga ordentligt.
• Ventilens dimension måste alltid vara densamma som eller likvärdig med dimensionen på röret som går in i/ut ur ventilen. Ventiler i storlek DN15 (1/2") används normalt för installation i kök, badrum och andra våtrum, medan ventiler i storlek DN20 (3/4") används för installation i huvudinlopp i småhus eller större bostadsenheter.

• Ventilerna måste installeras EFTER:

  • Manuella avstängningskranar
  • Vattenmätare
  • Tryckreducerande ventiler
  • Utlopp till sprinklersystem
  • Brandslangar
  • Utlopp för kylning av värmesystem
  • Trycktank eller liknande utrustning
  • System för vattenfiltrering

Rumskrav för installation

Största kulventilen (3/4" - DN20) är 68 mm lång och största diametern är 38 mm. Ventilmanöverdonet är 97 mm långt och 57 mm brett, plus 100 mm fast kabel med RJ45-kontakt i änden.

Den totala höjden på ventilen och ställdonet är 92 mm från ventilens botten till ställdonets topp (77 mm från ventilens mitt till ställdonets topp).

Linkbox+ täcker en yta på 119 mm x 119 mm och är ca 30 mm tjock (beroende på vilken typ av monteringsfäste som används).

Installation av kulventil (1/2"- och 3/4"-dimensioner)

Kulventiler med anpassade dimensioner installeras på vattenrör (mässing, koppar, rostfritt stål, galvaniserat eller hårt stål) med lämplig anslutningsmetod. Ventilerna har G1/2 (DN15) eller G3/4 (DN20 ) ISO-228-gängor (HUN) i båda ändar.

Ventilerna är klassificerade som DN10 (max. arbetstryck 10 bar) och är testade enligt EN13828 till 25 bar. EN13828 till 25 bar.

Ventilen kan installeras horisontellt eller vertikalt och tillåter vattenflöde i båda riktningarna (bidirektionell).

Se till att ventilens stängningsstift pekar uppåt (på eller ovanför vattenledningens horisontella linje). Detta säkerställer att ställdonet inte är placerat på den lägsta punkten och att det inte samlas vatten i det.

Standardkoppling med utvändig gänga (½" eller ¾" beroende på ventilstorlek) ska användas för montering av ventilen. Använd ett lämpligt gängtätningsmedel (t.ex. gängtape, hampa + hampapasta eller Loctite). Se till att den valda gängtätningen inte förs in i ventilen, eftersom det kan leda till att ventilen inte tätar helt när vattnet stängs av. Maximalt vridmoment vid åtdragning får inte överstiga 75 Nm.

OBS! Utför alltid ett trycktest efter installationen för att kontrollera att anslutningarna är täta.

Installation av ställdon för kulventiler

Ställdonet har en snabbkoppling och kräver inga verktyg för montering på ventilen.

1. Fixera ventilställdonet i önskad riktning genom att placera det på ventilens stängningsstift.

Om tappens position inte är centrerad i rörets riktning kan du använda ställdonet för att vrida tappen på plats (alternativt en skiftnyckel eller liknande och sedan ställdonet för slutlig finjustering). När ställdonet är i rätt läge trycker du ner det helt och hållet.

2. Sätt i säkerhetssprinten för att låsa fast ställdonet i ventilen. Ett märkbart klick bekräftar att stiftet är ordentligt säkrat. Försök att dra av ställdonet för att bekräfta att det är låst på plats.

3. För in kommunikationskabeln (Cat.6) mellan ställdonet och Linkbox+. Se till att kabeln klickar på plats och låses fast i kontakten.

Installation av kabelfördelare (för styrning av 2 kulventiler)

RJ45-kabelfördelaren är en tilläggsprodukt som gör det möjligt att styra upp till 2 kulventiler från samma Linkbox+ (t.ex. kall- och varmvatteninlopp i lägenheter).

1. Skruva fast splittern på väggen på en lämplig plats mellan Linkbox+ och ventilerna med 2 skruvar (ingår ej). Undvik att dra åt skruvarna för hårt.

   OBS! Kontakterna i splittern måste alltid peka nedåt för att förhindra vatteninträngning.

2. Justera kablarna till rätt kontaktdon

3. Säkra kablarna med ett märkbart/hörbart "KLICK"

Installation av 230V-magnetventiler (1" till 2")

Danfoss magnetventiler (DN15-DN50) måste användas för rördimensioner över 3/4" eller när tre (3) ventiler ska seriekopplas. Magnetventiler med anpassade dimensioner monteras på vattenrör (mässing, koppar, rostfritt stål, galvaniserat eller hårt stål) med lämplig anslutningsmetod. Ventilerna har G1/2" (DN15) till G2 (DN50) ISO-228-gängor (hona) i båda ändar.

Ventilerna kan monteras horisontellt eller vertikalt. Ventilerna är enkelriktade och vattnet måste strömma i den riktning som anges av pilen på ventilhuset.

Se till att ventilens armatur pekar uppåt (på eller ovanför vattenledningens horisontella linje). Detta säkerställer att solenoidhuset inte placeras på den lägsta punkten och att vatten samlas i det.

Om magnetspolen inte redan är ansluten till ventilens armatur, tryck ner den tills du hör ett märkbart "KLICK":

Installation av strömadapter för magnetventiler

OBSERVERA! Magnetventiler använder 230V AC och inte 24V DC som kulventiler. Därför måste strömadaptern för Linkbox+ och magnetventiler 24V DC / 230V AC användas i stället för den adapter som medföljer Linkbox+.

Adaptern kan också användas för att uppgradera äldre Waterguard-system till Waterguard+ (från 1/2" till 2" 230V magnetventiler).

OBS: När strömadaptern används för magnetventiler får endast normalt öppna ventiler användas.

1. Anslut Cat.6-kabeln och 24V-strömkabeln till Linkbox+. OBS! Porten märkt "Valve" måste användas för Cat.6-kabeln.

2. Anslut 230V-strömkabeln till ventilens magnethus och fäst den med medföljande skruvar.

3. Anslut nätadaptern till ett 230V AC-uttag

Installation av delad kabel och förlängningskabel (för styrning av 2 eller fler magnetventiler)

Splitkabel för magnetventiler - 0,65 m möjliggör serieanslutning av upp till tre (3) magnetventiler från en (1) Linkbox+.

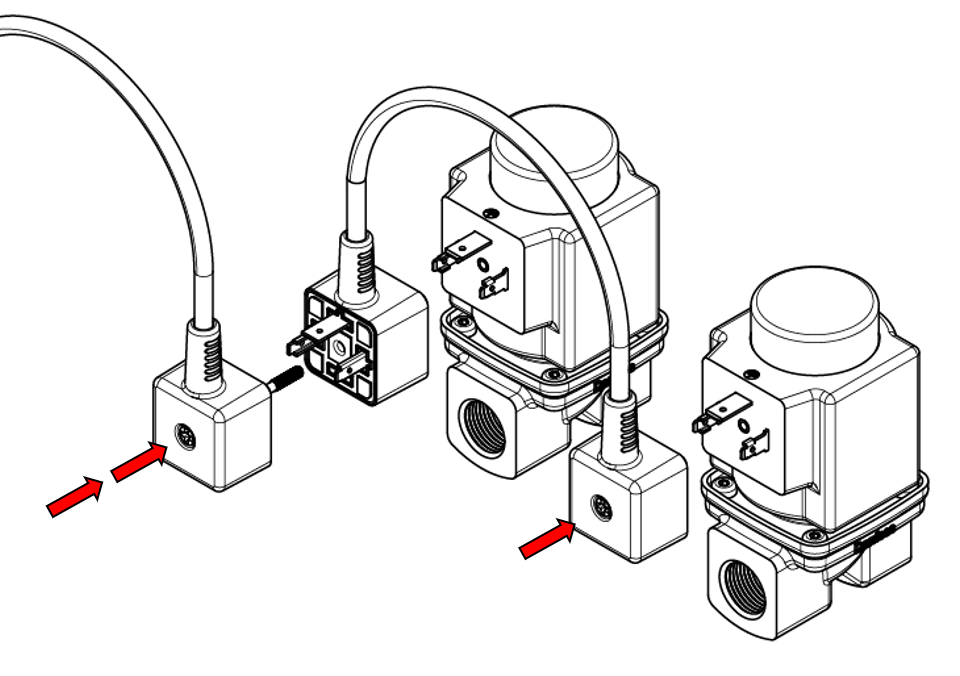

Anslut split- och förlängningskabeln (0,65 m eller 3 m) till båda ventilerna (anslut ytterligare i serie om 3 ventiler ska styras parallellt). Anslut strömkabeln 230V AC (från strömadaptern för magnetventilen och Linkbox+) till den motsatta änden av kontakten (ansluten till den vänstra ventilen enligt bilden nedan).

Byt ut standardskruven på 20 mm i 230V AC-strömkabeln mot den medföljande skruven som är 38 mm lång. Dra sedan åt centrumskruvarna för att säkra båda strömkablarna.
