Waterguard+ installeret i badeværelser og toiletrum

Introduktion til vandsensorer

Vandsensorer er afgørende for at opdage og forebygge potentielle vandskader i toilet- og baderumsområder. Denne artikel giver et overblik over installationen af vandsensorer i forskellige konfigurationer, som kan hjælpe med at beskytte dit baderum mod dyre vandlækager og skader. Uanset om du har en indbygget cisterne, et toiletrum uden afløb eller andre særlige behov, vil denne artikel guide dig gennem processen med at sikre dit toilet og badeværelse mod vandskader.

Generel information om løsningen

Ventiler til både varmt og koldt vand er installeret i fordelerskabet(F), og Linkbox+(B) er installeret uden for fordelerskabet(F) i metal. Linkbox+ er forbundet med den trådløse vandsensor WaterSensor+(A), som installeres med tilbehør afhængigt af, om sensoren bruges i et tørt vådrum eller et vådrum med afløb til et dræn.

For en detaljeret løsningsbeskrivelse, der viser forskellige måder at installere Linkbox+(B) på, se artiklen Installation af Linkbox+ i forbindelse med fordelingsskabe og i lofter.

Løsningerne beskrevet i denne artikel opfylder Bygningsteknisk forskrift TEK17 § 15-5 (4) og tilhørende vejledning; "Utætheder fra indbygningscisterner eller lignende skal synliggøres. I andre rum end vådrum skal utætheden føre til automatisk lukning af vandet".

Mulighed 1 - Installation i tørt vådrum med vandtæt cisternekasse

Læs mere om brugen af vandtætte cisternebokse i tørre vådrum og præaccepterede installationer i denne artikel fra Sintef.

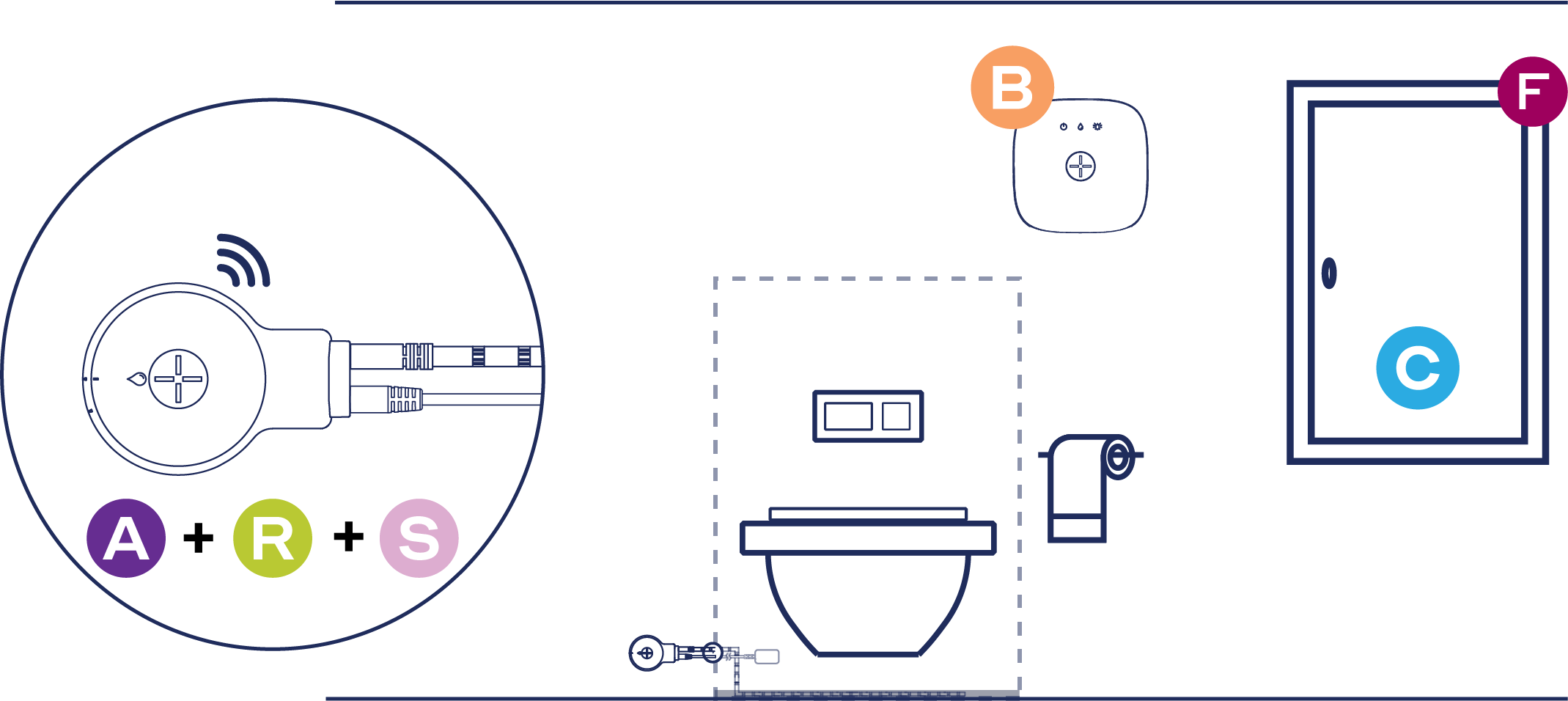

Principskitse

Beskrivelse af montering

Sensorbeslaget(R) monteres på væggen med skruer eller ved hjælp af den medfølgende dobbeltklæbende tape. Sensortape forbindes til beslaget via et minijack-stik og indsættes og fastgøres i den vandtætte cisternekasse via overløbet (eller i bagkanten af den overflademonterede cisternekasse), klippes til i den korrekte længde og fastgøres i bunden af cisternekassen. 5V strømadapter(S) tilsluttes sensorbeslaget og sættes i en ledig stikkontakt (valgfrit). WaterSensor+(A) monteres i sensorbeslaget(R).

Ventiler(C) installeres i fordelerskabet(F) på henholdsvis varmt- og koldtvandsindløbene. Linkbox+(B) monteres et passende sted på ydersiden af fordelerskabet. Mulighed for tilvalg: Sensor Teip kan tilsluttes Linkbox+ og fastgøres i fordelerskabet (til lækageovervågning af fordelerskabet).

BEMÆRK! Til installation i tørre vådrum er det nødvendigt at installere en cisternekasse med et trug i bunden, der rummer lækagevand svarende til den mængde, der er i cisternen. Det er også nødvendigt at skabe et overløb øverst på forsiden af truget (men under toiletkummen), så alt lækagevand, der ikke opsamles af truget, er synligt i rummet.

For nem installation og vedligeholdelse af SensorTape anbefaler vi at montere en aftagelig frontplade foran det vandtætte trug i cisternekassen.

Installationen kræver de samme produkter, uanset om cisterneboksen er overflademonteret eller indbygget i væggen, som illustreret nedenfor.

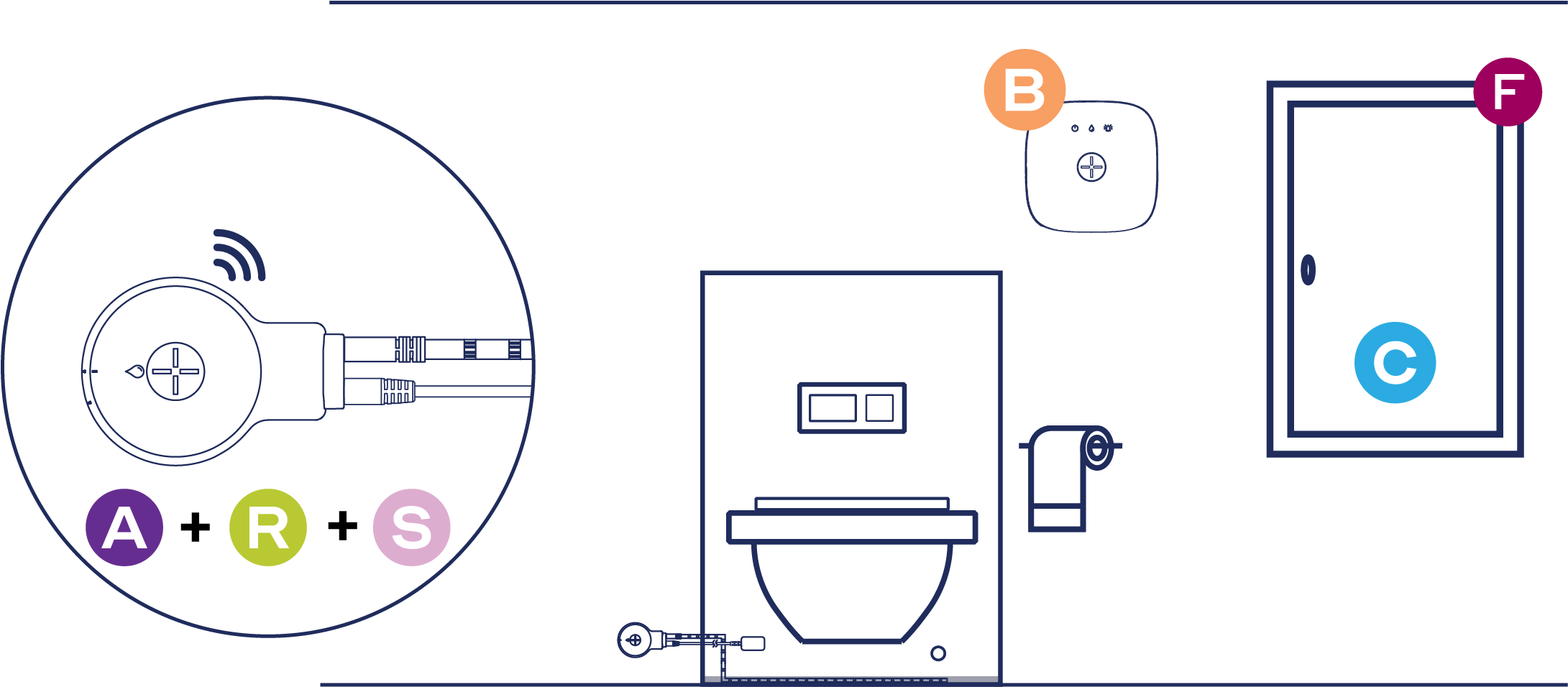

Overflademonteret cisterneboks

Sensortape(S) kan sættes ind i cisterneboksen enten via afløbsåbningen på forsiden eller bagsiden af cisterneboksen, ind mod væggen.

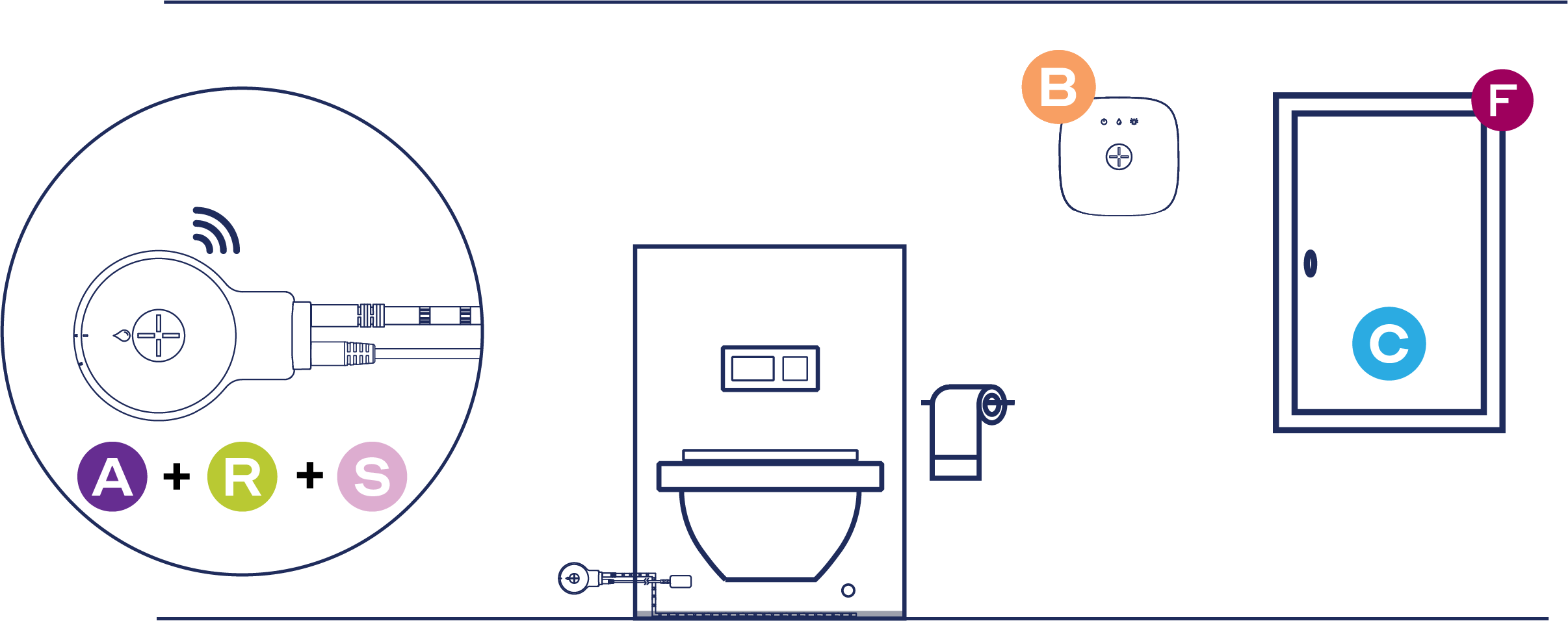

Indbygget cisterneboks

Sensortape (S) kan sættes ind i cisterneboksen via afløbsåbningen.

Produktliste (Klik på NOBB-nummer for FDV-dokumentation)

Forslag 1:

PS. Denne produktliste indeholder Linkbox+ Wifi og kræver derfor et tilgængeligt 2,4 GHz WIFI-netværk eller kablet Ethernet for cloud-forbindelse og brug med Abralife-appen.

Forslag 2:

PS! Denne mulighed inkluderer Linkbox+ 4G med indbygget SIM-kort til cloud-forbindelse uden behov for WIFI-adgang. Se denne artikel for forskellen mellem Linkbox+ WIFI og Linkbox+ 4G.

Mulighed 2 - Installation i vådrum med afløb til afløb

Denne installation er typisk for vådrum, hvor lækagevand skal ledes til afløbet. På trods af at vådrummet har en membran, anbefaler vi lækageovervågning for hurtigt at opdage vandlækager og lukke for vandet.

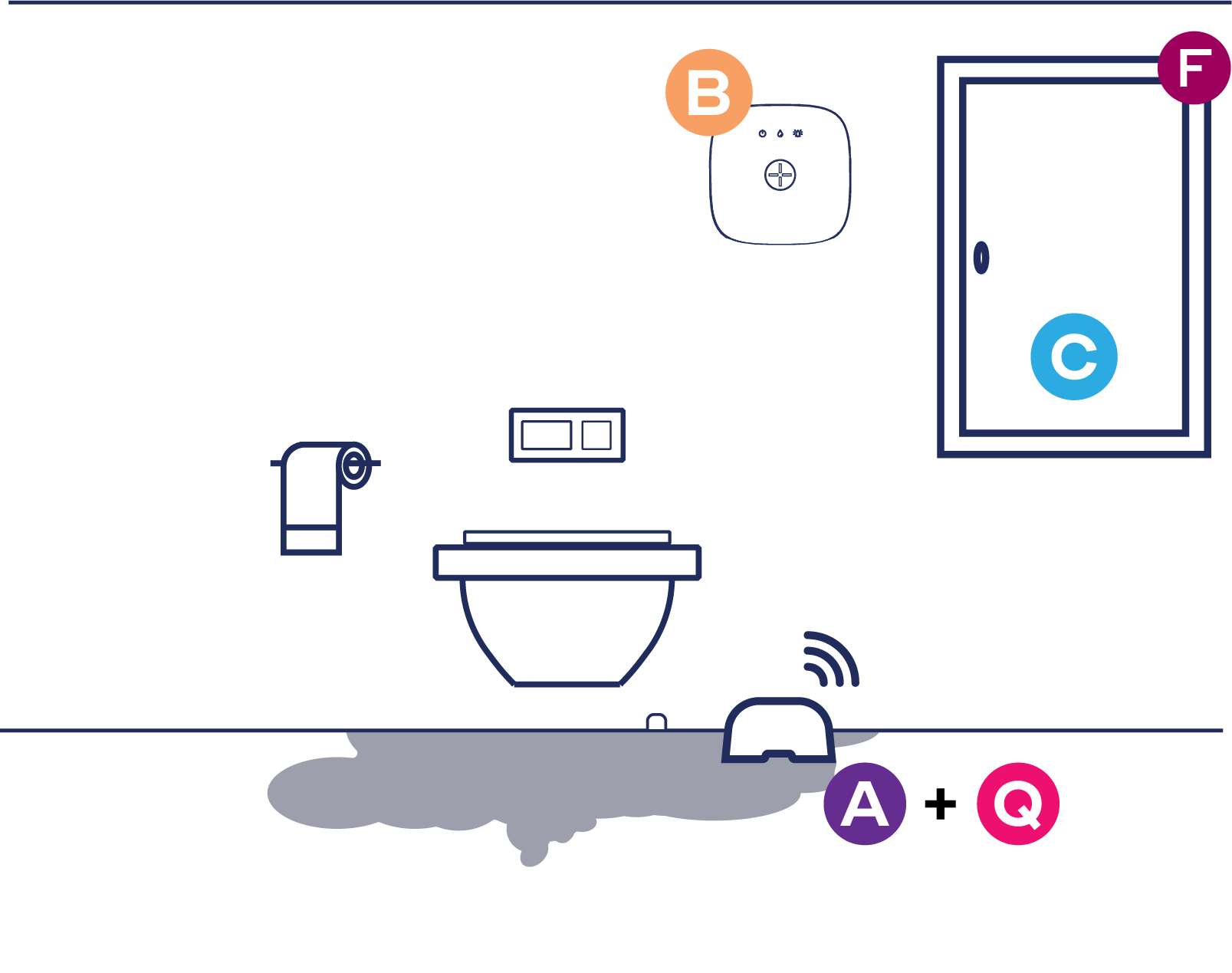

Principskitse

Beskrivelse af installation

Linkbox+(B) installeres på et passende sted uden for fordelerskabet i metal og tilsluttes ventiler(C), der er monteret i fordelerskabet(F). Den trådløse vandsensor WaterSensor+(A) tilsluttes Linkbox+(B) og installeres i kombination med WaterSensor+ Cover(Q) på gulvet ved afløb fra den indbyggede cisternekasse i vådrum.

Produktliste (Klik på NOBB-nummer for FDV-dokumentation)

Forslag 1:

PS! Denne produktliste indeholder Linkbox+ Wifi og kræver derfor et tilgængeligt 2,4 GHz WIFI-netværk eller kablet Ethernet for cloud-forbindelse og brug med Abralife-appen.

Forslag 2:

PS! Denne mulighed inkluderer Linkbox+ 4G med indbygget SIM-kort til cloud-forbindelse uden behov for WIFI-adgang. Se denne artikel for forskellen mellem Linkbox+ WIFI og Linkbox+ 4G.

Valgmuligheder og alternativer

• Linkbox+ understøtter også tilslutning og styring af andre intelligente produkter og løsninger til hjemmet. For mere information, besøg www.abralife.no
