Waterguard+ installeret på koldt og varmt vand (køkken)

Introduktion til Waterguard+

Waterguard+ er ideel til at opdage vandlækager i køkkener med automatisk lukning af køkkenets forsyning af både varmt og koldt vand.

Moderne køkkener har som regel både varmt og koldt vand. Det er nødvendigt at lukke for begge vandkilder for at forhindre lækager. Mange vandtilslutninger (vask, opvaskemaskine, køleskab, kaffemaskine osv.) gør køkkenet særligt sårbart over for lækager og vandspild. Uden afløb og membran kan en lækage føre til skader på gulve, vægge og køkkeninventar. Den installation, der beskrives i denne artikel, sikrer, at vandlækager opdages og forhindrer større skader.

De løsninger, der beskrives nedenfor, beskytter kun køkkener og er derfor beregnet til mindre boligenheder, der ikke har andre rum med vandinstallationer uden afløb. Løsningerne overholder bygningsreglementet TEK17 §15-5; Krav til automatisk lækagesøgning og afspærring af vand i andre rum end vådrum.

Vand registreres ved hjælp af sensortape. Når dette registrerer vand, lukker ventilenheden(1/2" eller 3/4" ventil monteret på køkkenets vandindtag) automatisk for vandtilførslen og giver besked til husejeren via lyd- og lyssignaler samt push-meddelelse i Abralife-appen.

Systemet giver også mulighed for at styre ventilen (manuelt eller via app), så det er nemt at lukke for vandet, f.eks. i tilfælde af længerevarende fravær fra hjemmet.

Beskrivelse af løsningen

Linkbox+ installeres i køkkenskabe i umiddelbar nærhed af ventilen/ventilerne. Sensortape tilsluttes Linkbox+ til detektering af vandlækager, muligvis også trådløse vandsensorer for øget rækkevidde og/eller flere detekteringspunkter.

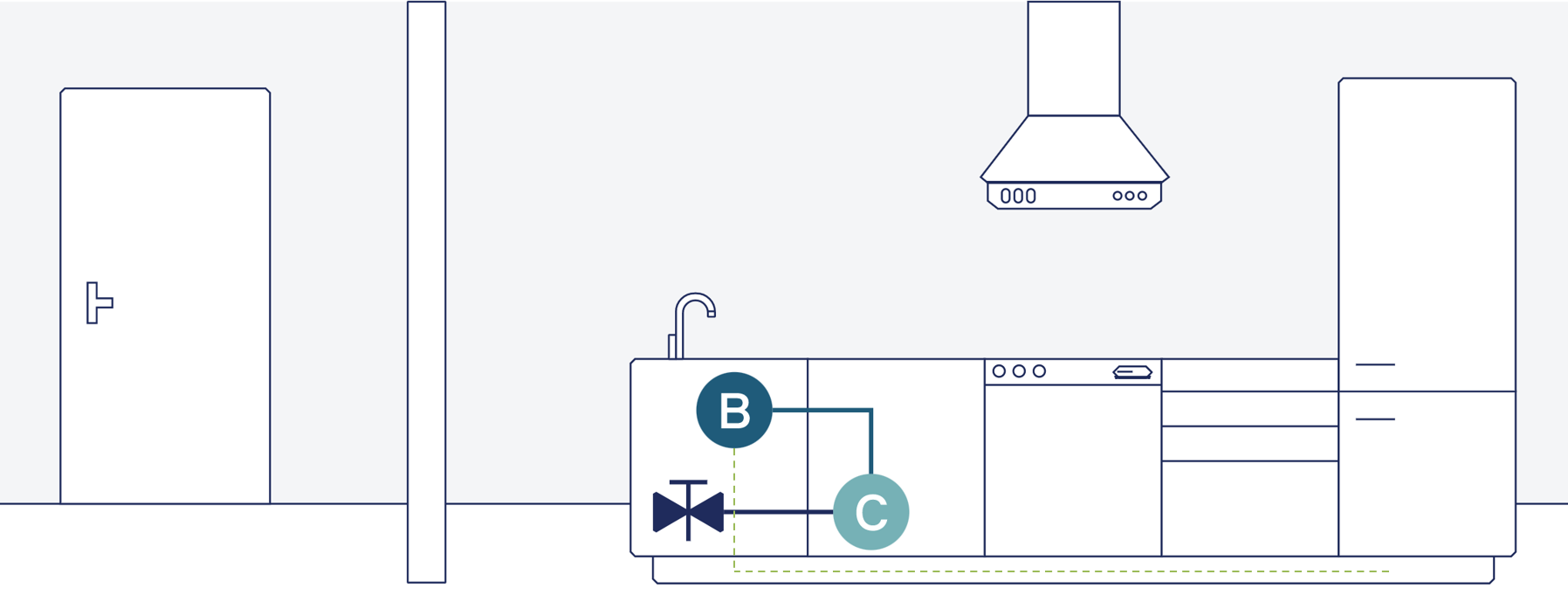

Skitse af princippet

Installation af systemet

Systemet installeres med enten 1 ventil (KV) eller 2 ventiler (KV+VVV). Vi anbefaler altid, at der bruges 2 ventiler, fordi det giver bedre sikkerhed og forhindrer risikoen for skoldning. Begge muligheder er dog nævnt i afsnittene nedenfor.

Den komplette installationsvejledning til Waterguard+ findes her.

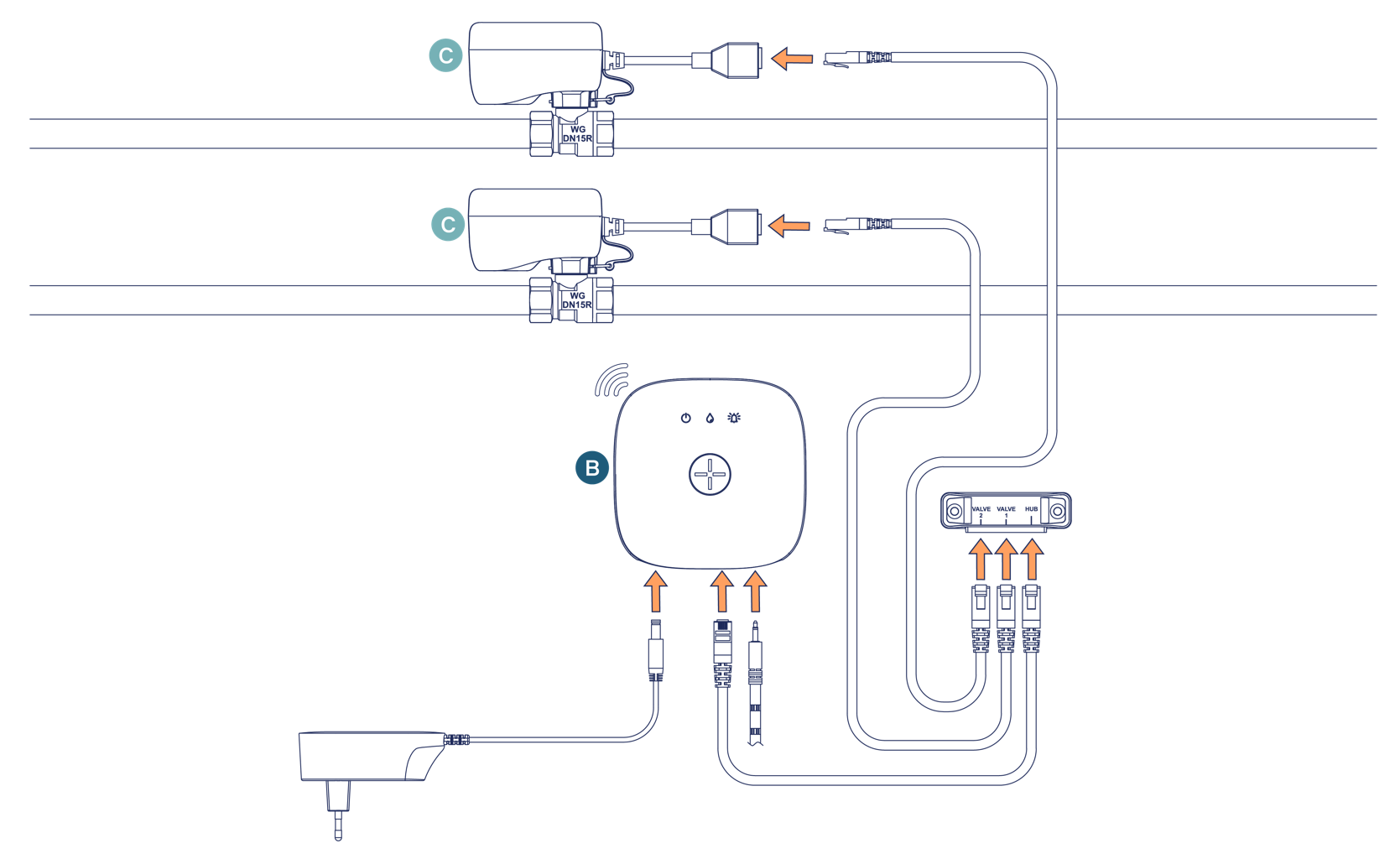

Mulighed 1 - Anbefalet løsning med ventil på både koldt- og varmtvandsrør

Vi anbefaler, at der installeres ventiler på både koldt- og varmtvandsforsyningen. Til installation i køkkener er det normalt tilstrækkeligt at bruge 2 stk. DN15-ventiler med tilhørende ventilaktuator.

RJ45 Cable Splitter bruges til at opdele signalet fra Linkbox+ centralenheden og yderligere 2x netværkskabler til tilslutning.

Ikon	Produktnummer	Antal af	Produkt Beskrivelse
	Linkbox+ og medfølgende 24V strømadapter	1 stk.	Centralenheden (B) monteres på et passende sted i køkkenet ved hjælp af det medfølgende vægbeslag og tilsluttes strøm via den medfølgende 24 V strømadapter.
	Kugleventil DN15 (1/2")	2 stk.	Ventilen (C) installeres af en autoriseret VVS-installatør på køkkenets koldtvandsindtag.
	Aktuator til ventil	2 stk.	Ventilaktuator (C) tilsluttes ventilerne af en autoriseret VVS-installatør.
N/A	Cat.6 kabelsplitter	1 stk.	Kabelfordeleren bruges til at opdele ventilstyringssignalet fra Linkbox+ til 2 ventiler. Splitteren monteres på væggen på et passende sted.
N/A	Cat 6 netværkskabel 0,6 m	3 stk.	1. stk. Cat.6-kablet tilsluttes fra Linkbox+ (blå udgang) til kabelfordeleren. 2 stk. Cat.6-kabler er forbundet fra kabelfordeleren til 2 ventilaktuatorer
	1 stk. Sensorbånd 3 m m/3,5 mm Jack	1 stk.	Sensortape tilsluttes centralenheden og trækkes ned under køkkenskroget og langs gulvet, hvor det antages, at der vil samle sig vand i tilfælde af spild eller lækage. BEMÆRK! Det er vigtigt, at overfladen er ren, så sensortapen har god vedhæftning.

Produktliste:

Du skal bruge følgende ting for at installere denne løsning:

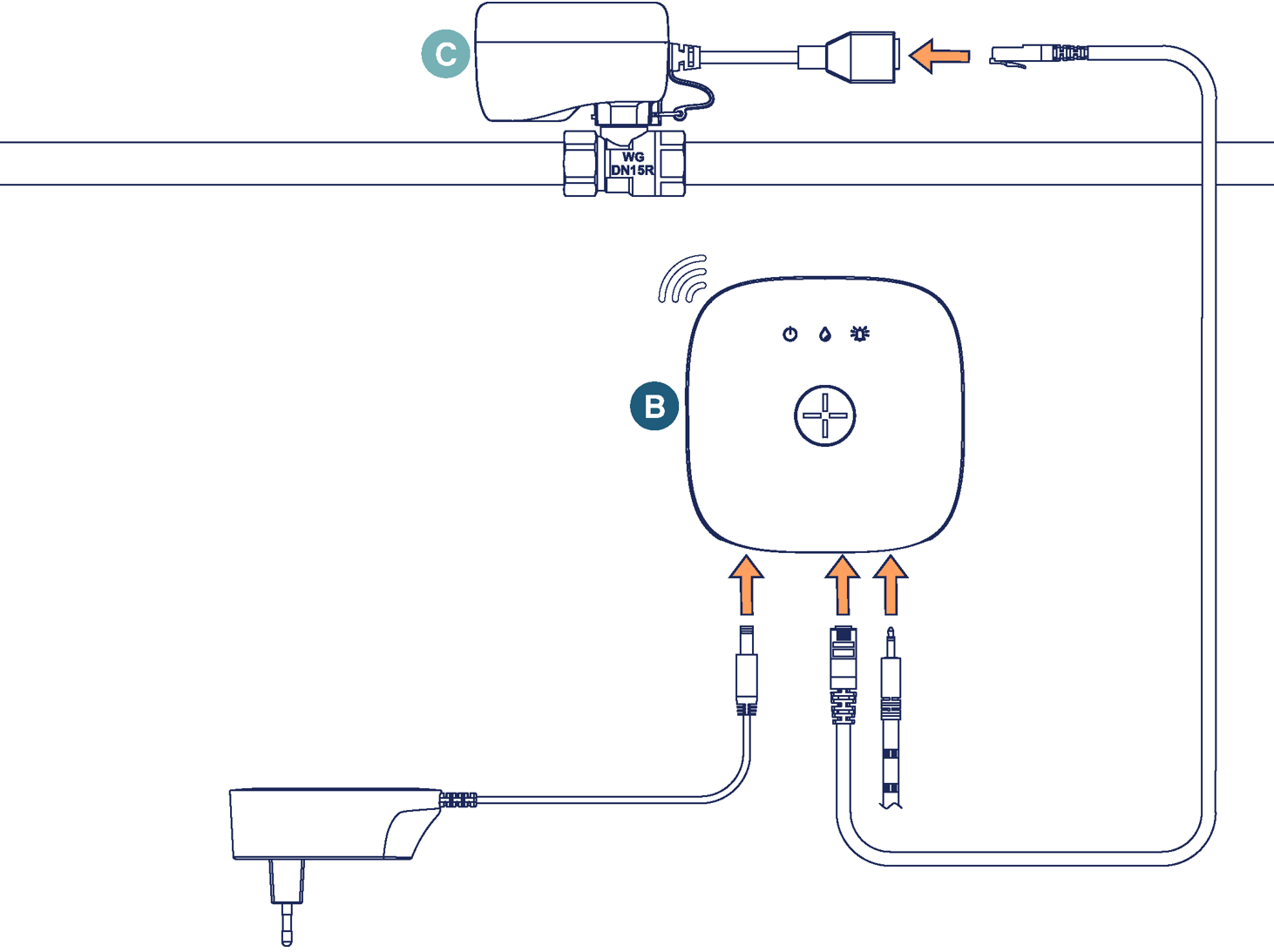

Mulighed 2 - Ventil kun på koldtvandsrør

Brug 1 x DN15-ventil med tilhørende ventilaktuator til installation på koldtvandsforsyning. DN15-ventil med tilhørende ventilaktuator. Typiske installationer omfatter kaffemaskiner, vaskemaskiner, køleskabe eller andet tilbehør, der er installeret separat fra andet udstyr.

Ikon	Produkttype	Antal af	Produkt Beskrivelse
	Linkbox+ og medfølgende 24V strømadapter	1 stk.	Centralenheden (B) monteres på et passende sted i køkkenet ved hjælp af det medfølgende vægbeslag og tilsluttes strøm via den medfølgende 24 V strømadapter.
	Kugleventil DN15 (1/2")	1 stk.	Ventilen (C) installeres af en autoriseret VVS-installatør på køkkenets koldtvandsindløb.
	Aktuator til ventil	1 stk.	Ventilaktuatoren (C) installeres sammen med ventilen af en autoriseret VVS-installatør.
N/A	Cat 6 netværkskabel 0,6 m	1 stk.	Medfølgende Cat 6-netværkskabel, der forbindes mellem centralenheden (blå udgang) og ventilaktuatoren.
	1 stk. Sensorbånd 3 m m/3,5 mm Jack	1 stk.	Sensortape tilsluttes centralenheden og trækkes ned under køkkenskroget og langs gulvet, hvor det antages, at der vil samle sig vand i tilfælde af spild eller lækage. BEMÆRK! Det er vigtigt, at overfladen er ren, så sensortapen får god vedhæftning.

Produktliste:

Du skal bruge følgende ting for at installere denne løsning:

Yderligere oplysninger

Før du installerer centralenheden(B), skal du sørge for, at den er placeret korrekt:

• Afstand til ventil (centralenheden forsyner ventilen med strøm via det medfølgende Cat 6-netværkskabel)
• Afstand til stikkontakt (til strømadapter)
• Sensorbåndets dækningsområde (båndet skal dække det område, hvor risikoen for lækage er størst)

PS! Hvis sensortapen ikke har tilfredsstillende dækning (f.eks. hvis du har en køkkenø eller stor afstand mellem vandtilslutningerne), kan du splejse sensortapen eller udvide løsningen med en eller flere trådløse sensorer. Se afsnittet Muligheder og alternativer for mere information.

For detaljerede instruktioner om installation og brug, se vores komplette installations- og brugermanual.

Muligheder og alternativer

• I begge løsningsforslag ovenfor foreslås Linkbox+ WIFI. Det betyder, at der skal være et tilgængeligt 2,4 GHz WIFI-netværk (eller en kablet Ethernet-forbindelse) i nærheden, som Linkbox kan oprette forbindelse til for at kunne bruge Abralife-appen. Hvis dette ikke er tilfældet, kan Linkbox+ 4G bruges. Se produktoversigten for Waterguard+ for alternative pakker og komponenter.
• Hvis sensortapen (3 m) ikke er lang nok til at dække det relevante område, kan den forlænges med en ekstra sensortape. Sensortape extension connector eller Sensortape Splitter bruges til splejsning.
• Løsningen kan også suppleres med trådløse sensorer(Watersensor+), hvis det medfølgende sensortape ikke giver tilstrækkelig dækning eller ikke er passende.
• Linkbox+ understøtter også tilslutning og styring af andre intelligente produkter og løsninger til hjemmet. For mere information, besøg www.abralife.no for mere information
