Waterguard+ på hovedindløb i lejligheder med fælles varmtvandssystemer

Introduktion til systemet

Vores anbefalede system til detektering af vandlækager med automatisk lukning af vandforsyningen i lejligheder med fælles varmtvandsanlæg.

Afsnit 15-5 i den byggetekniske forskrift TEK17 kræver lækagesøgning og automatisk lukning af vand i rum med vandinstallationer uden afløb.

Vores anbefalede løsning til lækagesikring af lejligheder og beboelsesenheder med fælles varmtvandssystemer er at installere Waterguard+ på boligens hovedindtag til koldt og varmt vand. Det giver en god og effektiv samlet beskyttelse af boligen med mulighed for ekstra funktionalitet til overvågning af temperatur og luftfugtighed med trådløse sensorer. Løsningen kvalificerer også til rabat på indboforsikringen hos dit forsikringsselskab. De fleste boliger bygget efter juli 2018 har lækagesikring på boligens vandindtag.

Systemet giver også mulighed for manuel styring af ventilen (fysisk eller via app), så der nemt kan lukkes for vandet, f.eks. ved længerevarende fravær fra hjemmet.

Waterguard-ventiler er selvmotoriserede. Denne øvelse sikrer, at ventilen ikke sætter sig fast over tid.

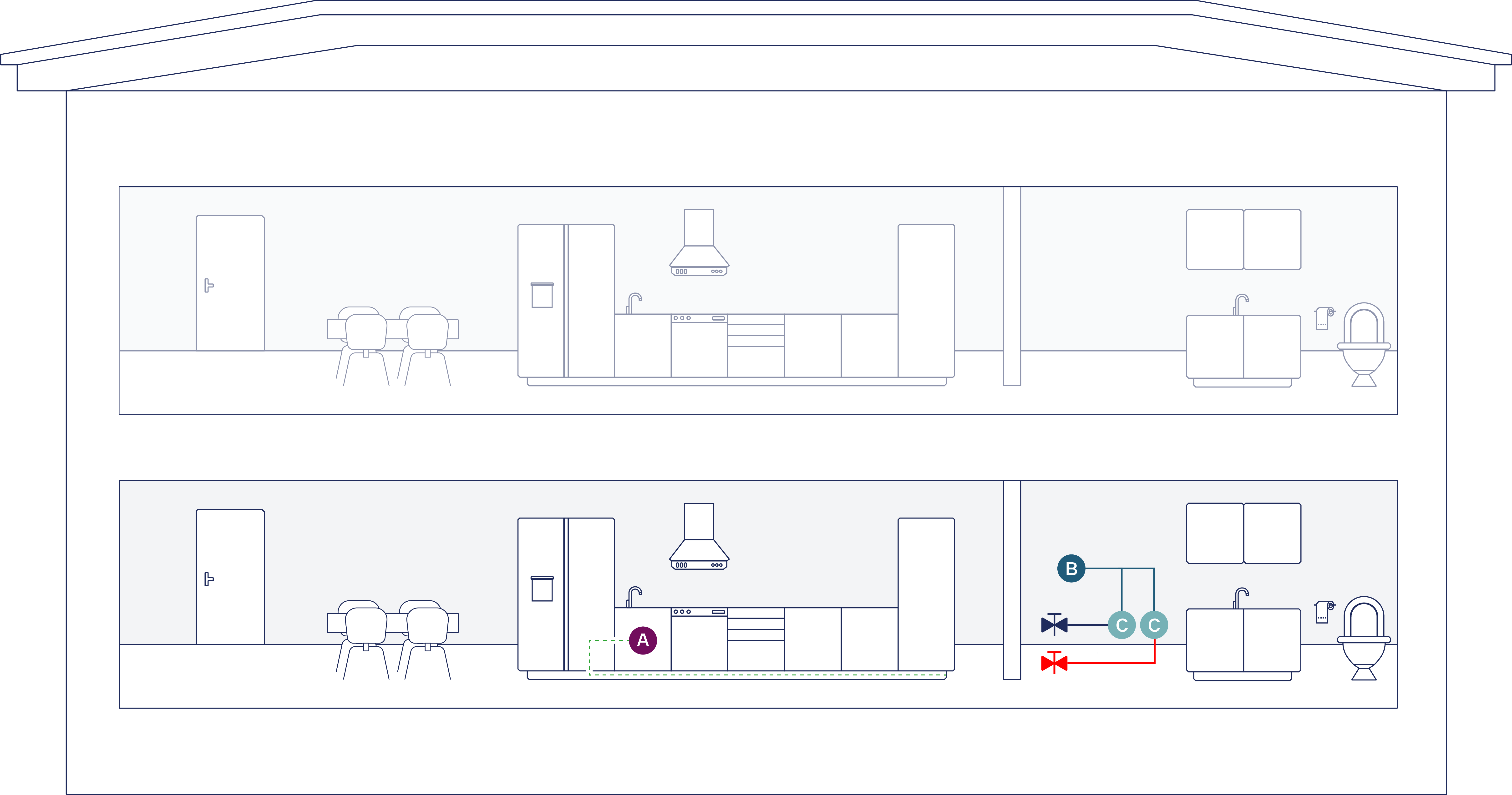

Skitse af princippet

PS. Skitsen ovenfor viser VVS- og WC-indløb i badeværelser. Hvis indløbet er i køkkenet, og lejligheden ikke har andre rum, der kræver overvågning, er det ikke nødvendigt med en trådløs sensor (A).

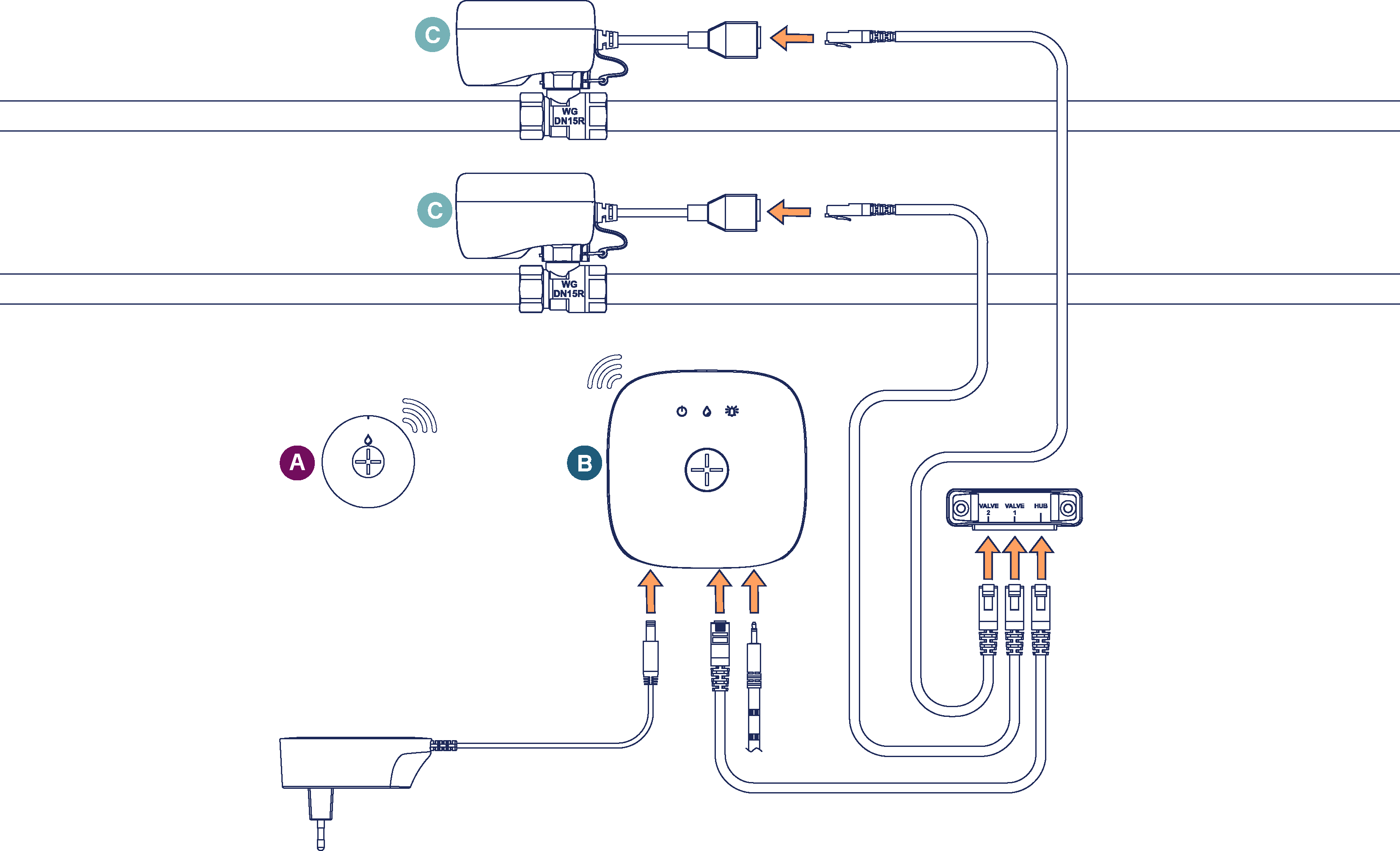

Ledningsdiagram

PS! Diagrammet ovenfor viser varmtvands- og toiletindtag i badeværelser. Hvis indløbet er i køkkenet, og lejligheden ikke har andre rum, der kræver overvågning, er der ikke brug for en trådløs sensor (A).

Beskrivelse af løsningen

Der installeres to ventiler (C) på koldt- og varmtvandsindtagene i lejligheden. Linkbox+ (B) installeres på et passende sted i nærheden af ventilerne. RJ45-kabelsplitteren skrues fast på væggen på et passende sted mellem ventilerne og Linkbox+. Tilslut derefter 3 stk. Cat6-kabler (1 mellem Linkbox+ og kabelfordeleren og 2 mellem kabelfordeleren og ventilerne). Sensorbeslaget skrues fast på væggen inde i køkkenskabet. Sensortape forbindes til beslaget og føres ind under køkkenskabet og opvaskemaskinen. Den trådløse sensor (A) er monteret i beslaget.

Vand registreres ved hjælp af sensortape, der er forbundet med centralenheden og/eller trådløse sensorer. Ventilerne lukker automatisk for vandtilførslen, når det signaleres, og systemet advarer straks husejeren med lyd, lys og push-meddelelser i Abralife-appen.

For detaljerede instruktioner om installation og brug, se vores komplette installations- og brugermanual.

Produktliste

Forslag 1:

Dette forslag er baseret på Linkbox+ WIFI og kræver derfor et tilgængeligt trådløst (WIFI) eller kablet (ethernet) netværk til brug med Abralife-appen.

Forslag 2:

Dette forslag er baseret på Linkbox+ 4G og anbefales i lejligheder uden trådløst/kablet netværk.

Optioner og alternativer

• Systemet kan udvides med op til 50 WaterSensor+. Sensorerne kan placeres strategisk på gulve, hylder eller vægge for at overvåge vandlækage, temperatur og luftfugtighed.

• Linkbox+ understøtter også tilslutning og styring af andre intelligente produkter og løsninger til hjemmet. For mere information, besøg www.abralife.no.
