Installation af trådløs vandsensor og sensortape til registrering af vandlækage

Waterguard+ er velegnet til at opdage vandlækager i både våde og tørre vådrum. Uden afløb og membran kan en lækage forårsage skader på gulve, vægge og inventar. Ved at placere sensorer på steder, hvor der typisk vil samle sig vand i tilfælde af en lækage, kan du effektivt reducere omfanget af en vandlækage.

Vand registreres ved hjælp af sensortape, der er direkte forbundet med Linkbox+ eller den trådløse vandsensor WaterSensor+. Se installationsløsninger for Waterguard+ for detaljerede beskrivelser af installation på forskellige steder, herunder installation af Linkbox+ og Waterguard+-ventiler til automatisk vandlukning.

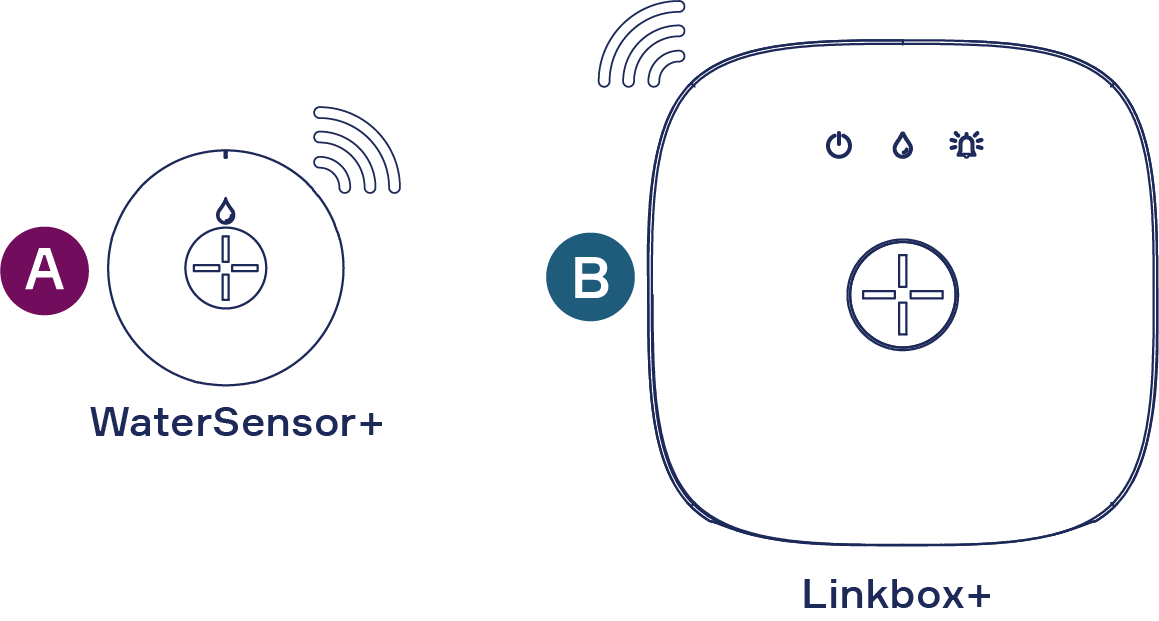

Principskitse

WaterSensor+(A) tilsluttet Linkbox+(B) og Sensor Tape (vist som stiplet linje).

BEMÆRK! Vandsensorer skal altid installeres på det laveste punkt eller i overgangen mellem vådrum og de omkringliggende rum.

Installationsprocedure

Ledningsdiagram - installation af trådløs vandsensor WaterSensor+

Vandsensor(er) skal installeres på følgende steder:

• Køkken - under vasken (under soklen) og i nærheden af opvaskemaskinen i køkkenet - Waterguard+ installeret ikøkkenet
• Toiletrum og badeværelser - ved afløb/overløb fra cisternekasser, bag vaskemaskinen og ved overgangen fra vådrum til omkringliggende rum - Waterguard+ installeret i badeværelser og toiletrum
• Kælder og teknikrum - på gulvet nær vandrør og pumper samt ved hovedindløbet i parcelhuse eller ved hovedindløbet i lejligheder med fælles faciliteter (VVS og varme).
• Vaskerum - ved vaskemaskinen og vandtilførslen (lignende beskrivelse for Waterguard+ installeret i badeværelser og toiletrum).
• Garage - på gulvet til generel detektering og ved alle vandhaner og rør.
• Loftet - på steder, hvor der kan forekomme taglækager, og under HVAC-systemer, der kan lække.

Ikon	Produkt	Antal	Kommentar	Beskrivelse af produktet
	Linkbox+ og medfølgende 24V strømadapter	1 stk.	Linkbox+ 4G eller en Linkbox+ WiFi	Centralenheden (B) monteres på et passende sted ved hjælp af det medfølgende vægbeslag og tilsluttes strøm via den medfølgende 24 V strømadapter.
	VandSensor+	Op til 50 enheder.	-	Den trådløse vandsensor, WaterSensor+(A), installeres på det laveste punkt i nærheden af produkter med vandforsyning, eller hvor der typisk samles vand (laveste punkt).

Produktliste - installation af trådløs vandsensor WaterSensor+

Vælg Linkbox+ 4G med 24/7-overvågning til fjernadgang og kontrol af lækagesystemet

Hvis du har brug for at fastgøre WaterSensor+, installere sensoren på en væg eller i et loft, se specifikke artikler under installationsløsninger til Waterguard+.

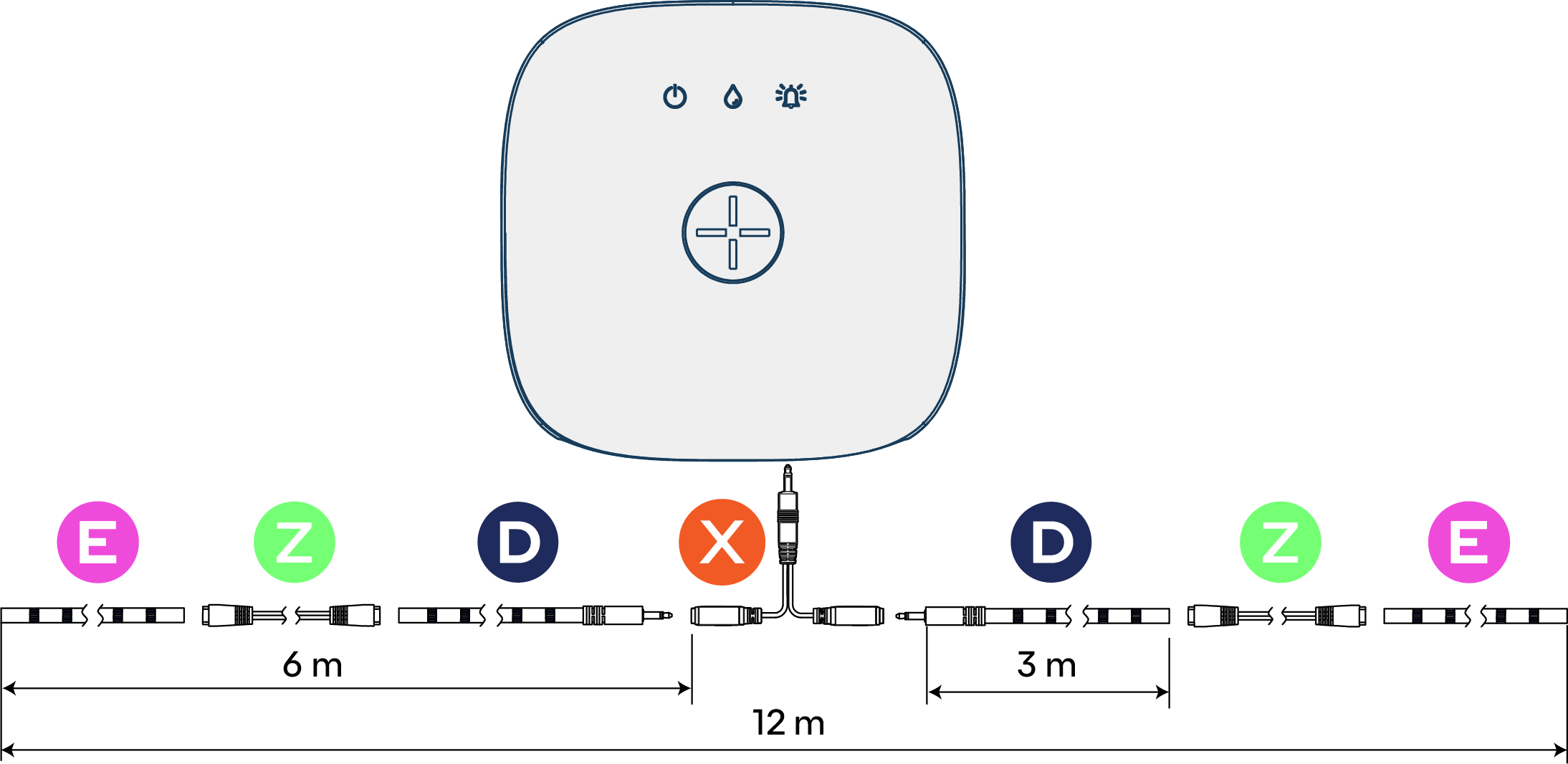

Ledningsdiagram - installation af sensortape

SensorTape installeres i forbindelse med Linkbox+. Et hjem har ofte kun én Linkbox+ og er normalt forbundet med ét (1) sensorbånd med jack, som er 3 meter langt. Hvis dette ikke er tilstrækkeligt til at dække det relevante detekteringsområde, kan det forlænges med et ekstra sensorbånd og deles i to (2) forskellige retninger. Den samlede længde af sensorbåndet er op til 12 meter, når man kombinerer sensorbånd med jack, sensorbånd, samling til sensorbånd og splitter til sensorbånd.

• Køkken - under vasken (under soklen) og i nærheden af opvaskemaskinen i køkkenet - Waterguard+ installeret i køkkenet
• Kælder og teknikrum - på gulvet i nærheden af vandrør og pumper samt ved hovedindløbet i parcelhuse eller hovedindløbet i lejligheder med fælles system (VVS+HV).

Ikon	Produktet	Antal af	Kommentar	Beskrivelse af produktet
	Linkbox+	1 stk.	Linkbox+ 4G eller Linkbox+ WiFi Linkbox+ WiFi	Centralenheden(B) monteres på et passende sted ved hjælp af det medfølgende vægbeslag og tilsluttes strøm via den medfølgende 24 V strømadapter.
	Sensortape med jackstik	Op til 2 stykker (hvis nødvendigt)	-	Sensortape installeres på det laveste punkt i nærheden af produkter med vandforsyning, eller hvor der typisk samles vand (laveste punkt).
	Sensortape (uden jackstik)	Op til 2 stykker (hvis nødvendigt)	-	Sensortape installeres på det laveste punkt i nærheden af produkter med vandforsyning, eller hvor der typisk samles vand (laveste punkt).
	Forbindelsesstykke til sensortape	1 stykke (hvis nødvendigt)		Splejsning bruges mellem 2 stykker sensortape eller mellem 1 stk. Sensortape med jack og 1 stk. Sensortape.
	Splitter til sensortape	1 stk (hvis nødvendigt)		Splitter bruges til at forbinde 2 stk. Sensor Tape med Jack.

Produktliste - installation af sensortape

Vælg Linkbox+ 4G med 24/7-overvågning til fjernadgang og kontrol af lækagesystemet

Muligheder og alternativer

• Linkbox+ understøtter også tilslutning og styring af andre intelligente produkter og løsninger til hjemmet. For mere information, besøg www.abralife.no
