Introduktion til Waterguard+
Waterguard+ kan forbindes til og styres direkte fra SD-systemer eller tredjeparts bygningsstyringssystemer (BMS) via BACnet IP.
Tilslutning via BACnet IP gør det muligt at se vandalarmer, funktionsfejl i ventilenheder, aflæse fugt- og temperaturmålinger fra WaterSensor+, batteristatus og åbne/lukke ventiler samt en række andre funktioner.
Waterguard+-systemer, som allerede er installeret, vil automatisk blive opdateret til den nyeste version af AbraOS, så de også understøtter forbindelse til SD-systemer via BACnet IP.
Hvis SD-anlægget ikke understøtter BACnet IP, eller det ikke er ønskeligt at bruge det, kan man alternativt bruge et smart IO-modul som forbindelse til anlægget. Se denne artikel for mere information.
NB! Bacnet IP-integration er kun tilgængelig med Linkbox+ 4G.
Principskitse

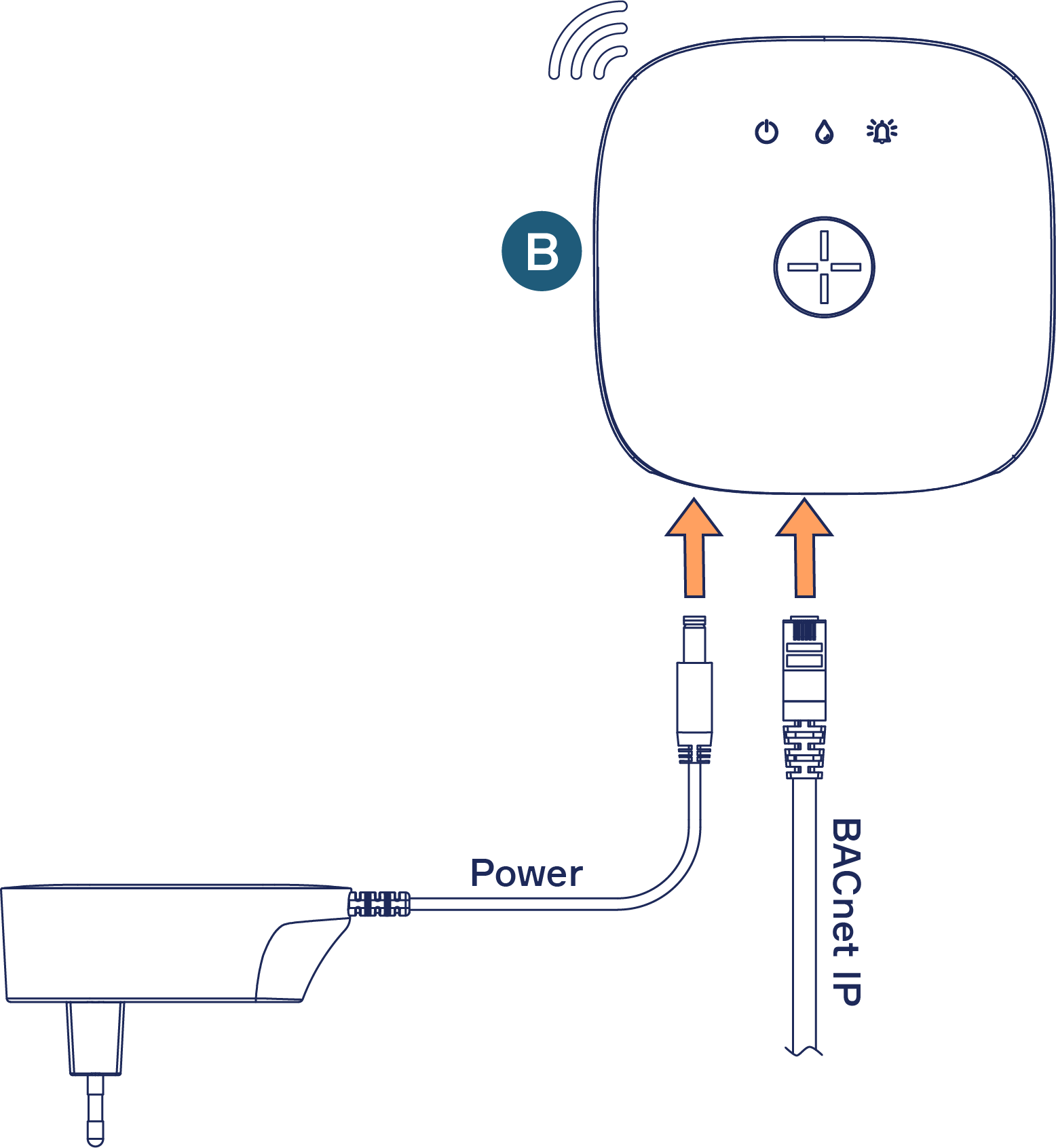

Ledningsdiagram
Beskrivelse af løsningen
En eller flere Linkbox+ 4G (B) er installeret og forbundet med ventiler til vandbeskyttelse i den pågældende bygning. Hver Linkbox+ er forbundet til SD-systemet (T) via et Cat-kabel (forbundet til Ethernet-porten på Linkbox+ 4G). De ønskede funktioner programmeres i SD-systemets interface.
Data, der kan overføres via BACnet IP-integration
- Alarm ved vanddetektering
- Alarm i tilfælde af ventilfejl
- Fugtigheds- og temperaturdata fra den trådløse vandsensor
- Batteristatus på den/de trådløse vandsensor(er)
- Spændingsindgang på Waterguard+ centralenhed (hub)
- Styresignal til vand ON/OFF
- IP-konfiguration på Waterguard+ Central Unit
Tekniske detaljer
Standardindstillinger
- IP-adresse dynamisk for tilslutning til netværk med DHCP-server og internetadgang via Ethernet
- Port: 47808
Indstillingsmuligheder
- Dynamisk IP-adresse for forbindelse til netværk med DHCP-server, men IKKE internetadgang via Ethernet
- Ved at indstille denne mulighed vil Linkbox+ oprette forbindelse til 4G og opretholde BACnet-forbindelse på lokale netværk via Ethernet.
- Statisk IP-adresse for forbindelse til netværk uden DHCP-server
- Samme valg, uanset om der er internet via Ethernet eller ej
Oversigt over BACnet-objekter
| # | Objektets navn | Objekttype | Enhedstype |
Beskrivelse af objektet |
|
| 1 | Abra Linkbox+ | Enhed | Linkbox+ (hub) |
Oplysninger om Linkbox+, f.eks. leverandør, beskrivelse, firmwareversion osv. Firmware revision: Version af BACnet-stakken. Version af applikationssoftware: Linkbox+ FW-version. |
|
| 2 | waterMonitor.X.alarm | Analog indgang | Linkbox+ (hub) |
Nuværende værdi 0,5 Ingen alarm |
Igangværende vandalarm |
| 3 | waterMonitor.X.alarm | Meddelelsesklasse | Linkbox+ (hub) | N/A | Notifikation for vandalarm |
| 4 | waterMonitor.X.resetLeak | Output med flere tilstande | Linkbox+ (hub) |
Nuværende værdi 2=reset |
Nulstil alarm |
| 5 | waterMonitor.X.leak1 | Analog indgang | Linkbox+ (hub) | Nuværende værdi 1 = Vand målt på sensortape |
Status for sensortape |
| 6 | valveMonitor.X.numValves | Input med flere tilstande | Linkbox+ (hub) |
Nuværende værdi 2=1 ventil tilsluttet 3=2 ventiler tilsluttet |
Antal tilsluttede ventiler |
| 7 | valveMonitor.X.valveStatus1 | Input med flere tilstande | Linkbox+ (hub) |
Nuværende værdi 2=lukket 3=åben |
Ventilstatus ventil 1 |
| 8 | valveMonitor.X.valveStatus2 | Input med flere tilstande | Linkbox+ (hub) |
Nuværende værdi 2=lukket 3=åben |
Ventilstatus ventil 2 |
| 9 | valveControl.X.openClose | Multi State-udgang | Linkbox+ (hub) |
Nuværende værdi 2=lukke 3=åben |
Ventilstyring |
| 10 | BACnet/IP Port | Netværksport | Linkbox+ (hub) |
Bacnet Ip Udp Port: <port> standard: 47808
Bdmb Broadcast Distribution Table: ip_address <IP> Port <PORT> |
Netværksinfo |
| 11 | ID.waterMonitor.X.leak1 | Analog indgang | Vandsensor+ (trådløs) | Nuværende værdi 1 = Vand målt ved sensorpunkt 1 |
Sensorstatus sensorpunkt 1 |
| 12 | ID.waterMonitor.X.leak2 | Analogt input | Vandsensor+ (trådløs) | Nuværende værdi 1 = Vand målt ved sensorpunkt 2 |
Sensorstatus sensorpunkt 2 |
| 13 | ID.waterMonitor.X.temperatur | Analogt input | Vandsensor+ (trådløs) |
Eksempel ved temperatur 25: Nuværende værdi: 25 |
Temperatursensor trådløs sensor |
| 14 | ID.waterMonitor.X.fugtighed | Analogt input | Vandsensor+ (trådløs) |
Eksempel ved luftfugtighed 57%: Nuværende værdi: 57 |
Fugtighedsværdi trådløs sensor |
| 15 | ID.waterMonitor.X.batteryVoltage | Analogt input | Vandsensor+ (trådløs) |
Eksempel ved batterispænding 3,2V: Nuværende værdi: 3.2 |
Batterispænding trådløs sensor 100%=3.3V 15%=2,2V (batteriet skal skiftes senest ved 15%) |
Yderligere information:
Du kan tilføje flere trådløse vandsensorer, og flere lignende objekter vil blive udfyldt, men med forskelligt ID foran.
Produktliste
For at forbinde en Waterguard+-installation til et SD-system skal du blot bruge et Cat6-kabel i den ønskede længde (ud over Linkbox+ 4G). Dette er et standard netværkskabel, som kan købes hos el-forhandlere osv.
Valgfrit ekstraudstyr: Abra Portal og fjernbetjening

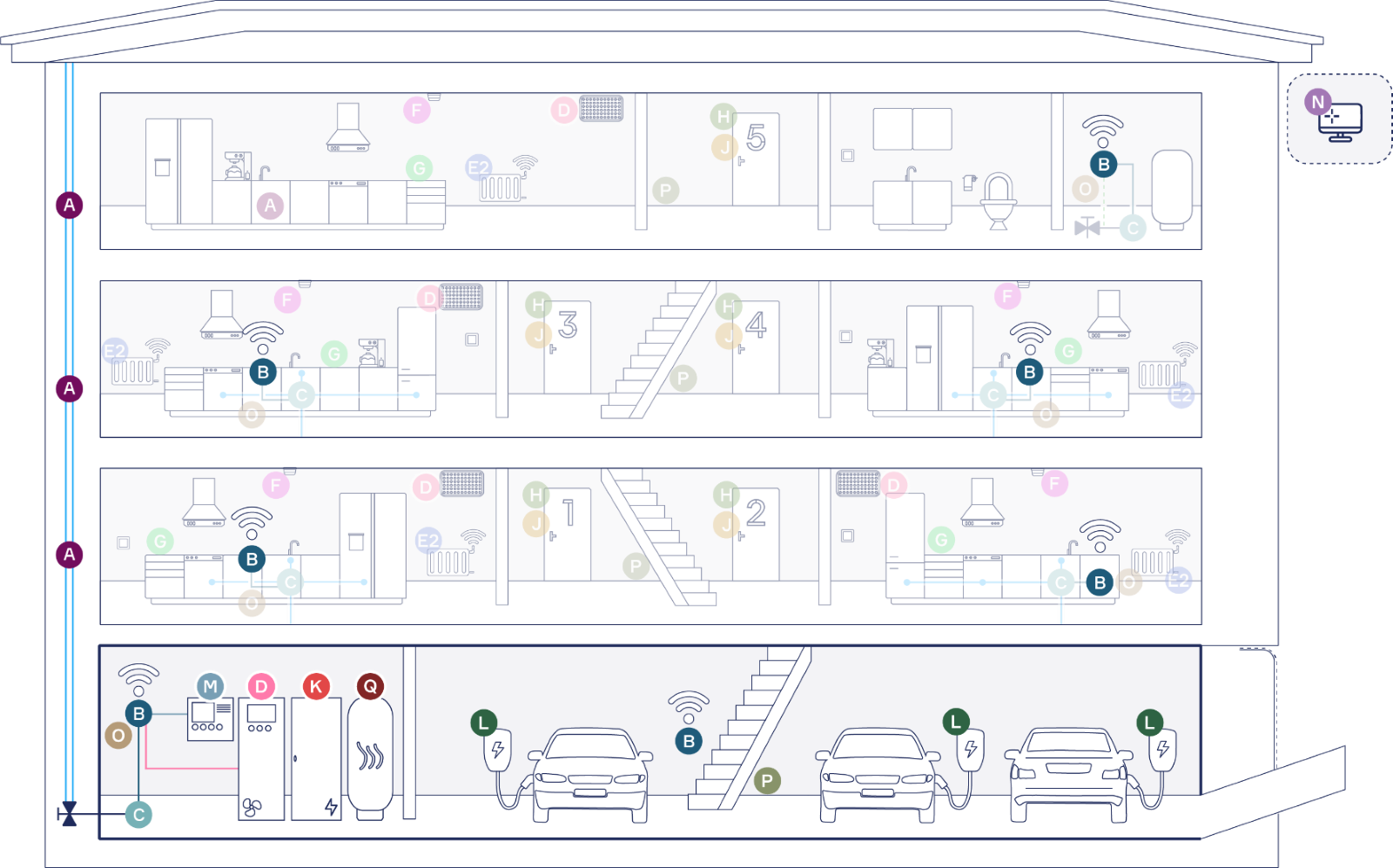

I flerfamiliehuse eller erhvervsbygninger kan der opnås betydelige fordele ved at bruge Abra som topsystem. Bygningsadministratoren får adgang til Abra Portal(N) til styring, hvilket gør det muligt at overvåge installationens status, opdage og forhindre uønskede situationer tidligt.
Meddelelser mellem enheder i tilfælde af brand øger f.eks. sikkerheden for beboerne uden at skulle forholde sig til forskellige apps og løsninger.
Abra-universet er i konstant udvikling, og flere og flere dele af den tekniske infrastruktur i bygninger vil være kompatible med Abra i fremtiden. Klik her for mere information.
