Waterguard+ forbundet til SD-system via IO-modul

Introduktion til Waterguard+

Waterguard+ kan tilsluttes og styres direkte fra SD-systemer eller tredjeparts bygningsstyringssystemer (BMS) ved hjælp af et IO-modul. Kun Linkbox+ 4G kan bruges til dette formål.

Når IO-modulet er tilsluttet, vil SD-systemet modtage lækagealarmer. Derudover vil det være muligt at åbne og lukke ventiler, indstille vandalarmer og se status for vandalarmer og ventilpositioner direkte fra SD-systemet. IO-modulet kommunikerer trådløst via Zigbee med Linkbox+.

PS. En alternativ metode til at oprette forbindelse til SD-systemet er via BACnet IP-protokollen. Denne forbindelsesmetode kræver ingen ekstra komponenter ud over et standard netværkskabel (Cat6) og er derfor vores anbefalede løsning, hvis SD-systemet understøtter dette.

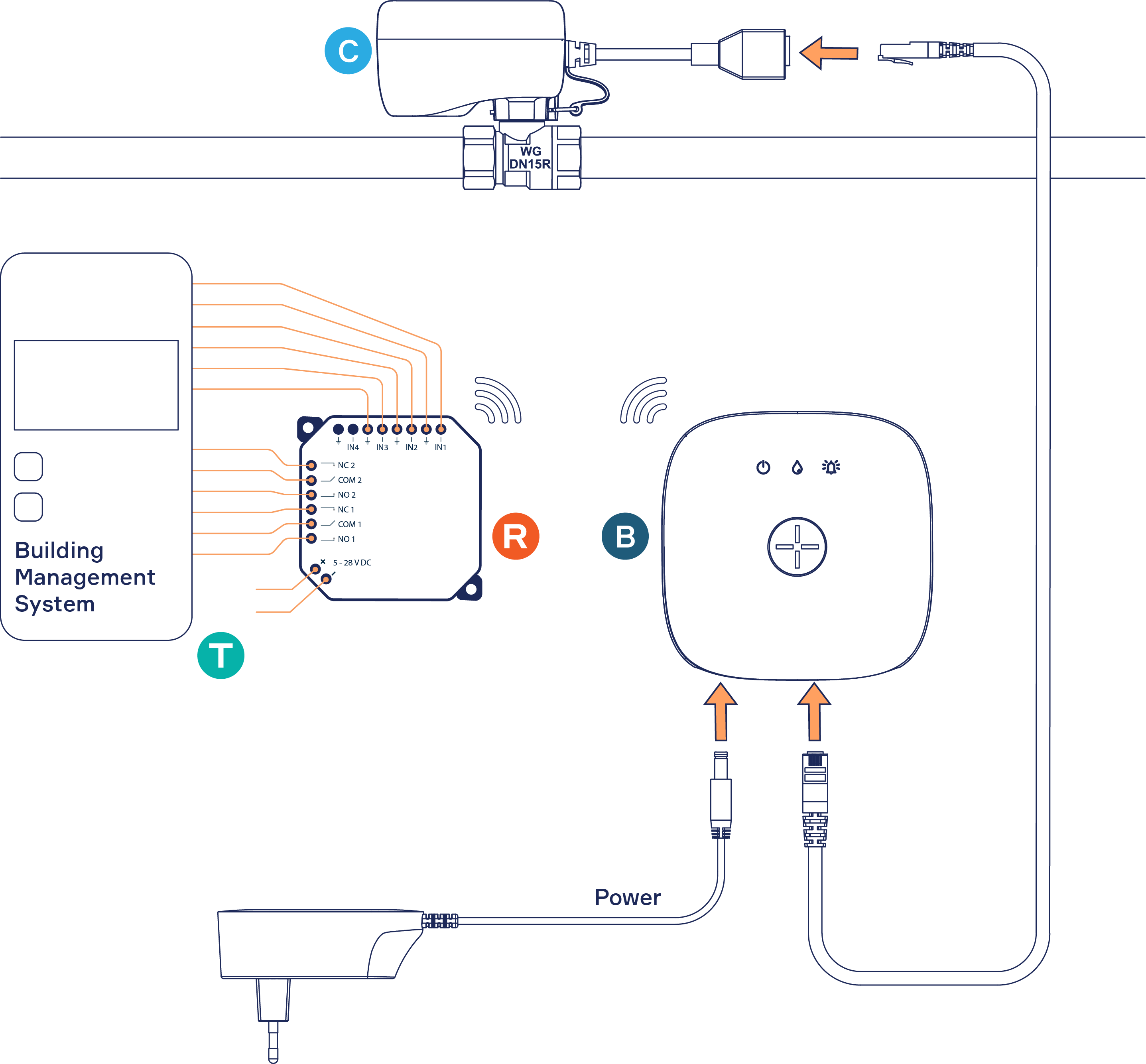

Principskitse

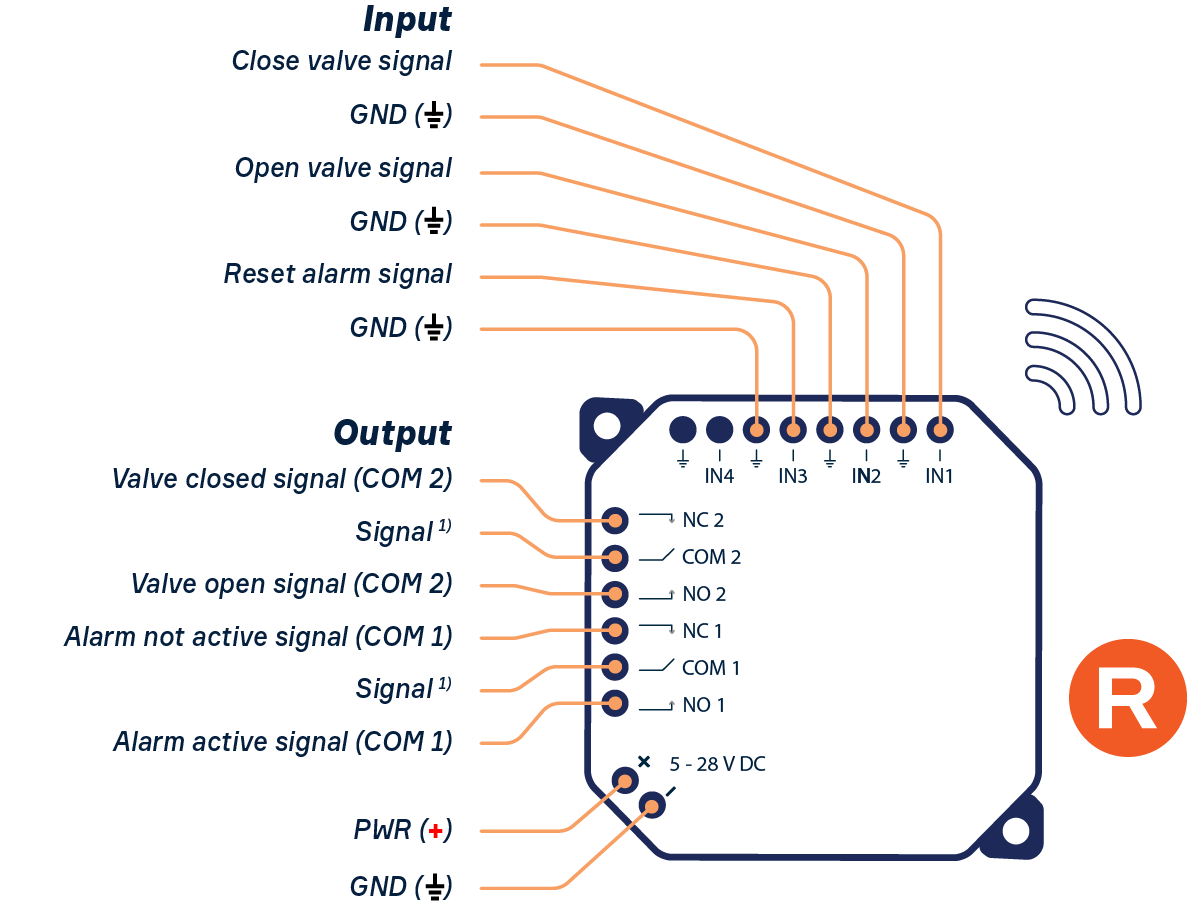

Ledningsdiagram

Beskrivelse af løsningen

Linkbox+ 4G (B) er installeret og forbundet med ventiler (C) til vandbeskyttelse i den pågældende bygning. Lækagesensorer og/eller sensortape installeres efter behov.

Installer I/O-modulet (R) tæt på Linkbox 4G (f.eks. i loftet), og tilslut det til 5-28V DC-strømforsyningen og SD-systemet (T) via INPUT- og OUTPUT-portene på I/O-modulet (brug passende porte på SD-systemet til at sende og modtage signaler fra I/O-modulet samt strømforsyningen til modulet. Se ledningsdiagrammet ovenfor).

Til sidst parres IO-modulet med Linkbox+ 4G ved hjælp af Abralife-appen.

For mere information om IO-modulet og dets installation, se denne artikel.

Data, der kan overføres via I/O-modulet

Indgange

• Signal til at lukke ventil
• Signal til at åbne ventilen
• Signal til annullering af alarm

Udgange

• Signal for vandalarm (aktiv alarm)
• Signal for vandalarm (alarm annulleret)
• Signal til bekræftelse af åben ventil
• Signal til bekræftelse af lukket ventil

Specifikationer for indgang
Kontaktindgang (potentialfri kontakt eller relæ)

Specifikationer for udgange
Maks. kontaktspænding: 30V
Maks. afbryderstrøm: 1A

Produktliste

For at forbinde et Waterguard+-system med et SD-system via et IO-modul skal du bruge Develco (Frient) Smart IO-modul (artikelnummer 94438/ EAN 5713594003986) samt en egnet leder til potentialfrie signaler (f.eks. BUS-kabel eller RK/PN 0,75).

Abra Portal og fjernbetjening

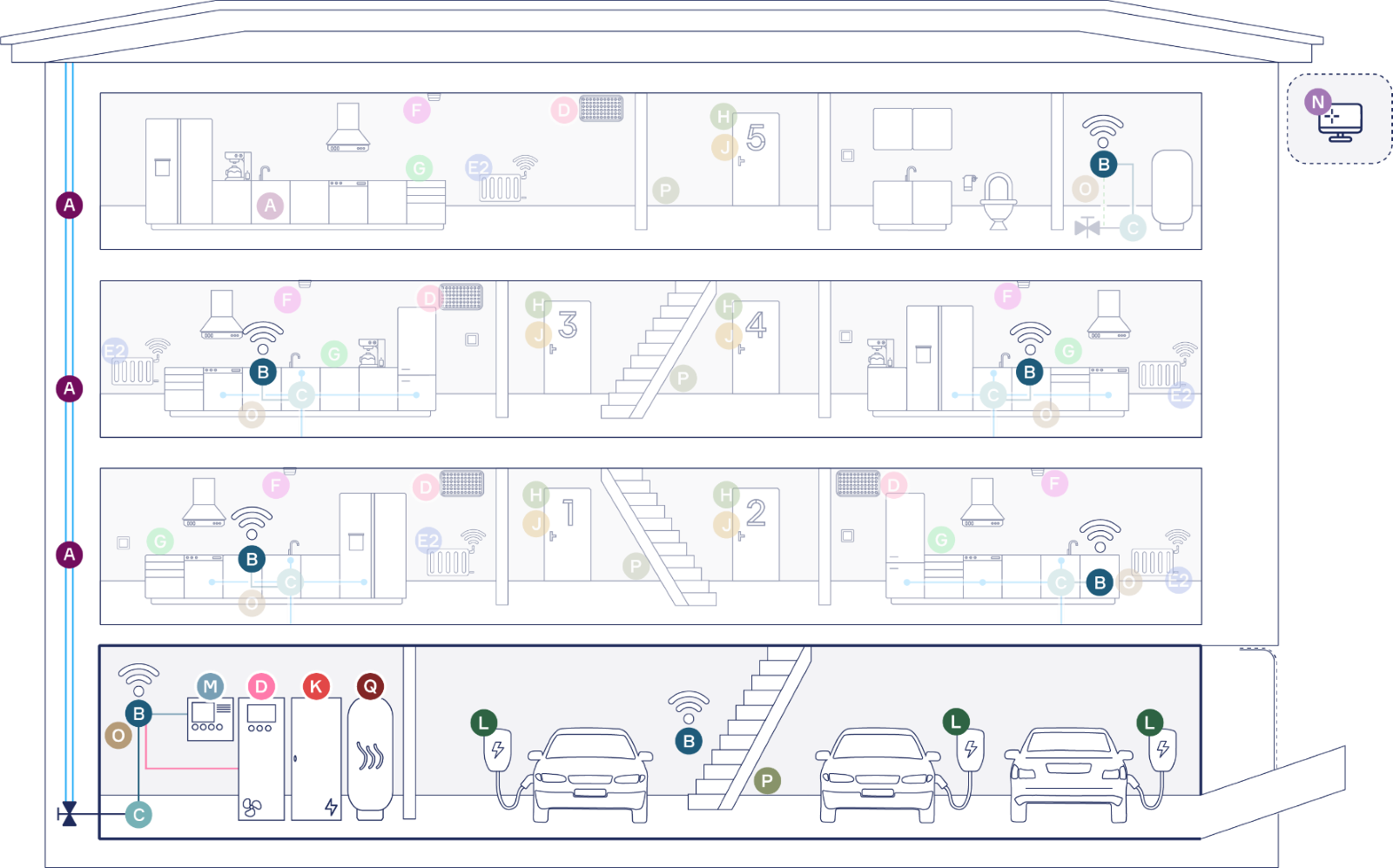

I bygninger med flere boliger eller erhvervsbygninger kan der opnås betydelige fordele ved at bruge Abra som det øverste system. Bygningsadministratoren har adgang til Abra Portal(N) til styring, hvilket gør det muligt at overvåge installationens status, opdage og forhindre uønskede situationer på et tidligt tidspunkt.

Notifikation mellem enheder i tilfælde af brand øger f.eks. sikkerheden for beboerne uden at skulle forholde sig til forskellige apps og løsninger.

Abra-universet er i konstant udvikling, og flere og flere dele af den tekniske infrastruktur i bygninger vil være kompatible med Abra i fremtiden. Klik her for mere information.
