Introduktion til Linkbox+
Denne artikel beskriver placeringen af Linkbox+ centralenheden, sensorbånd til detektering af vandlækage, ventiler til styring af varmt og koldt vand og et eksternt omskifterpanel til styring af vandforsyningen og annullering af vandalarmer.
Detaljerede oplysninger om installation af de enkelte produkter findes i installations- og brugervejledningen til Waterguard+.
Beskrivelse af løsningen
Linkbox+ installeres i fordelingsskabe i umiddelbar nærhed af ventiler. Sensortape tilsluttes Linkbox+ for at detektere vandlækager i bunden af fordelingsskabet.
Abra ModePanel+ placeres på et passende sted, typisk ved hoveddøren, for at aktivere hjemmetilstand, ude-tilstand eller for at slukke for vandalarmen.
Principskitse
Abra ModePanel+(5) har følgende knapper
- Hjem (åbner ventilen)
- Ude (lukker ventilen)
- Sluk for alarm
OBS! For at åbne ventiler skal du klikke på knappen på Linkbox+ og holde den nede i 3 sekunder, indtil du hører et "bip".
Installation

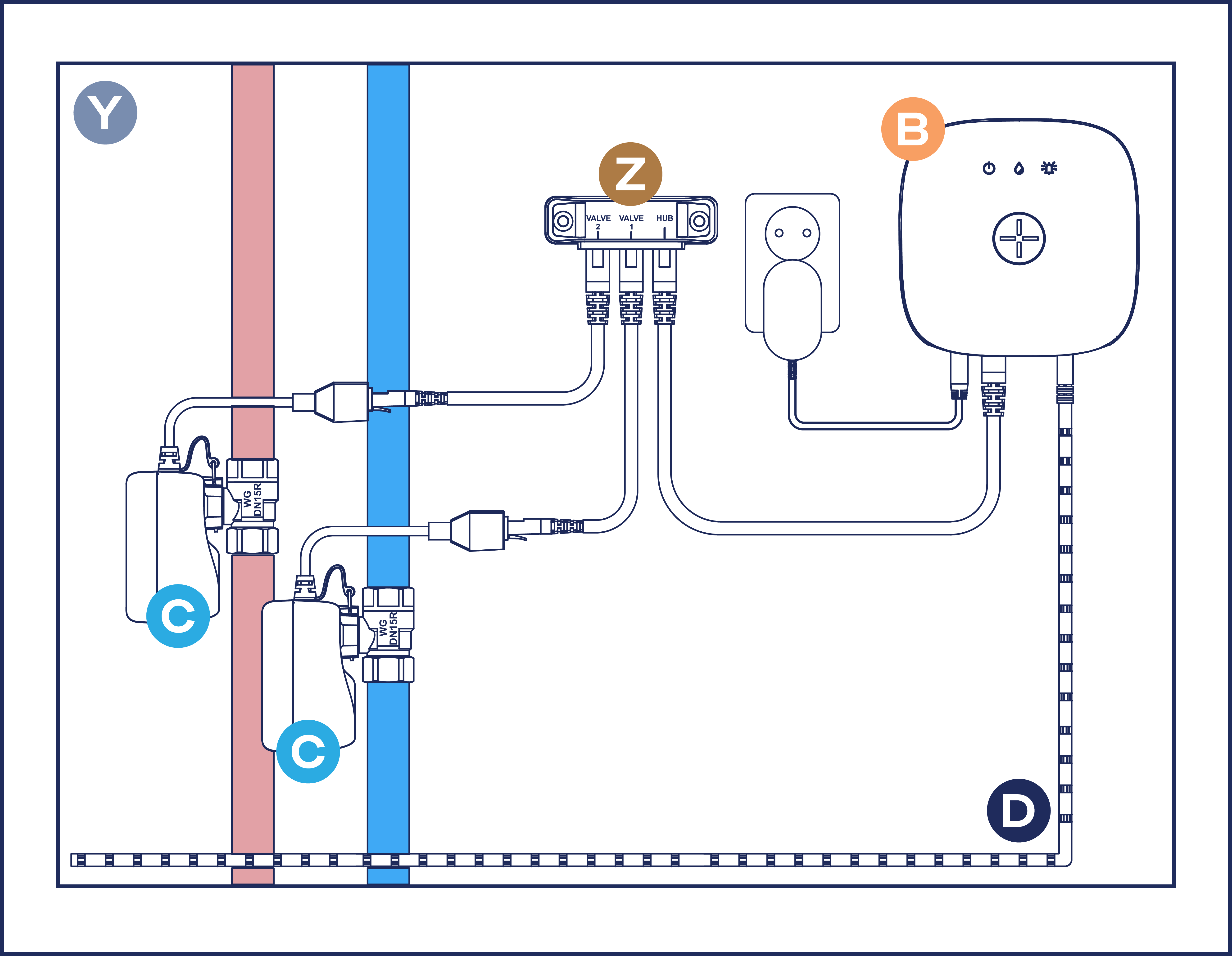

Linkbox+(B) monteres på det medfølgende beslag inde i fordelingsskabet og forbindes med 2 kugleventiler 1/2" (DN15) (eller 3/4" (DN20))(C), der er installeret på forsyningen af varmt og koldt vand. Vægstik med 230V AC er installeret inde i fordelingsskabet. Splitter til netværkskabel og i alt 3x netværkskabler bruges til installation af 2 ventiler. Sensortape(D) tilsluttes centralenheden, trækkes ned i bunden af fordelerskabet og fastgøres med dobbeltklæbende tape til detektering af vandlækage.
Om nødvendigt kan der installeres trådløse vandsensorer af typen Waterguard WaterSensor+ på steder, hvor der er risiko for lækage, eller hvor det er påkrævet i henhold til tekniske forskrifter.
Vær opmærksom! Fordelingsskabet bør have en plastdør eller et plastsegment for at minimere effekten på den trådløse rækkevidde mellem Linkbox+ og eventuelle Zigbee-baserede trådløse enheder, der er tilsluttet Linkbox+ (f.eks. intelligente dørlåse eller lignende).
| Ikon | Produktnummer | Antal af | Kommentar | Beskrivelse af produktet |
|
|
Linkbox+ (centralenhed) og medfølgende 24V strømadapter |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Centralenheden (B) monteres ved hjælp af det medfølgende vægbeslag i fordelingsboksen og tilsluttes strøm via den medfølgende 24 V strømadapter.
|
|
|
Waterguard-kuglehaner |
2 stk. |
1/2" (DN15) eller 3/4" (DN20) |
Kuglehaner monteret på tilførslen af varmt vand (HW) og koldt vand (CW). |
Z |
Dual Ball Valve Cable Kit - Splitter til netværkskabel - til installation af to (2) kugleventiler inklusive 3x Cat. 6 netværkskabler (0,6 m) |
1 stk. |
- |
1 netværkskabel på 0,6 m til tilslutning af én ventil er inkluderet i alle produktpakker. Produktpakke med splitter og 2x netværkskabler sælges som tilbehør til tilslutning af en ekstra ventil.
|
D |
Sensorbånd 3 m m/3,5 mm Jack | 1 stk. |
- |
Sensortape tilsluttes centralenheden, trækkes ned til bunden af fordelingsskabet og fastgøres med dobbeltklæbende tape til detektering af vandlækage. |
|
|
ModePanel+ |
1 stk. |
- |
Trådløst omskifterpanel til indstilling af hjemme- og udefunktioner og annullering af alarmer. Opsættes nemt i forhold til systemet med Abralife-appen i installatørflowet. |
Y |
Fordelerskab |
1 stk. |
- |
Fordelerskab med forsyning af varmt og koldt vand. |
Produktliste
| Type af produkt | Antal enheder | Produktbeskrivelse | Artikelnummer | EAN / GTIN | NRF |
|
Abra Linkbox+ 4G eller Abra Linkbox+ WiFi (B) |
1 stk. | Den centrale enhed, der håndterer signaler fra sensorer og styrer kugleventilerne. |
72.380.337113 eller 72.380.337112 |
eller 7072380371127 |
5648934 eller ring til 5648933 |
| 230V -> 24V 1,0A strømadapter (B) | 1 stk. |
24V DC strømadapter til Linkbox+ WiFi og Linkbox+ 4G. Strømadapteren følger med alle Linkbox+. |
72.380.337315 | 7072380373152 | 5648925 |
|
Waterguard+ Kugleventil DN15 1/2"(C) eller Waterguard+ kugleventil DN20 3/4" (C) |
2 stk. | Kugleventilen monteres på vandrøret for at styre vandgennemstrømningen. |
72.380.337303 eller 72.380.337304 |
7072380373039 eller 7072380373046 |
5648911 eller 5648912 |
| Waterguard+ 1/2" og 3/4" Aktuator til ventil(C) | 2 stk. | Aktuator til betjening af kugleventilen baseret på sensorfeedback. | 72.380.337305 | 7072380373053 | 5648876 |
| Waterguard+ sensortape m/3,5 mm stik(D) | 1 stk. | Kablet vandsensor, der registrerer tilstedeværelsen af vand. | 72.380.337307 | 7072380373077 | 5648877 |
| Cat.6-kabel - 2xRJ45 - 0,6 m(Z) |
1 stk. |
Netværkskabel til forbindelse mellem Linkbox+ og ventilaktuatoren.
|
72.380.337324 | 7072380373244 | 5648887 |
| Kabelsæt til dobbelt kugleventil(Z) |
1 stk. |
Produktpakke med 2x Cat. 6-kabler og 1x RJ45-kabelsplitter til installation af op til 2 ventiler. |
72.380.337322 | 7072389373220 | 5648893 |
| Abra ModePanel+ |
1 stk. |
Trådløst kontaktpanel fra Abra til styring af vandforsyning og alarmer. |
72.380.337346 | 7072380373466 | 5648914 |
Brug produktpakken Waterguard+ Wireless Double 1/2 - [Art. nr.: 72.380.337110 - NRF: 5648931 - NOBB: 60600424] til installationen i tillæg til Abra ModePanel+, der sælges separat.
For en komplet oversigt over produktpakker og produkter, der hører til Waterguard+, se artiklen Oversigt over Waterguard+ produktpakker og varenumre (https://support.waterguard.no/hc/articles/14813969010845).
Installationsvejledning
Detaljerede instruktioner om, hvordan du installerer produktet korrekt og sikkert, findes på Waterguard Support under afsnittet Installation and User Manual - Waterguard Support (https://support.waterguard.no/hc/categories/13644910475549).
