Waterguard+ skaktløsning (lejlighedskomplekser og større bygninger) – Waterguard Kundestøtte

Introduktion til Waterguard+

Waterguard+ er velegnet til detektering af vandlækager i skakter og lignende installationer med en sensor på hver etage og lukning af vandet fra et centralt punkt, hvor Linkbox+ (Gateway) også er installeret.

Til rørdimensioner fra 1" til 2" anvendes Danfoss magnetventiler og Waterguard+ strømadapter til magnetventiler.

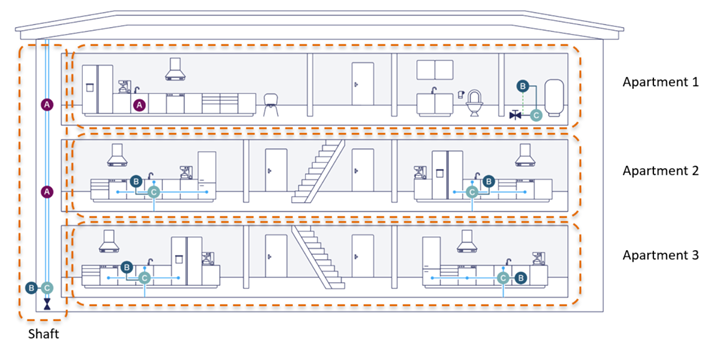

Principskitse

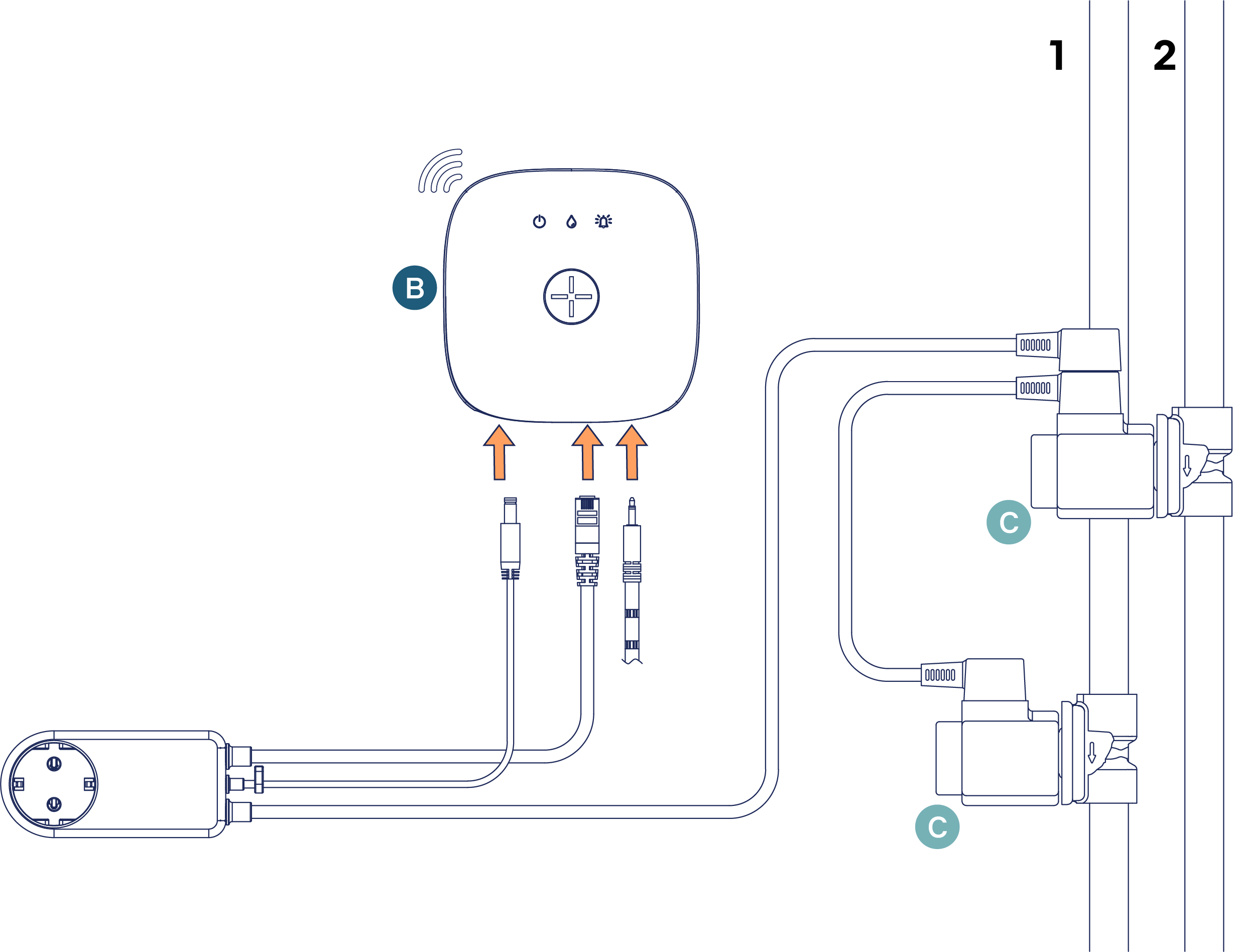

Ledningsdiagram

Linkbox+ understøtter tilslutning af op til 2 magnetventiler

Layout med 2 ventiler

Layout med 1 ventil

Trådløs sensor på hver etage (etageadskiller):

OBS! Det anbefales at installere en strømforsyning til WaterSensor+-beslaget på alle sensorer, så hver vandsensor fungerer som en signalforstærker.

Beskrivelse af produktet

Ikon	Produktnummer	Antal af	Kommentar	Produktbeskrivelse
	Linkbox+ 4G (centralenhed) og medfølgende 24V strømadapter	1 stk.	Linkbox+ 4G eller Linkbox+ WiFi	Centralenheden(B) monteres på et passende sted i køkkenet ved hjælp af det medfølgende vægbeslag og tilsluttes strøm via den medfølgende 24 V strømadapter.
	VandSensor+	1 enhed pr. etage	-	Den trådløse vandsensor, WaterSensor+ (A), installeres på hver etage til lækagesøgning. Tilsluttes lysnettet for at fungere som signalforstærker til WaterSensor+ på naboetager.
	Magnetventil (1/2" - 2")	2 stk (evt. 3 til cirkulationssløjfe)	Se produktlisten for en oversigt.	Ventiler(C) installeres i bunden af skakten til varmt/koldt + cirkulation.
	Waterguard+ magnetventil delt kabel 0,65 m eller Magnetventil split- og forlængerkabel - 3 m	1 stk. ekstra pr. ventil ud over 1 stk.	-	Kabel leveres til 1 ventil. Ved flere ventiler (op til 3) skal der bruges et kabel pr. ventil. 3 meter kabel til at forlænge afstanden mellem adapter og ventil (hvis afstanden mellem sokkel og ventil er mere end 2 meter) eller mellem ventiler.
	1 stk. Sensortape 3 m m/3,5 mm Jack	1 stk. pr. etage	-	Til Linkbox+ punktdetektering og til hver Water Sensor+. Sensortape tilsluttes centralenheden og/eller beslaget til Water Sensor+ og lægges langs gulvet/væggen, hvor det antages, at der vil samle sig vand i tilfælde af spild eller lækage. OBS! Det er vigtigt, at overfladen er ren, så sensortapen får god vedhæftning.
	Waterguard+ beslag til vandsensor	1 stk. pr. vandsensor+.	-	Beslag til jævnstrøm til skaktinstallation af Water Sensor+
	Strømadapter til WaterSensor+-beslag	1 stk. pr. vandsensor+.		Strømforsyning til beslag til WaterSensor+

Beskrivelse af løsningen

Linkbox+(B) installeres i bunden af skakten, hvor der skal lukkes for vandet i tilfælde af en lækage. Sensorspidsen tilsluttes direkte til Linkbox+, hvis man ønsker lækagesporing i bunden af skakten.

Magnetventiler i den ønskede dimension(C) monteres på vandrør og forbindes til Linkbox+ via Waterguard+ Power Adapter for Solenoid Valves. Hvis du har brug for flere ventiler, skal du bruge splitterkablet til ventiler (5648199). PS! Vi anbefaler, at der installeres ventiler på KV og VV. Kun en kontraventil anbefales til cirkulerende vand.

Sensorbeslagene er monteret i skakten pr. etage. For at sikre god rækkevidde (Meshing) skal beslagene tilsluttes jævnstrøm ved hjælp af en strømadapter til sensorbeslaget. Sensortape forbindes til sensorbeslaget efter behov og fastgøres i skakten på en passende måde. Til sidst parres de trådløse sensorer(A) med Linkbox+, og de placeres i sensorbeslagene.

For detaljerede instruktioner om installation og brug, se vores komplette installations- og brugermanual.

Produktliste (pr. skakt)

FDV-dokumentation for løsningen kan findes her.

NRF	NOBB	Mængde	Produktbeskrivelse
5648934	60600427	1 stk.	Linkbox+ 4G
5648888	60600395	1 stk.	Strømadapter til magnetventiler
5648877	60600397	x stk.	Sensortape med 3,5 mm jackstik. 1 sensortape pr. trådløs sensor. Derudover kan 1 sensortape tilsluttes direkte til Linkbox+ for at sikre bunden af skaftet.
5648922	60600416	x stk.	Sensorbeslag. Normalt 1 stk. pr. etage.
5648875	60600167	x stk.	Trådløs sensor. 1 stk. pr. sensorbeslag
5648923	60600417	x stk.	Strømforsyning til sensorbeslag
5515638 eller 5515639 eller 5516155 eller 5515788 eller 5515789 eller 5515791	60612910 eller besøg 60612911 eller besøg 60602664 eller 60610029 eller 60610030 eller 60610031	Antallet af ventiler pr. aksel afhænger af, om det kun er KV eller KV+VVV. Alternativt kan ventil nr. 3 på cirkulationsvand	Danfoss magnetventil 1/2" eller Danfoss magnetventil 3/4" eller Danfoss magnetventil 1" eller Danfoss magnetventil 1 1/4" eller Danfoss magnetventil 1 1/2" eller Danfoss magnetventil 2"
5648199	60438089	1 stk. pr. ekstra ventil	Splitkabel til magnetventil 0,5 m Hvis der er brug for et længere splitkabel, kan 5648246 bruges (3 meter).

Valgmuligheder og alternativer

Linkbox+ understøtter også tilslutning og styring af andre intelligente produkter og løsninger til hjemmet. For mere information, besøg www.abralife.no
