Installations- og brugervejledning Adapter 1 & 2 (WTG-36A)

KOMPONENTER I PAKKEN

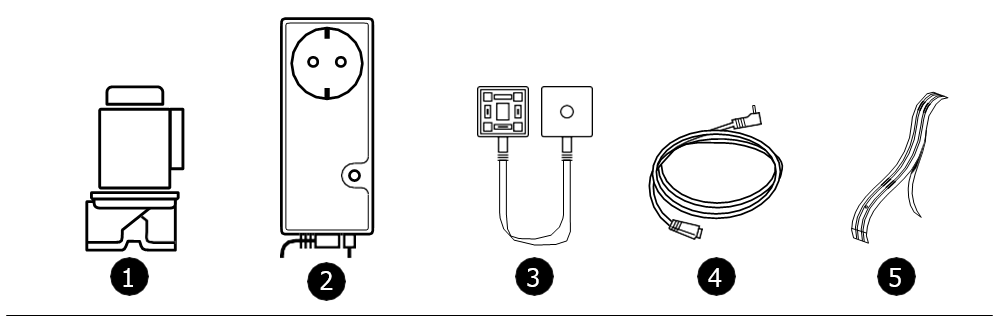

1	MAGNETVENTIL (1 ELLER 2 STK.)	Danfoss-magnetventil - fås i både 1/2"- og 3/4"-dimensioner.
2	VALVKONTROL	Overvåger lækager og aktiverer magnetventilen, når enhedens sensorkabel/bånd registrerer en lækage.
3	SPLITTERKABEL (NÅR PAKKEN INDEHOLDER TO VENTILER)	Kabel, der skaber en forgrening, så 2 ventiler kan styres samtidigt.
4	JACK-STIK	Bruges til at forbinde sensorbåndet med ventilstyringen.
5	SENSORBÅND	3 m sensortape med klæbemiddel, som limes fast til underlaget på steder, hvor vand fra lækager kan samle sig.

Om ventilstyring

Waterguard®-ventilstyringen er en kompakt løsning, hvor al den nødvendige elektronik er placeret i enheden, som skal placeres i en jordet stikkontakt.

Enheden har et udtag til 230V AC 10A til opvaskemaskine osv. I tilfælde af vandlækage vil ventilstyringen afbryde spændingen til dette udtag.

NB! DETTE UDTAG ER IKKE TIL TILSLUTNING AF VARMTVANDSOPVARMERE (jf. NEK 400 - Norsk Elektroteknisk Komité (NEK)).

Enheden har et 1,5 meter langt kabel med et 3-polet stik, som forbindes til magnetventilen. Hvis der er monteret to ventiler, bruges et splitkabel, og den oprindelige fastgørelsesskrue til magnetventilstikket på ventilstyringen skiftes ud med splitkabelstikket. Den medfølgende lange skrue bruges til at forbinde ventilstyringens stik med han-stikket på splitkablet.

NY FUNKTIONALITET I DENNE VERSION

Sammenlignet med den tidligere model (WTG-26A-B) er der nu to nye funktioner:

SIKKERHEDSFUNKTION.

Enheden har en indbygget sikkerhedsfunktion, som forhindrer, at sensorkablet trækkes ud af ventilstyringen ved en fejltagelse. Hvis det skulle ske, lyder der et gentaget bip i ca. 0,5 sekunder, LED-indikatoren i Reset-knappen blinker rødt og grønt, og magnetventilen lukker for vandet. Når stikket sættes i igen, vil ventilstyringens alarm blive nulstillet, og magnetventilen vil åbne igen.

NB! Det er kun selve stikket, der overvåges, hvis der er brud på sensorledningerne, vil det ikke blive signaleret af denne funktion!

SELVOSCILLERENDE VENTIL

Ventilstyringen er udstyret med en selvsvingende magnetventil. Det forhindrer, at pilotventilen i magnetventilen sætter sig fast som følge af f.eks. partikler i vandet.

Enheden leveres programmeret med én øvelse pr. 24 timer. Det er muligt at omprogrammere dette til følgende 3 funktioner:

1 gang pr. 24 timer - 1 gang pr. uge - ingen motionering af ventilen.

Træning kan omprogrammeres på følgende måde:

Før enheden tilsluttes en 230 V-stikdåse, skal stikket være tilsluttet ventilstyringen!

Tryk derefter på Reset-knappen, og hold den nede, før enheden sættes i stikkontakten, fortsæt med at holde knappen nede, og efter 20 sekunder høres et lydsignal. Dette lydsignal vil gå i loop i 3 forskellige trin, indtil Reset-knappen slippes efter den sekvens, du ønsker at vælge.

Hvis Reset-knappen slippes efter 1 bip, vil enheden motionere ventilen hver 24. time. Hvis Reset-knappen slippes efter 2 bip, vil enheden motionere ventilen hver 7. dag. Hvis Reset-knappen slippes efter 3 bip, vil enheden ikke motionere.

Gør følgende for at kontrollere motionsringens status:

Jackovergangen skal stadig være tilsluttet. Tag ventilstyringsenheden ud af stikkontakten, og vent i ca. 10 sekunder, og sæt den derefter i stikkontakten igen. Enheden udsender nu det antal bip, der svarer til den valgte træningsfrekvens.

Hvis du vil ændre træningsfrekvensen, skal du gentage proceduren beskrevet ovenfor, indtil du har valgt den ønskede status.

NB! Når du træner, vil der være en afbrydelse i spændingen på enhedens 230V-stik. Denne afbrydelse er på ca. 20 ms. I særlige tilfælde kan det medføre, at nogle enheder, der er tilsluttet stikkontakten, ændrer driftsstatus. Hvis dette sker, betragtes det ikke som en fejl i Waterguard-ventilstyringen.

INSTALLATIONSVEJLEDNING

SOLENOIDVENTIL

1. Magnetventilen monteres fortrinsvis på koldtvandsindløbet efter hovedafspærringshanen. Det er ønskeligt, at der monteres en si, da det vil give magnetventilen bedre driftsbetingelser.

2. Sørg for, at det anvendte tætningsmateriale ikke kommer ind i selve ventilen, når den samles.

3. Magnetventilen kan monteres vandret og lodret; når ventilen monteres vandret, må den elektriske spole aldrig vende nedad!

4. Magnetventilen skal installeres i den korrekte flowretning, se pilen på ventilhuset.

VENTILSTYRING OG SENSORBÅND

1. Ventilstyringen installeres i en 230V-jordet stikkontakt tæt på magnetventilen og det område, der skal overvåges for lækage.

2. Tilslut jackovergangen i ventilstyringen, og fastgør den med kabelbindere til basen.

3. Tilslut ventilstyringens magnetventilstik til ventilens elektriske tilslutning, og spænd skruen i midten, så stikhuset klemmes fast mod ventilens spole.

4. Sæt sensortapen ind i Jack-stikket med det blå plastikstykke i enden af sensortapen vendt væk fra metalkontakterne i stikket for enden af Jack-stikket.

5. Fjern dækpapiret på undersiden af sensortapen, og lim det fast på den overflade, hvor vandet fra en eventuel vandlækage vil samle sig.

OPSTART OG TEST

1. Sørg for, at der ikke høres nogen lydsignaler, og at LED-indikatoren i Reset-knappen lyser grønt.

2. Åbn en vandhane, så vandet Her skal du kontrollere, at ventilen virkelig lukker i de efterfølgende tests.

3. Test sensorstikkets sikkerhedsfunktion ved at trække det ud.

   • Der høres et hurtigt (ca. 0,5 sek.) gentaget lydsignal.

   • LED-indikatoren i Reset-knappen vil skifte mellem rød og grøn, og magnetventilen vil lukke. Sørg for, at dette stopper, når stikket sættes tilbage i stikkontakten.

4. Brug en våd klud til at fugte et af sensorpindens sensorpunkter.

5. Ventilstyringen bør nu indikere lækage med et gentaget lydsignal ca. hvert sekund. LED-indikatoren i Reset-knappen skal lyse rødt, og magnetventilen skal lukke for vandet.

6. Kontrollér, at vandet er holdt op med at løbe fra den hane, der blev åbnet.

7. Vent 1 minut, mens du tørrer det sensorpunkt, der blev fugtet, grundigt.

8. Sluk for alarmen ved at trykke på Reset-knappen. Lydsignalet bør nu stoppe, og LED-indikatoren i Reset-knappen vil lyse grønt. Ventilen bør åbne for vand igen.

9. Sørg for, at vandet begynder at strømme fra den stadig åbne hane.

10. Luk for vandhanen.

NB! Når systemet er blevet testet, skal husejeren/brugeren have en grundig oplæring i systemet.

PRINCIPKASSE

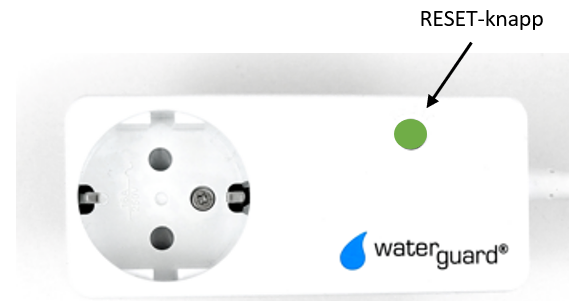

BRUGERVEJLEDNING

Lyset i Reset-knappen lyser grønt under normale driftsforhold. I tilfælde af en ALARM vil indikatoren lyse rødt og sammen med et akustisk signal indikere, at lækagesensoren er aktiveret.

PÅ ALARM

1. Hvis der er kommet vand ind i sensoren, udsender ventilstyringen gentagne lydsignaler i ca. 1 sekund, og Reset-knappen lyser rødt. Magnetventilen har nu lukket for vandtilførslen.

2. Dette skyldes enten en vandlækage eller andre forhold som vask osv.

3. Lokaliser vandlækagen/vandspildet, og tør op, hvis det er muligt.

4. Lydsignalet kan stoppes ved at trykke én gang på Reset-knappen. Den vil stadig lyse rødt, hvis sensoren stadig er våd.

5. Luk hovedhanen, og kontakt en blikkenslager, hvis der er tale om en reel vandlækage.

6. Når skaden eller vandspildet er udbedret, skal den våde del af sensoren tørres grundigt af med en tør klud.

7. Tryk på Reset-knappen, og lyset skifter fra rødt til grønt, og magnetventilen åbner.

TEST SYSTEMET (mindst to gange om året)

1. Åbn en vandhane, og lad vandet løbe

2. Brug en fugtig klud, og fugt sensorens punkt, så udløses alarmen, og vandet lukkes.

3. Sørg for, at vandet i den åbne hane holder op med at løbe.

4. Tør sensoren grundigt af med en tør klud, og tryk på Reset-knappen for at slå alarmen fra. Lydsignalet bør nu stoppe, og LED-indikatoren i Reset-knappen lyser grønt. Ventilen bør åbne for vand igen.

Installationsvejledningen kan downloades som et PDF-dokument på nedenstående link
