INSTALLATIONSVEJLEDNING
BRUGERVEJLEDNING
ADAPTER 1 & 2 (WTG-26A-B)
| 1 Ventil 1/2" | NRF 5648253 |
| 2 ventiler 1/2" | NRF 5648215 |
| 1 ventil 3/4" | NRF 5648254 |

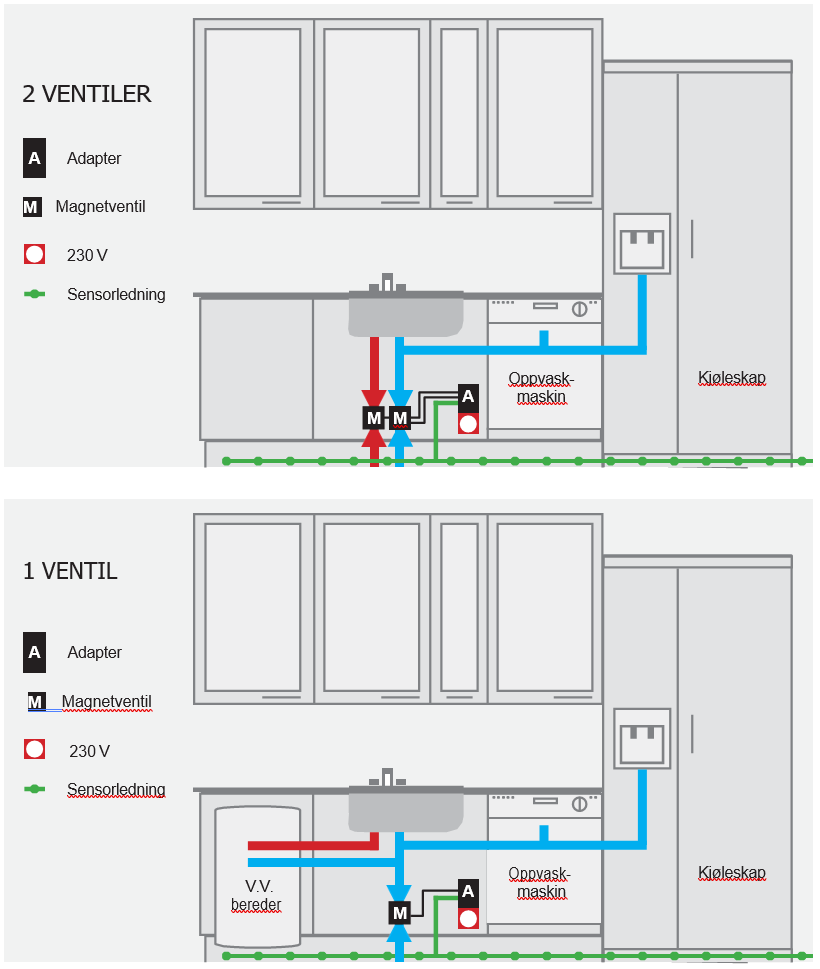

PRINCIPSKITSE AF WATERGUARD-ADAPTER

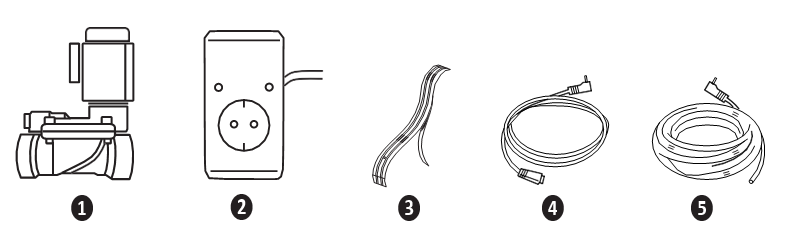

KOMPONENTER I PAKKEN
| 1 | MAGNETVENTIL (1 ELLER 2 STK.) | Danfoss-magnetventil - fås i både 1/2"- og 3/4"-dimensioner |
| 2 |
ADAPTER MED STRØMFORSYNING |
Forsyner magnetventilen(erne) med strøm og registrerer signalet fra sensorkablet. Har sit eget strømudtag til opvaskemaskiner osv., der automatisk afbryder strømmen i tilfælde af lækage. |
| 3 | SENSORBÅND |
3 meter sensortape, som kan bruges i stedet for sensorkablet. Sensortapen har klæbemiddel på bagsiden og er nemmere at lægge fra vægadapteren til de steder, der skal overvåges. Brug den medfølgende stikovergang. |
| 4 | JACK OVERGANG | Bruges til at forbinde sensortapen til adapteren |
| 5 | SENSORKABEL | 4 meter sensorkabel, der lægges fra adapteren til de steder, der skal overvåges. Dette er et alternativ til sensortape |
Om adaptermodellen
WaterGuard-adaptermodellen er en kompakt løsning, hvor al elektronik er placeret sammen i adapteren til direkte installation i en stikkontakt. Den afbryder også strømforsyningen til det tilsluttede elektriske apparat, når den aktiveres.
Adapteren har et fabriksmonteret kabel til 1 eller 2 magnetventiler (se skematisk diagram for de forskellige muligheder). Det medfølgende sensorkabel eller -bånd sættes blot i adapteren og lægges ud til de steder, der skal overvåges.
INSTALLATIONSVEJLEDNING
MAGNETISK VENTIL
-
Magnetventilen monteres på koldtvandsrøret efter hovedstophanen. Hvis der er monteret en brandslange, skal magnetventilen installeres efter udløbet til brandslangen.
-
Magnetventilen kan monteres vandret eller lodret. Når ventilen monteres vandret, må spolen aldrig hænge nedad.
-
Magnetventilen skal installeres i den korrekte flowretning, som er markeret med en pil på ventilen.
-
Sæt strømkablet i magnetventilen. Husk at indsætte den medfølgende gummipakning mellem stikket og ventilen. Derefter skrues stikket fast i ventilen med den medfølgende skrue.
NB! Der skal monteres filtre før magnetventilen, da der er risiko for, at snavs og større partikler i vandet sætter sig i ventilhuset.
VÆGADAPTER MED SENSORKABEL ELLER SENSORTAPE
-
Sensortape eller sensorkabel sættes i adapteren via en stikforbindelse og fastgøres til de steder, der skal overvåges: Under vandvarmeren, opvaskemaskinen, vaskemaskinen, det vandtilsluttede køleskab eller andre vandtilsluttede enheder.
-
Adapteren sættes i den stikkontakt, hvor man ønsker primær overvågning, typisk i køkkenskabe i forbindelse med opvaskemaskinen. Opvaskemaskinens strømkabel sættes i adapteren, så strømmen til den afbrydes i tilfælde af lækage.
NB! Test altid systemet efter installation ved at fugte sensortapen med en våd klud eller lignende og tjekke, at ventilen lukker for vandet. Tryk på RESET på vægadapteren for at åbne ventilen igen efter testen.
SYSTEMET BØR TESTES MINDST TO GANGE OM ÅRET AF BRUGEREN.

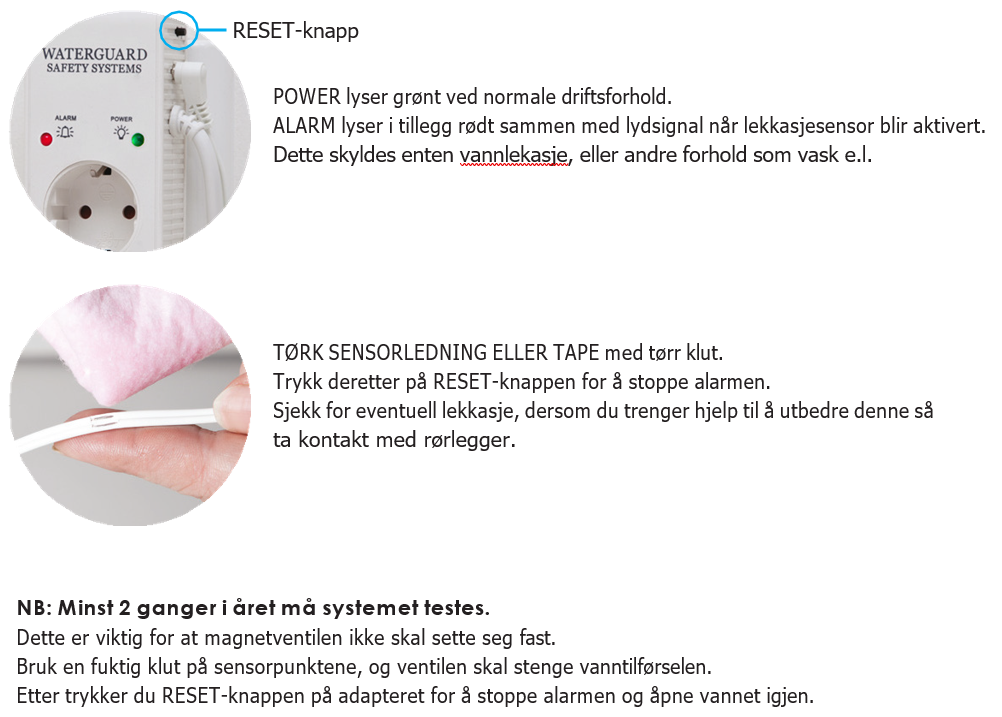

BRUGERVEJLEDNING
