Waterguard+ asennettu kylpyhuoneisiin ja wc-tiloihin

Johdanto vesiantureihin

Vesianturit ovat välttämättömiä WC- ja kylpyhuonetilojen mahdollisten vesivahinkojen havaitsemisessa ja estämisessä. Tässä artikkelissa luodaan yleiskatsaus vesiantureiden asentamiseen eri kokoonpanoissa, joiden avulla voit suojata pesuhuoneesi kalliilta vesivuodoilta ja -vahingoilta. Riippumatta siitä, onko sinulla sisäänrakennettu vesisäiliö, WC-tila, jossa ei ole viemäriä, tai muita erityistarpeita, tämä artikkeli opastaa sinua prosessissa, jolla voit suojata WC:si ja kylpyhuoneesi vesivahingoilta.

Yleistä tietoa ratkaisusta

Sekä lämpimän että kylmän veden syötön venttiilit asennetaan jakokaappiin(F) ja Linkbox+(B) asennetaan jakokaapin(F) ulkopuolelle metalliin. Linkbox+ liitetään langattomaan vesianturiin WaterSensor+(A), joka asennetaan lisävarusteilla sen mukaan, käytetäänkö anturia kuivassa märkätilassa vai märkätilassa, jossa on viemäröinti viemäriin.

Yksityiskohtainen ratkaisukuvaus, jossa esitetään eri tapoja asentaa Linkbox+(B), on artikkelissa Linkbox+:n asennus jakokaappien yhteydessä ja kattoon.

Tässä artikkelissa kuvatut ratkaisut täyttävät rakennustekniset määräykset TEK17 § 15-5 (4) ja siihen liittyvät ohjeet; "Sisäänrakennettujen säiliöiden tai vastaavien vuotojen on oltava näkyvissä. Muissa tiloissa kuin märkätiloissa vuodon on johdettava veden automaattiseen sulkemiseen".

Vaihtoehto 1 - Asennus kuivaan märkätilaan, jossa on vesitiivis säiliökotelo.

Lue lisää vesitiiviiden säiliölaatikoiden käytöstä kuivissa märkätiloissa ja valmiiksi hyväksytyistä asennuksista tästä Sintefin artikkelista.

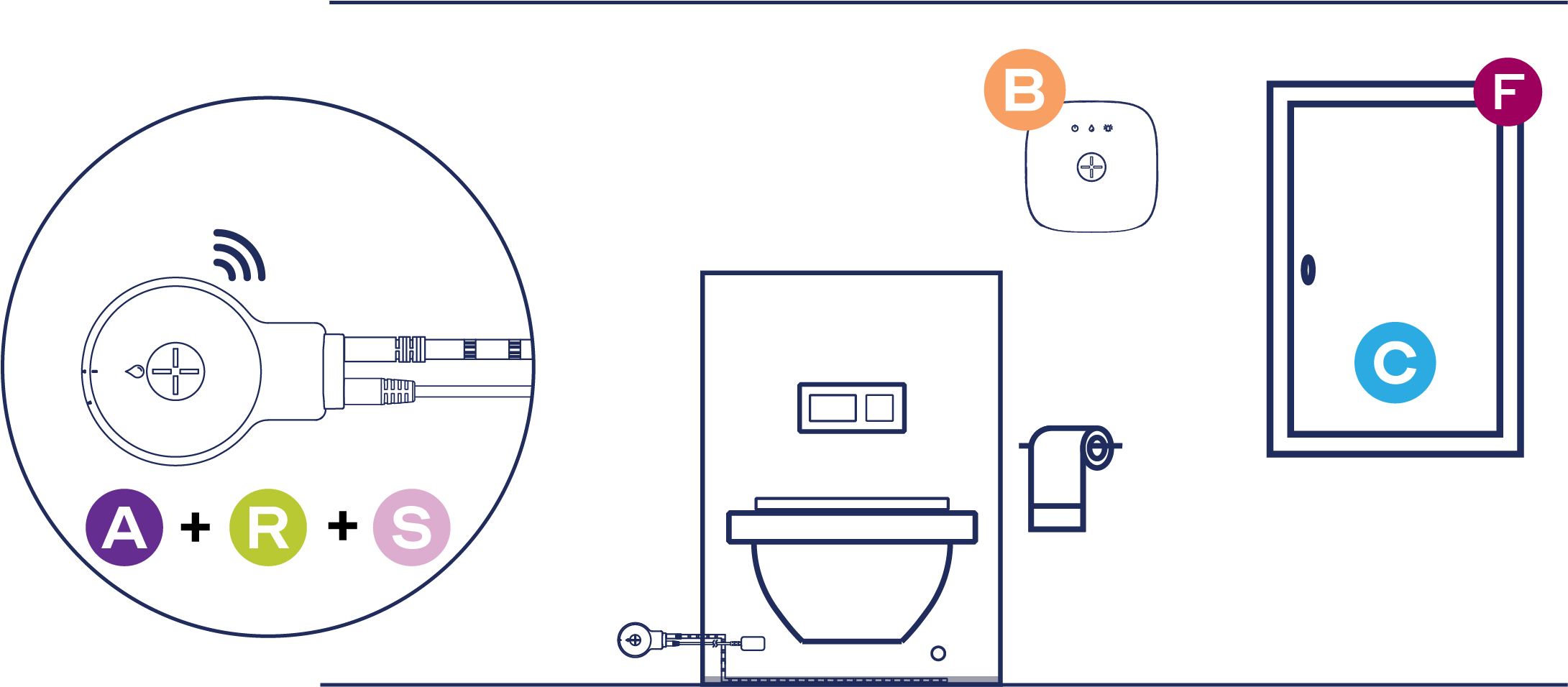

Periaatepiirros

Asennuksen kuvaus

Anturikiinnike(R) kiinnitetään seinään ruuveilla tai mukana toimitetulla kaksipuolisella teipillä. Anturinauha kytketään kannattimeen minijakkipistokkeella ja työnnetään ja kiinnitetään vedenpitävään lietekoteloon ylivuotokohdan kautta (tai pinta-asennetun lietekotelon takareunaan), leikataan oikean pituiseksi ja kiinnitetään lietekotelon pohjaan. 5 V:n virtalähde(S) liitetään anturin kiinnikkeeseen ja kytketään vapaaseen pistorasiaan (valinnainen). WaterSensor+(A) asennetaan anturin kiinnikkeeseen(R).

Venttiilit(C) asennetaan jakokaappiin(F) kuuman ja kylmän veden tuloaukkoihin. Linkbox+(B) asennetaan sopivaan paikkaan jakokaapin ulkopuolelle. Vaihtoehto: Anturi Teip voidaan liittää Linkbox+:aan ja kiinnittää jakokaappiin (jakokaapin vuotojen valvontaan).

HUOM! Kuiviin märkätiloihin asennettaessa on asennettava säiliölaatikko, jonka pohjassa on kaukalo, johon mahtuu säiliön sisältämää vuotovettä vastaava määrä. On myös tarpeen luoda ylivuoto kaukalon etuosan yläosaan (mutta wc-altaan alle), jotta kaikki vuotovesi, jota kaukalo ei kerää, näkyy huoneeseen.

SensorTapen asennuksen ja huollon helpottamiseksi suosittelemme irrotettavan etulevyn asentamista vesitiiviin kaukalon eteen vesisäiliön laatikkoon.

Asennus edellyttää samoja tuotteita riippumatta siitä, onko vesisäiliön laatikko pinta-asennettu vai seinään asennettu, kuten alla olevassa kuvassa on esitetty.

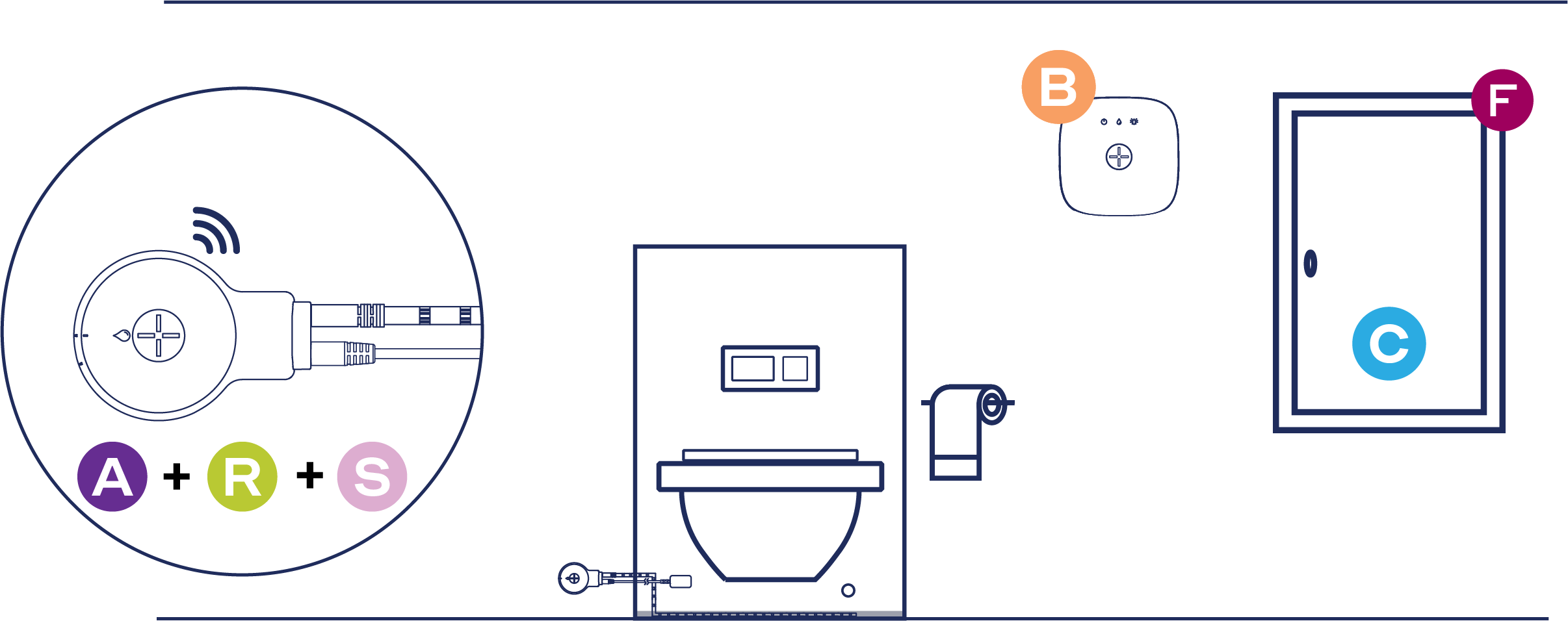

Pinta-asennettava vesisäiliölaatikko

Anturinauha(S) voidaan asettaa säiliölaatikkoon joko säiliölaatikon etu- tai takapuolella olevan viemäriaukon kautta seinää kohti.

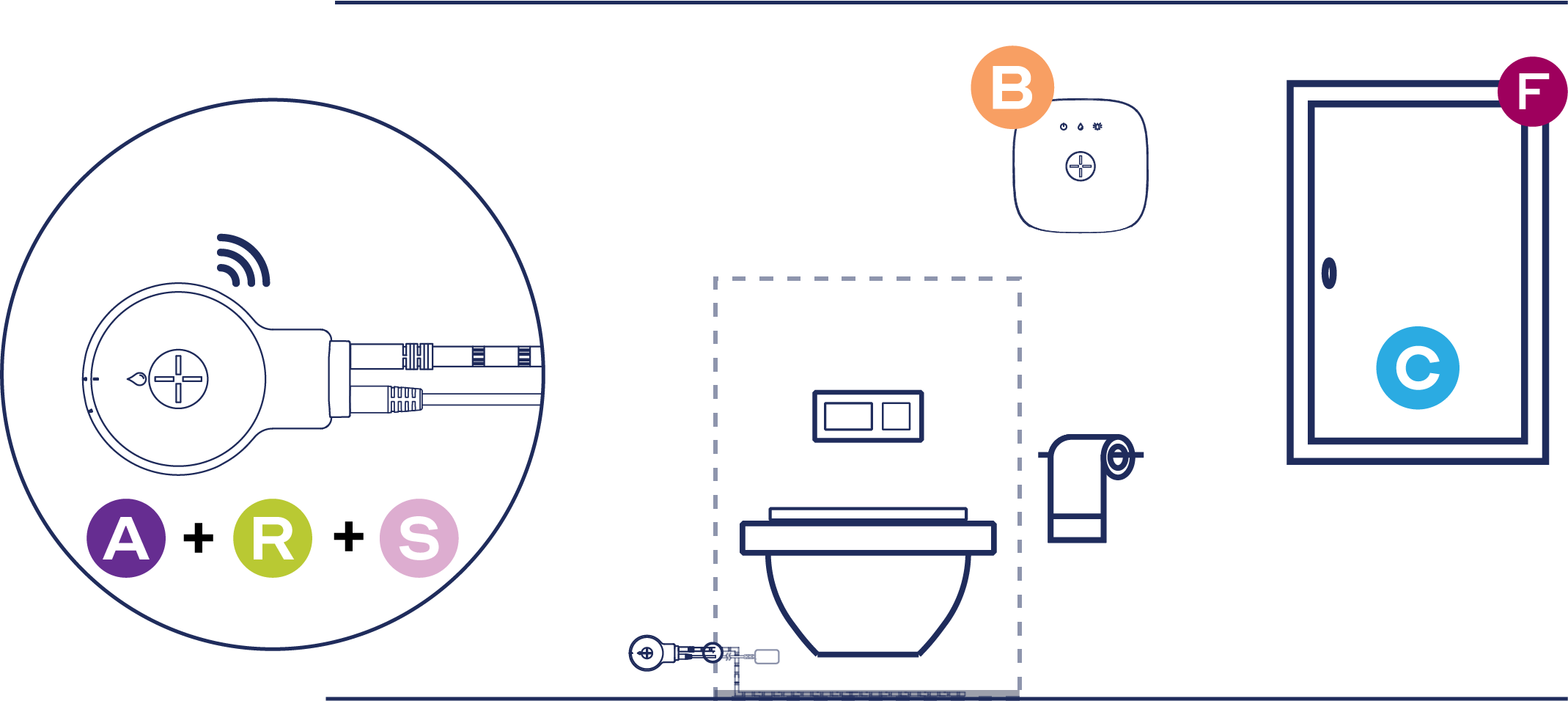

Sisäänrakennettu vesisäiliön laatikko

Anturinauha(S) voidaan asettaa vesisäiliön laatikkoon tyhjennysaukon kautta.

Tuoteluettelo (FDV-asiakirjat löytyvät klikkaamalla NOBB-numeroa).

Ehdotus 1:

PS. Tämä tuoteluettelo sisältää Linkbox+ Wifi:n, joten se edellyttää käytettävissä olevaa 2,4 GHz:n WIFI-verkkoa tai langallista Ethernet-yhteyttä pilviyhteyttä ja Abralife-sovelluksen käyttöä varten.

Ehdotus 2:

PS! Tämä vaihtoehto sisältää Linkbox+ 4G:n, jossa on sisäänrakennettu SIM-kortti pilviyhteyttä varten ilman WIFI-yhteyttä. Katso tästä artikkelista Linkbox+ WIFI:n ja Linkbox+ 4G:n ero.

Vaihtoehto 2 - Asennus märkätilaan, jossa viemäröinti viemäriin

Tämä asennus on tyypillinen märkätiloissa, joissa vuotovesi on johdettava viemäriin. Huolimatta siitä, että märkätilassa on kalvo, suosittelemme vuodonvalvontaa, jotta vesivuodot voidaan havaita nopeasti ja sulkea vesi.

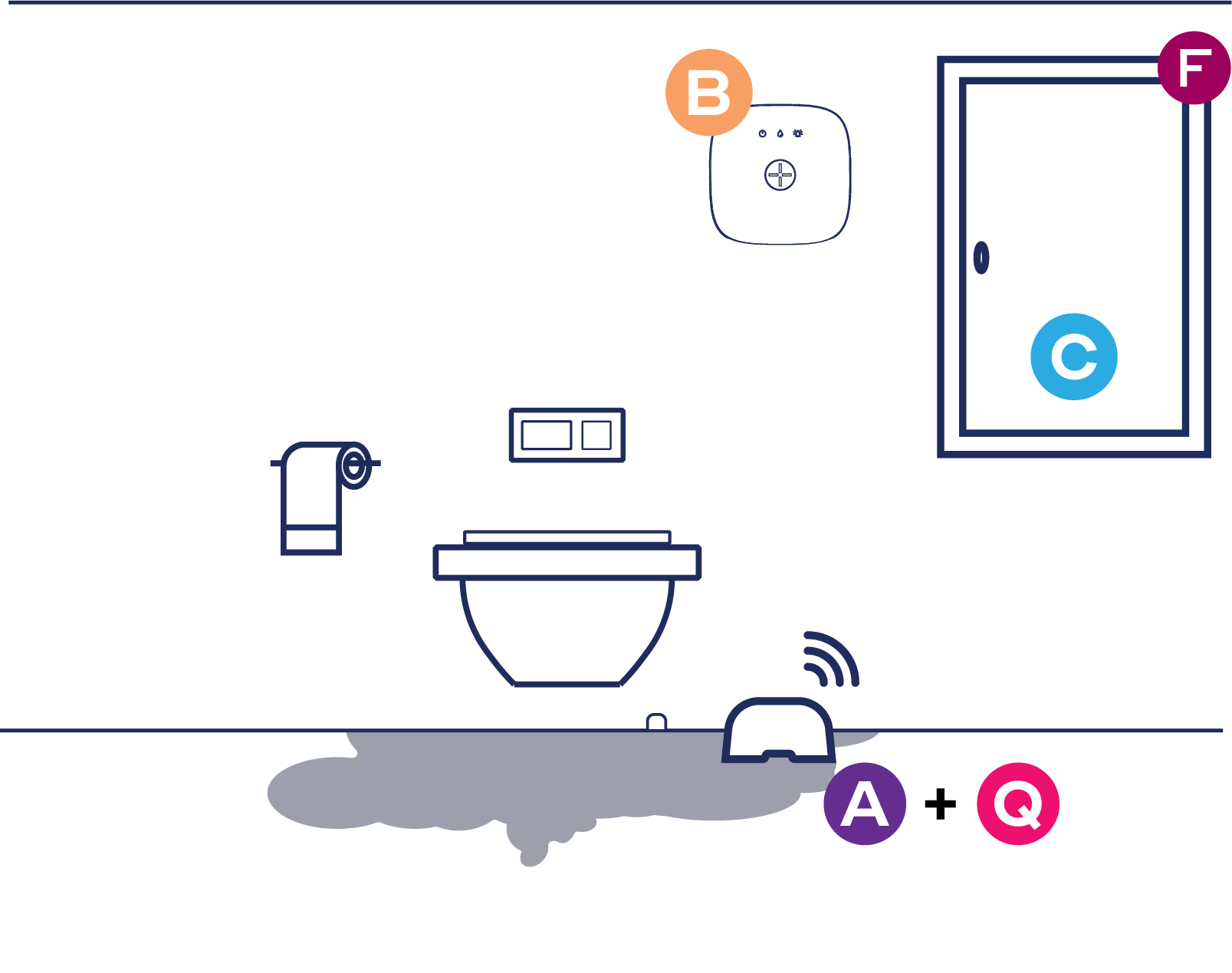

Periaatepiirros

Asennuksen kuvaus

Linkbox+(B) asennetaan sopivaan paikkaan metallisen jakokaapin ulkopuolelle ja liitetään jakokaappiin(F) asennettuihin venttiileihin(C). Langaton vesianturi WaterSensor+(A) kytketään Linkbox+:aan(B) ja asennetaan yhdessä WaterSensor+-kannen(Q) kanssa lattialle, kun tyhjennys tapahtuu märkätilojen sisäänrakennetusta vesisäiliölaatikosta.

Tuoteluettelo (FDV-asiakirjat löytyvät klikkaamalla NOBB-numeroa).

Ehdotus 1:

PS! Tämä tuoteluettelo sisältää Linkbox+ Wifi:n, joten se edellyttää käytettävissä olevaa 2,4 GHz:n WIFI-verkkoa tai langallista Ethernet-yhteyttä pilviyhteyttä ja Abralife-sovelluksen käyttöä varten.

Ehdotus 2:

PS! Tämä vaihtoehto sisältää Linkbox+ 4G:n, jossa on sisäänrakennettu SIM-kortti pilviyhteyttä varten ilman WIFI-yhteyttä. Katso tästä artikkelista Linkbox+ WIFI:n ja Linkbox+ 4G:n ero.

Vaihtoehdot ja vaihtoehdot

• Linkbox+ tukee myös muiden kodin älykkäiden tuotteiden ja ratkaisujen liittämistä ja ohjausta. Lisätietoja on osoitteessa www.abralife.no.
