Waterguard+ päävirtausaukkoihin huoneistoissa, joissa on yhteinen lämminvesijärjestelmä.

Johdanto järjestelmään

Suosittelemamme järjestelmä vesivuodon havaitsemiseen ja automaattiseen vedensyötön katkaisuun huoneistoissa, joissa on yhteinen lämminvesijärjestelmä.

Rakennustekniikka-asetuksen TEK17 15-5 §:ssä edellytetään vuotojen havaitsemista ja veden automaattista sulkemista huoneissa, joissa on vesilaitteisto, jossa ei ole viemäröintiä.

Suosittelemamme ratkaisu asuntojen ja asuinhuoneistojen, joissa on yhteinen lämminvesijärjestelmä, vuotojen suojaamiseen on Waterguard+ -järjestelmän asentaminen asunnon kylmän ja lämpimän käyttöveden pääsulakkeisiin. Tämä tarjoaa edullisen ja tehokkaan kokonaissuojauksen kotiin ja lisätoiminnon lämpötilan ja kosteuden seurantaan langattomilla antureilla. Ratkaisu oikeuttaa myös alennettuun kotivakuutukseen vakuutusyhtiössäsi. Useimmissa heinäkuun 2018 jälkeen rakennetuissa taloissa on vuotosuojaus kodin vedenottoaukoissa.

Järjestelmä mahdollistaa myös venttiilin manuaalisen ohjauksen (fyysisesti tai sovelluksen kautta), jotta vesi voidaan sulkea helposti esimerkiksi pidempiaikaisen poissaolon aikana kotoa.

Waterguard-venttiilit ovat itseohjautuvia. Tämä harjoitus varmistaa, ettei venttiili jumiudu ajan myötä.

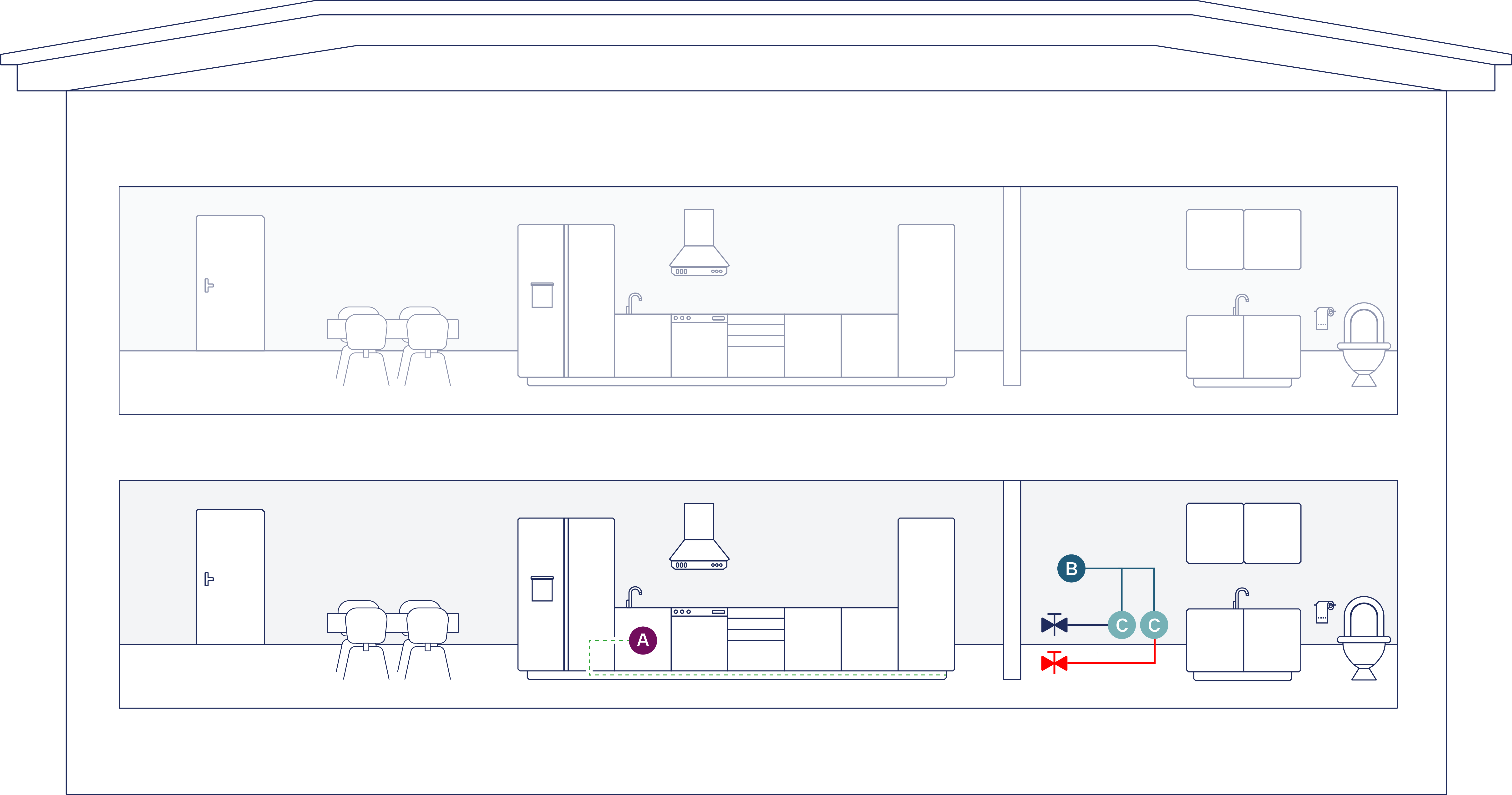

Periaatepiirros

PS. Yllä olevassa luonnoksessa on esitetty kylpyhuoneiden putkistot ja WC:n tuloaukot. Jos tuloaukko on keittiössä eikä asunnossa ole muita valvottavia huoneita, langatonta anturia (A) ei tarvita.

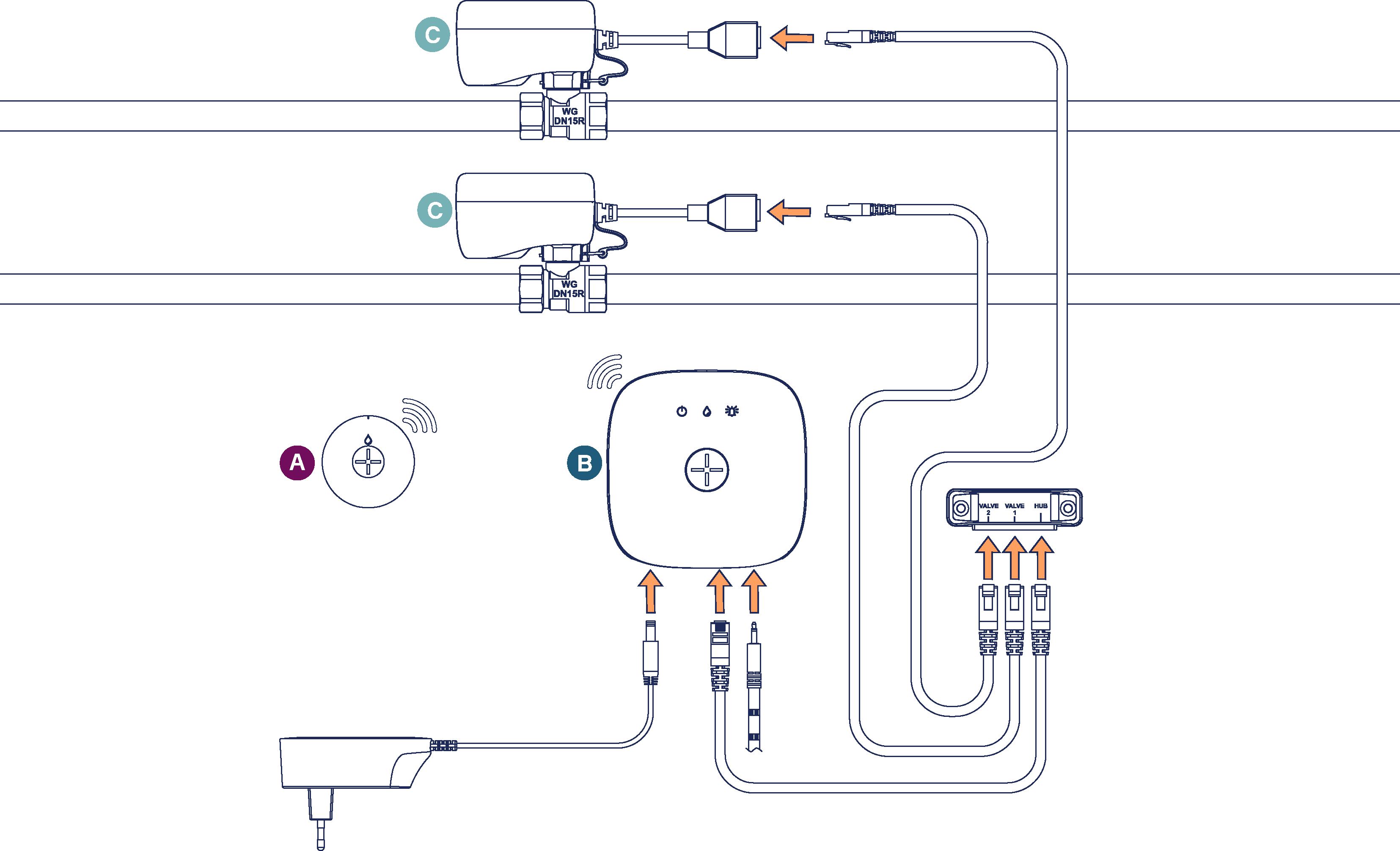

Kytkentäkaavio

PS! Yllä olevassa kaaviossa on esitetty kylpyhuoneiden käyttövesi- ja WC-sisäänmenot. Jos tulo on keittiössä eikä huoneistossa ole muita valvottavia huoneita, langatonta anturia (A) ei tarvita.

Ratkaisun kuvaus

Asunnon kylmän ja lämpimän käyttöveden tuloaukkoihin asennetaan kaksi venttiiliä (C). Linkbox+ (B) asennetaan sopivaan paikkaan venttiilien läheisyyteen. RJ45-kaapelin jakaja ruuvataan seinään sopivaan paikkaan venttiilien ja Linkbox+:n väliin. Tämän jälkeen kytketään 3 kpl. Cat6-kaapelit (1 Linkbox+:n ja kaapelinjakajan välille ja 2 kaapelinjakajan ja venttiilien välille. Anturikiinnike ruuvataan seinään keittiökaapin sisäpuolelle. Anturinauha liitetään kiinnikkeeseen ja johdetaan keittiökaapin ja astianpesukoneen alle. Langaton anturi (A) asennetaan kiinnikkeeseen.

Vesi havaitaan keskusyksikköön ja/tai langattomiin antureihin liitetyn anturinauhan avulla. Venttiilit sulkevat vedensaannin automaattisesti, kun siitä annetaan merkki, ja järjestelmä ilmoittaa asiasta välittömästi asunnonomistajalle ääni-, valo- ja push-ilmoituksilla Abralife-sovelluksessa.

Yksityiskohtaiset asennus- ja käyttöohjeet löytyvät täydellisestä asennus- ja käyttöohjeesta.

Tuoteluettelo

Ehdotus 1:

Tämä ehdotus perustuu Linkbox+ WIFI -järjestelmään, ja siksi se edellyttää käytettävissä olevaa langatonta (WIFI) tai langallista (ethernet) verkkoa Abralife-sovelluksen käyttöä varten.

Ehdotus 2:

Tämä ehdotus perustuu Linkbox+ 4G:hen ja sitä suositellaan huoneistoihin, joissa ei ole langatonta/johdollista verkkoa.

Vaihtoehdot ja vaihtoehdot

• Järjestelmää voidaan laajentaa jopa 50 WaterSensor+ -anturilla. Anturit voidaan sijoittaa strategisesti lattioille, hyllyille tai seinille vesivuotojen, lämpötilan ja kosteuden valvomiseksi.

• Linkbox+ tukee myös muiden kodin älykkäiden tuotteiden ja ratkaisujen liittämistä ja ohjausta. Lisätietoja on osoitteessa www.abralife.no.
