Langattoman vesianturin ja anturinauhan asennus vesivuotojen havaitsemista varten

Waterguard+ soveltuu hyvin vesivuotojen havaitsemiseen sekä märissä että kuivissa märkätiloissa. Ilman viemäriä ja kalvoa vuoto voi aiheuttaa vahinkoa lattioille, seinille ja kalusteille. Sijoittamalla anturit paikkoihin, joihin vesi tyypillisesti kerääntyy vuodon sattuessa, voit tehokkaasti vähentää vesivuodon laajuutta.

Vesi havaitaan käyttämällä suoraan Linkbox+:aan liitettyä Sensor Tape -anturinauhaa tai langatonta vesianturia WaterSensor+. Katso Waterguard+:n asennusratkaisuista yksityiskohtaiset kuvaukset asennuksesta eri paikkoihin, mukaan lukien Linkbox+:n ja Waterguard+-venttiilien asennus automaattista veden sulkemista varten.

Periaatepiirros

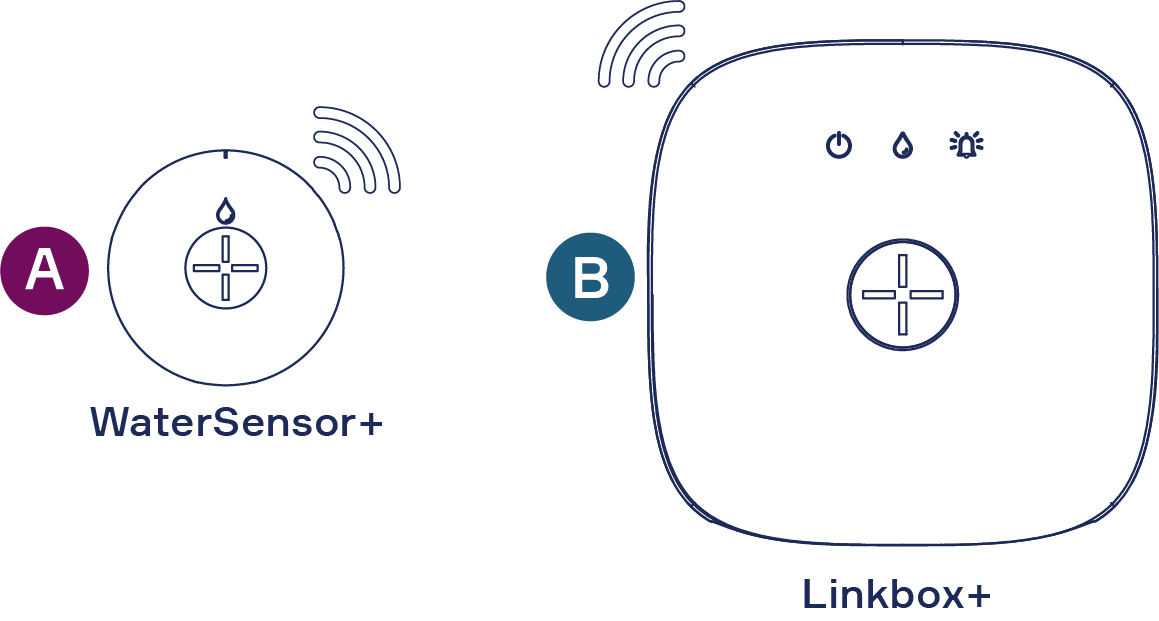

WaterSensor+(A) liitettynä Linkbox+:aan(B) ja anturinauhaan (esitetty katkoviivalla).

HUOM! Vesianturit on aina asennettava alimpaan kohtaan tai märkätilojen ja ympäröivien tilojen väliseen siirtymäkohtaan.

Asennusmenettely

Kytkentäkaavio - langattoman vesianturin WaterSensor+ asennus

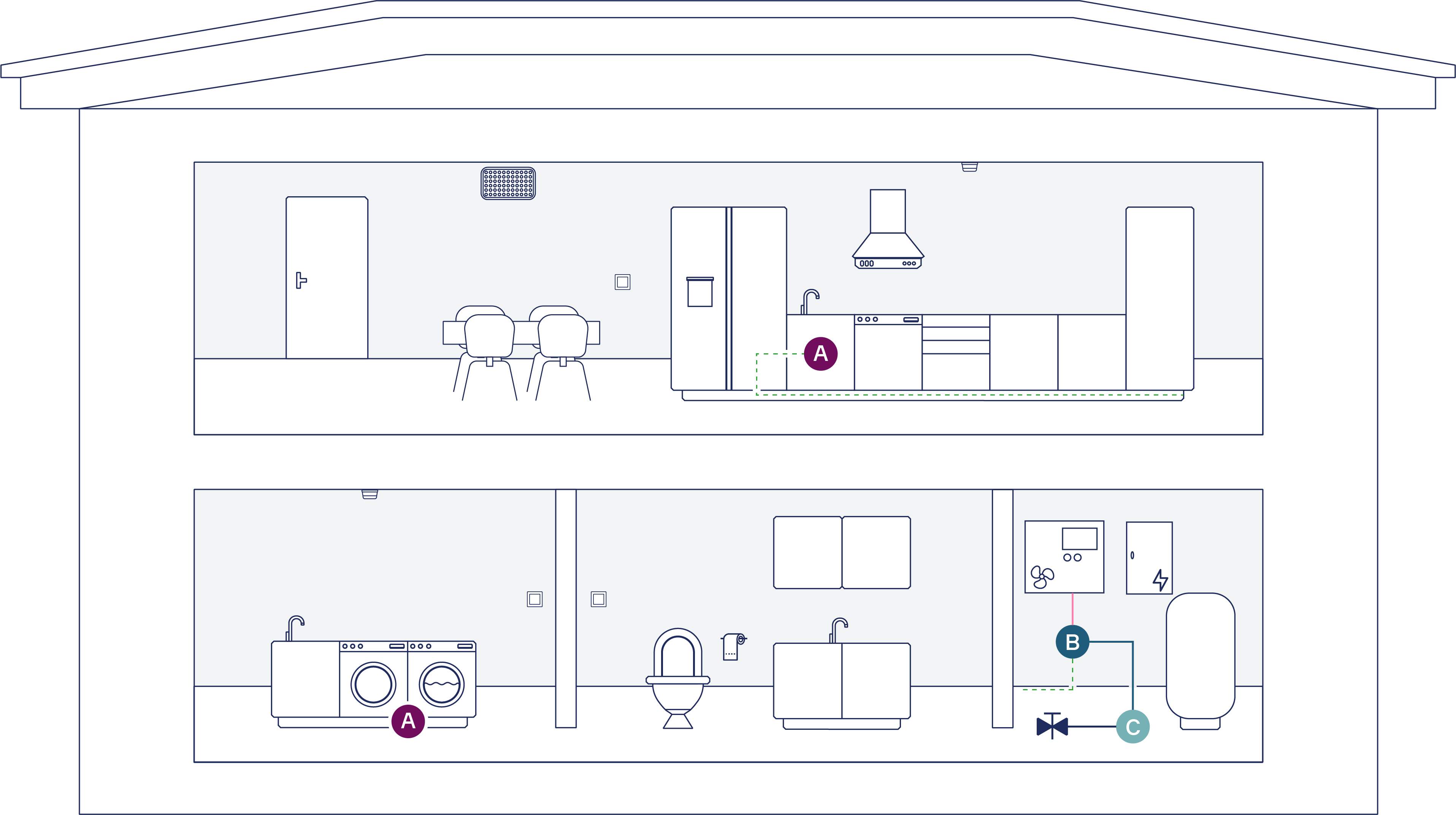

Vesianturi(t) on asennettava seuraaviin paikkoihin:

• Keittiö - tiskialtaan alle (sokkelin alle) ja lähelle astianpesukonetta keittiössä - Waterguard+ asennettuna keittiöön.
• WC-tilat ja kylpyhuoneet - viemärin/ylivuodon kohdalla vesisäiliölaatikosta, pesukoneen takana ja märkätilojen ja ympäröivien tilojen välisen siirtymän kohdalla - Waterguard+ asennetaan kylpyhuoneisiin ja WC-tiloihin.
• Kellari ja tekniset tilat - lattialla vesijohtojen ja pumppujen läheisyydessä sekä pääulosoton kohdalla omakotitaloissa tai pääulosoton kohdalla asunnoissa, joissa on yhteiset tilat (vesijohdot ja lämmitys).
• Pesuhuone - pesukoneen ja vedenottoaukon vieressä (samanlainen kuvaus kylpyhuoneisiin ja wc-tiloihin asennetun Waterguard+ -järjestelmän osalta.
• Autotalli - lattialla yleistä havaitsemista varten sekä kaikkien vesihanojen ja -putkien kohdalla.
• Ullakko - paikoissa, joissa voi esiintyä kattovuotoja, ja LVI-järjestelmien alla, jotka voivat vuotaa.

Kuvake	Tuote	Lukumäärä	Kommentti	Tuotteen kuvaus
	Linkbox+ ja mukana toimitettu 24V-virtalähde	1 kpl.	Linkbox+ 4G tai yksi Linkbox+ WiFi	Keskusyksikkö (B) asennetaan sopivaan paikkaan mukana toimitetulla seinäkiinnikkeellä ja kytketään virtalähteeseen mukana toimitetulla 24V-verkkolaitteella.
	WaterSensor+	Jopa 50 yksikköä.	-	Langaton vesianturi, WaterSensor+(A) asennetaan alimpaan kohtaan lähelle tuotteita, joissa on vesijohto tai joihin vesi tyypillisesti kerääntyy (alin kohta).

Tuoteluettelo - langattoman vesianturin WaterSensor+ asennus

Valitse Linkbox+ 4G 24/7-valvonnalla varustettu Linkbox+ 4G, joka mahdollistaa etäkäytön ja vuotojärjestelmän hallinnan.

Jos haluat kiinnittää WaterSensor+:n, asentaa anturin seinään tai kattoon, katso erityisartikkelit kohdasta Waterguard+:n asennusratkaisut.

Kytkentäkaavio - anturinauhan asennus

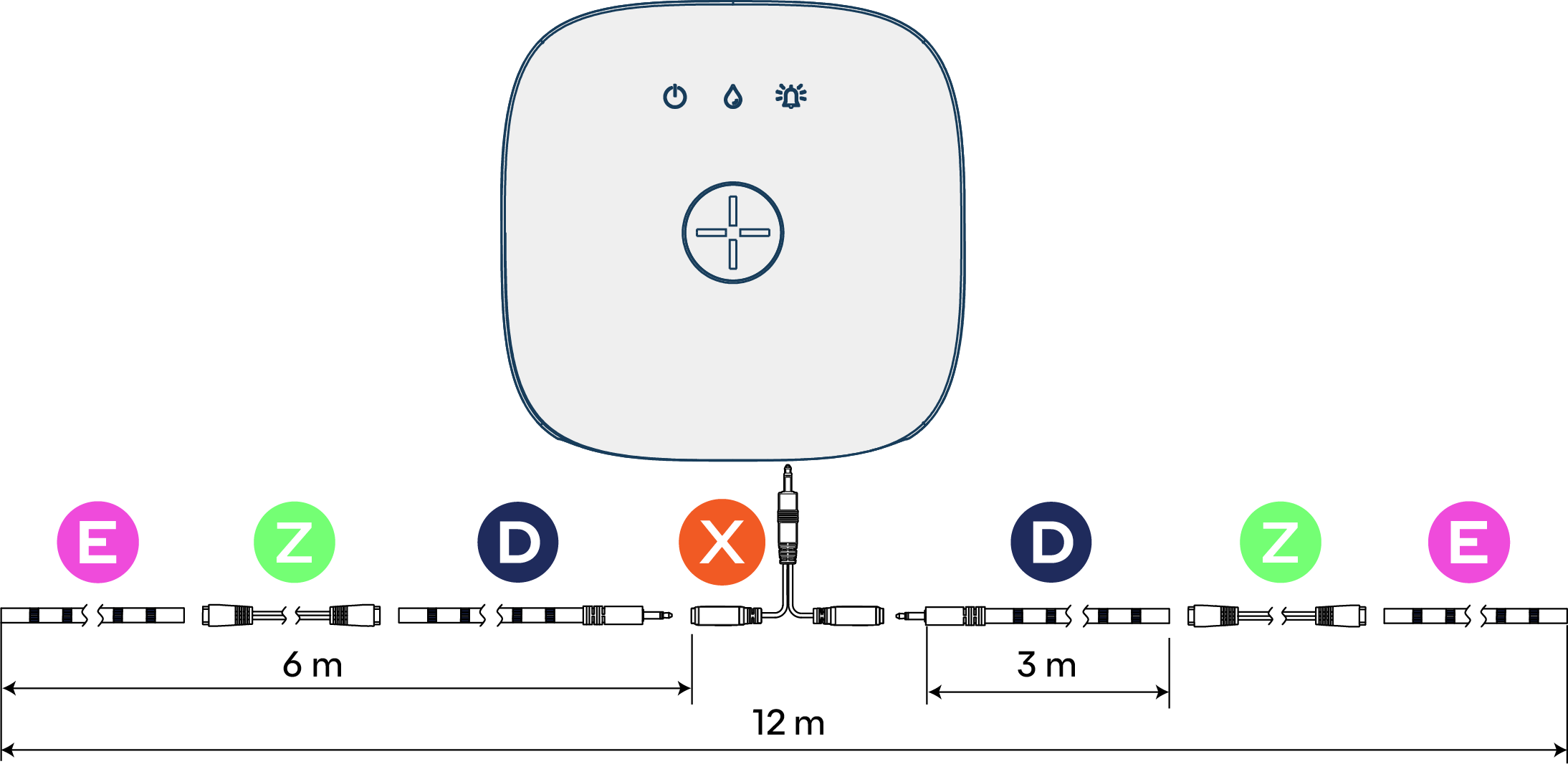

SensorTape asennetaan Linkbox+:n yhteydessä. Kodissa on usein vain yksi Linkbox+, ja siihen liitetään yleensä yksi (1) Sensor Tape, jossa on 3 metriä pitkä Jack. Jos tämä ei riitä kattamaan kyseistä tunnistusaluetta, sitä voidaan pidentää ylimääräisellä anturinauhalla ja jakaa kahteen (2) eri suuntaan. Anturinauhan kokonaispituus on enintään 12 metriä, kun yhdistetään anturinauha, jossa on liitin, anturinauha, anturinauhan liitos ja anturinauhan jakaja.

• Keittiö - tiskialtaan alla (sokkelin alla) ja lähellä astianpesukonetta keittiössä - Waterguard+ asennettu keittiöön.
• Kellari ja tekninen tila - lattialla vesijohtojen ja pumppujen läheisyydessä sekä pääliittymän kohdalla omakotitaloissa tai pääliittymän kohdalla asunnoissa, joissa on yhteinen järjestelmä (vesijohto+HV).

Icon	Tuote	Lukumäärä	Kommentti	Tuotteen kuvaus
	Linkbox+	1 kpl.	Linkbox+ 4G tai Linkbox+ WiFi Linkbox+ WiFi	Keskusyksikkö(B) asennetaan sopivaan paikkaan mukana toimitetulla seinäkiinnikkeellä ja kytketään virtalähteeseen mukana toimitetulla 24 V:n verkkolaitteella.
	Anturinauha, jossa on liitin	Enintään 2 kappaletta (tarvittaessa)	-	Sensor Tape asennetaan alimpaan kohtaan lähelle tuotteita, joissa on vesiliitäntä tai joihin vesi tyypillisesti kerääntyy (alin kohta).
	Anturinauha (ilman liitäntää)	Enintään 2 kappaletta (tarvittaessa)	-	Anturinauha asennetaan alimpaan kohtaan lähelle tuotteita, joissa on vesiliitäntä tai joihin vesi tyypillisesti kerääntyy (alin kohta).
	Liitoskappale anturinauhaa varten	1 kpl (tarvittaessa)		Liitososaa käytetään 2 kappaletta Sensor Tapea tai 1 kappaleen välillä. Anturinauha liittimellä ja 1 kpl. Anturinauha.
	Anturinauhan jakaja	1 kpl (tarvittaessa)		Jakaja, jota käytetään 2 kpl. Anturinauha ja liitin.

Tuoteluettelo - anturinauhan asennus

Valitse Linkbox+ 4G 24/7-valvonnalla varustettu Linkbox+ 4G, jolla on etäkäyttöoikeus ja -valvonta vuotojärjestelmään.

Vaihtoehdot ja lisävarusteet

• Linkbox+ tukee myös muiden kodin älykkäiden tuotteiden ja ratkaisujen liittämistä ja ohjausta. Lisätietoja on osoitteessa www.abralife.no.
