Waterguard+ asennettu kylmään ja kuumaan veteen (keittiö).

Johdanto Waterguard+ -ohjelmaan

Waterguard+ on ihanteellinen vesivuodon havaitsemiseen keittiöissä, joissa keittiön sekä kuuma että kylmä vesi suljetaan automaattisesti.

Nykyaikaisissa keittiöissä on yleensä sekä kuuma- että kylmävesivaraajat. Molemmat vesilähteet on tarpeen sulkea vuotojen estämiseksi. Monet vesiliitännät (tiskiallas, astianpesukone, jääkaappi, kahvinkeitin jne.) tekevät keittiöstä erityisen alttiin vuodoille ja vesivuodoille. Ilman viemäriä ja kalvoa vuoto voi aiheuttaa vahinkoa lattioille, seinille ja keittiökalusteille. Tässä artikkelissa kuvatulla asennuksella varmistetaan, että vesivuodot havaitaan ja estetään suuret vahingot.

Jäljempänä kuvatut ratkaisut suojaavat vain keittiötä, ja ne on siksi tarkoitettu pienempiin asuntoihin, joissa ei ole muita tiloja, joissa on vesilaitteita ilman viemäriä. Ratkaisut täyttävät rakennusmääräykset TEK17 §15-5; Muiden tilojen kuin märkätilojen automaattista vuotojen havaitsemista ja veden sulkemista koskevat vaatimukset.

Vesi havaitaan anturinauhan avulla. Kun tämä havaitsee vettä, venttiiliyksikkö( keittiön vedentuloon asennettu1/2" tai 3/4" venttiili) sulkee veden tulon automaattisesti ja ilmoittaa asiasta asunnonomistajalle ääni- ja valomerkillä sekä push-ilmoituksella Abralife-sovelluksessa.

Järjestelmä mahdollistaa myös venttiilin ohjaamisen (manuaalisesti tai sovelluksen kautta), jotta veden sulkeminen on helppoa esimerkiksi silloin, kun asukas on pidempään poissa kotoa.

Ratkaisun kuvaus

Linkbox+ asennetaan keittiökaappeihin venttiilin (venttiilien) välittömään läheisyyteen. Linkbox+:aan liitetään anturinauha vesivuotojen havaitsemista varten, mahdollisesti myös langattomat vesianturit kantaman ja/tai useiden havaintopisteiden lisäämiseksi.

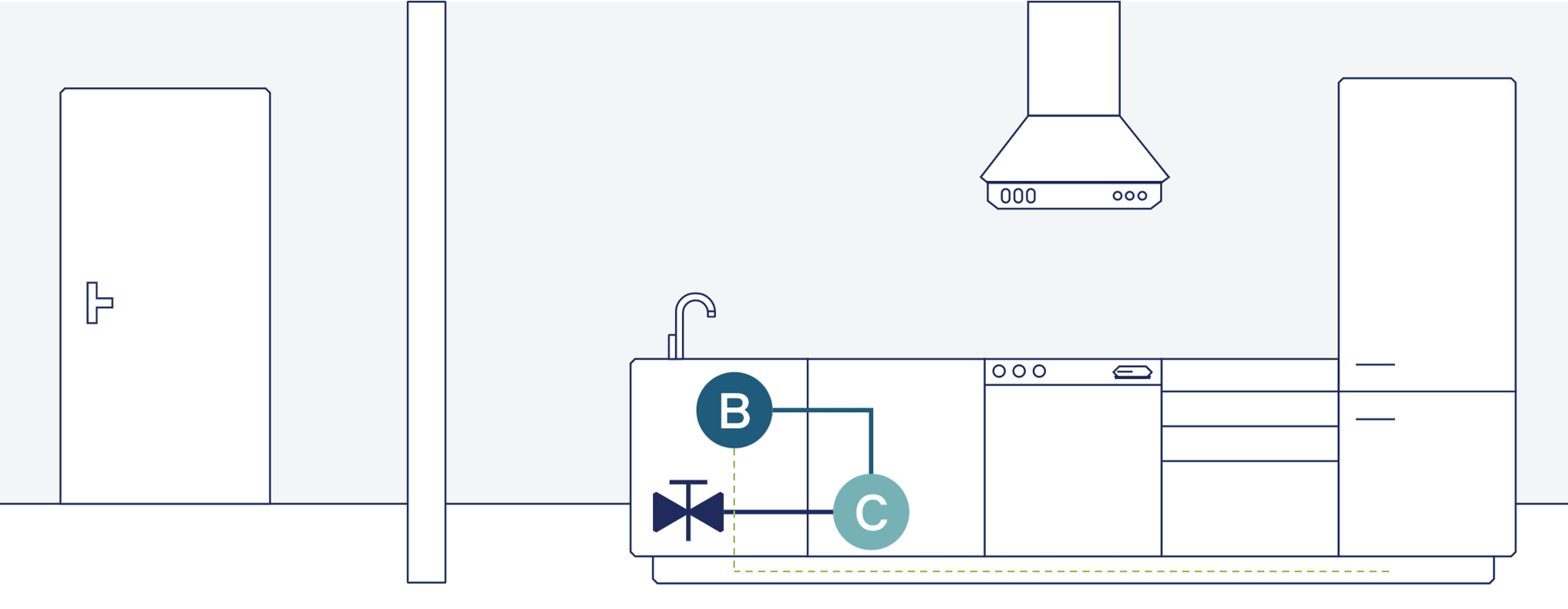

Periaatepiirros

Asennus

Järjestelmä asennetaan joko 1 venttiilillä (KV) tai 2 venttiilillä (KV+VVV). Suosittelemme aina 2 venttiilin käyttöä, koska se tarjoaa paremman turvallisuuden ja ehkäisee keittämisvaaran. Molemmat vaihtoehdot on kuitenkin lueteltu alla olevissa kohdissa.

Waterguard+:n täydellinen asennusopas on saatavana täältä.

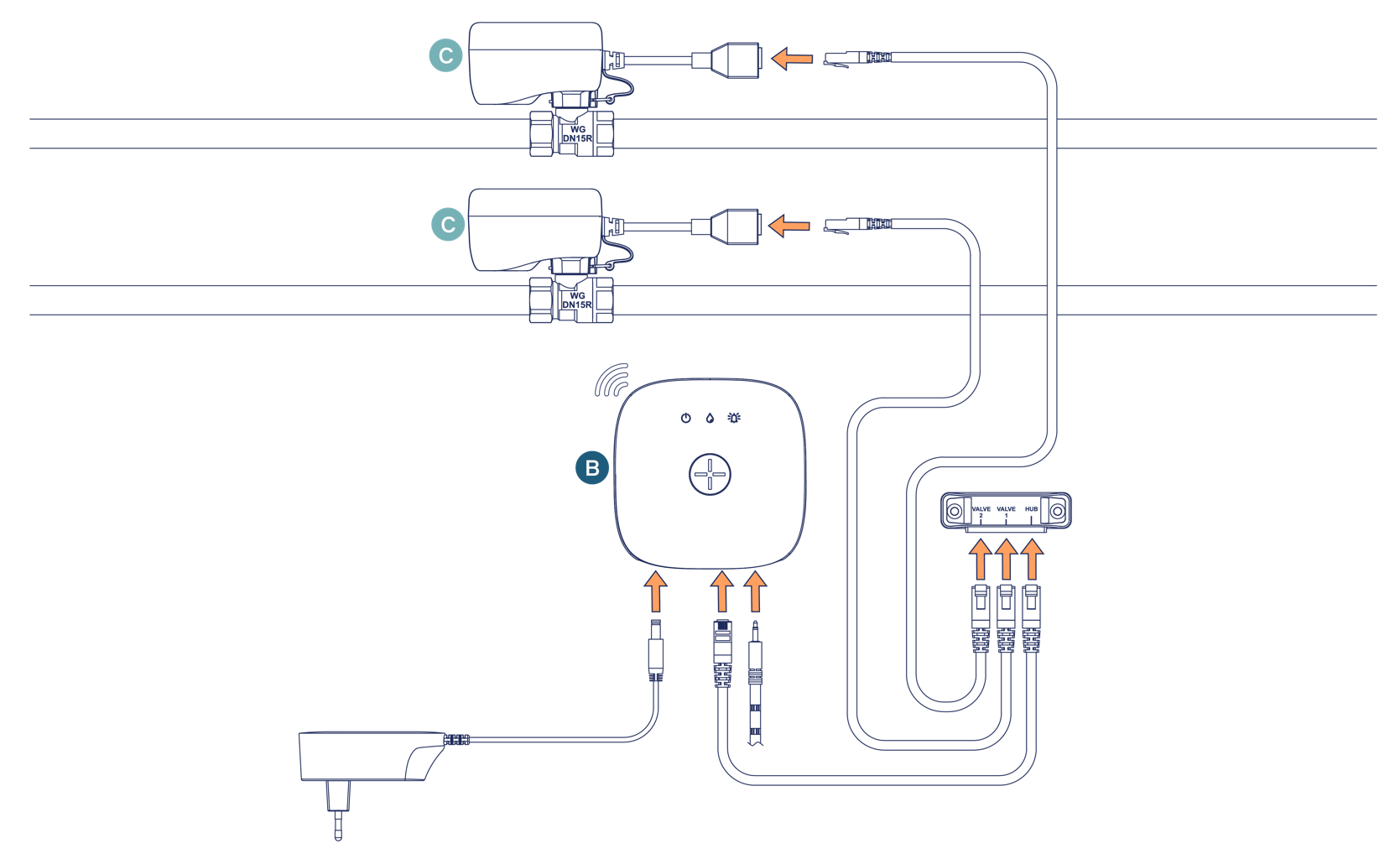

Vaihtoehto 1 - Suositeltava ratkaisu, jossa venttiili on sekä kylmässä että kuumassa vesijohdossa.

Suosittelemme, että venttiilit asennetaan sekä lämpimän että kylmän veden syöttöön. Keittiöihin asennettaessa riittää yleensä 2 kpl. DN15-venttiilejä ja niihin liittyvää venttiilitoimilaitetta.

RJ45-kaapelinjakajaa käytetään Linkbox+ -keskusyksikön signaalin jakamiseen ja lisäksi 2x verkkokaapelia liitäntää varten.

Kuvake	Tuotenumero	Lukumäärä	Tuotenumero Kuvaus
	Linkbox+ ja mukana tuleva 24V-verkkolaite	1 kpl.	Keskusyksikkö (B) asennetaan sopivaan paikkaan keittiön sisätiloihin mukana toimitetulla seinäkiinnikkeellä ja liitetään virtalähteeseen mukana toimitetulla 24V-verkkolaitteella.
	Palloventtiili DN15 (1/2")	2 kpl.	Venttiili (C) asennetaan sertifioidun putkimiehen toimesta keittiön kylmän veden tuloaukkoon.
	Venttiilin toimilaite	2 kpl.	Venttiilin toimilaite (C) liitetään venttiileihin sertifioidun putkimiehen toimesta.
N/A	Kat.6-kaapelin jakaja	1 kpl.	Kaapelinjakajaa käytetään jakamaan venttiilin ohjaussignaali Linkbox+:sta 2 venttiiliin. Jakaja asennetaan seinälle sopivaan paikkaan.
N/A	Cat 6 -verkkokaapeli 0,6 m	3 kpl	1 kpl. Cat.6-kaapeli liitetään Linkbox+:sta (sininen lähtö) kaapelinjakajaan. 2 kpl. Kat.6-kaapelit liitetään kaapelinjakajasta 2 venttiilitoimilaitteeseen.
	1 kpl. Anturinauha 3 m m/3,5 mm Jack	1 kpl.	Anturinauha liitetään keskusyksikköön ja vedetään keittiön rungon alle ja lattiaa pitkin sinne, minne oletetaan kerääntyvän vettä vuototilanteessa. HUOM! On tärkeää, että pinta on puhdas, jotta anturiteippi tarttuu hyvin.

Tuoteluettelo:

Tarvitset seuraavat tuotteet tämän ratkaisun asentamiseen:

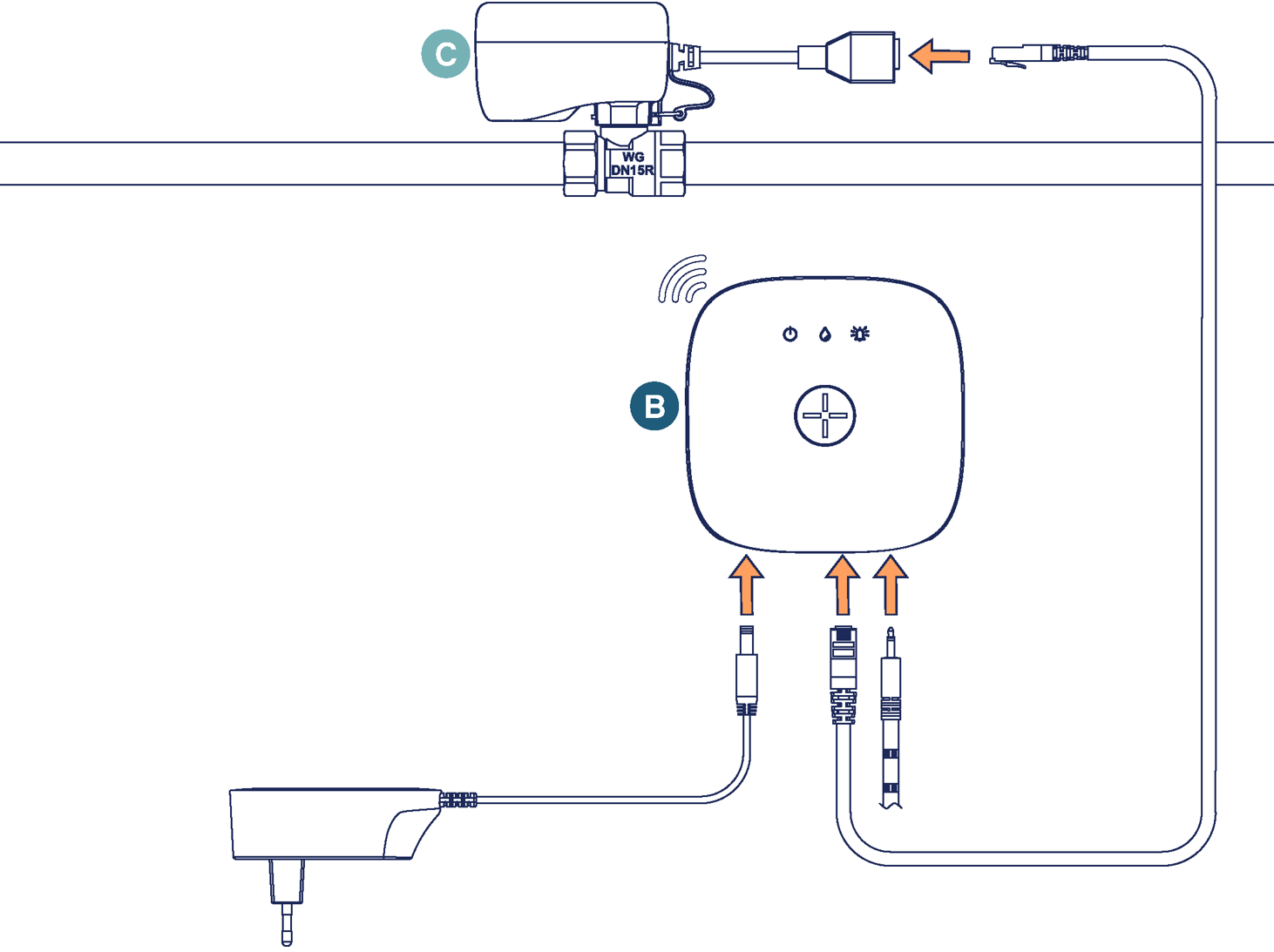

Vaihtoehto 2 - Venttiili vain kylmävesiputkessa

Asennettaessa vain kylmään vesijohtoon käytetään 1 x DN15-venttiiliä ja siihen liittyvää venttiilitoimilaitetta. DN15-venttiili ja siihen liittyvä venttiilitoimilaite. Tyypillisiä asennuksia ovat kahvinkeittimet, pesukoneet, jääkaapit tai muut lisävarusteet, jotka asennetaan erillään muista laitteista.

Icon	Tuotetyyppi	Lukumäärä	Tuotteen kuvaus
	Linkbox+ ja mukana tuleva 24V-virtalähde	1 kpl.	Keskusyksikkö (B) asennetaan sopivaan paikkaan keittiön sisätiloihin mukana toimitetulla seinäkiinnikkeellä ja liitetään virtalähteeseen mukana toimitetulla 24V-verkkolaitteella.
	Palloventtiili DN15 (1/2")	1 kpl.	Venttiili (C) asennetaan sertifioidun putkimiehen toimesta keittiön kylmän veden tuloaukkoon.
	Venttiilin toimilaite	1 kpl.	Venttiilin toimilaite (C) asennetaan yhdessä venttiilin kanssa sertifioidun putkimiehen toimesta.
N/A	Cat 6 -verkkokaapeli 0,6 m	1 kpl.	Mukana toimitettu Cat 6 -verkkokaapeli, joka yhdistää keskusyksikön (sininen lähtö) ja venttiilin toimilaitteen.
	1 kpl. Anturinauha 3 m m/3,5 mm:n pistoke	1 kpl.	Anturinauha liitetään keskusyksikköön ja vedetään keittiön rungon alle ja lattiaa pitkin sinne, minne oletetaan kerääntyvän vettä vuototilanteessa. HUOM! On tärkeää, että pinta on puhdas, jotta anturiteippi tarttuu hyvin.

Tuoteluettelo:

Tarvitset seuraavat tuotteet tämän ratkaisun asentamiseen:

Lisätietoja

Varmista ennen keskusyksikön(B) asentamista, että se on sijoitettu oikein:

• Etäisyys venttiiliin (keskusyksikkö syöttää venttiiliin virtaa mukana toimitetun Cat 6 -verkkokaapelin kautta).
• Etäisyys seinäpistorasiaan (virtasovittimelle).
• Anturinauhan peittoalue (nauhan on peitettävä alue, jossa vuotoriski on suurin).

PS! Jos anturinauhan peittoalue ei ole tyydyttävä (esim. jos käytössäsi on keittiön saareke tai vesiliitäntöjen välinen etäisyys on suuri), voit liittää anturinauhan yhteen tai laajentaa ratkaisua yhdellä tai useammalla langattomalla anturilla. Katso lisätietoja kohdasta Vaihtoehdot ja vaihtoehdot.

Yksityiskohtaiset asennus- ja käyttöohjeet löytyvät täydellisestä asennus- ja käyttöohjeesta.

Vaihtoehdot ja vaihtoehdot

• Molemmissa edellä esitetyissä ratkaisuehdotuksissa ehdotetaan Linkbox+ WIFI:tä. Tämä tarkoittaa, että lähistöllä on oltava käytettävissä oleva 2,4 GHz:n WIFI-verkko (tai langallinen Ethernet-yhteys), johon Linkbox voi muodostaa yhteyden Abralife-sovelluksen käyttöä varten. Jos näin ei ole, voidaan käyttää Linkbox+ 4G:tä. Katso vaihtoehtoisia paketteja ja komponentteja Waterguard+-tuoteselosteesta.
• Jos anturinauha (3 m) ei ole riittävän pitkä kattamaan kyseistä aluetta, sitä voidaan pidentää lisäanturinauhalla. Liittämiseen käytetään anturinauhan jatkoliitintä tai anturinauhan jakajaa.
• Ratkaisua voidaan täydentää myös langattomilla antureilla(Watersensor+), jos mukana toimitettu anturinauha ei kata riittävästi tai ei sovellu.
• Linkbox+ tukee myös muiden kodin älykkäiden tuotteiden ja ratkaisujen liittämistä ja ohjausta. Lisätietoja on osoitteessa www.abralife.no Lisätietoja on saatavilla osoitteessa
