Johdanto Waterguard+ -ohjelmaan
Waterguard+ voidaan liittää ja sitä voidaan ohjata suoraan SD-järjestelmistä tai kolmannen osapuolen rakennuksenhallintajärjestelmistä (BMS) BACnet IP:n kautta.
BACnet IP:n kautta tapahtuvan yhteyden avulla voidaan tarkastella vesihälytyksiä, venttiiliyksiköiden toimintahäiriöitä, lukea kosteus- ja lämpötilamittauksia WaterSensor+:sta, akun tilaa ja venttiilien avaamista/sulkemista sekä useita muita toimintoja.
Jo asennetut Waterguard+-järjestelmät päivitetään automaattisesti AbraOS:n uusimpaan versioon, jotta ne tukevat myös BACnet IP:n kautta tapahtuvaa yhteyttä SD-järjestelmiin.
Jos SD-järjestelmä ei tue BACnet IP:tä tai sen käyttäminen ei ole toivottavaa, voit vaihtoehtoisesti käyttää älykästä IO-moduulia yhteytenä järjestelmään. Katso lisätietoja tästä artikkelista.
HUOM! Bacnet IP -integraatio on käytettävissä vain Linkbox+ 4G:n kanssa.

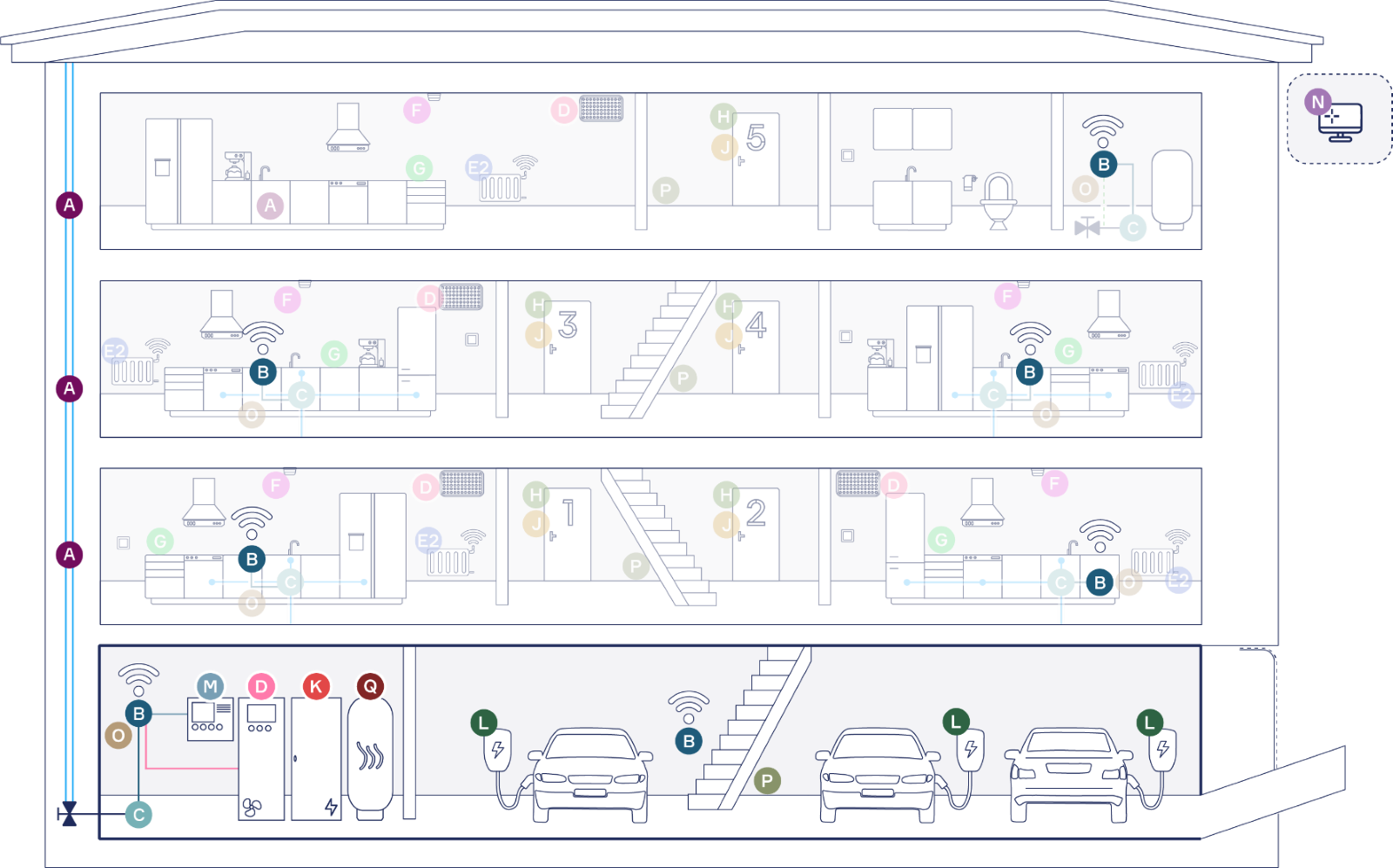

Periaatepiirros
Kytkentäkaavio
Ratkaisun kuvaus

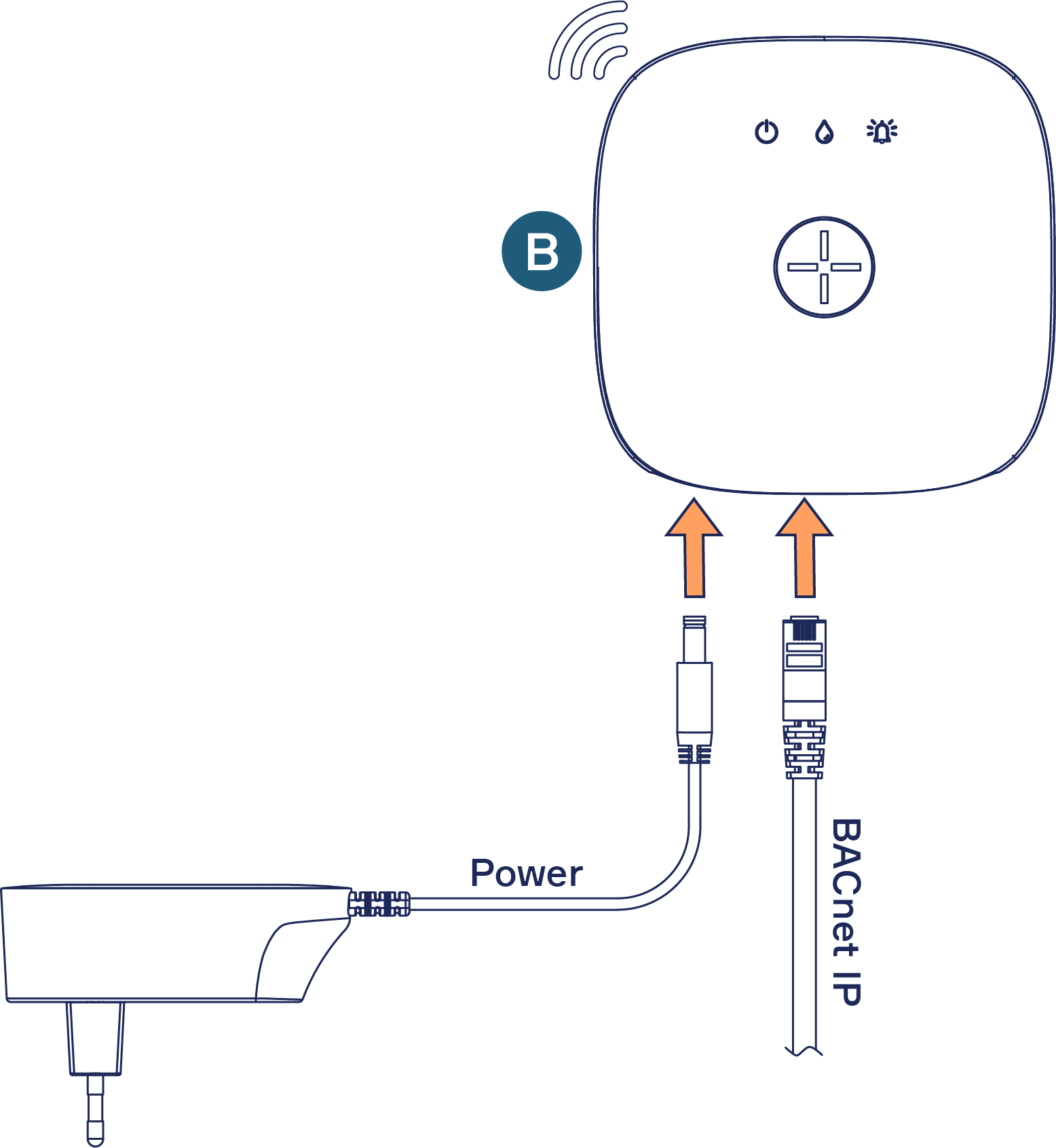

Yksi tai useampi Linkbox+ 4G (B) asennetaan ja kytketään kyseisen rakennuksen vesisuojaventtiileihin. Kukin Linkbox+ on liitetty SD-järjestelmään (T) Cat-kaapelilla (liitetty Linkbox+ 4G:n Ethernet-porttiin). Halutut toiminnot ohjelmoidaan SD-järjestelmän käyttöliittymään.
BACnet IP -integraation kautta siirrettävät tiedot
- Hälytys veden havaitsemisesta
- Hälytys venttiilin toimintahäiriön yhteydessä
- Langattoman vesianturin kosteus- ja lämpötilatiedot
- Langattoman vesianturin (langattomien vesiantureiden) pariston tila
- Waterguard+ -keskusyksikön (keskusyksikkö) jännitetulo (Hub)
- Ohjaussignaali veden PÄÄLLE/POIS
- IP-konfiguraatio Waterguard+ -keskusyksikössä
Tekniset tiedot
Oletusasetukset
- IP-osoite dynaaminen DHCP-palvelimella varustettuun verkkoon liittämistä varten ja Internet-yhteys Ethernetin kautta.
- Portti: 47808
Asetusvaihtoehdot
- IP-osoite dynaaminen DHCP-palvelimella varustettuun verkkoon liittymistä varten, mutta EI Internet-yhteyttä Ethernetin kautta.
- Asettamalla tämän vaihtoehdon Linkbox+ muodostaa yhteyden 4G:hen ja ylläpitää BACnet-yhteyttä paikallisverkoissa Ethernetin kautta.
- IP-osoite staattinen yhteyden muodostamiseksi verkkoihin, joissa ei ole DHCP-palvelinta.
- Sama valinta riippumatta siitä, onko internet Ethernetin kautta vai ei.
BACnet-objektien yleiskatsaus
| # | Kohteen nimi | Kohteen tyyppi | Laitteen tyyppi |
Kohteen kuvaus |
|
| 1 | Abra Linkbox+ | Laite | Linkbox+ (keskitin) |
Linkbox+:n tiedot, kuten myyjä, kuvaus, laiteohjelmiston versio jne. Laiteohjelmiston versio: BACnet-pinon versio. Sovellusohjelmiston versio: Linkbox+ FW-versio. |
|
| 2 | waterMonitor.X.alarm | Analoginen tulo | Linkbox+ (keskus) |
Nykyinen arvo 0.5 Ei hälytystä |
Käynnissä oleva vesihälytys |
| 3 | waterMonitor.X.alarm | Ilmoitusluokka | Linkbox+ (keskus) | N/A | Ilmoitus vesihälytyksestä |
| 4 | waterMonitor.X.resetLeak | Monitilalähtö | Linkbox+ (keskus) |
Nykyinen arvo 2=reset |
Nollaa hälytys |
| 5 | waterMonitor.X.leak1 | Analoginen tulo | Linkbox+ (keskus) | Nykyinen arvo 1 = anturinauhalla mitattu vesi |
Anturinauhan tila |
| 6 | valveMonitor.X.numValves | Multi State Input | Linkbox+ (keskus) |
Nykyinen arvo 2=1 venttiili kytketty 3=2 venttiiliä kytketty |
Liitettyjen venttiilien lukumäärä |
| 7 | valveMonitor.X.valveStatus1 | Monitilatulo | Linkbox+ (keskus) |
Nykyinen arvo 2=suljettu 3=avoin |
Venttiilin tila venttiili 1 |
| 8 | valveMonitor.X.valveStatus2 | Monitilatulo | Linkbox+ (keskus) |
Nykyinen arvo 2=suljettu 3=avoin |
Venttiilin tila venttiili 2 |
| 9 | valveControl.X.openClose | Monitilalähtö | Linkbox+ (keskus) |
Nykyarvo 2=sulje 3=avoinna |
Venttiilin ohjaus |
| 10 | BACnet/IP-portti | Verkkoportti | Linkbox+ (keskus) |
Bacnet Ip Udp-portti: <port> oletus: 47808
Bdmb Broadcast Distribution Table: ip_address <IP> Port <PORT>. |
Verkkotiedot |
| 11 | ID.waterMonitor.X.leak1 | Analoginen tulo | Vesianturi+ (langaton) | Nykyinen arvo 1 = Anturipisteessä 1 mitattu vesi |
Anturin tila anturipiste 1 |
| 12 | ID.waterMonitor.X.leak2 | Analoginen tulo | Vesianturi+ (langaton) | Nykyinen arvo 1 = Anturipisteessä 2 mitattu vesi |
Anturin tila anturipiste 2 |
| 13 | ID.waterMonitor.X.temperature ID.waterMonitor.X.temperature | Analoginen tulo | Vesianturi+ (langaton) |
Esimerkki lämpötilassa 25: Nykyarvo: 25 |
Lämpötila-anturi langaton anturi |
| 14 | ID.waterMonitor.X.humidity | Analoginen tulo | Vesianturi+ (langaton) |
Esimerkki kosteuden ollessa 57 %: Nykyinen arvo: 57 |
Kosteusarvo langaton anturi |
| 15 | ID.waterMonitor.X.batteryVoltage (akun jännite) | Analoginen tulo | Vesianturi+ (langaton) |
Esimerkki paristojännitteellä 3.2V: Nykyarvo: 3.2 |
Akun jännite langaton anturi 100%=3.3V 15%=2.2V (Akku on vaihdettava viimeistään 15%:n kohdalla). |
Lisätiedot:
Voit lisätä useampia langattomia vesiantureita ja useita samanlaisia kohteita täytetään, mutta eri ID edessä.
Tuoteluettelo
Waterguard+ -asennuksen liittämiseksi SD-järjestelmään tarvitset vain halutun pituisen Cat6-kaapelin (Linkbox+ 4G:n lisäksi). Tämä on tavallinen verkkokaapeli, jota voi ostaa sähköalan vähittäismyyjiltä jne.
Valinnaiset lisävarusteet: Abra Portal ja kaukosäädin
Monikerrostaloissa tai liikerakennuksissa voidaan saavuttaa merkittäviä etuja käyttämällä Abraa huippujärjestelmänä. Rakennuksen isännöitsijä saa hallintaa varten pääsyn Abra Portaliin(N), jonka avulla on mahdollista valvoa asennuksen tilaa sekä havaita ja ehkäistä ei-toivottuja tilanteita ajoissa.
Yksiköiden väliset ilmoitukset esimerkiksi tulipalon sattuessa lisäävät asukkaiden turvallisuutta ilman, että heidän tarvitsee käsitellä eri sovelluksia ja ratkaisuja.
Abra-universumi kehittyy jatkuvasti, ja tulevaisuudessa yhä useampi osa rakennusten teknisestä infrastruktuurista on yhteensopiva Abran kanssa. Klikkaa tästä saadaksesi lisätietoja.
