Johdanto Waterguard+ -ohjelmaan

Waterguard+ soveltuu hyvin vesivuotojen havaitsemiseen kuiluissa ja vastaavissa asennuksissa, joissa on anturi jokaisessa kerroksessa ja veden sulkeminen keskitetystä pisteestä, johon myös Linkbox+ (Gateway) on asennettu.

Putkikokoja 1" - 2" varten käytetään Danfossin magneettiventtiilejä ja Waterguard+ Power Adapter for Solenoid Valves.

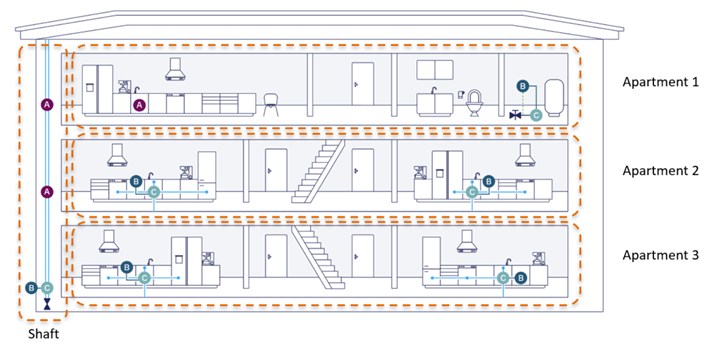

Periaatepiirros

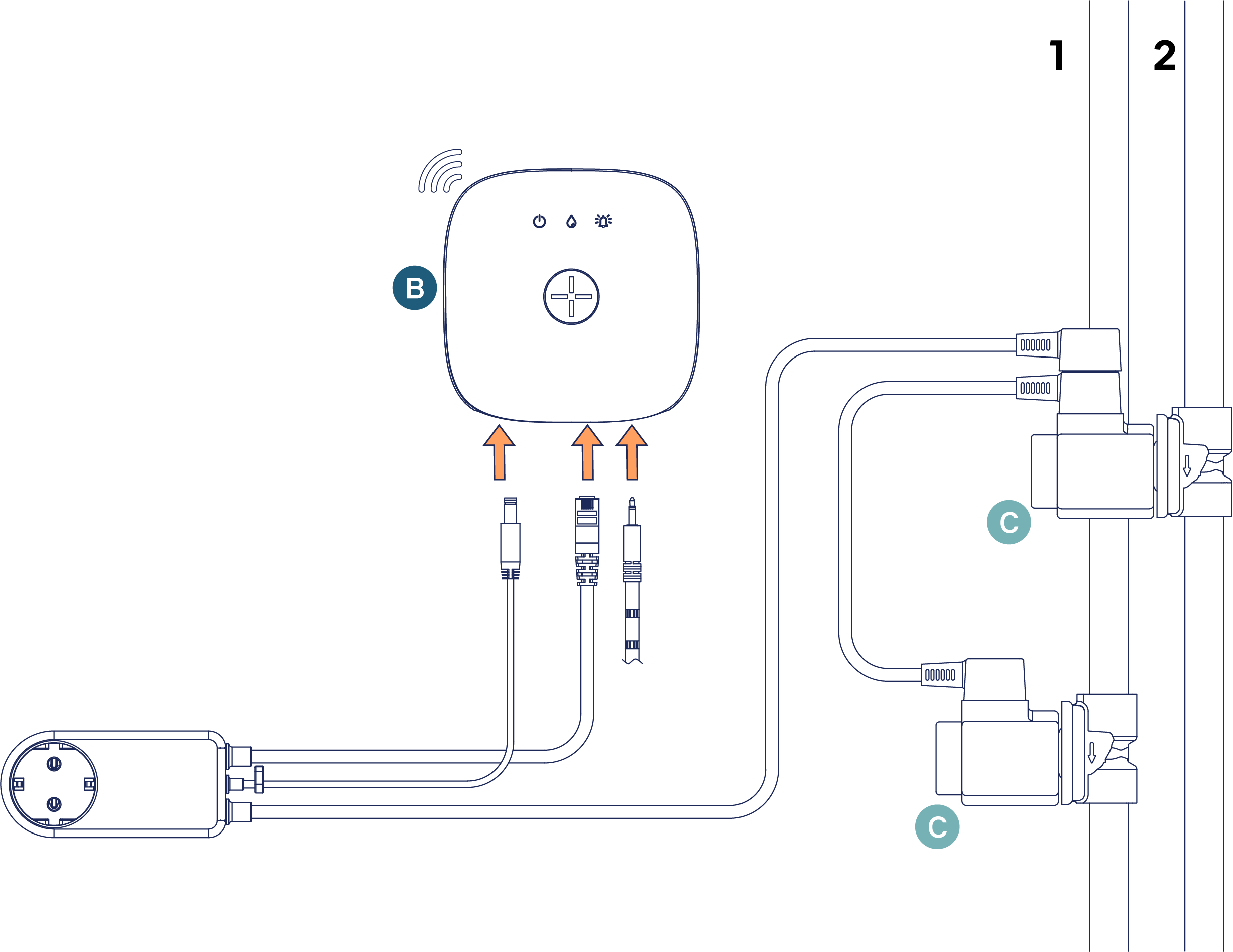

Kytkentäkaavio

Linkbox+ tukee enintään 2 magneettiventtiilin liittämistä.

Asettelu, jossa on 2 venttiiliä

Asettelu 1 venttiilillä

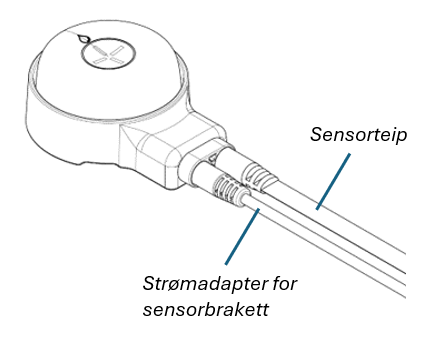

Langaton anturi jokaisessa kerroksessa (kerroksen jakaja):

HUOMIO! On suositeltavaa asentaa virransyöttö WaterSensor+ -kiinnikkeeseen kaikkiin antureihin, jotta jokainen vesianturi toimii signaalinvahvistimena.

Tuotteen kuvaus

Icon	Tuotenumero	Lukumäärä	Selitys	Tuotteen kuvaus
	Linkbox+ 4G (keskusyksikkö) ja mukana tuleva 24V verkkolaite	1 kpl.	Linkbox+ 4G tai Linkbox+ WiFi	Keskusyksikkö(B) asennetaan sopivaan paikkaan keittiön sisätiloissa mukana toimitetulla seinäkiinnikkeellä ja liitetään virtalähteeseen mukana toimitetulla 24V-verkkolaitteella.
	WaterSensor+	1 yksikkö kerrosta kohti	-	Langaton vesianturi, WaterSensor+ (A) asennetaan jokaiseen kerrokseen vuotojen havaitsemista varten. Kytketään verkkovirtaan ja toimii signaalin vahvistimena naapurikerroksissa oleville WaterSensor+ -antureille.
	Magneettiventtiili (1/2" - 2")	2 kpl (mahdollisesti 3 kiertovesikiertoa varten).	Katso yleiskatsaus tuoteluettelosta.	Venttiilit(C) asennetaan kuilun alaosaan kuumaa/kylmää + kiertoa varten.
	Waterguard+ magneettiventtiili jaettu kaapeli 0,65 m tai Magneettiventtiilin jaettu ja jatkokaapeli - 3 m.	1kpl lisämaksua venttiiliä kohden yli 1kpl.	-	Kaapeli toimitetaan 1 venttiiliä varten. Useampaa venttiiliä (enintään 3) varten tarvitaan yksi kaapeli venttiiliä kohti. 3 metrin kaapeli sovittimen ja venttiilin (jos pistorasian ja venttiilin välinen etäisyys on yli 2 metriä) tai venttiilien välisen etäisyyden pidentämiseen.
	1 kpl. Anturinauha 3 m m/3,5 mm:n pistoke	1 kpl per kerros	-	Linkbox+ -pistetunnistukseen ja jokaista Water Sensor+ -vesianturia varten. Anturinauha liitetään keskusyksikköön ja/tai Water Sensor+:n kiinnikkeeseen ja asennetaan lattiaa/seinää pitkin kohtaan, johon veden oletetaan kerääntyvän vuototilanteessa. HUOMIO! On tärkeää, että pinta on puhdas, jotta anturinauha tarttuu hyvin.
	Waterguard+-vesianturin kiinnike	1 kpl per vesitunnistin+.	-	Kannatin tasavirralle Water Sensor+:n akseliasennusta varten.
	Virtasovitin WaterSensor+ -kiinnikkeelle	1 kpl per vesitunnistin+.		Virtalähde WaterSensor+ -laitteen kiinnikkeeseen.

Ratkaisun kuvaus

Linkbox+(B) asennetaan kuilun alapäähän, jossa vesi on tarkoitus sulkea vuodon sattuessa. Anturin kärki kytketään suoraan Linkbox+:aan, jos halutaan havaita vuoto kuilun alaosassa.

Halutun kokoiset magneettiventtiilit(C) asennetaan vesiputkiin ja liitetään Linkbox+:aan Waterguard+ Power Adapter for Solenoid Valves -virtasovittimella. Jos tarvitset useampia venttiileitä, käytä venttiileille tarkoitettua jakokaapelia (5648199). PS! Suosittelemme, että venttiilit asennetaan KV- ja VV-järjestelmiin. Kiertovettä varten suositellaan vain takaiskuventtiiliä.

Anturikiinnikkeet asennetaan akseliin kerroskohtaisesti. Hyvän kantaman (Meshing) varmistamiseksi kannattimet on kytkettävä tasavirtaan anturikannattimen virtasovittimen avulla. Anturinauha liitetään tarpeen mukaan anturikannattimeen ja kiinnitetään kuiluun sopivalla tavalla. Lopuksi langattomat anturit(A) paritetaan Linkbox+:n kanssa ja asetetaan anturikannattimiin.

Yksityiskohtaiset asennus- ja käyttöohjeet löytyvät täydellisestä asennus- ja käyttöoppaastamme.

Tuoteluettelo (akselia kohti)

FDV:n ratkaisua koskeva dokumentaatio löytyy täältä.

NRF	NOBB	Määrä	Tuotteen kuvaus
5648934	60600427	1kpl.	Linkbox+ 4G
5648888	60600395	1 kpl.	Virtasovitin magneettiventtiileille
5648877	60600397	x kpl.	Anturinauha 3,5 mm:n liittimellä. 1 anturinauha per langaton anturi. Lisäksi 1 anturinauha voidaan liittää suoraan Linkbox+:aan akselin pohjan kiinnittämiseksi.
5648922	60600416	x kpl.	Anturikiinnike. Normaalisti 1 kpl per kerros.
5648875	60600167	x kpl.	Langaton anturi. 1 kpl per anturin kiinnike.
5648923	60600417	x kpl.	Virtalähde anturikiinnikkeelle
5515638 tai 5515639 Tai 5516155 tai 5515788 tai 5515789 tai 5515791	60612910 tai käy osoitteessa 60612911 tai käy osoitteessa 60602664 tai 60610029 tai 60610030 tai 60610031	Venttiilien lukumäärä akselia kohti riippuu siitä, onko kyseessä pelkkä KV vai KV+VVV. Vaihtoehtoisesti kiertoveden venttiili nro 3.	Danfoss Magneettiventtiili 1/2" tai Danfoss Magneettiventtiili 3/4" tai Danfoss Magneettiventtiili 1" tai Danfoss magneettiventtiili 1 1/4". tai Danfoss Magneettiventtiili 1 1/2". tai Danfoss-magneettiventtiili 2"
5648199	60438089	1 kpl per ylimääräinen venttiili	Magneettiventtiilin jaettu kaapeli 0,5 m Jos tarvitaan pidempi jaettu kaapeli, voidaan käyttää 5648246 (3 metriä).

Vaihtoehdot ja vaihtoehdot

Linkbox+ tukee myös muiden kodin älykkäiden tuotteiden ja ratkaisujen liittämistä ja ohjausta. Lisätietoja on osoitteessa www.abralife.no.
