Linkbox+:n esittely
Tässä artikkelissa kuvataan Linkbox+ -keskusyksikön, vesivuodon havaitsemiseen tarkoitetun anturinauhan, kuuman ja kylmän veden ohjaukseen tarkoitettujen venttiilien sekä ulkoisen kytkinpaneelin sijoittaminen vedenjakelun ohjaamiseen ja vesihälytysten peruuttamiseen.
Yksityiskohtaisia tietoja yksittäisten tuotteiden asennuksesta on saatavilla Waterguard+:n asennus- ja käyttöohjeessa.
Ratkaisun kuvaus
Linkbox+ asennetaan jakokaappeihin venttiilien välittömään läheisyyteen. Linkbox+:aan liitetään anturinauha vesivuotojen havaitsemiseksi jakokaapin pohjassa.
Abra ModePanel+ sijoitetaan sopivaan paikkaan, yleensä ulko-oven viereen, kotitilan, poissaolotilan aktivoimiseksi tai vesihälytyksen sammuttamiseksi.
Periaatepiirros
Abra ModePanel+:ssa(5) on seuraavat painikkeet.
- Home (avaa venttiilin)
- Poissa (sulkee venttiilin)
- Hälytys pois päältä
HUOM. Avaa venttiilit napsauttamalla ja pitämällä painiketta painettuna Linkbox+:ssa 3 sekunnin ajan, kunnes kuulet "piippauksen".
Asennus

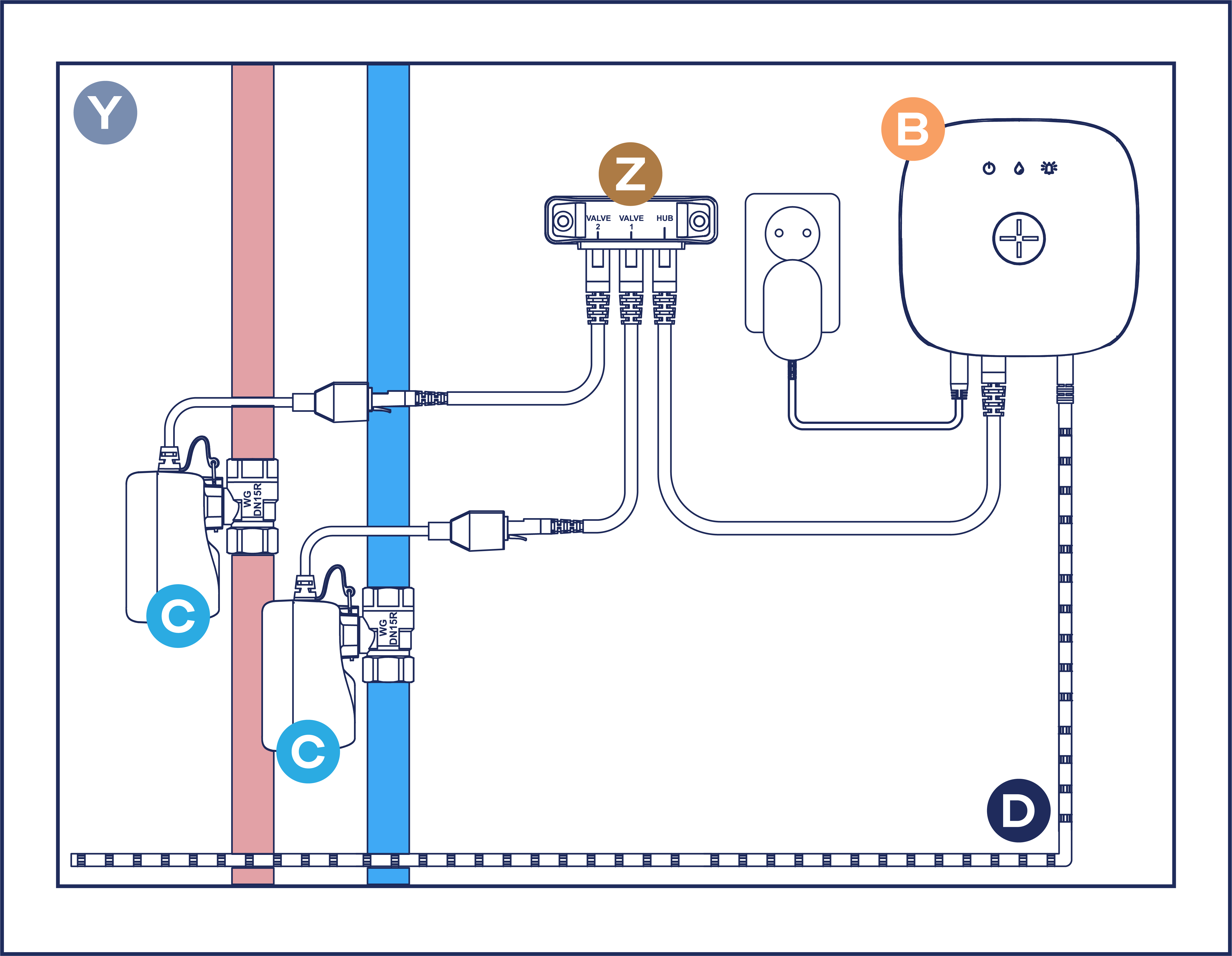

Linkbox+(B) asennetaan mukana toimitettuun kiinnikkeeseen jakokaapin sisälle ja liitetään kahteen palloventtiiliin 1/2" (DN15) (tai 3/4" (DN20))(C), jotka on asennettu kuuman ja kylmän veden syöttöön. 230V AC seinäpistoke asennetaan jakokaapin sisälle. Verkkokaapelin jakaja ja yhteensä 3x verkkokaapelia käytetään 2 venttiilin asennukseen. Anturinauha(D) liitetään keskusyksikköön, vedetään alas jakokaapin pohjaan ja kiinnitetään kaksipuolisella teipillä vesivuodon havaitsemiseksi.
Tarvittaessa Waterguard WaterSensor+ -tyyppisiä langattomia vesiantureita voidaan asentaa paikkoihin, jotka ovat alttiita vuodoille tai joissa tekniset määräykset sitä edellyttävät.
Huom! Jakokaapissa tulisi olla muovinen ovi tai muovisegmentti, jotta vaikutus Linkbox+:n ja Linkbox+:aan liitettyjen Zigbee-pohjaisten langattomien laitteiden (esim. älykkäät ovilukot tai vastaavat) väliseen langattomaan kantamaan olisi mahdollisimman pieni.
| Kuvake | Tuotenumero | Lukumäärä | Selitys | Tuotteen kuvaus |
|
|
Linkbox+ (keskusyksikkö) ja mukana tuleva 24V-virtalähde |
1 kpl. |
Linkbox+ 4G tai Linkbox+ WiFi |
Keskusyksikkö (B) asennetaan mukana toimitetun seinäkiinnikkeen avulla jakelukoteloon ja liitetään virtalähteeseen mukana toimitetun 24V-virtalähteen avulla.
|
|
|
Waterguard-palloventtiilit |
2 kpl. |
1/2" (DN15) tai 3/4" (DN20) |
Kuumaveden (HW) ja kylmän veden (CW) syöttöön asennettavat palloventtiilit. |
Z |
Kahden palloventtiilin kaapelisarja - Jakajakaapeli verkkokaapelille - kahden (2) palloventtiilin asennukseen, mukaan lukien 3x Cat. 6 verkkokaapelit (0,6 m) |
1 kpl. |
- |
1 verkkokaapeli 0,6 m yhden venttiilin liittämiseen sisältyy kaikkiin tuotepaketteihin. Tuotepaketti, jossa on jakaja ja 2x verkkokaapelia, myydään lisävarusteena lisäventtiilin liittämistä varten.
|
D |
Anturinauha 3 m m/3,5 mm Jack | 1 kpl. |
- |
Anturinauha liitetään keskusyksikköön, vedetään alas jakokaapin pohjaan ja kiinnitetään kaksipuolisella teipillä vesivuodon havaitsemista varten. |
|
|
ModePanel+ |
1 kpl. |
- |
Langaton kytkinpaneeli koti- ja poissaolotilojen asettamiseen ja hälytysten peruuttamiseen. Asetetaan helposti järjestelmää vasten Abralife-sovelluksen avulla asentajavirrassa. |
Y |
Jakokaappi |
1 kpl. |
- |
Jakokaappi, jossa on kuuman ja kylmän veden syöttö. |
Tuoteluettelo
| Tuotteen tyyppi | Yksiköiden lukumäärä | Tuotteen kuvaus | Tuotenumero | EAN / GTIN | NRF |
|
Abra Linkbox+ 4G tai Abra Linkbox+ WiFi (B) |
1 kpl. | Keskusyksikkö, joka käsittelee antureiden signaaleja ja ohjaa palloventtiilejä. |
72.380.337113 tai 72.380.337112 |
tai 7072380371127 |
5648934 tai soita 5648933 |
| 230V -> 24V 1.0A virtasovitin (B) | 1 kpl. |
24V DC-virtalähde Linkbox+ WiFi- ja Linkbox+ 4G -laitteille. Virta-adapteri sisältyy kaikkiin Linkbox+ |
72.380.337315 | 7072380373152 | 5648925 |
|
Waterguard+ Palloventtiili DN15 1/2"(C) tai Waterguard+ Palloventtiili DN20 3/4"(C) |
2 kpl. | Palloventtiili asennetaan vesijohtoon veden virtauksen säätöä varten. |
72.380.337303 tai 72.380.337304 |
7072380373039 tai 7072380373046 |
5648911 tai 5648912 |
| Waterguard+ 1/2" ja 3/4" Venttiilin toimilaite(C) | 2 kpl | Toimilaite palloventtiilin käyttämiseen anturipalautteen perusteella. | 72.380.337305 | 7072380373053 | 5648876 |
| Waterguard+-anturinauha ja 3,5 mm:n liitin(D). | 1 kpl. | Langallinen vesianturi, joka havaitsee veden läsnäolon. | 72.380.337307 | 7072380373077 | 5648877 |
| Cat.6 kaapeli - 2xRJ45 - 0,6 m(Z) |
1 kpl. |
Verkkokaapeli Linkbox+:n ja venttiilitoimilaitteen väliseen liitäntään.
|
72.380.337324 | 7072380373244 | 5648887 |
| Kahden palloventtiilin kaapelisarja(Z) |
1 kpl. |
Tuotepaketti, jossa on 2x Cat. 6-kaapelit ja 1x RJ45-kaapelin jakaja enintään 2 venttiilin asennukseen. |
72.380.337322 | 7072389373220 | 5648893 |
| Abra ModePanel+ |
1 kpl |
Langaton kytkinpaneeli Abralta vedensyötön ja hälytysten ohjaamiseen. |
72.380.337346 | 7072380373466 | 5648914 |
Käytä asennukseen erikseen myytävän Abra ModePanel+ -kytkinpaneelin+ lisäksi tuotepakettia Waterguard+ Wireless Double 1/2 - [Art. no.: 72.380.337110 - NRF: 5648931 - NOBB: 60600424].
Täydellinen yleiskatsaus tuotepaketeista ja Waterguard+ -tuotteisiin kuuluvista tuotteista on artikkelissa Katsaus Waterguard+ -tuotepaketteihin ja tuotenumeroihin (https://support.waterguard.no/hc/articles/14813969010845).
Asennusopas
Yksityiskohtaiset ohjeet siitä, miten tuote asennetaan oikein ja turvallisesti, ovat saatavilla Waterguard-tuesta kohdasta Asennus- ja käyttöopas - Waterguard Support (https://support.waterguard.no/hc/categories/13644910475549).
