Johdanto Waterguard+ -ohjelmaan
Waterguard+ voidaan kytkeä ja ohjata suoraan SD-järjestelmistä tai kolmannen osapuolen rakennuksenhallintajärjestelmistä (BMS) IO-moduulin avulla. Tähän tarkoitukseen voidaan käyttää vain Linkbox+ 4G:tä.
Kun IO-moduuli on kytketty, SD-järjestelmä vastaanottaa vuotohälytykset. Lisäksi on mahdollista avata ja sulkea venttiilejä, asettaa vesihälytyksiä ja tarkastella vesihälytysten ja venttiilien asentojen tilaa suoraan SD-järjestelmästä. IO-moduuli kommunikoi langattomasti Zigbeen kautta Linkbox+:n kanssa.
PS. Vaihtoehtoinen tapa muodostaa yhteys SD-järjestelmään on BACnet IP -protokollan kautta. Tämä liitäntätapa ei vaadi muita komponentteja kuin tavallisen verkkokaapelin (Cat6), ja siksi se on suositeltava ratkaisumme, jos SD-järjestelmä tukee tätä.

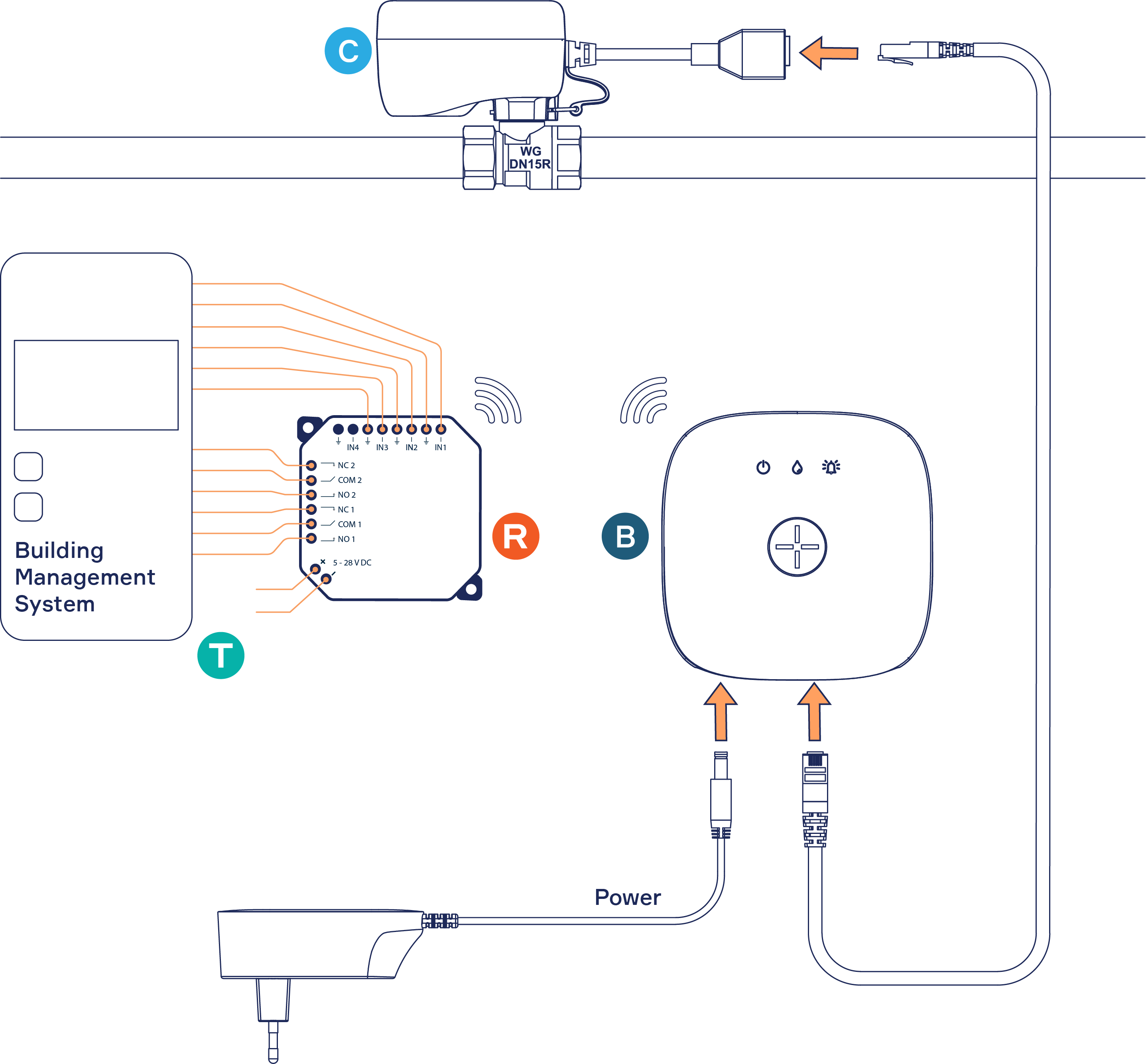

Periaatepiirros

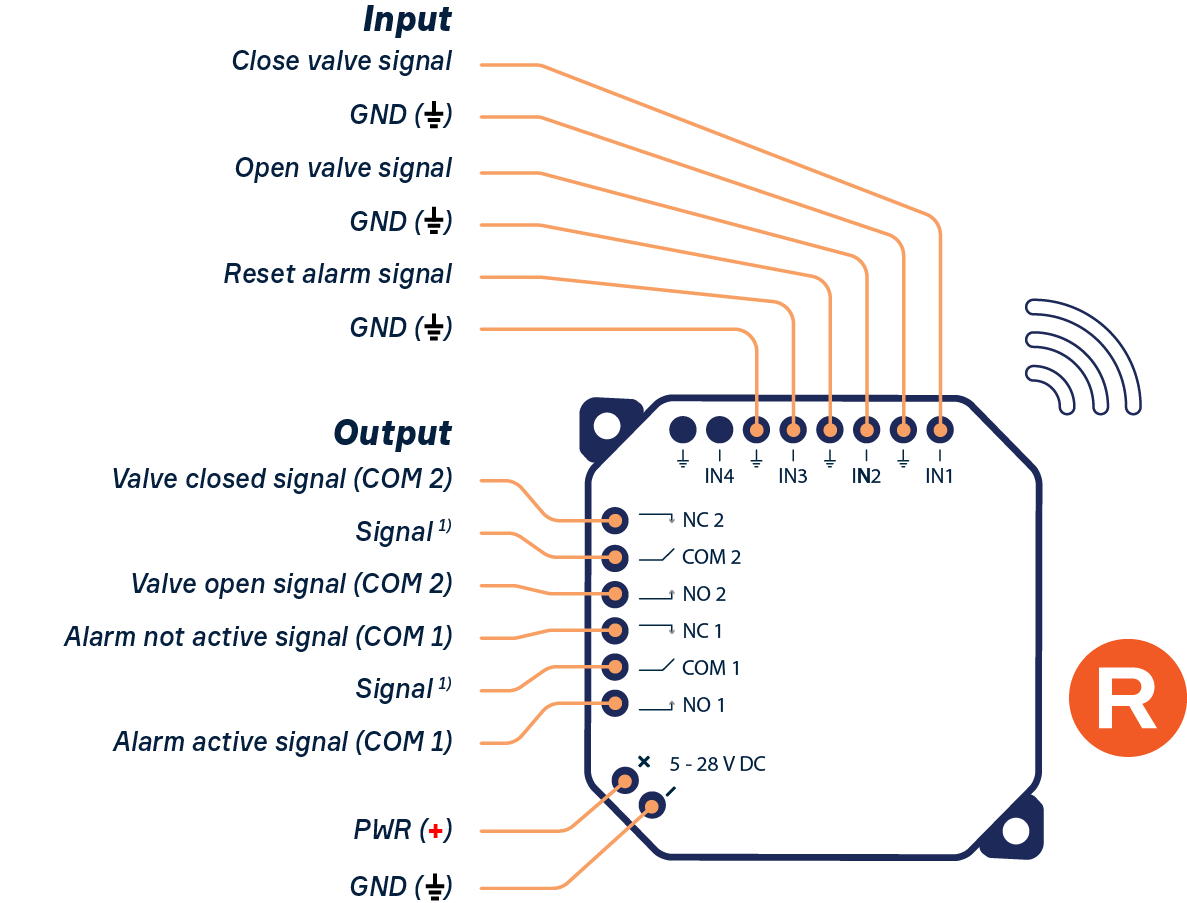

Kytkentäkaavio
| Signaalit | Liitäntä I/O-moduulissa |
| Tulot | |
| Signaali venttiilin sulkemiseen | IN1 |
| Signaali venttiilin avaamiseen | IN2 |
| Signaali hälytyksen peruuttamistavarten | IN3 |
| Kaikki tulot on kytkettävä maahan |
|
| 5-28V DC | + |
| - | |
| Lähdöt | |
| Signaali vesihälytyksen laukeamisesta | NO1 |
| Vesihälytyssignaalia ei ole laukaistu | NC1 |
| Signaali, joka vahvistaa venttiilin olevan auki | NO2 |
| Signaali, joka vahvistaa venttiilin olevan suljettu | NC2 |
|
5-28V DC Käytä I/O-moduulin virtalähdettä, vaihtoehtoisesti SD-järjestelmän oma signaali. |
COM1 + COM2 |
Ratkaisun kuvaus
Linkbox+ 4G (B) asennetaan ja liitetään venttiileihin (C) kyseisen rakennuksen vesiensuojelua varten. Vuotoanturit ja/tai anturinauha asennetaan tarpeen mukaan.
Asenna I/O-moduuli (R) lähelle Linkbox 4G:tä (esim. kattoon) ja liitä se 5-28 V DC-virtalähteeseen ja SD-järjestelmään (T) I/O-moduulin INPUT- ja OUTPUT-porttien kautta (Käytä SD-järjestelmän asianmukaisia portteja signaalien lähettämiseen ja vastaanottamiseen I/O-moduulilta sekä moduulin virransyöttöön. Katso edellä oleva kytkentäkaavio).
Lopuksi IO-moduuli paritetaan Linkbox+ 4G:n kanssa Abralife-sovelluksen avulla.
Lisätietoja IO-moduulista ja sen asennuksesta on tässä artikkelissa.
Tiedot, jotka voidaan siirtää I/O-moduulin kautta
Tulot
- Signaali venttiilin sulkemiseksi
- Signaali venttiilin avaamiseksi
- Signaali hälytyksen peruuttamistavarten
Lähdöt
- Vesihälytyssignaali (aktiivinen hälytys)
- Vesihälytyksensignaali (hälytys peruutettu)
- Signaali venttiilin avaamisenvahvistamiseksi
- Signaali venttiilin sulkeutumisenvahvistamisesta
Tulon tekniset tiedot
Kontaktitulo (potentiaalivapaa kytkin tai rele)
Lähtöjen tekniset tiedot
Maksimi kytkinjännite: 30V
Max kytkentävirta: 1A
Tuoteluettelo
Waterguard+-järjestelmän liittämiseksi SD-järjestelmään IO-moduulin kautta tarvitset Develco (Frient) Smart IO -moduulin (tuotenumero 94438/ EAN 5713594003986) sekä sopivan johtimen potentiaalivapaille signaaleille (esim. BUS-kaapeli tai RK/PN 0,75).
Abra Portal ja kauko-ohjaus

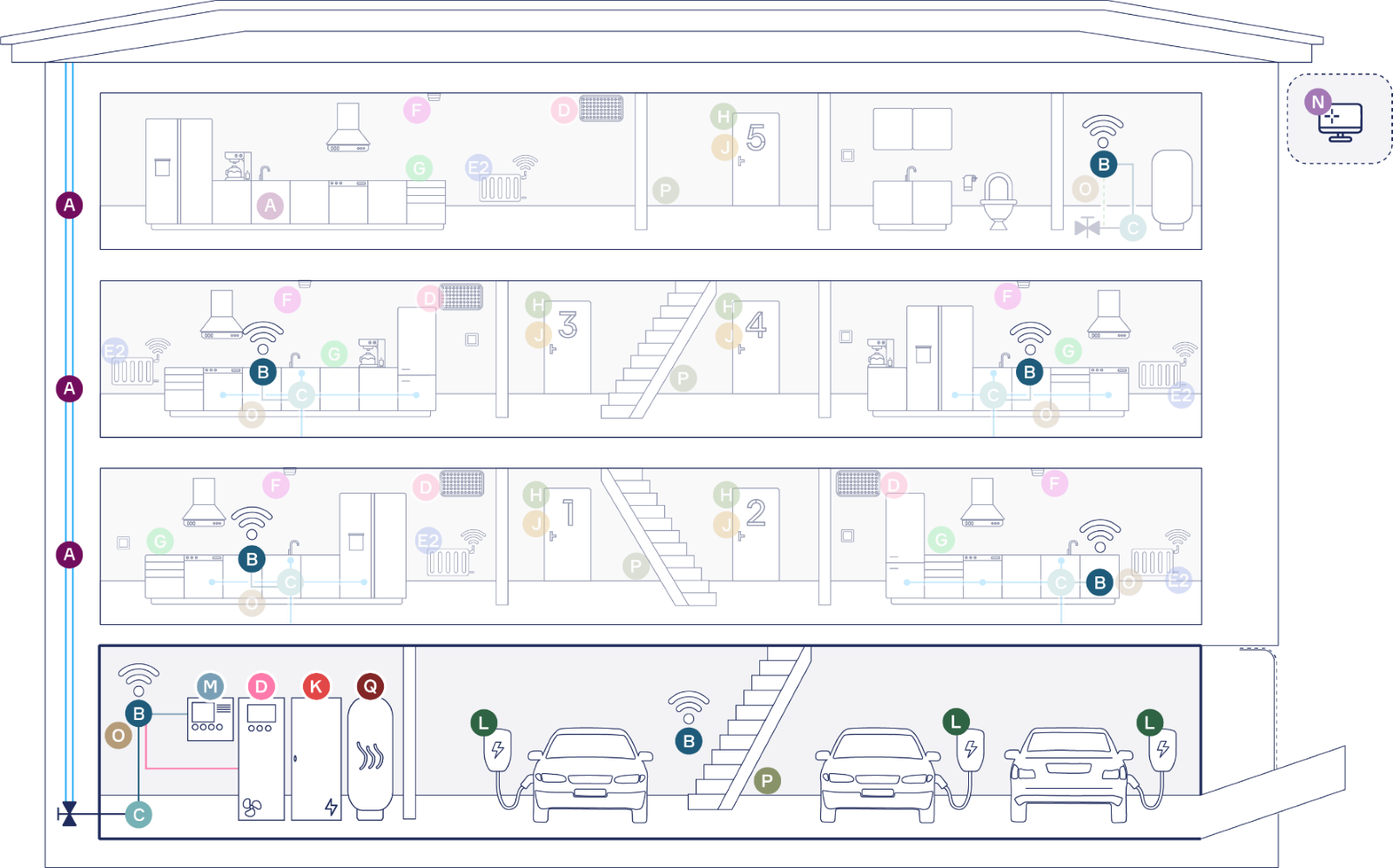

Usean asunnon rakennuksissa tai liikerakennuksissa voidaan saavuttaa merkittäviä etuja käyttämällä Abraa yläjärjestelmänä. Rakennuksen hallinnoijalla on pääsy Abra Portaliin(N) hallintaa varten, mikä mahdollistaa asennuksen tilan seuraamisen sekä ei-toivottujen tilanteiden havaitsemisen ja estämisen varhaisessa vaiheessa.
Yksiköiden väliset ilmoitukset esimerkiksi tulipalon sattuessa lisäävät asukkaiden turvallisuutta ilman, että heidän tarvitsee käsitellä eri sovelluksia ja ratkaisuja.
Abra-universumi kehittyy jatkuvasti, ja tulevaisuudessa yhä useampi osa rakennusten teknisestä infrastruktuurista on yhteensopiva Abran kanssa. Klikkaa tästä saadaksesi lisätietoja.
