Introduksjon
Dette er en detaljert løsningsbeskrivelse som viser ulike måter å installere Linkbox+ (B) i tilknytning til fordelerskap og i himling. Artikkelen beskriver ikke installasjon av ventiler og annet tilbehør. Se heller oversikt over spesifikke installasjonsløsninger.
Løsningsbeskrivelse
Linkbox+ monteres 1) utenfor fordelerskap i metall, 2) inni fordelerskap i plast eller 3) ovenfor himling i næringsbygg.
Installasjon

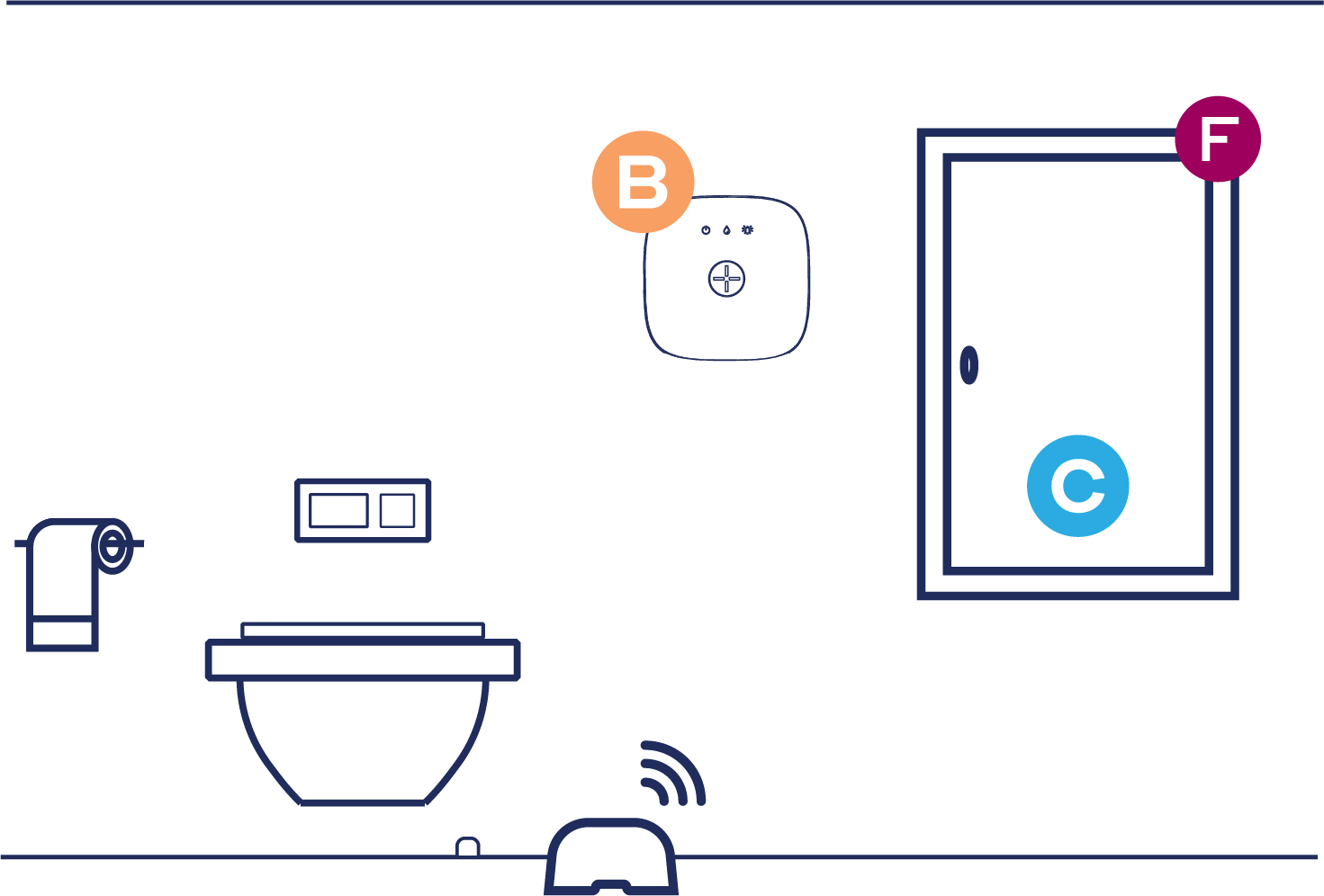

Koblingsskjema - Installasjon utenfor fordelerskap
Strømtilførsel og nettverkskabel for styring av ventiler (C) føres skjult i vegg fra fordelerskap (F) til Elko dobbel veggboks (bak B). Linkbox+ (B) monteres på Linkbox+ Safety Bracket (bak B) i kombinasjon med Namron deksel (bak B) tilhørende dobbel veggboks. Linkbox+ Safety Bracket er tilpasset montasje direkte på veggboks, og benytter skruer som medfølger veggboksen. Kabler trekkes ut gjennom borede hull i Namron deksel og tilkobles Linkbox+.
Vi anbefaler å benytte Elko dobbel veggboks i kombinasjon med Namron deksel for dobbel veggboks, samt Linkbox+ Safety Bracket (sikkerhetsbrakett).
| Ikon | Produkt | Antall | Kommentar | Beskrivelse |
|
|
Linkbox+ (sentralenhet) og medfølgende 24V strømadapter |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Sentralenheten Linkbox+ (B) monteres ved å benytte produktene i listen nedenfor; først montertes dobbel veggboks, deretter deksel, Safeby Bracket og så Linkbox+. Prøvemontér og bor så hull i deksel for å føre kabler fra veggboks til Linkbox+ |
|
Linkbox+ Safety Bracket |
1 stk. |
- |
Festehull er tilpasset veggboks med 60 mm avstand mellom hull. |
|
|
Namron deksel for dobbel veggboks |
1 stk. |
- |
- |
|
|
Elko dobbel veggboks |
1 stk. |
- |
Veggboks installert i vegg, kabler fra ventiler og strømtilførsel ført skjult i veggen. |
|
|
|
Waterguard ventiler |
Avhengig av installasjon |
Se spesifikke veiledere for ventiler |
Ventiler montert i fordelerskap, enten kuleventiler eller magnetventiler |
|
|
Fordelerskap |
1 stk. |
- |
Fordelerskap laget i plast eller metall. |
Produktliste - Installasjon utenfor fordelerskap
| Produkt | Antall | Art.nr. | NOBB |
| Linkbox+ (sentralenhet) og medfølgende 24V strømadapter |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Linkbox+ 4G eller Linkbox+ WiFi |
| Linkbox+ Safety Bracket |
1 stk |
72.380.337313 |
5648924 |
|
Namron deksel til dobbel veggboks (El.no. 1214926) |
1 stk. |
7070990330800 (Namron) |
N/A |
|
Elko dobbel veggboks |
1 stk. |
EKO07420 (Elko) |
N/A |

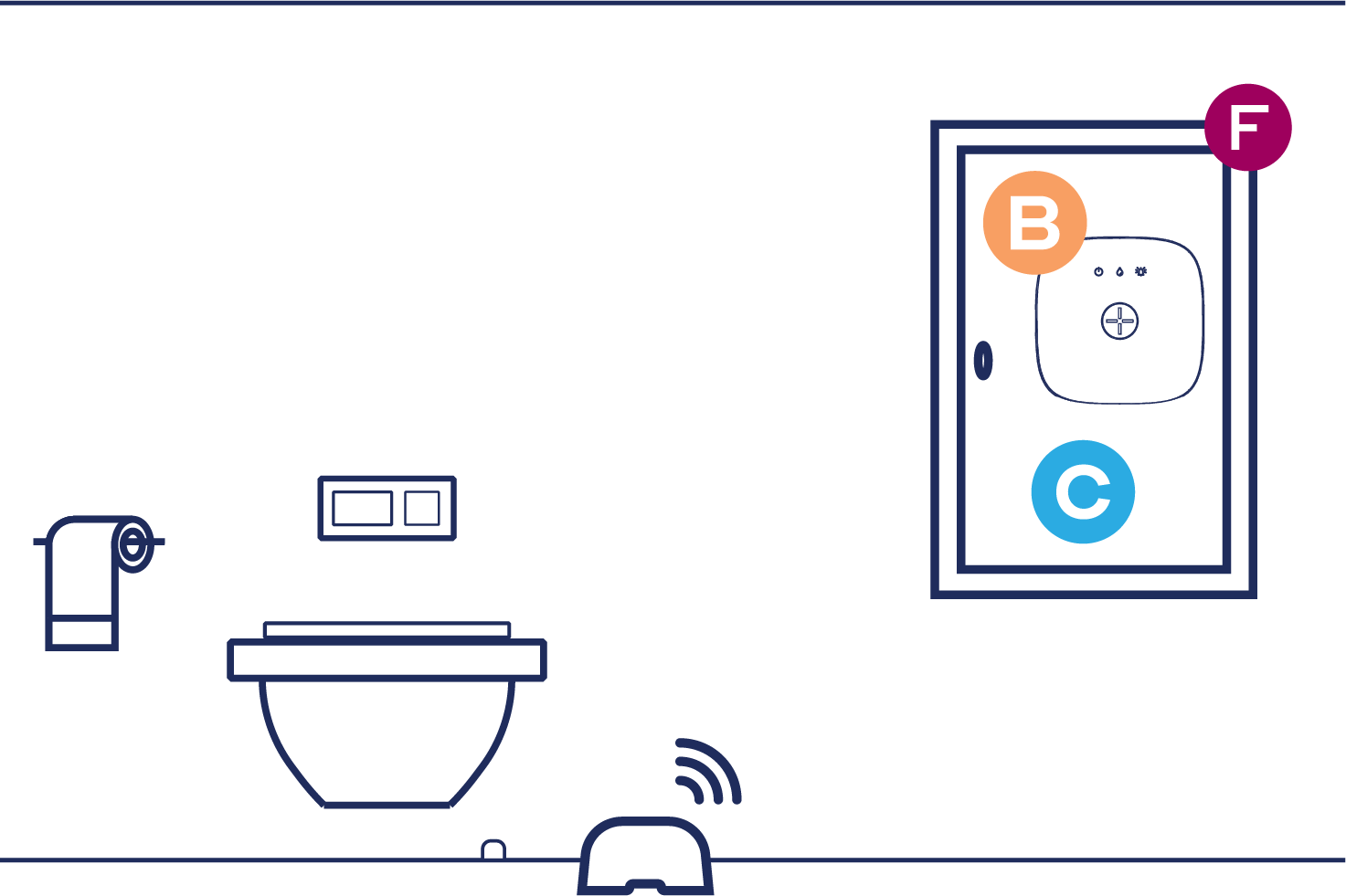

Koblingsskjema - Installasjon inni fordelerskap i plast
Strømtilførsel og nettverkskabel for styring av ventiler (C) tilgjengeliggjøres inni fordelerskapet utført i plast, eller der frontplate/dør er laget i plast. Linkbox+ (B) monteres på medfølgende brakett inni fordelerskapet.
Merk!
- Separat veggstikk med 230V AC må være tilgjengelig inni fordelerkskapet.
- Fordelerskapet må være lagt i plast eller ha frontplate/dør i plast for å minimere påvirkningen på den trådløse rekkevidden mellom Linkbox+, WaterSensor+ og eventuelle andre smarte enheter som er installert.
| Ikon | Produkt | Antall | Kommentar | Beskrivelse |
|
|
Linkbox+ (sentralenhet) og medfølgende 24V strømadapter |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Sentralenheten (B) monteres på egnet sted i kjøkkeninnredningen ved hjelp av medfølgende veggbrakett og tilkobles strøm via medfølgende 24V strømadapter.
|
|
|
Waterguard ventiler |
Avhengig avz installasjon |
Se spesifikke veiledere for ventiler |
Ventiler montert i fordelerskap, enten kuleventiler eller magnetventiler |
|
|
Fordelerskap |
1 stk. |
- |
Fordelerskap laget i plast eller metall. |
Produktliste - Installasjon inni fordelerskap i plast
Installasjonen krever ingen ytterligere produkter fra Abra eller Waterguard utover installasjon av veggstikk for 24V strømadapter.
| Produkt | Antall | Art.nr. | NOBB |
| Linkbox+ (sentralenhet), inkludert medfølgende 24V strømadapter og standard brakett |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Linkbox+ 4G eller Linkbox+ WiFi |

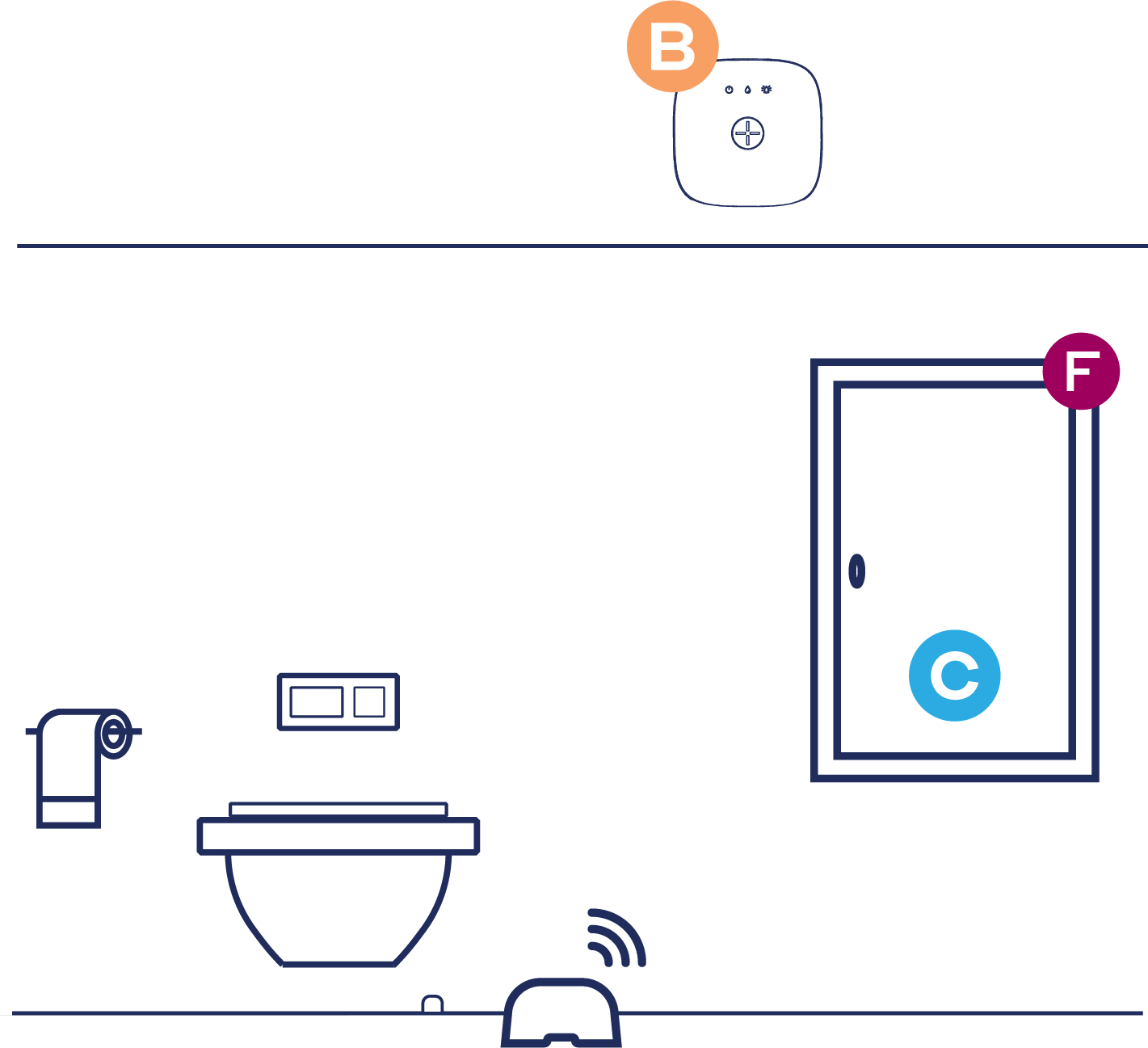

Koblingsskjema - Installasjon i himling
Linkbox+ (B) installeres på medfølgende brakett i himling (ovenfor takplater) og tilkobles nettverkskabel fra ventiler (C) montert i fordelerskap (F). Dersom medfølgende nettverkskabel (0.6 m) er for kort, kan alle standard nettverkskabler (Cat 5 eller nyere) inntil 100 m lengde benyttes.
Merk!
- Installasjonsmetoden er typisk for næringsbygg og andre steder der det er løse takplater. Installasjonen er spesielt egnet for integrasjon mot SD-anlegg for integrasjon mot andre systemer i bygget. Se artikkelen Waterguard+ koblet til SD-anlegg for mer informasjon.
Produktliste - Installasjon i himling
Installasjonen krever ingen ytterligere produkter fra Abra eller Waterguard utover installasjon av veggstikk for 24V strømadapter.
| Produkt | Antall | Art.nr. | NOBB |
| Linkbox+ (sentralenhet), inkludert medfølgende 24V strømadapter og standard brakett |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Linkbox+ 4G eller Linkbox+ WiFi |
