Oppgradere eksisterende Waterguard til Waterguard+

Introduksjon

Dersom din bolig allerede har Waterguard lekkasjesikring installert, kan du enkelt oppgradere til et fullverdig Waterguard+ system uten bistand fra rørlegger.

Ved å installere den nye sentralenheten Linkbox+ og nytt strømadapter for Linkbox+ og magnetventiler (24V DC / 230V AC) er det mulig å styre inntil tre (3) magnetventiler via Linkbox+, samt se status og styre ventiler i Abralife-appen.

Det nye strømadapteret for oppgradering fra Waterguard til Waterguard+ blir tilgjengelig i første halvdel av 2024.

Løsningsbeskrivelse

Oppgradering kan gjennomføres uavhengig av eksisterende Waterguard-system, forutsatt at eksisterende magnetventil(er) er av typen som benytter Danfoss 230V AC solenoider. Det er mulig å styre inntil tre (3) magnetventiler ved å seriekoble ventilene. Se siste avsnitt for mer informasjon.

Følge anvisningene nedenfor for å oppgradere fra Waterguard til Waterguard+:

1. Trekk eksisterende ventiladapter ut fra stikkontakten for å bryte strømtilførselen.


2. Løsne skrue(r) som holder fast kontakten på ventil (C) og trekk av kontakten.


3. Installer sentralenheten Linkbox+ ved å følge anvisningene i artikkelen installasjon og oppstart av Linkbox+.


4. Installer nytt strømadapter for Linkbox+ og magnetiske solenoidventiler ved å følge veiledningen nedenfor

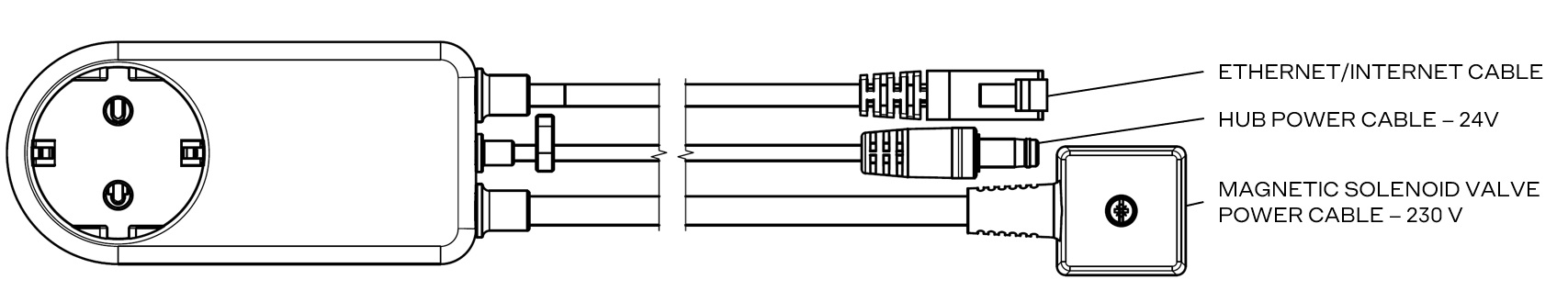

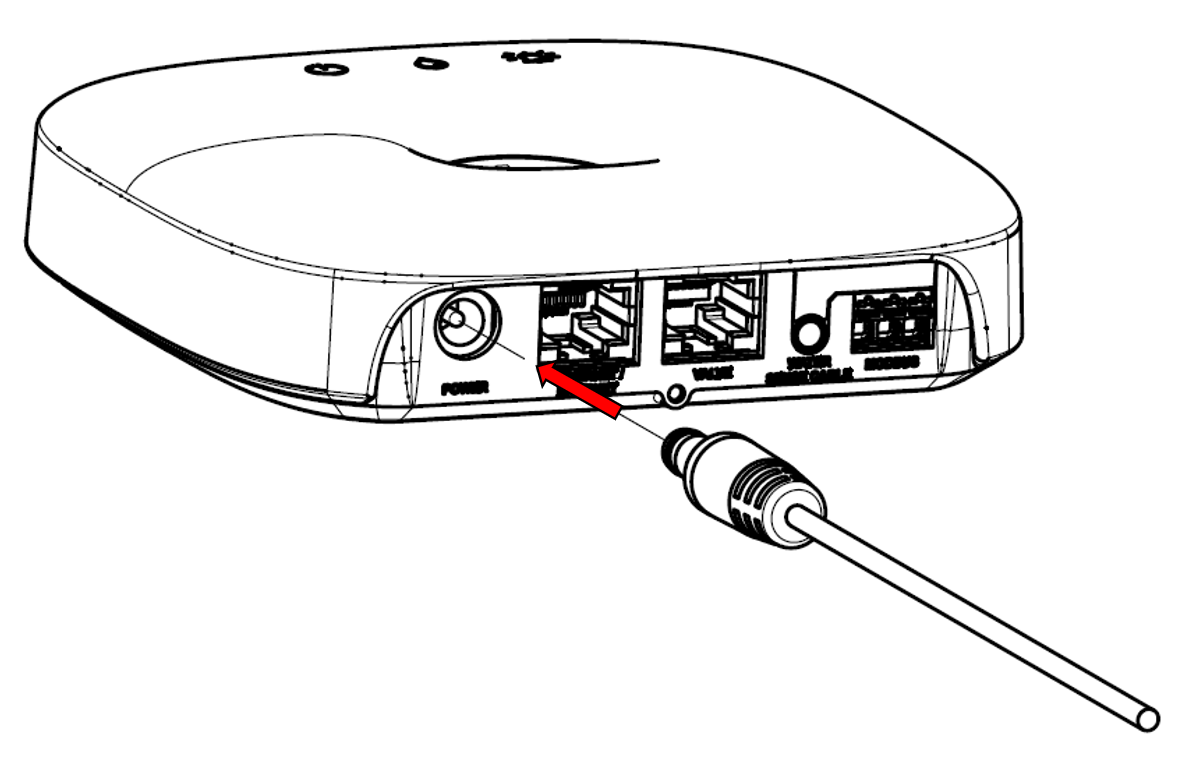

   • Koble Cat.6 nettverkskabel og 24V strømkabel til Linkbox+

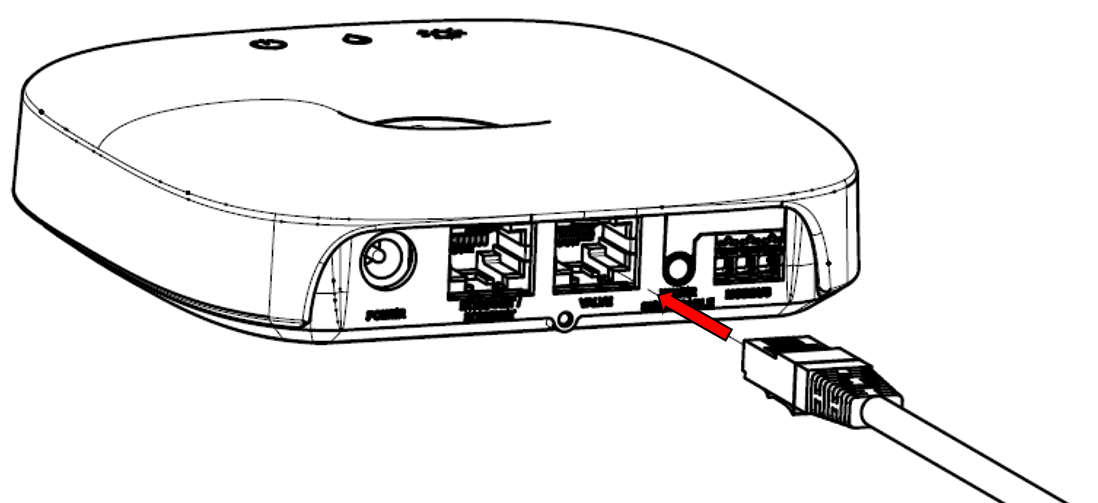

     OBS! Porten merket "Valve" skal benyttes til Cat.6 nettverkskabelen fra det nye strømadapteret.

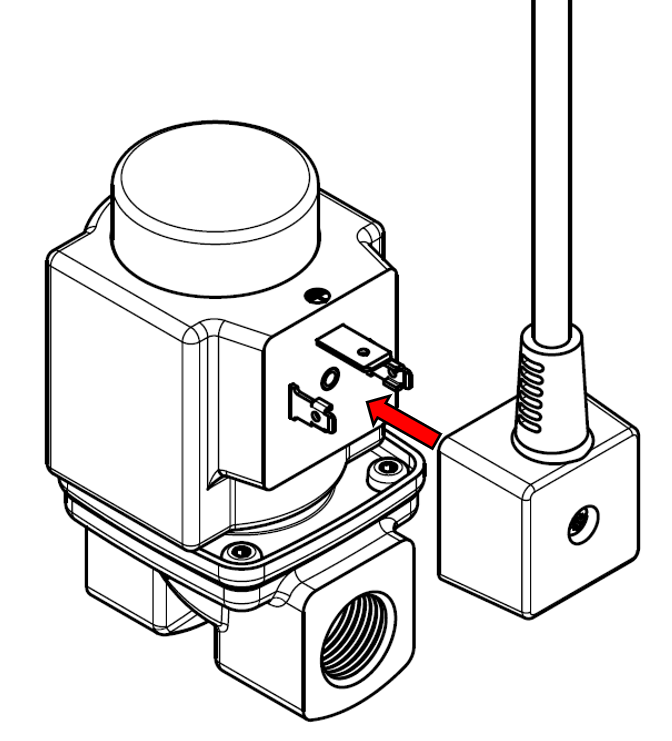

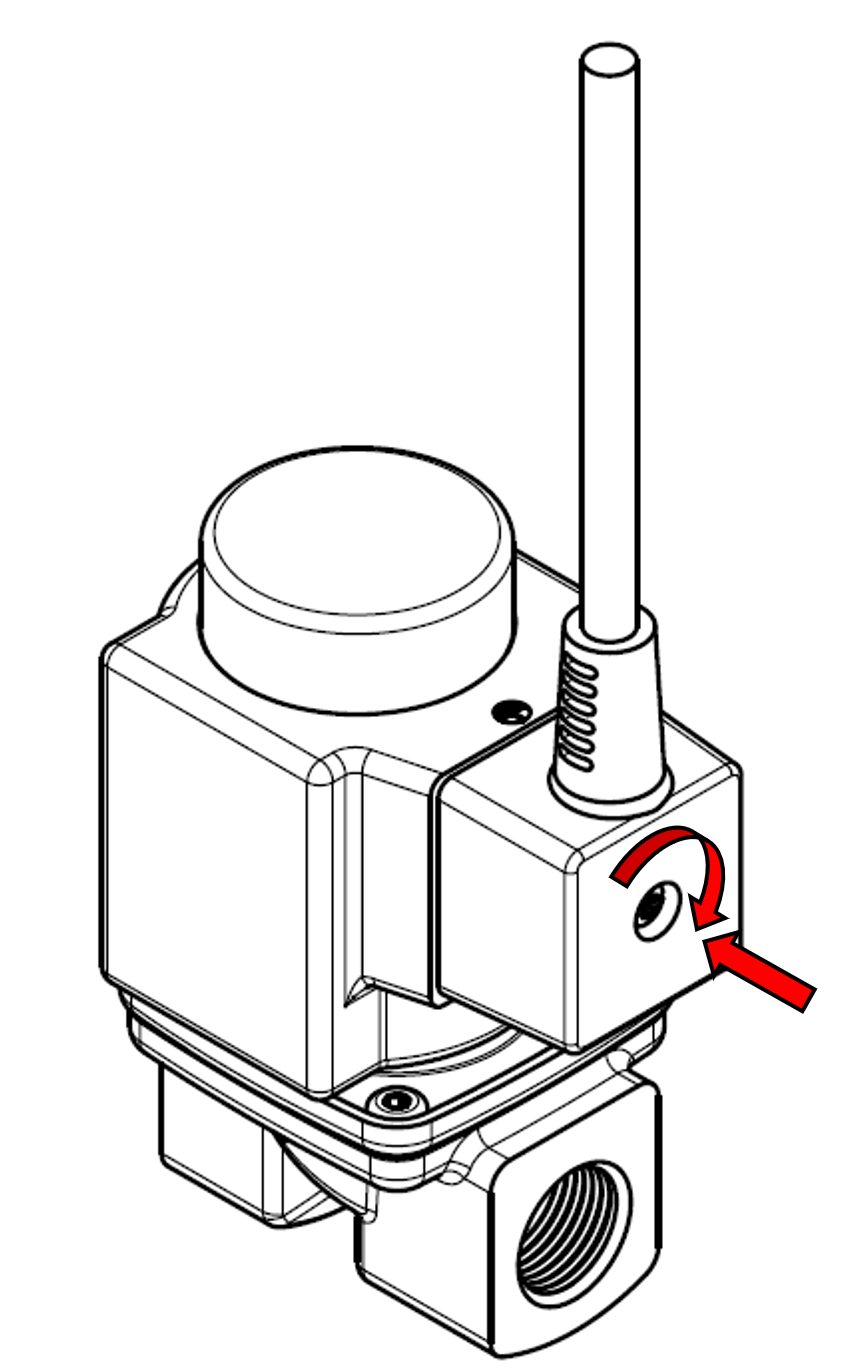

   • Koble 230V strømkabel til magnetventilen og sikre kontakten med medfølgende skrue.
     (OBS! Påse at strømadapteret IKKE er tilkoblet strøm)





   • Plugg strømtilførselen i en stikkontakt med 230V AC.



5. Påse at Linkbox+ starter opp og koble eventuelle trådløse vannsensorer til Linkbox+ ved å følge stegene i artikkelen oppmelding av trådløse sensorer.


6. Installer trådløse vannsensorer eller sensortape for vanndeteksjon ved å følge instruksjonene i artikkelen installasjon og utplassering av sensorer.


7. Utfør funksjonstest for å sikre at det nye systemet fungerer som det skal.


8. Dersom du ønsker å styre systemet via Abralife-appen, må du aktivere ditt nye Waterguard+ system. Scan QR-koden på fremsiden av Linkbox+ for å komme i gang.

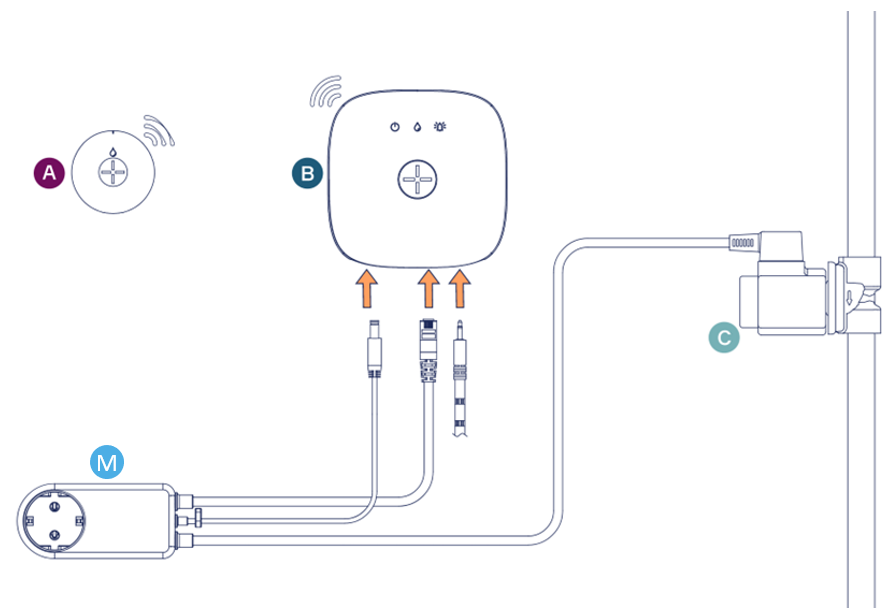

Koblingsskjema - installasjon av strømadapter for styring av én (1) magnetventil

Ikon	Produkt	Antall	Kommentar	Beskrivelse
	WaterSensor+ trådløs vannsensor	Inntil 50 stk.	-	Trådløs sensor tilkobles Linkbox+ og plasseres ut på kjøkken (og/eller andre rom som trenger overvåking).  Sensoren måler temperatur og luftfuktighet i tillegg til vanndeteksjon.
	Linkbox+	1 stk.	Linkbox+ 4G eller Linkbox+ WiFi	Sentralenheten (B) monteres på egnet sted i kjøkkeninnredningen ved hjelp av medfølgende veggbrakett og tilkobles strøm via medfølgende 24V strømadapter.
	Danfoss magnetventil (1/2"-2")	Inntil 3 stk.	Allerede installert ved oppgradering fra Waterguard til Waterguard+	Danfoss 230V AC magnetventil (Waterguard).
	Strømadapter for Linkbox+ og magnetventiler (24V DC/230V AC)	1 stk.	-	Linkbox+ Power adapter 24VDC/230VAC tilkobles Linkbox+ og ventil. Adapteret tilkobles strøm etter tilkobling.
	Sensor Tape med Jack	1 stk.	-	Selvklebende sensortape kobles til Linkbox+ og trekkes ned og festes langs gulvet der det antas at vann vil samles ved søl eller lekkasje. Det er viktig at underlaget er rent slik at sensortapen festes godt til underlaget!

For din sikkerhet

OBS!

• Tilkobling av magnetventil egnet for lavere spenning enn 230V kan føre til eksplosjon og brann!
• Spolen (blå enhet i plast) SKAL være montert på ventil før strømadapteret settes i stikkontakten.

Det er KUN 230V AC magnetventiler fra Danfoss som kan benyttes med Waterguard+ strømadapteret. Magnetventilene trenger ikke være levert av Waterguard, men hvis Danfoss-ventilen er levert av en annen leverandør, husk å sjekke at ventilen har 230V strømtilkobling (se hvit skrift på den blå spolen).

Dersom du har en Danfoss-ventil med spole (blå enhet i plast) som IKKE benytter 230V AC strømtilførsel av typen Normally Open (NO) (eks. 12V eller 24V) kan denne erstattes med NOBB nr. 5640951.

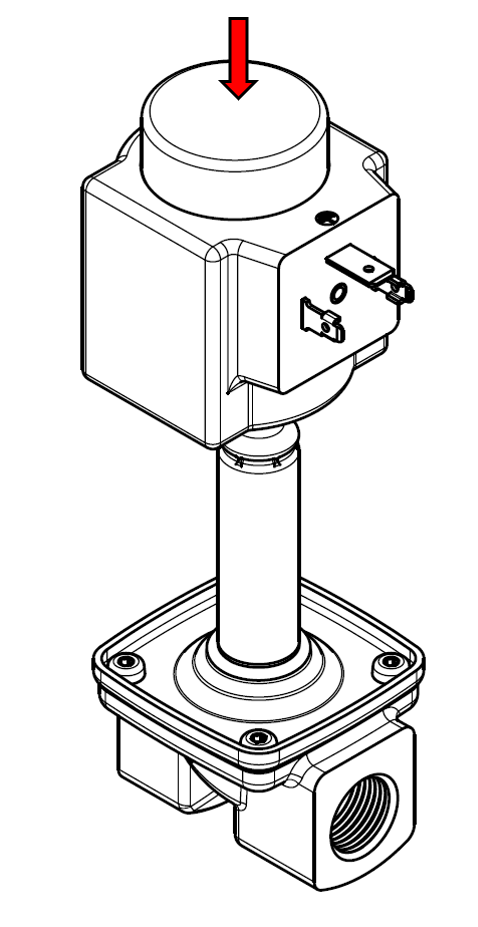

Fjern den gamle spolen ved å 1) vippe den av med en flat skrutrekker, og 2) trykke ned ny spole til det høres et merkbart "KLIKK" og spolen sitter fast på ankeret (metalldel av ventil). Spolen kan roteres til ønsket retning.

Produktliste - installasjon av strømadapter for styring av én (1) magnetventil

Tilvalg og alternativer

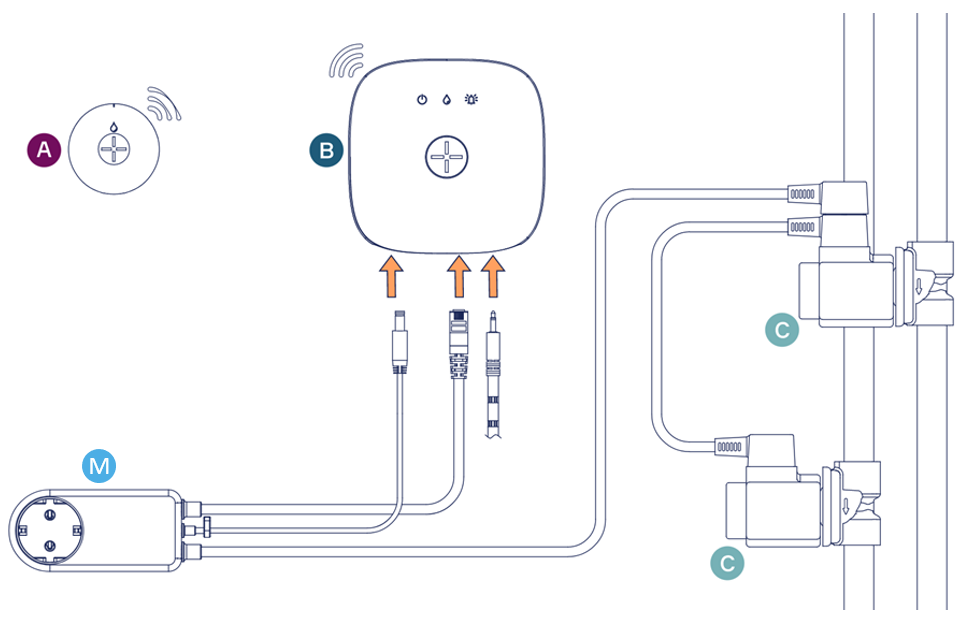

Koblingsskjem - styring av to (2) eller tre (3) magnetventiler

Dersom din bolig har flere magnetventiler allerede installert (f.eks. på kaldt- og varmtvannsinntaket), kan magnetventilene seriekobles ved hjelp av en utvidelseskabel for magnetventiler. Linkbox+ vil stenge alle ventilene ved signal om lekkasje. Én Linkbox+ kan styre inntil 3 magnetventiler. Eksisterende splitt- og skjøtekabler installert med Waterguard kan også benyttes for Waterguard+.

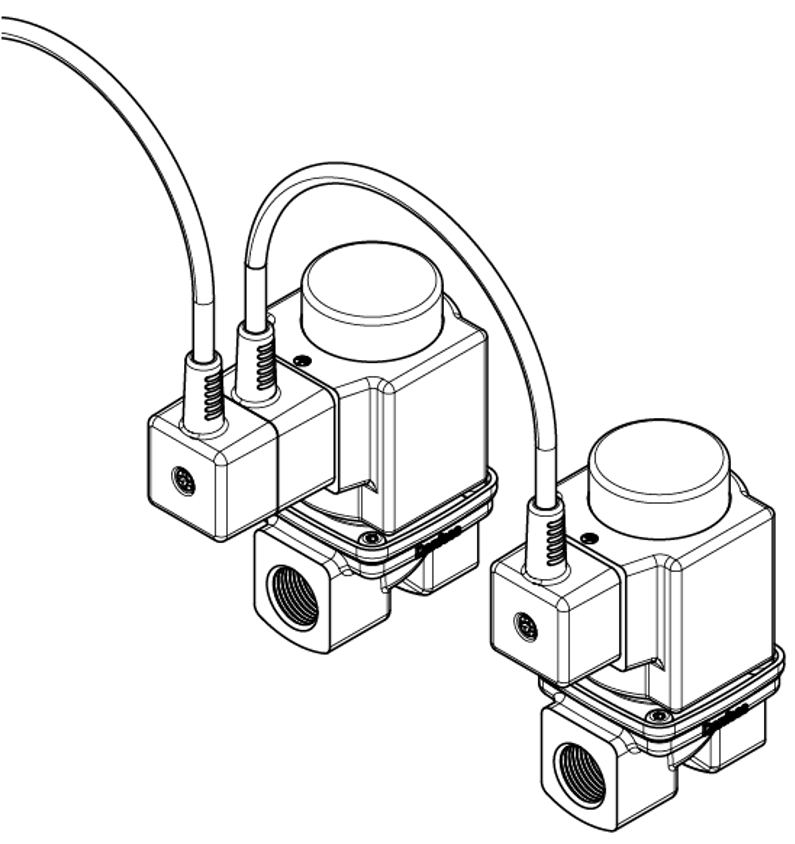

Bilde: Med en splitt- eller skjøtekabel mellom ventilene kan Linkbox+ styre opptil 3 seriekoblede magnetventiler.

Produktliste - ekstra produkter som behøves ved styring av to (2) eller tre (3) magnetventiler
