Installasjon av UPS for bruk med Waterguard+ for full lekkasjesikring ved strømbrudd

Oversikt

En avbruddsfri strømforsyning (UPS) kan benyttes sammen med Waterguard+ for å sikre drift også under strømbrudd. Dette er aktuelt i bygg hvor kontinuerlig overvåkning og styring av vannstopp er kritisk, som i næringsbygg, borettslag eller fritidsboliger med ustabil strømforsyning.

Hvorfor UPS?

UPS er særlig anbefalt i bygg med hyppige strømbrudd, i næringsbygg eller tekniske rom der konsekvensene av en lekkasje kan bli store, samt i fritidsboliger som står uten fast tilsyn.

• Sikkerhet: Vann kan stenges selv ved strømbrudd.

• Driftssikkerhet: Reduserer risiko for vannskader under strømbrudd.

• Fleksibilitet: Kan kombineres både med Linkbox+ og Adapter-løsninger.

• Trygghet: Gir ekstra forsikring om at systemet alltid er aktivt.

Løsningsbeskrivelse

For Abra Linkbox+ og Waterguard+ Adapter benyttes normalt en 230 V UPS. Denne monteres i egnet monteringsboks, og stikkontakt (Schuko) tilkobles UPS som ved standard installasjon.


For Abra Linkbox+ kan det alternativt benyttes en 24 V UPS. Da føres 24 V inn til UPS, og 24 V føres videre ut til Linkbox+ via en ledning med kompatibel 5,5 mm plugg (barrel jack-overgang).

Se bilder nedenfor som angir installasjonen. Merk at bildene kun viser Abra Linkbox+ og Waterguard+ Adapter uten tilhørende ventiler og sensorer. Se egne artikler på support.waterguard.no for installasjonsveiledning.

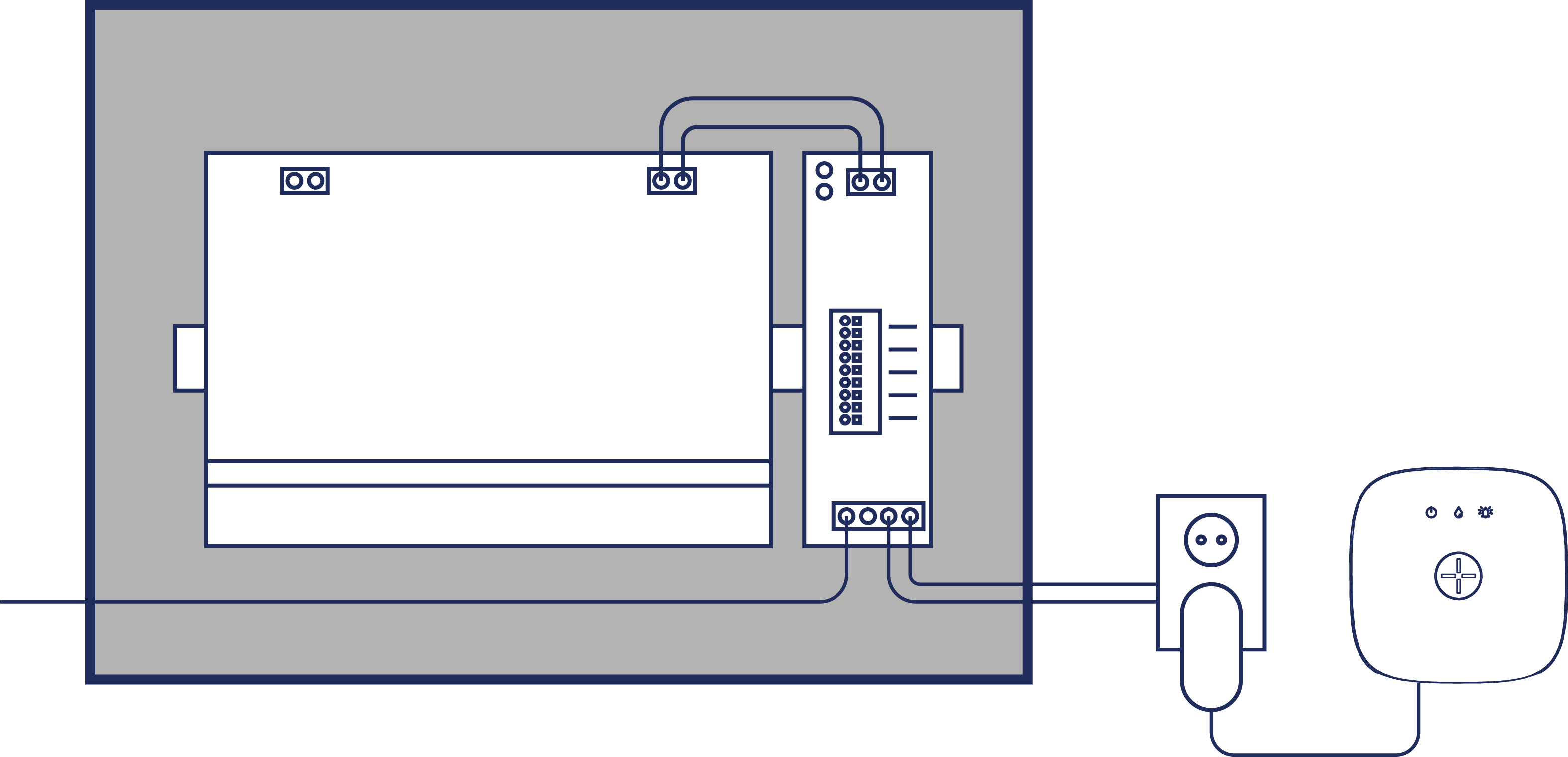

Abra Linkbox+

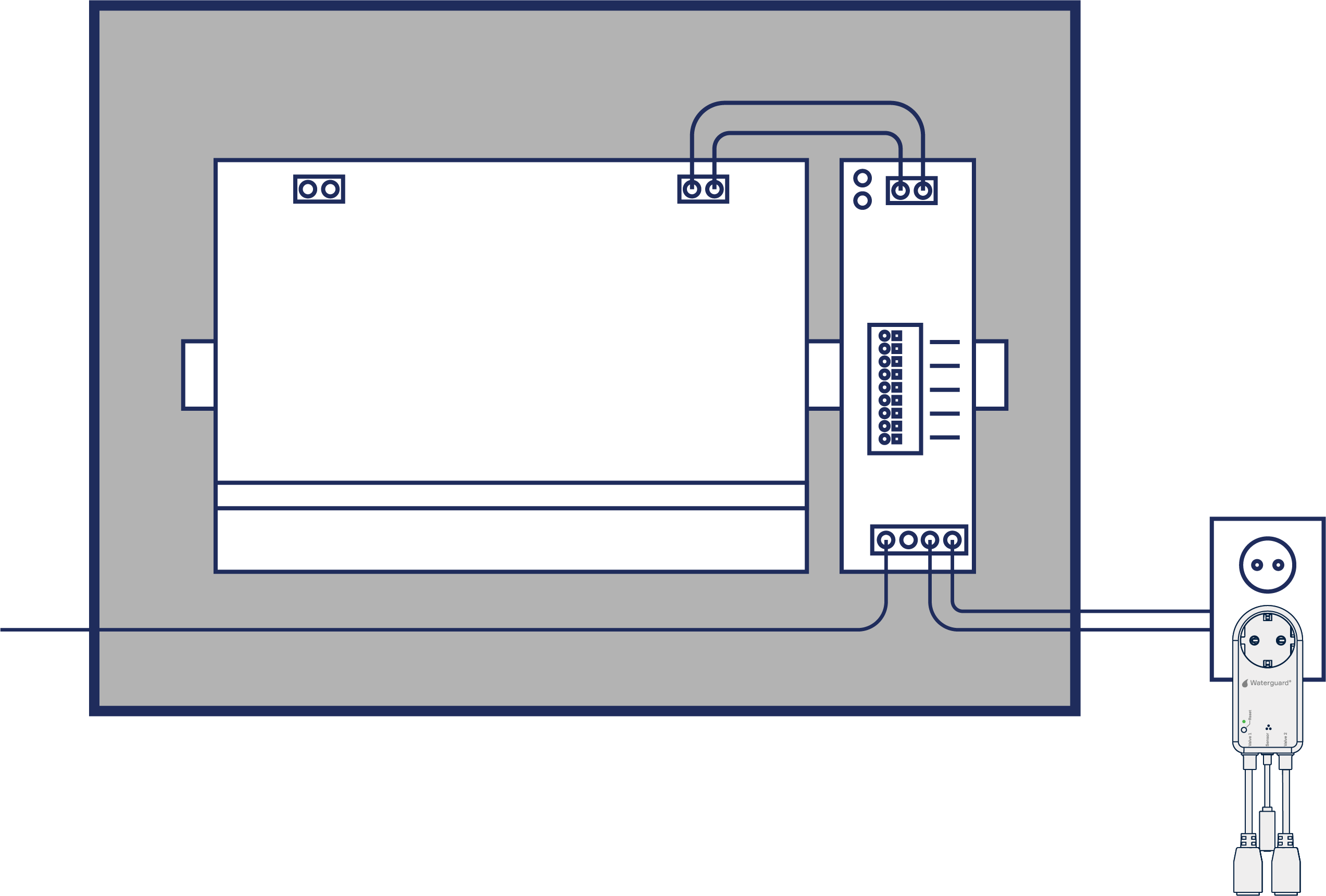

Waterguard+ Adapter

Krav til UPS

• Skal levere stabil strømforsyning (230 V AC eller 24 V DC avhengig av valgt løsning).

• Batterikapasitet bør dimensjoneres etter ønsket backup-tid.

• UPS bør plasseres tørt og beskyttet, for eksempel i et skap eller en monteringsboks.

Dimensjonering

Antakelser:

• Maks forbruk for Linkbox+ ved 24 V: 100 mA (0,1 A). Waterguard+ har sammenlignbart effektbehov i denne klassen.

• Tabellen viser krav til batterikapasitet (Ah) gitt antatt snittforbruk og ønsket oppetid.

• Inkluderer 30 % sikkerhetsmargin for tap, temperatur og batterialdring.

• Merk: Aktuatorer trekker kortvarig høyere strøm når de beveger seg; snittforbruket er normalt lavere enn toppene.
