FDV - Waterguard+ Adapter [Art. no. 72.380.337373- NOBB: 60752085- NRF: 1432595]

Produktinformasjon

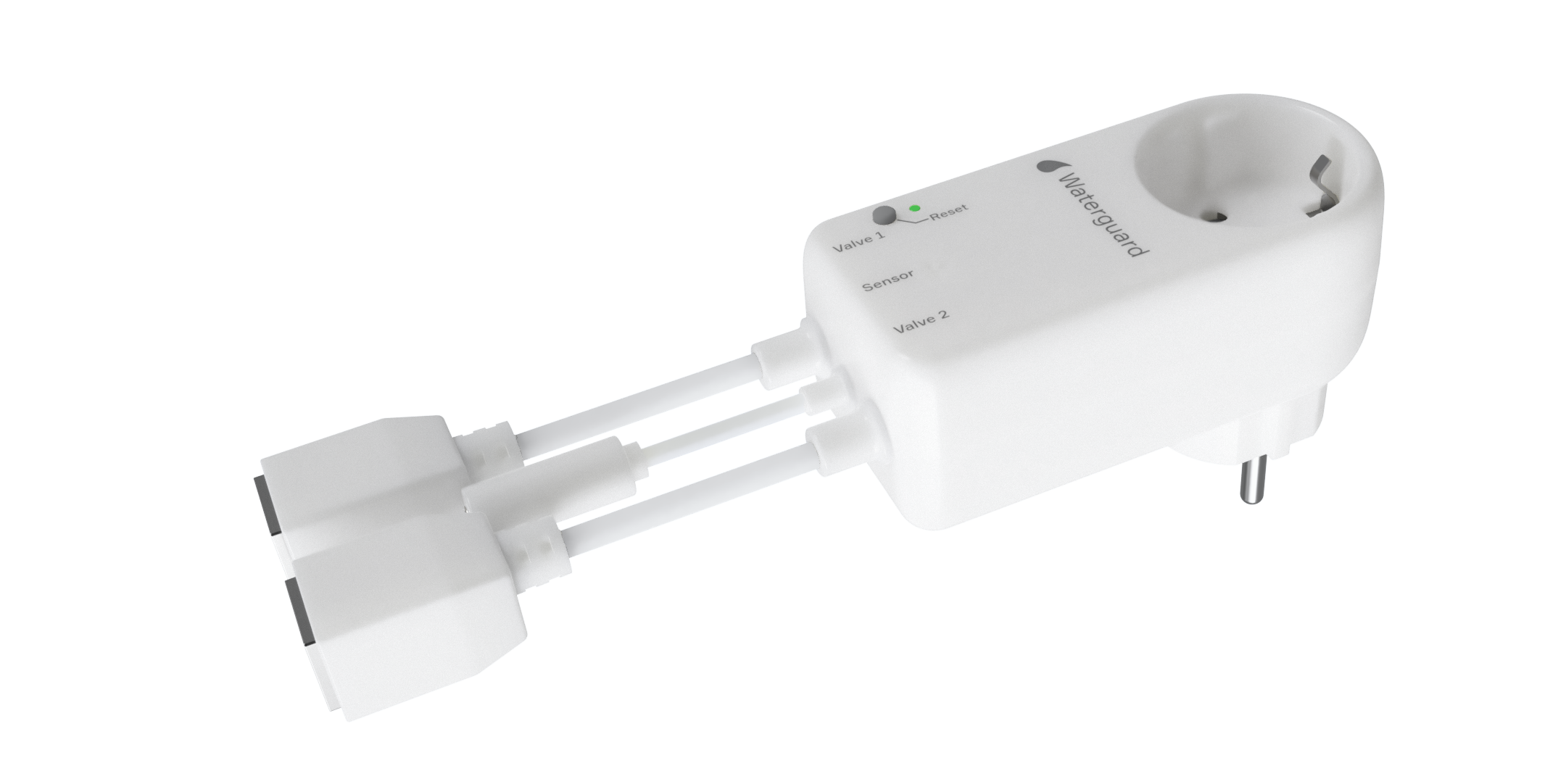

Waterguard Adapter kobles til en vanlig stikkontakt og brukes til å styre motoriserte ventiler og tilkobling av både trådløse og kablede vannsensorer. Adapteren muliggjør automatisk lekkasjestyring ved å åpne og lukke vanntilførselen basert på signaler fra sensorer.

Adapteren kan styre opptil to ventiler parallelt og kan kobles til opptil 50 trådløse vannsensorer. En integrert stikkontakt fungerer som en ren gjennomgang og forblir aktiv selv ved lekkasjedeteksjon.

Adapteren er spesielt godt egnet i installasjoner hvor det er behov for enkel montering uten fast elektrisk installasjon, for eksempel under kjøkkenbenker eller i tekniske rom.

Maksimal belastning for stikkontakt:

• 1500 W kontinuerlig

• 3680 W / 16 A kortvarig belastning

Produktet er spesielt godt egnet for installasjoner på steder med begrenset antall tilgjengelige stikkontakter, for eksempel under kjøkkenbenker.

Installasjonsveiledning

Se fullstendig installasjonsveiledning på support.waterguard.no

Retningslinjer for optimal plassering

Plassering av i nærheten av ventiler
Installer Waterguard+ Adapter i nærheten av ventilene. Den medfølgende ventilkabelen er 0,6 meter lang, men det kan benyttes en standard nettverkskabel på opptil 100 meter.
Adapteren skal monteres i et frostfritt miljø, uten risiko for kondens eller fukt.

Plassering med god WiFi-dekning
For å muliggjøre styring via Abralife-appen som en del av Abra-systemet, bør Waterguard+ Adapter plasseres et sted med stabil og god WiFi-dekning.

Unngå signalhindringer
Unngå plassering nær tykke vegger, betongstrukturer eller metallkonstruksjoner, da dette kan redusere eller blokkere trådløse signaler.

Installere produktet

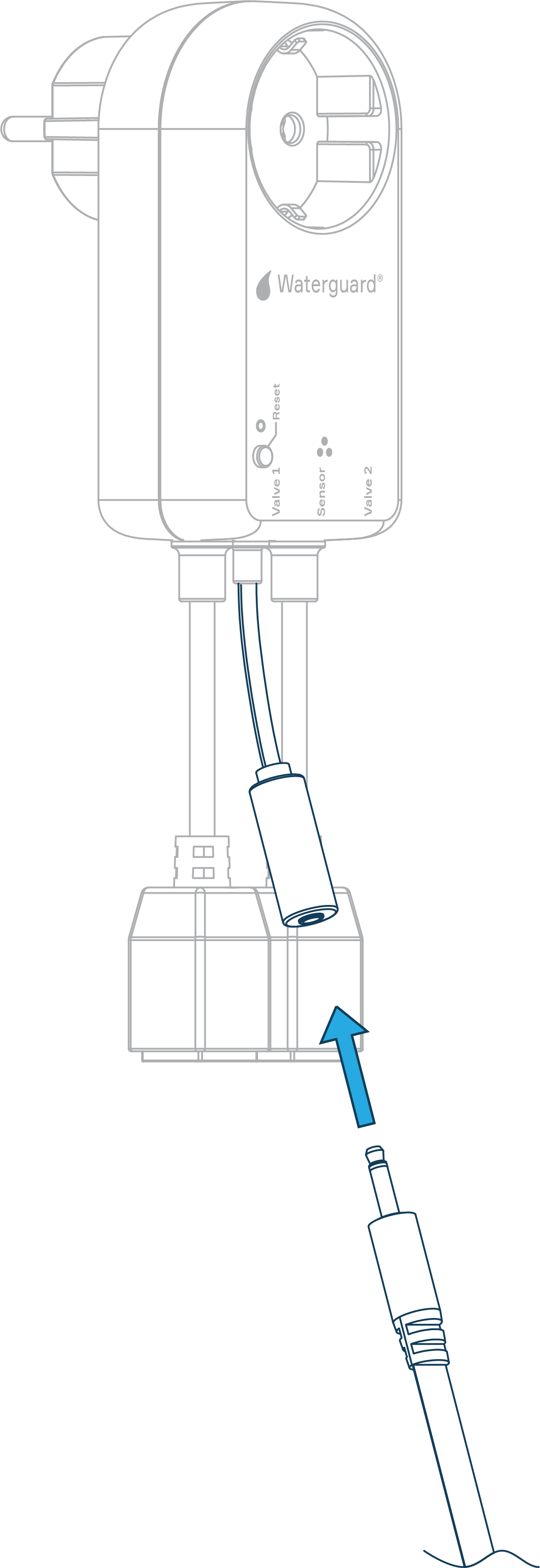

1. Koble til eventuelle kablede vannsensorer til Sensor- kontakten

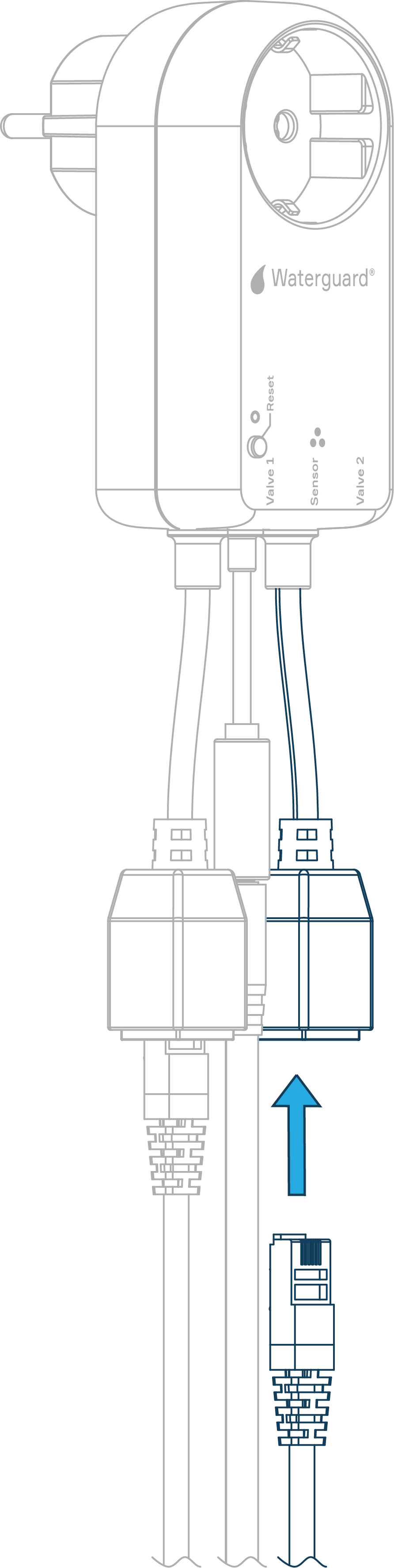

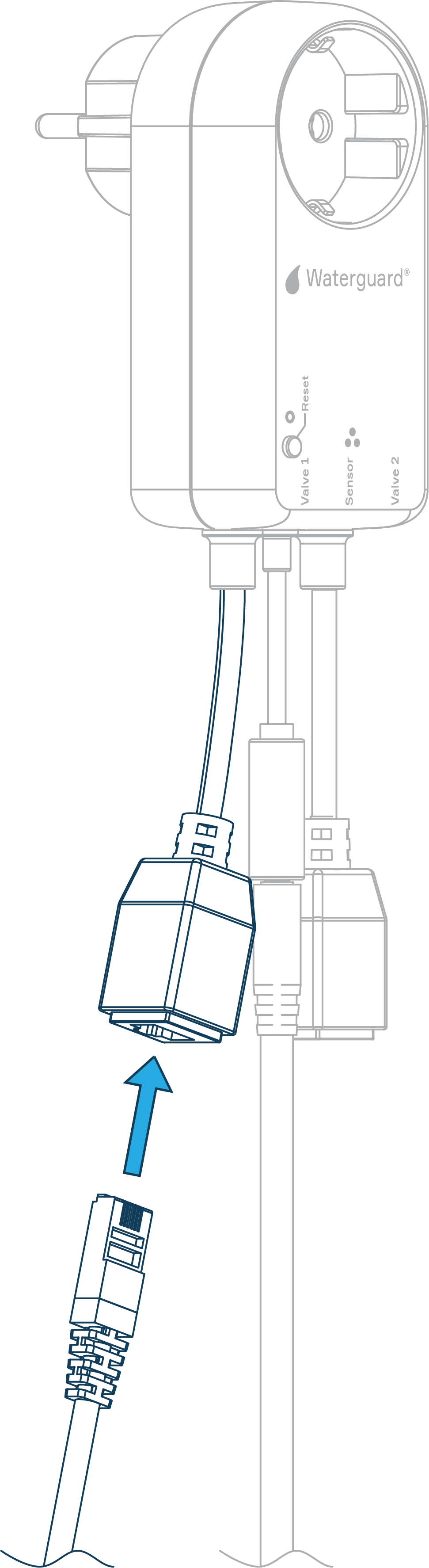

2. Koble ventilene til henholdsvis Valve 1 og Valve 2. Dersom kun én ventil benyttes, skal Valve 1 brukes.

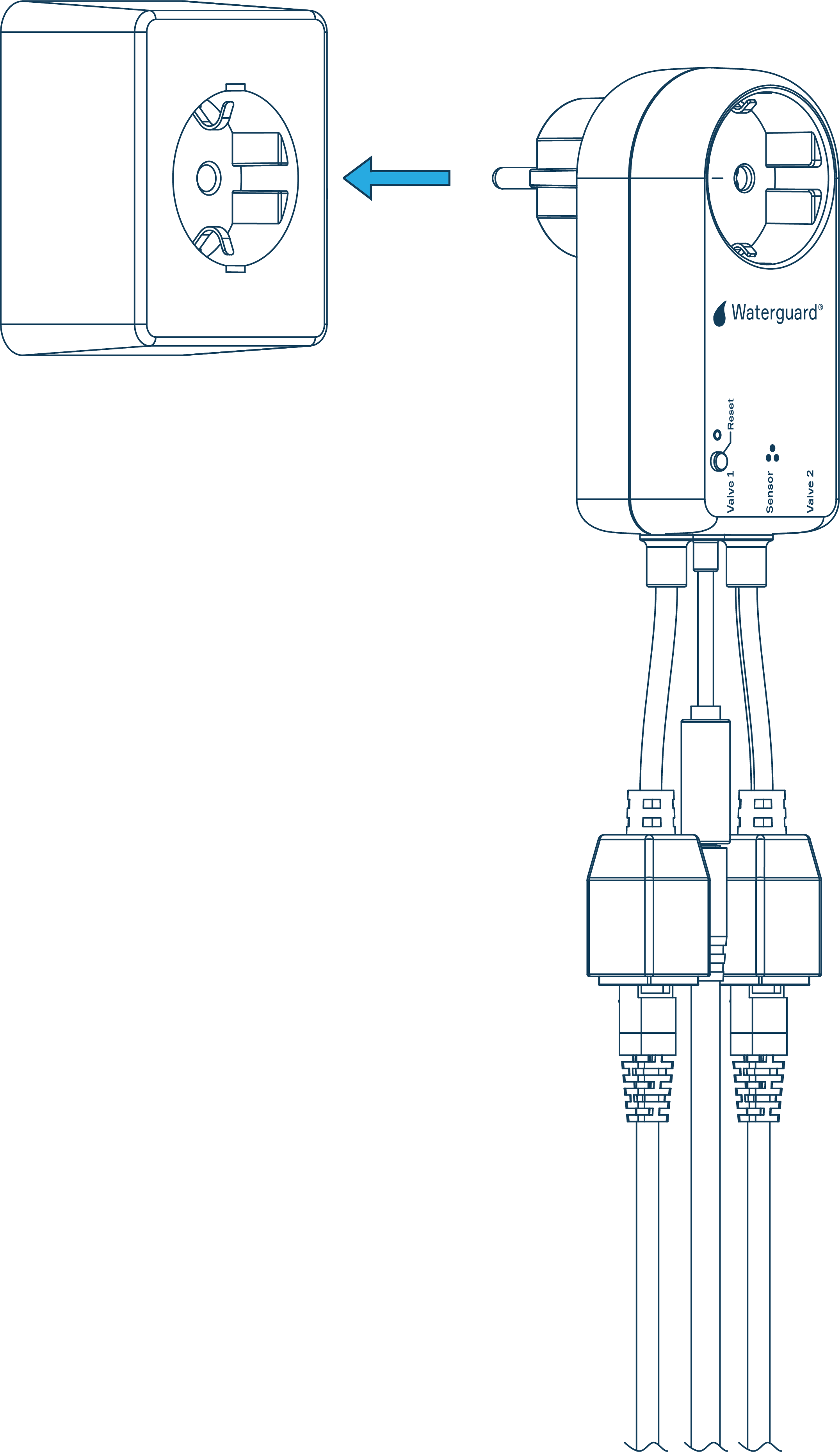

3. Sett adapteren i stikkontakten og påse at LED-indikatorlyset lyser. Se Varsler, indikasjoner og signaler for informasjon om hva de ulike fargene og lydsignalene betyr.



4. Koble til eventuelle trådløse vannsensorer, se Paring av WaterSensor+ med Waterguard+ Adapter.

5. Koble Waterguard+ Adapteren til Abra-systemet via Abralife-appen (valgfritt), se Konfigurere produktet for styring med app.


Konfigurere produktet for styring med app

Waterguard+ Adapter kan konfigureres for styring og overvåkning av din Waterguard-installasjon via Abralife-appen for mobiltelefon og nettbrett. Skann QR-koden på fremsiden av produktet. Alternativt kan du søke opp og legge til en ny hub direkte i appen. For fjernstyring må enheten være koblet til et 2.4 GHz WiFi-nettverk.

Paring av WaterSensor+ med Waterguard+ Adapter (VALGFRITT)

OBS! Krever trådløs vannsensor WaterSensor+

1. Aktiver paringmodus Waterguard+ Adapter
   Trykk én gang på RESET knappen og påse at lysindikatoren pulserer BLÅTT.

   OBS! Paringsmodus kan også aktiveres via Abralife-appen. Følg anvisninger for å legge til nye enheter. Velg Waterguard og deretter WaterSensor+ og følg stegene i appen.


2. Aktiver paringmodus på WaterSensor+
   Trykk og hold inne knappen på WaterSensor+ i >1 sekund. Indikatorlyset på WaterSensor+ vil begynne å blinke raskt BLÅTT, noe som signaliserer at den forsøker å pare seg med adapteret.


3. Bekreftelse på vellykket paring
   Både WaterSensor+ og Waterguard+ Adapter blnker GRØNT 3x for å bekrefte at paringen er vellykket.


4. Gjenta for flere vannsensorer
   Følg trinn 1 til 3 for å koble til flere nye vannsensorer.



Driftsinstruksjoner

For fullstendig veiledning om normal bruk av produktet, inkludert oppstart, betjening og nedstengning, vennligst se den fullstendige brukermanualen under Waterguard+ Adapter (https://support.waterguard.no/hc/articles/27575349348381)

Oppstart

Koble Waterguard+ Adapter i stikkontakten. Produktet starter automatisk ved tilkobling til strøm, og vil automatisk aktivere 4G-tilkobling, eventuelt tilkobles WiFi eller Ethernet om dette er tilgjengelig.

Oppsett og konfigurasjon

Oppsett av Linkbox+ er enkelt med Abralife mobilappen, som tilbyr en trinnvis veiledning for konfigurasjon. Skann QR-koden på fremsiden av produktet og følg linken for å komme i gang. Dette vil ta deg til nedlasting av Abralife appen og bistå deg med å koble til din Linkbox+ 4G.

Åpne og lukke vanntilførsel

Trykk og hold inne RESET-knappen i 3 sekunder. Slipp når du hører ett kort pip – dette åpner eller lukker vanntilførselen.

Avstille vannalarm

Ved utløst vannalarm, trykk én gang på RESET-knappen for å avstille. Dersom det fortsatt registreres vann, vil systemet være stille i 60 minutter før alarmen aktiveres på nytt. Fjernes vannet i mellomtiden, går systemet tilbake til normaltilstand og vil varsle ved ny lekkasje.

Slette tilkoblede trådløse sensorer

Sørg for at du er innenfor rekkevidde av Waterguard+ Adapteren. Trykk og hold inne knappen på den trådløse sensoren WaterSensor+ i over 5 sekunder for å slette den fra systemet.

Deaktivere fjernede sensorer

Dersom en trådløs eller kablet sensor fjernes fysisk eller går tom for batteri (gjelder trådløse sensorer), må den deaktiveres for å forhindre at systemet automatisk stenger vanntilførselen etter 24 timer. Trykk og hold inne RESET-knappen i 10 sekunder og slipp når du hører to pip. Dersom kablede sensorer installeres på nytt eller trådløse sensorer får nytt batteri vil sensoren automatisk aktiveres.

Midlertidig deaktivere systemet

For å midlertidig slå av vanndeteksjon og åpne vanntilførselen, selv om det registreres vann, trykk og hold inne RESET-knappen i 15 sekunder. Adapteret vil pipe tre ganger, og LED-statuslyset lyser gult for å indikere at systemet er deaktivert. Trykk én gang på RESET-knappen for å aktivere vanndeteksjonen igjen.

Varsler, indikasjoner og signaler

Listen nedenfor angir varslinger, indikasjoner og signaler fra Waterguard+ Adapter og deres betydning.

Vedlikeholdsprosedyrer

Vedlikehold

Produktet krever ikke kontinuerlig vedlikehold, med unntak av rengjøring. Se avsnittet nedenfor.

Renhold

For å rengjøre produktet, tørk det med en myk klut fuktet med mildt vaskemiddel. Unngå å bruke slipende rengjøringsmidler eller kjemiske løsemidler som inneholder olje eller alkohol, da dette kan misfarge plasten. Bruk en annen myk, tørr klut til å tørke den tørr.

Transport

Produktet skal alltid transporteres i originalemballasjen. Hvis emballasjen skulle falle i bakken eller bli påvirket på annen måte, bør en visuell inspeksjon utføres for å bekrefte mulig skade på produktet.

Lagring

For å bevare emballasjen og innholdet, anbefaler vi lagring i et temperert, tørt og godt ventilert område. Relativ fuktighet bør ikke overstige 80%, og ingen etsende gasser bør være tilstede. Lagrings- eller transportmiljøet må aldri overskride temperatur- eller fuktighetsnivåene angitt i de tekniske spesifikasjonene til produktet.

Avhending

Dette elektroniske utstyret skal ikke kastes sammen med husholdningsavfallet. Det kan være tilgjengelige gratis hente- og akseptpoeng for gamle enheter i nærheten. Følg lokale forskrifter for korrekt og miljøvennlig avhending. Dersom det gamle elektroniske utstyret inneholder personopplysninger, er du ansvarlig for å slette disse før du returnerer utstyret.

Det kryssede søppelbøttesymbolet på utstyret indikerer at varen skal håndteres separat fra husholdningsavfall og leveres til resirkulering i henhold til lokale miljøforskrifter for avfallshåndtering. Ved å skille merkede gjenstander fra husholdningsavfallet bidrar du til å redusere volumet av avfall som sendes til forbrenningsanlegg eller deponi, og du minimerer den potensielle negative innvirkningen på miljøet og menneskers helse. For ytterligere informasjon, ta kontakt med Waterguard.

Sikkerhetsinstruksjoner

• Waterguard+ Adapter må kun tilkobles en forskriftsmessig jordet stikkontakt.

• Ikke overskrid anbefalt maksimal belastning: 16 A / 3680 W (kortvarig) eller 1500 W (kontinuerlig).

• Produktet skal ikke benyttes utendørs eller i fuktige omgivelser uten egnet kapsling.

• Den må ikke tildekkes under bruk, da dette kan føre til overoppheting.

• Ved synlige skader på kabel eller støpsel skal produktet ikke benyttes. Bytt produktet.

• Adapteren må ikke åpnes eller modifiseres, da dette kan medføre fare for elektrisk støt eller brann.

Reservedeler og tilbehør

Se oversikt over reservedeler og tilbehør under Produkter og FDV (https://support.waterguard.no/hc/categories/13644911004957)

Juridiske og regulative krav

Produktet er testet og godkjent i henhold til gjeldende europeiske standarder og forskrifter. Det oppfyller kravene i CE- og RED-direktivene for sikkerhet, helse og radiokommunikasjon, og er i samsvar med RoHS-direktivet som begrenser bruk av visse farlige stoffer i elektrisk og elektronisk utstyr. I tillegg tilfredsstiller produktet REACH-forordningen, som regulerer bruk og håndtering av kjemikalier for å beskytte helse og miljø.

Kontaktopplysninger

Distributør
Waterguard Intl. AS
Organisasjonsnr.: NO 812 750 062 MVA
Postadresse: Bragernes Torg 2A, 3017 Drammen, Norge
Telefon: +47 23 11 56 60
E-post: post@waterguard.no
Internettadresse: www.waterguard.no

Kundestøtte

Se Waterguard Kundestøtte eller ta kontakt på telefon +47 23 11 56 60.

Garanti

Waterguard+ og tilbehøret er fri for materielle defekter og er designet i samsvar med lover og forskrifter for forbrukerbeskyttelse i det landet hvor produktet kjøpes. Alle korrekt installerte Waterguard+ systemer er dekket av vår begrensede garanti på 5 år.

Waterguard er ikke ansvarlig for feil som ikke påvirker vesentlig funksjon i produktet, eller som skyldes brukerfeil, uhell/ulykker, overspenning, bruk i strid med leverandørens eller våres instrukser/produktblad eller manglende vedlikehold. Kjøpers rett til å påberope seg mangler bortfaller også dersom produktet blir forandret eller reparert av andre enn leverandøren uten dennes skriftlige forhåndssamtykke. Waterguard er bare ansvarlig under garantien dersom Kjøper reklamerer innen garantiperiodens utløp og innen reklamasjonsfristen.

Dersom komponenter i ditt Waterguard+ system trenger reparasjon innenfor garantiperioden, vennligst kontakt Waterguard kundestøtte.
