Introduksjon
Vannsensorer er avgjørende for å oppdage og forhindre potensielle vannskader i toalett- og baderomsområder. Denne artikkelen gir en oversikt over installasjonen av vannsensorer i ulike konfigurasjoner, som kan bidra til å beskytte ditt toalett- og baderom mot kostbare vannlekkasjer og skader. Uansett om du har en innebygd sisterne, et toalettrom uten sluk, eller andre spesielle behov, vil denne artikkelen veilede deg gjennom prosessen med å sikre ditt toalett- og baderom mot vannskader.
Løsningsbeskrivelse
Ventiler for både varmt- og kaldtvanntilførsel monteres i fordelerskap (F) og Linkbox+ (B) installeres utenfor fordelerskap (F) i metall. Linkbox+ tilkobles den trådløse vannsensoren WaterSensor+ (A) som installeres med tilbehør avhengig av om sensoren benyttes i tørt våtrom eller våtrom med drenering til sluk.
For detaljert løsningsbeskrivelse som viser ulike måter å installere Linkbox+ (B), se artikkelen Installasjon av Linkbox+ i tilknytning til fordelerskap og i himling.
Løsningene som beskrevet i denne artikkelen tilfredsstiller byggteknisk forskrift TEK17 § 15-5 (4) og tilhørende veiledning; "Lekkasjer fra innebygde sisterner eller lignende må synliggjøres. I andre rom enn våtrom må lekkasjen føre til automatisk avstengning av vannet".

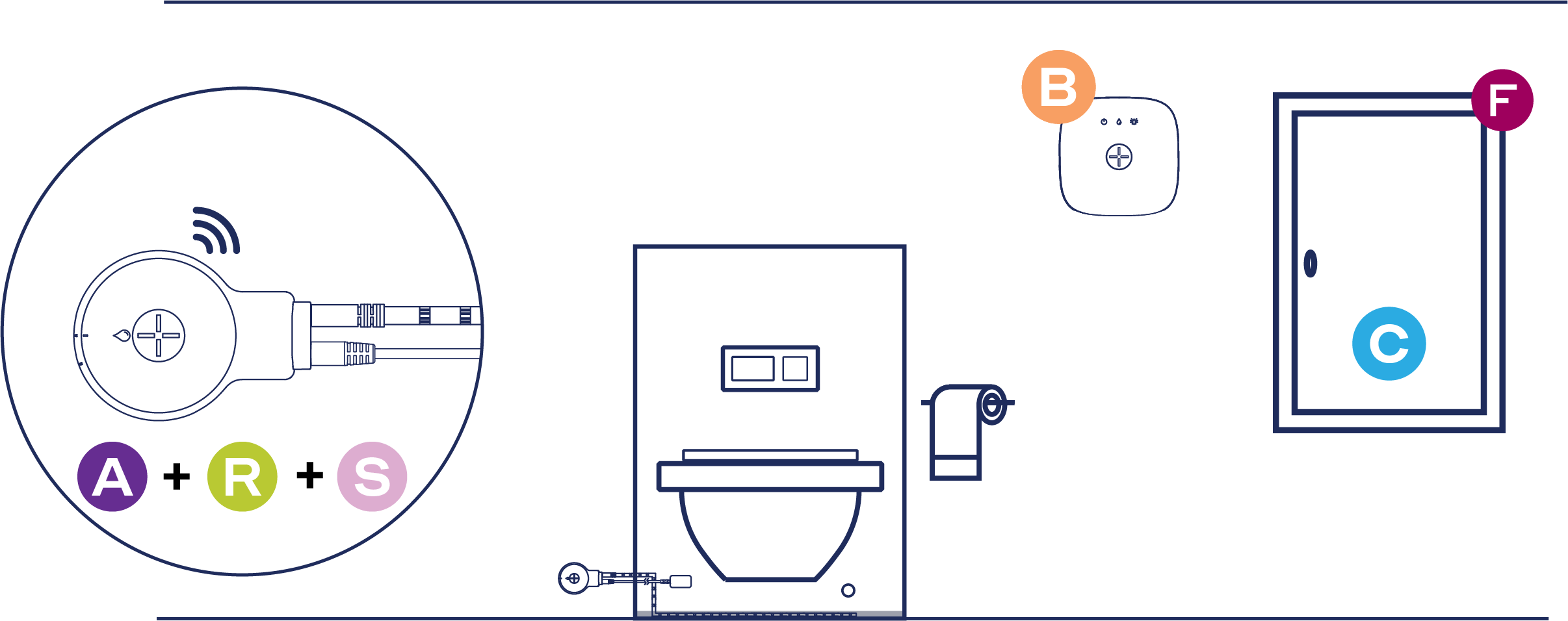

Prinsippskisse
Installasjon i tørt våtrom med vanntett sisternekasse
Linkbox+ (B) installeres utenfor fordelerskap i metall og tilkobles ventiler (C) montert i fordelerskap (F). Den trådløse vannsensoren WaterSensor+ (A) tilkobles Linkbox+ og installeres i WaterSensor+ Bracket (R) som tilkobles 5V strømadapter (S) og Sensor Tape (medfølger R) ført inn i vanntett sisternekasse med overløp.
Les mer om bruk av vanntette sisternekasser i tørre våtrom og preaksepterte installasjoner i denne artikkelen fra Sintef.
Installasjon i våtrom med drenering til sluk
Linkbox+ (B) installeres utenfor fordelerskap i metall og tilkobles ventiler (C) montert i fordelerskap (F). Den trådløse vannsensoren WaterSensor+ (A) tilkobles Linkbox+ (B) og installeres i kombinasjon med WaterSensor+ Cover (Q) ved drenering fra innebygget sisternekasse i våtrom.
Installasjon
Koblingsskjema - Installasjon i tørt våtrom med vanntett sisternekasse
WaterSensor+ (A) installert i WaterSensor+ Bracket, tilkoblet 5V strømadapter og Sensor Tape. (S). Sensor Tape føres inn og monteres i vanntett sisternekasse via overløp (eller i bakkant av utenpåliggende sisternekasse), klippet til korrekt lengde og festet i bunn av sisternekasse.
OBS! For installasjon i tørre våtrom forutsettes det installasjon av sisternekasse som har et trau i bunnen som rommer lekkasjevann tilsvarende den mengden sisterna inneholder. Det forutsettes i tillegg å lage et overløp øverst på forsiden av trauet (men under klosettskålen), slik at eventuelt lekkasjevann som ikke fanges opp av trauet synliggjøres i rommet.
Vi anbefaler å montere en demonterbar frontplate foran det vanntette trauet i sisternekassen for enkelt installasjon og vedlikehold av SensorTape.
Installasjonen krever de samme produktene uavhengig av om sisternekassen er utenpåliggende eller innebygget i vegg, som illustrert nedenfor.

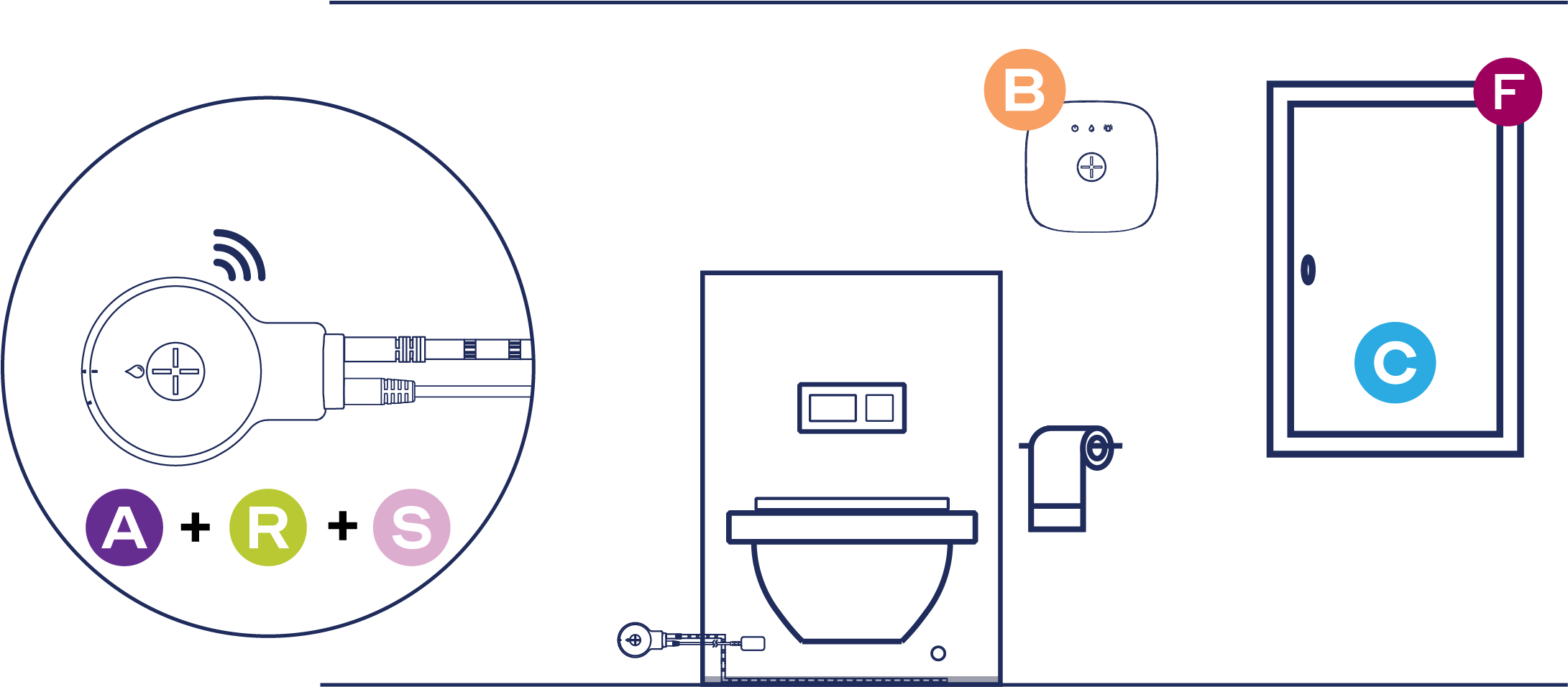

Utenpåliggende sisternekasse
Sensor Tape (S) kan føres inn i sisternekasse enten 1) via drensåpning i fremkant eller 2) i bakkant av sisternekasse, inn mot vegg.

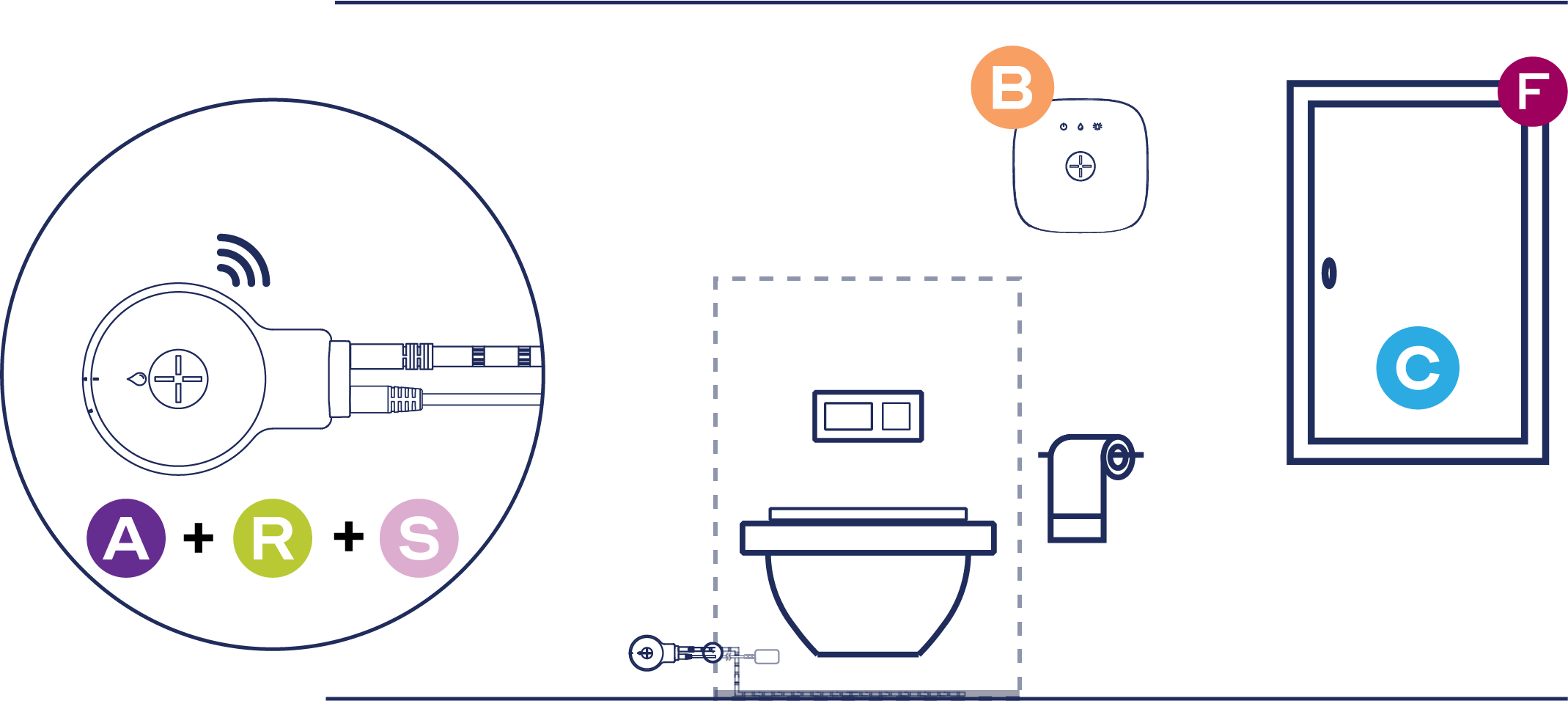

Innebygget sisternekasse
Sensor Tape (S) kan føres inn i sisternekasse enten drensåpning i fremkant av kassen.
Ikon | Produkt | Antall | Kommentar | Beskrivelse |
Linkbox+ 4G (sentralenhet) og medfølgende 24V strømadapter |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Sentralenheten (B) monteres på egnet sted utenfor fordelerskap i metall ved hjelp av medfølgende veggbrakett og tilkobles strøm via medfølgende 24V strømadapter.
|
|
Ball Valve DN15 (1/2") eller Ball Valve DN20 (3/4") |
2 stk. |
DN15 (1/2") eller DN20 (3/4") |
Ventilen (C) installeres av en sertifisert rørlegger på kaldtvann (1 stk. ventil) eller både varmt- og kaldtvannsinntak (2 stk. ventiler). Størrelse på ventil velges ut i fra krav til gjennomstrømning. |
|
1/2" and 3/4" Valve Actuator |
2 stk. |
- |
Ventilaktuator (C) installeres sammen med ventil av sertifisert rørlegger. | |
WaterSensor+ |
1 stk. |
Legg til så mange som behøves for å sikre rommet tilstrekkelig
|
Trådløs vannsensor, WaterSensor+ (A). |
|
WaterSensor+ Bracket |
1 stk. |
Brakett med dobbeltsidig tape med mulighet for tilkobling av 5V strømadapter og SensorTape (S) (medfølger) |
||
WaterSensor+ Bracket 5V strømadapter |
1 stk. |
Strømadapter for permanent tilkobling av WaterSensor+ til nettspenning |
||
Fordelerskap |
1 stk. |
- |
Fordelerskap |
Produktliste - Installasjon i tørt våtrom med vanntett sisternekasse
Velg Linkbox+ 4G med 24/7 monitorering for fjerntilgang og styring av lekkasjesystem
Produkt |
Antall |
Art.no. |
NOBB |
Linkbox+ (sentralenhet) og medfølgende 24V strømadapter |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Linkbox+ 4G eller Linkbox+ WiFi |
Ball Valve DN15 (1/2") eller Ball Valve DN20 (3/4") |
2 stk. |
DN15 (1/2") eller DN20 (3/4") |
DN15 (1/2") eller DN20 (3/4") |
1/2" and 3/4" Valve Actuator | 2 stk. |
72.380.337305 |
5648876 |
Cat 6 nettverkskabel 0.6 m | 1 stk. |
72.380.337324 |
5648887 |
RJ45 Cable Splitter for Dual Ball Valves | 1 stk. | 72.380.337319 | 5648881 |
WaterSensor+ | Min. 1 stk. | 72.380.337306 | 5648875 |
WaterSensor+ Bracket inkludert Sensor Tape | Min. 1 stk. | 72.380.337310 | 5648922 |
WaterSensor+ Bracket 5V strømadapter | Min. 1 stk. | 72.380.337311 | 5648923 |
Koblingsskjema - WaterSensor+ installert i våtrom med drenering

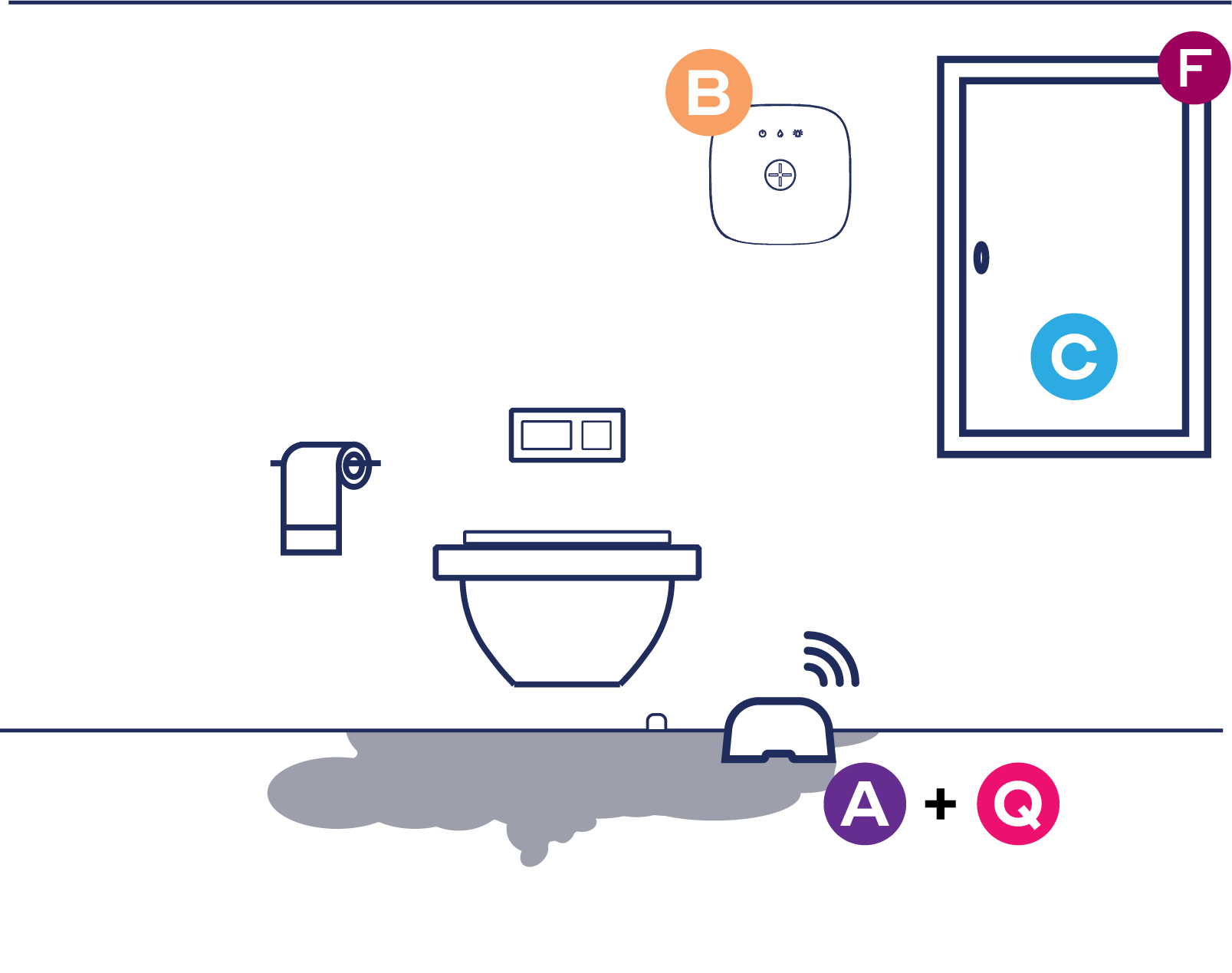

WaterSensor+(S) installert i kombinasjon med WaterSensor+ Cover (Q) på gulv ved drenering fra innebygget sisternekasse. Denne installasjonen er typisk for våtrom, der lekkasjevann skal føres til sluk.
På tross av at våtrommet har membran, anbefaler vi installasjon av WaterSensor+ (S) for å raskt kunne detektere vannlekkasjer og stenge vannet.
Ikon | Produkt | Antall | Kommentar | Beskrivelse |
Linkbox+ (sentralenhet) og medfølgende 24V strømadapter |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Sentralenheten (B) monteres på egnet sted utenfor fordelerskap i metall ved hjelp av medfølgende veggbrakett og tilkobles strøm via medfølgende 24V strømadapter.
|
|
Ball Valve DN15 (1/2") eller Ball Valve DN20 (3/4") |
2 stk. |
DN15 (1/2") eller DN20 (3/4") |
Ventilen (C) installeres av en sertifisert rørlegger på både varmt- og kaldtvannsinntak. | |
1/2" and 3/4" Valve Actuator |
2 stk. |
- |
Ventilaktuator (C) installeres sammen med ventil av sertifisert rørlegger. | |
WaterSensor+ |
1 stk. |
- |
Trådløs vannsensor, WaterSensor+ (A) |
|
WaterSensor+ Cover | 1 stk. | - |
Deksel med dobbeltsidig tape som sikrer at WaterSensor+ forblir i samme posisjon. |
|
Fordelerskap |
1 stk. |
- |
Fordelerskap |
Produktliste - WaterSensor+ installert i våtrom med drenering
Velg Linkbox+ 4G med 24/7 monitorering for fjerntilgang og styring av lekkasjesystem
Produkt |
Antall |
Art.no. |
NOBB |
Linkbox+ (sentralenhet) og medfølgende 24V strømadapter |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Linkbox+ 4G eller Linkbox+ WiFi |
Ball Valve DN15 (1/2") eller Ball Valve DN20 (3/4") |
2 stk. |
DN15 (1/2") eller DN20 (3/4") |
DN15 (1/2") eller DN20 (3/4") |
1/2" and 3/4" Valve Actuator | 2 stk. |
72.380.337305 |
5648876 |
Cat 6 nettverkskabel 0.6 m | 1 stk. |
72.380.337324 |
5648887 |
RJ45 Cable Splitter for Dual Ball Valves | 1 stk. | 72.380.337319 | 5648881 |
WaterSensor+ | Min. 1 stk. | 72.380.337306 | 5648875 |
WaterSensor+ Cover |
Min. 1 stk. | 72.380.337341 | 5648894 |
Tilvalg og alternativer
- Linkbox+ støtter også tilkobling og styring av andre smarte produkter og løsninger for hjemmet. For mer informasjon, besøk www.abralife.no
