Installasjon av trådløs vannsensor og sensortape for deteksjon av vannlekkasje

Waterguard+ er godt egnet for deteksjon av vannlekkasjer både i våtrom og tørre våtrom. Uten sluk og membran kan en lekkasje føre til skader på gulv, vegger og innredning. Ved å plassere sensorer på steder der vann typisk vil samle seg ved lekkasje, vil du effektivt kunne redusere omfanget av en vannlekkasje.

Deteksjon av vann skjer ved hjelp av Sensor Tape direkte tilkoblet Linkbox+ eller den trådløse vannsensoren WaterSensor+. Se installasjonsløsninger for Waterguard+ for detaljerte beskrivelser av installasjon på ulike lokasjoner, herunder også installasjon av Linkbox+ og Waterguard+ ventiler for automatisk avstenging av vann.

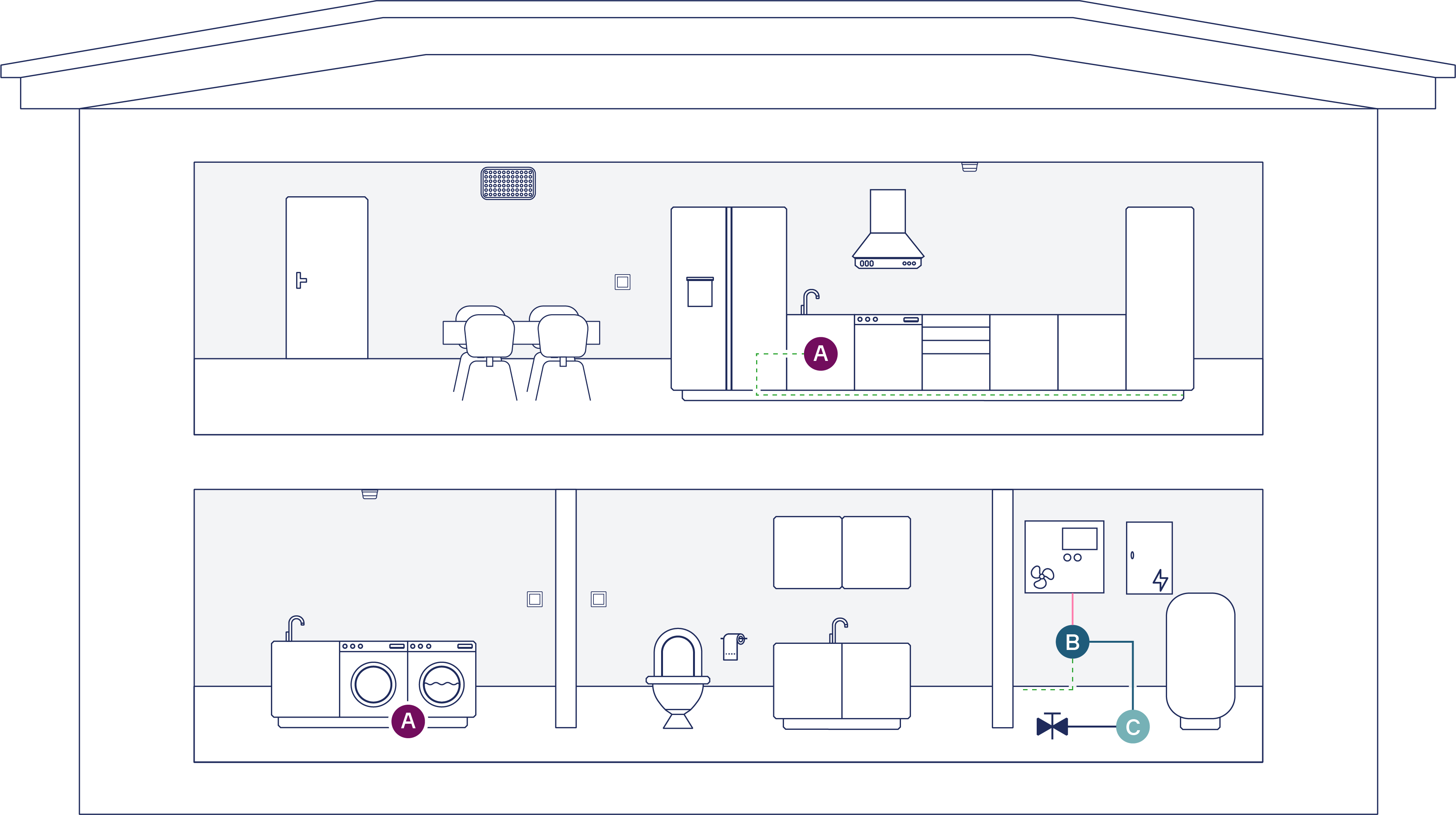

Prinsippskisse

WaterSensor+ (A) tilkoblet Linkbox+ (B) og Sensor Tape (vist som stiplet linje).

OBS! Vannsensorer skal alltid installeres på laveste punkt, eller i overgangen mellom våtrom og omkringliggende rom.

Installasjon

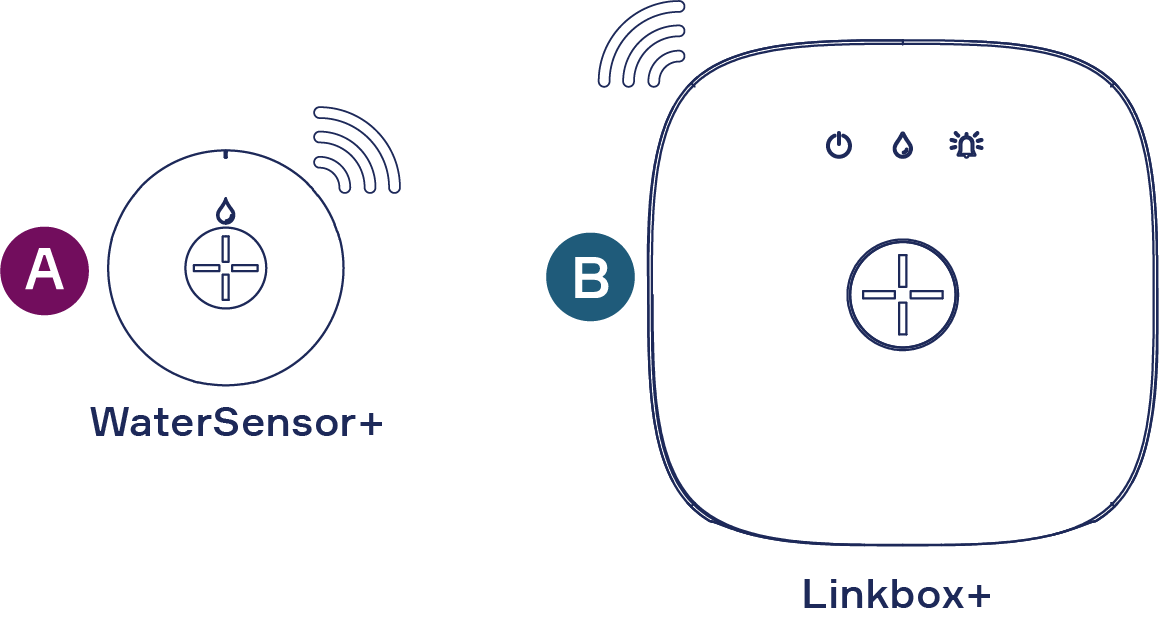

Koblingsskjema - installasjon av trådløs vannsensor WaterSensor+

Vannsensor(er) bør monteres på følgende lokasjoner:

• Kjøkken - under vasken (under sokkel) og nær oppvaskmaskinen på kjøkken - Waterguard+ installert på kjøkkenet
• Toalettrom og baderom - ved drenering/overløp fra sisternekasser, bak vaskemaskin og ved overgang fra våtrom til omkringliggende rom - Waterguard+ installert på baderom og toalettrom
• Kjeller og teknisk rom - på gulv i nærheten av vannrør og pumper, samt ved hovedinntak i enebolig eller hovedinntak for leiligheter med fellesanlegg (VV+KV).
• Vaskerom - ved vaskemaskin og vanninntak (tilsvarede beskrivelse for Waterguard+ installert på baderom og toalettrom.
• Garasje - på gulv for generell deteksjon og ved eventuelle vannkraner og -rør.
• Loft - på steder der taklekkasjer kan forekomme og under HVAC-systemer som kan lekke

Ikon	Produkt	Antall	Kommentar	Beskrivelse
	Linkbox+ og medfølgende 24V strømadapter	1 stk.	Linkbox+ 4G eller Linkbox+ WiFi	Sentralenheten (B) monteres på egnet sted ved hjelp av medfølgende veggbrakett og tilkobles strøm via medfølgende 24V strømadapter.
	WaterSensor+	Inntil 50 stk.	-	Trådløs vannsensor, WaterSensor+ (A) installeres på laveste punkt i nærheten av produkter med tilførsel av vann eller der vann typisk samles (laveste punkt).

Produktliste - installasjon av trådløs vannsensor WaterSensor+

Velg Linkbox+ 4G med 24/7 monitorering for fjerntilgang og styring av lekkasjesystem

Dersom du har behov for å feste WaterSensor+, installere sensor på vegg eller i tak, se spesifikke artikler under installasjonsløsninger for Waterguard+.

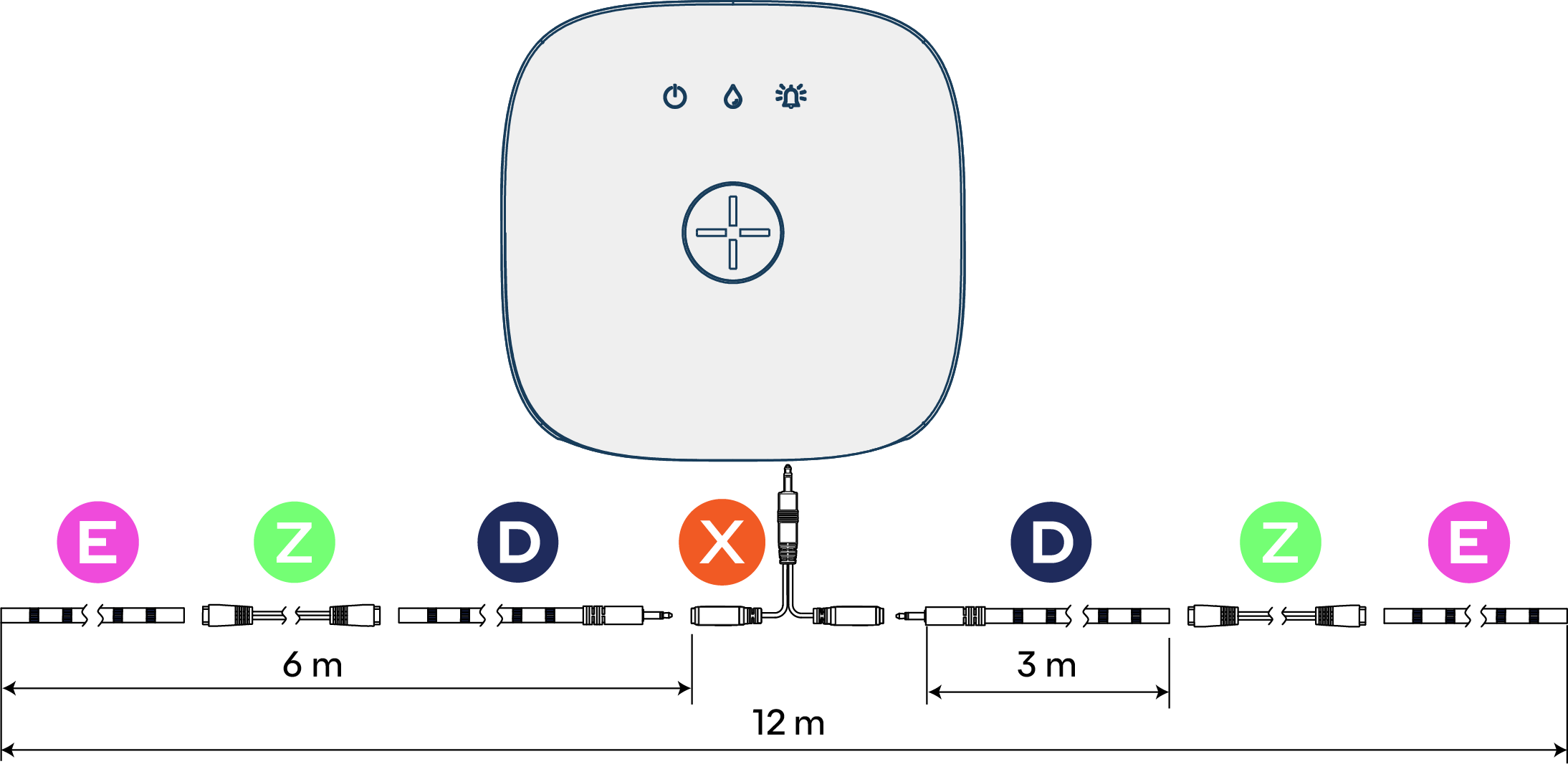

Koblingsskjema - installasjon av Sensor Tape

SensorTape installeres i tilknytning til Linkbox+. Et hjem har ofte kun én Linkbox+ og tilknyttes normalt én (1) Sensor Tape med Jack som er 3 meter lang. Dersom dette ikke er tilstrekkelig til å dekke relevant deteksjonsområde kan den forlenges med ytterligere én ekstra sensortape og splittes i to (2) ulike retninger. Total lengde på Sensor Tape er inntil 12 meter ved kombinasjon av Sensor Tape med Jack, Sensor Tape, skjøtestykke for Sensor Tape og splitter for Sensor Tape.

• Kjøkken - under vasken (under sokkel) og nær oppvaskmaskinen på kjøkken - Waterguard+ installert på kjøkkenet
• Kjeller og teknisk rom - på gulv i nærheten av vannrør og pumper, samt ved hovedinntak i enebolig eller hovedinntak for leiligheter med fellesanlegg (VV+KV).

Ikon	Produkt	Antall	Kommentar	Beskrivelse
	Linkbox+	1 stk.	Linkbox+ 4G eller Linkbox+ WiFi	Sentralenheten (B) monteres på egnet sted ved hjelp av medfølgende veggbrakett og tilkobles strøm via medfølgende 24V strømadapter.
	Sensor Tape med Jack	Inntil 2 stk. (ved behov)	-	Sensor Tape installeres på laveste punkt i nærheten av produkter med tilførsel av vann eller der vann typisk samles (laveste punkt).
	Sensor Tape (uten Jack)	Inntil 2 stk. (ved behov)	-	Sensor Tape installeres på laveste punkt i nærheten av produkter med tilførsel av vann eller der vann typisk samles (laveste punkt).
	Skjøtestykke for Sensor Tape	1 stk. (ved behov)		Skjøtestykke som benyttes mellom 2 stk Sensor Tape eller mellom 1 stk. Sensor Tape med Jack og 1 stk. Sensor Tape.
	Splitter for Sensor Tape	1 stk. (ved behov)		Splitter som benyttes for tilkoble 2 stk. Sensor Tape med Jack.

Produktliste - installasjon av Sensor Tape

Velg Linkbox+ 4G med 24/7 monitorering for fjerntilgang og styring av lekkasjesystem

Tilvalg og alternativer

• Linkbox+ støtter også tilkobling og styring av andre smarte produkter og løsninger for hjemmet. For mer informasjon, besøk www.abralife.no
