Waterguard+ på hovedinntak i leiligheter med felles varmtvannsanlegg

Introduksjon

Vårt anbefalte system for deteksjon av vannlekkasjer med automatisk avstenging av vanntilførsel i leiligheter med felles varmtvannsanlegg.

Byggteknisk forskrift TEK17 §15-5 stiller krav til lekkasjedeteksjon og automatisk avstenging av vann i rom med vanninstallasjon uten sluk.

Vår anbefalte løsning for lekkasjesikring av leiligheter og boenheter med felles varmtvannsanlegg er å installere Waterguard+ på boligens hovedinntak for kaldtvann og varmtvann. Dette gir en gunstig og effektiv totalsikring av boligen med mulighet for ekstra funksjonalitet for overvåking av temperatur og luftfuktighet med trådløse sensorer. Løsningen kvalifiserer også til rabattert boligforsikring hos ditt forsikringsselskap. De fleste boliger bygget etter juli 2018 har lekkasjesikring på boligens vanninntak.

Systemet tillater også manuell styring av ventil (fysisk eller via app) for enkel avstenging av vann, f.eks. ved lengre fravær fra boligen.

Ventilene fra Waterguard er selvmosjonerende. Denne mosjoneringen sørger for at ventilen over tid ikke setter seg fast.

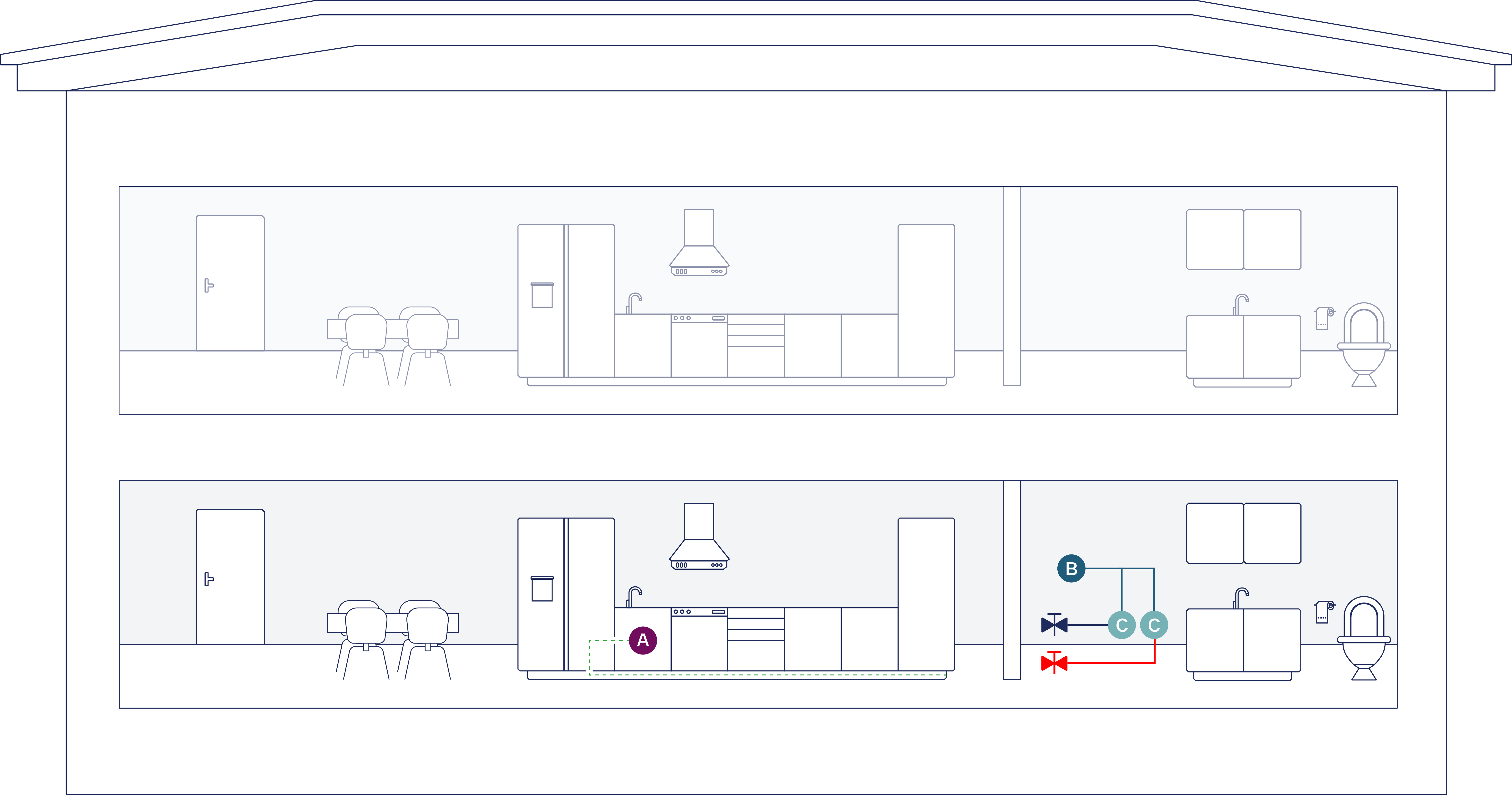

Prinsippskisse

PS! Skissen over viser VV og KV-inntak på bad. Dersom inntaket er på kjøkkenet og leiligheten ikke har øvrige rom som krever overvåking, så trengs det ikke trådløs sensor (A)

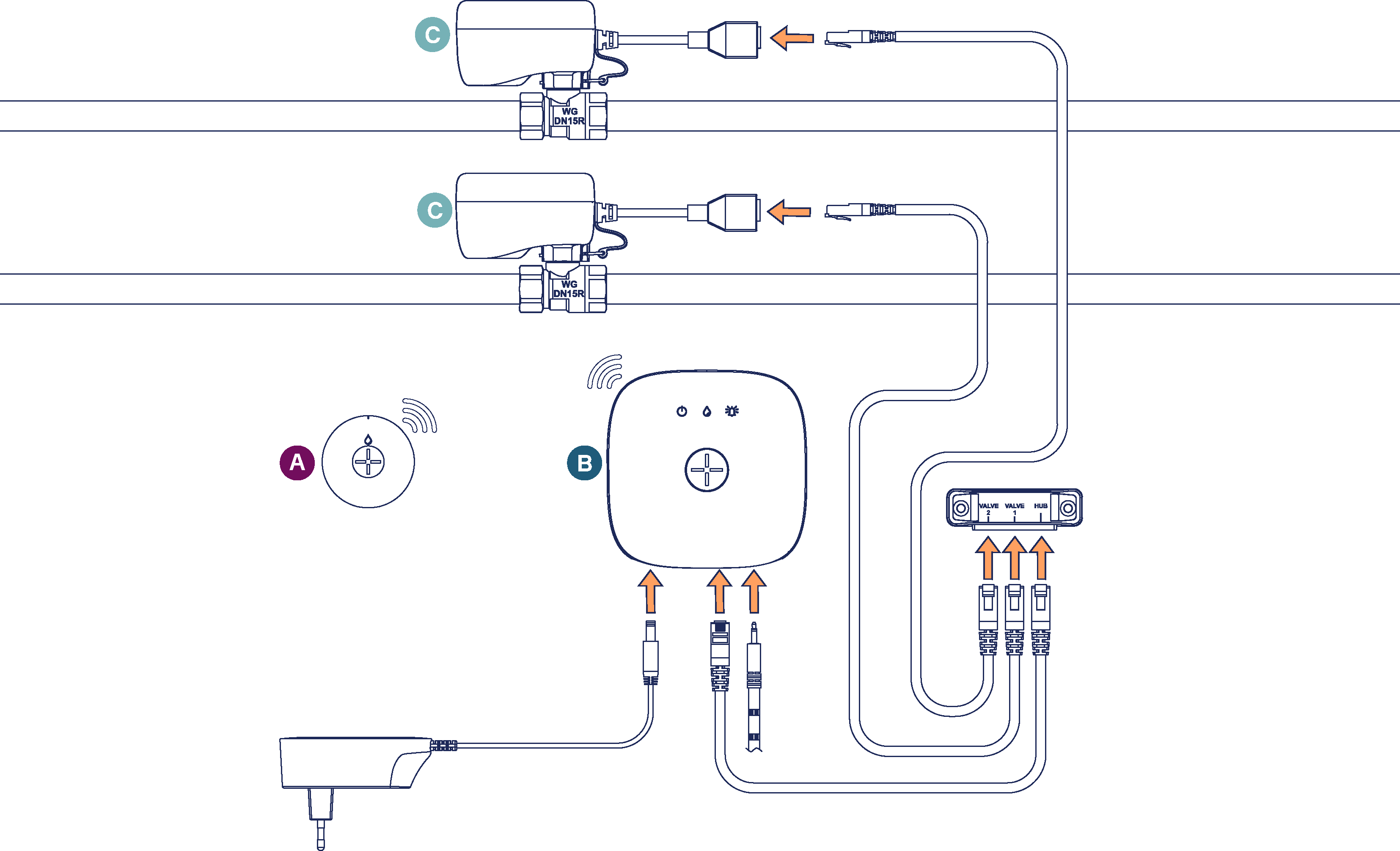

Koblingsskjema

PS! Skjema over viser VV og KV-inntak på bad. Dersom inntaket er på kjøkkenet og leiligheten ikke har øvrige rom som krever overvåking, så trengs det ikke trådløs sensor (A)

Løsningsbeskrivelse

To ventiler (C) monteres på hhv. kaldt- og varmtvannsinntaket til leiligheten. Linkbox+ (B) monteres på egnet sted i nærheten av ventilene. RJ45-kabelsplitter skrus fast i vegg på egnet sted mellom ventiler og Linkbox+. Deretter tilkobles 3 stk. Cat6-kabler (1 stk. mellom Linkbox+ og kabelsplitter og 2 stk. mellom kabelsplitter og ventilene. Sensorbrakett skrus fast på vegg inne i kjøkkenskapet. Sensorteip tilkobles brakett og føres ned under kjøkkenskapet og oppvaskmaskin. Trådløs sensor (A) monteres i braketten

Deteksjon av vann skjer ved hjelp av sensortape tilkoblet sentralenhet og/eller trådløse sensorer. Ventilene vil automatisk stenge vanntilførselen ved signal og systemet varsler boligeier umiddelbart med lyd, lys og push-varsel i Abralife-appen.

For detaljerte instrukser om installasjon og bruk, se vår komplette installasjons- og brukermanual.

Produktliste

Forslag 1:

Dette forslaget baserer seg på Linkbox+ WIFI og krever derfor tilgjengelig trådløst (WIFI) eller kablet (ethernet) nettverk for bruk med Abralife appen.

Forslag 2:

Dette forslaget baserer seg på Linkbox+ 4G og anbefales i leiligheter uten trådløst/kablet nettverk

Tilvalg og alternativer

• Systemet kan utvides med opptil 50 WaterSensor+. Sensorene kan plasseres strategisk på gulv, på hyller eller i vegg for overvåking av vannlekkasje, temperatur og fuktighet.

• Linkbox+ støtter også tilkobling og styring av andre smarte produkter og løsninger for hjemmet. For mer informasjon, besøk www.abralife.no.
