Waterguard+ installert på kaldt- og varmtvann (kjøkken)

Introduksjon

Waterguard+ er godt egnet for deteksjon av vannlekkasjer på kjøkken med automatisk avstenging av kjøkkenets tilførsel av både kaldt- og varmtvann.

Et moderne kjøkken har som oftest både tilførsel av varmt- og kaldtvann. Det er nødvendig å stenge begge vannkilder for å forhindre lekkasjer. Mange vannkoblinger (vask, oppvaskmaskin, kjøleskap, kaffemaskin mm.) gjør kjøkkenet spesielt sårbart for lekkasjer og vannsøl. Uten sluk og membran kan en lekkasje føre til skader på gulv, vegger og kjøkkeninnredning. Installasjonen som beskrevet i denne artikkelen sikrer at vannlekkasjer detekteres og forhindrer større skader.

Løsningene beskrevet under sikrer kun kjøkken og er derfor tiltenkt mindre boenheter som ikke har øvrige rom med vanninstallasjon uten sluk. Løsningene tilfredsstiller byggteknisk forskrift TEK17 §15-5; Krav om automatisk lekkasjedeteksjon og avstenging av vann i andre rom enn våtrom.

Deteksjon av vann skjer ved hjelp av sensortape. Når denne oppdager vann, vil ventilenhet (1/2" eller 3/4" ventil påmontert kjøkkenets vanninntak) automatisk stenge vanntilførsel og varsle boligeier via lyd- og lyssignaler, samt push-varsling i Abralife-appen.

Systemet tillater også styring av ventil (manuelt eller via app) for enkel avstenging av vann, f.eks. ved lengre fravær fra boligen.

Løsningsbeskrivelse

Linkbox+ installeres i kjøkkenskap i umiddelbar nærhet til ventil(er). Sensortape tilkobles Linkbox+ for deteksjon av vannlekkasjer, eventuelt også trådløse vannsensorer for økt rekkevidde og/eller flere deteksjonspunkter.

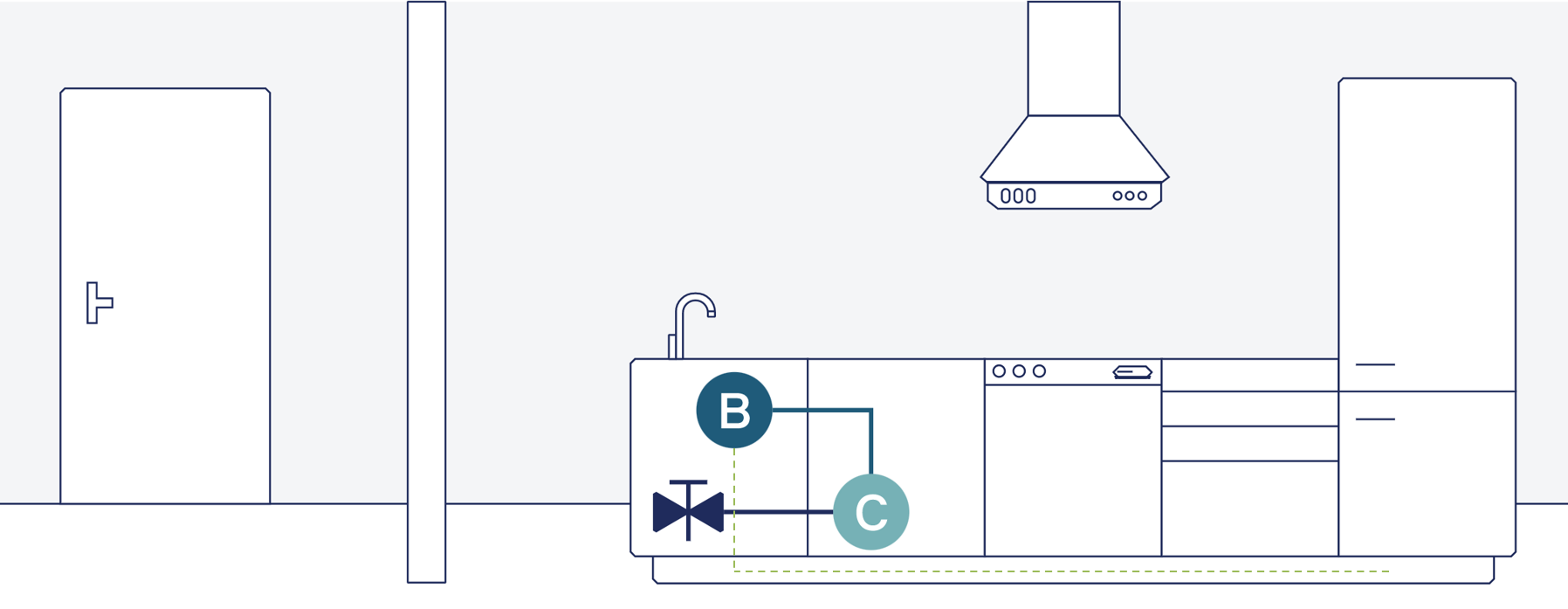

Prinsippskisse

Installasjon

Systemet installeres enten med 1 ventil (KV) eller 2 ventiler (KV+VV). Vi anbefaler alltid at 2 ventiler benyttes fordi dette gir bedre sikring, samt hindrer fare for skolding. Begge alternativene er allikevel listet i avsnittene under.

Komplett installasjonsmanual for Waterguard+ er tilgjengelig her.

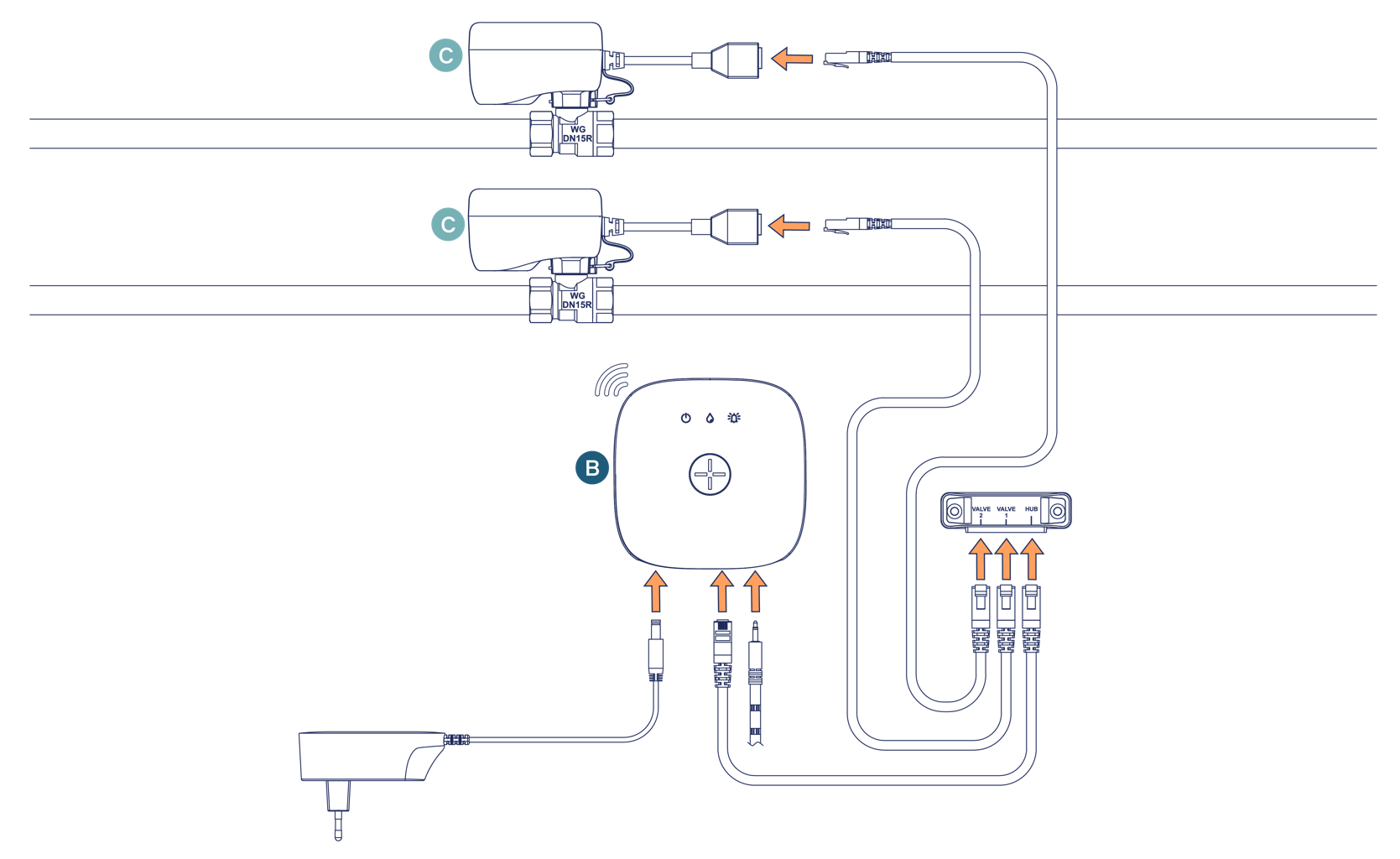

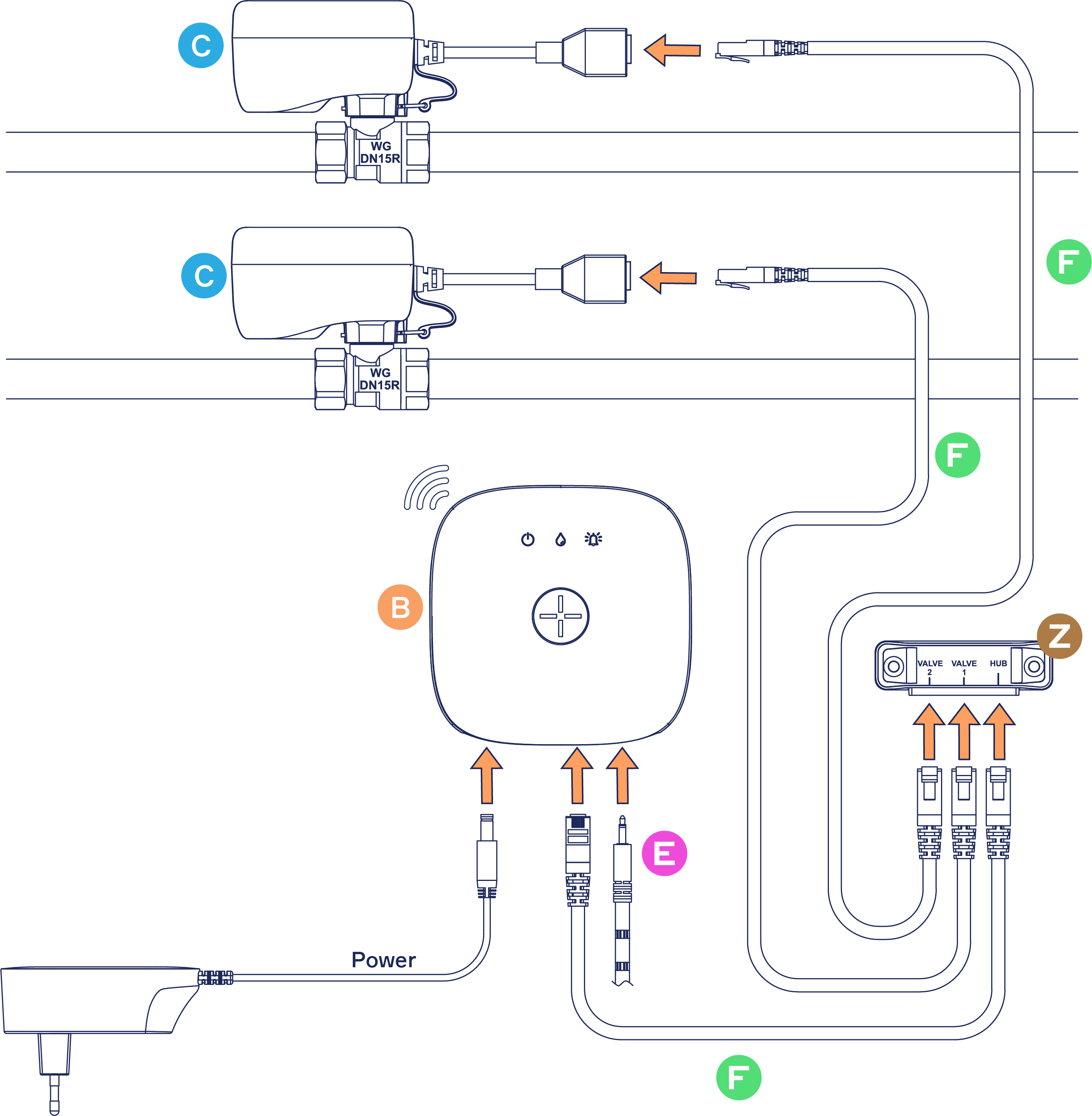

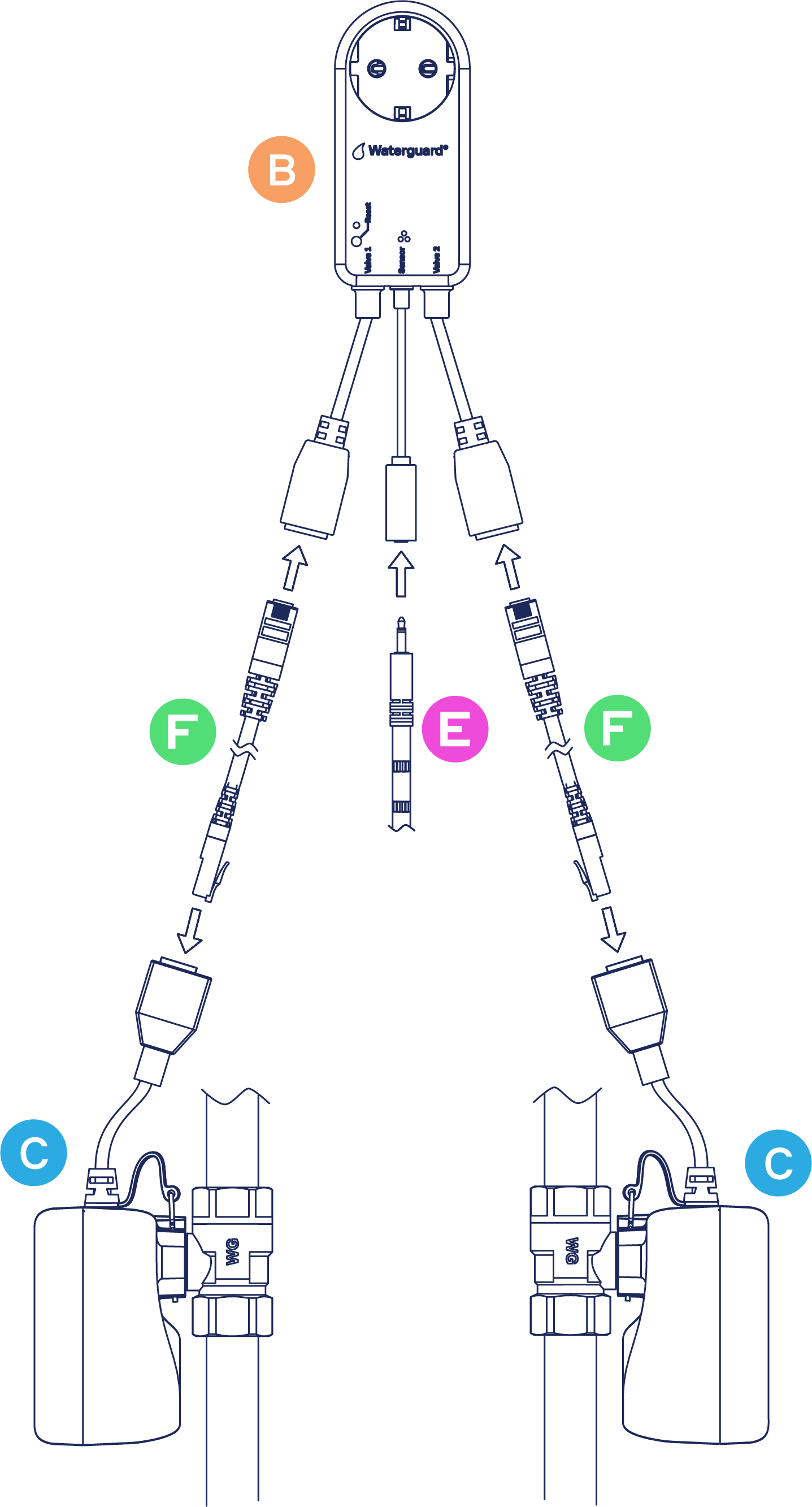

Alternativ 1 - Anbefalt løsning med ventil på både kaldt- og varmtvannsrør

Vi anbefaler at ventiler installeres både på tilførsel av varmt- og kaldtvann. For installasjon i kjøkken er det normalt tilstrekkelig å benytte 2 stk. DN15-ventiler med tilhørende ventilaktuator.

RJ45 Cable Splitter benyttes for å splitte signalet fra sentralenheten Linkbox+ og ytterligere 2x nettverkskabler for tilkobling.

Ikon	Produkt	Antall	Beskrivelse
	Linkbox+ og medfølgende 24V strømadapter	1 stk.	Sentralenheten (B) monteres på egnet sted i kjøkkeninnredningen ved hjelp av medfølgende veggbrakett og tilkobles strøm via medfølgende 24V strømadapter.
	Kuleventil DN15 (1/2")	2 stk.	Ventilen (C) installeres av en sertifisert rørlegger på kjøkkenets kaldtvannsinntak.
	Ventilaktuator	2 stk.	Ventilaktuator (C) kobles på ventilene av sertifisert rørlegger.
N/A	Cat.6 kabelsplitter	1 stk.	Kabelsplitteren benyttes til å splitte ventilstyringssignalet fra Linkbox+ til 2 ventiler. Splitteren monteres på vegg på egnet sted
N/A	Cat 6 nettverkskabel 0.6 m	3 stk.	1. stk. Cat.6 kabel kobles fra Linkbox+ (blå utgang) til kabelsplitteren. 2 stk. Cat.6 kabler kobles fra kabelsplitter til 2 ventilaktuatorer
	1 stk. Sensor Tape 3 m m/3.5 mm Jack	1 stk.	Sensortape kobles til sentralenheten og trekkes ned under kjøkkenskroget og langs gulvet der det antas at vann vil samles ved søl eller lekkasje. OBS! Det er viktig at underlaget er rent slik at sensortapen får godt feste

Produktliste:

Man trenger følgende artikler for å installere denne løsningen:

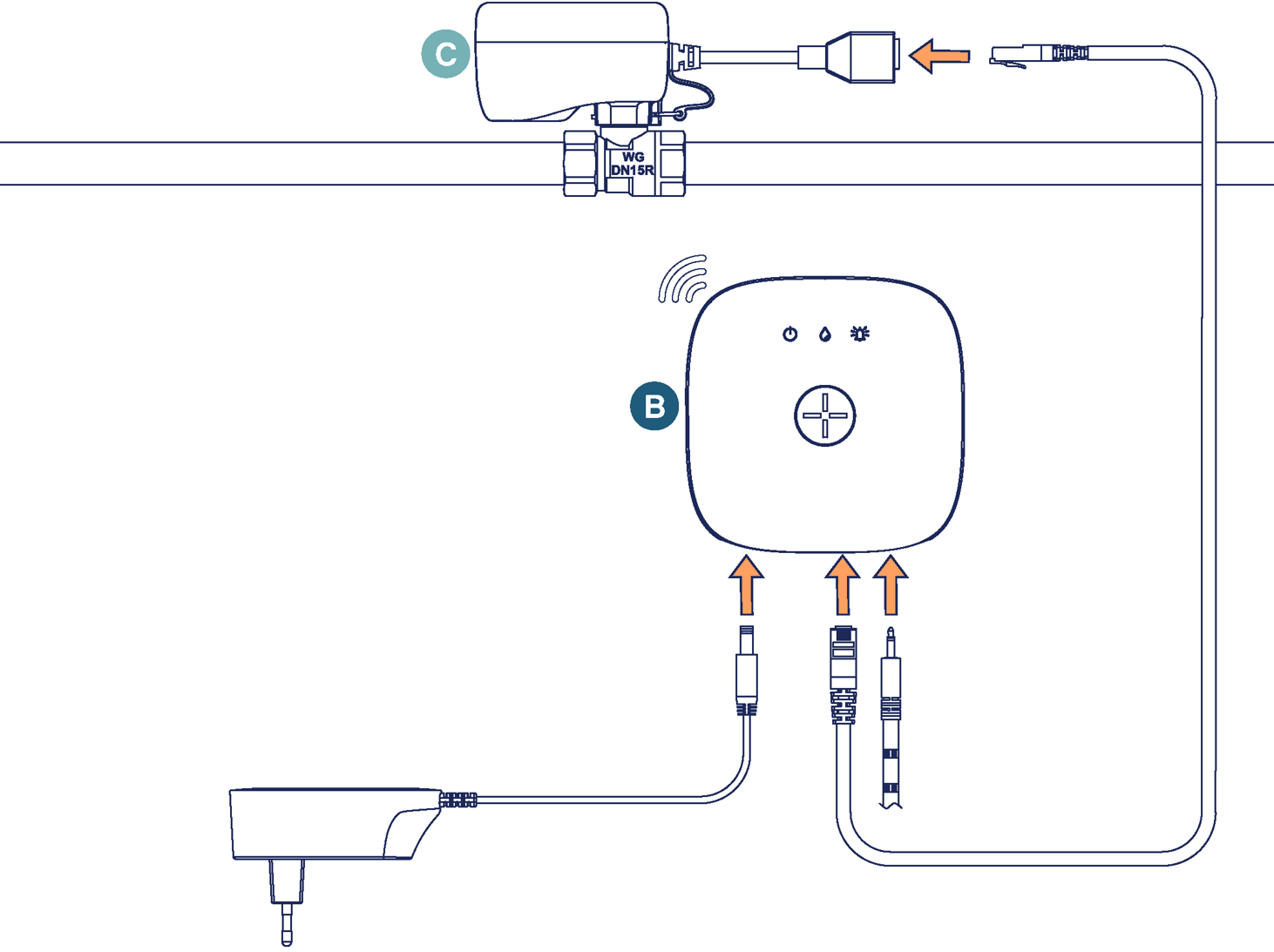

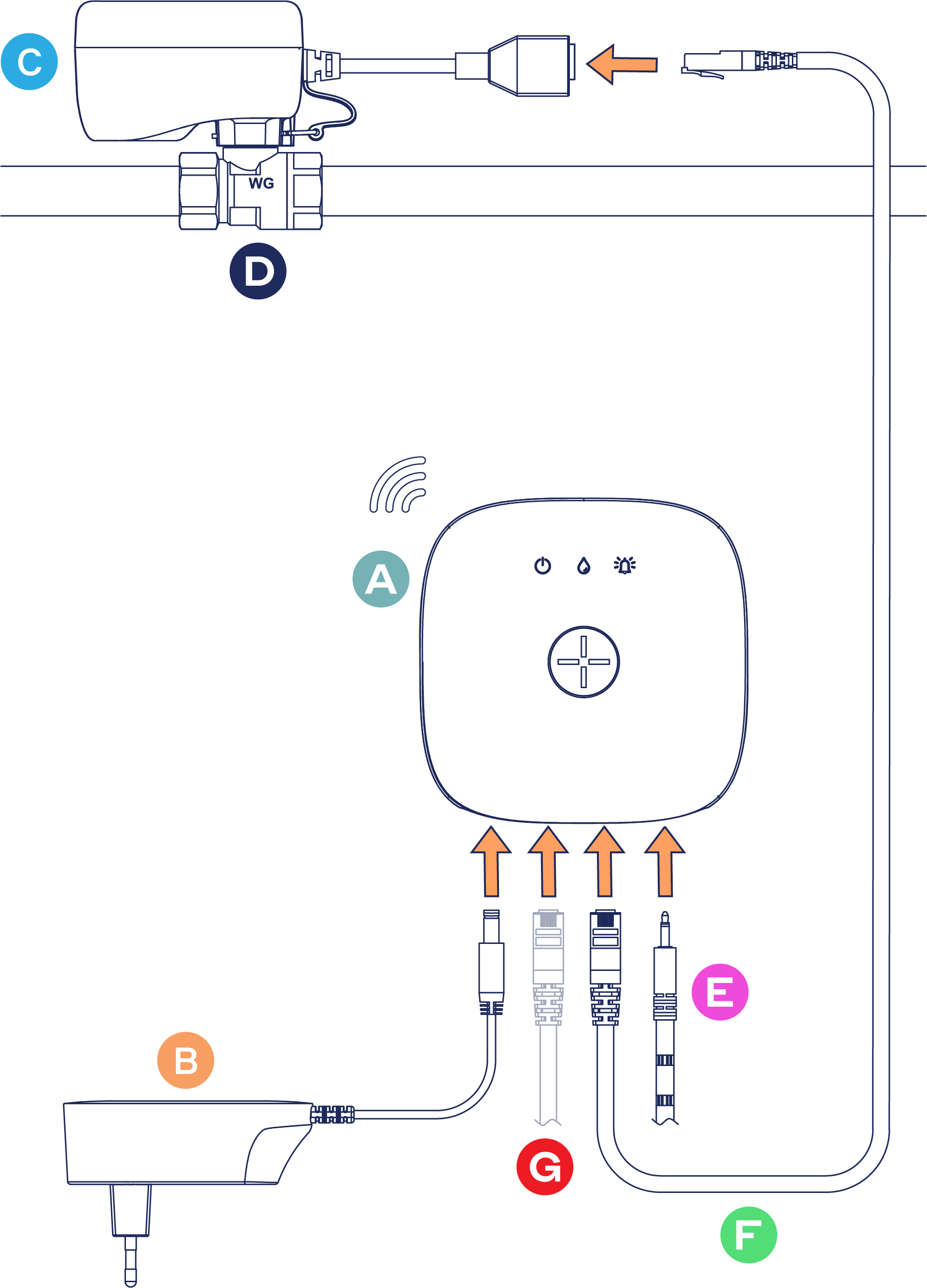

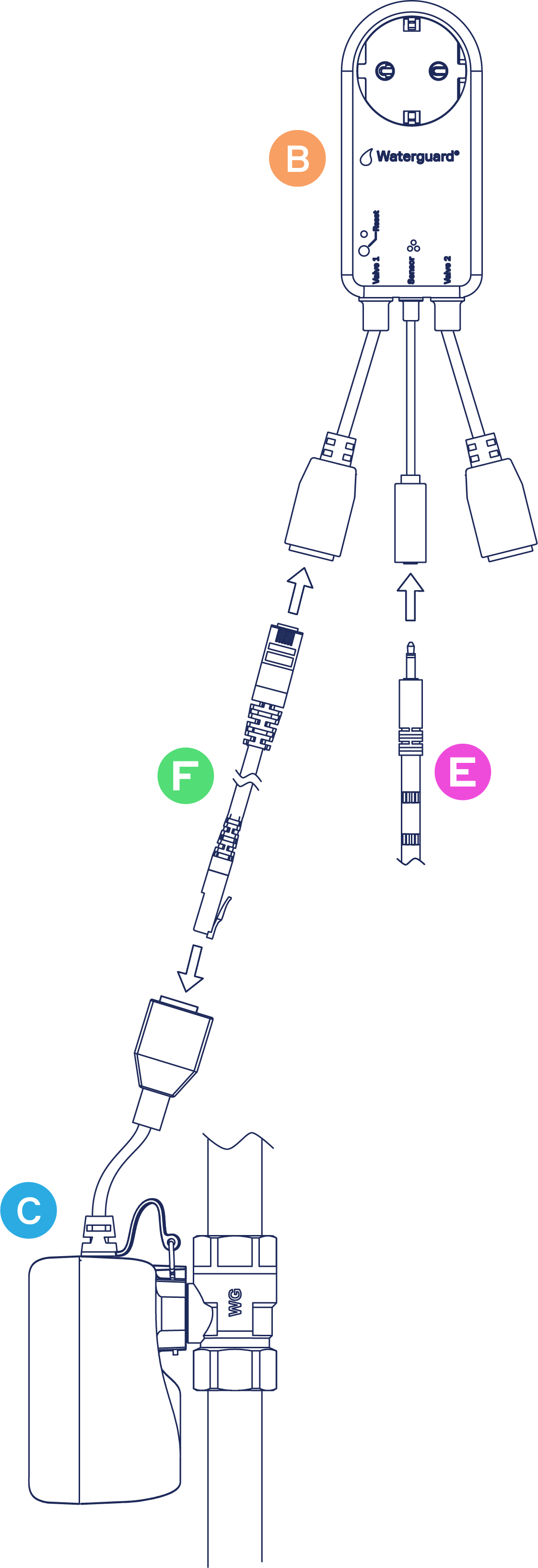

Alternativ 2 - Ventil kun på kaldtvannsrør

For installasjon kun på tilførsel av kaldtvann, benytt 1 stk. DN15-ventil med tilhørende ventilaktuator. Typiske installasjoner er ved kaffemaskin, vaskemaskin, kjøleskap eller annet tilbehør som er installert separat fra annet utstyr.

Ikon	Produkt	Antall	Beskrivelse
	Linkbox+ og medfølgende 24V strømadapter	1 stk.	Sentralenheten (B) monteres på egnet sted i kjøkkeninnredningen ved hjelp av medfølgende veggbrakett og tilkobles strøm via medfølgende 24V strømadapter.
	Kuleventil DN15 (1/2")	1 stk.	Ventilen (C) installeres av en sertifisert rørlegger på kjøkkenets kaldtvannsinntak.
	Ventilaktuator	1 stk.	Ventilaktuator (C) installeres sammen med ventil av sertifisert rørlegger.
N/A	Cat 6 nettverkskabel 0.6 m	1 stk.	Medfølgende Cat 6 nettverskabel som kobles mellom sentralenhet (blå utgang) og ventilaktuator.
	1 stk. Sensor Tape 3 m m/3.5 mm Jack	1 stk.	Sensortape kobles til sentralenheten og trekkes ned under kjøkkenskroget og langs gulvet der det antas at vann vil samles ved søl eller lekkasje. OBS! Det er viktig at underlaget er rent slik at sensortapen får godt feste

Produktliste:

Man trenger følgende artikler for å installere denne løsningen:

Tilleggsinformasjon

Før sentralenheten (B) monteres, sørg for riktig og god plassering:

• Avstand til ventil (Sentralenheten forsyner ventilen med strøm via medfølgende Cat 6 nettverkskabel)
• Avstand til stikkontakt (for strømadapter)
• Sensortapens dekningsområde (tapen må dekke området hvor risiko for lekkasje er størst)

PS! Dersom sensortapen ikke har tilfredsstillende dekning (f.eks. hvis man har kjøkkenøy eller stor avstand mellom vannkoblingene), kan man skjøte sensortapen eller utvide løsningen med en eller flere trådløse sensorer. Se avsnitt Tilvalg og alternativer for mer informasjon.

For detaljerte instrukser om installasjon og bruk, se vår komplette installasjons- og brukermanual.

Tilvalg og alternativer

• I begge løsningsforslagene over er det foreslått Linkbox+ WIFI. Det betyr at det må være et tilgjengelig 2,4GHz WIFI nettverk (eller trådbasert Ethernettilkobling) i nærheten som Linkbox kan kobles til for å kunne benytte Abralife appen. Hvis det ikke er tilfellet kan Linkbox+ 4G benyttes. Se Waterguard+ produktoversikt for alternative pakker og komponenter.
• Hvis sensortape (3 m) ikke er lang nok til å dekke relevant område kan den forlenges med ytterligere en ekstra sensortape. Sensortape forlengelseskontakt eller Sensortape Splitter benyttes til skjøting.
• Løsningen kan også komplementeres med trådløse sensorer (Watersensor+) dersom medfølgende sensortape ikke gir tilstrekkelig dekning eller er hensiktsmessig.
• Linkbox+ støtter også tilkobling og styring av andre smarte produkter og løsninger for hjemmet. For mer informasjon, besøk www.abralife.no for mer informasjon
