6.2 Installasjon og oppstart av sentralenheten Abra Linkbox+

Retningslinjer for plassering av sentralenhet

Plassering av i nærheten av ventiler
Installer sentralenheten Abra Linkbox+ i nærheten av ventilene. Den medfølgende ventilkabelen er 0,6 meter lang, men det kan benyttes en standard nettverkskabel på opptil 100 meter. Linkbox+ skal monteres i et frostfritt miljø, uten risiko for kondens eller fukt.

Plassering med god WiFi-dekning
For å muliggjøre styring via Abralife-appen som en del av Abra-systemet, bør sentralenheten plasseres et sted med stabil og god WiFi-dekning.

Unngå signalhindringer
Unngå plassering nær tykke vegger, betongstrukturer eller metallkonstruksjoner, da dette kan redusere eller blokkere trådløse signaler.


Installasjon av Linkbox+

Montering på standardbrakett

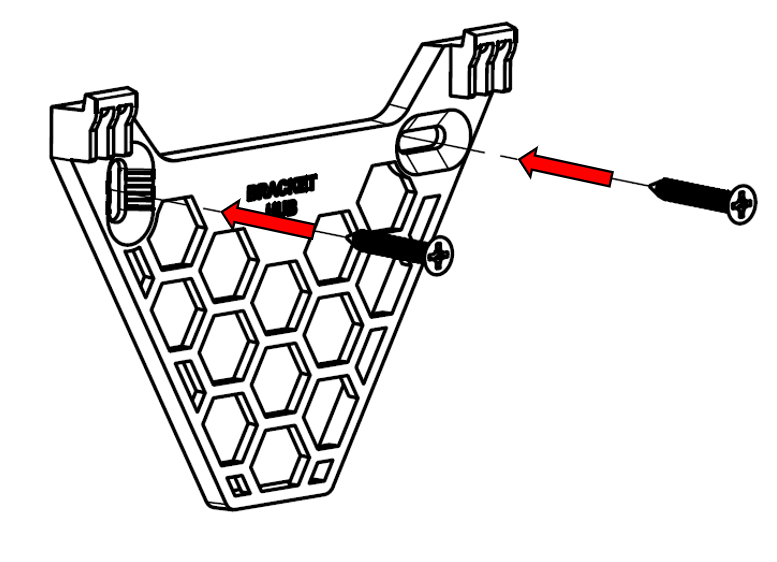

1. Fest monteringsbrakett for Linkbox+ til vegg med medfølgende skruer. Hvis andre skruer benyttes, påse at skruehodene ikke stikker ut av festepunktene i braketten da dette kan hindre Linkbox+ i å feste seg ordentlig til braketten

2. Koble til kabler til Linkbox+

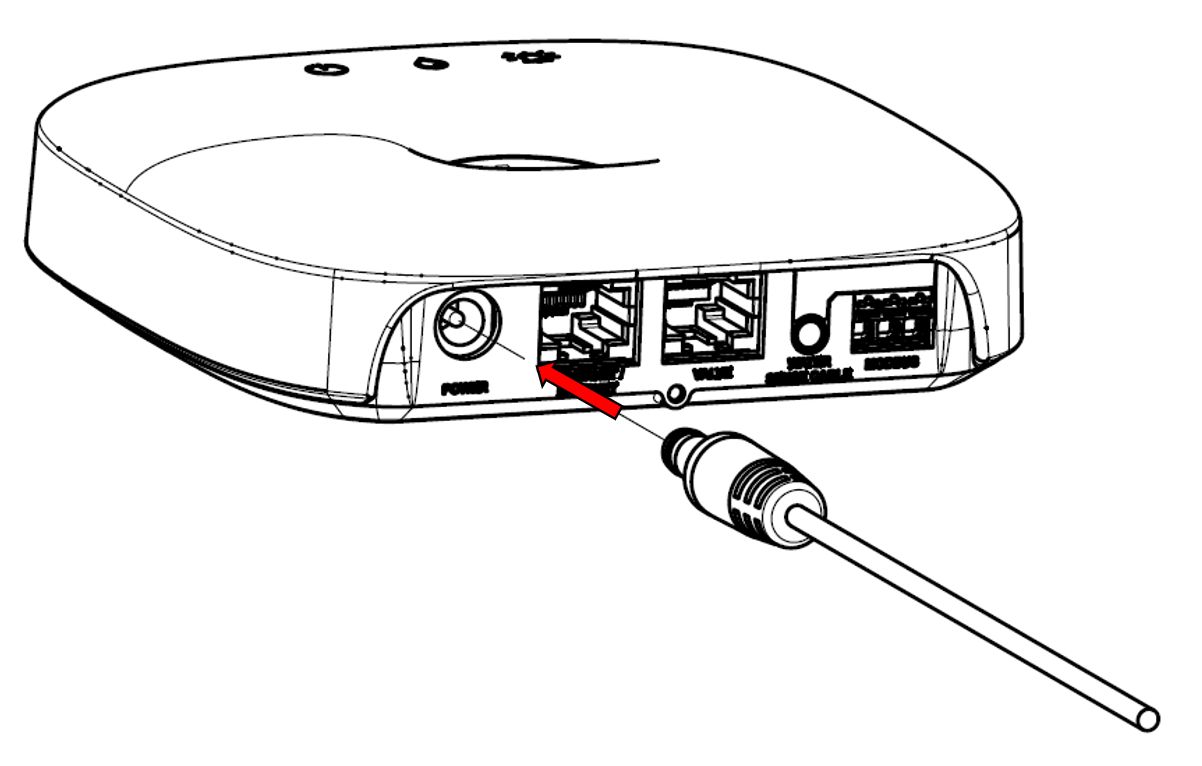

   24V DC Strømkabel

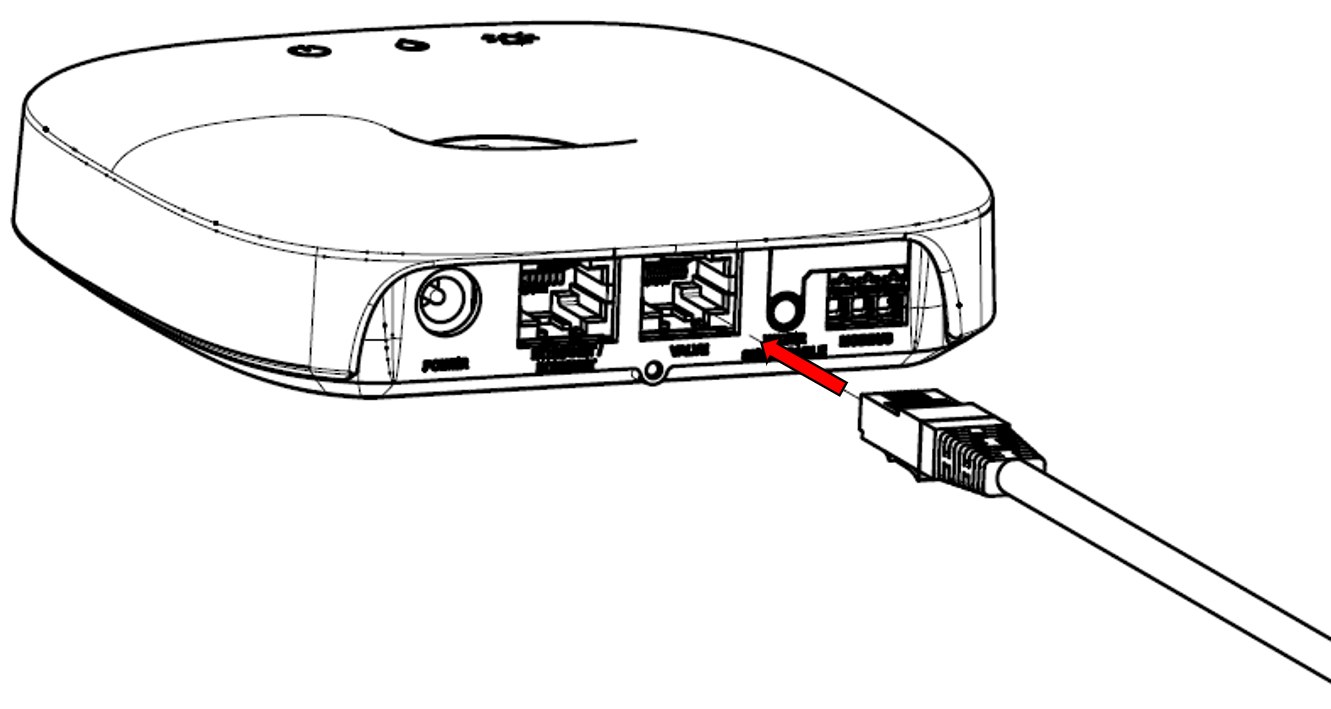

   Ventilkabel

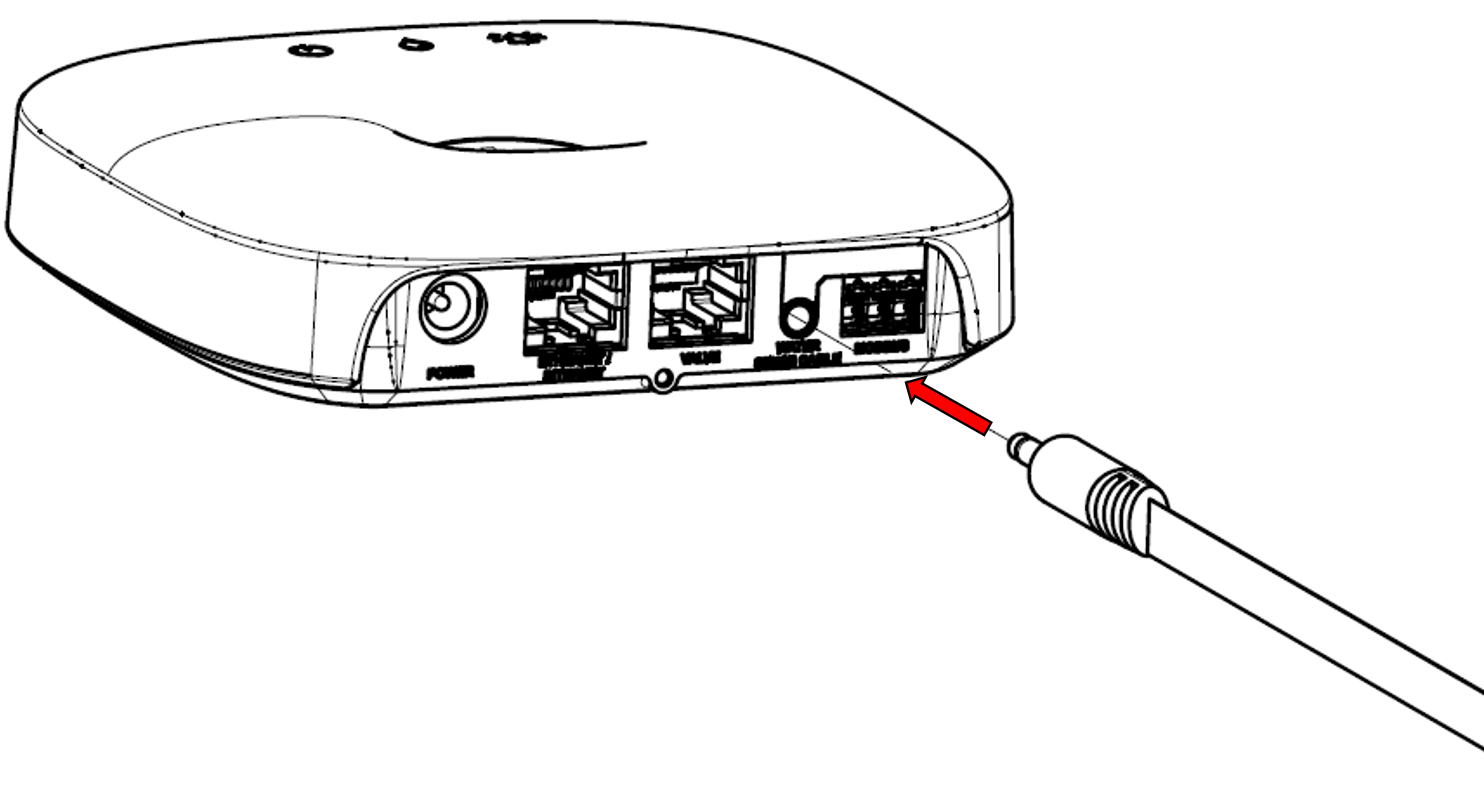

   Sensor Tape m/Jack (valgfritt)


   Ethernet/internett kabel (valgfritt)

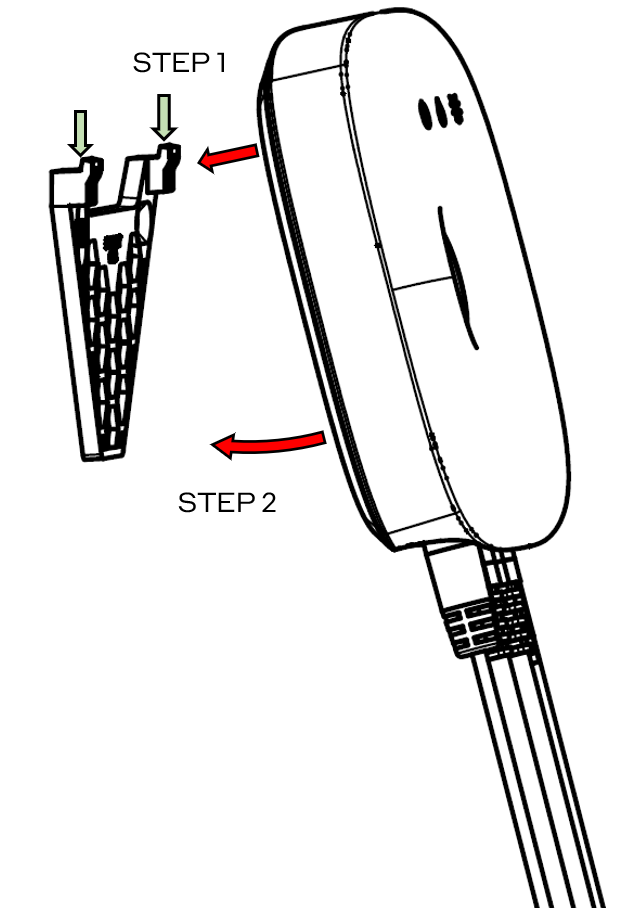

3. Linkbox+ hektes skrått på braketten ved å feste de to øvre festepunktene først (Steg 1), og deretter skyves den ned mot braketten til den er på plass (Steg 2).

Montering på sikkerhetsbrakett

Sikkerhetsbrakett for Linkbox+ er et tilleggsprodukt og et alternativ til standardbraketten som følger med Linkbox+.  Sikkerhetsbraketten hindrer tilsiktet og utilsiktet frakobling av kabler.

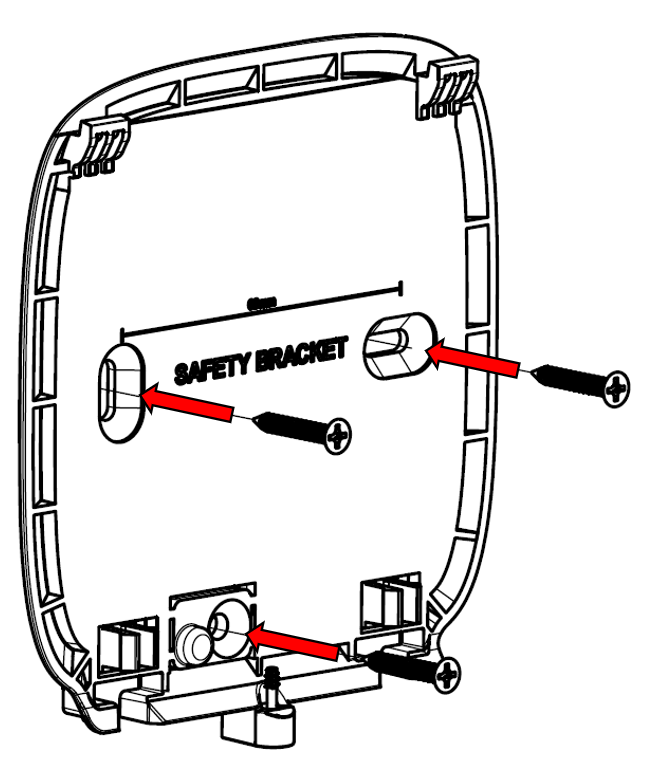

1. Fest braketten til vegg med medfølgende skruer. Hvis andre skruer benyttes, påse at skruehodene ikke stikker ut av festepunktene i braketten da dette kan hindre Linkbox+ i å feste seg ordentlig til braketten.

2. Koble til kabler i Linkbox+ (strømkabel, ventilkabel, sensor tape (valgfritt), ethernet/internet cable (valgfritt) og Modbus kabel (valgfritt).

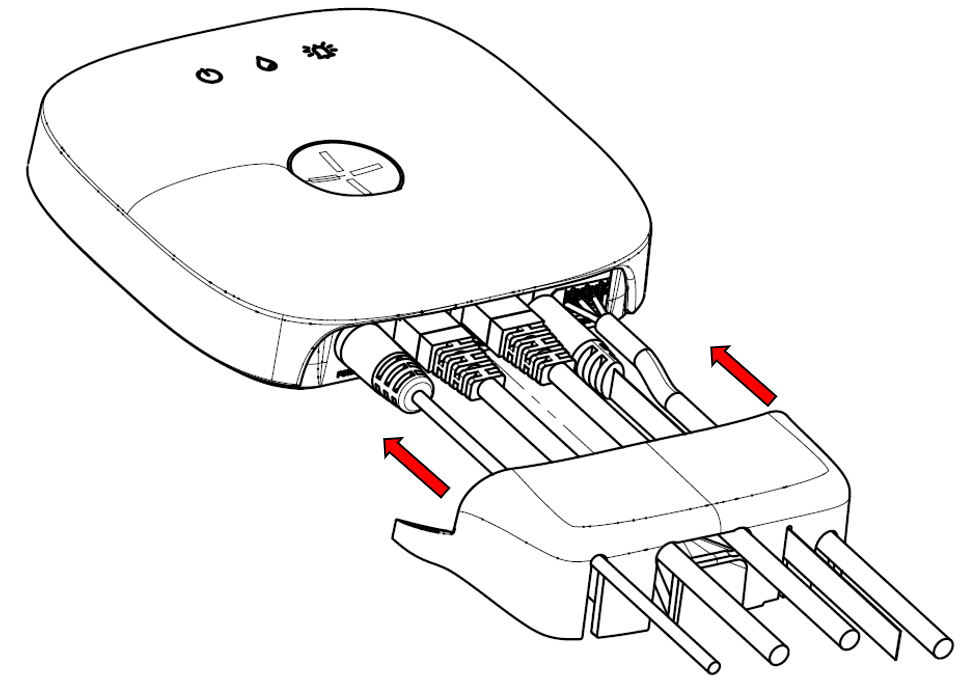

3. Installer kablene til sporene i kabelbeskytteren og dra denne helt opp til Linkbox+.

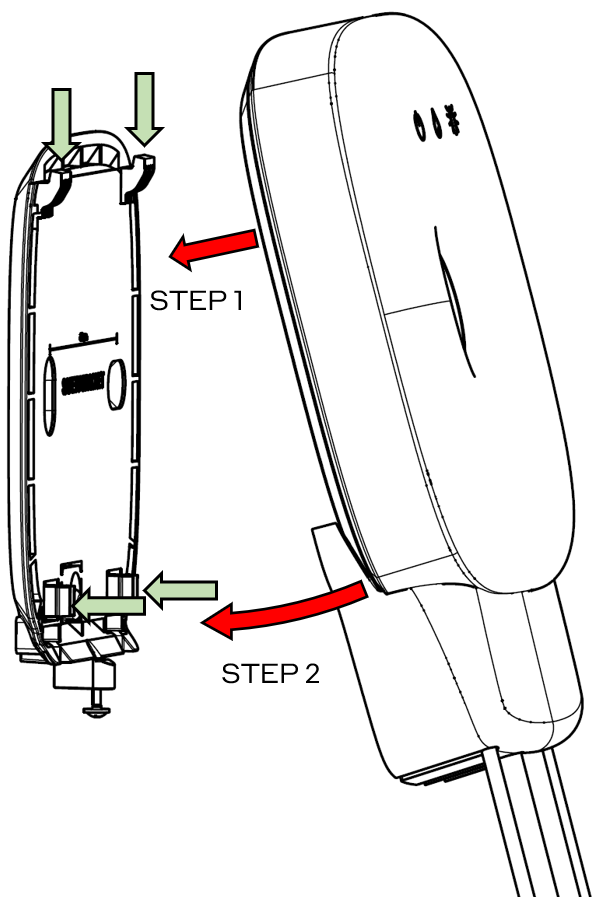

4. Linkbox+ hektes skrått på braketten via de to festepunktene øverst (Step 1) og deretter de to festpunktene i bunnen av braketten (Step 2). Et merkbart "KLIKK" skal høres når Linkbox+ er korrekt festet. Dobbeltsjekk at enheten ikke sitter skjevt eller er ufullstendig festet.

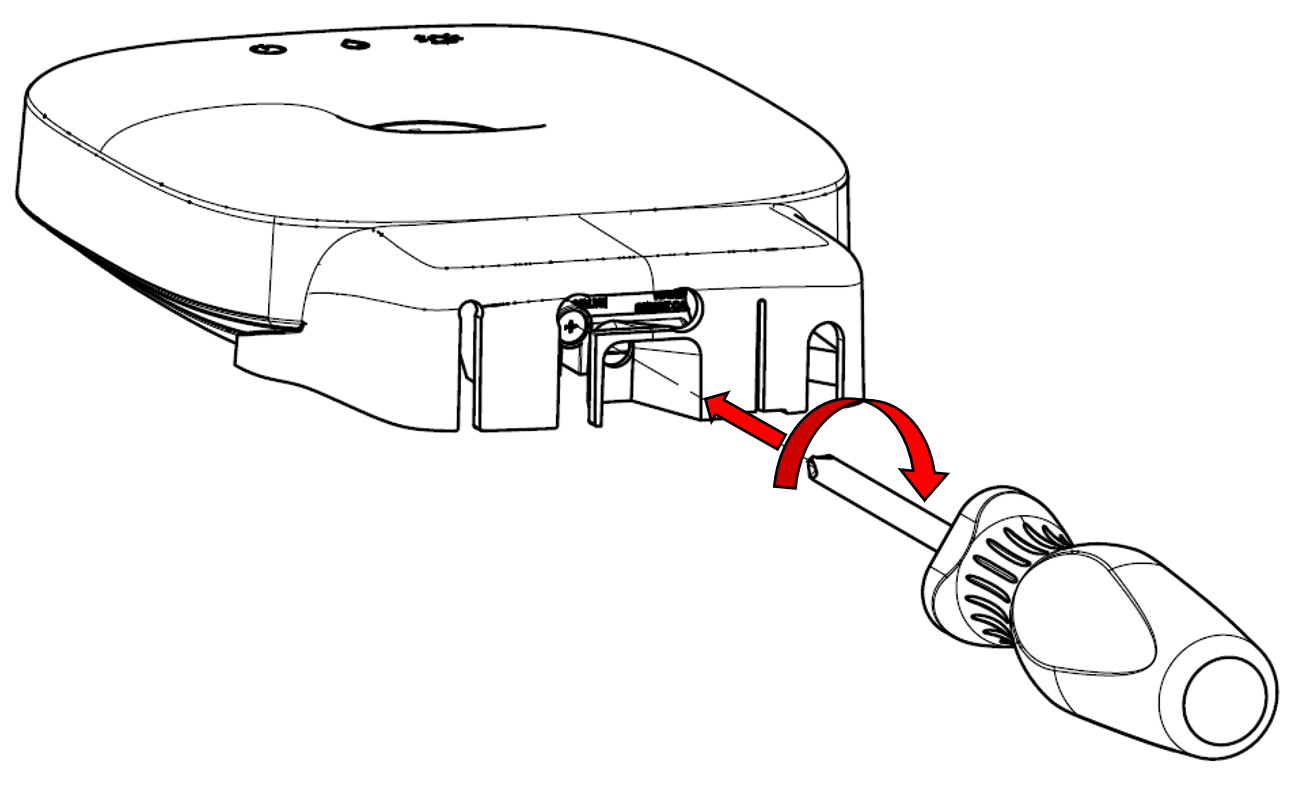

5. Bruk en Philips PH1 or PH2 skrutrekker til å stramme festeskruen i underkant av braketten. Skruen sikrer at Linkbox+ ikke løsner fra braketten ved vibrasjoner eller støt.



Merk:

• Vi anbefaler ikke å bruke dobbeltsidig tape til montering av Linkbox+, da dette kan føre til at enheten løsner og faller ned ved vibrasjoner eller støt.
• Standard ventilkabel er 0,6 meter lang. Det er imidlertid mulig å benytte en hvilken som helst standard nettverkskabel (dobbel RJ45, Cat.5/Cat.6) med en lengde på opptil 100 meter.

Tilkobling av Linkbox+ til strøm

Når alle kabler er tilkoblet, kobles strømadapter for Linkbox+ til en 230V stikkontakt. Linkbox+ vil da kjøre en oppstartsprosedyre som varer noen sekunder. Påse at LED-indikatorlysene lyser.

Merk!

• Linkbox+ 4G kobler seg automatisk til internett og Abra skytjeneste, forutsatt at det er 4G-dekning. Vær imidlertid oppmerksom på at det ved førstegangs oppstart kan ta noen minutter før Linkbox+ finner en teleoperatør og kommer online. Utenfor Norges grenser kan dette ta opptil 15 minutter.
• Når Linkbox+ tilkobles internett for første gang, vil systemet automatisk laste ned og installere den nyeste tilgjengelige programvaren. Denne prosessen kan ta noen minutter. Når strømsymbolet lyser permanent grønt eller hvitt, er systemet tilkoblet og operasjonelt.

Koble Linkbox+ til sentralt driftsanlegg (SD-anlegg)

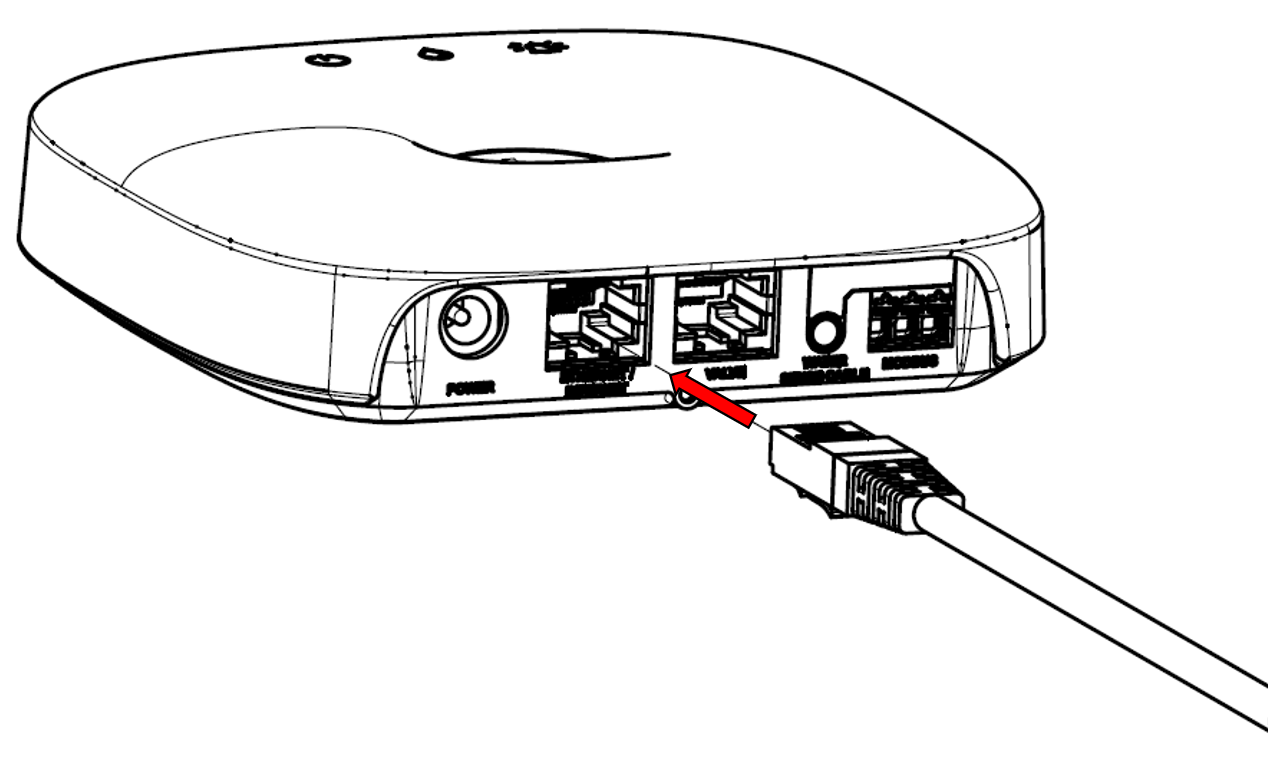

Linkbox+ 4G kan integreres direkte med bygningens sentrale driftsanlegg (SD-anlegg) via BACnet IP. Koble til nettverkskabel i Ethernet/Internet -kontakten på Linkbox+ 4G.

OBS!

BACnet-kommunikasjon må aktiveres av kundesupport. Ta kontakt på chat eller ring oss på +47 23 11 56 60 for bistand. Vi trenger serienummeret på din Linkbox+ for å aktivere funksjonen.

For mer informasjon, se artikkelen Waterguard+ koblet til SD-anlegg via BACnet IP.

Koble Linkbox+ til ventilasjonsaggregat (Flexit) KOMMER

Linkbox+ 4G kan styre utvalgte Flexit boligaggregat via Modbus-grensesnittet.

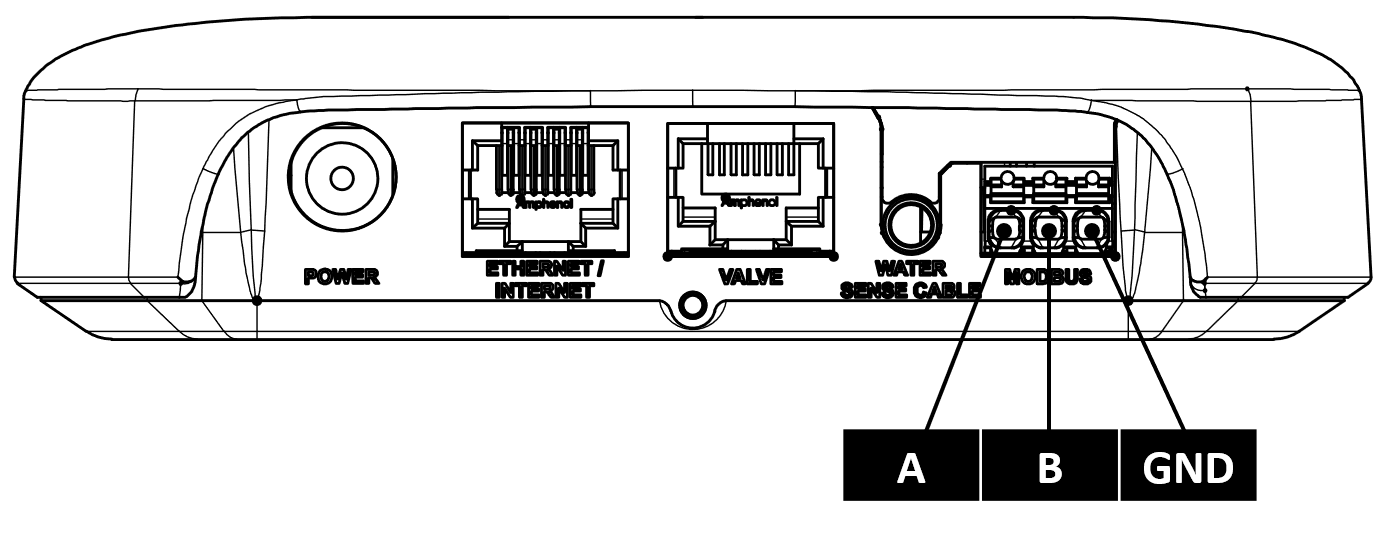

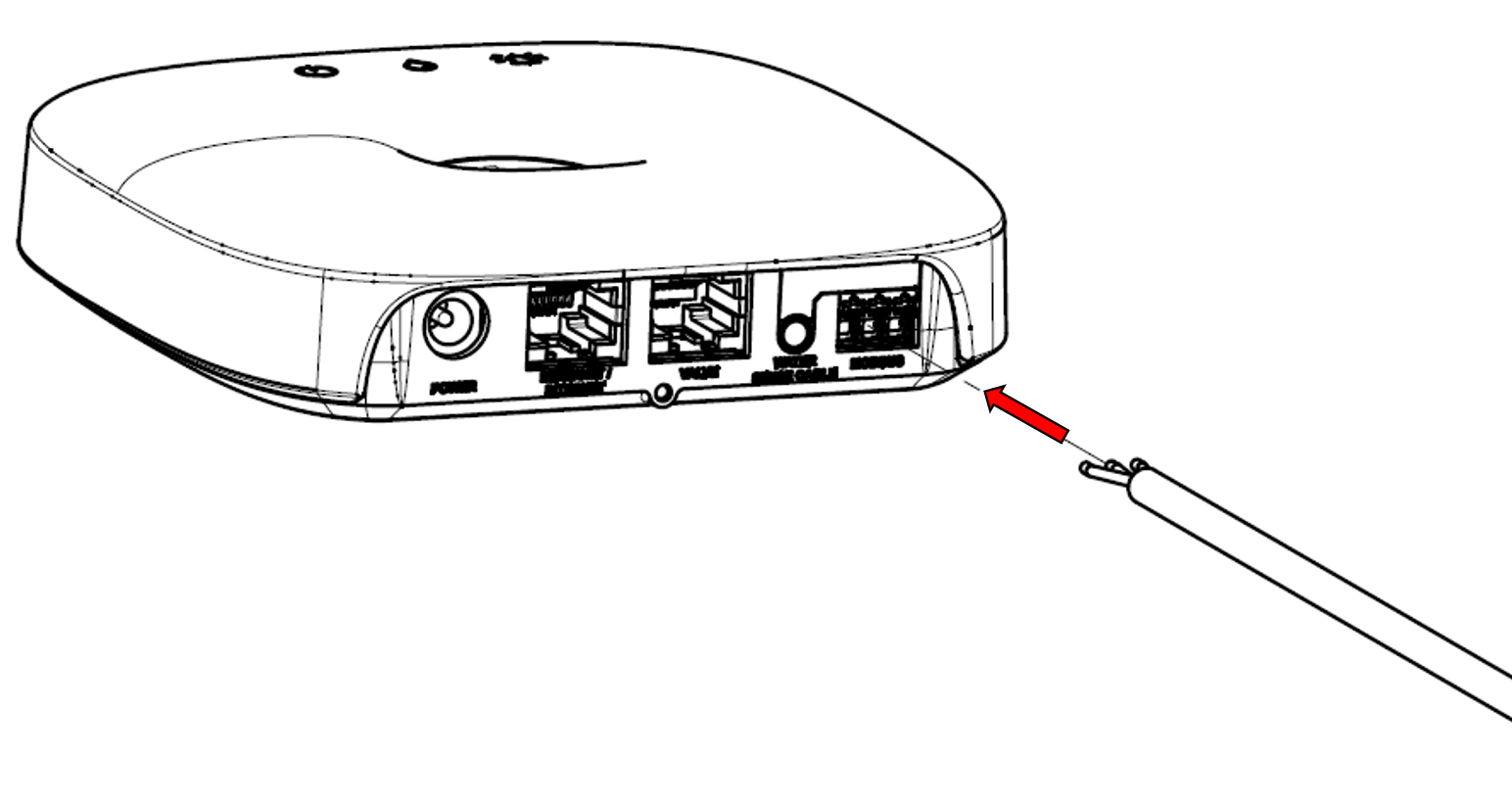

Koble kablene til Modbus-kontakten ved å presse dem inn; de låses automatisk. Påse at kablene er godt festet.

For mer informasjon, se artikkelen Koble Waterguard+ for styring av ventilasjonsanlegg.
