7. Installasjon og utplassering av sensorer

Waterguard+ benytter sensortape (Sensor Tape) og/eller trådløse sensorer (WaterSensor+) for lekkasjedeteksjon. Systemet må være tilkoblet minimum 1 sensor for en funksjonell lekkasjesikring. Linkbox+ og Abralife app vil varsle dersom ingen sensor er tilkoblet.

Denne artikkelen tar for seg hvordan sensorene installeres. For informasjon om anbefalte plasseringer og konfigurasjoner, se spesifikke løsningsbeskrivelser under Waterguard+ installasjonsløsninger.



Sensor Tape

• Sensortape med 3.5 mm Jack plugg kan tilkobles Linkbox+ eller den trådløse vannsensoren WaterSensor+ (krever strømforsyningsbrakett for Watersensor+).
• Sensorteip er selvklebende. Fjern beskyttelsespapiret på undersiden av tapen og fest den godt på et rent og tørt underlag hvor potensielle lekkasjer skal overvåkes. Sensortapen kan også festes til vannrør.
• NB! Unngå at sensorpunktene på sensorteip brettes eller kommer i kontakt med hverandre (eller annet strømledende materiale). Dette kan utløse falske lekkasjealarmer.
• Sensor Tape er standard 3 meter lang. Den kan klippes til ønsket lengde ved behov (klippes mellom sensorpunktene)
• Sensor Tape kan forlenges eller splittes til totalt 6 meter. Se avsnittene under for detaljer.

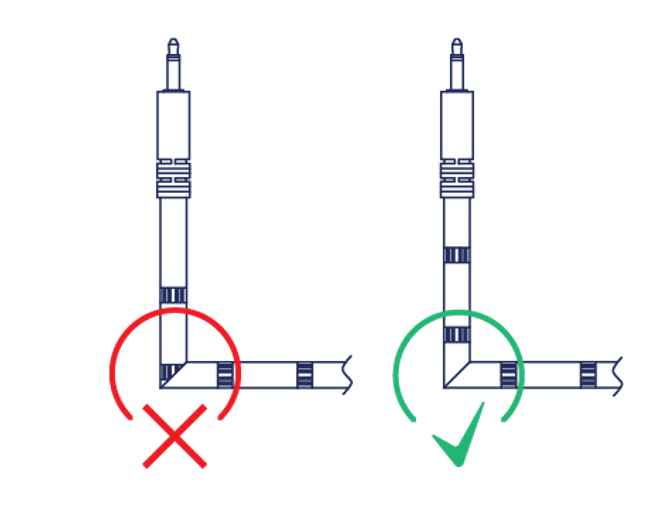

Dersom det er behov for å brette sensorteipen, må dette gjøres mellom 2 sensorpunkter. Hvis du bretter i et sensorpunkt, økes risikoen for kortslutning som igjen vil kunne gi falske lekkasjealarmer.

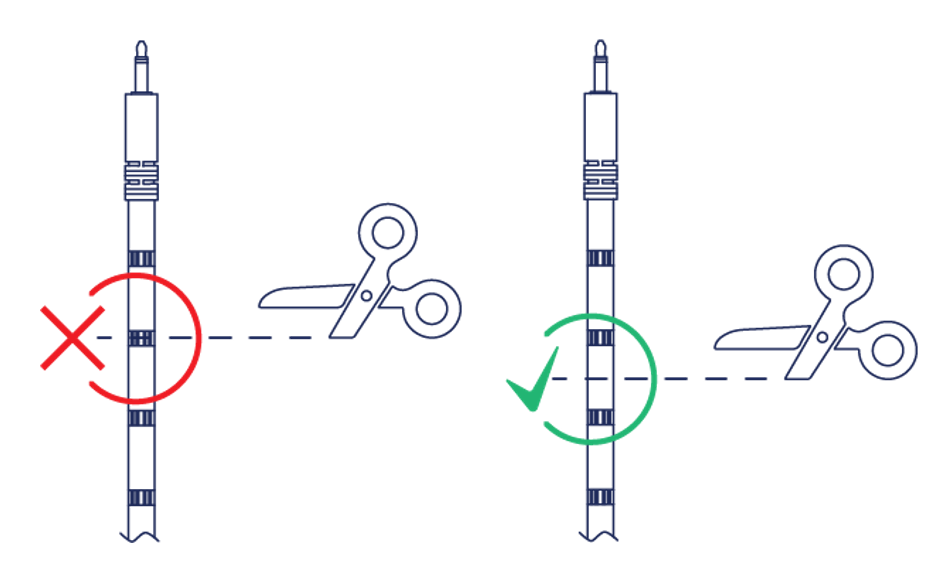

Sensorteip kan klippes til ønsket lengde. Det er viktig at den klippes mellom 2 sensorpunkter. Dersom du klipper i et sensorpunkt øker risikoen for kortslutninger og falske lekkasjealarmer.







Skjøtestykke for Sensor Tape

Den medfølgende sensorteipen kan forlenges til totalt 6 meter ved å benytte skjøtestykke for Sensor Tape i kombinasjon med sensortape uten Jack plugg. Sensor Tape dyttes inn fra hver side av skjøtestykket.



OBS! Test alltid vanndeteksjon på begge sider av skjøtestykke for å verifisere en vellykket tilkobling.



Sensor Tape Splitter

For installasjon av 2 stk. sensortape med 3.5 mm Jack plugg benyttes splitter for Sensor Tape w/3.5 mm Jack

Splitteren tilkobles Linkbox+ eller brakett til trådløs sensor. Deretter tilkobles 2 x sensortape med 3.5 mm Jack plugg som festes til underlag i ønsket retning.



OBS! Test alltid vanndeteksjon på begge sensorteipene for å verifisere en vellykket tilkobling.





WaterSensor+ trådløs vannsensor

For oppmelding av trådløse sensorer, se denne artikkelen

Opp til 50 stk. sensorer kan tilkobles én Linkbox+.

For ytterligere detaljer, se Watersensor+ brukermanual.



Sett i batteri

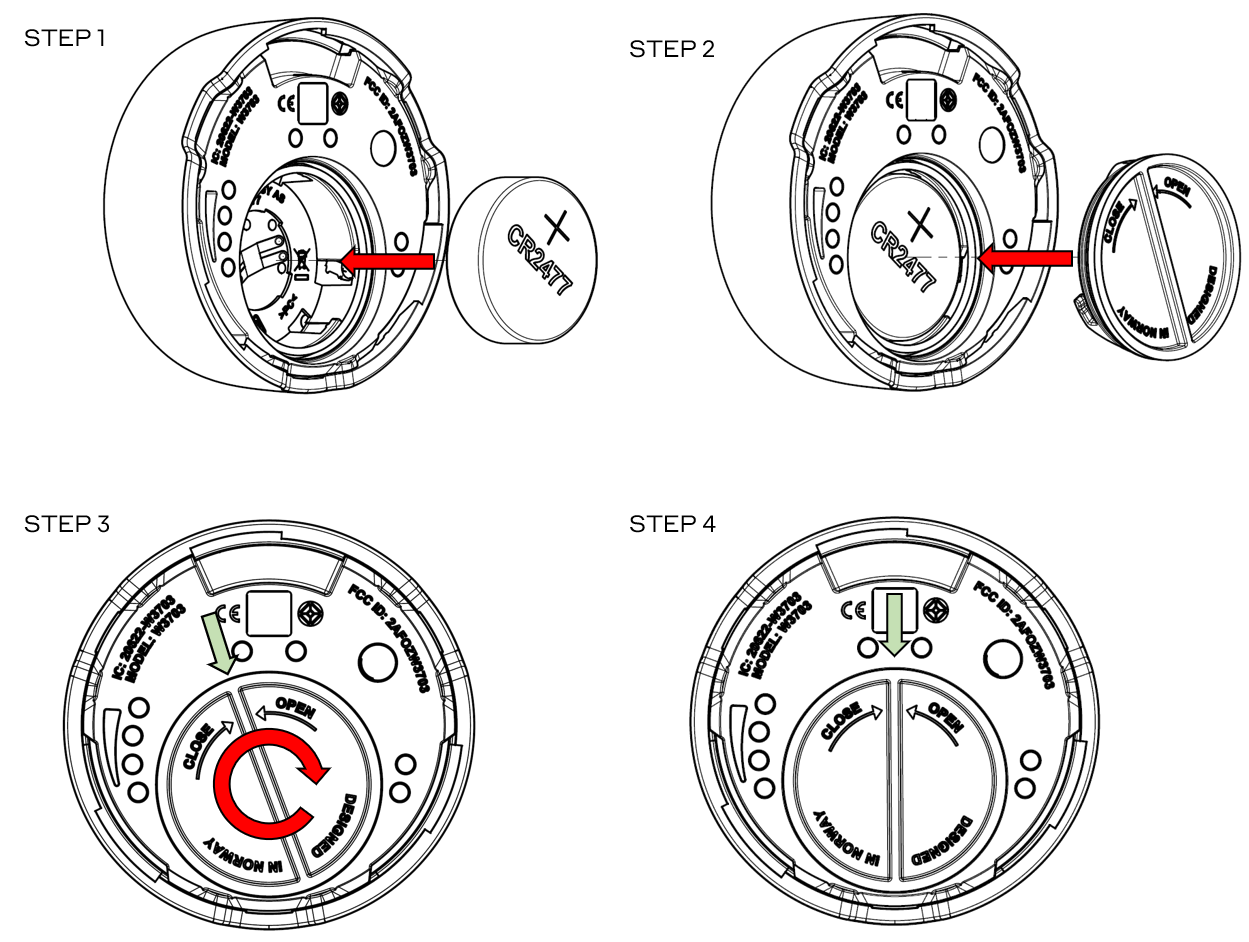

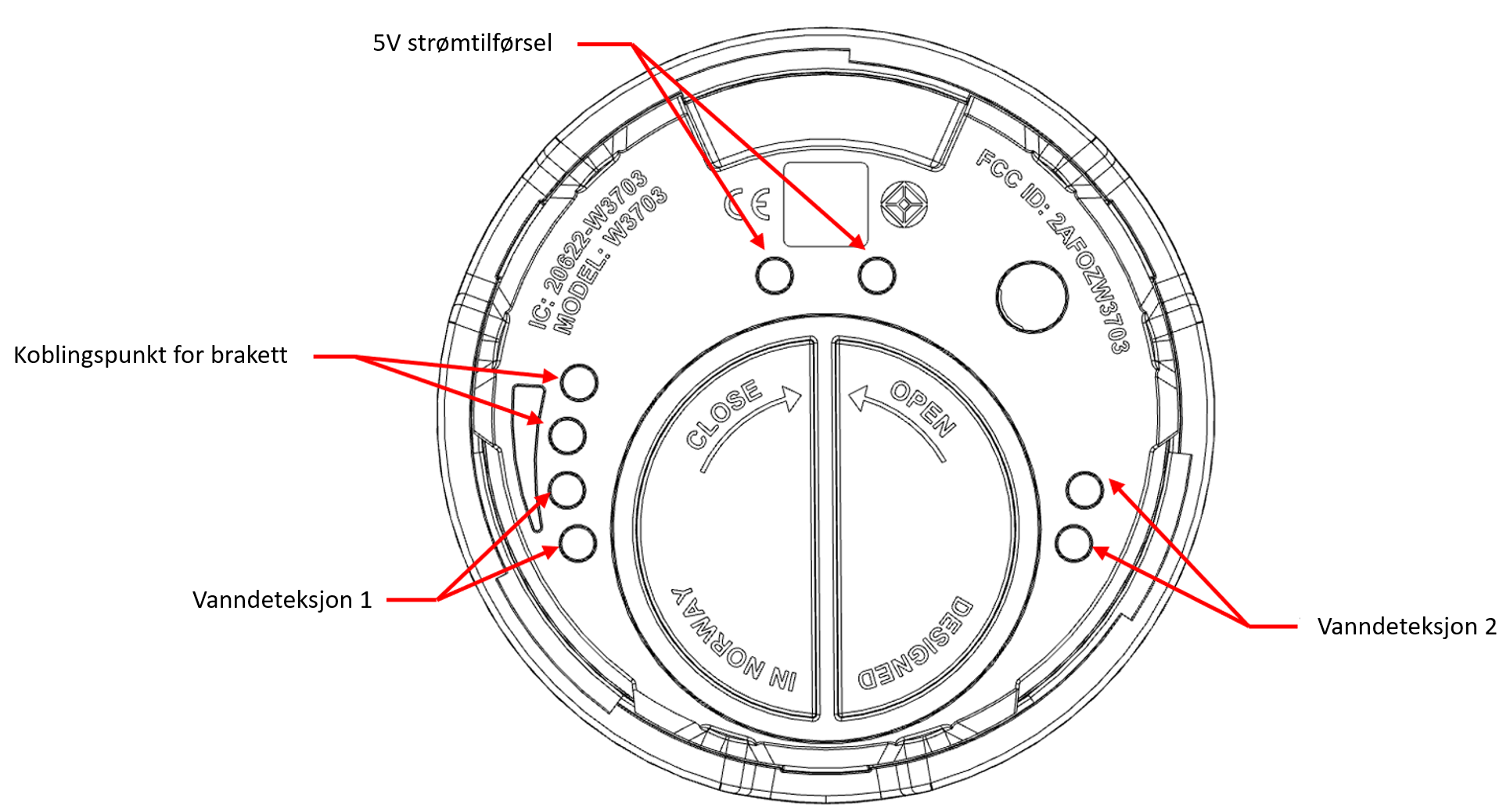

Et 3V Coin cell CR2477 batteri følger med sensoren og må settes i før sensoren tas i bruk. Dersom batteriet kommer med plastikkbeskyttelse må denne fjernes før installasjon. Batteridekselet har forsegling (for å hindre vanninntregning) og kan derfor oppleves vanskelig å åpne. Bruk et egnet verktøy dersom du ikke får det opp med fingrene. Følg stegene under:









Plassering av WaterSensor+ uten brakett

WaterSensor+ trådløse vannsensorer kan benyttes uten brakett. Sensoren plasseres fritt der vannlekkasje, temperatur eller fuktighet skal overvåkes. Det medfølgende batteriet (CR2477) gir 5 år+ batterilevetid.

OBS! Når sensorene plasseres fritt vil det alltid være en risiko for at de utilsiktet endrer plassering eller snus på hodet (f.eks. ved vasking av gulv e.l.). Vær oppmerksom på at dette da det kan påvirke evnen til å oppdage lekkasjer.





Montering av WaterSensor+ med festebrakett

WaterSensor+ kan plasseres frittstående eller fastmonteres på gulv, vegg eller tak ved hjelp av WaterSensor+ Cover-braketten. Braketten gir fleksibilitet til å plassere sensoren strategisk på steder der måling av luftfuktighet er kritisk for helse og bygningsintegritet.

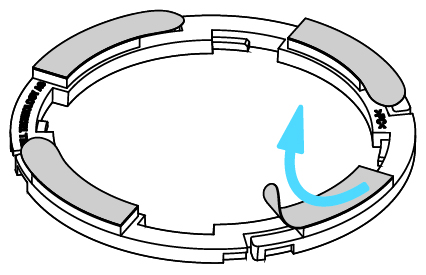

1. Rengjør monteringsoverflaten og fjern 4x tapedeksler før montering av brakett.



   eller

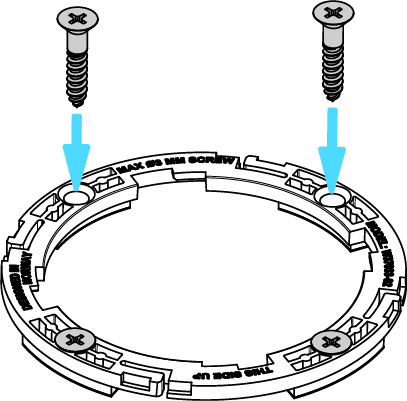

   Monter med skruer egnet for underlaget, minimum 2x (maks. Ø3 mm). Ikke stram for mye, da dette vil skade braketten.

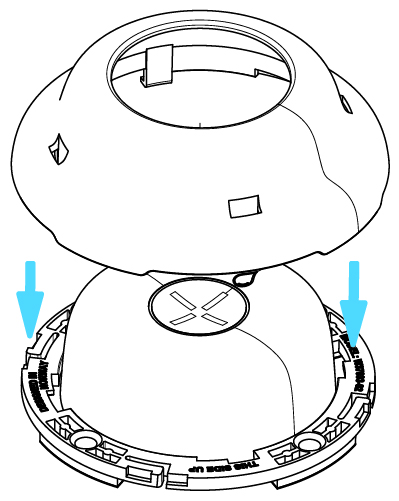

2. Plasser WaterSensor+ i braketten og monter dekselet på toppen

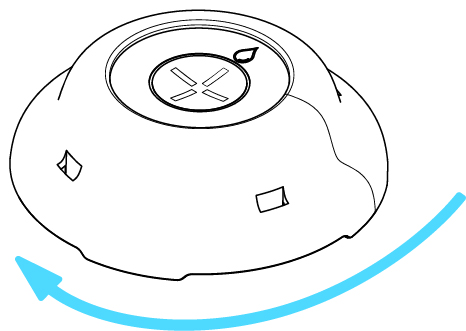

3. Vri dekselet i pilens retning for å låse. Du vil høre og kjenne et "klikk" når dekselet sitter på plass. Lås opp dekselet ved å dreie i motsatt retning.







Montering av WaterSensor+ i festebrakett med mulighet for ekstern sensor tape og strømtilførsel

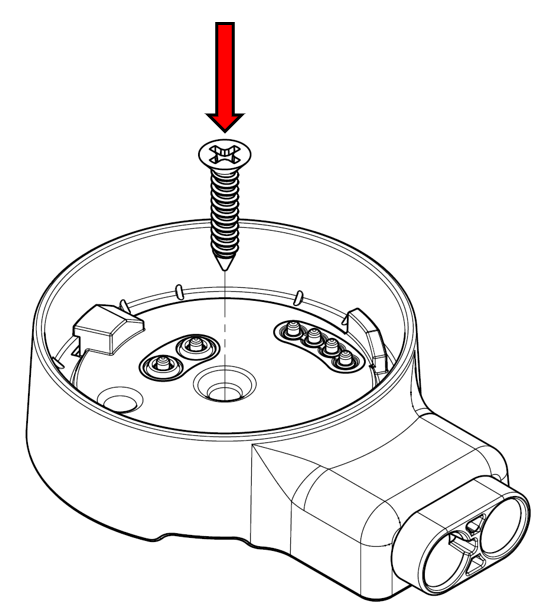

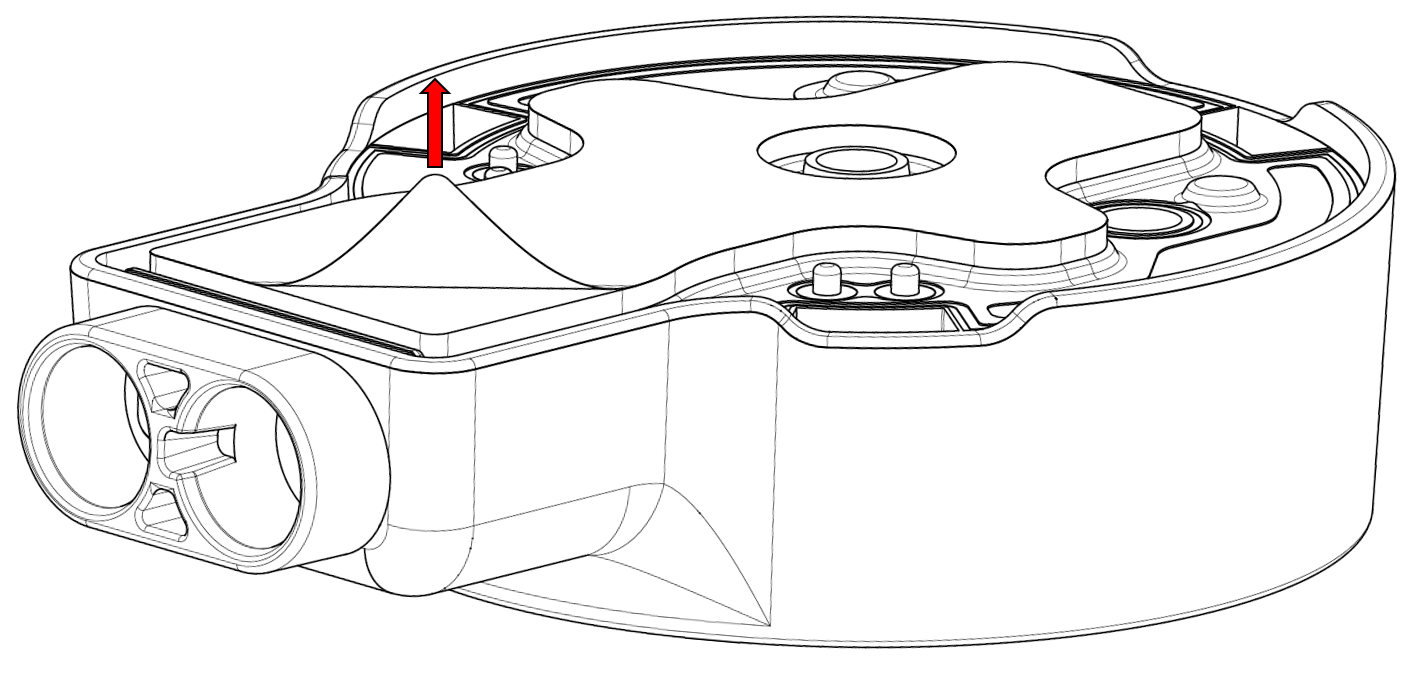

1. Fest strømforsyningsbrakett for WaterSensor+på gulvet eller veggen ved hjelp av A) skrue (medfølger ikke) eller B) den medfølgende dobbelsidige teipen.
   A)

   B)

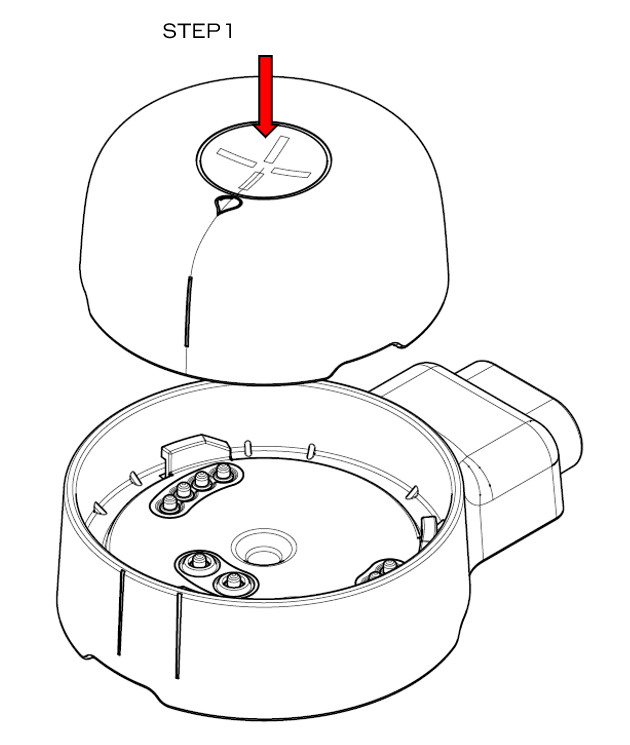

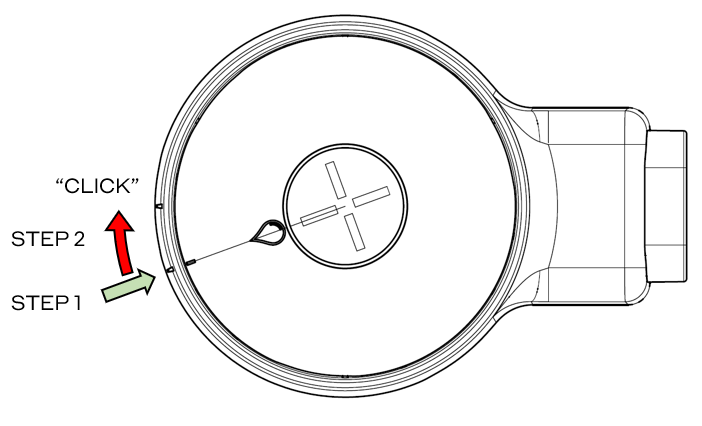

2. Tilpass indikatorlinjen på sensoren til indikatorlinjen på braketten og sett sensoren inn (Step 1).

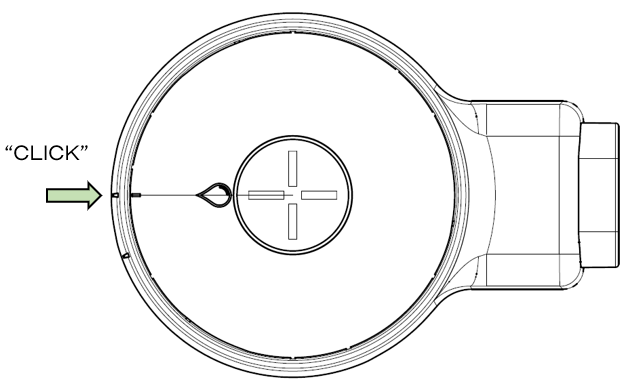

3. Vri sensoren med klokken til et merkbart "KLIKK". Sjekk at indikatorlinjen peker på LUKKET posisjon (Step 2).

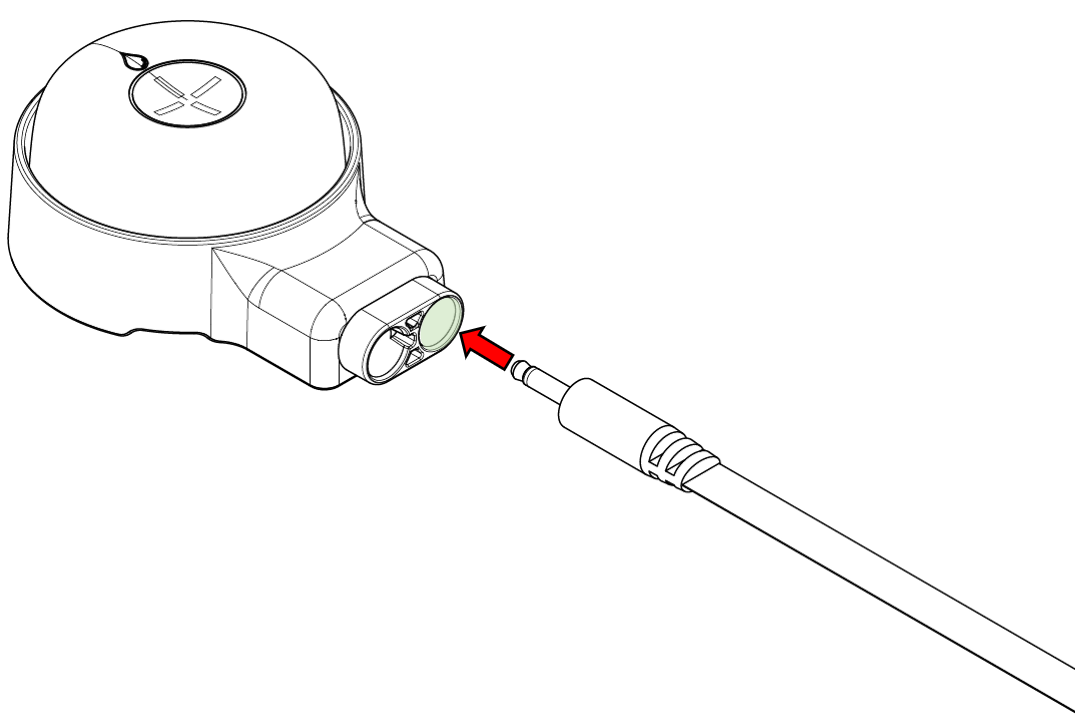

Koble Sensor Tape til braketten (valgfritt):

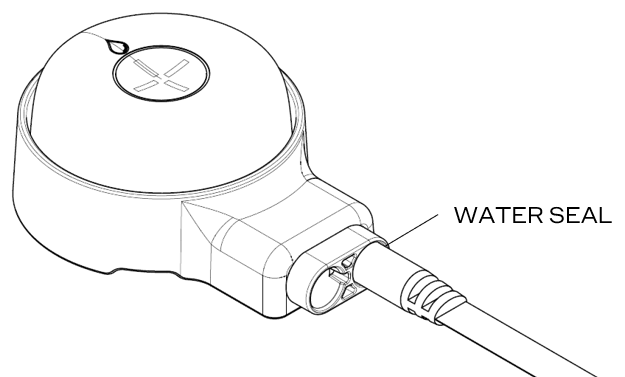

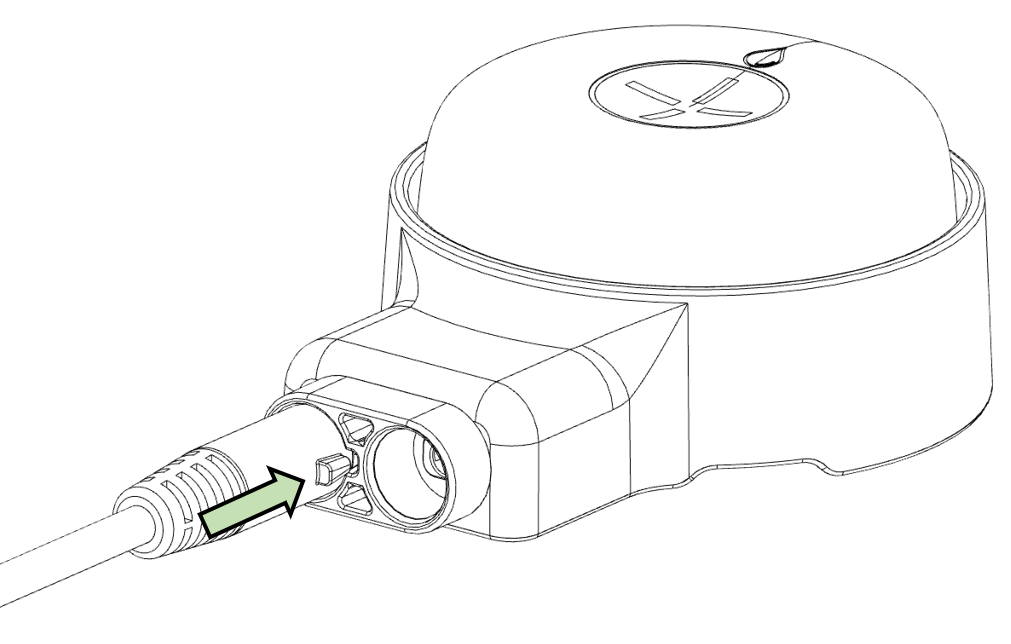

1. Sensortape med 3.5 mm Jack plugg føres inn i kontaktpunktet til høyre på braketten.

2. Dytt kontakten helt inn. OBS! Braketten er laget med forsegling for å beskytte kontaktpunktene mot vanninntrengning. Det kreves derfor noe mer kraft enn normalt for tilkobling av 3.5 mm jack-plugg.

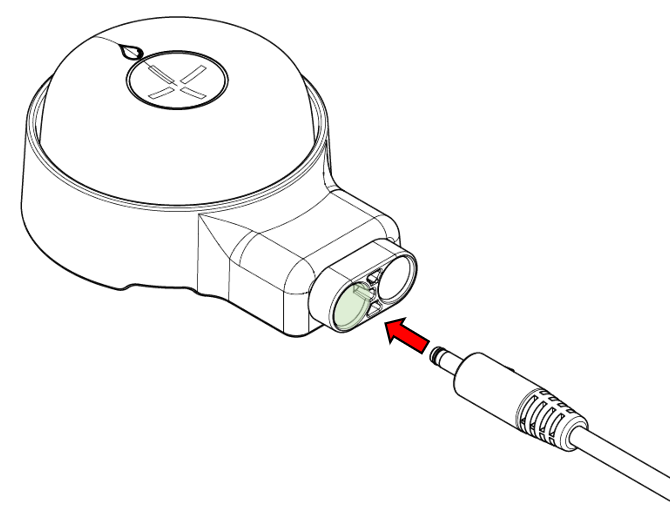

Koble 5V strømadapter for WaterSensor+ til braketten (valgfritt)

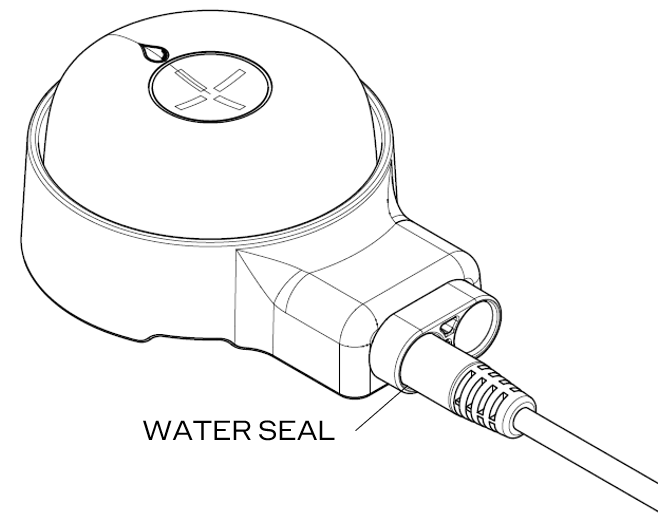

1. Strømkontakten føres inn i kontaktpunktet til venstre på braketten.



   OBS! For å unngå at feil strømadapter benyttes (eller at kontaktpunktene forveksles) er kontakten til strømadapteret laget med en liten tapp som passer til sporet i venstre kontaktpunkt. Påse at denne tappen er posisjonert riktig før tilkobling.



Dytt kontakten helt inn. BS! Braketten er laget med forsegling for å beskytte kontaktpunktene mot vanninntrengning. Det kreves derfor noe mer kraft enn normalt.



Montering av WaterSensor+ i veggboks med docking (KOMMER)

Watersensor+ kan monteres i veggboks, tilkoblet strøm, ved hjelp av docking for WaterSensor+. Produktet vil være tilgjengelig for bestilling i løpet av 2024.



NB! Faste installasjoner skal utføres av en autorisert elektriker



1. Standard, enkel veggboks (Elko and Schneider kompatibilitet er garantert) installeres i vegg og 230V AC  strømkabel føres til veggboksen.

2. Strømkabel (230V AC) kobles til dockingbrakettens strøminntak. Polaritet er merket på kontakten.

3. Skru fast dockingbraketten i veggboksen med veggboksens skruer og tilpass posisjonen

4. Koble til Sensorteip. Påse at utskjæringen på tapen er plassert på sikkerhetspinnen til dockingbraketten.

5. Tilpass indikatorlinjen på sensoren til indikatorlinjen på braketten og sett sensoren inn (Step 1).

6. Vri sensoren med klokken til et merkbart/hørbart "KLIKK". Sjekk at indikatorlinjen peker på LUKKET posisjon (Step 2).

7. Montere rammen på dockingbraketten. (ELKO Smart single frame er også kompatibel). Påse at rammen klikker ordentlig på plass.

8. Montere beskyttelsesdekselet over sensoren. Påse at dekselet klikker ordentlig på plass. OBS! Påse at dekselet monteres rett vei.



9. Sensorens LED-lys (Vanndråpen) skal synes når dekselet er korrekt festet.
