10. Funksjonstest

  • Oppdatert

Denne funksjonstesten sikrer at alle komponenter fungerer som tiltenkt og må derfor gjennomføres av installatør før systemet tas i bruk og deretter av boligeier minimum 2 ganger pr. år.

NB! Vi anbefaler at boligens eier deltar på testen under installasjon for å sikre tilstrekkelig innføring og opplæring i systemets funksjonalitet.



Enkel ventiltest

  1. Trykk og hold knappen på Linkbox+ i 3 sekunder til et kort lydsignal høres.
  2. Påse at ventilen og vanntilførselen stenges.
  3. Trykk og hold knappen på Linkbox+ i 3 sekunder til et kort lydsignal høres.
  4. Påse at ventil og vanntilførselen åpnes.

Feilsøking:

Dersom ventilen ikke stenger/åpner, kontrollere at Cat.6 kabelen er korrekt tilkoblet i både ventilaktuator og Linkbox+ (blå RJ45 kontakt). Kontrollere også at Linkbox+ er tilkoblet nettspenning (NB! Selv om Linkbox+ 4G har et innebygget back-up batteri, vil ikke Linkbox+ klare å stenge/åpne ventilene uten nettspenning).



Test av Sensor Tape tilkoblet Linkbox+

Denne testen er kun relevant dersom Sensorteip er tilkoblet Linkbox+

  1. Åpne en vannkran og la vannet renne (f.eks. kjøkkenvasken)
  2. Med en våt klut e.l. fuktes en av sensorpunktene på Sensor tapen.
  3. Påse at:
    1. Ventilen(e ) lukkes automatisk
    2. Vannet slutter å renne
    3. Linkbox+ sender ut lydsignal
    4. Vanndråpesymbolet på Linkbox+ lyser rødt
    5. Bruker mottar push-varsling på mobiltelefonen (dersom Abralife appen er tatt i bruk)
  4. Trykk kort på Linkbox+ knappen (<1 sekund) for å dempe alarmsignalet
  5. Tørk forsiktig av sensorpunktet. Forsikre deg om at det er helt tørt.
  6. Trykk og hold knappen på Linkbox+ i 3 sekunder for å resette systemet og åpne ventilen(e )
  7. Påse at:
    1. Ventilen(e )åpnes automatisk
    2. Vannet begynner å renne
    3. Vanndråpesymbolet på Linkbox+ lyser grønt
    4. Bruker mottar push-varsling på mobiltelefonen (fra Abralife appen)
  8. Dersom Sensorteip skjøtestykke eller splitter er benyttet, gjentas testen for alle sensorteipene.

Feilsøking:

-Dersom systemet ikke går i alarm når sensorteip fuktes, kontrollere at sensorteip er korrekt tilkoblet Linkbox+ (jack-plugg). Kontrollere også at det ikke er skader på sensorteipen.

-Dersom systemet går i alarm når sensorteip fuktes men vannet forblir åpent, se avsnittet "enkel ventiltest"

-Dersom skjøtestykke eller splitter er benyttet og noen av sensorteipene ikke trigger alarm, kontrollere at teip er korrekt koblet i skjøtene. Bytt evt. om på teipene for å avklare om det er skjøtestykke eller teip som er problemet

-Dersom ventilen ikke åpner igjen etter test, så er det mest sannsynlig fortsatt fuktighet på sensorteipen. Tørk godt av.



Test av trådløse sensorer

Denne testen er kun relevant dersom trådløse sensorer er benyttet

NB! Ikke påfør større vannmengder til sensoren når den holdes opp-ned. Forseglingsmekanismen krever at sensorprobene peker nedover.

  1. Åpne en vannkran og la vannet renne (f.eks. kjøkkenvasken)
  2. Med en våt klut e.l. fuktes sensorpunktene på den trådløse sensoren:
    1. Dersom sensoren er montert i en brakett med sensorteip, fuktes en av sensorpunktene på den tilkoblede Sensor Tapen.
    2. Dersom sensoren er montert i en brakett uten sensorteip, fuktes ett av de to parene med sensorprober på baksiden av braketten

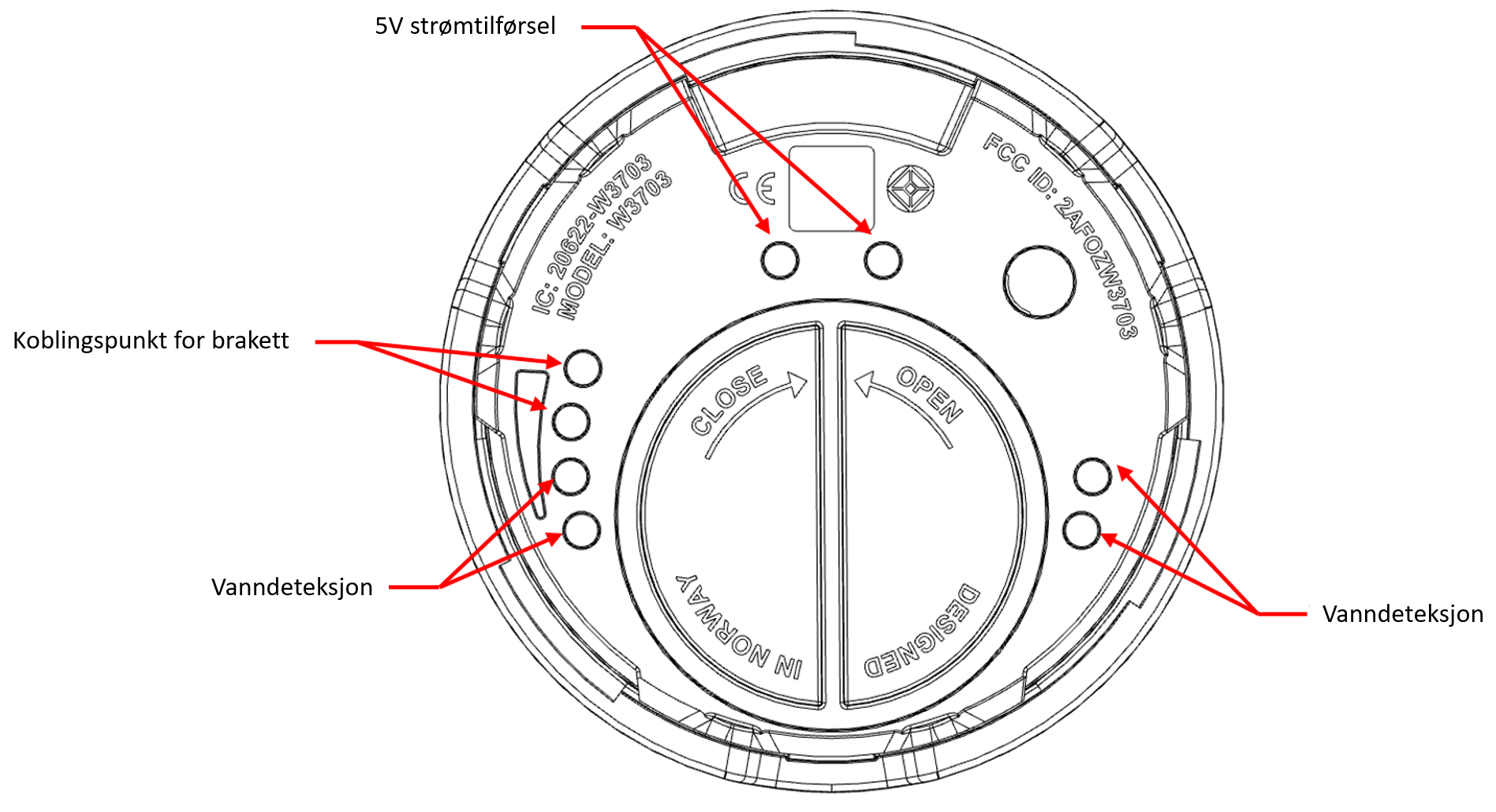

    3. Dersom sensoren er plassert løst uten brakett, fuktes ett av de to parene med sensorprober på undersiden av sensoren (se bilde under)
  3. Påse at:
    1. Ventilen(e ) lukkes automatisk
    2. Vannet slutter å renne
    3. Linkbox+ sender ut lydsignal
    4. Vanndråpesymbolet på Linkbox+ lyser rødt
    5. Den gjeldende trådløse sensoren sender ut lydsignal
    6. Vanndråpesymbolet på den gjeldende trådløse sensoren lyser rødt
    7. Bruker mottar push-varsling på mobiltelefonen (fra Abralife appen)
  4. Trykk kort på Linkbox+ knappen eller sensor-knappen (<1 sekund) for å dempe alarmsignalet
  5. Tørk forsiktig av sensorpunktet. Forsikre deg om at det er helt tørt
  6. Trykk og hold knappen på Linkbox+ for å resette systemet og åpne ventilen(e )
  7. Påse at:
    1. Ventilen(e )åpnes automatisk
    2. Vannet begynner å renne
    3. Lydsignalet fra Linkbox+ og den gjeldende trådløse sensoren stopper
    4. Vanndråpesymbolet på Linkbox+ og den gjeldende trådløse sensoren lyser grønt
    5. Bruker mottar push-varsling på mobiltelefonen (fra Abralife appen)
  8. Gjenta testen for hver installerte trådløse sensor

Feilsøking:

-Dersom systemet ikke går i alarm når en sensor fuktes, forsikre deg om at sensoren er strømsatt. Sjekk at batteriet er korrekt installert og at beskyttelsesplasten på batteriet er fjernet. Hvis fortsatt ingen alarm, påse at sensoren er paret med Linkbox+. Dette ser du enklest i Abralife appen. Hvis appen ikke benyttes, forsøk å resette sensoren ved å holde knappen inne i ca. 10 sekunder til dråpesymbolet begynner å blinke hvitt. Deretter pares sensoren på nytt mot Linkbox+

-Dersom systemet ikke går i alarm og du har montert sensoren i brakett (med eller uten sensorteip), forsøk å teste sensoren uten bruk av brakett. Hvis systemet da går i alarm, kontrollere braketten og evt. tilkoblet sensorteip.



Teste fjernstyring av ventil med Abralife appen (Valgfritt)

Abralife appen kan brukes til å stenge og åpne vannet uansett hvor du måtte befinne deg (Forutsetter at Linkbox+ er tilkoblet internett og knyttet mot et hjem).

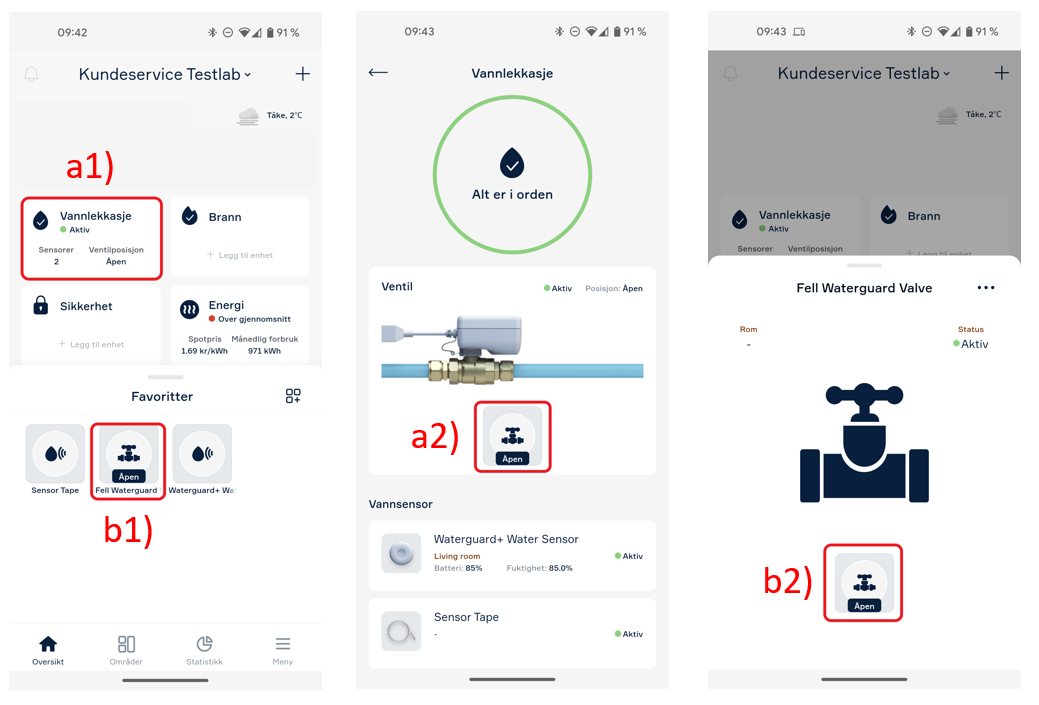

I oversiktsbildet, klikk på vannlekkasjeflisen (a1) eller ventil widget (b1). Trykk på ventilknappen (a2 / b2) for å stenge ventilen. Påse at ventilen og vanntilførselen faktisk stenges. Trykk på nytt for å åpne og påse at ventilen og vanntilførselen åpnes.




Feilsøking:

-Dersom ventilen ikke stenger når du klikker på ventilknappen i appen, kontrollere at Linkbox+ og mobiltelefonen er tilkoblet nett. Kontrollere også at du har valgt korrekt hjem i appen (øverst i "oversikt")

-Se forøvrig avsnittet "enkel ventiltest"
